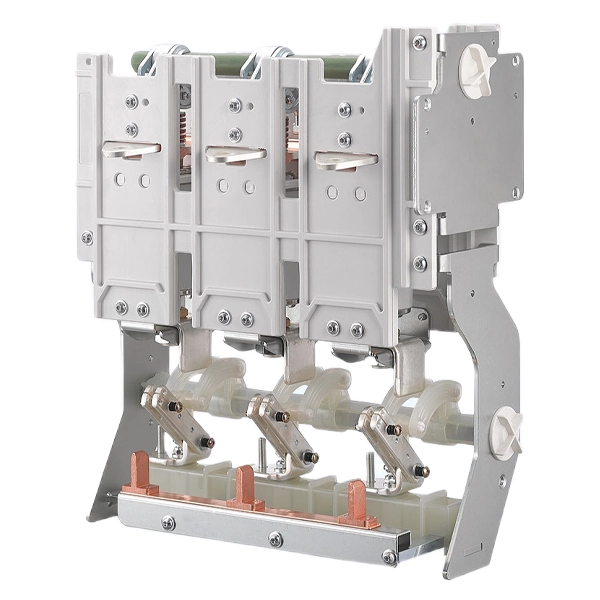

11KV mellanspänningsställverk Vakuumkretsbrytare Isolationsbrytare

Cotenele är en professionell Kina-tillverkare av 11KV mellanspänningsställverksvakuumbrytare isolationsbrytare, specialiserad på 12kV–40,5kV ställverkskärnkomponenter. Våra produkter används i stor utsträckning i transformatorstationer, förnybar energi, industriell kraftdistribution och järnvägssystem. Dessa två kärnkomponenter i mellanspänningsringens huvudenhet är nyckeln till att bygga en elastisk elektrisk infrastruktur för industrianläggningar och moderna smarta nät.

Visa mer >> Skicka förfrågan >>

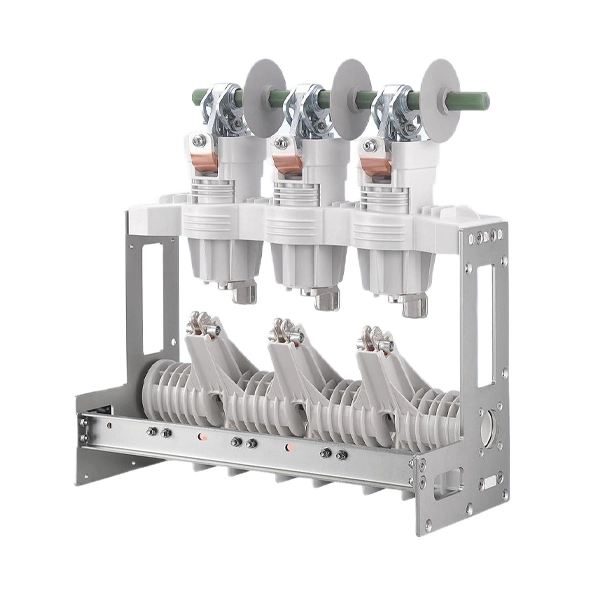

11KV mellanspänningsvakuumbrytare med isoleringsbrytare

11kV mellanspänningsvakuumbrytare med isoleringsbrytare från Cotenele är en pålitlig och underhållsfri lösning för mellanspänningssystem för kraftdistribution. Som en professionell tillverkare av ställverk i Kina tillhandahåller vi högpresterande VCB-enheter med integrerad isoleringsfunktion, vilket säkerställer säker drift, kompakt struktur och lång livslängd. Ofta används i transformatorstationer, järnvägssystem och industriella kraftnät, våra produkter stöder OEM/ODM-anpassning och uppfyller internationella standarder.

Visa mer >> Skicka förfrågan >>

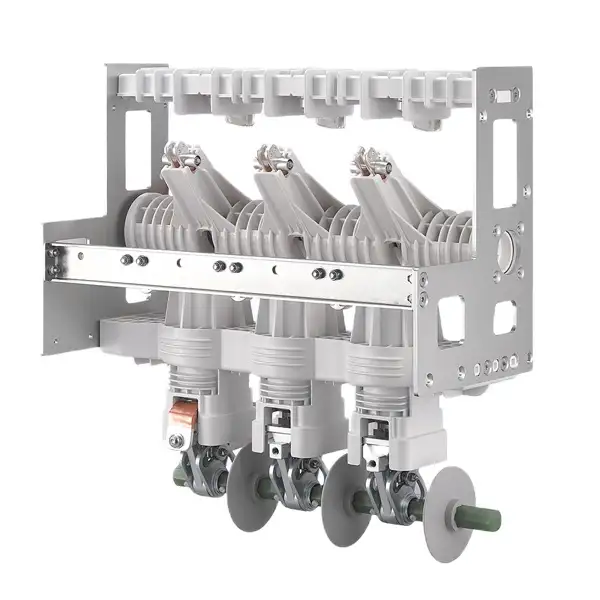

11KV MV vakuumbrytare med isolatorbrytare

Coteneles KDSV-12D/630-20-S 11kV MV vakuumkretsbrytare med isolatorbrytare är en Kinatillverkad, fabriksdirekt lösning för mellanspänningsställverk. Idealisk för industri-, järnvägs-, tunnelbane- och petrokemiska projekt, denna underhållsfria, oljefria enhet garanterar hög säkerhet, lång livslängd och tillförlitlig drift.

Visa mer >> Skicka förfrågan >>

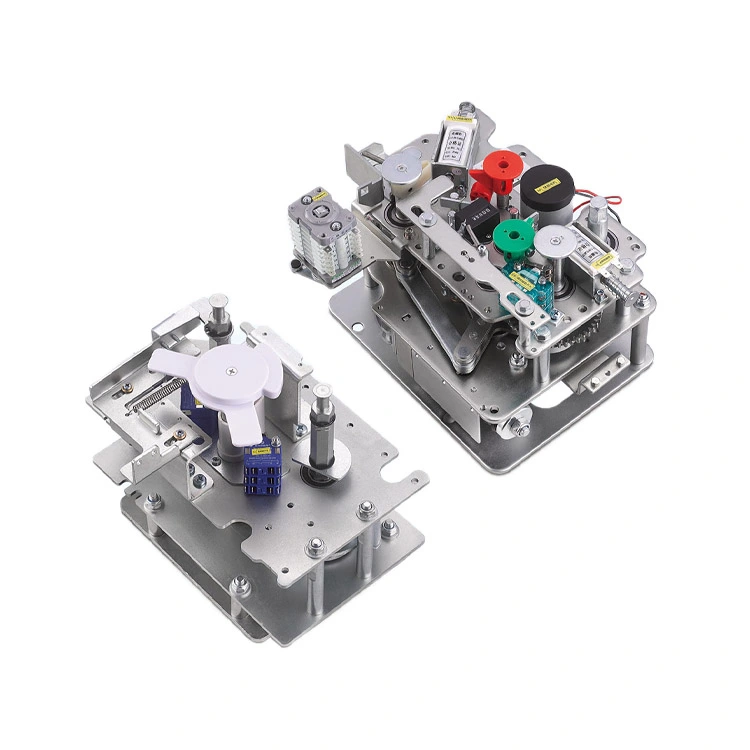

11KV mellanspänning VCB-brytare med isoleringsmekanism

KDSVM-12/630-20-S 11KV mellanspänning VCB-brytare med isoleringsmekanism är en högtillförlitlig, fjädermanövrerad manövermekanism designad för miljövänliga ställverk. Den ger exakta, snabba kretsavbrott och stängning, med en mekanisk livslängd som överstiger 10 000 operationer. Den är kompatibel med GB1984-2014 och GB/T1985-2023 och är idealisk för transformatorstationer, industrisystem, anläggningar för förnybar energi och järnvägs-/tunnelbaneinfrastruktur. Cotenele säkerställer fabrikstestad kvalitet, OEM/ODM-anpassning och snabb leverans för globala projekt.

Visa mer >> Skicka förfrågan >>

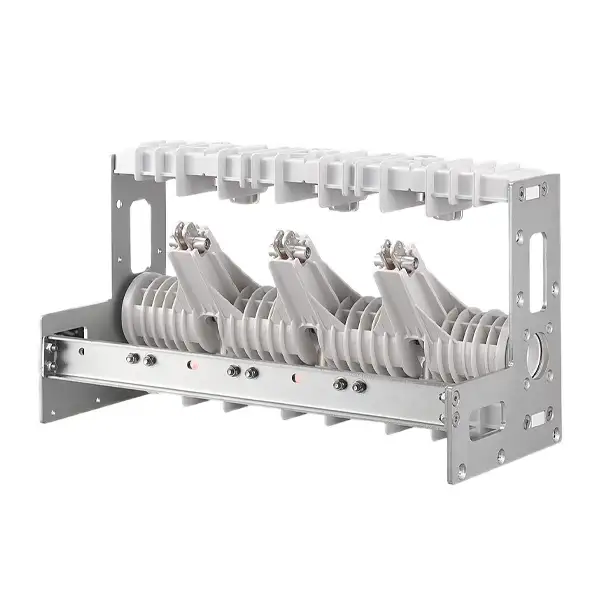

11KV mellanspänningsisoleringsbrytare

KDSG-12D/630-20-serien 11kV mellanspänningsisolerande brytare är designad för säker isolering och pålitlig lastomkoppling i ringhuvudenheter och gasisolerade ställverkssystem. Som tillverkare och leverantör i Kina erbjuder Cotenele kompakta, underhållsfria, långlivade och stabila frånkopplingsbrytare; du kan välja våra produkter med tillförsikt.

Visa mer >> Skicka förfrågan >>

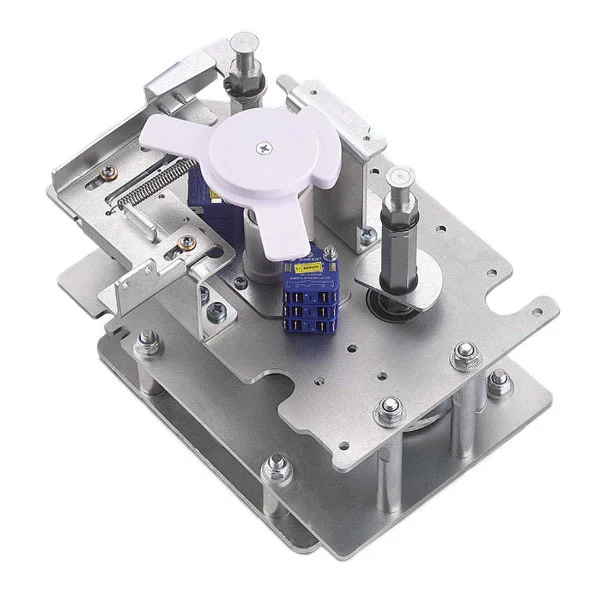

11KV isoleringsmekanism för inomhuspaneler med mellanspänning

Coteneles KDSGM-12D/630-20 11KV isoleringsmekanism för inomhuspaneler med mellanspänning är en fjädermanövrerad frånskiljarmekanism med tre lägen utformad speciellt för miljövänliga GIS-ställverk. Med fem-förebyggande förreglingar för säker frånkoppling och jordning, garanterar den hög tillförlitlighet, underhållsfri prestanda och driftsäkerhet. Vi är en pålitlig tillverkare och leverantör som erbjuder snabb leverans och OEM/ODM-anpassningstjänster för industriella, allmännyttiga och kommersiella kraftdistributionsprojekt.

Visa mer >> Skicka förfrågan >>

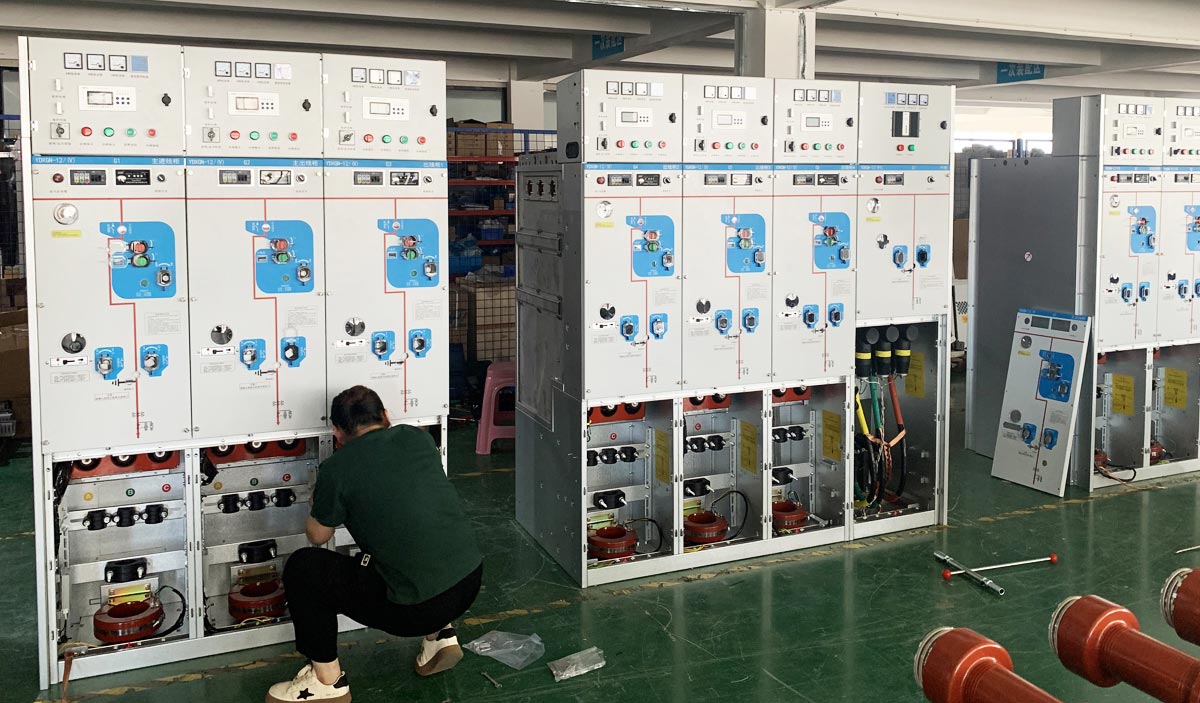

Gemensamma Ring Huvudenhetskomponenter

Primära kretskomponenter

Vakuumkretsbrytare (VCB)
Lastbrytare (LBS)
Frånskiljare (isolator)
Jordningsbrytare

Skydds- och mätkomponenter

Strömtransformator (CT)
Spänningstransformator (VT)
Säkringar
Överspänningsskydd

Kontroll- och indikeringskomponenter

Driftsmekanism
Förreglingssystem
Indikator för spänningsnärvaro
Sekundära terminalblock

Isolering och stödkomponenter

Isolatorer
Bussningar
Fasta eller gasisolerande konstruktionsdelar

Nyckelväxlingsenheter i RMU-system

Vakuumkretsbrytare (VCB)

En vakuumkretsbrytare använder vakuum som både isolerande och ljusbågssläckande medium. Dess kärnkontakter är förseglade inuti en vakuumbrytare. När den rörliga kontakten separeras från den fasta kontakten genereras en elektrisk ljusbåge. I en vakuummiljö sprids ljusbågen snabbt och släcks när metallångan kondenserar. Bågen släcks naturligt vid noll, och dielektrisk styrka återställs snabbt.

Användning: VCB kännetecknas av hög brytkapacitet, frekvent driftförmåga och låga underhållskrav. De används ofta i 3–10kV distributionssystem för skydd och kontroll av kraftledningar och utrustning. De kan avbryta både normal belastningsström och kortslutningsfelström, vilket ger överbelastnings-, kortslutnings- och underspänningsskydd. VCB kan installeras i både utdragbara och fasta ställverk.

Lastbrytare (LBS)

En lastbrytare är en omkopplingsenhet placerad mellan en frånskiljare och en strömbrytare. Den är utrustad med en enkel ljusbågssläckningsmekanism och kan göra och bryta normal belastningsström och överbelastningsström, men den kan inte avbryta kortslutningsfelström. Efter frånkoppling bildas vanligtvis ett synligt isoleringsspalt.

Användning: LBS används för att koppla elektriska kretsar under normala belastningsförhållanden. Eftersom den inte kan bryta felströmmar används den vanligtvis tillsammans med högspänningssäkringar som ger kortslutningsskydd. Det används i stor utsträckning i 10kV och lägre distributionssystem för transformatorstyrning.

Frånskiljare

En frånskiljare har en enkel struktur. Dess huvudsakliga egenskap är ett tydligt isoleringsgap efter öppning, vilket säkerställer att elektrisk utrustning är säkert isolerad från strömkällan under underhåll. Den har ingen ljusbågsläckande förmåga och får inte användas under belastningsförhållanden.

Användning: Den används huvudsakligen under underhåll eller inspektion för att säkerställa tillförlitlig isolering mellan utrustningen och det strömförande systemet, vilket ger en tydlig och synlig säkerhetssepareringspunkt.

Jämförelse av ställverk

Punkt	Vakuumbrytare	Lastbrytare	Frånskiljare
Bågsläckande anordning	Vakuumbrytare	Enkel ljusbågssläckare	Ingen ljusbågssläckningsförmåga
Tillverknings-/brytkapacitet	Kan avbryta belastning och kortsluta strömmar	Kan endast avbryta belastningsströmmen	Kan inte avbryta belastningsströmmen
Primärt syfte	Skydd och kontroll	Lastväxling	Isolering
Frånkoppling Synlighet	Ingen synlig frånkoppling	Vanligtvis synlig frånkoppling	Tydligt synligt isoleringsgap

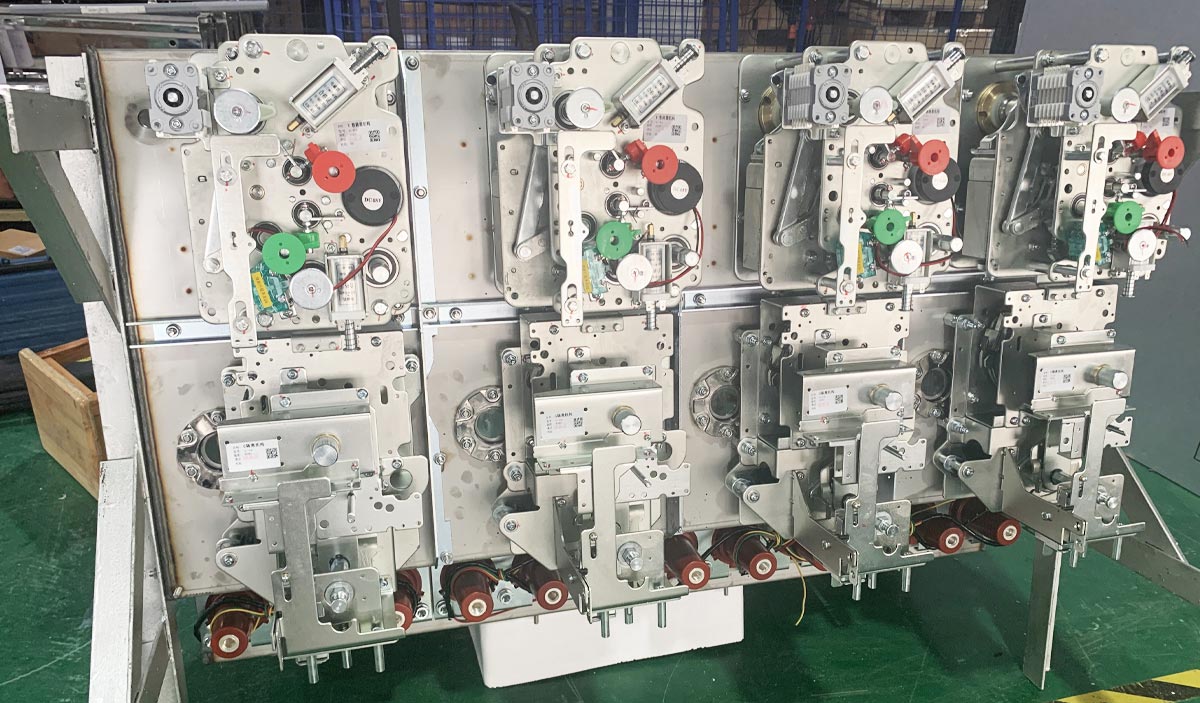

Driftsmekanism

Manövermekanismen är en viktig exekveringsenhet iRing Huvudenhet komponenter, ansvarig för att driva öppnings- och stängningsoperationer av huvudströmbrytare och jordningsbrytare. Den omvandlar mekanisk, elektromagnetisk eller lagrad fjäderenergi till exakt mekanisk rörelse för att säkerställa tillförlitlig växlingsprestanda.

Vanliga typer av operativa mekanismer

Fjäderstyrd mekanism: Den mest använda typen som lagrar energi i en fjäder för snabb och pålitlig drift.
Magnetisk mekanism: Enkel struktur, hög tillförlitlighet och låga underhållskrav.
Manuell mekanism: Används som backup eller lågkostnadslösning för grundläggande distributionssystem.

RMU-enhetstyper och driftsmekanismer

RMU typ	Enhetens namn	Huvudomkopplingskomponent	Typ av driftmekanism	Beskrivning
C-enhet	Belastningsbrytare	Lastbrytare (LBS)	Fjädermanövrerad mekanism	Enkel fjäderdrift; valfri motorisering tillgänglig
F-enhet	LBS-säkringskombinationsenhet	LBS + säkring	Fjädermekanism med utlösningsfunktion	Dubbla fjädersystem; säkring anfallare utlösningsskydd
V-enhet	Vakuumbrytare	Vakuumkretsbrytare (VCB)	Fjäder / magnetiskt ställdon	Avbryter felström; fungerar med skyddsreläer
D-enhet	Samlingsskena Riser Unit	Ingen huvudströmbrytare	Ingen	Används för skenanslutning mellan sektioner

Utdragbart ställverk vs RMU

Punkt	Utdragbart ställverk (KYN28)	Ringhuvudenhet (RMU)
Huvudomkopplingskomponent	Utdragbar vakuumkretsbrytare	Lastbrytare + säkringar eller fast VCB
Frånskiljarfunktion	Ersatt av utdragbar lastbil	Integrerad 3-lägesbrytare
Säkringar	Mindre vanligt	Gemensamt för transformatorskydd
Strukturera	Utdragbar design	Fast kompakt design
Skyddsfunktion	Avancerade skyddssystem	Enklare säkringsbaserat skydd
Storlek	Större	Kompakt
