Vad är ett lågspänningsställverk?

Alågspänningsställverkhänvisar i allmänhet till distributionsutrustning som används i kraftsystem med växelspänningar upp till 1000V. Dess huvudsakliga funktion är att överföra elektrisk energi från en transformator till olika slutanvändningsenheter, såsom belysningsarmaturer, motorer och styrsystem. I Kinas vanliga 50Hz AC-distributionssystem är märkspänningen för lågspänningsfördelningsskåp vanligtvis 380V, med märkströmmar som når upp till flera tusen ampere.

För att uttrycka det enkelt, om hela kraftsystemet jämförs med det mänskliga blodcirkulationssystemet, då är ett kraftverk hjärtat, högspänningsledningar är artärerna och lågspänningsfördelningsskåp är kapillärerna som når varje slutanvändare. De ansvarar för att fördela den nedtrappade kraften på ett rimligt sätt till varje elektrisk enhet, för att säkerställa att olika elektrisk utrustning – belysning, motorer etc. – kan ta emot den elektriska energin som krävs på ett säkert och stabilt sätt. Våra ställverk uppfyller de relevanta nationella och internationella standarderna IEC 61439 och GB/T 7251 .

Vilka är huvudfunktionerna och rollerna?

Kärnfunktionerna i ett lågspänningsfördelningsskåp kan sammanfattas som tre uppgifter: ta emot, distribuera och skydda.

Först tar den emot elektrisk energi från uppströms elnätet (till exempel lågspänningssidan av en transformator) genom det inkommande skåpet (mottagande skåpet). Sedan distribuerar den energin till grenkretsar via huvudskenan (kopparstångssystemet) och levererar den via de utgående skåpen till utrustning som motorer och belysningssystem. Under hela denna process övervakar skyddsanordningar – strömbrytare, säkringar, frånskiljare etc. – kontinuerligt kretsens status. I händelse av överbelastning, kortslutning eller läckage kan de snabbt koppla bort den felaktiga kretsen, vilket effektivt skyddar både utrustning och personal.

Dessutom tjänar lågspänningsfördelningsskåp också för reaktiv effektkompensation. Kondensatorbanker (kompensationsskåp) förbättrar elnätets effektfaktor genom att automatiskt byta kondensatorbanker, minska ledningsförlusterna och öka energieffektiviteten.

Vanliga typer och modeller av lågspänningsställverk

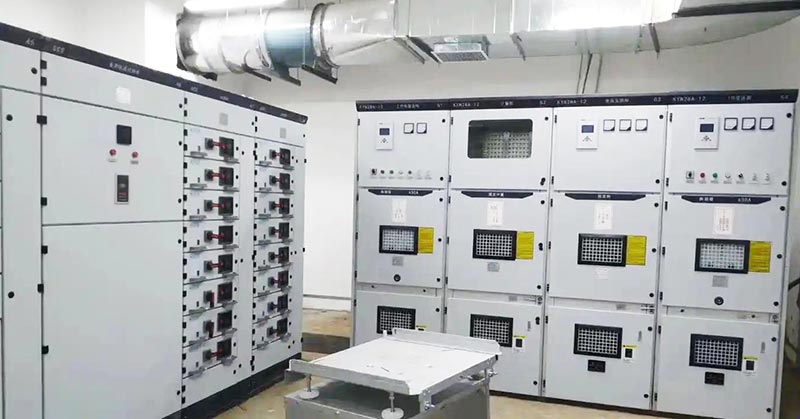

Baserat på deras monteringsmetoder delas lågspänningsställverk i allmänhet in i två strukturella typer: lågspänningsställverk av fast typ och lågspänningsställverk av utdragstyp.

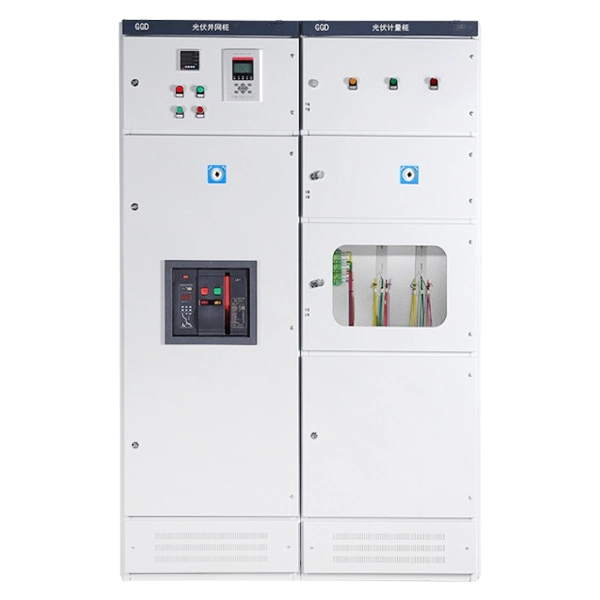

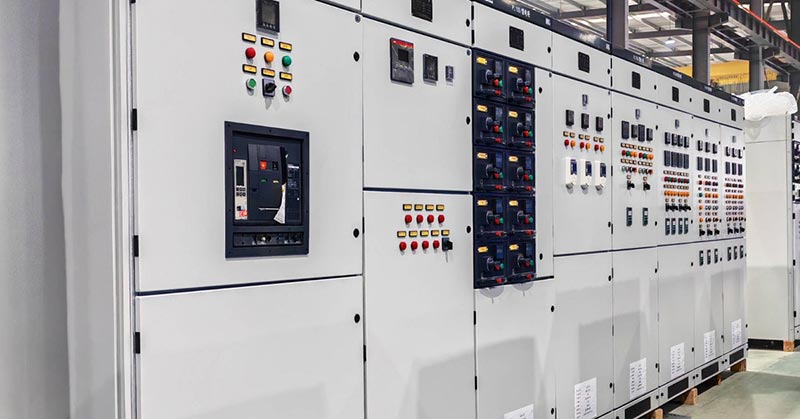

Ställverk av fast typ, såsom GGD-ställverket, har en fast panelstruktur med alla elektriska komponenter permanent monterade på plats. Den kännetecknas av en robust struktur, lägre kostnad och enkelt underhåll. Den är lämplig för distributionssystem i kraftverk, transformatorstationer och industri- och gruvföretag med märkströmmar upp till 3150A. Skåpet använder naturlig ventilation för värmeavledning, med ventilationsöppningar i toppen och botten som bildar en naturlig luftflödesbana.

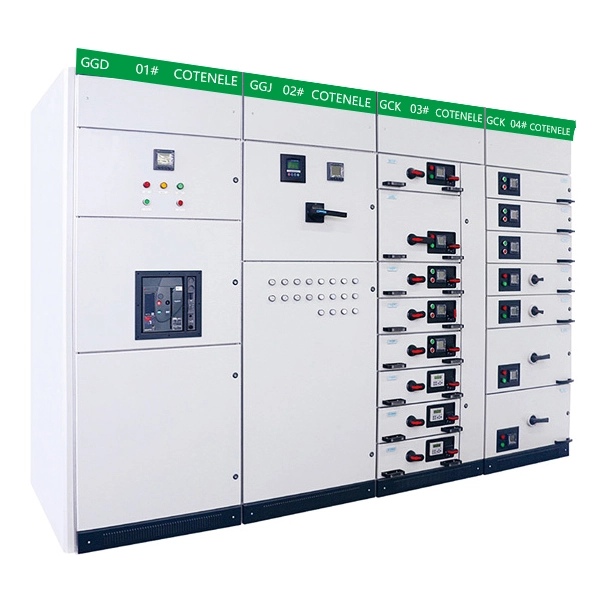

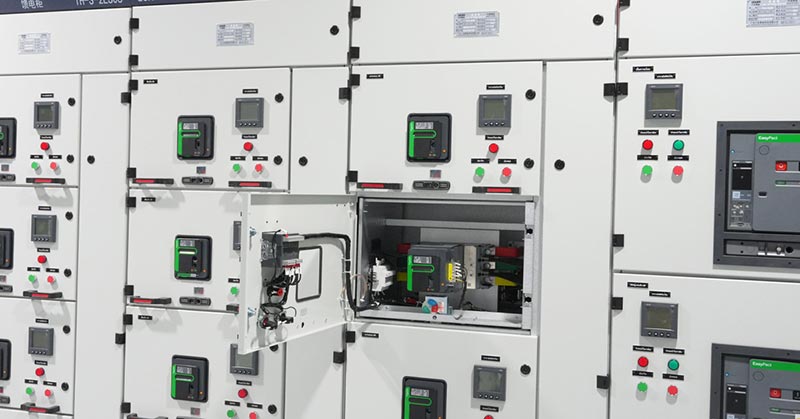

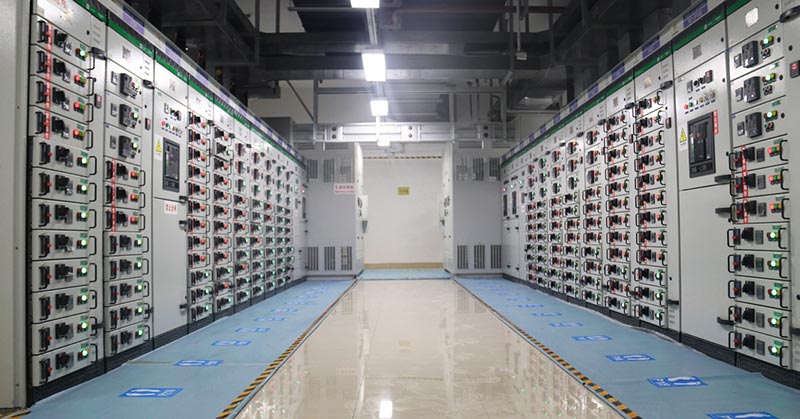

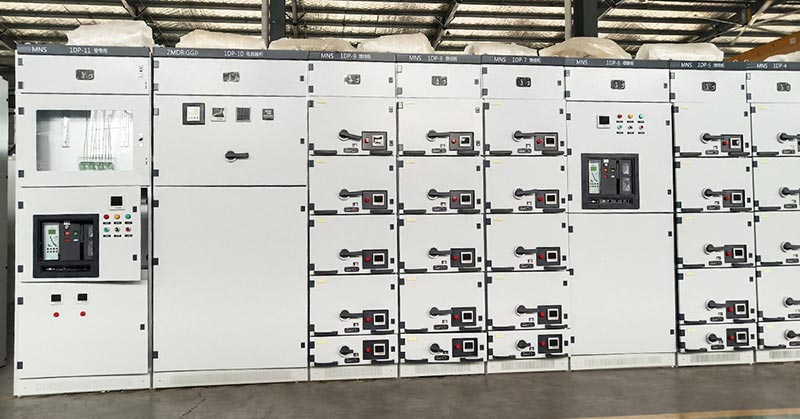

Ställverk av utdragstyp(även kallat ställverk av lådtyp) representeras av modeller som GCK, GCS och MNS. Dess särdrag är att varje utgående enhet är utformad som en fristående låda. Drawout ställverk är mer platsbesparande, lättare att underhålla och ger fler utgående kretsar, även om det i allmänhet är dyrare. När ett fel uppstår i en krets behöver endast motsvarande låda dras ut för reparation, och en reservenhet kan bytas ut utan att strömförsörjningen avbryts, vilket lämnar andra kretsar opåverkade. MNS lågspänningsställverk är tillverkat baserat på teknologi överförd från ABB (Schweiz) och erbjuder fördelar som kompakt design, stark strukturell mångsidighet och en hög grad av modularitet.

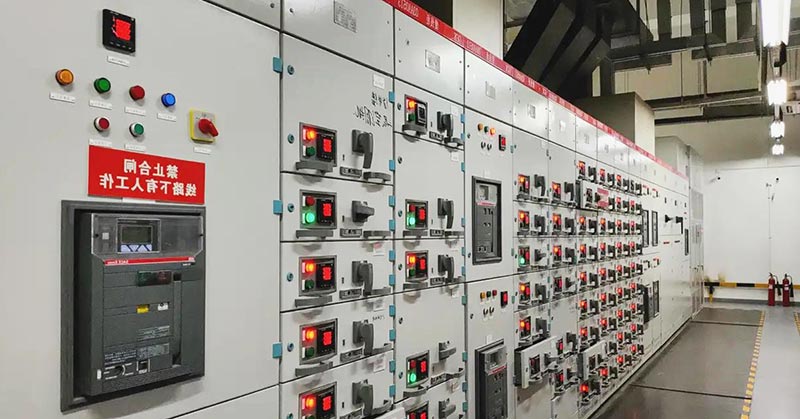

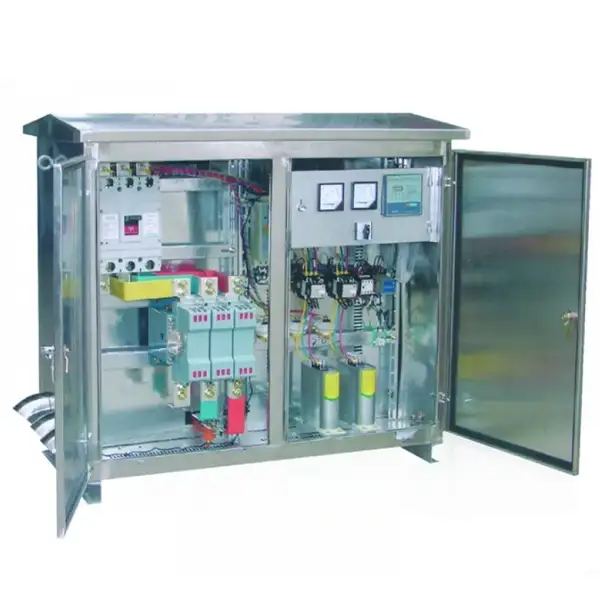

Vilka är de interna kärnkomponenterna i lågspänningsställverk?

Ett komplett lågspänningsställverk innehåller vanligtvis följande komponenter:

Inhägnad:

Kapslingen är vanligtvis tillverkad av högkvalitativ kallvalsad stålplåt eller rostfritt stål, bildad genom bockning, svetsning och pulverlackering. Det ger mekaniskt stöd och skydd.

Samlingsskensystem:

Lågspänningsställverkets samlingsskenor inkluderar huvudskenor och grenskenor. Huvudskenan går genom hela lågspänningsfördelningspanelen och ansvarar för att samla in och fördela den totala strömmen, medan grenskenorna förser varje utgångsenhet med ström.

Ställverk:

De interna kärnkomponenterna i denna produkt inkluderar strömbrytare, brytare, kontaktorer, etc., som används för kontroll och skydd. Strömbrytaren är kärnkomponenten, som kombinerar kretskoppling och felskyddsfunktioner.

Skyddsanordningar:

Skyddsanordningarna i skåpet inkluderar vanligtvis termiska överbelastningsreläer, säkringar och jordfelsbrytare, vilket ger flera skydd mot överbelastning, kortslutning och läckage.

Mät- och indikeringsanordningar:

Mätfacken inkluderar amperemetrar, voltmetrar, effektfaktorkontroller, indikatorlampor, etc., för realtidsövervakning av systemstatus.

Ersättningsutrustning:

Dessa komponenter inkluderar vanligtvis kondensatorbanker och deras omkopplingsstyrenheter, som används för reaktiv effektkompensation.

De tekniska parametrarna

Hur väljer man lämpligt lågspänningsställverk?

Vi kallar urvalsmetoden för urvalsmetoden i fem steg:

Steg 1: Definiera de elektriska kärnparametrarna

Grunden för valet för lågspänningsställverket är att bekräfta de tekniska parametrar som växeln måste uppfylla enligt kundens tekniska krav. Bekräfta först systemets märkspänning (vanligtvis AC 380V/400V, 50Hz) och märkström. Märkströmmen bör beräknas baserat på den totala belastningen av all elektrisk utrustning, med en marginal på 15–20 % reserverad för framtida expansion. För det andra är kortslutningsmotståndsförmågan  också en kritisk säkerhetsindikator. Växelns märkta korttidsmotståndsström (Icw) och märktoppmotståndsström (Ipk) måste vara större än den maximala potentiella kortslutningsström som kan uppstå i systemet. annars kan en explosion eller brand inträffa under felförhållanden.

Steg 2: Analysera tjänstemiljön

Miljöförhållanden påverkar direkt skyddskraven och livslängden för lågspänningsställverken, vi måste anpassa olika skyddsklasser baserat på lågspänningsställverkens driftsmiljö.

Steg 3: Matcha lasttyper och funktionskrav

Olika belastningar kräver lågspänningsställverk för att ha olika styr- och skyddsfunktioner. För induktiva belastningar som motorer (t.ex. fläktar och pumpar i fabriker) kan startströmmen nå 5–7 gånger märkvärdet. Kretsar bör väljas med skydd för överbelastning, fasförlust och låst rotor, tillsammans med lämpliga kontaktorer och termiska reläer. För resistiva belastningar som belysning är lågspänningsställverk av fast typ med enkel struktur och hög kostnadsprestanda lämpliga. För datacenter, sjukhus och andra platser med extremt höga krav på strömförsörjningskontinuitet bör hot-swappable utdragbara (utdragbara) lågspänningsställverk användas, utrustade med automatiska överföringsomkopplare (ATS) och redundant design. Smarta byggnader eller moderna fabriker är bättre betjänta av intelligenta ställverk som stöder smarta mätare och fjärrövervakning och kontroll, vilket möjliggör anslutning till energiledningssystem.

Steg 4: Utvärdera framtida drift, underhåll och utbyggnad

Urvalet bör lämna tillräckligt med utrymme för långsiktig drift och framtida ombyggnader. Om möjligheten att snabbt byta ut moduler utan strömavbrott under ett fel önskas, bör utdragbara (utdragbara) lågspänningsställverk föredras, eftersom deras lådenheter kan kopplas in och ur oberoende av varandra. Samtidigt är det tillrådligt att reservera cirka 20 % extra utgående kretsar baserat på det totala antalet kretsar, för att tillgodose framtida utrustningstillägg. Om budgeten tillåter och utrymmet på plats är knappt, är det utdragbara lågspänningsställverket också ett bättre val. För applikationer som kräver fjärrdatainsamling, felförutsägelse och tillståndsbaserat underhåll bör intelligenta utdragsställverk med kommunikationsgateways och övervakningsprogramvara konfigureras. Dessutom måste tillgången på reservdelar och leverantörens responsförmåga efter försäljning beaktas.

Steg 5: Balansera livscykelkostnaden

Urvalsbeslutet bör inte bara titta på det ursprungliga inköpspriset, utan bör utvärdera livscykelkostnaden (LCC), inklusive upphandling, installation, drift, underhåll, stilleståndsförluster och energikostnader. Inhemska varumärken (t.ex. Chint, Delixi, Changshu Switchgear) har stark priskonkurrenskraft – kostnaden för nyckelkomponenter är ofta 1/2 till 1/5 av den för internationella varumärken – och erbjuder snabb servicerespons, vilket gör dem lämpliga för projekt där kostnadseffektivitet är av största vikt. Internationella varumärken (ABB, Schneider Electric, Siemens) leder i tekniska specifikationer, har längre medeltid mellan fel och har mogna digitala ekosystem, vilket gör dem idealiska för kritiska projekt med mycket höga krav på tillförlitlighet. Att blint sträva efter låga priser kan leda till användning av sämre plåt, minskad kortslutningskapacitet eller förenklade skyddsfunktioner, vilket resulterar i frekventa fel senare och i slutändan större ekonomiska förluster. Därför bör den optimala kostnadseffektiva lösningen väljas samtidigt som säkerhets- och prestandakraven uppfylls.
