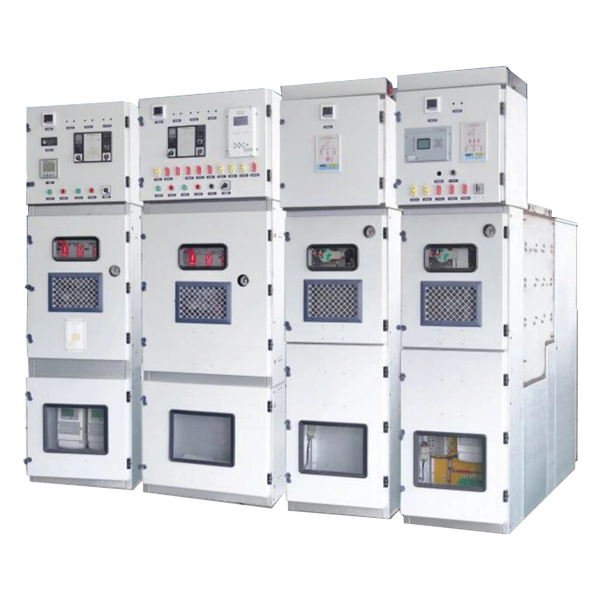

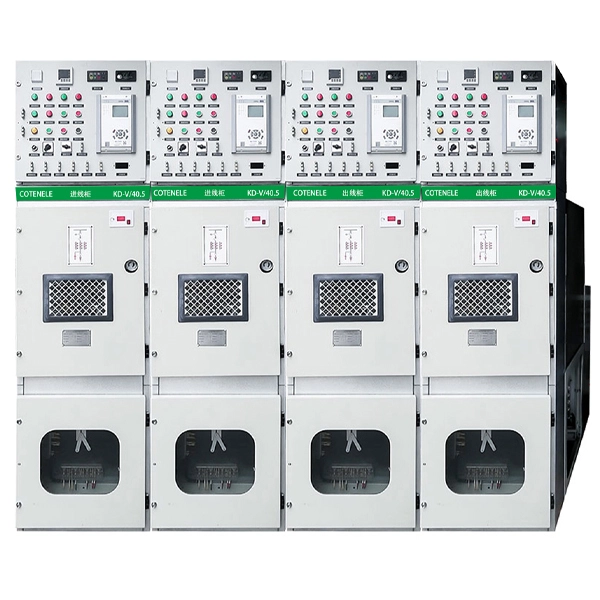

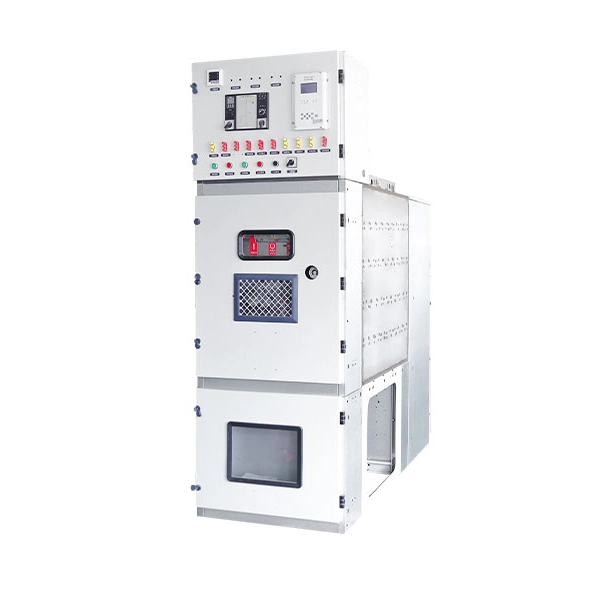

33KV mellanspänning gasisolerat system

Cotenele är en exportör av gasisolerade ringhuvudenheter med medelspänning från Kina. Vårt nyutvecklade 33KV gasisolerade medelspänningssystem har använts flitigt av kunder i Europa och Sydostasien.

Denna märkspänning 40,5 kv gasisolerade RMU, med sina kärnfördelar kompakthet, tillförlitlighet och säkerhet, har blivit en nyckelutrustning inom mellanspänningsdistributionsområdet, särskilt i scenarier där markresurserna är knappa, miljöförhållandena är hårda och höga krav på tillförlitlighet i strömförsörjningen föredras.

Denna medelspänningsringhuvudenhet uppfyller relevanta internationella och nationella standarder såsom IEC 62271, GB/T 3906-2020, DL/T 404-2018 ect.

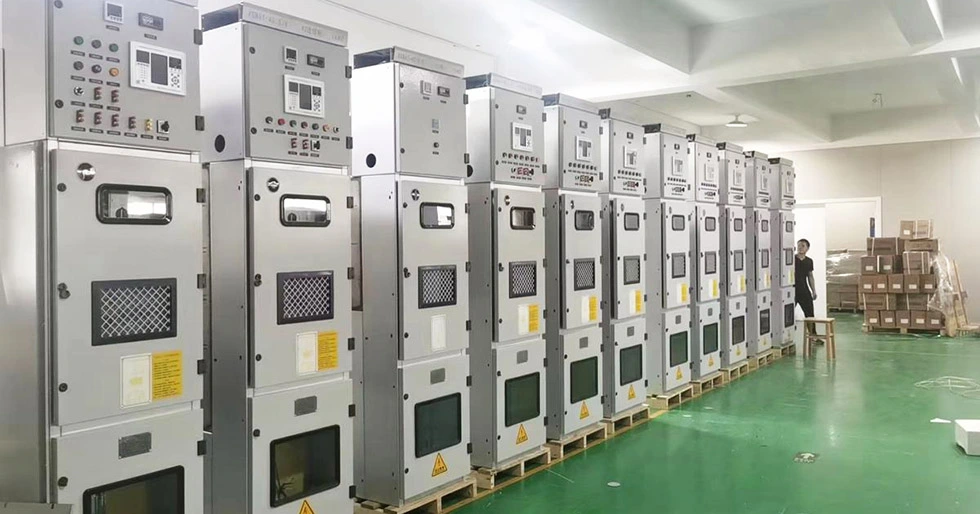

Produktstrukturer

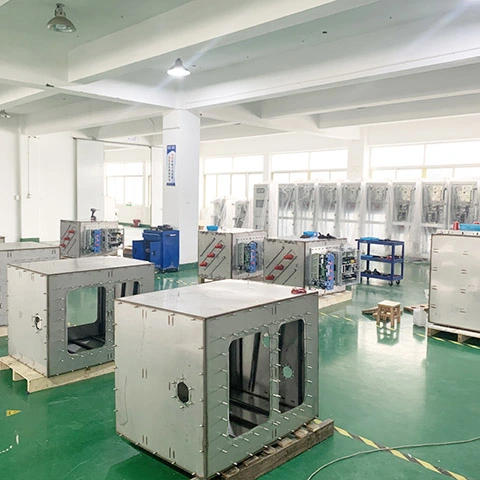

Märkströmnivåerna för detta gasisolerade mellanspänningsställverk inkluderar 630A, 1250A, 1600A, 2000A, 2500A och 3150A, och kapslingens dimensioner kan anpassas efter användarens krav. Dess kapsling är gjord av aluzinkstål genom skärning och bockning, medan gastanken är svetsad av högkvalitativ 304 rostfri stålplåt. Varje funktionell enhet kan självständigt utökas och kombineras till en ställverksenhet enligt kretsschemat.

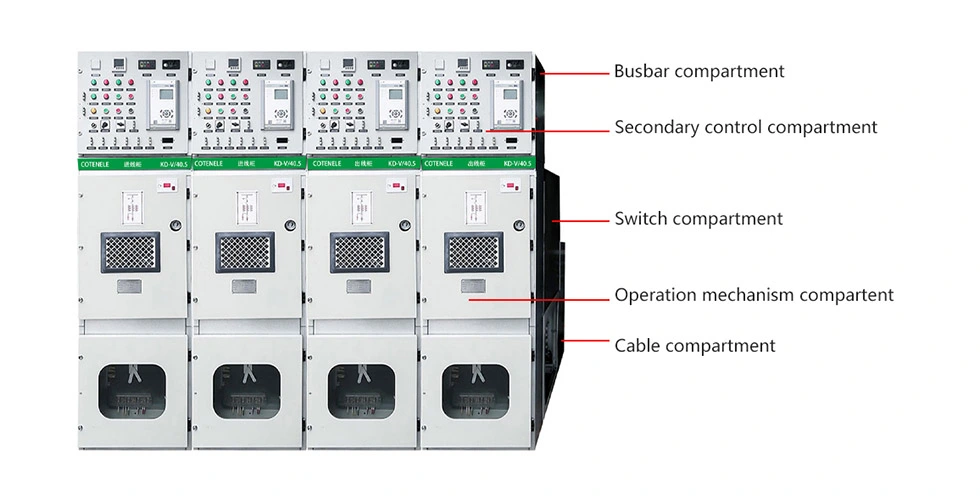

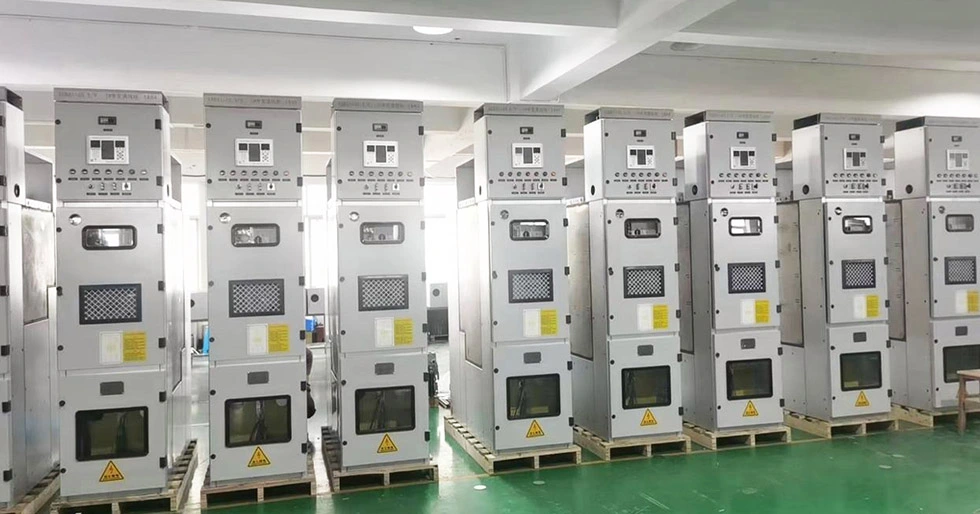

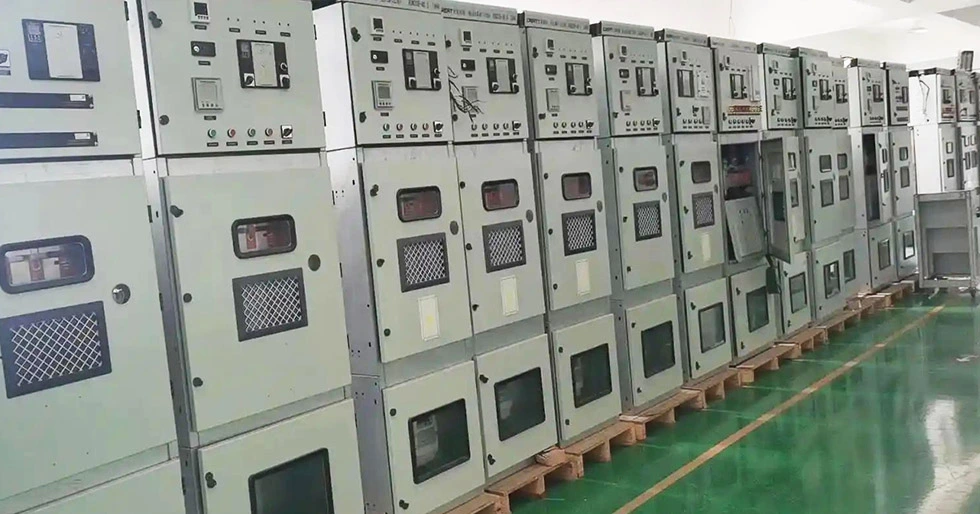

Det 33KV mellanspänningsgasisolerade systemet kan delas upp i flera separata fack, såsom ett sekundärt kontrollfack, ett samlingsskenefack, ett strömbrytarfack, ett kretsbrytarmanöverfack och ett kabelfack, där kabelanslutningshöjden når upp till 700 mm för att underlätta bekvämt underhåll och installation. Det kompletta ställverket är utrustat med ett helt jordningsskyddssystem.

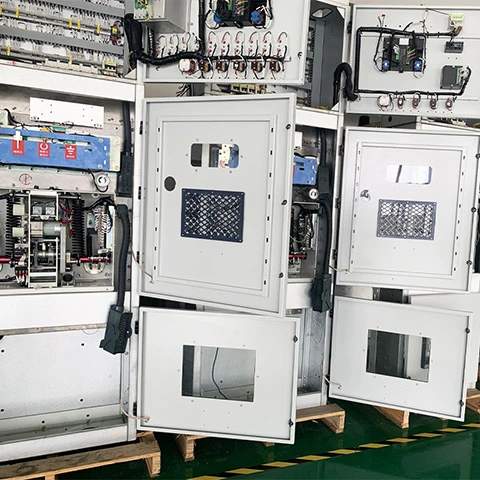

Dessutom är de funktionella avdelningarna, såsom kopplingsutrymmet, samlingsskenor, kabelutrymmet och sekundärkretskanalen, isolerade från varandra, var och en åtskilda av jordade metallväggar för att säkerställa oberoende.

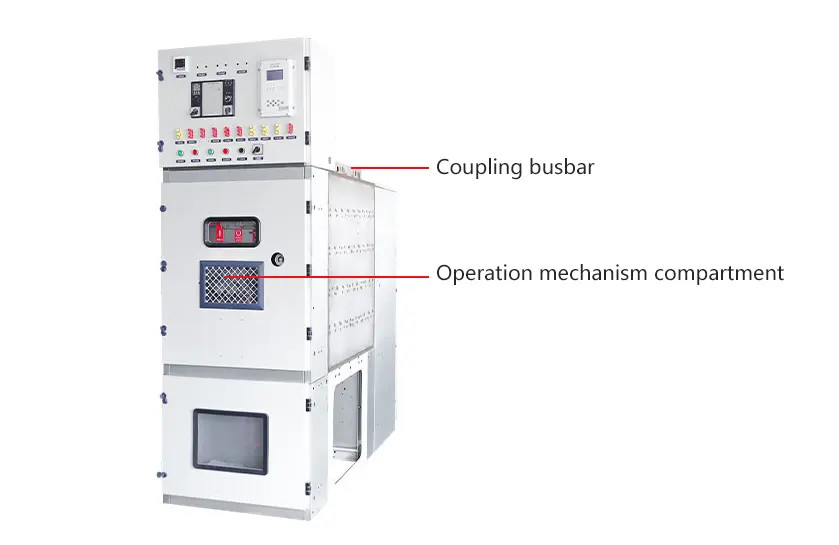

1. Samlingsskenas fack:

Samlingsskenas utrymme är inneslutet i den övre bensintanken, som också rymmer isoleringsmekanismen. När ställverket väl har sänkts ned på fundamentet, sammanfogas de intilliggande skåpsektionerna genom en kopplingsprocess, varigenom de vänstra och högra kretsenheterna och deras samlingsskenor ansluts tätt till en integrerad enhet.

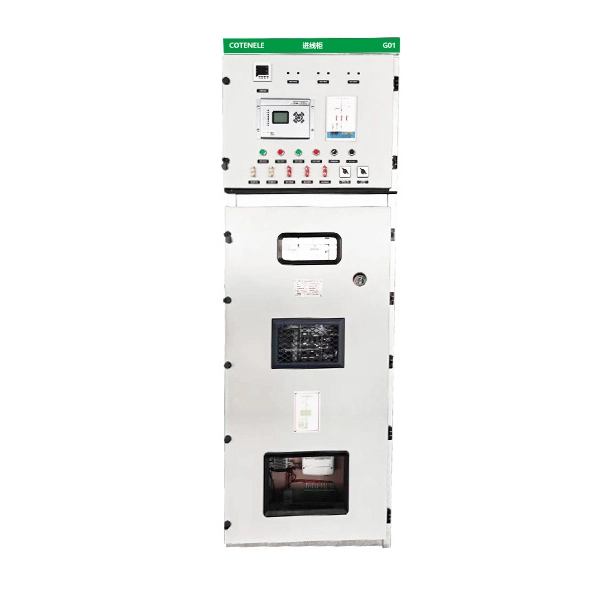

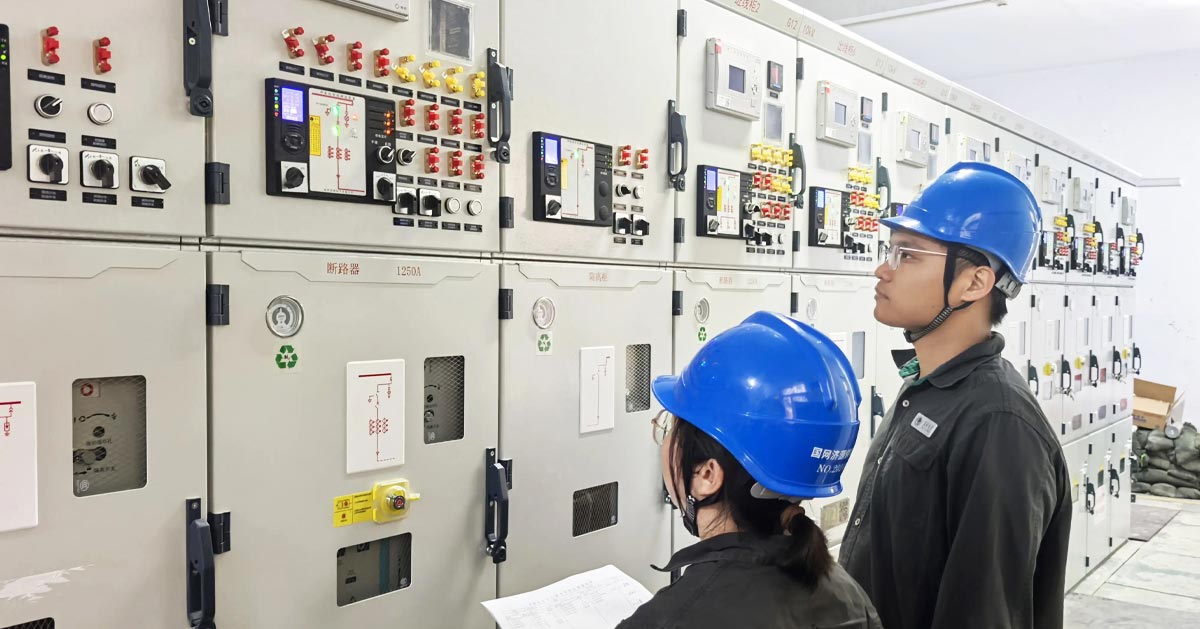

2. Sekundärt kontrollfack:

Det sekundära kontrollfacket är placerat direkt ovanför ställverkskåpan. Inuti är den försedd med komponentmonteringsplattor och kopplingsblocksfästen, som kan rymma kabelanslutningar, små samlingsskenor, integrerade skyddsanordningar samt andra styr- och driftskomponenter. Detta möjliggör systemfunktioner som fjärrkontroll, fjärrmätning, fjärrsignalering och lokal övervakning. Cirkulära hål för anslutning av små samlingsskenor finns på vänster och höger sidopaneler vid positioner som motsvarar terminalerna, vilket underlättar bekväm ledningsdragning när intilliggande skåp är sammankopplade.

Sekundärt kontrollfack

3. Brytarfack:

Omkopplarfacket är placerat i mitten av kapslingen. Detta skåp har en gasisolerad ställverksstruktur av plåttyp med två gasfack, ett övre och ett nedre. Det övre gasfacket innehåller trelägesfrånskiljaren, medan det nedre gasfacket innehåller vakuumbrytaren. Samlingsskenan, trelägesfrånskiljaren och vakuumbrytaren är anordnade i en "övre-mitten-nedre"-konfiguration. En design med en gasfack är enkel i strukturen, lätt att tillverka och låg i kostnad.

Men eftersom alla komponenter är placerade tillsammans i ett fack, är de benägna att störa varandra, vilket resulterar i lägre tillförlitlighet. Däremot möjliggör en design med flera gasfack för enklare utbyte av enskilda moduler, undviker ömsesidig störning mellan flera komponenter och erbjuder högre säkerhet. Ändå är strukturen med flera fack mer komplex, svårare att tillverka och dyrare.

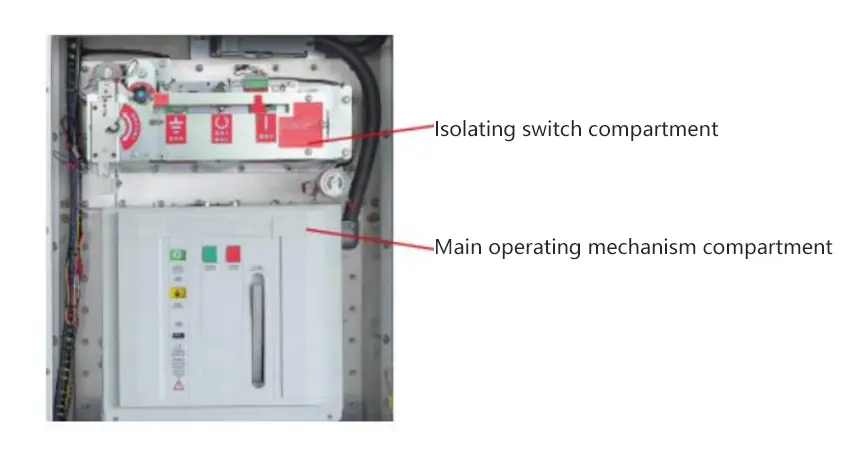

4. Fack för manövermekanism

Fjäderns manövermekanism är anordnad i en platt layout, med frånskiljarmekanismen och strömbrytarmekanismen inhysta separat. Vakuumbrytarens mekanism och isoleringsstång är integrerade i en fram-till-bak-konfiguration, vilket förenklar transmissionskedjan. Som ett resultat matchar mekanismens utgångsegenskaper bättre brytarens öppnings- och stängningsegenskaper, vilket minskar strömförbrukningen samtidigt som den mekaniska tillförlitligheten och flexibiliteten förbättras.

5. Kabelfack:

Kabelfacket är placerat i nedre delen av ställverket och har en oberoende tryckavlastningskanal. Höjden på kabelanslutningarna från marken kan nå upp till 700 mm. Jordförreglingar installeras inuti kabelutrymmet efter behov, och varje krets kan rymma två kablar och en överspänningsavledare. Dessutom är både de inkommande/utgående kablarna och överspänningsavledaren anslutna med en intern konisk anslutningsmetod.
