Hur fungerar ett gasisolerat ställverk (GIS)?

Introduktion: Metalllådan som styr tusentals volt

Gå in på vilken modern transformatorstation, vindkraftpark som samlarplattform eller källaren på en skyskrapa i staden, och du kommer att hitta en rad anspråkslösa metallskåp som tyst utför ett av de farligaste jobben i den elektriska världen. Dessa ärgasisolerat ställverkpaneler – ellerGIS– och de är designade för att innehålla, kontrollera och släcka elektriska ljusbågar som annars skulle förånga metall och utsätta någon i närheten.

För en elingenjör är det inte en akademisk övning att förstå hur ett GIS fungerar. Den bestämmer hur en transformatorstation är utformad, hur underhållet planeras och om utrustningen fortfarande kommer att fungera tillförlitligt trettio år efter att den togs i drift. För en upphandlingsproffs klargör det varför en panel kostar mer än en annan och vad den extra investeringen köper i termer av säkerhet, fotavtryck och livscykelkostnad.

Den här artikeln förklarar, komponent för komponent, hur ett gasisolerat ställverk fungerar – från den förseglade gastanken som håller isär högspänningsledare, till vakuumbrytaren som bryter kretsen, till de mekaniska förreglingarna som förhindrar att ett farligt misstag blir ett dödsfall.

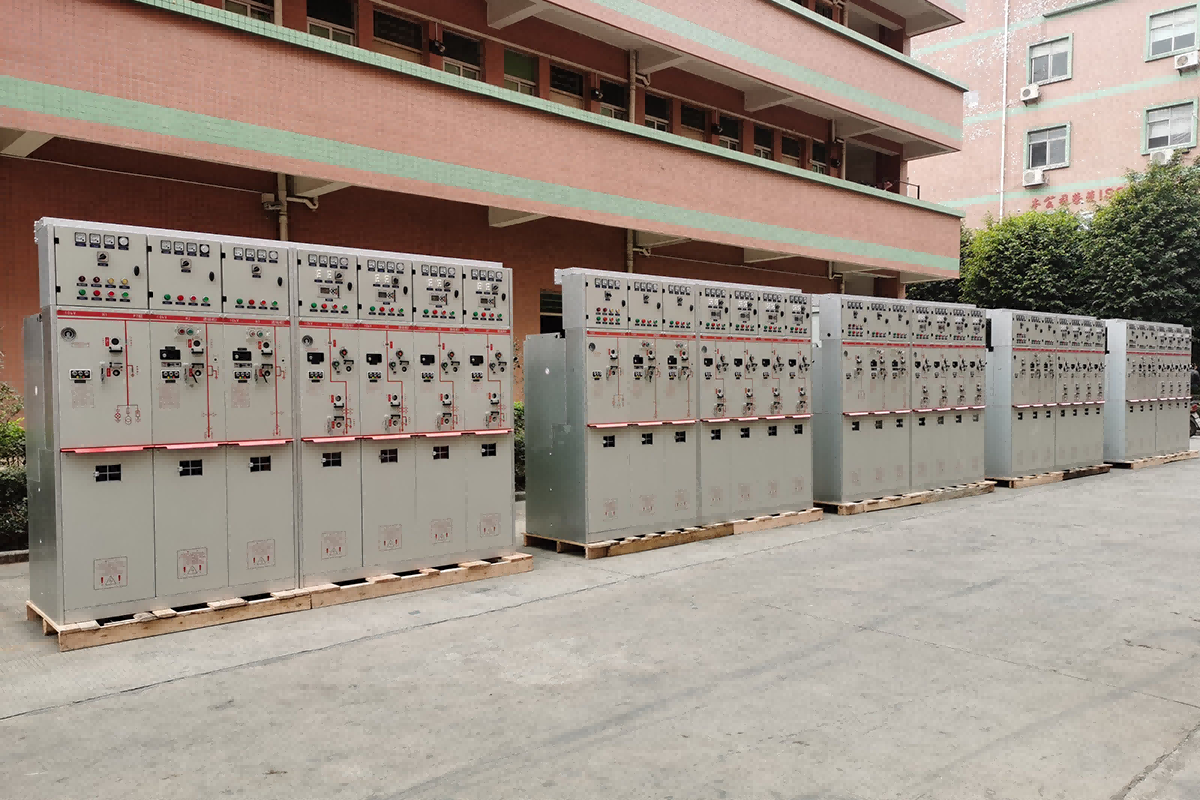

Vad är egentligen ett gasisolerat ställverk?

Ett gasisolerat ställverk är ett metallslutet ställverk där det primäramellanspänningskomponenter– Samlingsskenor, strömbrytare, frånskiljare, jordningsbrytare och instrumenttransformatorer – är inrymda i ett förseglat, gasfyllt fack. Gasen fungerar som det isolerande mediet mellan strömförande delar och mellan strömförande delar och jord.

Traditionella luftisolerade ställverk förlitar sig på fysiskt avstånd: ledarna är placerade tillräckligt långt ifrån varandra för att den omgivande luften kan motstå spänningspåfrestningarna utan att gå sönder. Gasisolerade ställverk ersätter det fysiska avståndet med en trycksatt gas som har mycket högre dielektrisk styrka än luft. Detta gör att hela aggregatet kan krympas dramatiskt – i vissa fall upptar en GIS mindre än en fjärdedel av golvytan för en likvärdig luftisolerad installation.

Själva gastanken är vanligtvis gjord av rostfritt stål eller aluminiumlegering, svetsad och förseglad för att förhindra gasläckage under utrustningens livslängd. Inuti kontrolleras och övervakas atmosfären. Modern design använder i allt högre grad torr luft eller kväve istället för SF₆, ett svar på bestämmelser som omformar branschen.

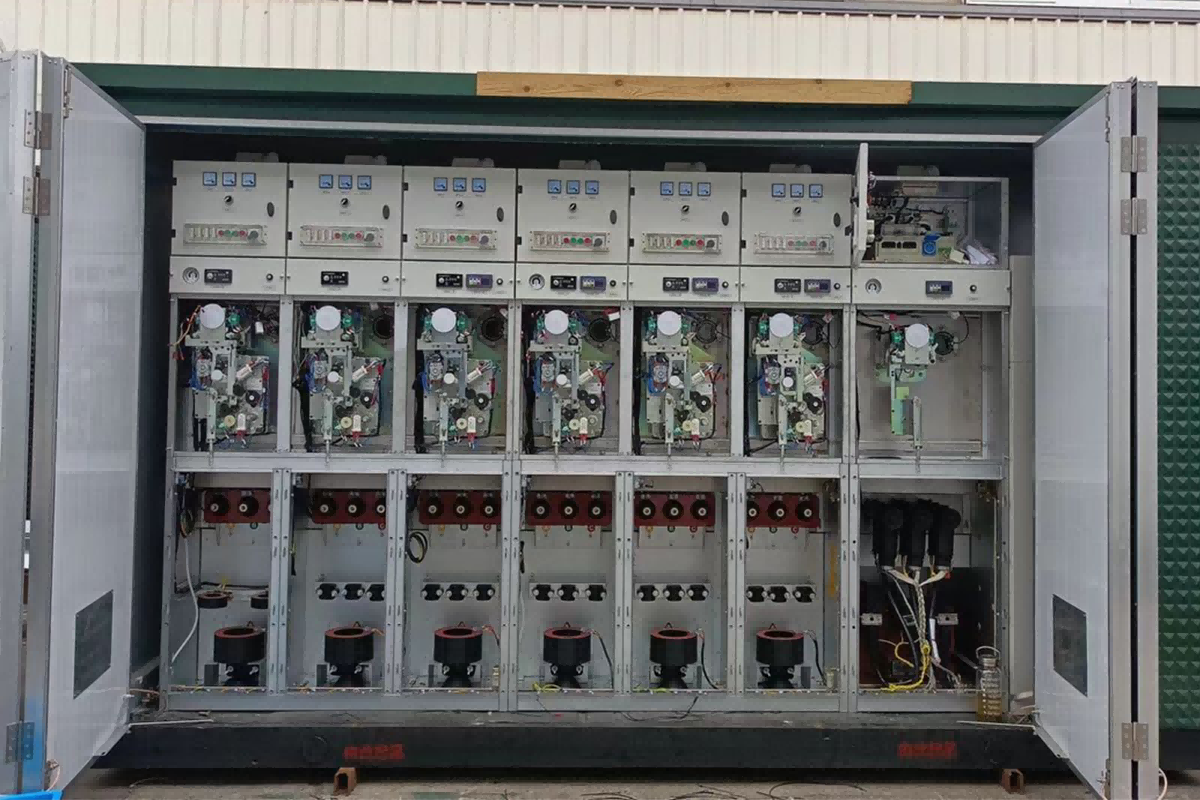

Hur en GIS-panel är byggd: den interna arkitekturen

Även om ett GIS från utsidan ser ut som ett enda metallskåp, är det internt uppdelat i flera funktionella fack, var och en isolerad från de andra av gastäta barriärer eller bussningar. Att förstå dessa fack förklarar hur utrustningen uppnår både driftsflexibilitet och säkerhet.

1. Samlingsskenas utrymme

Samlingsskenan är ryggraden i alla ställverksenheter. I en GIS löper samlingsskenorna horisontellt genom ett dedikerat gasfack i toppen eller baksidan av panelen. Eftersom samlingsskenan förbinder intilliggande paneler med varandra, är samlingsskenorna i flera paneler ofta sammankopplade via gastäta bussningar, vilket bildar en kontinuerlig gaszon över en hel växel.

Samlingsskenorna bär hela installationens märkström – ofta 1250 A, 2000 A eller högre – och måste göra det utan att överskrida temperaturgränser som skulle försämra isoleringen eller påskynda kontaktoxidation. I en GIS hjälper den omgivande gasen att leda bort värme från samlingsskenornas ledare, vilket möjliggör högre strömstyrkor i ett mindre tvärsnitt än vad luftisolering skulle tillåta.

2. Strömbrytarfacket

Om samlingsskenan är ryggraden är strömbrytaren muskeln. Det är enheten som måste avbryta kretsen när ett fel uppstår — och kraven som ställs på den är extrema. En medelspänningsbrytare kan behövas för att avbryta 25 000 ampere eller mer och släcka en båge som når temperaturer jämförbara med solens yta, allt inom några millisekunder.

I moderna GIS-konstruktioner utförs strömbrytarfunktionen nästan universellt av en vakuumbrytare. Vakuumbrytaren är en förseglad keramisk flaska med ett par kontakter inuti - en fast, en rörlig. När kontakterna separeras dras bågen som bildas i ett nästan perfekt vakuum. Eftersom det praktiskt taget inte finns någon gas att jonisera, släcks ljusbågen vid den första strömnollgenomgången. Den omgivande gasen i GIS-tanken tillhandahåller den dielektriska isoleringen mellan brytaren och tankväggen, men den spelar ingen roll vid bågsläckning.

COTENELEs GIS-paneler använder vakuumbrytare upp till 25 kA eller 31,5 kA, med en mekanisk uthållighet på 10 000 operationer. Vakuumbrytaren är underhållsfri för livet – ingen olja, ingen gas, inget att fylla på.

3. Fack för frånskiljare och jordningsbrytare

En strömbrytare kan avbryta strömmen, men den kan inte ge ett synligt isoleringsgap som underhållspersonal kan lita på med sina liv. Den funktionen tillhörfrånskiljare(även kallad isolator). Frånskiljaren har ingen ljusbågsdämpande förmåga – den kan endast användas efter att strömbrytaren redan har brutit strömmen. Dess uppgift är att skapa ett fysiskt luft- eller gasgap som är synligt, mekaniskt och elektriskt säkert.

Jordningsbrytare utför motsatt funktion: de ansluter medvetet de isolerade ledarna till jord och laddar ur eventuell kvarvarande kapacitiv eller inducerad spänning. Detta är steget som gör utrustningen säker att röra vid.

I ett GIS är frånskiljaren och jordningsbrytaren integrerade i en enda trelägesbrytare i många utföranden. En position är "stängd" (ansluten till samlingsskenan), en är "öppen" (isolerad) och en är "jordad". Denna design med tre lägen förenklar de mekaniska förreglingarna och minskar antalet gastätningar som krävs.

4. Instrumenttransformatorer och kabelfack

IngaGISär komplett utan mått. Strömtransformatorer (CT) och spänningstransformatorer (VT) ger de signaler som skyddsreläer, mätare och SCADA-system behöver för att övervaka och styra kraftsystemet. I en GIS är CT ofta toroidformade kärnor monterade runt bussningen där strömbrytaren ansluter till kabelfacket. VT:er kan vara induktiva eller kapacitiva, anslutna till samlingsskenan eller matarsidan beroende på skydds- och mätschema.

Kabelfacket är där de externa högspänningskablarna går in i panelen och ansluter till de interna ledarna. I ett SF₆-fritt GIS som använder torr luft är kabelutrymmet en del av samma förseglade gasvolym som ställverket, eller separerat av en gastät bussning, beroende på design. Kabelavslutningar är vanligtvis plug-in-typ, med hjälp av elastomeriska kontakter som ger ett helt isolerat, helt skärmat gränssnitt mellan kabeln och ställverket.

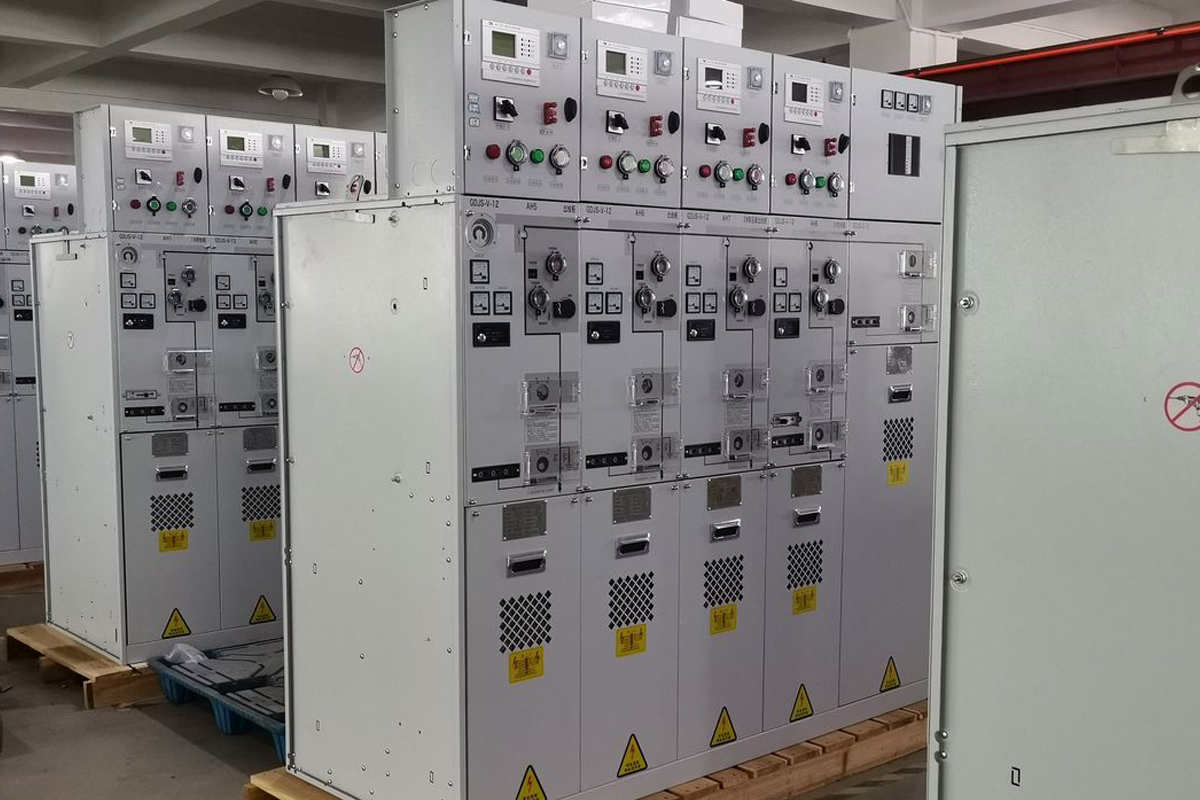

5. Lågspänningskontrollfacket

Bakom frontpaneldörren sitter GIS:s intelligens: skyddsreläer, kontrollomkopplare, kopplingsplintar, hjälpkontaktorer och kommunikationsportar. Detta utrymme har jordpotential och är isolerat från högspänningsgasfacken med tätade bussningar. All sekundär ledning – för utlösning, stängning, indikering och kommunikation – dras hit.

Kvaliteten på utförande i lågspänningsfacket är en pålitlig indikator på tillverkarens övergripande kvalitet. Prydligt dragna ledningar, tydligt märkta plintar och korrekt konfigurerade skyddsreläer tyder på att liknande försiktighet har iakttagits i de delar av panelen som kunden inte enkelt kan inspektera.

Gasisoleringens fysik Varför använda gas överhuvudtaget?

 Svaret ligger i en grundläggande egenskap hos materien: dielektrisk styrka.

Varje isolerande material - luft, olja, fast epoxi eller gas - har en gräns för det elektriska fältet det kan motstå innan det går sönder och leder. För luft vid atmosfärstryck är den gränsen cirka 3 kV per millimeter. För SF6 vid ett måttligt tryck är det ungefär tre gånger högre. Detta innebär att ledare inuti en SF₆-fylld tank kan placeras mycket närmare varandra än vad de skulle kunna göra i luft, utan risk för överslag. Hela ställverkspanelen krymper som ett resultat.

Mekanismen är molekylär. SF₆ är en elektronegativ gas: dess molekyler fångar lätt fria elektroner och bildar tunga negativa joner som rör sig långsamt i ett elektriskt fält och är dåliga på att upprätthålla en elektronlavin. Denna egenskap ger SF₆ både dess höga dielektriska styrka och dess utmärkta bågsläckande förmåga.

Torr luft och kväve fungerar på en enklare princip. Deras dielektriska hållfasthet är lägre än SF₆ vid samma tryck, men det är tillräckligt för medelspänningstillämpningar när tankens geometri är utformad med lämpliga spelrum. Avvägningen är en något större tankvolym för samma spänningsklass, en teknisk kompromiss som de flesta tillverkare och användare nu accepterar som priset för att eliminera SF₆:s globala uppvärmningspotential på 23 500 gånger den för CO₂.

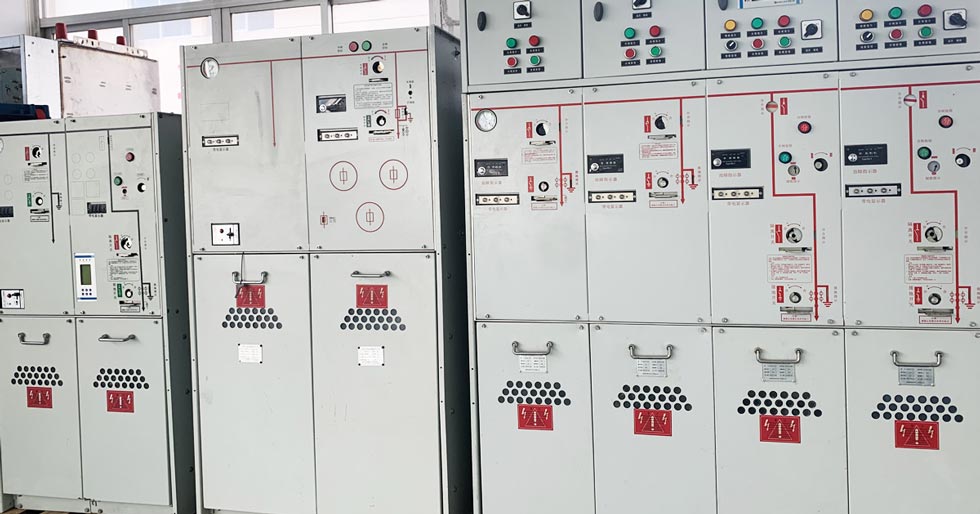

Hur förreglingarna fungerar

En av de definierande egenskaperna hos ett GIS är dess mekaniska förreglingssystem, ofta kallat "femförebyggande" förregling. Dessa förreglingar är rent mekaniska – de är inte beroende av elkraft, programvara eller mänskligt minne.

Logiken är enkel men oförlåtande:

1. Strömbrytaren kan inte stängas om inte frånskiljaren är helt öppen eller helt stängd.

2.Frånskiljaren kan inte manövreras när strömbrytaren är stängd.

3.Jordningsbrytaren kan inte stängas när kretsen är spänningssatt.

4. Strömbrytaren kan inte stängas när jordningsbrytaren är inkopplad.

5. Kabelutrymmesdörren kan inte öppnas om inte jordningsbrytaren är stängd.

Dessa regler upprätthålls av kammar, spakar och glidbultar som fysiskt blockerar manöverhandtagen eller dörrspärren när villkoren inte är uppfyllda. För en operatör som står framför panelen innebär detta att en osäker sekvens av åtgärder inte bara är förbjuden – det är mekaniskt omöjligt.

SF₆-fritt GIS: Samma princip, säkrare gas

Funktionsprincipen för ett SF6-fritt GIS är identiskt med det för ett konventionellt SF₆ GIS. Samma fack, samma vakuumbrytare, samma frånskiljare och jordningsbrytare, samma förreglingar. Det enda som förändras är gasen inuti den förseglade tanken.

COTENELEs mellanspännings-GIS använder torr luft som isoleringsmedium. Gasen renas, avfuktas och försluts inuti en tank av rostfritt stål på fabriken. Tanken testas för läckage och lämnas sedan förseglad under hela sin 30-åriga designlivslängd. Det finns ingen tryckmätare för en operatör att läsa, ingen påfyllningsport och ingen gasrelaterad underhållsprocedur att följa. Gassystemet är, ur användarens perspektiv, osynligt.

Detta tillvägagångssätt har tre praktiska fördelar för slutanvändaren:

• Miljööverensstämmelse.Inget SF₆ betyder inga skyldigheter att rapportera F-gas, inget program för upptäckt av läckage och ingen återvinning av uttjänt gas. Utrustningen uppfyller EU:s F-gasförordning utan undantag eller lösningar.
• Förenklat underhåll.En underhållstekniker som öppnar paneldörren hittar samma vakuumbrytare, samma frånskiljarmekanism och samma skyddsreläer som i alla andra moderna GIS. Det finns ingen gashanteringsutrustning att förstå.
• Framtidssäkrad investering.Eftersom SF₆-restriktionerna skärps globalt, kommer utrustning som inte innehåller SF₆ inte att möta skärpta servicerestriktioner, stigande gaskostnader eller obligatoriska eftermonteringskrav.

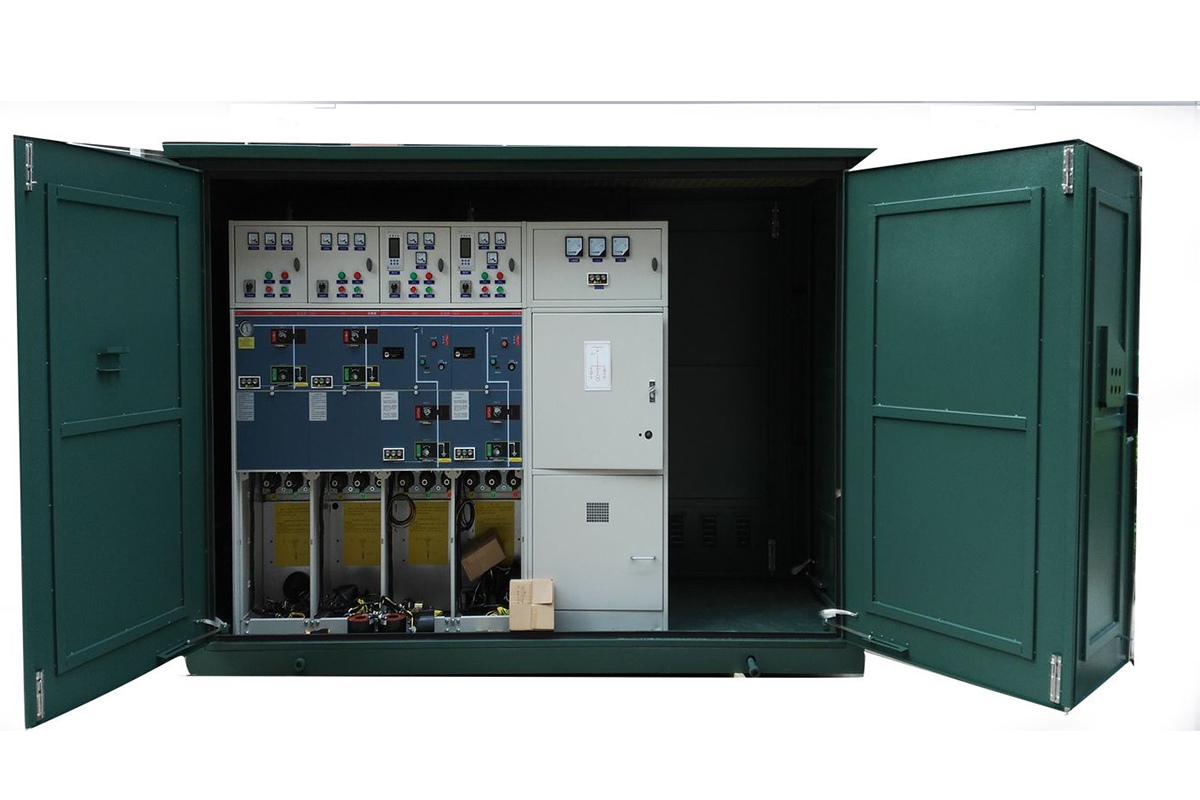

Där GIS används

GIS-teknik används överallt där utrymmet är begränsat, tillförlitlighet är kritisk eller miljöförhållanden gör luftisolerad utrustning opraktisk:

• Stadsstationer där fastighetskostnader gör kompakt utrustning till en ekonomisk nödvändighet.
• Vindkraftskollektorstationer där ställverk måste fungera tillförlitligt i avlägsna, ibland tuffa miljöer med begränsad tillgång till underhåll.
• Datacenter där drifttidsgarantier och ESG-åtaganden kräver SF₆-fri utrustning med lågt underhåll.
• Industriella anläggningar med korrosiv atmosfär, höga dammhalter eller hög luftfuktighet som skulle försämra exponerade luftisolerade ledare.
• Infrastruktur som flygplatser, tunnelbanor och tunnlar, där brandsäkerhet och kompakthet inte är förhandlingsbara.

Vanliga frågor

F: Kan ett GIS repareras om gasen läcker?

S: För en förseglad för livet torr luft GIS är tanken svetsad och testad på fabriken och är inte konstruerad för att öppnas på plats. Om tanken någonsin äventyras, byts vanligtvis hela panelen ut. Det är därför det är viktigt att testa tankens integritet under tillverkningen. Men gasläckage från en korrekt tillverkad förseglad tank är extremt sällsynt under utrustningens livstid.

F: Hur vet du att vakuumbrytaren fortfarande fungerar?

S: Vakuumintegriteten verifieras under rutinmässig fabrikstestning via ett högpotentialtest över de öppna kontakterna. Under drift är vakuumbrytare underhållsfria och försämras inte med tiden. Den enda slitagemekanismen är kontakterosion under felavbrott, vilket beror på brytarens märkta elektriska uthållighet.

F: Är torr luft GIS fysiskt större än SF₆ GIS?

S: Vid mellanspänningsnivåer upp till 40,5 kV är storleksskillnaden minimal och passar inom standardpaneldimensioner. Tillverkare har optimerat tankgeometrier under år av utveckling för att minimera fotavtrycket från torrluftskonstruktioner.

F: Vilka standarder gäller för GIS?

S: Metallkapslad GIS är typtestad enligt IEC 62271-200. Strömbrytaren inuti är testad enligt IEC 62271-100. Intern bågsklassificering (IAC) testas enligt IEC 62271-200 bilaga A. COTENELE tillhandahåller fullständiga typtestcertifikat från oberoende IEC-ackrediterade laboratorier med varje offert.

Slutsats: Behärska grunderna

Ett gasisolerat ställverk fungerar genom att täta högspänningsledare i en gasatmosfär som isolerar dem från varandra och från jord, vilket gör att hela enheten kan göras mycket mindre än dess luftisolerade motsvarighet. Inuti den förseglade miljön bryter vakuumbrytare kretsen, frånskiljare ger synlig isolering, jordningsbrytare gör utrustningen säker att vidröra, och ett nätverk av mekaniska förreglingar säkerställer att dessa operationer endast kan utföras i rätt sekvens.

Övergången från SF₆ till torr luft har inte förändrat denna grundläggande arkitektur. Den har helt enkelt ersatt gasen med en som inte bär ett årtusendelångt miljöansvar. För ingenjörer och inköpare är förståelsen för hur ett GIS fungerar grunden för att specificera rätt utrustning, verifiera tillverkarens påståenden och säkerställa att det ställverk som installeras idag fortfarande kommer att skydda nätverket om tre decennier.
