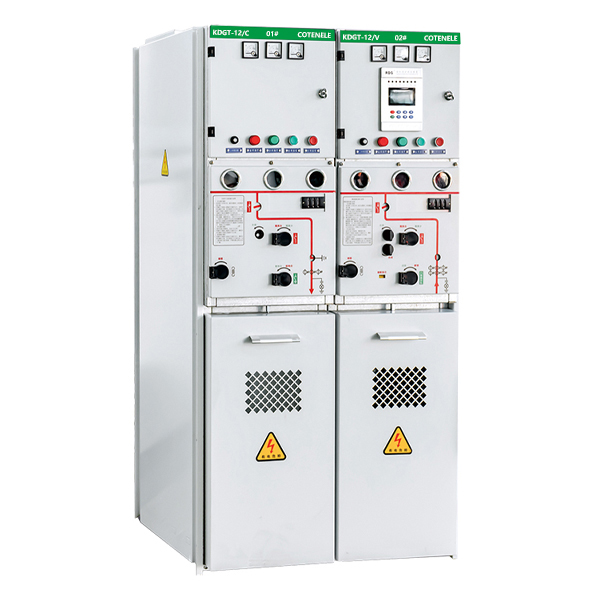

Mediumspänning Solid Isolerad Ring Huvudenhet

I många år har Cotenele engagerat sig i innovation och forskning och utveckling av nya produkter och teknologier, och Medium Voltage Solid Insulated Ring Main Unit är en av våra nyutvecklade nya produkter.Medium Voltage Solid Insulated Ring Main Unit representerar en viktig riktning i utvecklingen av intelligent och integrerad teknik för mellanspänningsställverk. Det har kärnfördelarna med miljövänliga isoleringsmaterial och bättre tillförlitlighet. Efter att kontinuerligt övervinna material- och processutmaningar, blir det gradvis ett idealiskt val i många viktiga tillämpningsscenarier.

Visa mer >> Skicka förfrågan >>

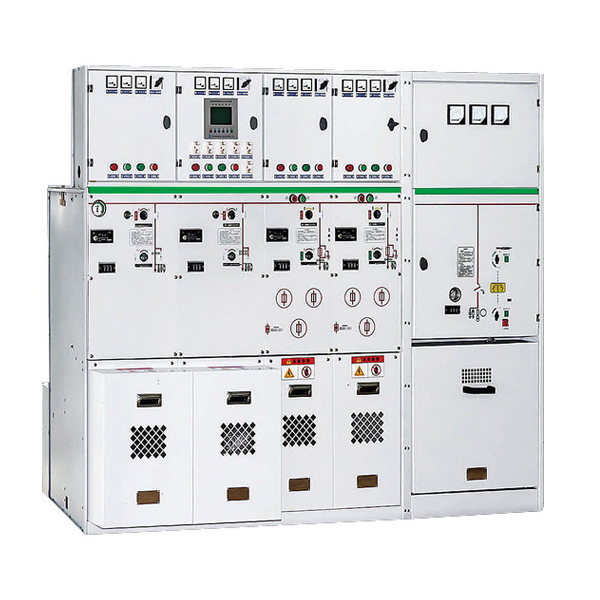

36KV Miljövänlig Ring Huvudenhet

Som en viktig RMU-tillverkare och exportör i Kina har Cotenele tillhandahållit ett stort antal 36KV Environmentally Friendly Ring Main Unit-produkter för distributionssystem i Europa och Sydamerika i många år. Dessa miljövänliga gasisolerade ringhuvudenheter används i stor utsträckning i stadsdistributionsnätverk, industriella och kommersiella applikationer, konstruktion av transportinfrastruktur och andra områden. Det viktiga kännetecknet hos dessa typer av SF-ringar och att de inte innehåller luftringar och inte innehåller luftringar. kväve som isoleringsgas, vilket är fördelaktigt för att skydda miljön.

Visa mer >> Skicka förfrågan >>

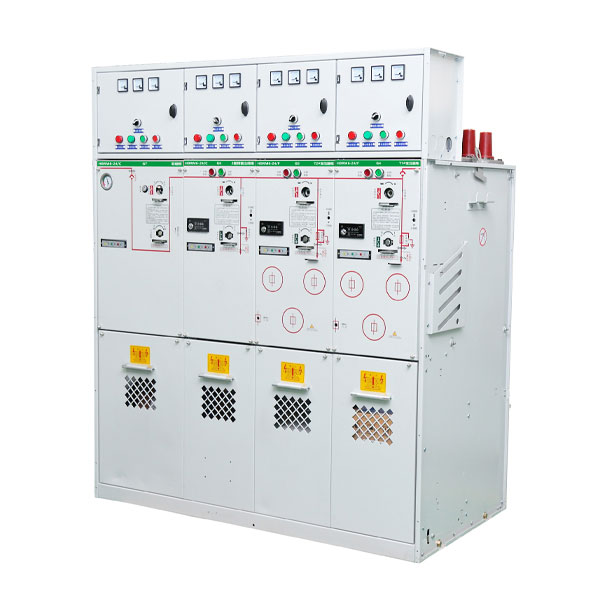

24KV SF6 Gratis miljövänligt ställverk

Cotenele är en stor tillverkare av 24KV SF6 Free Environmentally Friendly Switchgear i Kina, den viktigaste egenskapen hos 24kV miljövänliga ställverk är att detta mellanspänningsställverk eller ringhuvudenhet inte längre använder SF₆ (svavelhexafluorid), en traditionell växthusgas, som sitt isolerande medium. Istället använder den miljövänliga gaser som torr luft och kväve (N₂), eller fasta isoleringsmaterial, för att ge isolering. 24KV RMU SF6 Free Environmentally Friendly Switchgear uppfyller relevanta internationella standarder som IEC 62271-serien, EU F-gasförordning (EU) 2024/2SIULN serien, 2024/573, C3SI ULN, standarder.

Visa mer >> Skicka förfrågan >>

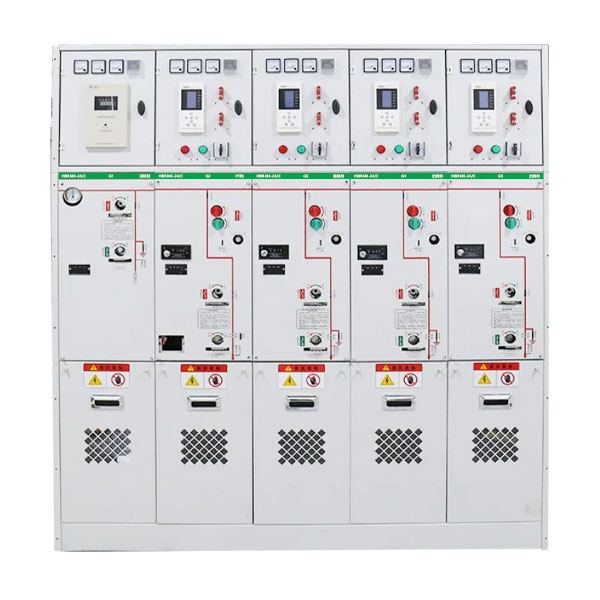

12KV Miljövänligt gasisolerat ställverk

Cotenele är en stor tillverkare och exportör av ställverk i Kina, och vårt 12KV miljövänliga gasisolerade ställverk har fått ett brett erkännande från användare på de europeiska och sydamerikanska marknaderna. Detta miljövänliga gasisolerade ställverk använder torrluft och kväve under lågt tryck och andra miljövänliga gaser, som t.ex. det allmänt använda isoleringsnätet i industriella och civila distributionsnät, och andra distributionsnät i industriella och civila distributionssystem. transformatorstationer, transformatorstationer för industri- och gruvföretag, urbana bostadsområden, flygplatser, järnvägar och andra platser.

Visa mer >> Skicka förfrågan >>

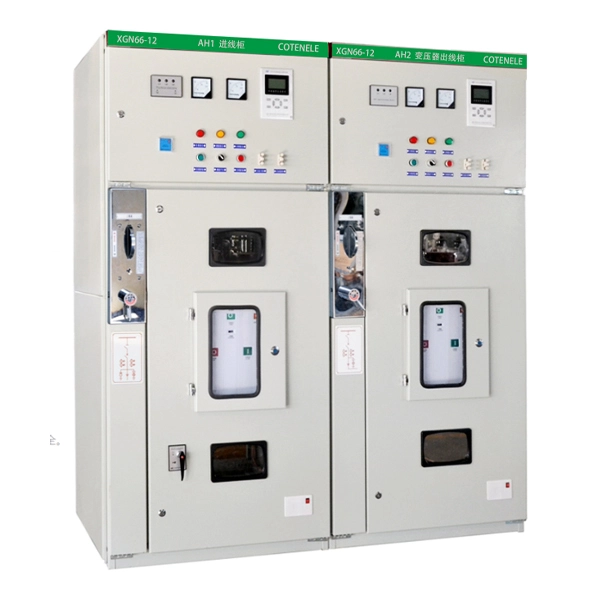

11KV RMU mellanspänningsring Huvudenhet MV ställverk

Cotenele är en stor tillverkare och leverantör av mellanspänningsringhuvudenheter och deras interna kärnkomponenter i Kina, Våra mellanspännings-RMU:er exporteras huvudsakligen till regioner som Europa och Mellanöstern. XGN66-12-serien 11KV RMU Medium Voltage Ring Main Unit MV Switchgear är ett inomhus fast AC metallkapslat ställverk designat för 405 kV 30 ström HzV,-405 kV. system. Den används i stor utsträckning för kraftdistribution, kretsstyrning och skydd i applikationer som transformatorstationer, industrianläggningar, höghus, bostadsområden och padmonterade transformatorer.

Visa mer >> Skicka förfrågan >>

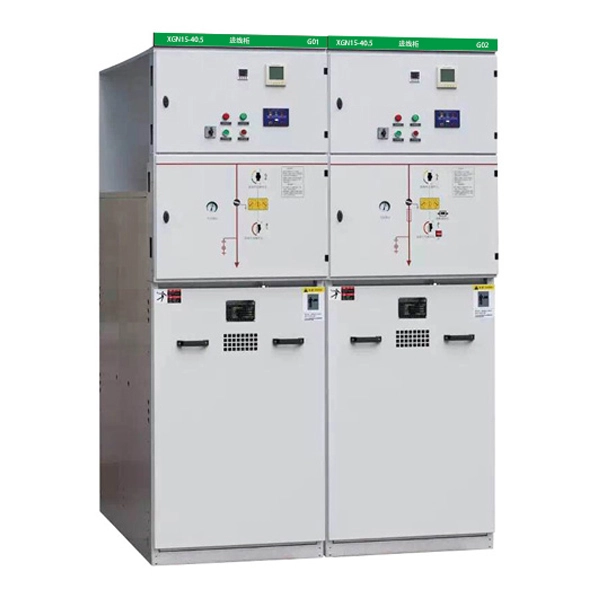

33KV RMU MV Gasisolerad Ring Huvudställverk

Cotenele är en av huvudleverantörerna av HXGN-40.5-serien 33KV RMU MV gasisolerade ringhuvudställverk till State Grid Corporation i Kina. Våra ringhuvudenheter säljs inte bara på hemmaplan, utan exporteras också till flera länder och regioner i Afrika, Europa och Mellanöstern. HXGN-40.5-seriens 35KV mellanspänningsringhuvudenhet är en 50Hz AC trefas inomhusdistributionsutrustning för medelspänning. Den har egenskaperna för säker användning, opåverkad av klimatet, enkel installation, minimalt underhåll och kompakt storlek, och är lämplig för installation i transformatorstationer av boxtyp.

Visa mer >> Skicka förfrågan >>

Vad är en ringhuvudenhet?

En Ring Main Unit (RMU) är en uppsättning mellanspänningsställverk som används i distributionsnät. Den integrerar nyckelkomponenter som lastbrytare och säkringar i en metall- eller icke-metallhölje.

Den är uppkallad efter dess vanliga tillämpning i ring-typ distributionsnät, som ger hög strömförsörjning tillförlitlighet. I en sådan ringkonfiguration bildar distributionsledningarna en sluten slinga, vilket gör att ström kan tillföras från båda riktningarna.

När ett fel uppstår på en sektion av linjen kan den felaktiga sektionen snabbt isoleras och strömmen kan återställas från den motsatta sidan, vilket minimerar avbrottsintervallet.

RMU isoleringstyper

SF₆ gasisolerad typ (utmärkt prestanda men hög växthuspåverkan, fortfarande allmänt använd)
Solidisolerad typ (miljövänlig och säker, ersätter gradvis SF₆)
Luftisolerad typ (lägre kostnad men större storlek)
Miljövänlig gasisolerad typ (framtida utvecklingstrend)

RMU:er används i stor utsträckning i stadsdistributionsnätverk, kommersiella byggnader, industri- och gruvföretag, infrastrukturprojekt och förnybara energisystem.

Interna kärnkomponenter

Lastbrytare (för att skapa och bryta lastström)
Säkring (för att bryta felström)
Jordningsbrytare (för underhållssäkerhet)

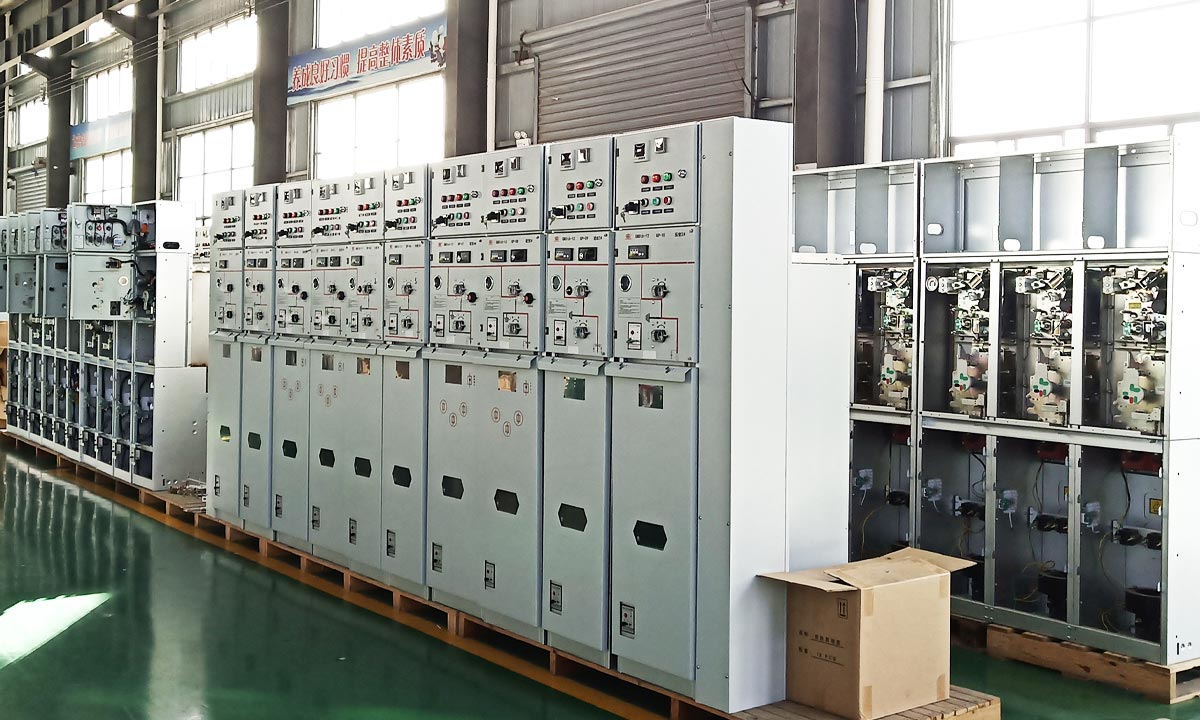

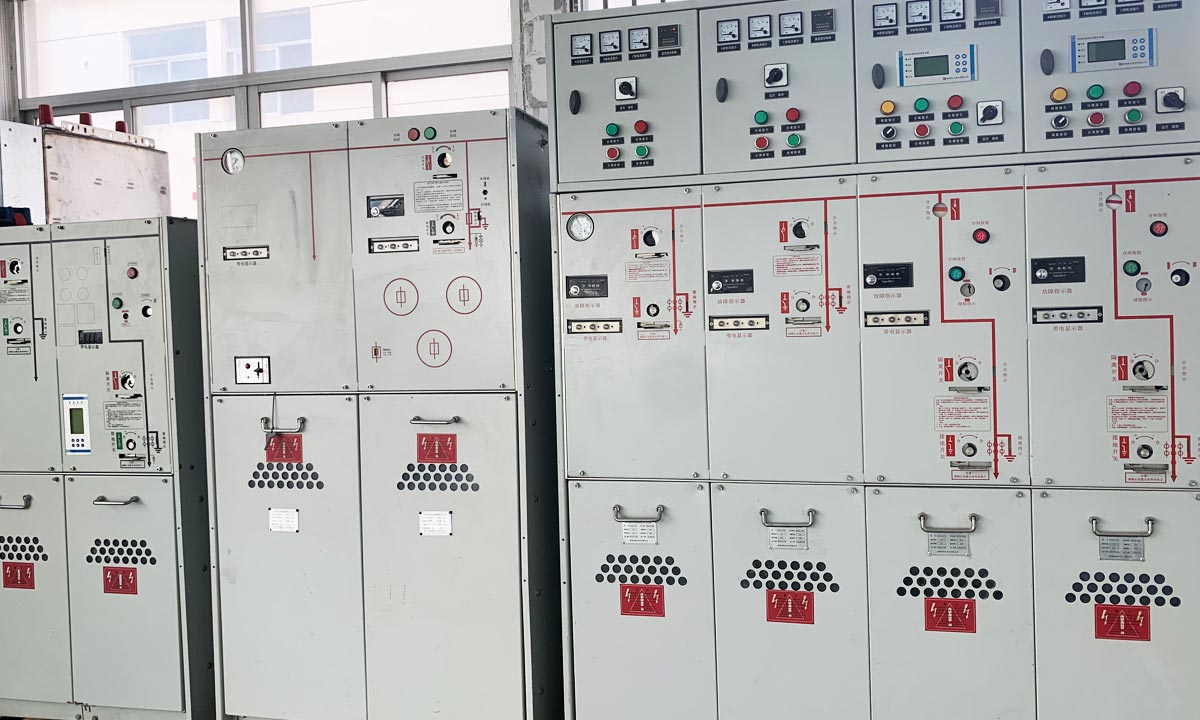

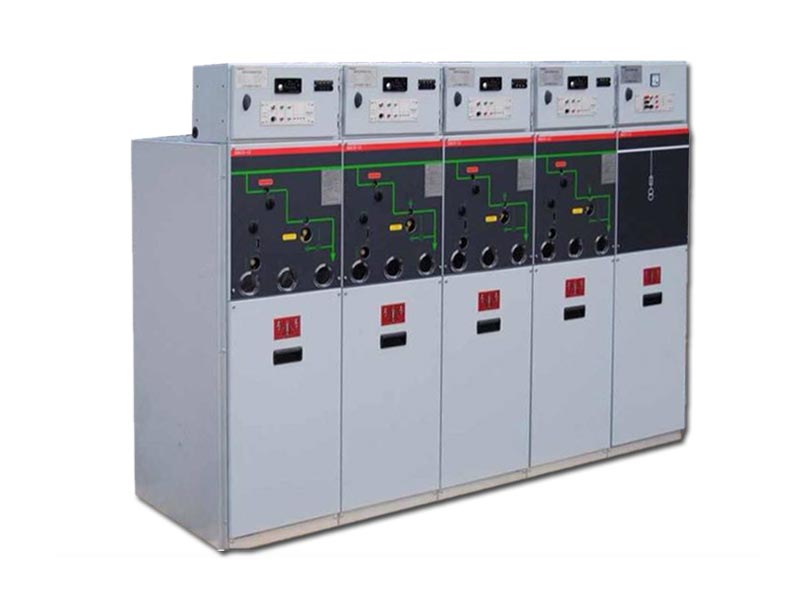

Ring Main Unit

Varför kallas det ett ringnät?

I traditionella kraftdistributionssystem levereras el i en radiell struktur från en enda transformatorstation. Om ett fel uppstår upplever nedströmsanvändare avbrott.

Ett ringnätverk ansluter flera RMU-skåp till en sluten krets. Under normal drift körs systemet i ett tillstånd med öppen slinga, vilket tillåter strömförsörjning från båda hållen utan att kortslutning bildas.

När ett fel uppstår isoleras den felaktiga sektionen och den normalt öppna punkten stängs för att återställa strömmen från motsatt riktning, vilket förbättrar tillförlitligheten och flexibiliteten.

Konstruktion och nyckelkomponenter

Lastbrytare (C-enhet)

Kan säkert skapa och bryta normal belastningsström men kan inte avbryta kortslutningsströmmar.

Säkring (F-enhet)

Kombinerad med lastbrytare för transformatorskydd. Vid feltillstånd går säkringen och löser strömbrytaren.

Strömbrytare (V-enhet)

Använder vakuumbrytare för att bryta felströmmar. Används vanligtvis för inkommande kretsar och kritiska belastningar.

Helt isolerad och förseglad design

Moderna RMU:er använder SF₆-gas eller miljövänliga gaser i en förseglad tankstruktur. Detta säkerställer kompakt design, hög tillförlitlighet och motståndskraft mot damm, fukt och föroreningar.

Huvudsakliga användningsområden

Bostadskomplex
Kommersiella byggnader
Stadsdistributionsnät
Industriparker och fabriker

Klassificering av ringhuvudenheter

Av isoleringsmedium

SF₆ gasisolerad typ
Solid isolerad typ
Luftisolerad typ
Miljövänlig gasisolerad typ

Typ	Isoleringsmedium	Nyckelegenskaper	Miljöanmärkning
SF₆-isolerad RMU	Svavelhexafluorid (SF₆)	Kompakt, helt förseglad, opåverkade miljöförhållanden, långa underhållsintervall.	SF₆ har hög global uppvärmningspotential; verktyg övergår till alternativ.
Miljövänlig gasisolerad RMU	Naturgaser eller gaser med låg GWP (torr luft, kväve, fluornitril/fluorketonblandningar)	Samma kompakta fotavtryck som SF₆enheter, avsevärt minskad miljöpåverkan	Kallas ofta "grön gas" eller "miljövänliga" RMU.
Luftisolerad RMU (AIR)	Omgivande luft	Större fotavtryck, lägre kostnad i förväg, enkel visuell inspektion.	Används vanligtvis inomhus där utrymmet inte är kritiskt.
Solid-isolerad RMU	Fasta dielektriska material (t.ex. epoxiharts)	Inga växthusgaser, helt tät mot fukt och föroreningar, kompakt, minimalt underhåll.	Klassificeras ofta i kategorin miljövänlig.

Efter funktionell enhet

C-enhet: Lastbrytarenhet
F-enhet: Switch-säkring kombinationsenhet
V-enhet: Vakuumbrytare
G-enhet: Sectionalizer eller isoleringsenhet

Enhetstyp	Kärnkomponenter	Fungera
C-enhet	Strömbrytare	Gör, bär och bryter både normala belastningsströmmar och kortslutningsströmmar. Används för matarskydd där frekventa felavbrott krävs.
F-enhet	Last-Break Switch +FuseCombination	Lastbrytaren hanterar normala lastströmmar; säkringen ger kortslutningsskydd. Används vanligen för transformatormatarenheter.
V-enhet	Vakuumbrytare	Liknar C men specifikt med vakuumbrytare. Lämplig för applikationer som kräver snabb och pålitlig felsökning.
G-enhet	Frånskiljare (lsolator)	Ger synlig isolering och jordning men kan inte bryta lastström eller felström. Används som en inkommande/utgående isoleringspunkt eller för sektionering.
SL/S-enhet	Lastbrytare (fristående)	Skapar och bryter normala belastningsströmmar men inkluderar ingen säkring. Används för inringning/ringning av enheter i en slinga.

RMU vs metallklädda ställverk

Metallklädda ställverk använder helt separerade fack för samlingsskenor, strömbrytare och kabelsektioner, vilket ger hög säkerhet och synlighet för isoleringspunkter.

RMU, å andra sidan, är kompakta, helt slutna system designade för distributionsnätverk som kräver tillförlitlighet, litet fotavtryck och minimalt underhåll.

Särdrag	Ring Main Unit (RMU)	Metallklädda ställverk (t.ex. KYN)
Fotavtryck	Kompakt; bredd vanligtvis 300-600 mm	Större; bredd vanligtvis 800-1000 mm
Isolering	Mestadels gasisolerad (SF₆eller alternativ) i slutna tankar	Mestadels luftisolerad med synliga samlingsskenor
Primära omkopplare	Lastbrytare +säkringar (främst)	Vakuumbrytare (främst)
Kosta	Lägre, på grund av enkelhet och kompakthet	Högre, med mer avancerat skydd
Typisk roll	Sekundär distribution, ringnät, kompakta transformatorstationer	Primär distribution, understationsmatare, direktstart av stora motorer

Varför välja Cotenele?

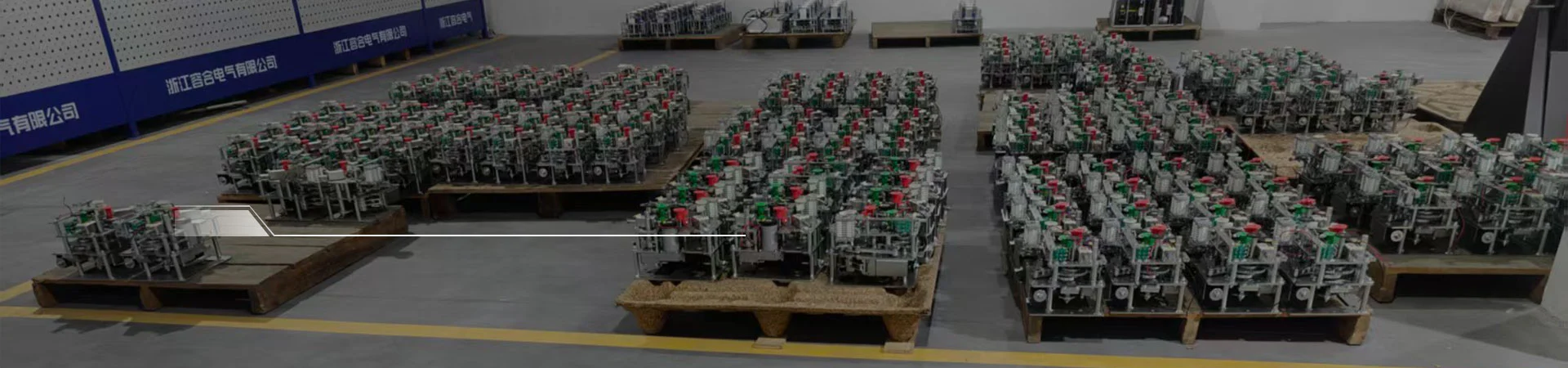

Cotenele är en viktig partner till State Grid Corporation of China. Vi driver en egen fabrik som täcker över 30 000 kvadratmeter.

Vårt produktsortiment omfattar gasisolerade ställverk, miljövänliga ställverk och ringhuvudenheter med märkspänningar från 12 kV till 40,5 kV.

Alla interna komponenter tillverkas i egen regi. Vi är certifierade med ISO9001, ISO14001 och ISO18001.

Våra produkter används i stor utsträckning inom kraft-, järnvägs-, petrokemiska och kommunala byggindustrier. Vårt huvudkontor ligger i Liushi Town, Yueqing City, Wenzhou, känd som Kinas "elektriska huvudstad".

En Ring Main Unit är en kompakt och mycket pålitlig mellanspänningsställverkslösning. Det möjliggör nätverksdrift av ringtyp, vilket förbättrar strömförsörjningens tillförlitlighet och driftsflexibilitet.

Modern RMU-teknik utvecklas mot:
