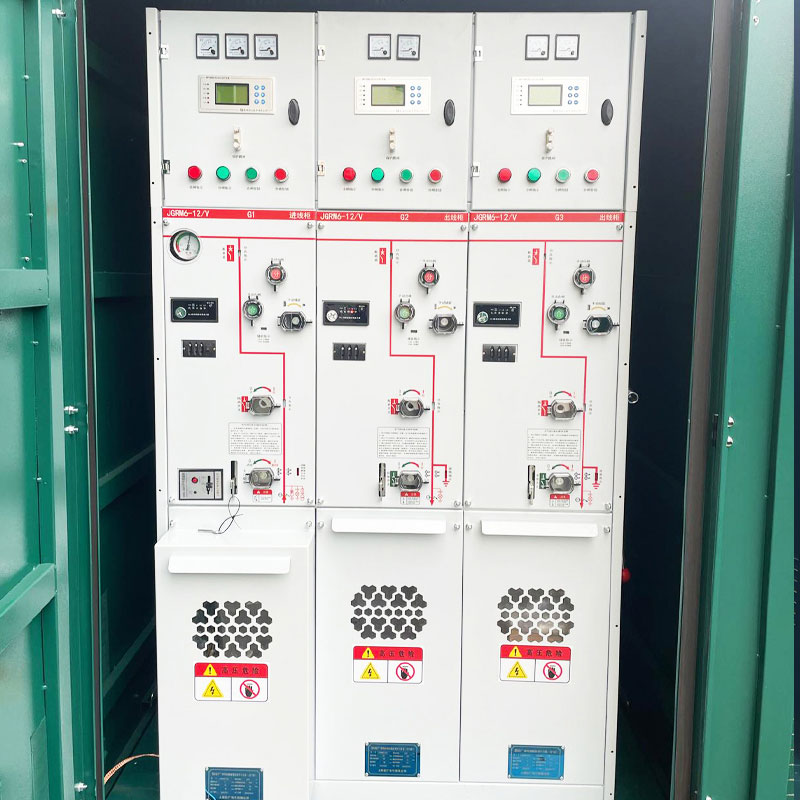

12KV Miljövänligt gasisolerat ställverk

Eftersom marknadsandelen för miljövänliga ställverk fortsätter att växa globalt, har Cotenele blivit en av viktiga leverantörer av 12KV miljövänliga gasisolerade ställverk inom kraftindustrin.

12kV miljövänligt gasisolerat ställverk avser metallslutna ställverk som används i kraftsystem med en märkspänning på 12 kV för att ta emot och distribuera elektrisk energi, där isolerings- och ljusbågssläckningsmediet inte i första hand är SF₆ (svavelhexafluorid, en potent växthusgas). Istället använder den teknologier som torr luft, kväve, miljövänliga gasblandningar eller fasta isoleringsmaterial, som syftar till att minska eller eliminera utsläpp av växthusgaser och miljöföroreningar. Våra miljövänliga  gasisolerade ställverk uppfyller den relevanta internationella standarden som IEC 62271， (EU) 237 IE/024 C57EE/C724/C524/C. UL/NEMA standarder

Varför miljövänlig?

Kärnan "miljövänlighet" återspeglas i:

• Miljövänligt isoleringsmedium: Sf6-fria, primära delar, som strömbrytare, samlingsskenor, är förseglade i en gastank av rostfritt stål fylld med miljövänlig gas som torr luft och N2. Vakuumbrytare hanterar kortslutningsbrytning. Torr luft eller kväve med en global uppvärmningspotential (GWP) nära noll. I slutet av sin livscykel kan gasen släppas ut direkt i atmosfären utan särskild återvinning.
• Återvinningsbara material: Över 90% av materialen kan återvinnas när produkten tar slut, detta kan minska resursslöseri och miljöföroreningar.
• Lågkoldioxiddrift: Vissa modeller minskar energiförbrukningen genom optimerad design och naturlig konvektionskylning (fläktlös drift).

Arbetsvillkor

1. Omgivande lufttemperatur: max +40°C, minimum -50°C

2. Relativ luftfuktighet: dagligt medelvärde inte större än 95 %, månadsmedelvärde inte större än 90 %

3. Höjd ≤1500 m (under standard uppblåsningstryck)

4. Seismisk intensitet som inte överstiger magnituden 8

5. Platser fria från brand, explosion, kraftig förorening, kemisk korrosion och kraftiga vibrationer

Särskilda villkor:

• För speciella driftförhållanden som skiljer sig från normala driftförhållanden ska överenskommelse träffas mellan tillverkaren och slutanvändaren. Om exceptionellt tuffa driftsmiljöer är inblandade är samråd med tillverkare och leverantör obligatoriskt.
• När elektrisk utrustning installeras på en höjd över 2000 m, ska särskild indikering tillhandahållas så att kapslingens struktur kan justeras under tillverkningen.

Huvudsakliga tekniska parametrar

Strukturen för miljövänliga ställverk/RMU?

12kV miljövänligt ställverk antar vanligtvis en modulär design, med flexibel kombination av funktionella enheter som kan förslutas i en gemensam bensintank eller separat. Strukturen kan arrangeras med övre isolering eller nedre isolering. Huvudkomponenterna är indelade i följande sektioner:

Fack

1. Gasisolerat fack: Ställverkets kärnförseglade kammare, fylld med torr luft eller kväve. Alla primära spänningsförande delar (skenor, brytare, anslutningar) är helt förseglade och uppnår IP67-klassificering, opåverkade av yttre miljö.

2. Mekanismfack: Beläget utanför det gasisolerade facket, inrymmer manövermekanismerna och sekundära komponenter för lokal och fjärrmanövrering.

Kabelfack: Kabelfackets huvudfunktion används för att ansluta inkommande och utgående kablar, vanligtvis placerade i botten av ställverket, utrustade med observationsfönster, belysningsutrustning och mekaniska förreglingsanordningar för säkerhet.

3. Lågspänningsfacket (instrumentlåda): Lågspänningsfacket (instrumentlådan) är vanligtvis placerat på toppen av ställverket och används huvudsakligen för att installera sekundär utrustning som skyddsreläer, intelligenta övervakningsmoduler och energimätare.

4. Tryckavlastningskanal: Tryckavlastningskanalen är placerad på ena sidan av den gasisolerade kammaren och är utrustad med sprängskivor, som säkert kan släppa ut tryck i extrema felsituationer för att säkerställa säkerheten för operatörer och utrustning.

Inre kärnkomponenter:

1. Vakuumbrytare: Den ljusbågssläckande kärnan i strömbrytaren eller lastbrytaren. Den släcker ljusbågen i ett högt vakuum, vilket ger lång livslängd, underhållsfri drift och hög brytkapacitet.

2. Trelägesfrånkoppling: Integrerar stängda, isolerade och jordade positioner. Ofta kombinerad med vakuumbrytaren för kretskoppling och säker isolering. Skillnaden mellan övre och nedre isolering ligger i dess läge i förhållande till brytaren.

3. Huvudskena: Ledare för uppsamling och distribution av elektrisk energi. Sido- eller toppförlängningsanslutningar möjliggör flexibel kombination och expansion mellan ställverksenheter.

4. Manövermekanism: Ger ström för att öppna/stänga strömbrytaren och har ett komplett "fem-förebyggande" mekaniskt förreglingssystem.

5. Intelligent övervaknings- och skyddsutrustning: Inkluderar gasövervakningsutrustning, spänningsnärvaroindikatorer, ström-/spänningssensorer, mikroprocessorbaserade integrerade skyddsreläer och smarta onlineövervakningslösningar (densitetsreläer, tryckmätare, temperatur, fuktövervakning) som stöder distributionsautomation och fjärrkontroll.

6. Övriga komponenter : Kabelavslutningar, överspänningsavledare, instrumenttransformatorer, etc.

Klassificering

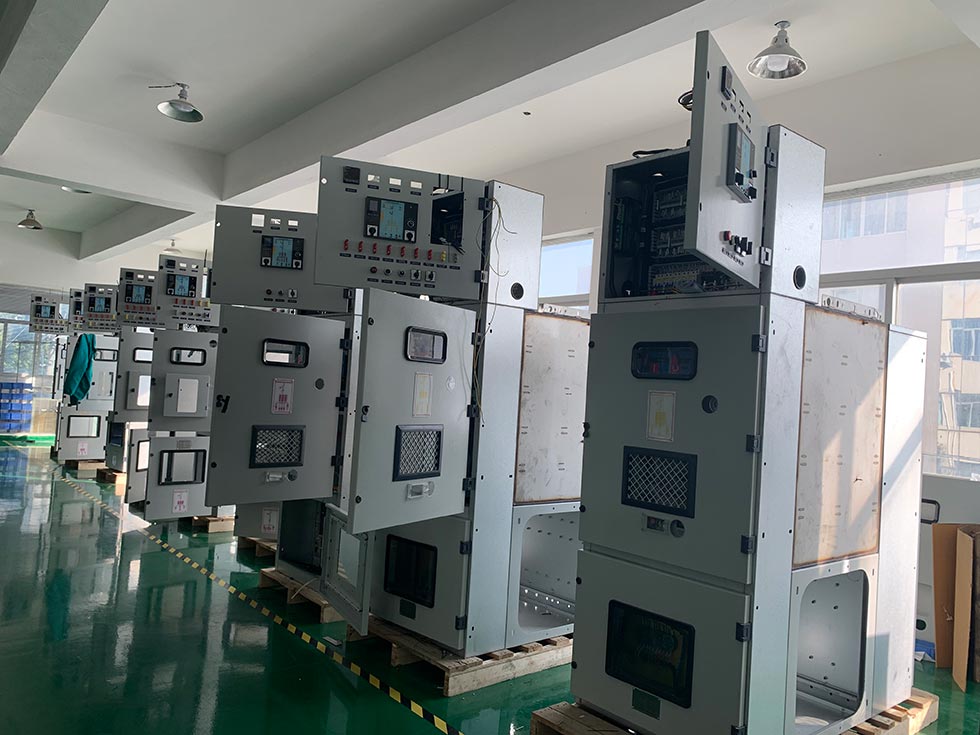

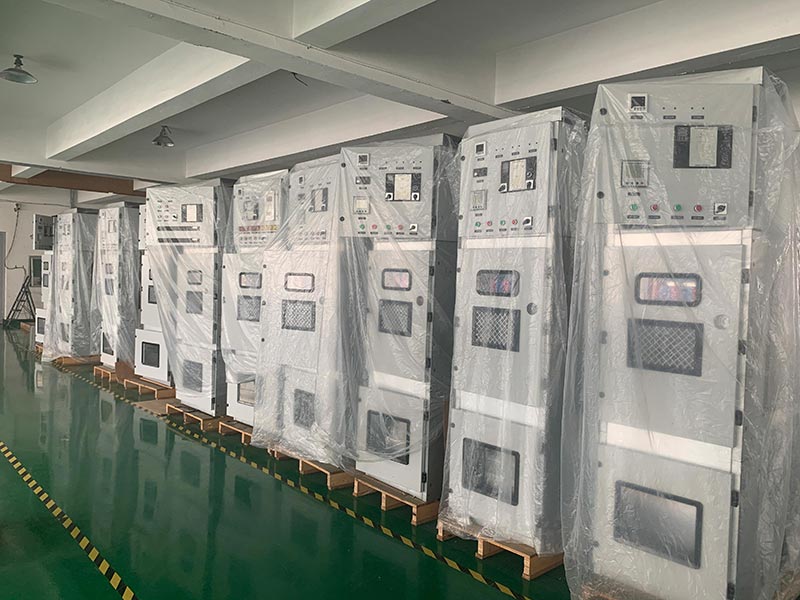

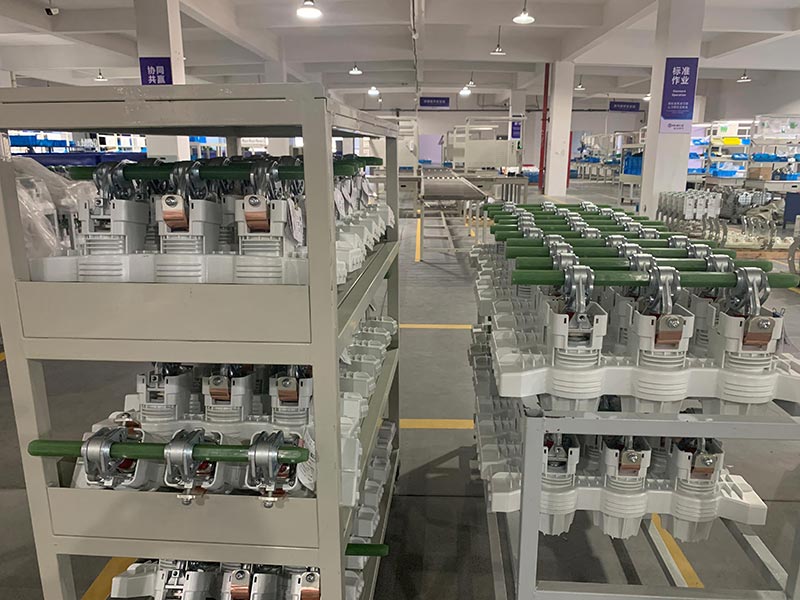

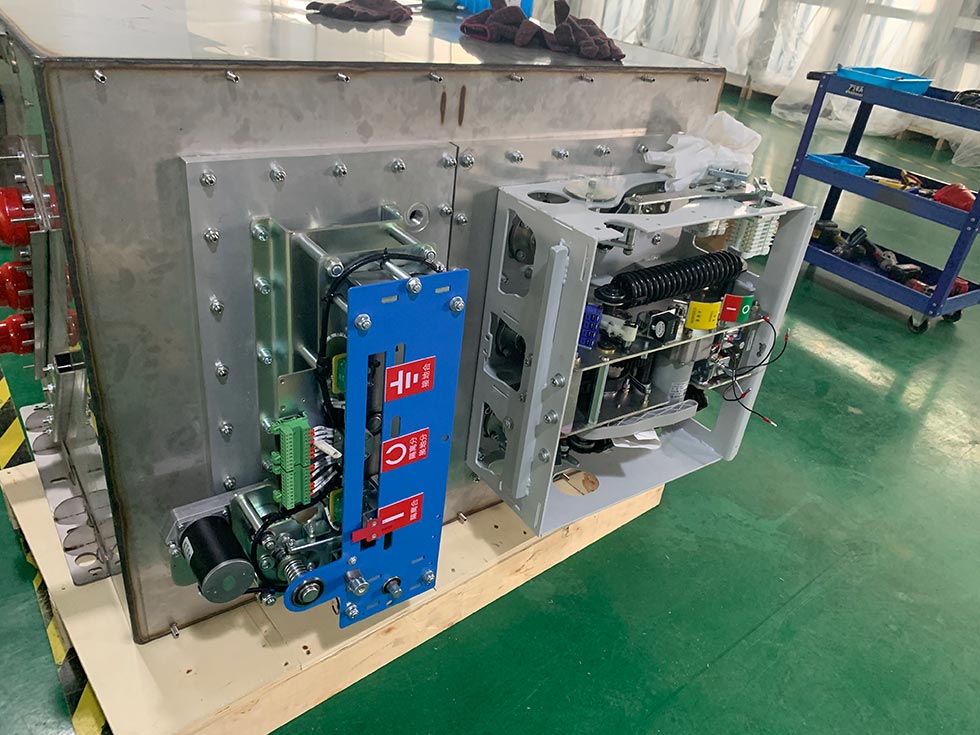

Vår verkstad

Viktiga produktfördelar

1. Grönt & miljövänligt

Isoleringsmedium GWP nära noll eller noll; helt SF₆-fri, inga utsläpp av växthusgaser; hög materialåtervinningsbarhet.

2. Säker och pålitlig

Helt isolerade och förseglade - spänningsförande delar opåverkade av yttre miljö; uppfyller isoleringskraven även vid noll övertryck; hög skyddsklass (IP67 för gastank); komplett femförebyggande förregling.

3. Kompakt struktur

Volym jämförbar med SF₆-ställverk med samma specifikation (bredden kan vara 460 mm, 420 mm, etc.); litet fotavtryck; kan väggmonteras, vilket i hög grad sparar utrymme på transformatorstationen.

4. Underhållsfri eller lågt underhåll

Lång livslängd för vakuumbrytare (t.ex. 10 000 mekaniska operationer); HV-isoleringsdelar som inte är benägna att åldras; huvudkomponenter kräver inget periodiskt underhåll; minskade driftskostnader.

5. Stark miljöanpassningsförmåga

Stabil drift under tuffa förhållanden: hög höjd, extrem kyla, luftfuktighet, föroreningar, saltdimma vid kusten, starka sandstormar.

6. Hög intelligensnivå

Stöder onlineövervakning och tidig varning för gastryck, temperatur, fukt, ström, spänning; integrerar distributionsautomation och IoT-funktioner.

7. Flexibel expansion

Modulär design stöder sidoexpansion, toppexpansion, gemensam gastank eller separata gastankar; bekväm montering och anslutning på plats.

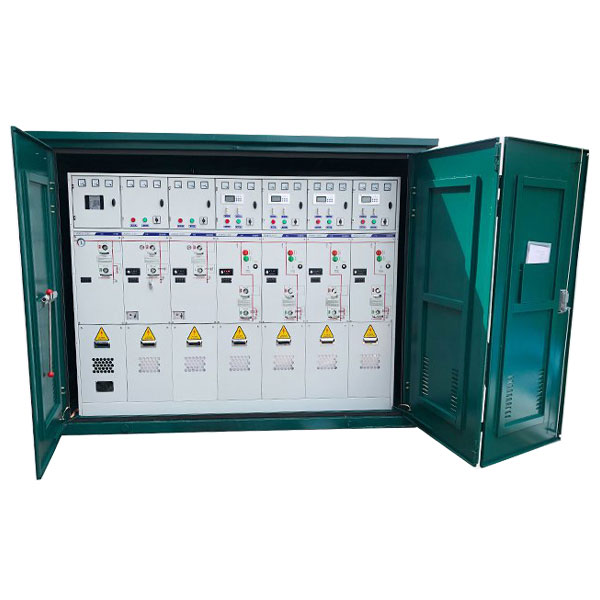

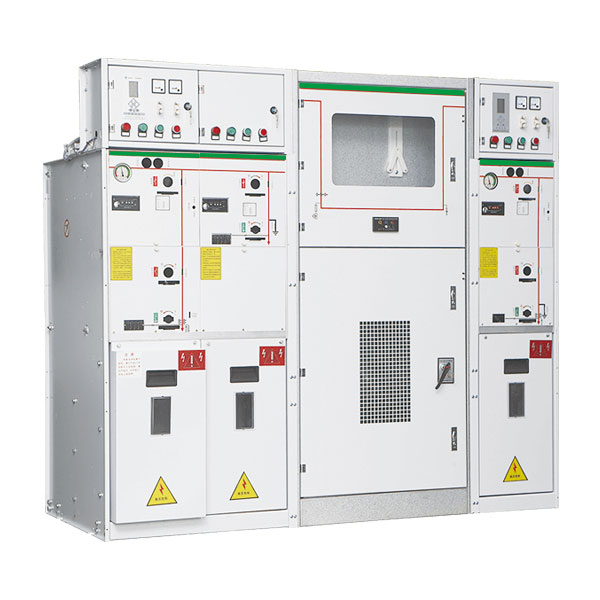

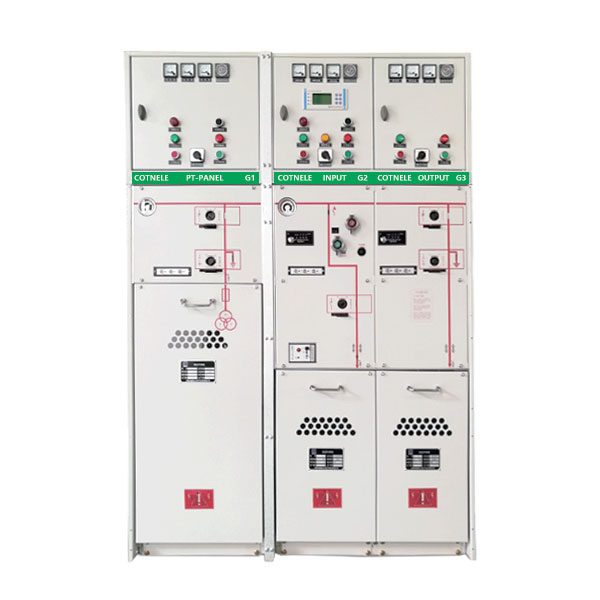

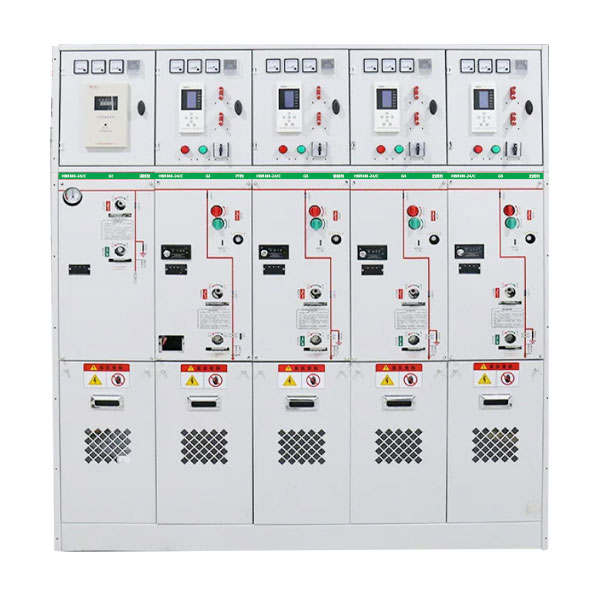

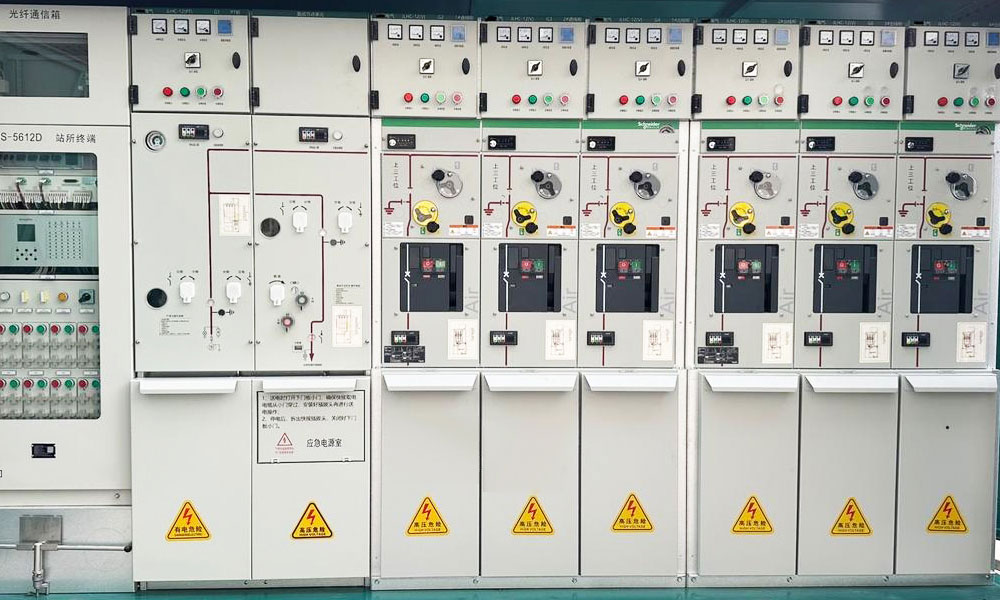

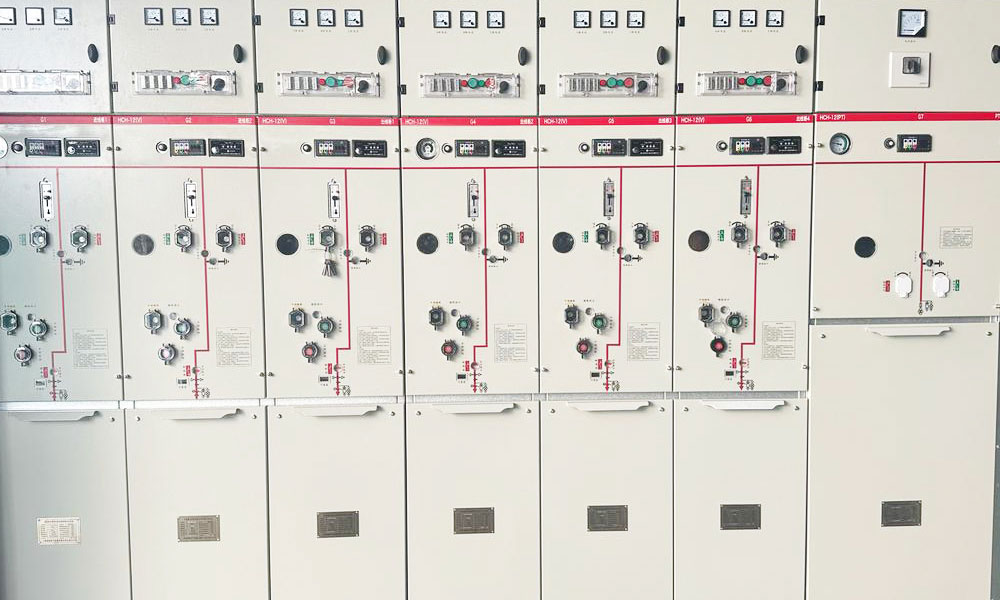

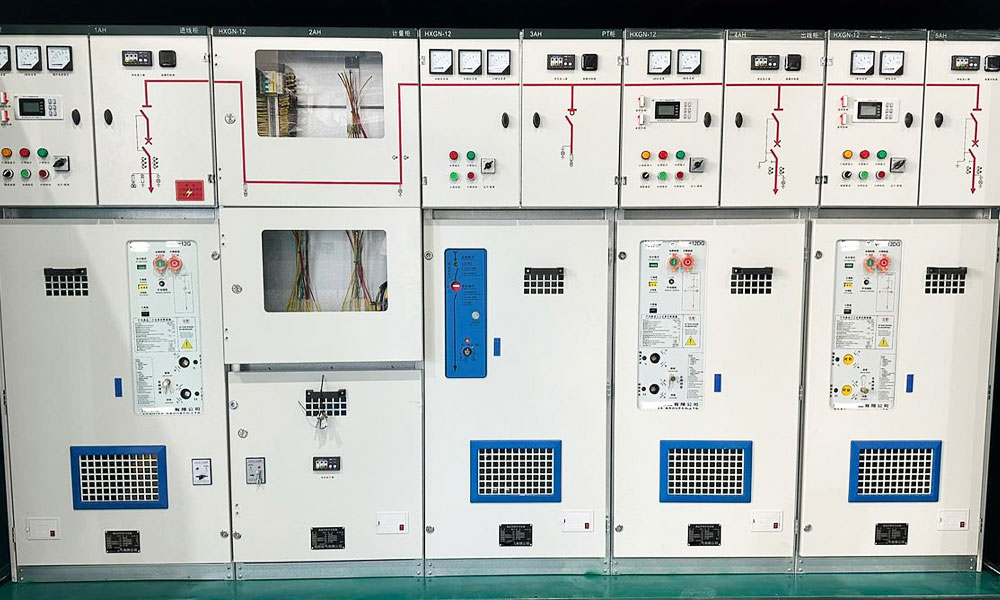

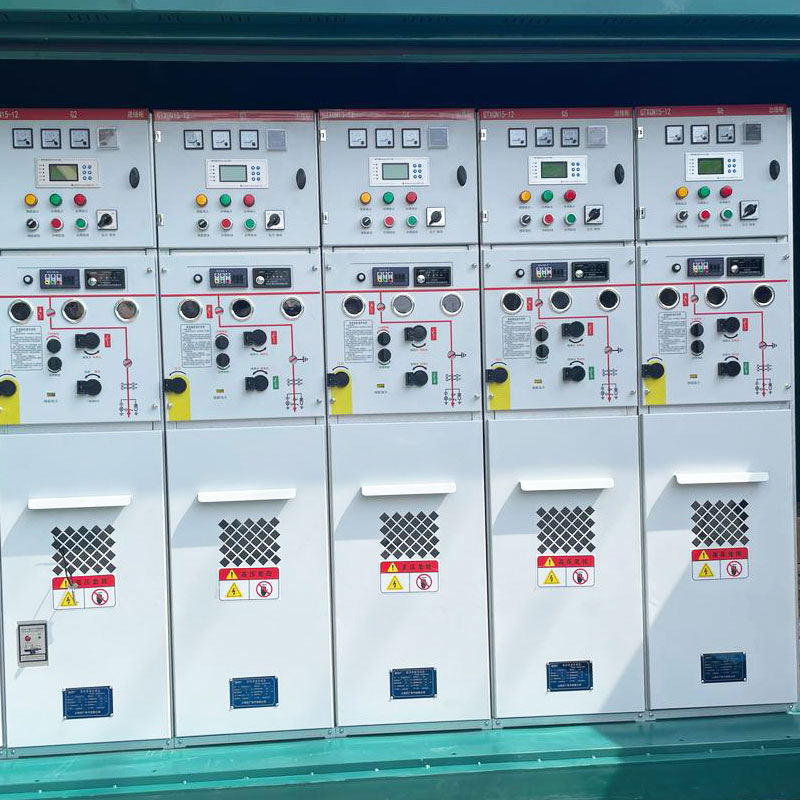

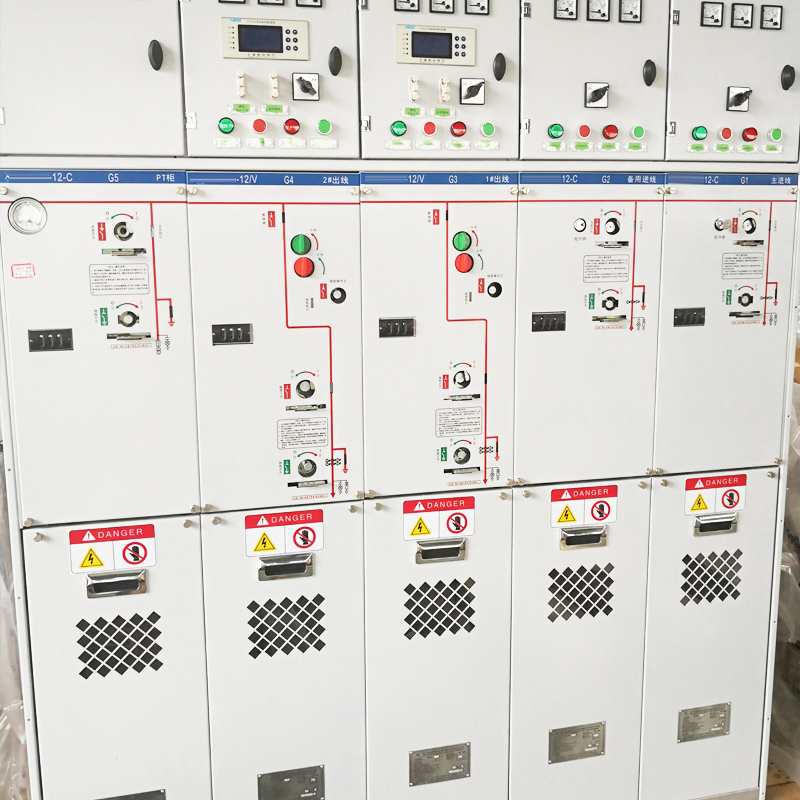

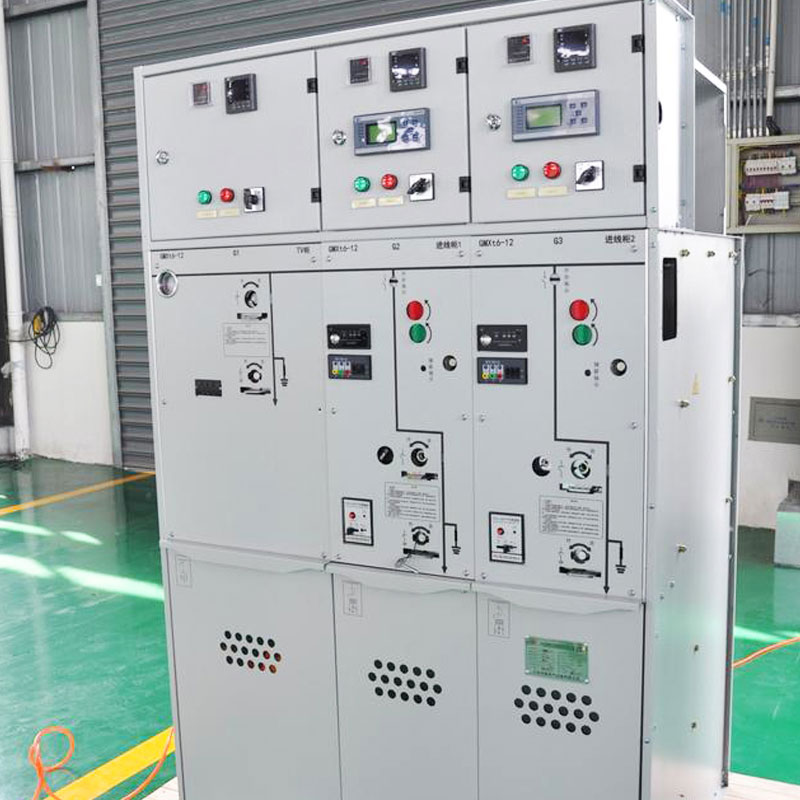

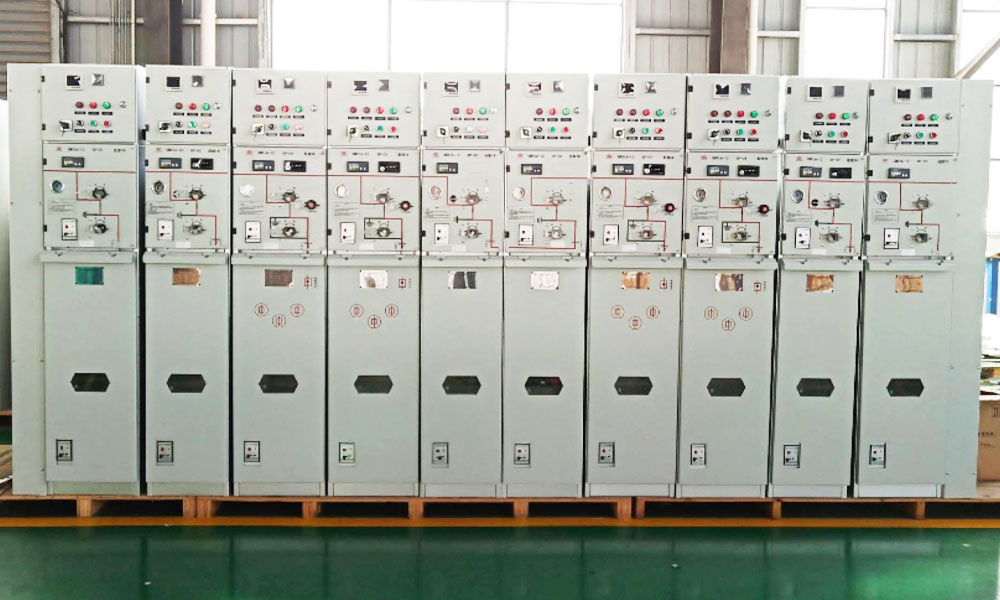

Produkter visar
