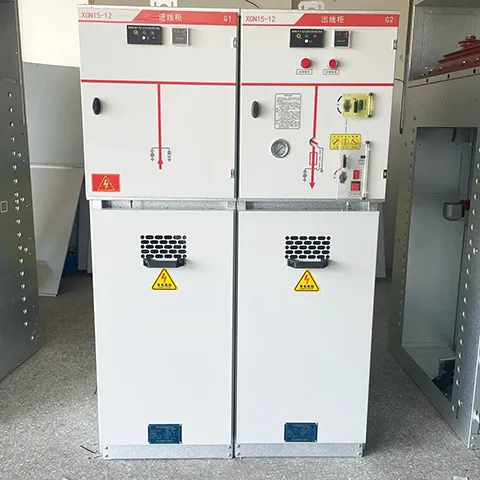

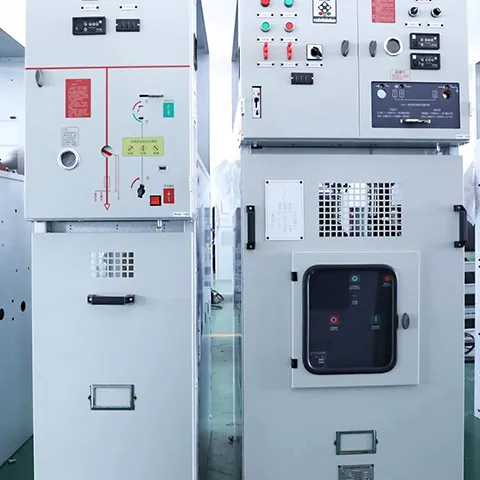

22KV Medium Voltage Ring Huvudenhet RMU Panel

Ringhuvudenhet är en av kärnprodukterna tillverkade av Cotenele, vi kan tillhandahålla RMU:er som är spänningar från 3,6kv till 40,5kv. XGN15-24-serien 22KV Medium Voltage Ring Main Unit RMU Panel är designad för trefas AC 50Hz kraftdistributionssystem med en märkspänning på 24kV. Hela skåpet på ringhuvudenheten använder luftisolering för samlingsskensystemet. Utvecklad för moderna distributionsnätverk är XGN15-24 RMU en kompakt, utbyggbar och skalbar metallsluten ställverkslösning lämplig för distributionsautomationstillämpningar. Produkten uppfyller helt och hållet IEC 62271-200-standarderna och uppfyller kraven för renovering av stadsnät och industriella kraftdistributionsprojekt.

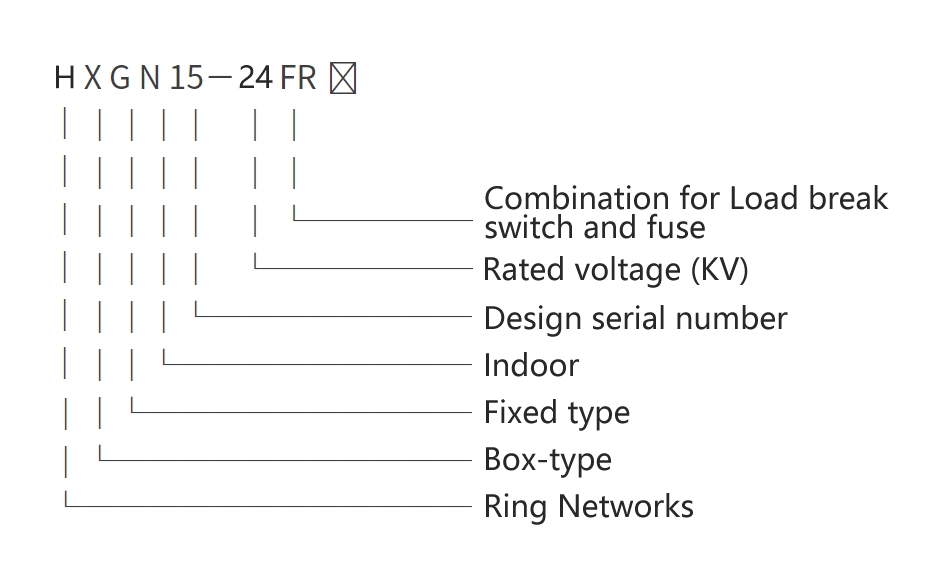

Modell och betydelser

Arbetsvillkor

1. Omgivningstemperaturintervall:Den övre gränsen är +40 °C och den nedre gränsen är –25 °C. Den uppmätta medeltemperaturen under en 24-timmarsperiod får inte överstiga +35 °C.

2. Relativ luftfuktighet:Den dagliga genomsnittliga relativa luftfuktigheten överstiger inte 95 %, och den månatliga genomsnittliga relativa luftfuktigheten förblir under 90 %.

3. Höjd:Höjden överstiger inte 1 000 m över havet.

4. Luftkonditionering:Den omgivande luften är fri från betydande kontaminering av damm, rök, frätande eller brandfarliga gaser, ånga eller saltstänk.

5. Vibrationer och seismiska förhållanden:Externa vibrationer eller markrörelser som uppstår är försumbara och har ingen mätbar inverkan på utrustningen.

Tekniska parametrar

Produktstruktur för XGN15-24

XGN15-24 22KV Medium Voltage Ring Main Unit RMU Panel består av fyra huvudfunktionella fack, varje fack har olika roller inom ställverket:

1. Samlingsskena Fack

Samlingsskenas utrymme är placerat i den övre delen av ringhuvudenheten. Huvudskenorna är sammankopplade och löper genom hela ringens huvudenhet. Denna avdelnings huvudroll är effektiv kraftinsamling och distribution över flera sammankopplade enheter.

2. Lastomkopplarfack (huvudströmbrytarfack)

Lastbrytare (som FLN36-24 eller FLN56) installeras vanligtvis i detta utrymme som huvudställverk. Skalet på lastbrytaren är gjuten av epoxiharts och fylld med svavelhexafluoridgas som ett isolerande medium. Det finns ett observationsfönster på skalet. Dessutom, enligt kundens krav, kan utrymmet även utrustas med en svavelhexafluoridgasdensitetsmätare eller en gasdensitetsmätare med larmkontakter.

3. Kabelfack

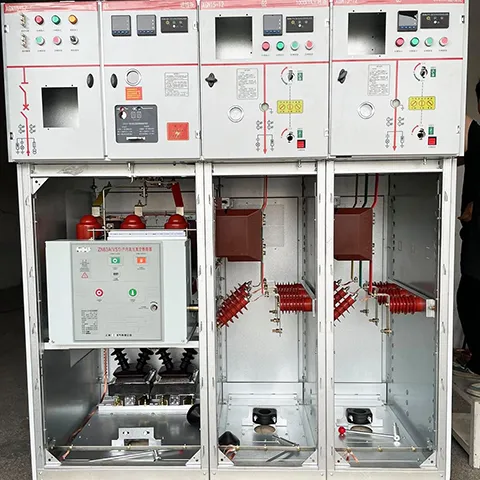

Kabelfack har vanligtvis tillräckligt med utrymme för enkel anslutning av kablar. Både enkel- och trekärniga kablar kan anslutas genom enkla oskärmade kabelavslutningar. Andra komponenter som blixtavledare, strömtransformatorer och jordningsbrytare kan också installeras i detta utrymme. Det finns observationsfönster och säkerhetsförreglingar på fackdörren, medan bottenplattan inkluderar ett tätningslock, kabelklämmor av lämplig storlek och stödramar. För kabelmontage demonteras bottenplattan och frontramen.

4. Lågspänningskontrollfack

Lågspänningsfacket har både roller som ett förreglingssystem och en kontrollpanel. Det finns en fjädermanövermekanism med lägesindikator och en mekanisk förregling i den. Facket kan också utrustas med hjälpkontakter, utlösningsspolar, nödutlösningsmekanismer, kapacitiva strömförande displayer, nyckellås och elektriska manöveranordningar. Hela lågspänningsfacket kan bytas ut vid behov, denna modulariseringsdesign kan förbättra användbarheten.

5. Sammankopplingsmekanismer

Lågspänningsfacket är utrustat med ett femläges mekaniskt förreglingssystem för att förhindra felaktig driftsekvens. Denna omfattande förreglingskonstruktion säkerställer driftsäkerheten.

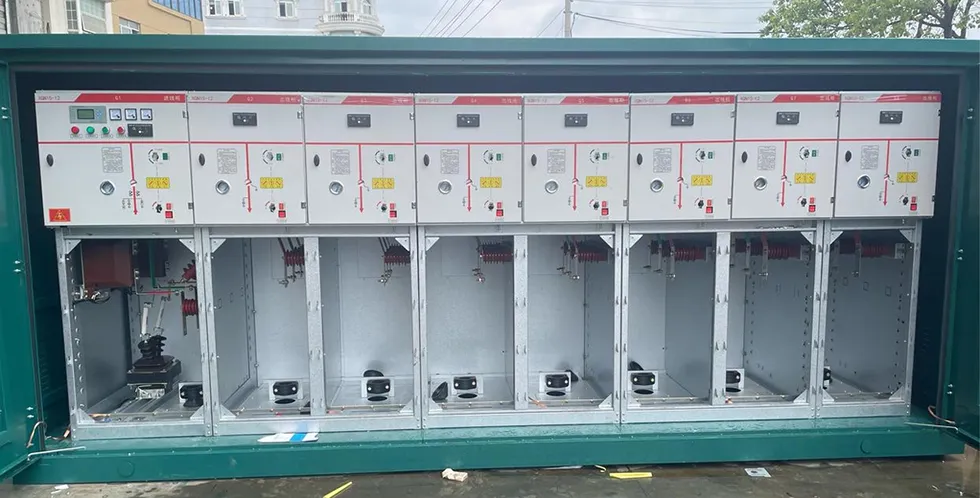

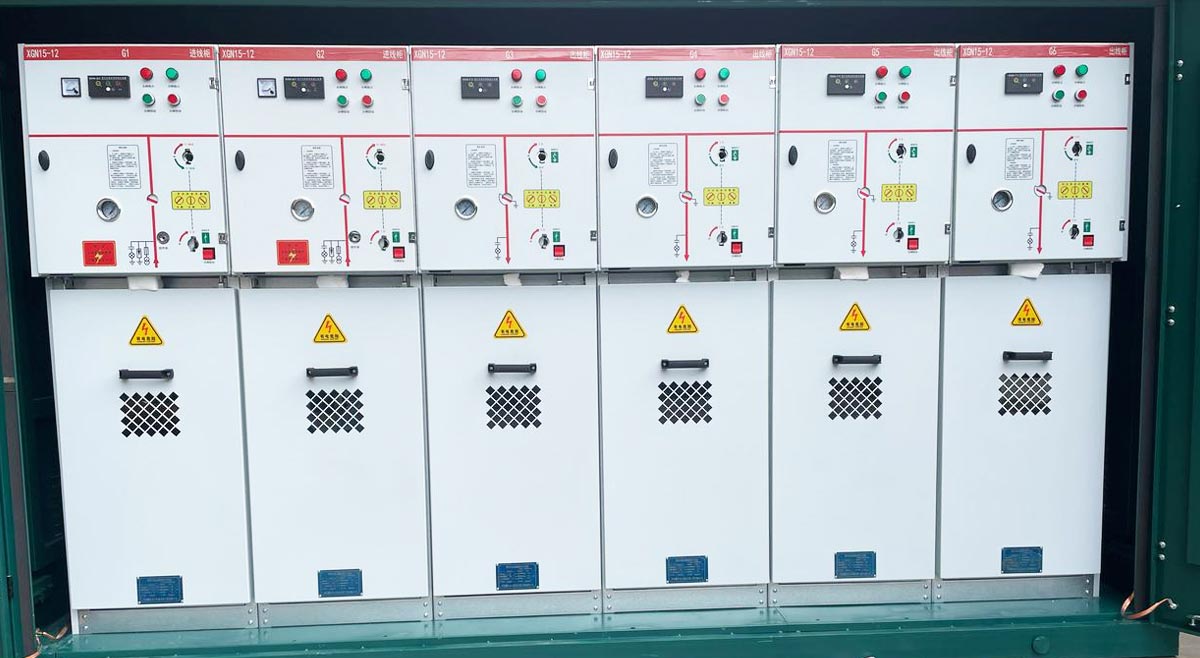

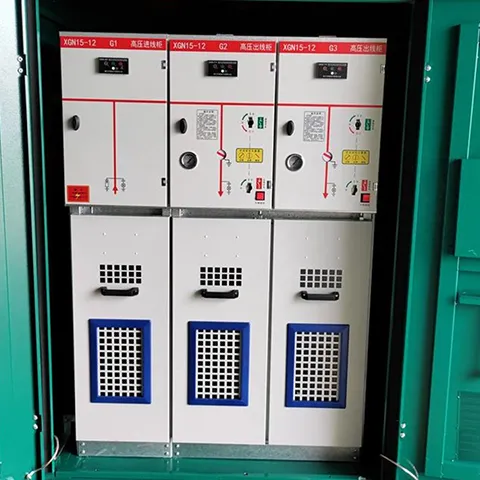

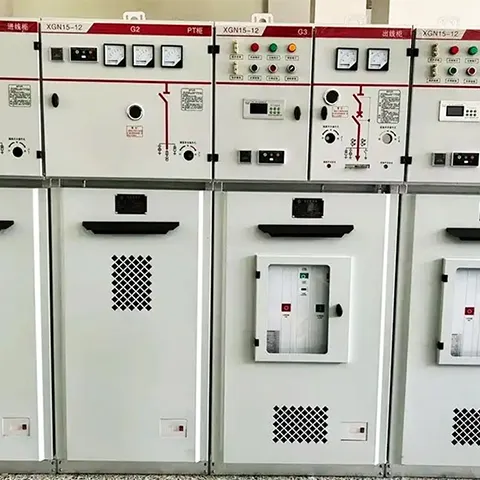

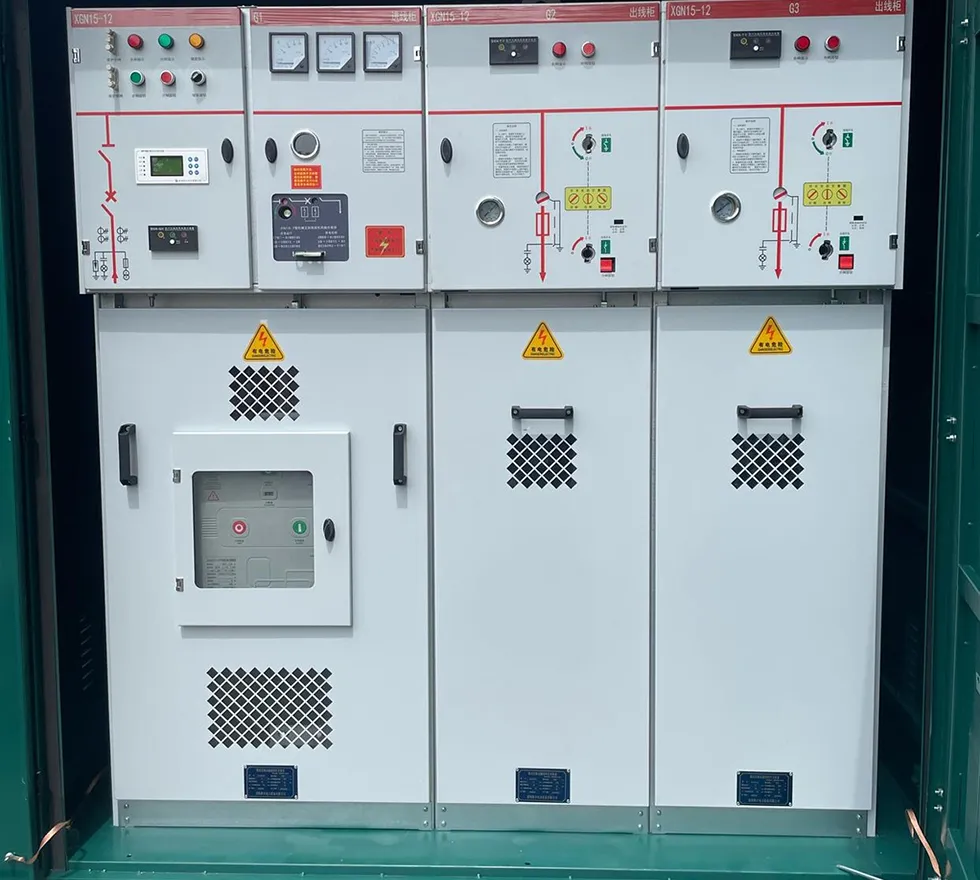

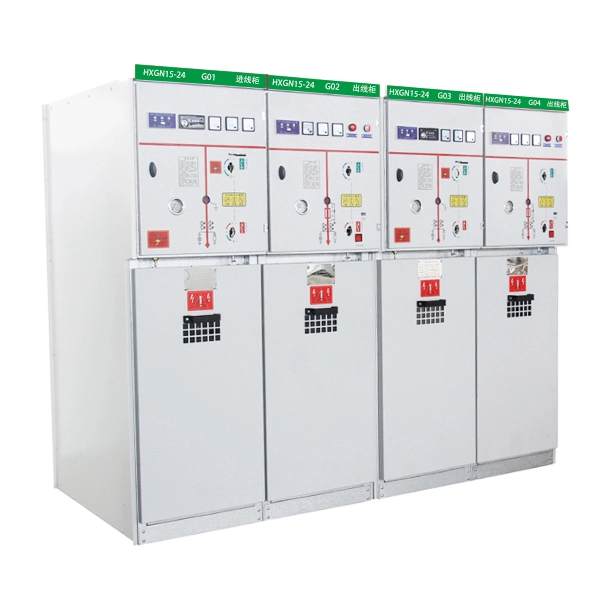

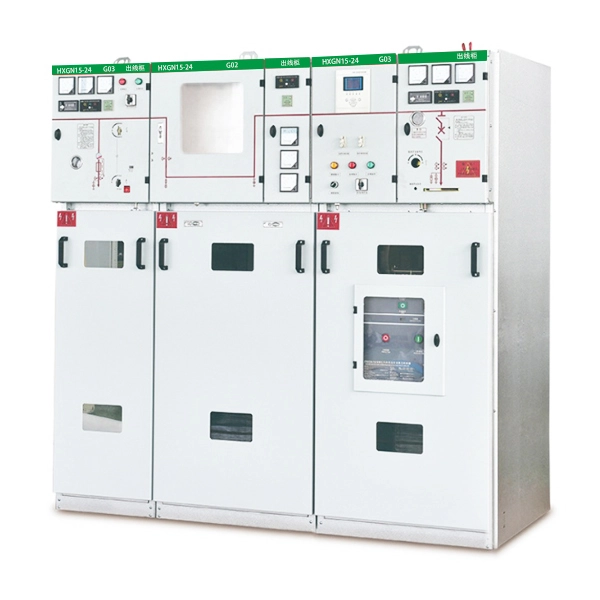

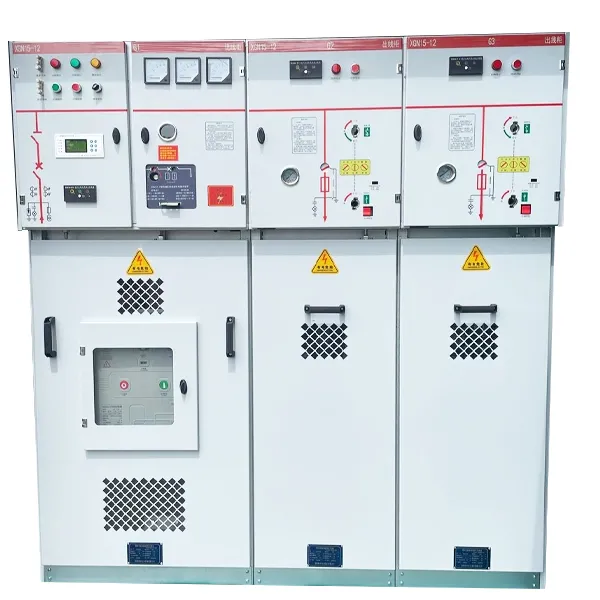

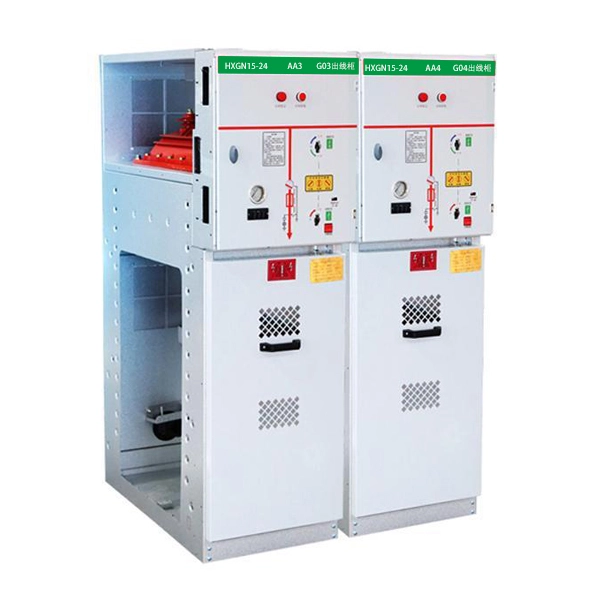

Produkter visar
