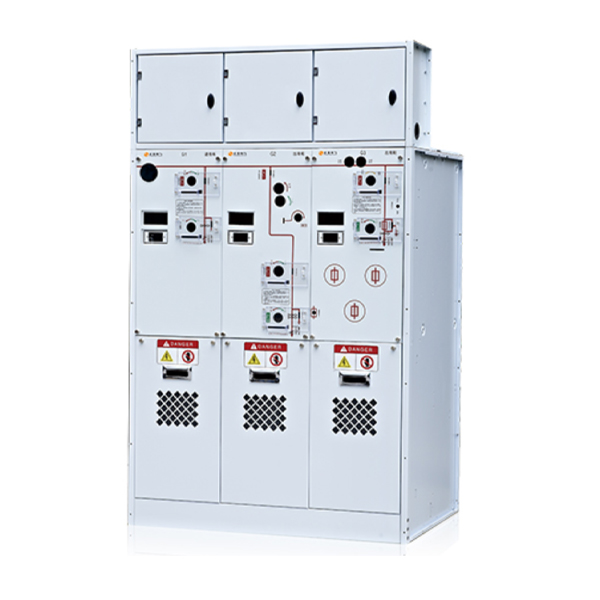

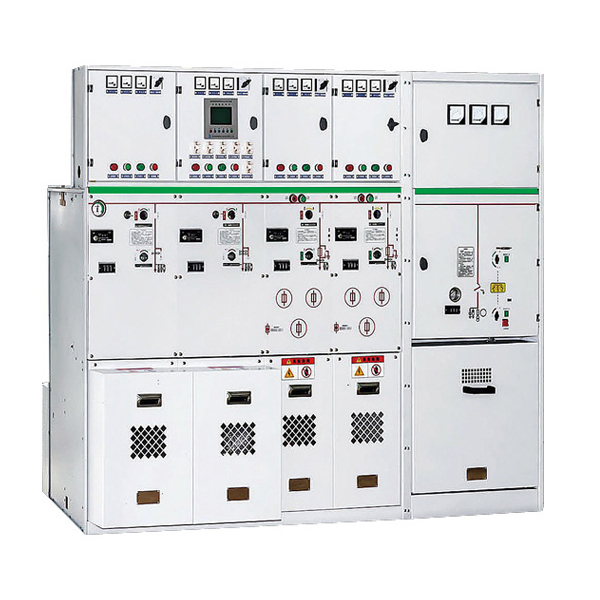

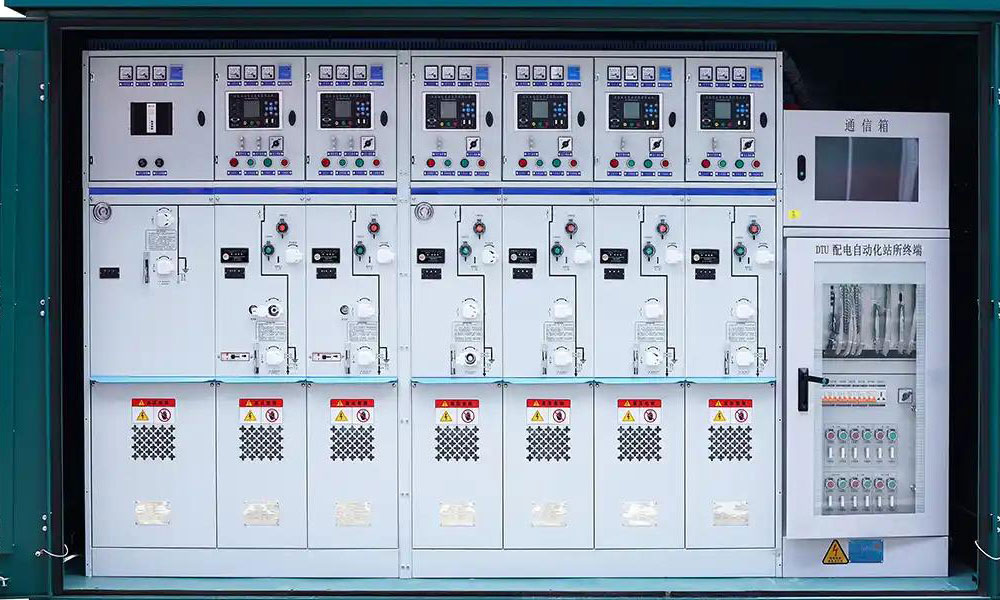

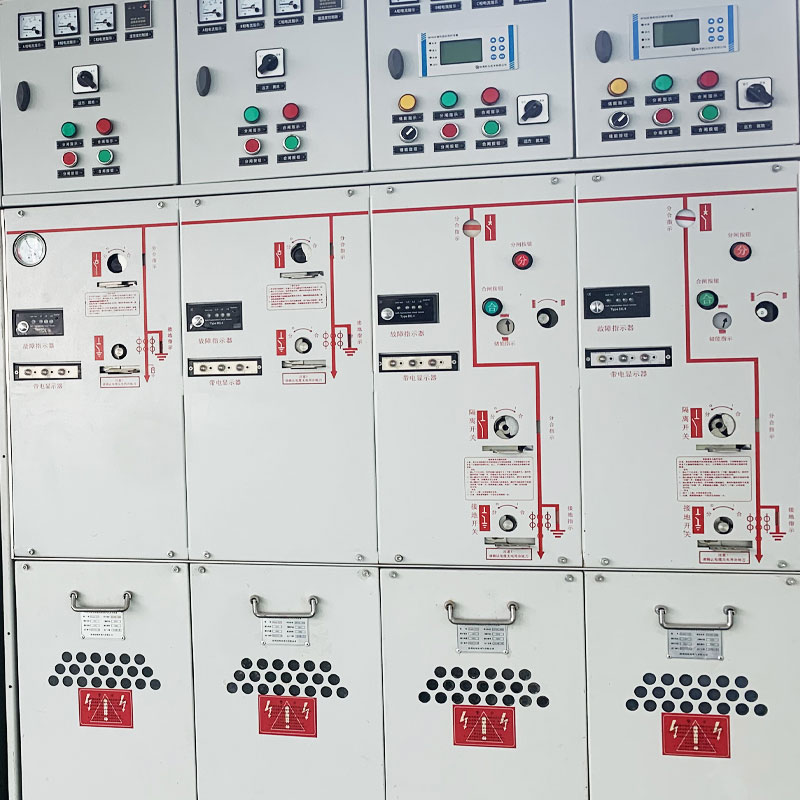

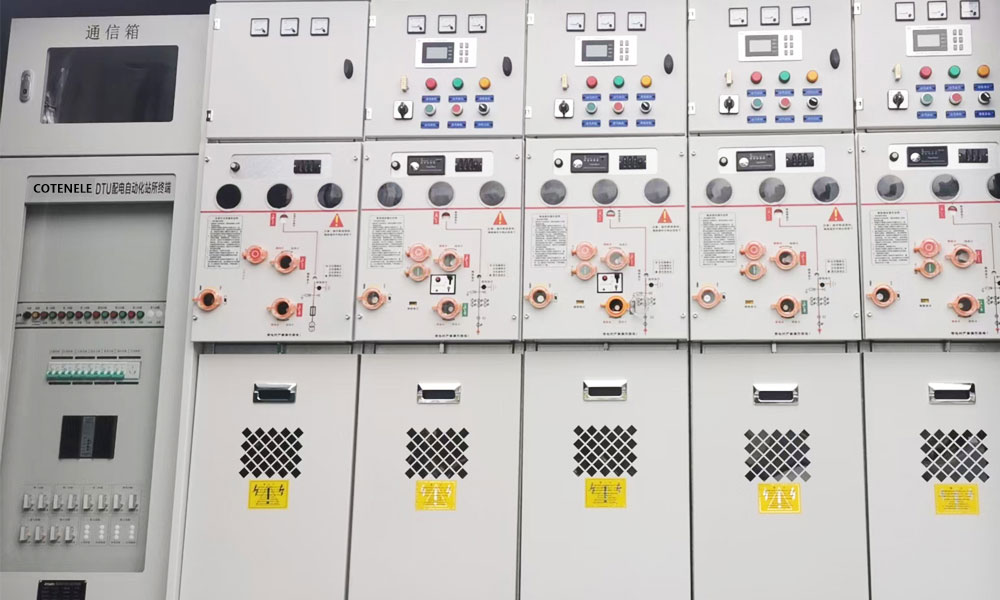

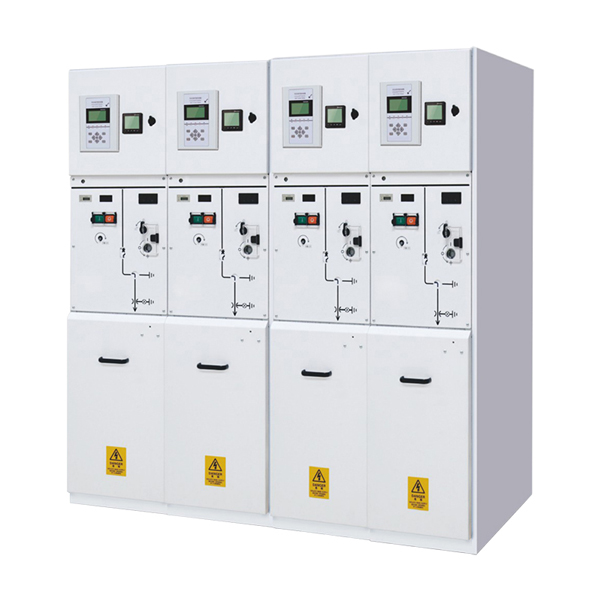

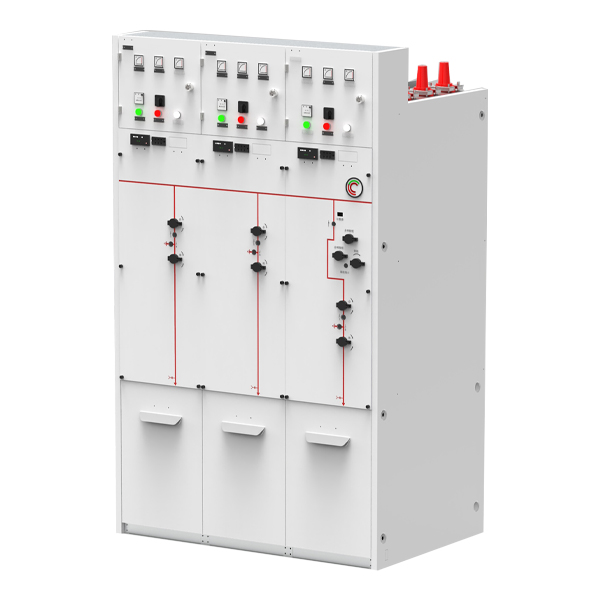

36KV Miljövänlig Ring Huvudenhet

Cotenele är en stor tillverkare av 36KV Environmentally Friendly Ring Main Unit (RMU) i Kina, och våra mellanspännings-RMU har exporterat många länder och regioner i Europa och USA. De miljövänliga gasisolerade ringhuvudenheterna är SF6-fria, adopterar torr luft eller N2 som isoleringsmedium, är ett alternativ till traditionella SF₆-isolerade MV-ställverk. En RMU inrymmer mellanspänningsomkopplare i ett metallslutet skåp, främst omkopplande lastströmmar, avbrytande kortslutningsströmmar och tomgångstransformatorströmmar. Dessa mellanspänningsställverk och ringhuvudenheter som vi tillverkar uppfyller relevanta internationella standarder, såsom: IEC 62271 series/EU F-20SIAN Regulation (4EU) 5EE/IEE C37.20-serien, UL/NEMA-standarder.

Vad är en 36KV miljövänlig ringhuvudenhet (RMU)?

En 36kV miljövänlig gasisolerad ringhuvudenhet är ett mellanspänningsdistributionsställverk med en märkspänning på 36kV, som använder en miljövänlig gas (som ersättning för SF₆) som isoleringsmedium, vakuumavbrottsteknik för strömbrytning, och med alla högspänningsspänningsförande delar och rostfria kopplingsstålelement inuti en rostfri gastank.

Nyckelegenskaper:

1. Märkspänning: 36kV (täcker även 24kV, 40,5kV, etc., t.ex. XGN-24/36)

2. Isoleringsmedium: torr luft, ren luft, kväve eller gasblandningar med låg GWP som C4/CO₂ eller C5/CO₂

3. Bågsläckningsmetod: vakuumbrytare

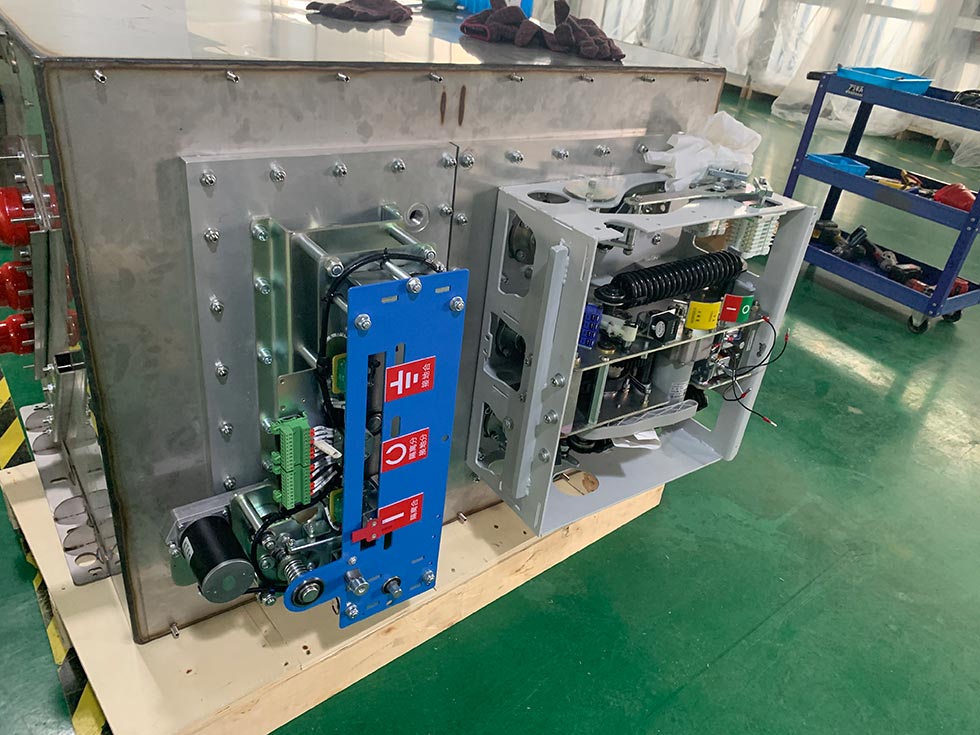

4. Konstruktion: helt förseglad gastank i rostfritt stål; skyddsklass upp till IP67

5. Designstandarder: överensstämmer med IEC- och GB/T-standarder

6. I motsats till traditionella SF₆ gasisolerade ställverk behåller den miljövänliga versionen alla fördelar med Gas-Insulated Switchgear (GIS) – kompakt struktur, underhållsfri drift, stark miljöanpassningsförmåga – samtidigt som SF₆-gasen med hög GWP helt elimineras.

Tillämpningsomfång:

Den 36 kV miljövänliga gasisolerade ringhuvudenheten används huvudsakligen i sekundära medelspänningsscenarier för strömförsörjning och terminalströmförsörjning.

1. Stadsdistributionsnät:

Denna miljövänliga gasisolerade ringhuvudenhet används huvudsakligen i stadsdistributionsnätverksscenarier, växelstationer och kabelfördelningslådor.

2. Generering av förnybar energi:

• Vindkraftsparker: Den 36 kV miljövänliga RMU är särskilt lämplig för vindkraftsparker till havs och på land. Det är en mycket viktig kopplingspunkt mellan vindkraftverk och elnätet, detta kommer att säkerställa säker och effektiv kraftöverföring, och tål hög salthalt, hög luftfuktighet och tuffa marina miljöer.
• Fotovoltaiska (PV) anläggningar: Den 36 kV miljövänliga gasisolerade RMU fungerar som gränssnittet mellan solcellspanelen och nätet, tillhandahåller omkopplar- och skyddsfunktioner, isolerar solcellspanelen för underhåll eller felsökning och hanterar strömflödet från arrayen till nätet.

3. Industriella och kommersiella tillämpningar:

Den 36 kV miljövänliga gasisolerade RMU är mycket lämplig för industriföretag, lätt industri, petrokemi, datacenter, stora gruvor, flygplatser, järnvägar, kommersiella distrikt, höghus och andra transformatorstationer och kraftdistributionsplatser.

4. Transportinfrastruktur:

Denna miljövänliga RMU kan motstå svåra förhållanden som vibrationer, korrosion och fuktighet, vilket kan säkerställa en säker och stabil strömförsörjning av transportinfrastruktur. Därför används det ofta i kraftförsörjningssystem för motorvägar, tunnelbanor, järnvägstransitstationer och omslutande transformatorstationer.

5. Speciella miljötillämpningar:

Alla medelspänningskomponenter i denna 36kV miljövänliga ringhuvudenhet är förseglade i ett metallhölje fyllt med isoleringsgas, och deras prestanda påverkas inte av yttre miljöfaktorer. Speciellt lämplig för höga höjder, svåra kalla, fuktiga och förorenade miljöer, används den ofta i speciella svåra användningsscenarier som höghöjdsområden och vindkraftsparker till havs.

De viktigaste produktfördelarna:

1. Miljövänlig: Denna 36 kV miljövänliga gasisolerade ringhuvudenhet använder en gasblandning av torr luft, N2 eller lågtemperaturkammargasutsläpp för att eliminera växthusgasutsläpp av svavelhexafluorid och stödja återvinningsbarhet under hela dess livscykel.

2. Säker och pålitlig: Denna miljövänliga ringhuvudenhet tål nolltryck (även vid atmosfärstryck) och är utrustad med en helt förseglad IP67 lagringstank i rostfritt stål, som inte påverkas av fukt, saltstänk och föroreningar.

3. Kompakt och modulär: Denna miljövänliga ringhuvudenhet är mycket kompakt i storlek, med en enda lagringstankbredd så låg som 420 millimeter, och expanderbara sidor/toppar för enkla nätverksuppgraderingar.

4. Underhållsfri: Kärnkomponenterna i denna mellanspänningsringhuvudenhet kräver inget regelbundet underhåll; Lågt kretsmotstånd kan minska energiförluster och driftskostnader.

5. Intelligent: Denna 36 kV miljövänliga gasisolerade ringhuvudenhet stöder fjärrövervakning, SCADA-integration, IoT-sensorer och förutsägande underhåll baserat på artificiell intelligens.

6. Stark miljöanpassningsförmåga: Denna miljövänliga ringhuvudenhet kan fungera stabilt inom ett temperaturområde på -40 ° C till +50 ° C, kan arbeta i miljöer upp till 3000 meter över havet och kan fungera normalt i tuffa kust- eller havsmiljöer.

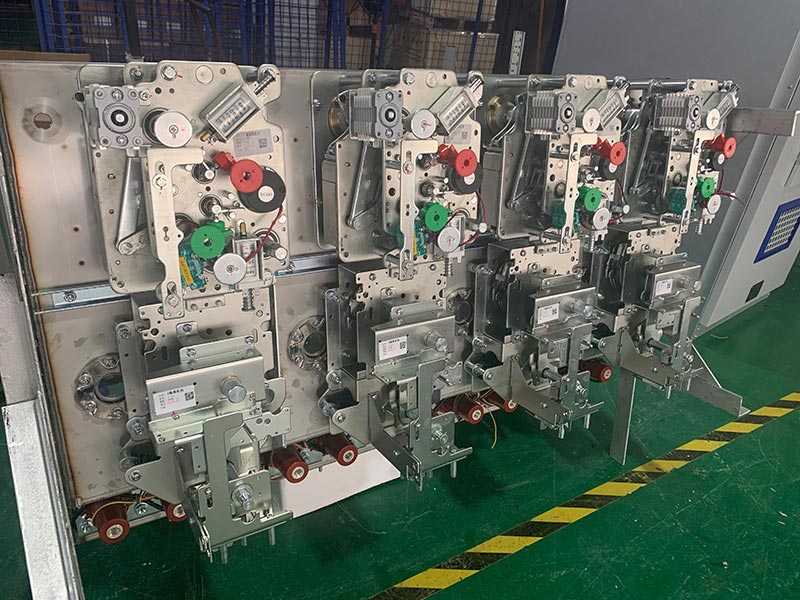

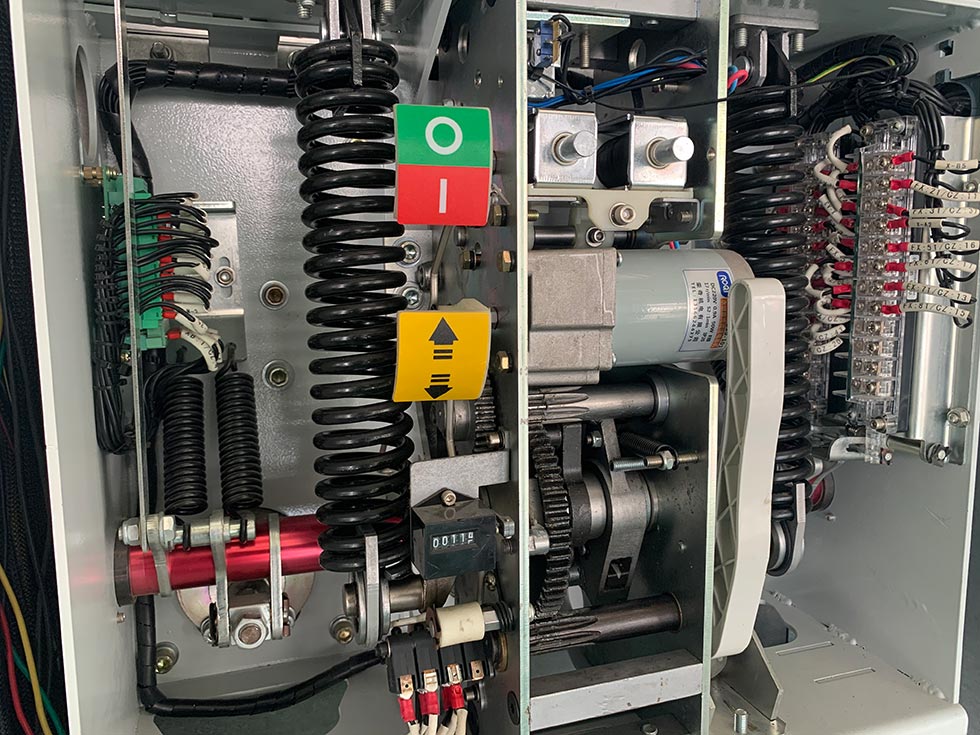

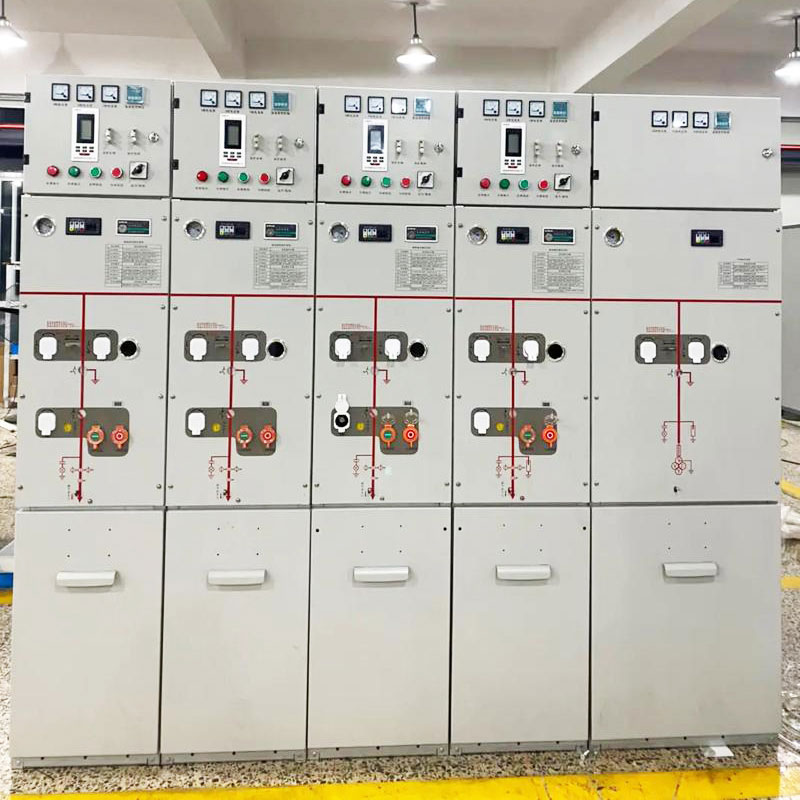

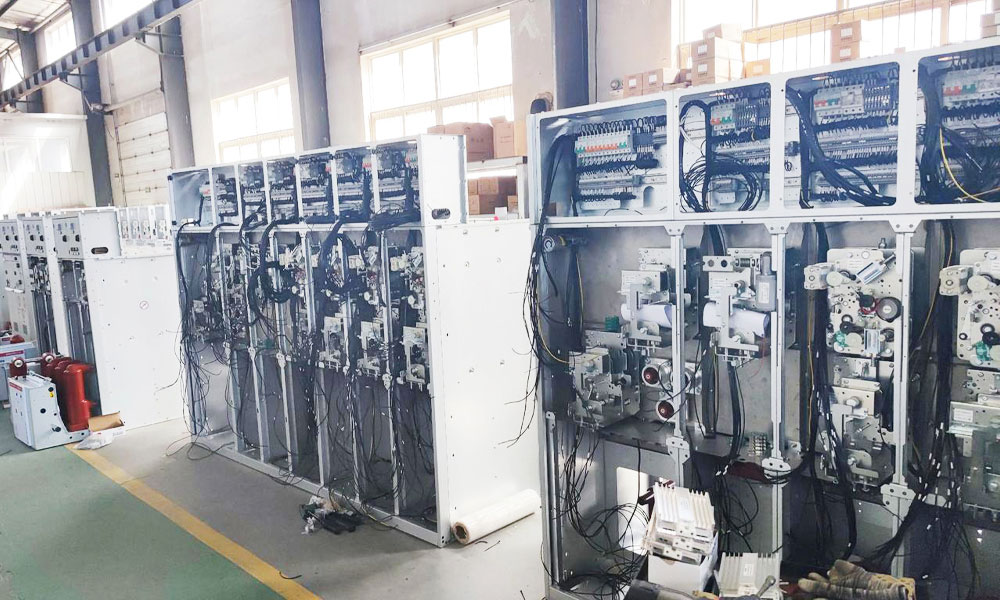

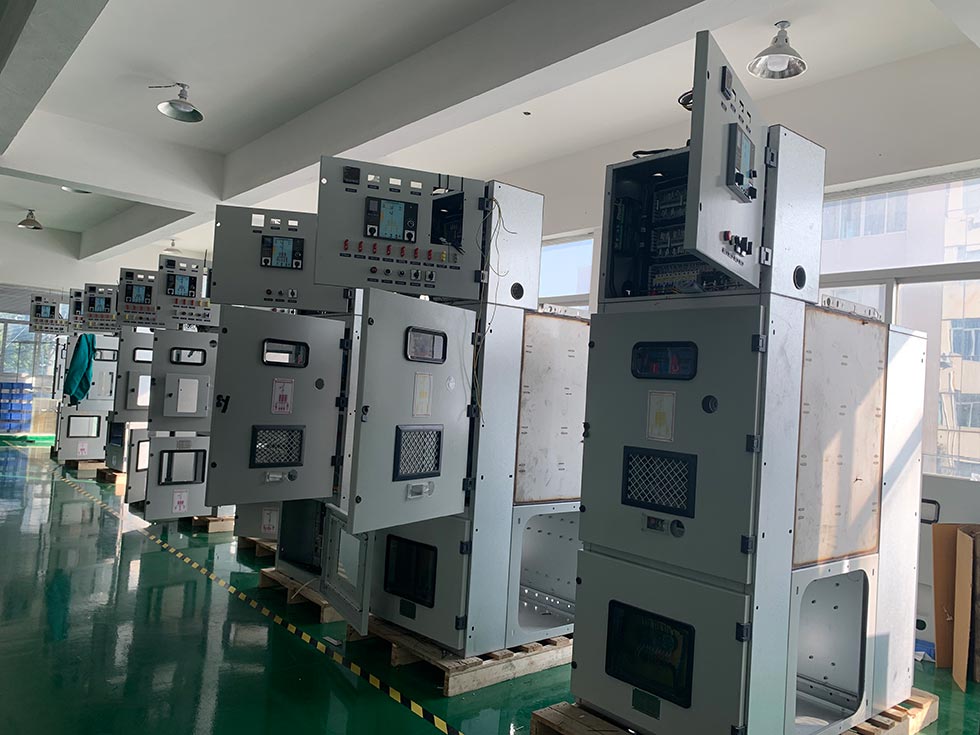

Vår verkstad
