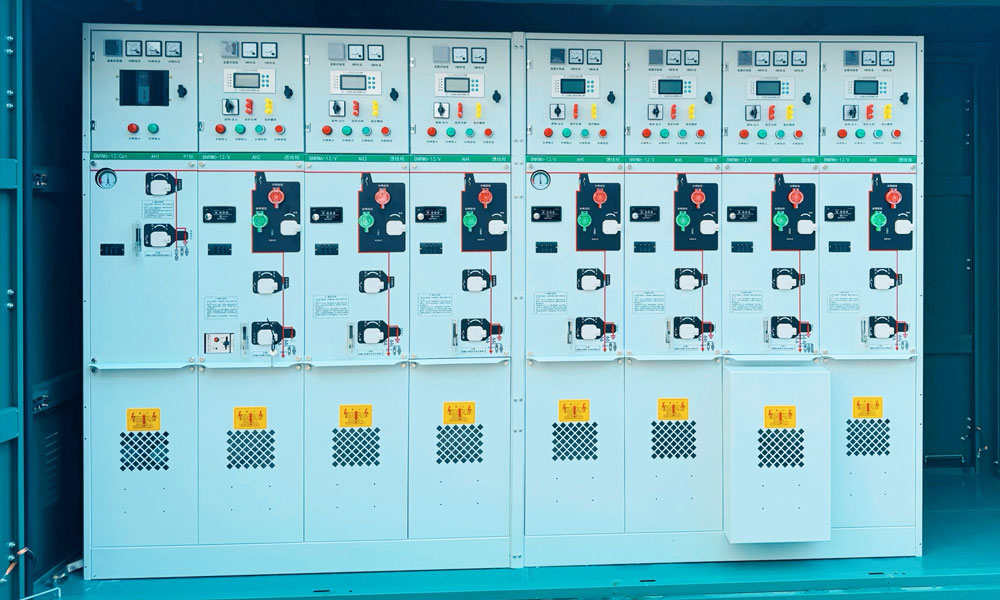

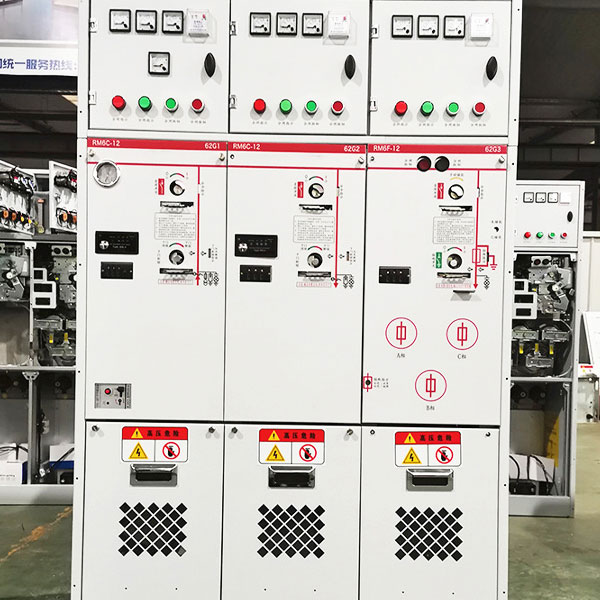

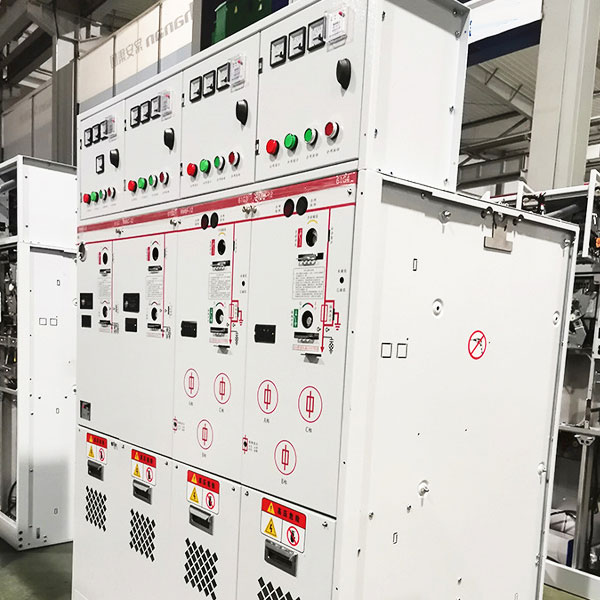

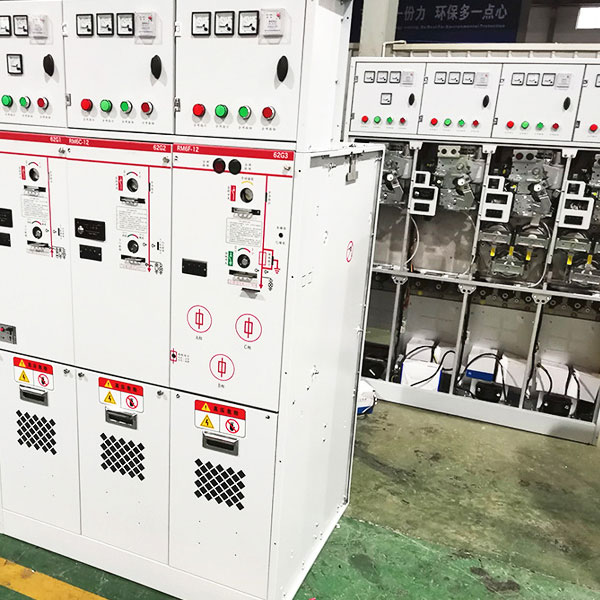

Mediumspänning Solid Isolerad Ring Huvudenhet

Medium Voltage Solid Insulated Ring Main Unit är en av huvudprodukterna från Cotenele, Medium Voltage Solid Insulated Ring Main Unit  är en nyckeldel av distributionsutrustning som används för sektionering, koppling och lastuttag av kabelledningar i mellanspänningsdistributionsnätverk. Baserat på utvecklingen av isolerande media, har medelspännings-RMU:er utvecklats från luftisolerade till SF₆-gasisolerade design. Den fasta mellanspänningsisolerade RMU är en helt isolerad, helt förseglad distributionsenhet utvecklad från SF₆ gasfyllda mellanspännings RMU.

Nyckelkonceptet är att kapsla in strömbrytaren och mellanspänningsspänningsförande delar helt och hållet i epoxiharts eller liknande fasta material, och ersätta traditionell gasisolering med fasta medier, och därigenom uppnå en helt isolerad, helt förseglad, underhållsfri distributionslösning. Driven av Kinas "koldioxidtopp, koldioxidneutralitet"-strategi och den växande efterfrågan på smarta distributionsnätverk, fortsätter marknaden för medelspänningssolerade RMU:er att expandera. Den globala marknadsstorleken förväntas uppgå till cirka 2,4 miljarder USD år 2032, med en sammansatt årlig tillväxttakt (CAGR) på cirka 6 %.

Definitionen av huvudenheten med medelspänning solid-isolerad ring:

En medelspänning fast isolerad ringhuvudenhet definieras som en RMU som använder fasta isoleringsmaterial som primärt isoleringsmedium. Den medelspänningsisolerade RMU är en helt isolerad, helt förseglad modulenhet där vakuumbrytaren och dess ledande anslutningar, frånskiljare, jordningsbrytare, huvudsamlingsskena, grenskena och andra huvudströmkretskomponenter (antingen individuellt eller i kombination) är inkapslade i ett solidt isolerande material. De yttre ytorna som kan vidröras av personal är belagda med ett ledande eller halvledande skärmskikt och kan jordas direkt och tillförlitligt.

Huvudsakliga tekniska parametrar:

Produktens fördelar:

1. Miljövänlig

Solidisolerade RMU:er eliminerar helt användningen av SF₆-gas. De använder fasta material (epoxiharts, silikongummi) som isoleringsmedium och släpper inte ut några giftiga ämnen eller växthusgaser, vilket säkerställer verkligt noll utsläpp och noll föroreningar.

2. Säkerhet och pålitlighet

Solid isolering läcker inte. Detta eliminerar i grunden säkerhetsrisken med isoleringsfel orsakade av gasläckage från skadade eller dåligt förseglade SF₆-fyllda enheter, vilket avsevärt förbättrar säkerheten. Faser är separerade från varandra, så inte ens ett internt fel orsakar en fas-till-fas-kortslutning. Omfattande mekaniska och elektriska fem-förebyggande förregling förhindrar effektivt felfunktion.

3. Stark miljöanpassningsförmåga

Solidisolerade RMU:er är opåverkade av yttre klimatförhållanden och fungerar stabilt i tuffa miljöer som t.ex.

Extremt kalla miljöer, område på hög höjd och våta, saltdimma, sandstorm och andra tuffa miljöer.

4. Underhållsfri och låg driftskostnad

Eftersom det inte finns någon risk för gasläckage finns det inget behov av att regelbundet fylla på SF₆ eller kontrollera gastrycket. Behovet av gastrycksövervakning elimineras, vilket avsevärt minskar underhållet, till och med uppnår verkligt underhållsfri drift.

5. Kompakt struktur

Den dielektriska hållfastheten hos solid isolering är cirka 3~5 gånger den för SF₆-gas, vilket avsevärt minskar det erforderliga isoleringsavståndet, vilket minskar utrustningens volym och fotavtryck, vilket kan uppfylla miniatyriseringskraven.

6. Intelligenskompatibilitet

Solidisolerade RMU:er integreras enkelt med intelligenta distributionsterminaler. Genom att lägga till intelligenta mät- och styrenheter (kompatibla med IEC 61850) och 5G/fiberoptiska kommunikationsmoduler kan realtidsparametrar som switchstatus, belastningsström och intern temperatur/fuktighet laddas upp.

Kärnkomponenter och struktur för den medelspänningssolerade ringhuvudenheten:

Kärnkomponenter

Struktur layout

Gasisolerad ringhuvudenhet vs solidisolerad ringhuvudenhet:

Huvudfunktionsenheter för miljövänlig ringhuvudenhet

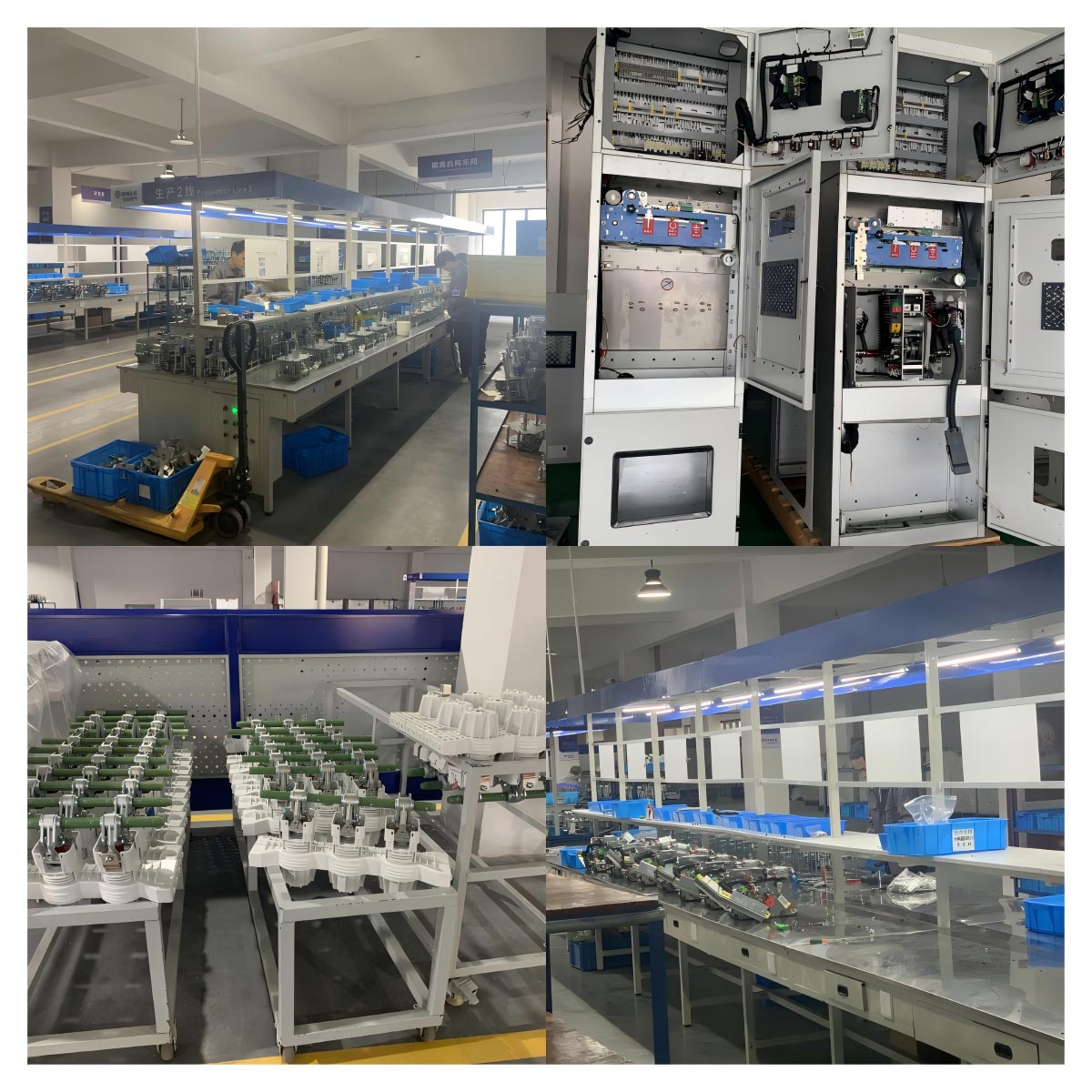

Vår verkstad
