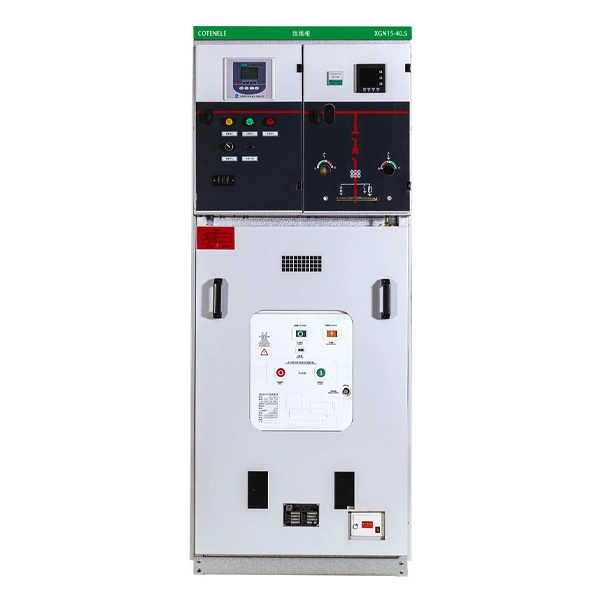

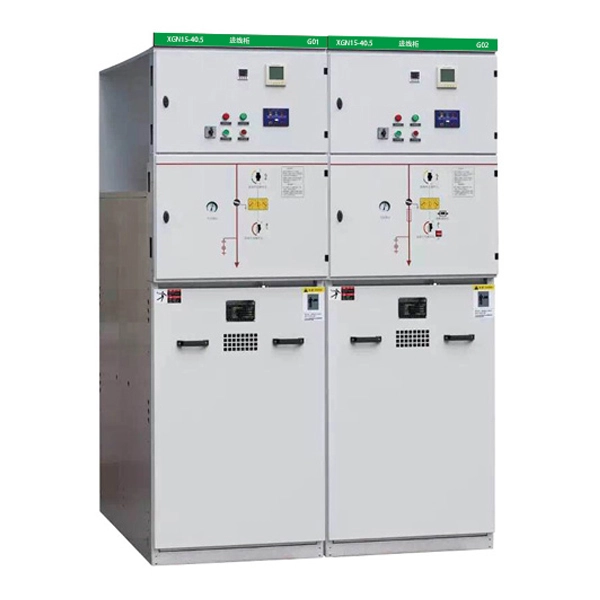

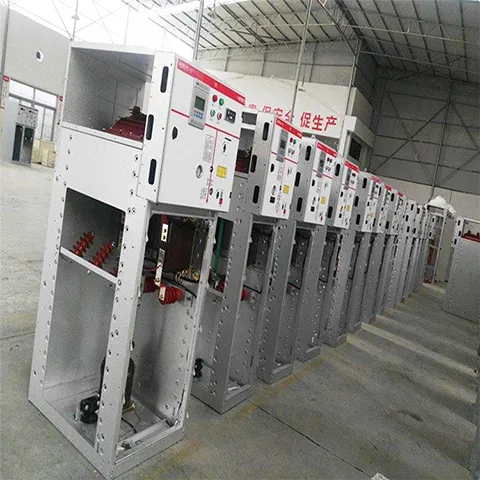

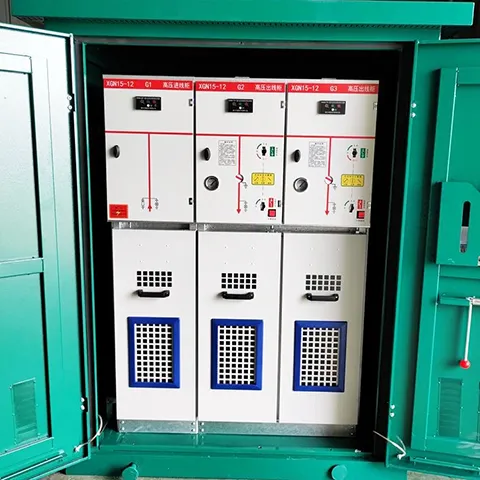

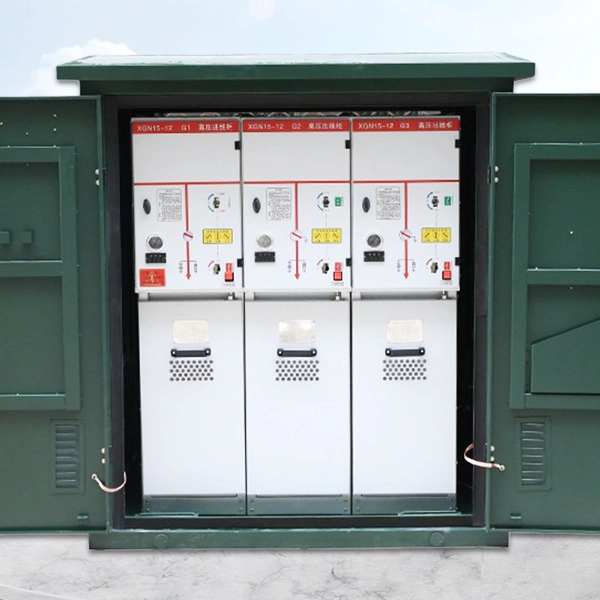

33KV RMU MV Gasisolerad Ring Huvudställverk

Modell och betydelser

Tekniska parametrar

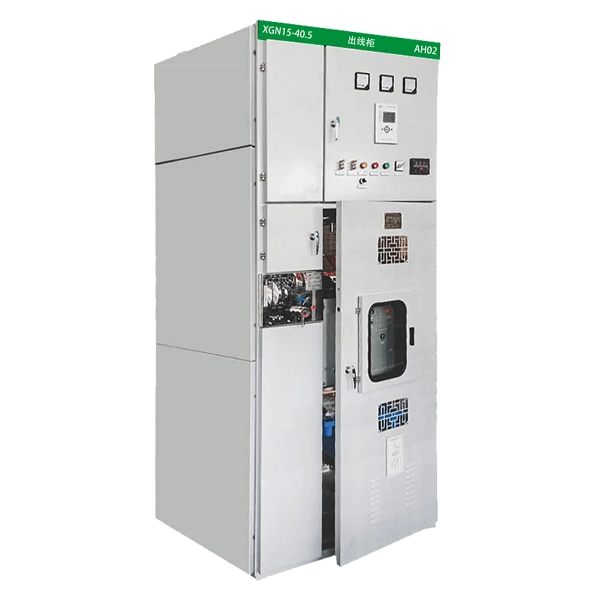

Vilka är produktegenskaperna för XGN15-40.5 Ring Main Unit?

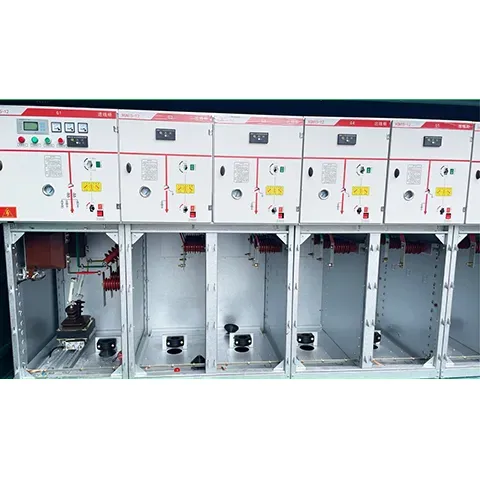

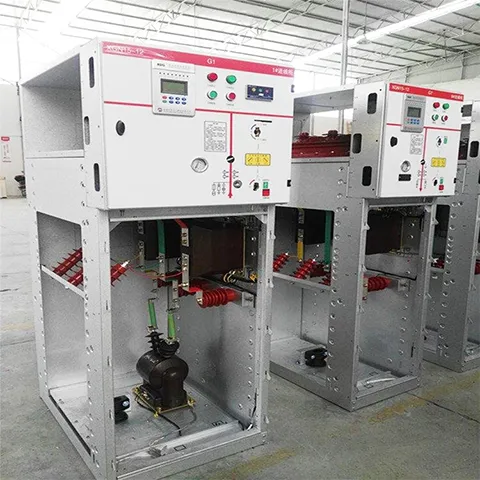

1. Modulär design med fyra fack:Enheten består av fyra tydligt separerade sektioner: ställverksfacket, säkringsfacket, manövermekanismsfacket och kabelfacket (basram). Denna layout förenklar underhållet och förbättrar säkerheten.

2. Robust tätad ställverkskonstruktion:Ställverksfacket är bildat av ett metallhölje svetsat av 3L kallvalsat stål (eller rostfritt stål). Den innehåller alla funktionella kretsar, inklusive lastbrytare, jordningsbrytare och interna samlingsskenor.

3. Belastningsbrytare för vertikal rörelse:Lastbrytaren arbetar med ett vertikalt rörligt kontaktsystem. Vid stängning rör sig den rörliga kontakten nedåt för att ansluta kretsen. Både huvud- och ljusbågskontakter finns på de rörliga och fasta kontakterna, vilket avsevärt ökar antalet säkra brytningsoperationer.

4. Kraftfull bågsläckning:En självsprängande (puffer) och bågsläckande struktur med inre flöde används. Det säkerställer stark bågsläckning utan att kompromissa med fas-till-fas- eller fas-till-jord-isolering.

5. Integrerad jordningsbrytare:Jordningsbrytaren består av ett rörligt blad och en fast kontakt. Den stängs snabbt under fjäderkraft, vilket säkerställer tillförlitlig jordning.

6. Enkel visuell statuskontroll:Ett visningsfönster på frontpanelen tillåter direkt observation av jordningsbrytarens läge (öppen eller stängd). Den övre och bakre delen av ställverksfacket har fyra rektangulära åtkomsthål för montering och underhåll.

7. Tryckavlastning för säkerhet:Säkerhetstryckavlastning: Det 33KV RMU MV gasisolerade ringhuvudställverket är utrustat med en explosionssäker anordning på baksidan för att släppa ut trycket i händelse av ett internt ljusbågsfel.

8. Transformatorskydd med säkringsutlösningsmekanism:Säkringsfacket innehåller högspänningsströmbegränsande säkringar i ett epoxigjutet isolerande hölje. När en säkring går skjuts en anslagsstift ut, som mekaniskt löser ut lastbrytaren – vilket ger ett snabbt och pålitligt transformatorskydd.

9. Bekväm layout för manövermekanismen:Alla kontroller finns på frontpanelen. Varje funktionskrets är utrustad med en manuell (eller valfri motorladdad) fjädermekanism för belastningsomkopplaren och en manuell fjädermanövermekanism för jordningsbrytaren.

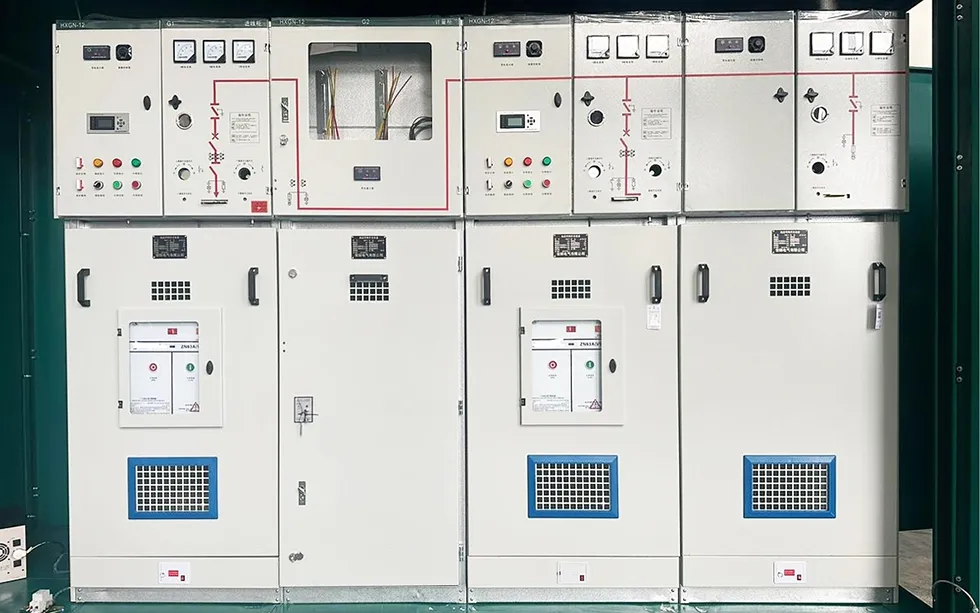

10. Rensa användargränssnitt och indikering:Frontpanelen innehåller:

Vridknappar för stängning av lastbrytare, manuell öppning och jordningsbrytare.

Indikeringslampor för lastbrytare öppen/stängd status.

Tryckknappar för elektrisk öppning/stängning (när motordrift är monterad).

Ett mimikdiagram, positionsindikeringsetiketter och en hänglåsbar position för ökad säkerhet.

11. Integrerad förregling (anti-felfunktion):Mekaniska förreglingar mellan lastbrytaren och jordningsbrytaren förhindrar felaktiga funktioner, vilket säkerställer full "fem-prevention"-säkerhetsöverensstämmelse.

Hur köper man XGN15-40.5 Ring Huvudenhet?

Det 33KV RMU MV gasisolerade ringhuvudställverket måste anpassas, för att säkerställa en smidig beställningsprocess, vänligen ange följande information:

1. Grundläggande beställnings- eller inköpsinformation:Produktnamn, specifikation, modell, kvantitet, märkspänning för säkringarna och begärt leveransdatum.

2. Ritningar:Enkelradsdiagram (primärt systemdiagram), arrangemangsritning eller planritning av ringhuvudenheten.

3. Nödvändiga tillbehör:Lista eventuella reservdelar eller specialverktyg som behövs, såsom gaspåfyllning och utlösningsanordning.

4. Skalfärg för RMU:n:Ange önskad RAL-kod eller färgstandard för kapslingen.

5. Särskilda behov:Om ovanstående information inte kan uppfylla dina krav, vänligen berätta för oss dina ytterligare tekniska eller funktionella behov, de kan diskuteras och avtalas separat.

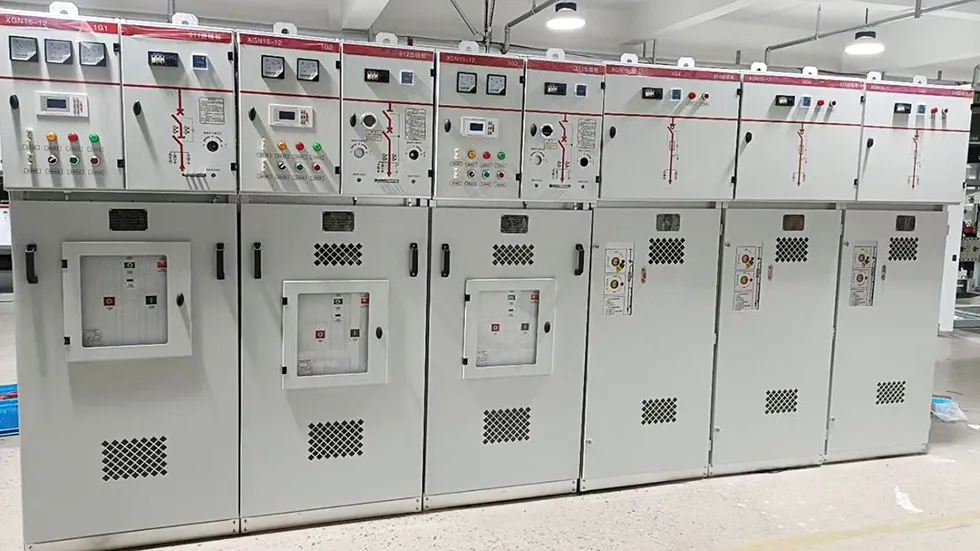

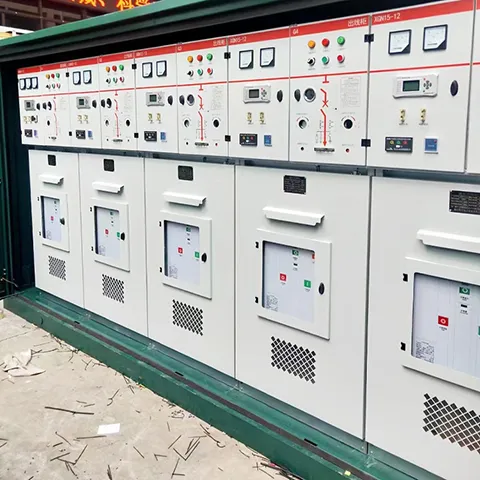

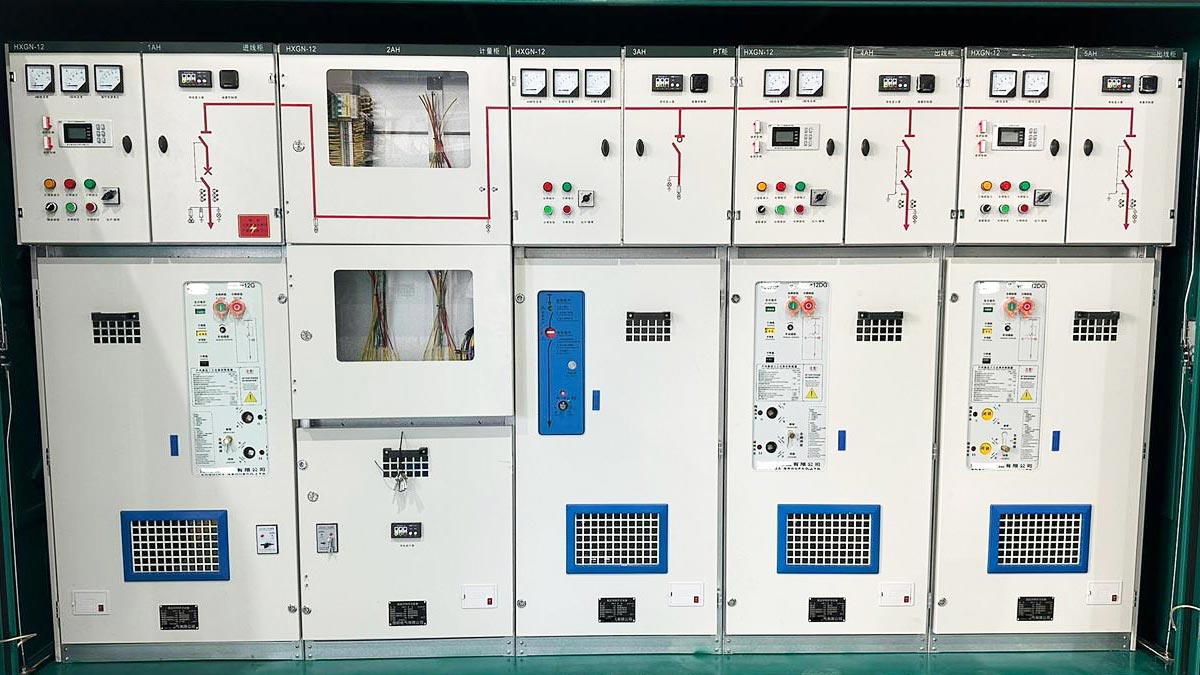

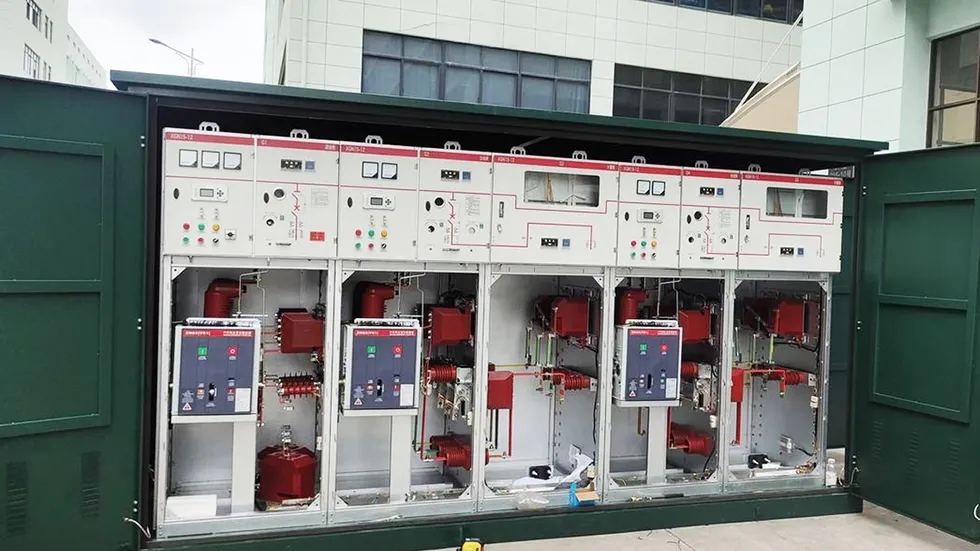

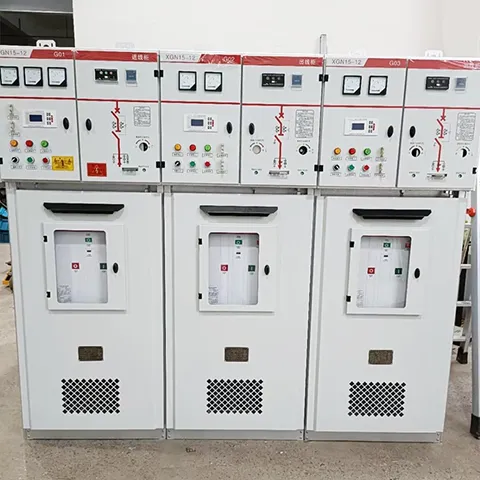

Produkter visar
