Hur åldrande kraftinfrastruktur driver behovet av moderna medelspänningslösningar

Introduktion: Den dolda krisen i nätet

Över hela den industrialiserade världen utspelar sig en tyst kris inuti metallskåpen i mellanspänningsställverk. Mycket av den elektriska infrastrukturen som driver städer, fabriker och kritiska anläggningar installerades för decennier sedan. I Europa är en betydande del av mellanspänningsställverk som för närvarande är i bruk mer än 30 år gamla. I Nordamerika har medelåldern för transformatorstationsutrustning stigit stadigt i två decennier. I delar av Asien och Mellanöstern har den snabba urbaniseringen drivit äldre utrustning bortom dess ursprungliga designgränser.

Problemet är inte bara att utrustningen är gammal. Problemet är att rutnätet runt den har förändrats på sätt som de ursprungliga formgivarna aldrig förutsåg. Felnivåerna har ökat. Förnybar produktion har introducerat dubbelriktade kraftflöden och harmoniskt innehåll. Myndighetskraven för miljöprestanda och säkerhet har skärpts. Och driftskostnaderna för att underhålla åldrande utrustning – att hitta reservdelar, hantera SF₆-läckage, schemalägga avbrott för reparationer – ökar varje år.

Den här artikeln undersöker hur åldrande kraftinfrastruktur skapar ett brådskande fall för moderna mellanspänningslösningar, vilka tekniska utmaningar föråldrade ställverk innebär för dagens nätoperatörer, och hur övergången till modern vakuum- och SF₆-fri teknik adresserar inte bara tillförlitlighet, utan också efterlevnad, driftskostnader och framtida flexibilitet.

Problemets omfattning: Infrastruktur som har överlevt sitt designliv

De flesta mellanspänningsställverk konstruerades för en livslängd på 25 till 35 år. En betydande mängd utrustning som för närvarande är i drift i utvecklade ekonomier har redan passerat den tröskeln. Konsekvenserna varierar beroende på utrustningstyp, men det underliggande mönstret är detsamma: system designade för en annan era uppmanas att stödja ett rutnät som inte längre ser ut som det de byggdes för.

Oljebrytare, en gång standarden för medelspänningstillämpningar, finns fortfarande i äldre transformatorstationer över hela Europa och Nordamerika. Dessa brytare använder mineralolja som både ett isolerande och ljusbågsdämpande medium. Med tiden absorberar oljan fukt, oxiderar och förlorar dielektrisk styrka. Kontakterosion från felavbrott avsätter ledande partiklar i oljan, vilket ytterligare försämrar prestandan. Det viktigaste är att olja är brandfarlig. En inre ljusbåge i en oljebrytare kan orsaka tankbrott och brand, en risk som moderna säkerhetsstandarder anser vara oacceptabel för inomhusinstallationer.

Luftmagnetiska kretsbrytare, en annan äldre teknik, förlitar sig på stora bågrännor för att sträcka och kyla ljusbågen tills den slocknar. De är fysiskt massiva, mekaniskt komplexa och kräver regelbundet underhåll på kontaktytor som eroderar vid varje avbrott. Reservdelar till dessa brytare är allt svårare att köpa. I många fall finns den ursprungliga tillverkaren inte längre eller har upphört med support för produktlinjen.

Till och med SF₆ gasisolerade ställverk, som representerade ett stort framsteg gentemot olja och luft när det introducerades, står nu inför sin egen inkurans. EU:s F-gasförordning har förbjudit nya SF₆-ställverk upp till 24 kV från den europeiska marknaden sedan januari 2026, och liknande restriktioner framskrider i andra regioner. Befintlig SF₆-utrustning kan fortsätta att fungera, men service med ny SF₆ kommer att vara förbjuden från 2032, och obligatoriska läckagekontrollkrav har skärpts.

Den röda tråden är att åldrande ställverk, oavsett teknik, lägger tre bördor på sin operatör: stigande underhållskostnader, ökande svårigheter att anskaffa reservdelar och service, och växande regulatoriska och säkerhetsrisker.

Hur nätet har förändrats kring åldrande ställverk

Inkuransproblemet handlar inte bara om själva utrustningen. Det handlar om bristen på överensstämmelse mellan vad utrustningen är designad för att hantera och vad det moderna nätet faktiskt kräver.

Felnivåerna har ökat i många distributionsnät. Stadsförtätning innebär fler transformatorer, fler matare och mer ansluten last i samma geografiska område, vilket allt ökar den tillgängliga kortslutningsströmmen vid varje given punkt. En ställverkspanel klassad för 20 kA när den installerades för 35 år sedan kan nu anslutas till ett system där felströmmen kan nå 25 kA eller högre. Att använda en strömbrytare över dess nominella avbrottskapacitet är ett katastrofalt fel som väntar på att inträffa. Skyddsanordningen kanske inte kan släcka ljusbågen, vilket kan leda till förstörelse av utrustningen och långvarigt avbrott.

Integrationen av förnybar energi har i grunden förändrat karaktären hos distributionsnäten. En traditionell radiell matare förde kraft i en riktning, från transformatorn till transformatorn ut till lasterna. Felström kom från en enda källa: uppströmsnätet. Moderna distributionsnätverk med betydande solcells-, vind- och batterilagring har flera källor till felström och dubbelriktade kraftflöden. Skyddskoordinationssystem utformade för enkelriktat flöde kan misslyckas med att fungera korrekt i denna miljö. Detta är särskilt akut i industrianläggningar och kommersiella campus som har lagt till generering på plats utan att uppgradera sina mellanspänningsställverk.

Kraven på elkvalitet har skärpts. Moderna industriella processer är beroende av känslig kraftelektronik som varken tolererar spänningsfall eller harmonisk distorsion. Datacenter, halvledarfabriker och läkemedelsfabriker specificerar strömkvalitet på nivåer som äldre ställverk – med sina långsammare skyddsreläer och begränsade övervakningsmöjligheter – inte kan garantera.

Lastprofilen har också ändrats. Laddningsinfrastruktur för elfordon, värmepumpar och datacenter skapar belastningsmönster som inte förutsågs när de flesta befintliga mellanspänningsställverk specificerades. Frekventa belastningscykler, högt övertonsinnehåll och ihållande strömbrytare för nästan nominell drift på ett sätt som de ursprungliga designmarginalerna kanske inte rymmer.

Underhållsfällan: Att hålla gammal utrustning igång kostar mer än att byta ut den

För kapitalförvaltare förefaller det ekonomiska skälet för att behålla åldrande ställverk ofta okomplicerat på papperet. Utrustningen är redan avskriven. Kapitalbudgeten för ersättning är svår att säkra. Underhållskostnader, samtidigt som de stiger, är driftsutgifter som kan absorberas år för år.

Denna redovisningslogik går sönder när den verkliga kostnaden för att underhålla föråldrad utrustning är fullt redovisad.

Tillgänglighet av reservdelar är den mest omedelbara utmaningen. Vakuumbrytarflaskor för äldre brytardesigner kanske inte längre tillverkas. Ljusbågsrännor för luftmagnetiska brytare kräver specialiserat gjuteriarbete som fortfarande få leverantörer utför. Skyddsrelämoduler för utgående produktlinjer är endast tillgängliga på andrahandsmarknaden, om alls. När en kritisk reservdel inte kan köpas, kan ett enda brytarfel ta en hel transformatorstationssektion offline i veckor medan en anpassad ersättning tillverkas – om tillverkning ens är möjlig.

SF₆-hanteringskostnaderna stiger. Enligt den skärpta EU-förordningen för F-gas kräver även befintlig SF₆-utrustning tätare läckagekontroller och mer rigorös dokumentation. Kostnaden för själva SF₆-gasen ökar i takt med att produktionsvolymerna minskar och regleringsavgifterna stiger. Efter 2032, när service med jungfrulig SF₆ är förbjuden, kommer operatörerna att vara beroende av återvunnen gas, vars tillgång är osäker och vars kostnad är oförutsägbar.

Avbrottsfönster blir svårare att ordna. I många industriella och kommersiella anläggningar tillåter produktionsscheman inte längre förlängda avstängningar. Datacenter fungerar 24/7 med avtalsenliga upptidsgarantier. Förnybara energitillgångar måste maximera produktionstimmar för att nå finansiella mål. Att ta en busssektion ur drift för brytarunderhåll – vilket kan ha varit rutin när utrustningen var ny och stilleståndstid var mindre kostsam – är nu en betydande operativ händelse som kräver omfattande planering och motivering.

Resultatet är en underhållsfälla. Ju äldre utrustningen blir, desto mer underhåll behöver den. Ju mer underhåll den behöver, desto mer avbrottstid krävs. Ju mer avbrottstid som krävs, desto svårare är det att schemalägga i en anläggning som inte har råd att stanna. Så småningom skjuts underhållet upp eftersom driftskostnaden för att göra det överstiger den upplevda risken att inte göra det – en chansning som kan sluta i utrustningsfel med konsekvenser mycket dyrare än underhållet skulle ha varit.

Säkerhet och miljöansvar

Åldrande ställverk medför säkerhetsrisker som modern utrustning är speciellt utformad för att eliminera. Den allvarligaste av dessa är inneslutning av interna ljusbågsfel.

När en intern ljusbåge uppstår inuti en ställverkspanel – orsakad av isoleringsfel, fuktinträngning eller oavsiktlig kontakt under underhåll – är energiutsläppet explosivt. Ljusbågen förångar metall och expanderar den omgivande luften eller gasen med sådan kraft att den kan blåsa upp paneler, spruta ut heta gaser och smält metall och allvarligt skada någon i närheten. Modernt mellanspänningsställverk är designat med intern ljusbågsklassificering, vilket innebär att det har testats för att innehålla en specificerad felnivå under en viss tid utan att utsätta personalen för fara. Äldre utrustning designades eller testades sällan enligt denna standard.

Oljebrytare medför ytterligare risk för brand och explosion. En inre ljusbåge i olja genererar brännbara gaser. Om tryckavlastningsanordningen inte lyckas ventilera dem tillräckligt snabbt kan tanken brista. Oljebränder i transformatorstationer är notoriskt svåra att släcka och kan sprida sig till intilliggande utrustning.

Miljöansvar är en annan dimension av problemet. En åldrande SF₆-fylld RMU som utvecklar en långsam läcka frigör en gas med en global uppvärmningspotential som är 24 300 gånger så stor som CO₂. Enligt gällande EU-regler är operatören ansvarig för att upptäcka, rapportera och reparera läckan. Underlåtenhet att göra det kan leda till ekonomiska påföljder och skada på ryktet. För operatörer med stora flottor av SF₆-utrustning spridda över flera anläggningar är den administrativa bördan enbart betydande.

Moderniseringsvägen: Hur ersättningslösningar ser ut

De goda nyheterna för kapitalförvaltare och nätplanerare är att tekniken för att ersätta åldrande mellanspänningsställverk är mogen, beprövad och tillgänglig. Övergångsvägen är inte ett forskningsprojekt – det är en upphandlings- och projektledningsövning med välförstådda alternativ.

Vakuumbrytare är standardersättningen för olje- och luftmagnetiska brytare i medelspänningstillämpningar. En vakuumbrytare släcker ljusbågen inuti en förseglad keramisk flaska. Det finns ingen olja att testa, filtrera eller byta ut. Det finns ingen gas att läcka. Brytaren är underhållsfri under hela livslängden, som kan överstiga 30 år under normala driftförhållanden. Moderna VCB:er med M2-klass fjädermekanismer är klassade för 10 000 mekaniska operationer, vilket gör dem lämpliga för de frekventa växlingar som integrering av förnybar energi och moderna industriella processer kräver.

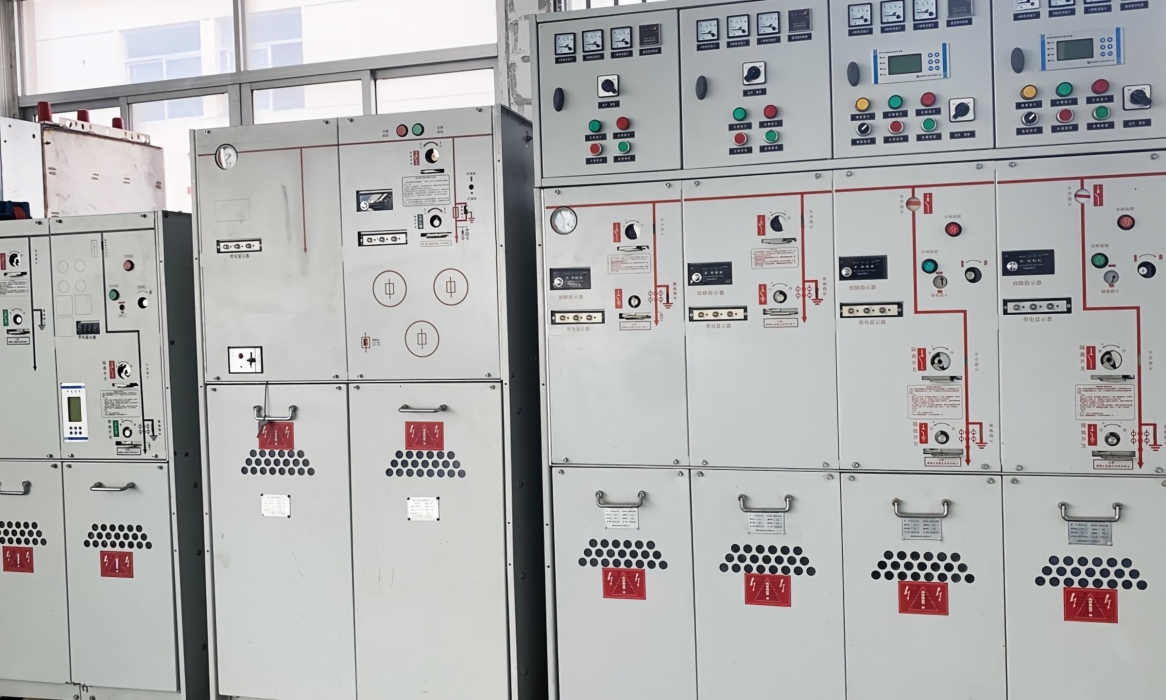

SF₆-fria gasisolerade ställverk ersätter SF₆ med torr luft eller kväve som isoleringsmedium. Den förseglade tanken av rostfritt stål kräver ingen gasövervakning, ingen påfyllning och ingen gasåtervinning vid slutet av sin livslängd. För allmännyttiga företag och industrioperatörer som ersätter åldrande SF₆ RMU:er erbjuder torrluftsalternativet samma kompakta fotavtryck och samma elektriska prestanda, utan miljöansvar och stigande efterlevnadskostnad.

Digital integration är en förmåga som äldre ställverk helt enkelt inte har. Moderna skyddsreläer kommunicerar via IEC 61850 och tillhandahåller realtidsdata om omkopplarens läge, felregistreringar och utrustningens tillstånd. Sensorer för partiell urladdning kan upptäcka isolationsförsämring innan det leder till fel. Temperaturövervakning vid kritiska anslutningspunkter kan identifiera lösa skruvförband innan de överhettas. För en operatör som hanterar flera transformatorstationer möjliggör dessa data tillståndsbaserat underhåll – att fixa saker när de behöver fixas, inte enligt ett kalenderschema och inte efter att de redan har misslyckats.

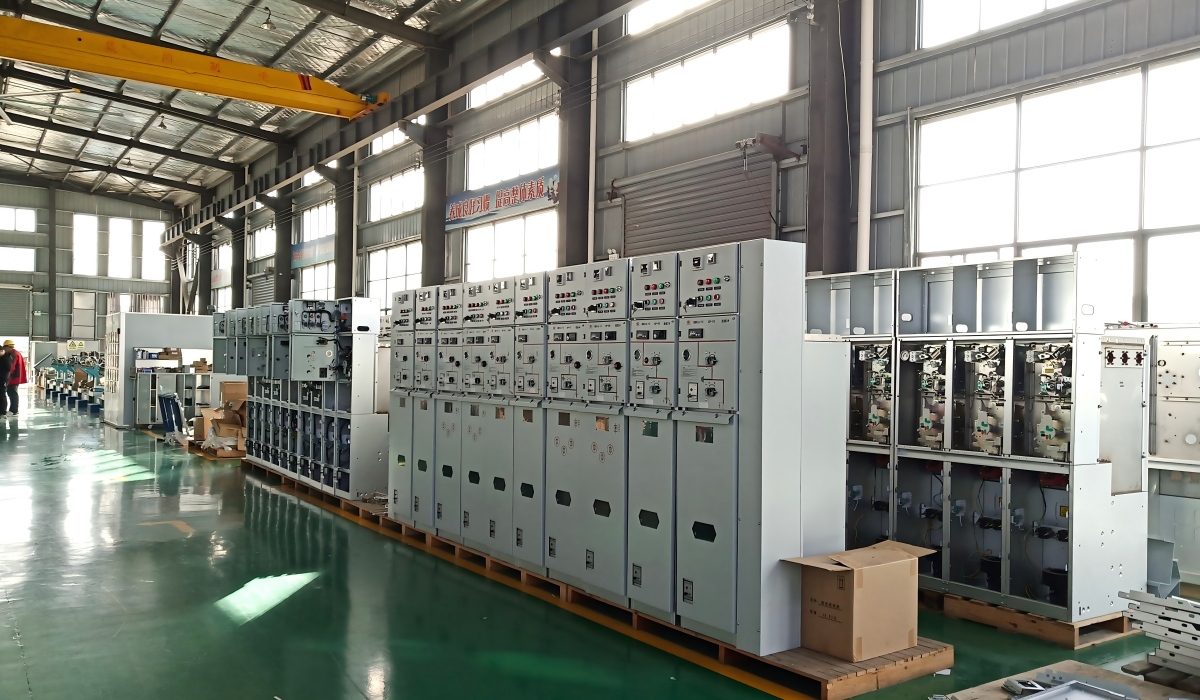

COTENELE levererar 12kV till 40,5kV vakuumbrytare och SF₆-fria ringhuvudenheter till kraftverk, industrianläggningar och utvecklare av förnybar energi som genomför moderniseringsprojekt av infrastruktur. Våra VCB använder epoxihartspolisolering och underhållsfria vakuumbrytare. Våra RMU:er använder torr luft som isoleringsmedium i förseglade tankar av rostfritt stål. Båda produktlinjerna är typtestade enligt gällande IEC-standarder, med komplett dokumentation tillhandahållen vid anbudsstadiet.

Det ekonomiska fallet för ersättning

Beslutet att byta ut åldrande ställverk är i slutändan ett ekonomiskt beslut och det ekonomiska fallet har stärkts avsevärt de senaste åren.

Den enklaste jämförelsen är mellan de stigande kostnaderna för att underhålla gammal utrustning och kapitalkostnaden för att installera ny utrustning. Underhållskostnaden för åldrande ställverk är inte linjär. När utrustningen har passerat 30, 35 och 40 års service, blir underhållsingreppen vanligare, mer komplexa och dyrare. Reservdelskostnaderna eskalerar i takt med att förråden minskar. Specialiserade tjänsteleverantörer tar ut premiepriser för expertis på föråldrad utrustning.

En livscykelkostnadsanalys för 2024 av ett oberoende konsultföretag jämförde att behålla en population av åldrande SF₆ RMUs med att ersätta dem med torrluftsekvivalenter under en 20-årsperiod. När SF₆-läckagedetektering, gaspåfyllning, obligatorisk rapportering och beräknad kolprissättning inkluderades uppnådde torrluftsersättningen total kostnadsparitet inom 12 år, med besparingar som ackumulerades därefter. För operatörer med stora utrustningsflottor var de kumulativa besparingarna betydande.

Utöver direkta underhållskostnader är den undvikade kostnaden för fel en kritisk faktor som traditionella ROI-beräkningar ofta bortser från. En enskild inre ljusbågshändelse i en oskyddad ställverkspanel kan förstöra panelen, skada intilliggande utrustning och orsaka ett avbrott som varar i dagar eller veckor. För ett datacenter kan kostnaden för en dag av driftstopp överstiga sju siffror. För en industrianläggning kan kostnaden för förlorad produktion dvärga kostnaden för själva ställverket. Modernt ställverk med intern ljusbågsklassificering och omfattande tillståndsövervakning minskar sannolikheten för sådana händelser.

Det tillkommer också kostnaden för bristande efterlevnad. Operatörer som inte uppfyller skärpta SF₆-läckagekontroller och rapporteringskrav möter regulatoriska påföljder som varierar beroende på jurisdiktion men ökar universellt. EU:s F-gasförordning innehåller bestämmelser för medlemsstaterna att utdöma böter som är "effektiva, proportionerliga och avskräckande".

Praktiska steg för infrastrukturbedömning

För kapitalförvaltare som överväger ett moderniseringsprogram för ställverk kan flera praktiska steg klargöra omfattningen, brådskan och affärsfallet.

Utför en tillståndsbedömning. Inventera alla mellanspänningsställverk efter ålder, tekniktyp och drifthistorik. Dokumentera kända problem, senaste fel och underhållsfrekvens. Utrustning över 30 år gammal, utrustning med föråldrade skyddsreläer och SF₆-utrustning med läckagehistorik bör prioriteras.

Utför en felnivåstudie. Den tillgängliga kortslutningsströmmen vid varje ställverksplats bör beräknas om baserat på nuvarande nätkonfiguration och beräknad framtida generation. Varje brytare med ett avbrottsvärde under den beräknade felnivån är en prioriterad ersättning.

Granska SF₆-inventering och läckage. För operatörer som omfattas av F-gas-reglerna är korrekta register över SF₆-inventering, läckagetal och underhållsinsatser nu ett krav på efterlevnad. Revisionen i sig kan avslöja dataluckor som måste åtgärdas.

Utvärdera trenden för underhållskostnaden. Om underhållsutgifterna för åldrande utrustning ökar år från år, projicera trenden framåt och jämför den med den amorterade kostnaden för utbyte. Inkludera kostnaden för avbrottsfönster i beräkningen.

Engagera leverantörer tidigt. För stora moderniseringsprogram kan ledtiden för ställverk vara betydande – särskilt för SF₆-fri utrustning, där produktionskapaciteten ökar för att möta den växande efterfrågan. Tidig kontakt med kvalificerade tillverkare säkrar produktionstider och undviker projektförseningar.

Slutsats

Åldrande kraftinfrastruktur är inte ett problem som löser sig självt genom inkrementellt underhåll. Utrustningen i hjärtat av mellanspänningsdistributionssystemet – effektbrytarna, ringhuvudenheterna, samlingsskenans anslutningar – har en begränsad livslängd. När den livslängden överskrids överstiger kostnaden för att hålla gammal utrustning igång så småningom kostnaden för att ersätta den med modern teknik.

Övergången till moderna mellanspänningsställverk är en möjlighet att ta itu med flera utmaningar samtidigt. Att byta ut en oljebrytare mot en vakuumbrytare eliminerar brandrisken, minskar underhållet till nära noll och ger 30 års pålitlig service. Att ersätta en SF₆ RMU med en torr luft RMU eliminerar miljöansvaret, tar bort belastningen på efterlevnaden och framtidssäkrar installationen mot skärpningsregler. Genom att lägga till digital övervakning och IEC 61850-kommunikation förvandlas ställverket från en passiv komponent till en aktiv deltagare i nätförvaltningen.

För COTENELE innebär modernisering av infrastrukturen att tillhandahålla vakuumbrytare och SF₆-fria RMU:er som är typtestade, dokumentationsfärdiga och i serieproduktion. Det innebär att arbeta med kraftverk, industrioperatörer och EPC-entreprenörer för att specificera rätt utrustning för varje applikation och att leverera den med det dokumentationspaket som konsulter och tillsynsmyndigheter kräver.

Rutnätet förändras. Utrustningen som styr den måste också ändras. Tekniken finns. Det ekonomiska fallet är klart. Den enda variabeln som återstår är den hastighet med vilken moderniseringsprogram implementeras – och kostnaden för att vänta ökar för varje år.

Letar du efter moderna medelspänningslösningar? COTENELE levererar 12kV till 40,5kV vakuumbrytare, SF₆-fria ringhuvudenheter och kompletta metallbeklädda ställverk för modernisering av infrastruktur, allmännyttiga distribution, industrianläggningar och förnybar energitillämpningar. Alla produkter är typtestade enligt tillämpliga IEC-standarder med fullständig dokumentation tillhandahållen vid anbudsstadiet.
