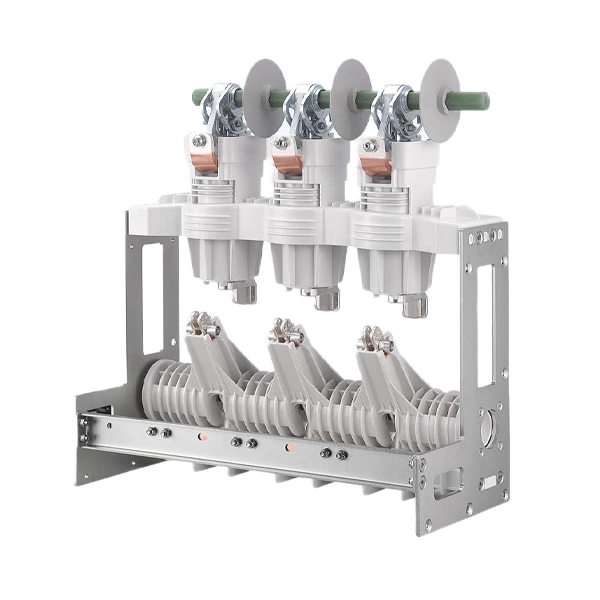

11KV mellanspänningsvakuumbrytare med isoleringsbrytare

11KV mellanspänningsvakuumbrytare med isoleringsbrytare är en kritisk enhet i mellanspänningskraftdistributionssystem. Den förenar den överlägsna strömavbrottsförmågan hos vakuumbrytaren med den pålitliga elektriska isoleringsfunktionen hos frånskiljaren i en enda enhet. Vakuumbrytaren bryter säkert både normal belastning och felströmmar med sin vakuumbrytare, vilket gör den särskilt lämplig för frekvent drift med minimalt underhåll. Frånskiljaren ger en synlig luftspalt efter att brytaren öppnat, vilket säkerställer absolut säkerhet vid underhåll.

Modell och betydelser

Definitionen av en vakuumbrytare

En 11KV mellanspänningsvakuumbrytare med isoleringsbrytare är en kombination av elektrisk utrustning. Denna enhet består huvudsakligen av två huvuddelar:

Vakuumbrytare

VCB är ansvarig för att bryta normala lastströmmar och kortsluta felströmmar på ett säkert sätt. Den använder en vakuumbaserad bågsläckningsteknik för att säkerställa säker strömbrytning.

Frånkopplar strömbrytare

Frånskiljaren är mekaniskt länkad eller integrerad med VCB. Den ger ett fysiskt synligt luftgap i öppet läge, vilket säkerställer säker isolering av nedströms utrustning från strömkällan under underhåll.

Detta synliga brott garanterar att utrustningen är isolerad och jordad, vilket gör den säker för arbetare att använda.

Det är viktigt att notera att medan VCB kan arbeta under belastning, är frånskiljaren en avlastad enhet. Den får endast användas efter att VCB redan har öppnat kretsen för att garantera säkerheten.

Arbetsprincip

Operationen involverar den samordnade funktionen av två distinkta mekanismer:

Kretsbrytning (VCB-funktion):När manövermekanismen (fjäder eller elektromagnetisk) aktiveras för att öppnas, separeras de rörliga kontakterna inuti den vakuumavbrytande kammaren. En elektrisk ljusbåge initieras i metallångan som frigörs från kontaktytorna. De speciellt formade kontakterna (som ofta använder en longitudinell magnetfältsdesign) styr denna båge, vilket får den att rotera snabbt. Den metalliska ångan kondenserar på omgivande sköldar och ljusbågen släcks vid den naturliga strömmen noll i AC-cykeln. Vakuummediet återvinner snabbt sin höga dielektriska hållfasthet och bryter strömmen.

Frånskiljarfunktion:Efter att ha öppnat den elektriska kretsen med vakuumbrytaren kan isoleringsmekanismen aktiveras (manuellt eller motorstyrt). Vakuumbrytaren driver fysiskt isolerande kontakter som separerade från VCB:s vakuumbrytare öppnas och skapar ett tydligt, synligt luftgap i huvudströmkretsen. Efter att ha slutfört den lämpliga jordningsproceduren kan arbetare säkert arbeta inom isoleringsområdet genom att förlita sig på den pålitliga isoleringspunkten som bildas av gapet.

Strukturen för vakuumbrytare

Strukturen hos 11KV mellanspänningsvakuumbrytare med isoleringsbrytare inkluderar följande funktioner:

Vakuumavbrottsenhet (kärnkomponenter):Detta är den bästa viktiga funktionen. Varje fas inkluderar en förseglad vakuumbrytare. Dess huvudkomponenter är: det hermetiska isoleringsskalet (keramiskt/glashölje), det ledande systemet (fasta/rörliga kontakter och ledare, ofta med axiell magnetfältdesign för hög brytkapacitet) och skärmningssystemet (metalliska skärmar för att skydda isoleringen och kontrollera elektriska fält).

Driftsmekanism:En enda, gemensam mekanism (som en fjädermanövrerad eller elektromagnetisk typ) tillhandahåller vanligtvis energin för både VCB:s snabba gör/bryta åtgärder och sekventiell drift av frånskiljaren. Förreglingar säkerställer korrekt sekvens och tillförlitlig säkerhet: isoleringsbrytaren kan endast fungera när VCB är öppen.

Frånskiljarenhet:Denna består av en uppsättning isolerande kontakter (knivswitchtyp eller moderna linjärrörelsetyper) för varje fas, monterade i serie med VCB-brytarna. De är mekaniskt kopplade till huvudmanövermekanismen eller har en dedikerad manuell/motordrift med strikt sekvenseringslogik.

Stödstruktur och isolering:Monteringen är monterad på en stadig ram. Isolerande stänger, pelare eller epoxiisolatorer ger det nödvändiga dielektriska och mekaniska stödet mellan spänningsförande delar, den jordade ramen och mellan faserna.

Ansökningar

Cotenele 11KV mellanspänningsvakuumbrytare med isoleringsbrytare används ofta i:

Stads- och industristationer

Järnvägs- och tunnelbanekraftsystem

Petrokemiska och energianläggningar

Distributionssystem för förnybar energi

Smart elnät och kommunal infrastruktur

Stål-, gruv- och tungindustrianläggningar

Strömbrytare VS Isolationsbrytare

Funktionerna hos en vakuumbrytare och en isolator är distinkta. Här är en jämförelse:

Primär funktion:

1. Strömbrytare: En skyddsbrytare. Den är utformad för att automatiskt eller manuellt skapa, bära och bryta strömmar under både normala belastningsförhållanden och onormala förhållanden (som kortslutningar). Dess bästa funktion är att avbryta strömmen och på ett säkert sätt släcka ljusbågen.

2. Frånskiljare (Isolator): En säkerhetsisoleringsanordning. Dess enda funktion är att ge ett synligt brott i kretsen, vilket säkerställer en tillförlitlig isoleringsgap för säkerhet under underhåll. Den har ingen designad förmåga att skapa eller bryta någon betydande ström.

Operation Under Current:

1. Strömbrytare: Måste fungera för att bryta strömmen. Dess kontaktdel under belastning, och den är speciellt utformad för att släcka den resulterande bågen i dess förseglade vakuumkammare.

2. Frånskiljare: Får aldrig användas när ström flyter (förutom för försumbara kapacitiva strömmar i vissa utföranden). Arbete under belastning skulle orsaka en farlig, okontrollerad ljusbåge i fri luft.

Designkärnor:

1. Kretsbrytare: Ingenjörskonsten är huvudsakligen på kontaktmaterial till exempel koppar-kromlegeringar, kontakttryck (vilket är för att säkerställa lågt motstånd och motstå elektrodynamiska krafter, kontaktrörelse/hastighet vilken optimal öppnings-/stängningshastighet för att styra ljusbågstiden och förhindra studs, samt att uppnå en hög dielektrisk återhämtning i vakuum.

2. Isoleringsbrytare: Konstruktionen är huvudsakligen på mekanisk styvhet, tydligheten i det öppna/stängda läget, till exempel synligt gap, kryp-/frigångsavstånd för luftisolering, och det isolerande kontaktgränssnittet när det är stängt under konstant ström är robust.

Sekvens:

I den kombinerade apparaten måste vakuumkretsbrytaren (VCB) alltid fungera först för att koppla bort den elektriska kretsen. Först efter att det har bekräftats att strömflödet har avbrutits kan frånskiljaren användas på ett säkert sätt för att skapa det fysiska isolationsgapet. Denna sekvens upprätthålls genom mekaniska eller elektriska förreglingar.

Tekniska parametrar

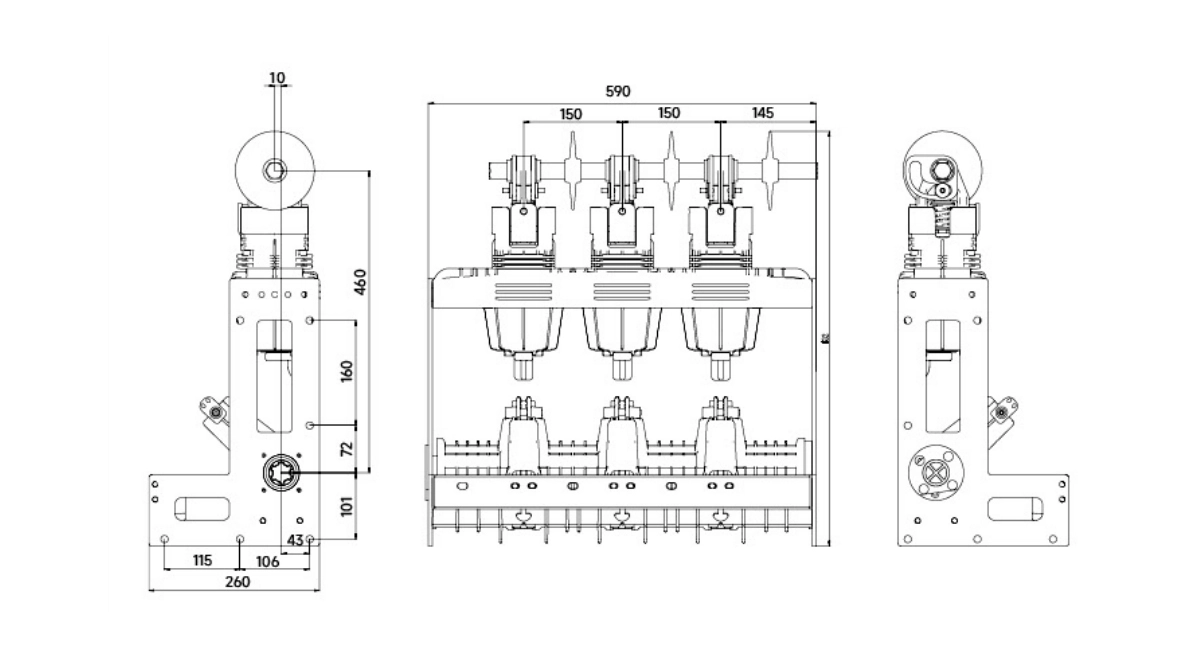

Utseende och dimension

Kvalitetssäkring

Typtest och rutintest före leverans

Högspänningshållfasthet och isoleringstestning

Mekanisk och livscykeltestning

Valfri tredjepartsinspektion

Certifierad av:

ISO9001 kvalitetsledningssystem

ISO14001 Miljöledningssystem

ISO45001 Arbetsmiljö och säkerhet

FAQ

1. Vad är skillnaden mellan en vakuumbrytare och en isolator?

En vakuumbrytare bryter ström under belastning, medan en isolator ger en synlig frånkopplingspunkt och får endast fungera när ingen ström flyter.

2. Varför använda en 11KV mellanspänningsvakuumbrytare med isoleringsbrytare?

Eftersom den erbjuder hög tillförlitlighet, snabb ljusbågssläckning, lågt underhåll och lång livslängd jämfört med olje- eller SF6-brytare.

3. Kan brytaren bryta strömmen?

Nej. Isolatorn är endast en avlastningsanordning och bör endast användas efter att strömbrytaren har öppnats.

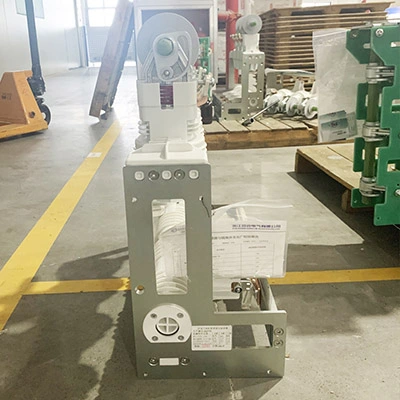

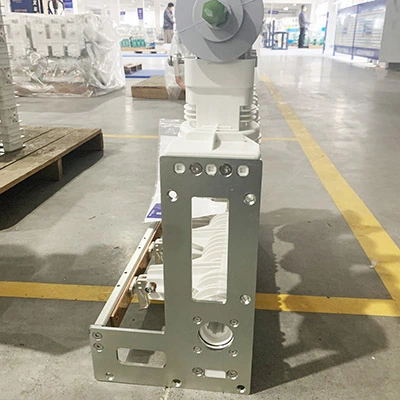

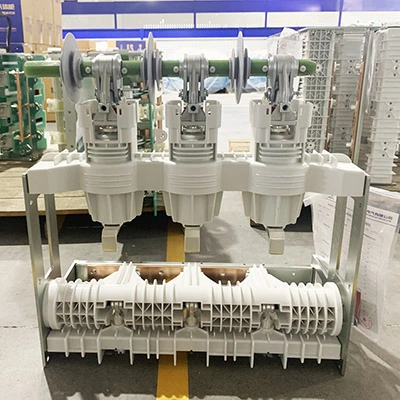

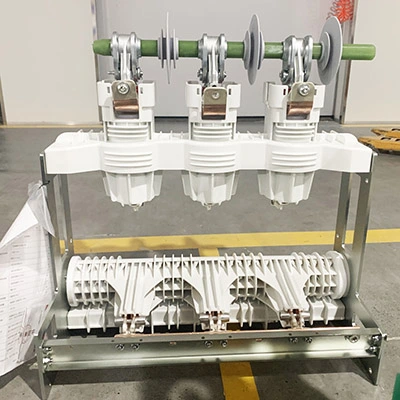

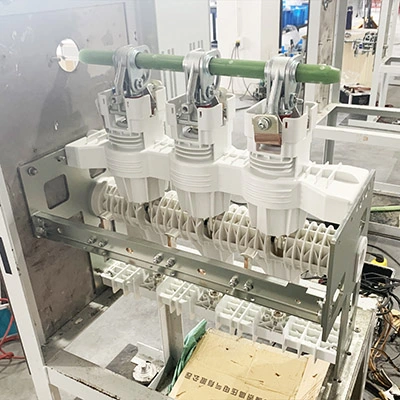

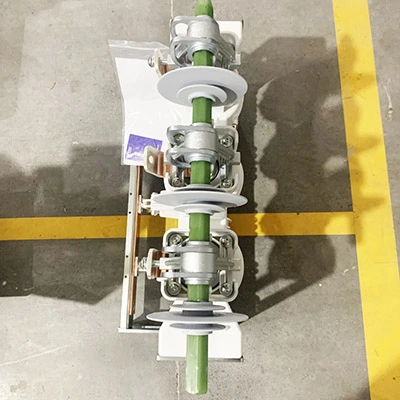

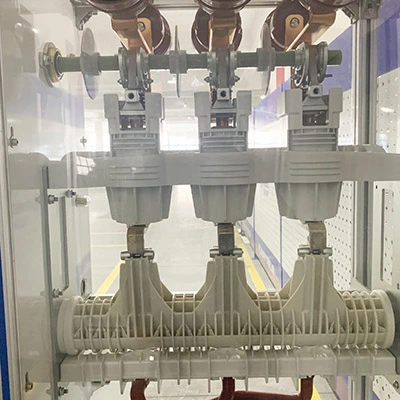

Produktutställning

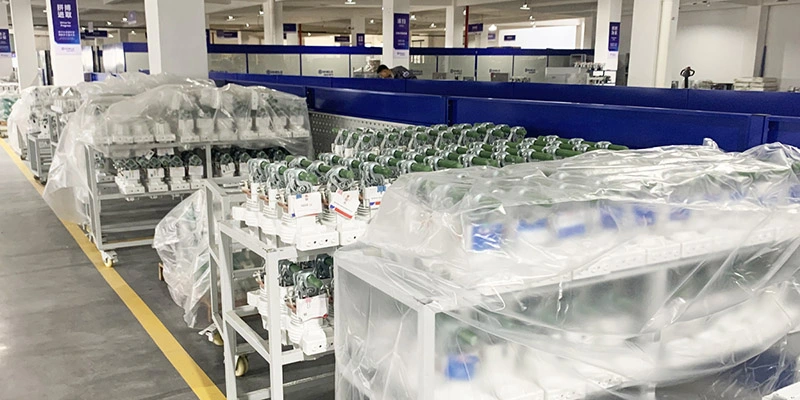

Vår verkstad
