11KV manövermekanism för MV-ringhuvudenhet

Det finns generellt två isoleringsmetoder för ringhuvudenheter, den ena är gasisolerade ringhuvudenheter och den andra är miljövänliga ringhuvudenheter.

Gasisolerad ringhuvudenhet använder huvudsakligen SF6-gas som isoleringsmedium, medan miljövänliga RMU i allmänhet använder vakuum eller miljövänliga gaser som torrluft eller miljövänliga blandade gaser, samt fasta material som epoxiharts och silikongummi som isoleringsmedium. 11KV-driftmekanismen För MV-ringens huvudenhet är den öppningsbara huvudenheten för att driva MV-ringens huvudenhet. stängningsverksamhet i dessa ringhuvudenheter.

Dess tillförlitlighet, användarvänlighet och automatiseringsnivå påverkar direkt utrustningens prestanda. Särskilt i lastbrytare-säkringskombinationsenheten (F-enhet) som ansvarar för transformatorskyddet, utför dess manövermekanism - vanligen kallad "F-mekanismen" - inte bara rutinmässiga omkopplingsoperationer utan åtar sig också den kritiska uppgiften att samarbeta med säkringen för att fullborda felskyddet.

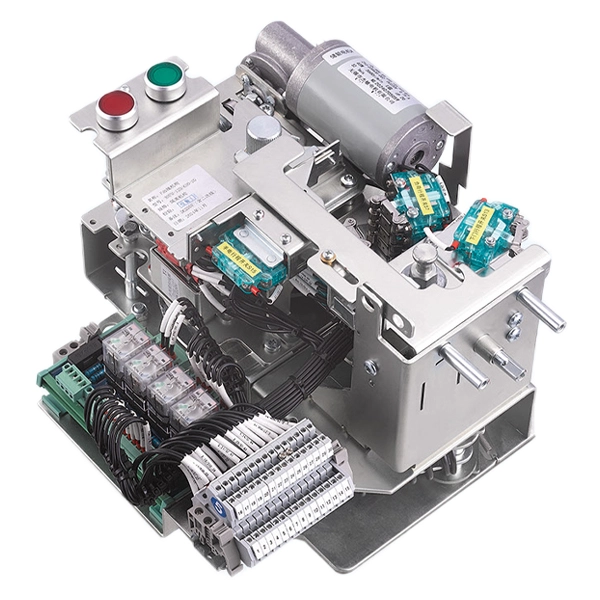

Modell

Vad är en utgående mekanism (F-mekanism)?

F-mekanismen är kärnkomponenten dedikerad till att styra kombinationen av en lastbrytare och en säkring i den utgående enheten. Den utgående mekanismens primära funktion är att utföra öppnings- och stängningsoperationer av lastbrytaren, detta kan säkerställa tillförlitlig koordination och förregling med säkringen, och därigenom uppnå säkert kretsavbrott under både normala omkopplings- och felförhållanden. Genom att integrera komponenter som manöverhandtagets gränssnitt, energilagringsfjäder, transmissionslänkar, hjälpomkopplare, förreglingar och en elektrisk manövermodul, fungerar F-mekanismen som både "muskeln" som driver omkopplingsenheten och "hjärnan" som framtvingar korrekt sekvensering och säkerhetslogik, vilket garanterar pålitlig drift och skydd för den utgående mataren.

Vilka funktioner har denna manövermekanism?

11KV-driftmekanismen för MV-ringhuvudenhet används främst för att styra lastbrytaren och säkringskombinationsenheten (F-enhet) för att säkerställa säker och tillförlitlig systemdrift. Dess huvudsakliga funktioner inkluderar följande tre aspekter:

1. Kontroll och drift:Ger manuella eller elektriska driftlägen, som möjliggör "trevägsdrift" av lastbrytaren (öppen, stäng och jord).

Operatörer kan säkert styra de interna högspänningskretsbrytarna via manöverhandtaget eller panelknapparna, vilket möjliggör daglig linjebyte och underhåll.

2. Skyddskoordinering:Detta är kärnan och den mest unika funktionen hos F-mekanismen: När ett kortslutningsfel uppstår i nedströmstransformatorn eller ledningen, går säkringen, och dess utlösningsmekanism aktiverar F-mekanismen, vilket tvingar lastbrytaren att lösa ut omedelbart.

Huvudsyften:

1. Avbrytande felström:Säkringen och F-mekanismen samverkar för att snabbt isolera kortslutningsströmmen.

2. Förhindra enfasdrift:Belastningsbrytaren kopplar samtidigt från den trefasiga strömförsörjningen, vilket förhindrar enfas- eller tvåfasdrift av transformatorn när några säkringar har gått, vilket skyddar utrustningens säkerhet.

3. Visuell frånkoppling:Efter att lastbrytaren löst ut bildas en visuell frånkoppling, vilket underlättar fellokalisering och underhållsåtgärder.

3. Förregling och säkerhet:F-mekanismen integrerar en fem-förebyggande förregling, som använder exakt mekanisk logik för att förhindra felfunktion:

När lastbrytaren är stängd förhindrar den att jordningsbrytaren stängs.

När jordningsbrytaren är stängd förhindrar den att lastbrytaren stängs.

I vissa utföranden kan skåpdörren endast öppnas efter att lastbrytaren har kopplats bort.

Detta garanterar säkerheten för operatörer och utrustning, och fungerar som den sista försvarslinjen för högspänningskraftdistributionssystemet.

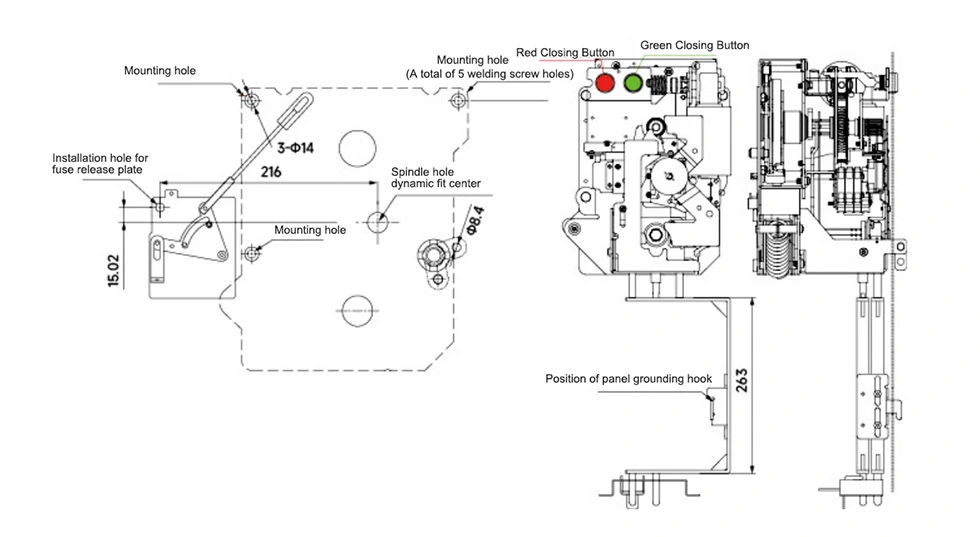

Utseende Och Dimension

FAQ

F1: Stöder 11KV-driftmekanismen för MV-ringhuvudenhet bulkköp?

A1: Ja, vi levererar direkt från vår fabrik och kan tillhandahålla OEM-anpassning och bulkköpslösningar.

F2: Uppfyller produkten standarder för högspänningsomkopplare?

A2: Ja, den här serien av produkter uppfyller kraven i relevanta standarder och specifikationer som GB16926-2009 "Högspännings AC Load Switch Fuse Combination Device".

F3: Finns teknisk support och installationsvägledning?

A3: Vi tillhandahåller teknisk vägledning, installation och idrifttagningssupport på plats för att säkerställa smidig användning av våra kunder.

Varför välja Cotenele?

1. Kina tillverkare, fabrik direkt leverans, betydande prisfördel

2. Självständigt utvecklade kärnkomponenter, flera patent och typtester

3. Hög tillförlitlighet, säkerhet och låga underhållskostnader

4. Används framgångsrikt i storskaliga kraftprojekt både nationellt och internationellt

5. Omfattande service efter försäljning, tillhandahållande av teknisk support och utbildning

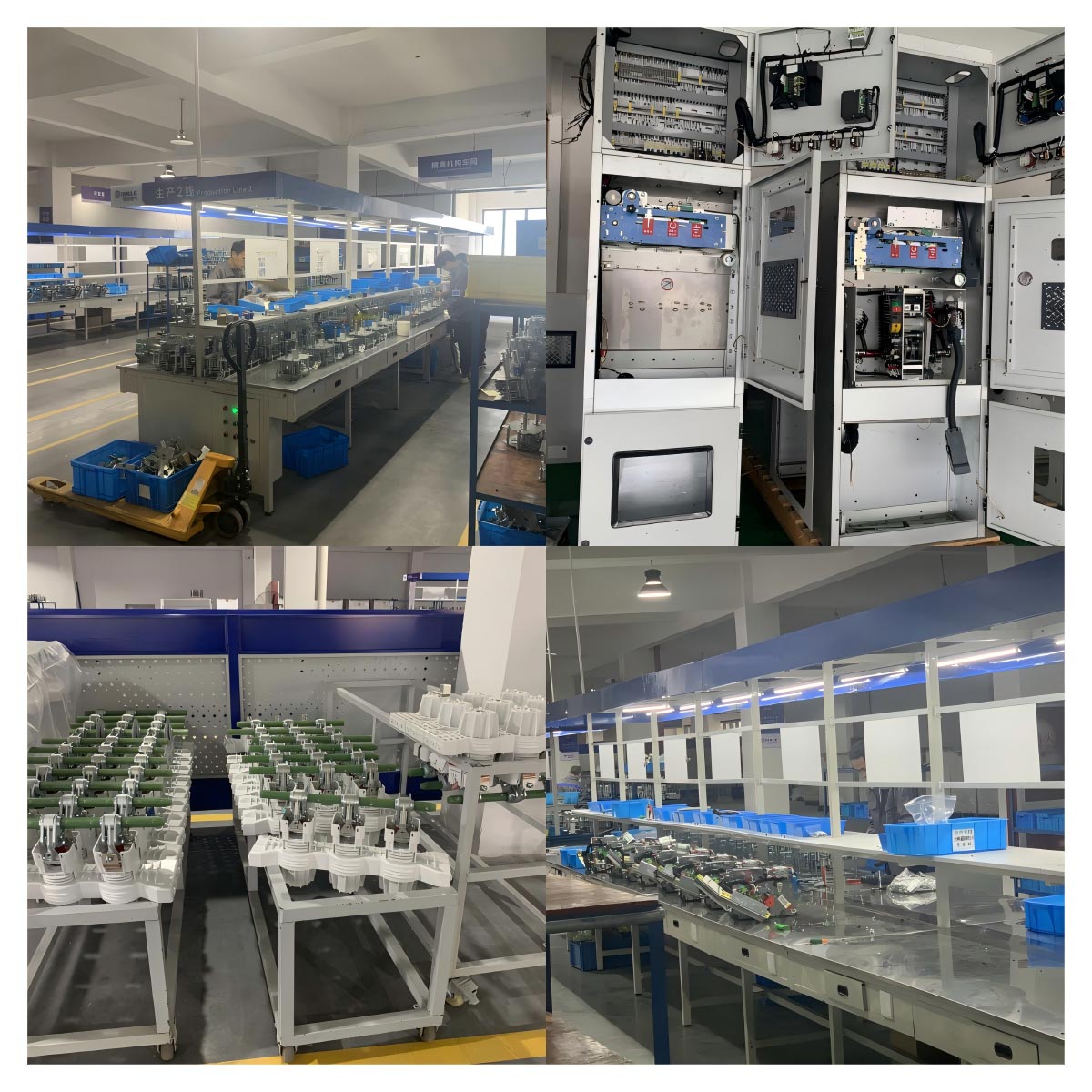

Produktutställning
