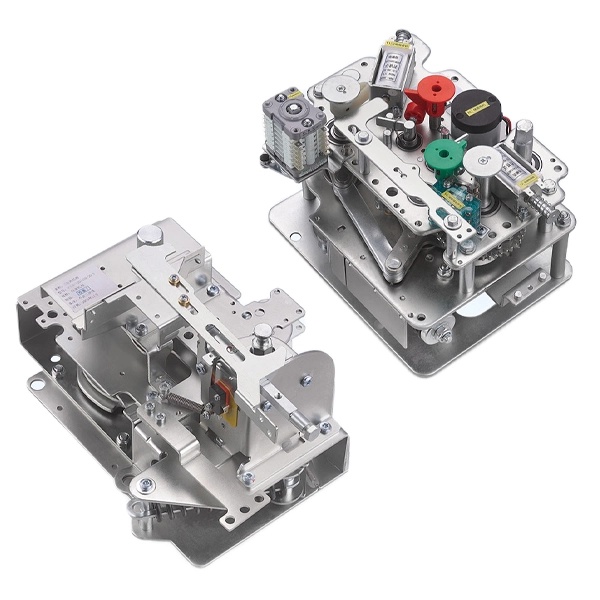

11KV mellanspänningskretsbrytare Isolatormekanism
Cotenele är en av kärnpartnerna till State Grid Corporation of China, våra produkter såsom medelspänningsringhuvudenheter och miljövänliga ställverk är mycket populära i deras mellanspänningskraftdistributionsprojekt. KDVM-12/630-20-S-serien 11KV medelspänningskretsbrytare Isolatormekanism som är lämplig för öppning av kretsbrytare och kopplingsutrustning från Cotenele i uppladdningsbara mellanspänningsringhuvudenheter. Denna produkt uppfyller kraven i relevanta standarder och specifikationer såsom GB1984-2014 "Högspänningsväxelströmsbrytare" och GB/T1985-2023 "Högspänningsväxelströmsfrånskiljare och jordningsbrytare".
Ring Main Units (RMU:er) används i stor utsträckning för strömförsörjning på ett tillförlitligt sätt i mellanspänningsnätverk som kraftnät, industriparker och kommersiella komplex. Contenele Company har länge varit engagerat i forskning och utveckling av kärnkomponenter för denna typ av mellanspänningsringhuvudenheter och miljövänliga ställverk.
11KV mellanspänningsbrytare Isolator Mechanism är kärnkomponenter i RMU och miljövänliga ställverk eller gasisolerade ställverk, Manövermekanismerna vi tillverkat har fått mycket beröm från våra kunder under många år. Dessa manövermekanismer är uppdelade i två typer: manuella och elektriska baserade på styrmodeller, detta säkerställer en flexibel, säker och effektiv kraftfördelning.
Modell och mening
| KD | VM | 40.5 | 630 | 20 | S |
| Företag koda |
Vakuumbrytare manövermekanism | Betygsatt spänning |
Betygsatt nuvarande |
Klassad korttidstålig ström | Övre isolator |
Definition av operativ mekanism

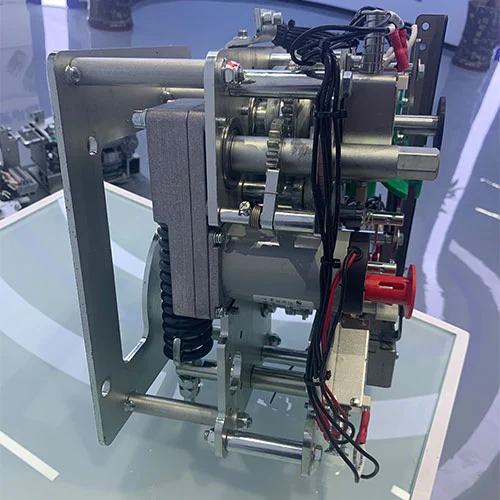

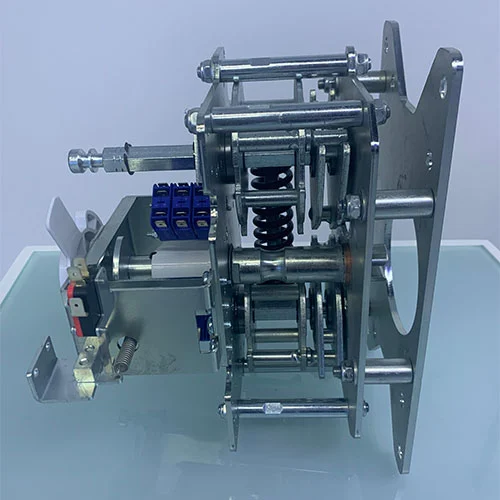

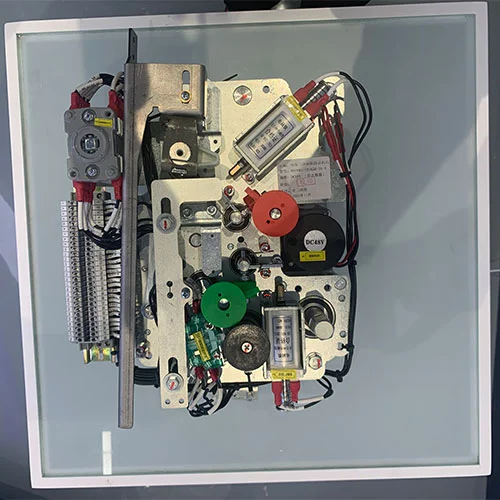

11KV mellanspänningskretsbrytare Isolator Mechanism är kraftutförandeenheten i mellanspänningsställverk. Det är en mekanisk komponent som tillhandahåller den energi som krävs för öppning och stängning av huvudkontakterna på kopplingsanordningar som lastbrytare, strömbrytare och frånskiljare.
Den har fyra kärndelar inklusive energilagringskomponenter (vanligtvis fjädrar), transmissionslänkar, låssystem och hjälpkontakter.
Manövermekanismen omvandlar manuell kraft eller elektrisk energi till kontrollerad mekanisk rörelse, detta kan säkerställa exakt och snabb drift av mellanspänningsomkopplare. Manövermekanismerna har ofta fjädermekanismer energilagring som kan laddas antingen manuellt med manöverhandtag eller elektriskt genom motorer, vilket möjliggör både lokal och fjärrstyrning.
Tillämpningsomfång
11KV mellanspänningskretsbrytare Isolator Mechanism används ofta i olika typer av mellanspänningsställverk och RMU:er:
Ring Huvudenheter
Manövermekanismen är kärnkomponenten i RMU som ofta används för att styra driften för vakuumbrytaren eller frånskiljaren. Effektbrytarens manövermekanism och isoleringsbrytarens manövermekanism kombineras vanligtvis för att användas i en kompakt RMU.
Gasisolerat ställverk
Vanligtvis kända som gasfyllda paneler, dessa använder SF6-gas för isolering och ljusbågssläckning, vilket kräver förseglade manövermekanismer.
Miljövänligt ställverk
Den nya generationens miljövänliga paneler som använder solid isolering eller miljövänliga gaser istället för SF6, såsom solidisolerade ställverk och miljövänliga ställverk med specialiserade manövermekanismer.
Metallkapslat ställverk av fast typ
Såsom HXGN-seriens ställverk som används i stor utsträckning på landsbygden och i städerna kraftdistributionssystem och uppgradering av elnätet.
Dessa manövermekanismer är lämpliga i olika miljöer på ett tillförlitligt sätt, från -40°C till +40°C, med skyddsklass upp till IP3X som säkerställer skydd mot damm och vatteninträngning
Klassificering av operativa mekanismer
Manövermekanismen i ringhuvudenheten klassificeras vanligtvis efter de funktionella enheter den betjänar. Varje enhetstyp har sina specifika egenskaper och användningsområden.
C-enhet (belastningsomkopplarenhet)
C-enheten är utrustad med en lastbrytarmekanism, som vanligtvis använder en enkel fjäderenergilagringsmekanism för stängning och öppning under normal lastström. Den fungerar som den inkommande enheten, styr huvudströmförsörjningen in i strömfördelningen. Mekanismen av C-typ har en oberoende manöveraxel för lastbrytaren och kan utrustas med motordrift för fjärrstyrning.
V-enhet (kretsbrytare)
V-enheten innehåller en vakuumbrytare som använder spänningsfjäderenergilagring för stängning och kompressionsfjäderenergilagring för öppningsoperationer. Denna mekanism erbjuder hög brytkapacitet för kortslutningsströmmar och inkluderar anti-pumpningsfunktion för att förhindra häxstickningsfel. V-enheter används för både inkommande och utgående applikationer där förbättrat skydd och frekvent drift krävs.
G-enhet (frånskiljare/jordbrytare)
G-enheten hänvisar till frånskiljaren och jordningsbrytarens mekanism, som använder kompressionsfjäderns övercentrumfrigöringsprincip. Den ger synliga isoleringsluckor för underhållssäkerhet och är vanligtvis låst med huvudströmbrytaren. Mekanismen har separata driftaxellägen för frånskiljare (höger sida) och jordningsbrytare (vänster sida), med tydlig mekanisk indikering.
F-enhet (lastbrytare-säkringskombinationsenhet)
F-enheten kombinerar en lastbrytarmekanism med säkringsskydd, vanligtvis med en dubbelfjädermekanism (A-typ) där en fjäder är för stängning och en annan för öppning. När en säkring går utlöser dess anslag mekanismen för att öppna alla tre faserna samtidigt, vilket förhindrar enfasning. Denna enhet är standardutgående matare för transformatorskydd.
Inkommande mekanism
Den inkommande mekanismen är manöveranordningen vid strömingången till distributionssystemet, vanligtvis implementerad som C-enhet (lastbrytare) eller V-enhet (strömbrytare) beroende på krav. Den styr den totala strömförsörjningen till hela ställverksenheten och måste på ett tillförlitligt sätt hantera full belastningsström.
Utgående mekanism
Den utgående mekanismen styr och skyddar individuella distributionskretsar, vanligtvis implementerade som F-enhet (lastbrytare-säkringskombination) för transformatormatare eller V-enhet för högre kapacitetskrav. Den måste selektivt utlösas vid nedströmsfel samtidigt som matningen till friska kretsar bibehålls.

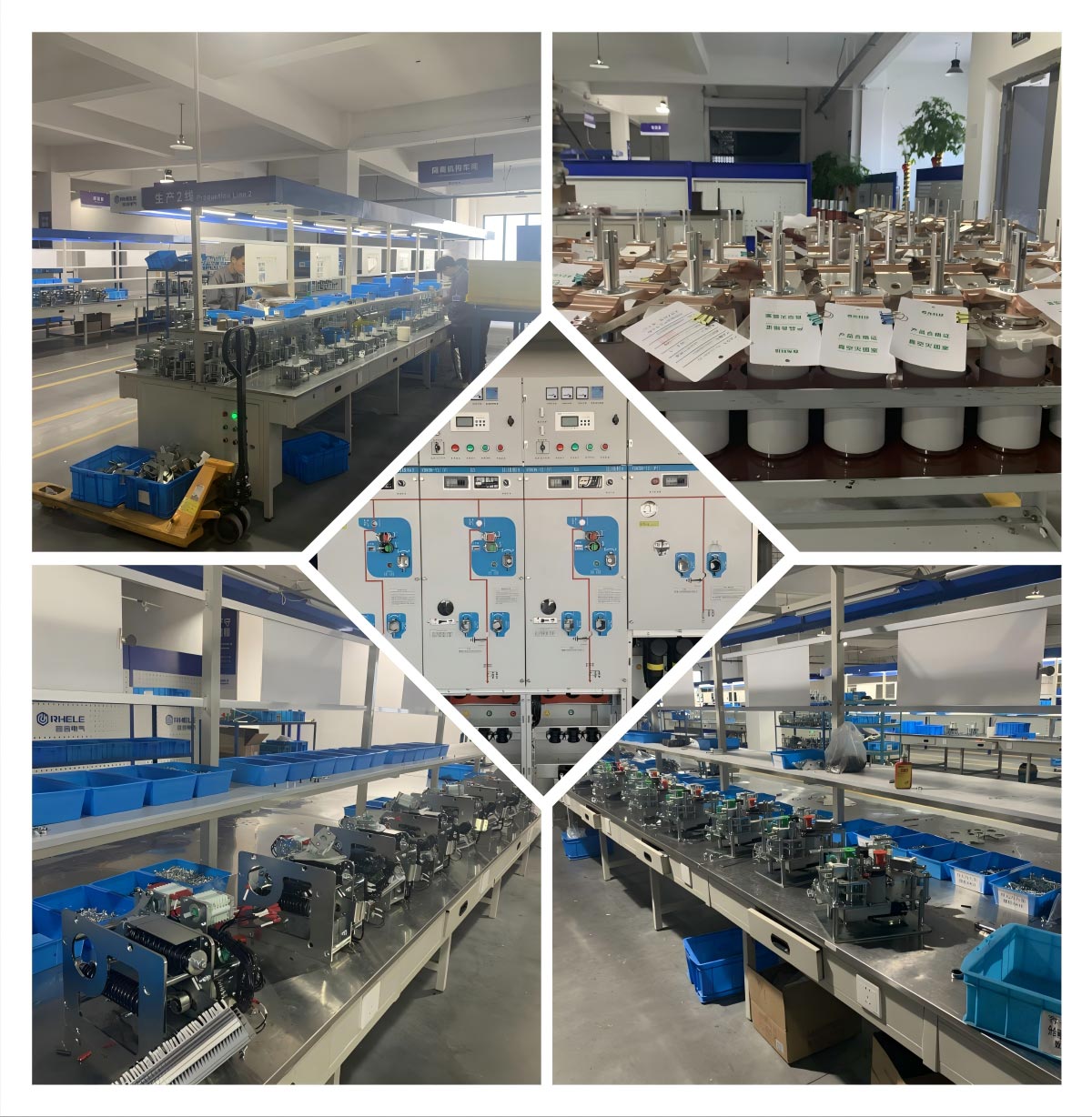

Produktionsverkstad

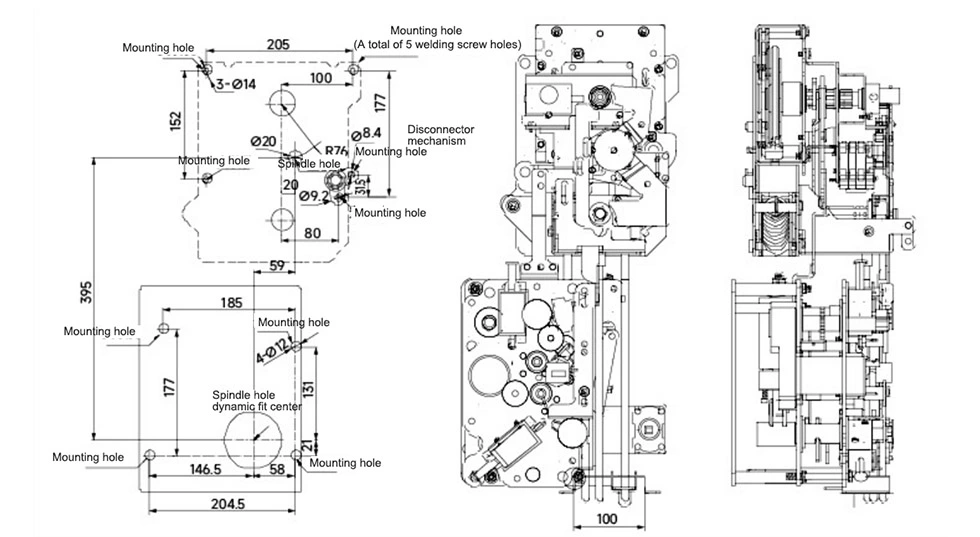

Utseende och mått

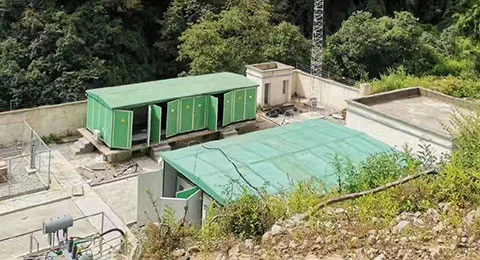

Verklig projekterfarenhet

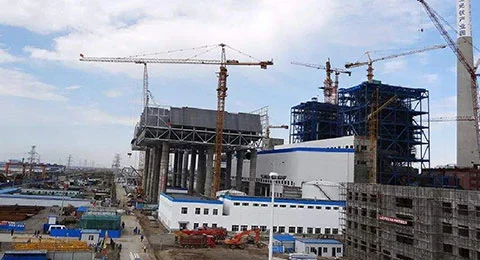

Coteneles produkter har använts i flera storskaliga kraft- och energiprojekt, inklusive:

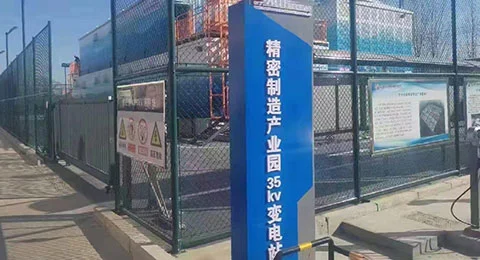

110kV transformatorstationer och 35kV gasisolerade ställverkssystem
Vindkraftsprojekt till havs (China Resources Power)

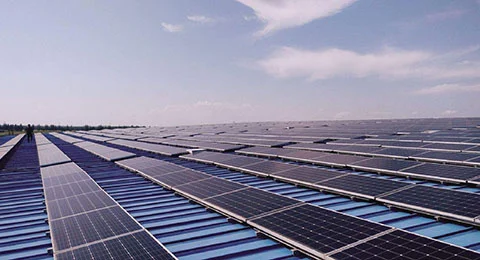

1600MW solcellsbasprojekt i Qinghai

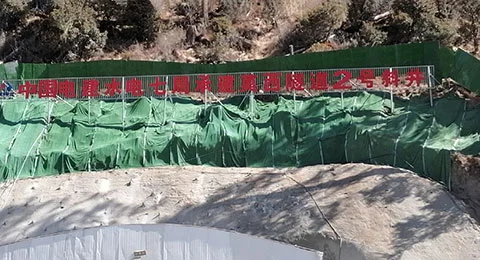

Järnvägsinfrastrukturprojekt (China Railway / PowerChina)
Utomeuropeiska gruvkraftsystem (Tadzjikistans guldgruvaprojekt)
FAQ
1. Vad är 11kV medelspänningskretsbrytarens isolatormekanism?
Det är kärndriftsenheten i mellanspänningsställverk, ansvarig för att öppna och stänga strömbrytare, lastbrytare och frånskiljare. Den omvandlar manuell eller elektrisk energi till exakt mekanisk rörelse, vilket säkerställer säker och pålitlig drift under normala och felförhållanden.
2. Vilka standarder uppfyller denna mekanism?
GB1984-2014: Högspännings växelströmsbrytare
GB/T1985-2023: Högspännings AC-frånskiljare och jordningsbrytare
Tillverkad under ISO9001, ISO14001 och ISO45001 certifierade system.
3. Vilket stöd ger Cotenele för köpare?
Tekniska datablad och ritningar
Installationsvägledning
OEM anpassning och varumärke
Snabb leverans för massbeställningar
Lämplig för EPC-entreprenörer, ställverkstillverkare och globala distributörer.

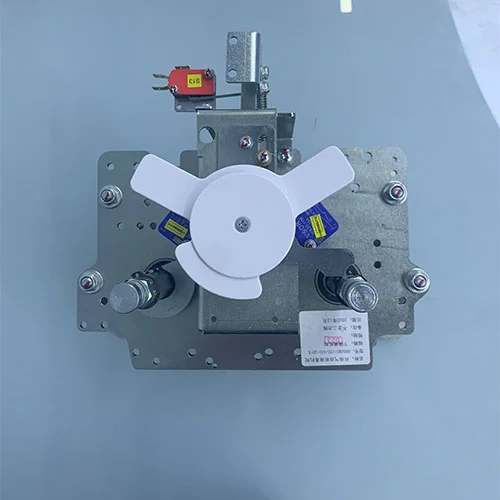

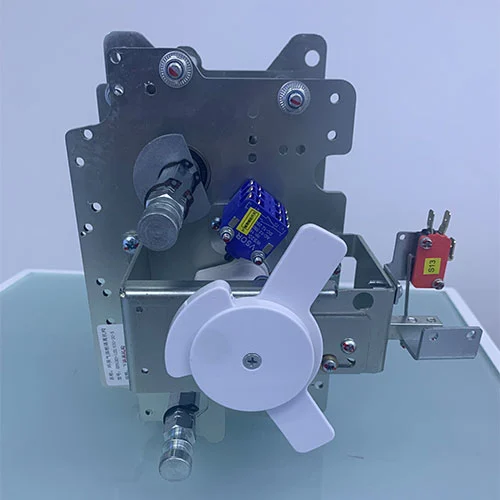

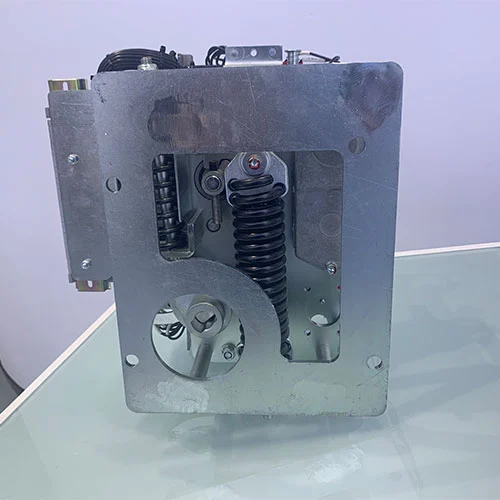

Produktutställning
