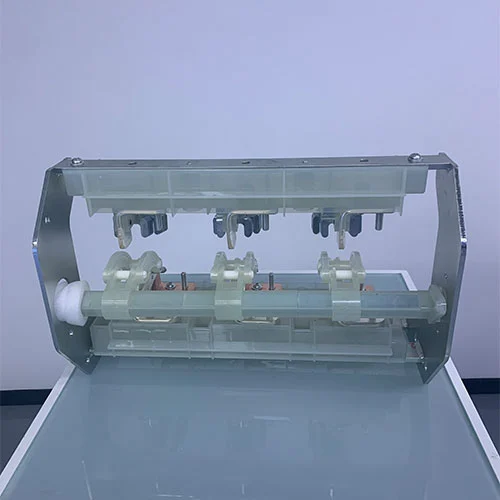

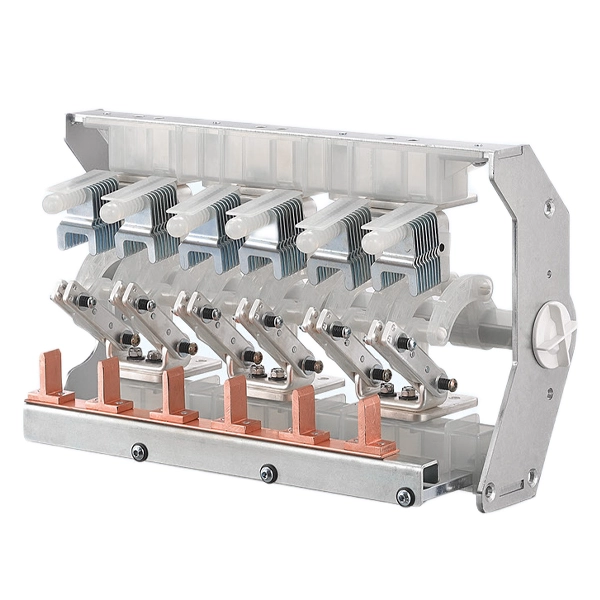

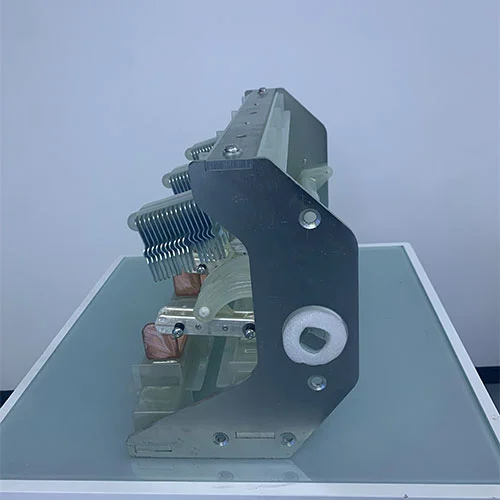

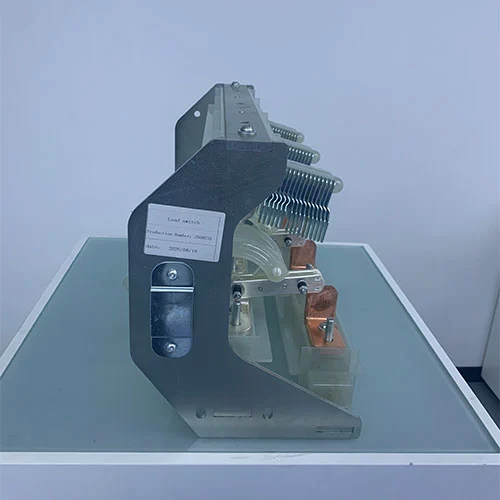

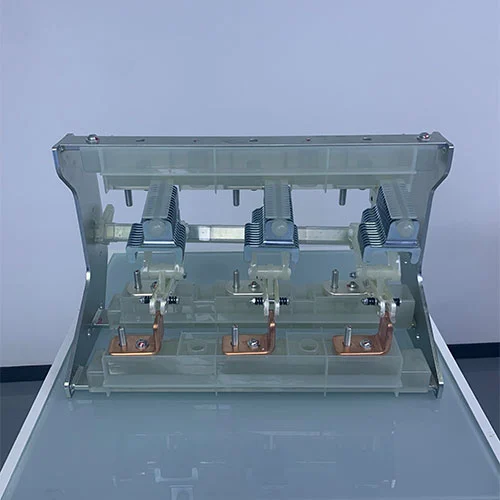

11KV RMU-paneler inomhus Mediumspänning Lastbrytare

I mellanspänningsnäten för elkraftsdistribution används olika ställverk för att säkerställa säker och pålitlig leverans av el. Bland dessa är lastbrytarna kritiska komponenter i dessa ställverk såsom ringhuvudenheter, miljövänliga ställverk och gasisolerade ställverk. De är de specialiserade komponenterna utformade för att hantera rutinkraven för att strömsätta och avaktivera elektriska kretsar. KDK-12D/1250-20-serien 11KV RMU-paneler inomhus mellanspänningsbelastningsbrytare tillverkade av Contele har fått mycket beröm från inhemska och utländska kunder under lång tid

Modell och betydelser

Vad är en lastbrytare?

11kV RMU-paneler Inomhus medelspänning belastningsbrytare är elektriska omkopplingsanordningar placerade mellan frånkopplingsbrytare och strömbrytare, som kan bryta strömmen under normala kretsar och specificerade överbelastningsförhållanden. De kan säkert bryta driftströmmen men är inte lämpliga för att bryta kortslutningsströmmar (felströmmar). De är vanligtvis utrustade med grundläggande ljusbågssläckningsanordningar, som kan hantera normala belastningsbågar men otillräckliga för att släcka högintensiva kortslutningsbågar.

Arbetsprincip för en lastbrytare

Nyckeln till lastbrytare ligger i säker hantering av ljusbågar. När kontakterna separeras joniserar strömmen luften eller dielektrikumet och bildar en ledande bana. Om ljusbågen inte kontrolleras kommer det att skada kontakterna och fördröja frånkopplingen.

Vanligt använda metoder för bågsläckning inkluderar:

1. Oljesläckning av ljusbåge:Kontakterna är nedsänkta i isoleringsolja. Värmen som alstras av ljusbågen bryter ner oljan och bildar högtrycksvätgas som snabbt släcker ljusbågen.

2. Gasbågssläckning (jettyp):Fast ljusbågssläckningsmaterial värms upp och förångas, vilket sprutar ut gas för att släcka ljusbågen.

3. Tryckluft eller gasljussläckning:Mekaniskt tillförd luft släcker ljusbågen (som tidig SF₆).

4. Vakuumbågssläckning:Kontakterna är förseglade i en vakuumflaska. Vid AC-nollpunkten släcks ljusbågen omedelbart, vilket återställer den dielektriska styrkan.

Huvudfunktioner

11KV RMU-paneler inomhus Mediumspänning Lastbrytare är de mycket viktiga komponenterna för ringhuvudenheterna och miljövänliga ställverk, de har flera viktiga funktioner:

1. Rutinmässig kretsväxling: Kan styras manuellt eller på distans för att aktivera/avaktivera strömförsörjning till och från linjen, lämplig för underhåll eller ringnätsväxling.

2. Strömbärande kapacitet och tåla kapacitet: Kan bära märkström och motstå den mekaniska och termiska påfrestningen av kortslutningsström under en kort period.

3. Visuell isoleringspunkt: Ger en pålitlig visuell frånkopplingspunkt, vilket säkerställer säkerheten för underhållspersonal.

4. Skydd i samband med säkringar: I en ringnätverksenhet arbetar lastbrytaren i kombination med säkringar för att uppnå automatisk felurkoppling, vilket förhindrar att enfasdrift skadar lasten.

Lastbrytare vs frånskiljare vs vakuumkretsbrytare

För att fullt ut uppskatta lastbrytarens roll är det viktigt att jämföra den med dess motsvarigheter.

Sammantaget är lastbrytaren en effektiv, specialiserad funktionskomponent för mellanspänningsringens huvudenhet eller miljövänliga ställverk. Genom att bemästra det säkra avbrottet av lastströmmar och sömlöst samarbeta med säkringar för felskydd, ger den en ekonomisk, kompakt och pålitlig lösning för de allra flesta kopplingsoperationer i mellanspänningsdistributionsnät. Medan frånskiljaren ger säkerhet genom isolering, och strömbrytaren ger ett omfattande skydd, är lastbrytaren arbetshästen som aktivt hanterar strömflödet på en daglig basis.

Tekniska parametrar

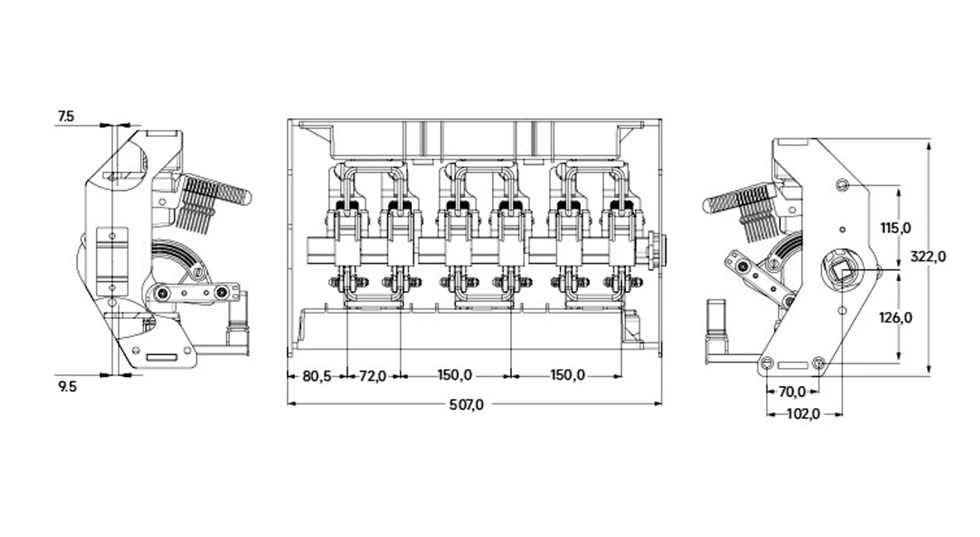

Utseende och dimension

FAQ

Q1. Vad är huvuduppgiften för en lastbrytare?

S: 11KV RMU paneler inomhus medelspänning lastbrytare huvudfunktion är att slå på och stänga av strömmen. vi använder en lastbrytare för att avbryta strömmen på ett säkert sätt när en elektriker behöver utföra underhåll på en linje. Den är utformad för att hantera den normala strömmen som flyter genom systemet varje dag.

Q2. Hur länge håller en lastbrytare vanligtvis?

S: De flesta moderna lastbrytare, särskilt de som använder vakuumteknik, är mycket hållbara. De är klassade för ett specifikt antal operationer (till exempel 1 000 eller 2 000 gånger). Under normala arbetsförhållanden kan de hålla i årtionden utan att huvuddelarna behöver bytas ut.

Q3. Är en lastbrytare säker att röra vid?

S:I moderna ställverk är själva lastbrytaren vanligtvis förseglad inuti en metalltank (som i ett "gasisolerat" eller "miljövänligt ställverk). Du kan inte röra det direkt. Utsidan av skåpet är jordat, så om utrustningen är korrekt installerad är det säkert för operatörer att stå framför den och använda handtaget.

Q4. Varför är en lastbrytare billigare än en effektbrytare?

A: En strömbrytare är en mycket komplex maskin. Den måste vara tillräckligt stark för att fånga och stoppa en enorm blixtliknande energiutbrott (en kortslutning). En lastbrytare behöver bara stoppa det normala flödet av el. Eftersom delarna inuti inte behöver vara lika tunga, är tillverkningskostnaden lägre.

F5. Kan jag använda en lastbrytare för en stor fabriksmotor?

A: Vanligtvis nej. Stora motorer skapar speciella problem när du stänger av dem. De kräver en enhet (som en kontaktor eller en specifik strömbrytare) som är designad för att hantera den specifika typen av elektrisk kast. Lastbrytare är bäst för kablar, distributionsledningar och transformatorer.

Vårt åtagande om kundservice

Vi tror att vårt partnerskap med dig började efter att transaktionen slutfördes. Vårt företag har åtagit sig att tillhandahålla pålitligt stöd för att säkerställa att din utrustning kan fungera smidigt under hela dess livslängd. Här är de tjänster du kan få från oss:

Teknisk support och utbildning: Fjärrvägledning och gratis utbildning; första året med gratis underhåll.

Snabbt svar: Förfrågningar hanteras inom 1 timme, vilket säkerställer snabb problemlösning.

Livstidskonsultation: Teknisk rådgivning och support tillhandahålls under hela utrustningens livscykel.

Kundcase

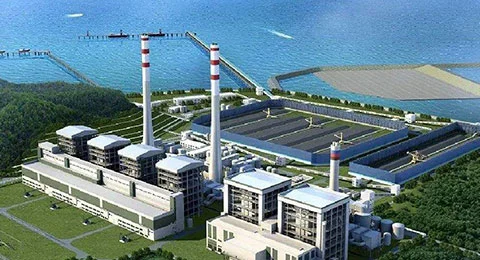

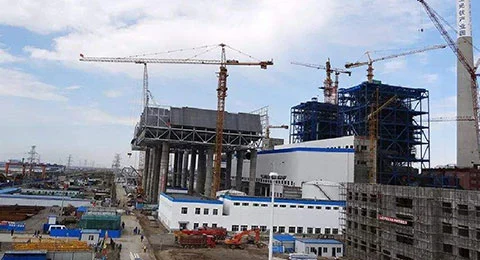

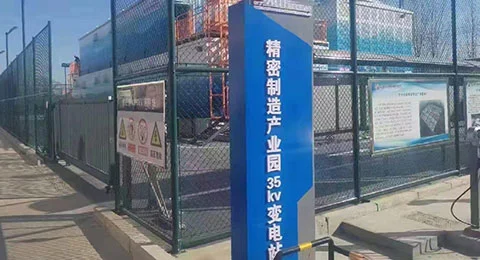

1. State Grid East China Regional Power Distribution Project

2. Qinghai-provinsen Ny energibas 1600MW solcellsprojekt

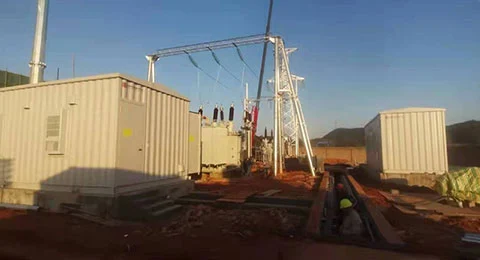

3. Tadzjikistan Aini Gold Mine 110kV transformatorstationsutbyggnad

4. Sichuan-Tibet Railway Komplett strömförsörjning

Varför välja Cotenele Electric?

1. Professionell tillverkare i Kina, direkt leverans från fabriken, stöder bulkköp.

2. Produkterna är ISO9001/14001/18001-certifierade.

3. År av erfarenhet av att samarbeta med inhemska och internationella kunder, verkliga fallstudier garanterar framgång.

4. Innovativ FoU, kontinuerlig uppgradering av RHSV-seriens miljövänliga gasskåp.

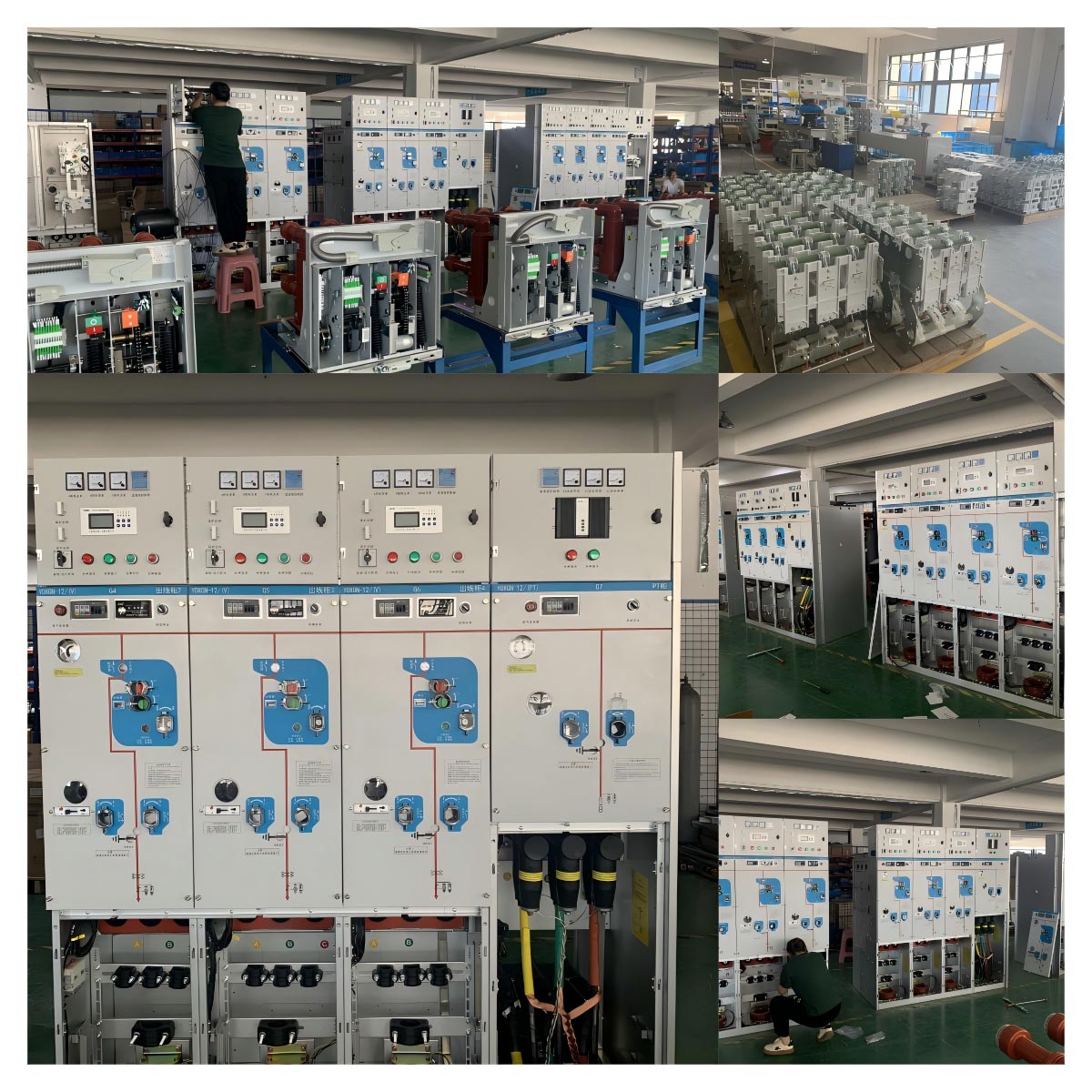

Produktutställning
