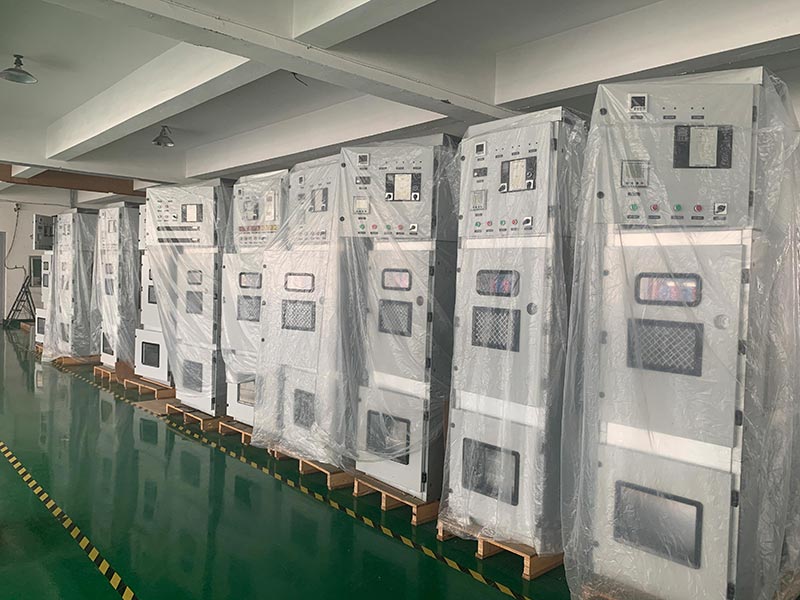

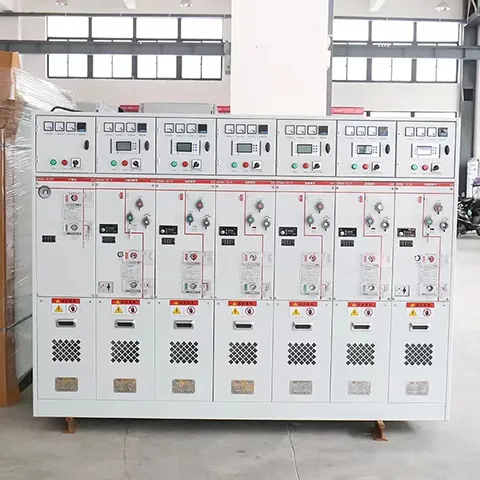

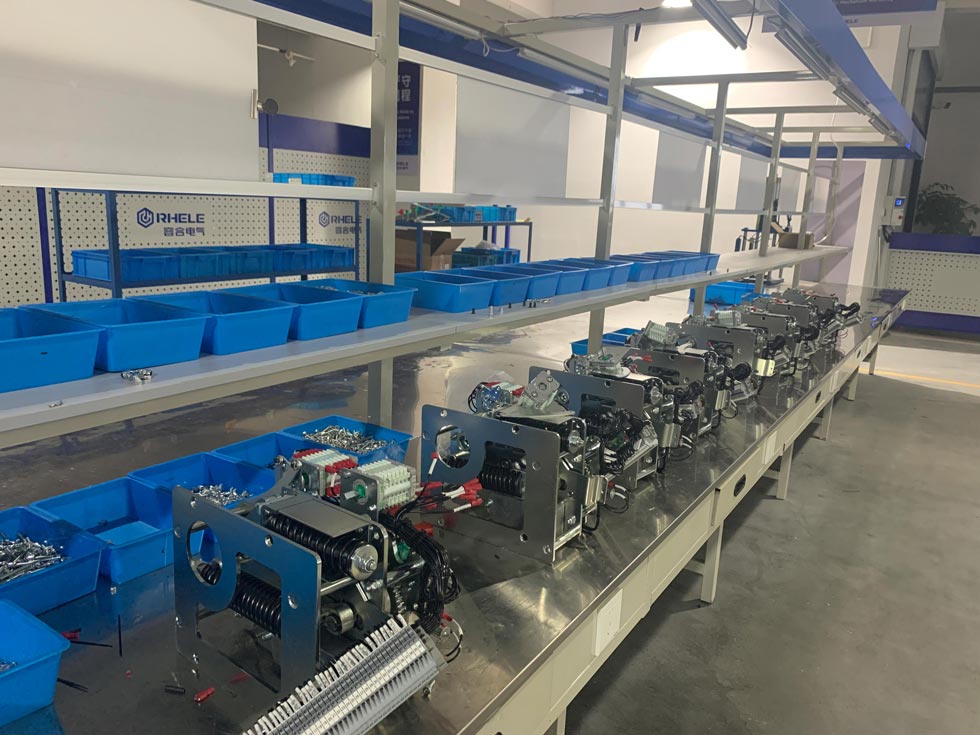

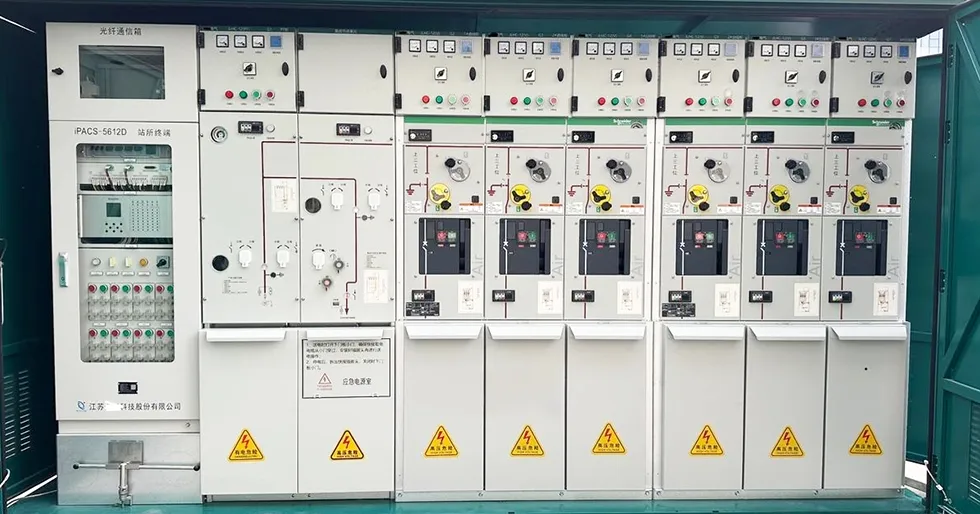

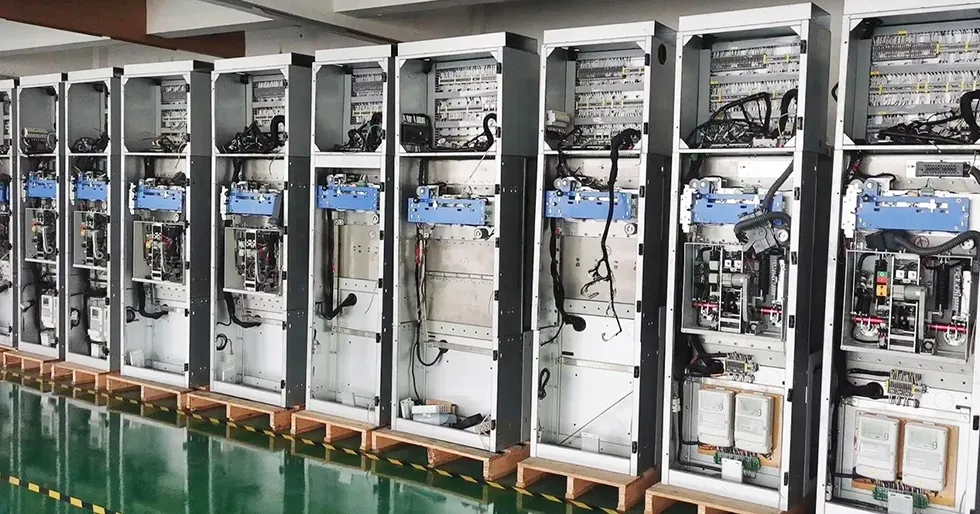

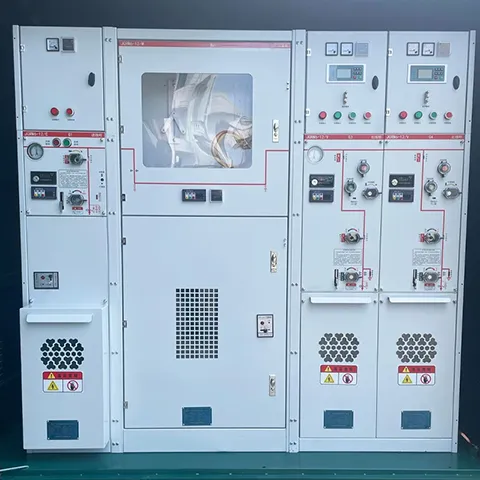

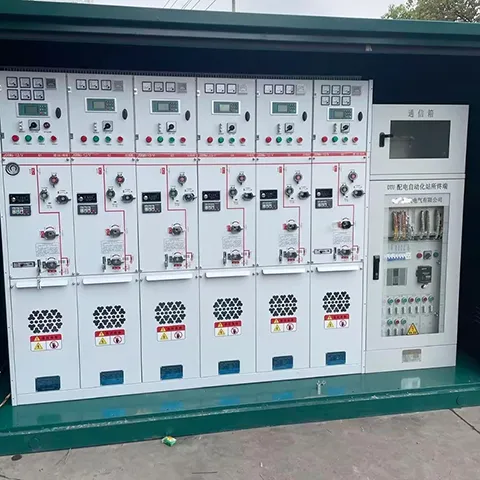

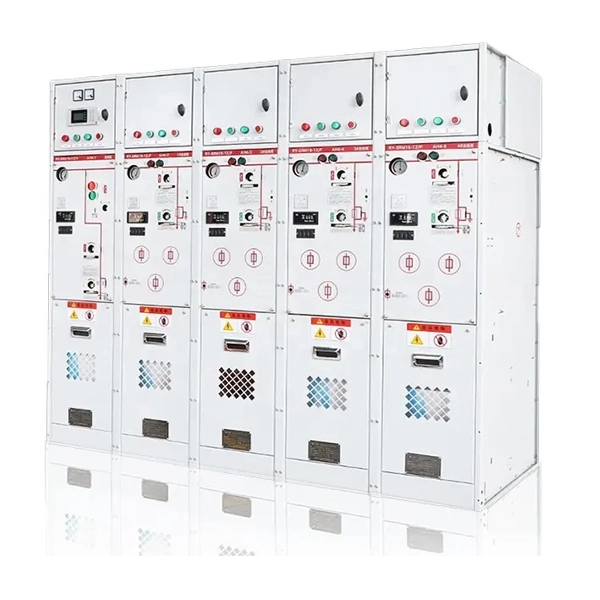

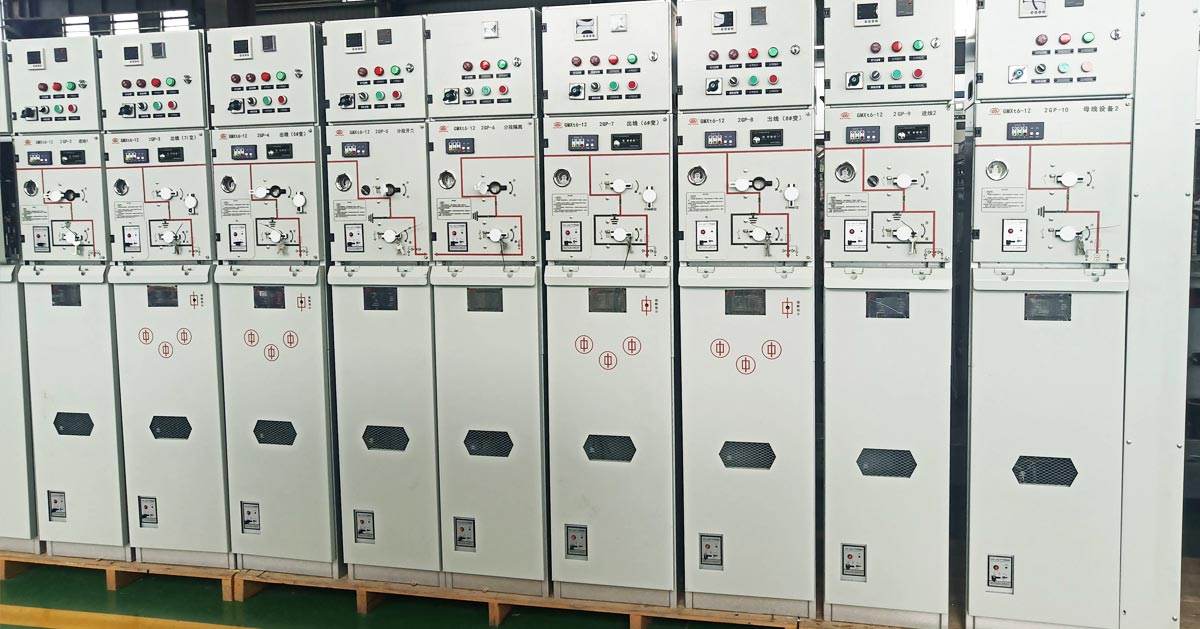

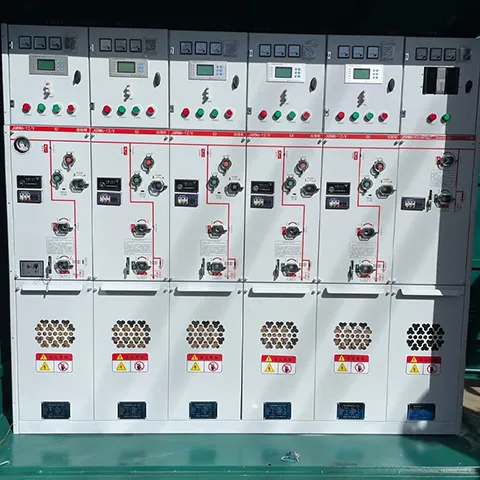

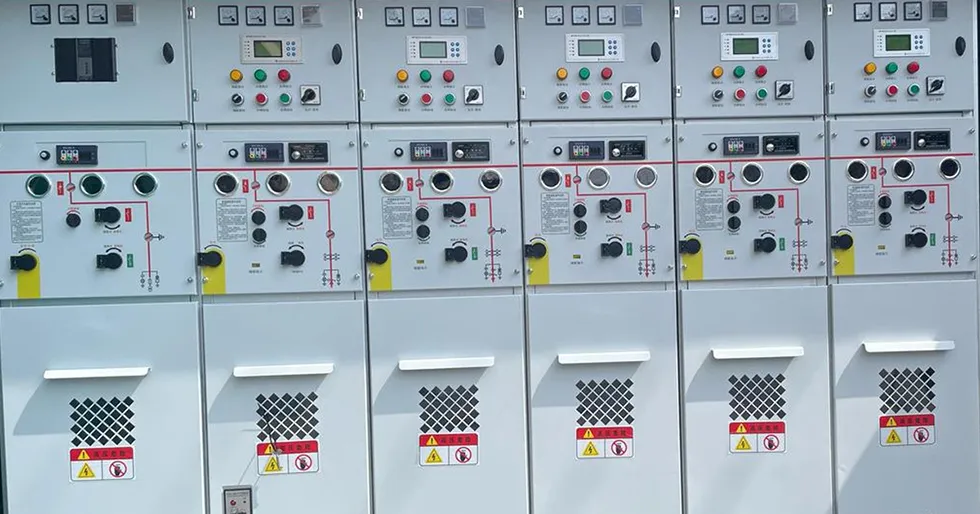

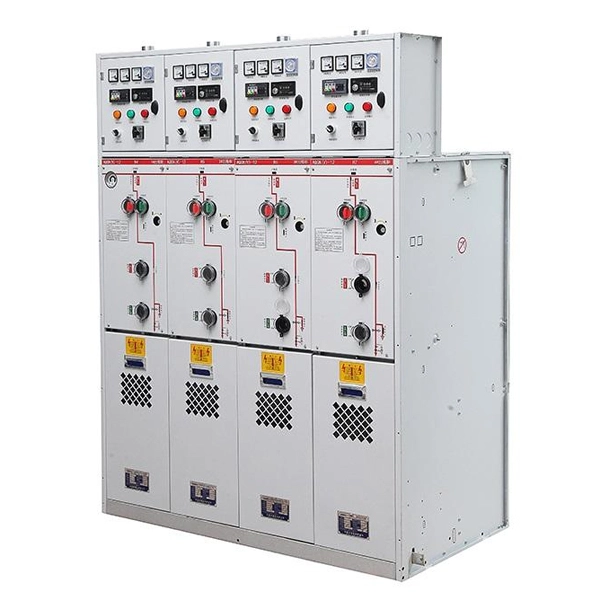

11KV mellanspänning gasisolerat ställverk

De tekniska parametrarna för det gasisolerade ställverket

Vad är principen för det gasisolerade ställverket?

Huvudprincipen för 11KV gasisolerade ställverk och ringhuvudenheter är att fysiskt isolera spänningsförande delar från den yttre miljön.

Arbetsprincip: De strömförande delarna av gasisolerade ställverk eller ringhuvudenheter som brytare, frånskiljare och samlingsskenor är förseglade inuti en gastät gaslåda av rostfritt stål fylld med trycksatt isoleringsgas, som ersätter traditionell luft som isoleringsmedium, vilket gör utrustningen immun mot miljöpåverkan.

Isolering och ljusbågsläckning: Den isolerande gasen i gaslådan (t.ex. SF6, N₂, torr luft) ger utmärkt isolering. När kretsen öppnas genereras en ljusbåge och en vakuumbrytare släcker ljusbågen effektivt för att säkerställa säker frånkoppling.

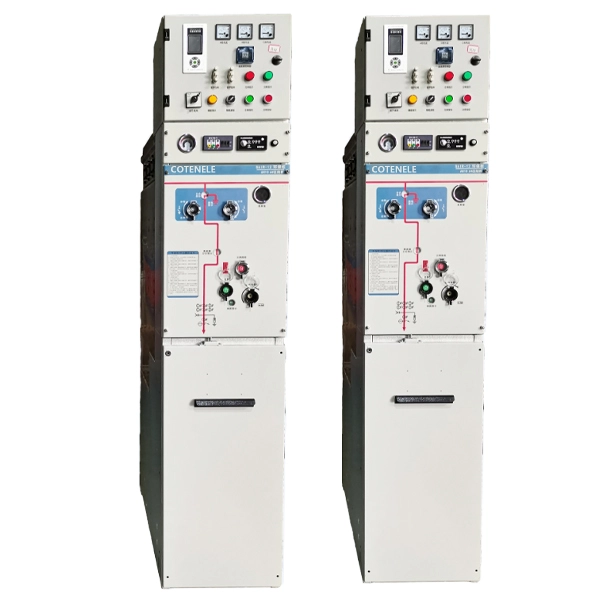

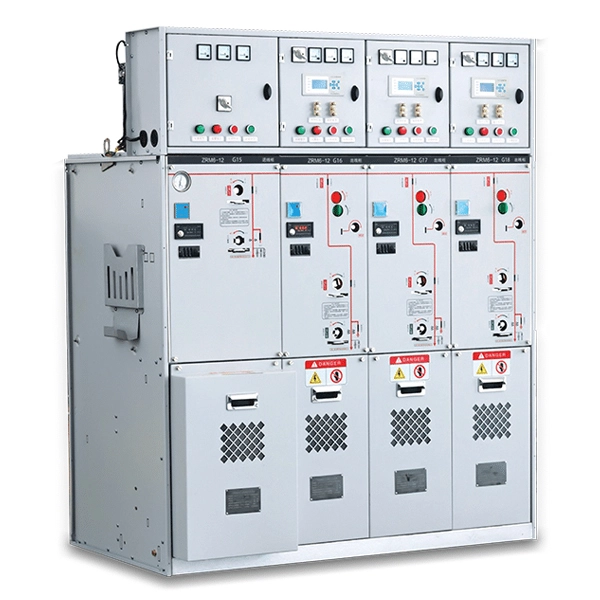

Nyckelkomponenter: En typisk C-GIS-enhet består huvudsakligen av gastanken, kopplingselement (vakuumbrytare, frånskiljare, etc.), manövermekanism, samt ett lågspänningsstyrfack och ett kabelfack.

Vilka är fördelarna med gasisolerade ställverk eller ringhuvudenheter?

Jämfört med traditionella luftisolerade ställverk har 11KV gasisolerade ställverk med medelspänning många betydande fördelar.

För det första har den trycksatta isoleringsgasen en dielektrisk hållfasthet två till tre gånger den hos luft. Med denna typ av gas som SF₆, N₂ kan torr luft förbättra isoleringsprestandan avsevärt. Vid högre spänningsnivåer är denna fördel mer uttalad, vilket har drag av mer kompakt storlek och detta kommer att hjälpa oss att utveckla mindre, utrymmesbesparande enheter.

För det andra, förutom utmärkt isoleringsprestanda, kan den trycksatta gasen också förbättra bågsläckningsförmågan, detta kommer att förbättra kretsbrytningsprestanda.

För det tredje gör den helt förseglade och lufttäta strukturen det möjligt för själva ställverket att motstå yttre skadliga miljöfaktorer såsom kondens, föroreningar, små djur och kemiska föroreningar. Därför kan den fungera tillförlitligt i tuffa eller krävande miljöer. År 2002 inträffade en stor översvämning i floden Elbe i Tyskland, men de översvämmade uppblåsbara ställverksenheterna återupptogs snabbt, vilket visar på den tillförlitliga och säkra driftförmågan hos gasisolerade skåp i tuffa miljöer.

Jämfört med traditionell AIS visar C-GIS betydande fördelar i flera dimensioner, men har även vissa begränsningar
