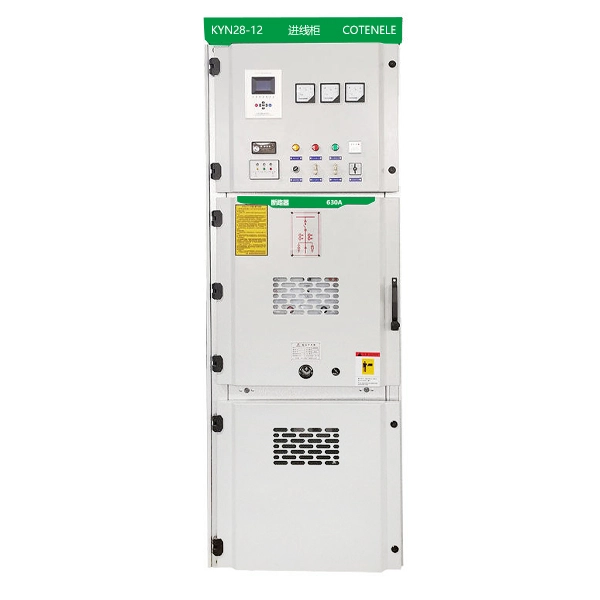

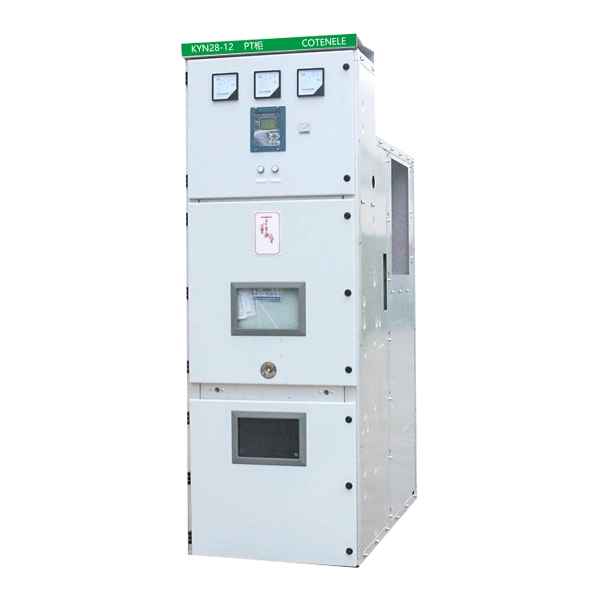

11KV inomhus metallklädd mellanspänningsställverk
Cotenele är en fabrik för tillverkning av elektriska paneler som är belägen i Wenzhou i Kina, vi tillhandahåller kyn28-12 serie 11KV inomhus metallbeklädd mellanspänningsställverk och de interna kärnkomponenterna som vakuumbrytare, lastbrytare, strömtransformator och spänningstransformator etc inom dem, våra elektriska produkter har exporterats över många länder och de har exporterats över många länder och regioner. kunder.
Cotenele är en huvudleverantör för kyn28-12-serien 11KV Indoor Metal Clad Medium Voltage Switchgear i Kina, detta mellanspänningsställverk allmänt känt som en "utdragbar" eller "utdragbar" panel, är designad för säker och flexibel kraftdistribution. Dess avgörande kännetecken är den avtagbara strömbrytaren som kan rullas in i "service" eller "test/isolerade" lägen, vilket möjliggör snabba byten och underhåll utan att strömlösa hela enheten.
En robust metallomsluten konstruktion, avdelade fack (brytare, samlingsskena, kabel och instrumentrum) och obligatoriska mekaniska förreglingar (fem skyddsfunktioner) säkerställer hög driftsäkerhet. Dessa enheter används allmänt i primära och sekundära distributionsnätverk av krafttransformatorstationer, industrianläggningar (stål, petrokemi, gruvdrift), kommersiella byggnader, datacenter och installationer för förnybar energi som solkraftsparker och vindkraftsparker. De överensstämmer med den internationella standarden IEC 62271-200, och den nationella standarden GB/T 3906, 4906 och DL 4.
Produktmodell
Huvudsakliga tekniska parametrar
| ltem | Enhet | Tekniska parametrar | |
| Märkspänning | KV | 3.6, 7.2, 12 | |
| Nominell frekvens | Hz | 50 | |
| Märkström för effektbrytare | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| Märkström för ställverk | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| Nominell korttidsmotståndsström (4S) | KA | 20, 25, 31,5, 40 | |
| Nominell toppmotståndsström (topp) | KA | 50, 63, 80, 100 | |
| Nominell kortslutningsbrytström | KA | 20, 25, 31,5, 40 | |
| Märkkortslutningsström (topp) | KA | 50, 63, 80, 100 | |
| Nominell isoleringsnivå 1 minuts strömfrekvens tål spänning |
Fas till fas, Fas-till-jord |
KV | 24, 32, 42 |
| Mellan öppna kontakter | KV | 24, 32, 42 | |
| Blixtimpuls Tål spänning (toppvärde) |
Fas till fas, Fas-till-jord |
KV | 40, 60, 75 |
| Mellan öppna kontakter | KV | 46, 70, 85 | |
| Skyddsgrad | Skalet är IP4X, och när dörrarna till fack och strömbrytare öppnas är det IP2X. | ||
Arbetsvillkor
1. Omgivande lufttemperatur: max +40 °C, minimum –15 °C.
2. Relativ luftfuktighet: dagligt medelvärde ≤95 % med ett motsvarande dagligt medelvattenångtryck som inte överstiger 2,2 KPa; månadsmedelvärde ≤90 % med motsvarande månatliga medelvattenångtryck som inte överstiger 1,8 KPa.
3. Höjd: inte överstigande 1000 m över havet.
4. Seismisk intensitet: inte större än magnitud 8.
5. Den omgivande luften ska vara fri från betydande kontaminering av frätande eller brännbara gaser, vattenånga eller liknande ämnen.
6. Installationsplatsen ska vara fri från kraftiga vibrationer.
7. Om driftsförhållandena överskrider de normala gränserna som anges i GB3906, ska användaren och vårt företag komma överens om de nödvändiga bestämmelserna genom samråd.
Vad är Drawout metallslutna ställverk?
KYN28-12 11KV inomhus metallbeklädd mellanspänningsställverk är en elektrisk anordning vars strömbrytare är installerad i mitten av ställverket. Hela höljet är uppdelat i fyra oberoende fack av metallväggar:
1. Brytarfack (mitten):Inrymmer vakuumbrytaren (t.ex. VS1 eller VD4). Trucken har tre lägen: Service, Test/Isolation och Removed. Den kan enkelt sättas in/ut, vilket möjliggör bekvämt underhåll - Att byta ut brytaren kräver inte att hela panelen kopplas ur.
2. Samlingsskenas fack:Ligger i den övre bakre delen. Innehåller huvudskenor och grenskenor som kopplar samman flera ställverkspaneler.
3. Kabelfack:Ligger i nedre bakre delen. Används för att ansluta utgående kablar, överspänningsavledare och jordningsbrytare.
4. Lågspänningsfack (instrument):Ligger på den främre övre delen. Inrymmer skyddsreläer (mikrodatorbaserade), instrument, indikatorlampor och andra sekundära komponenter.
Observationsfönster:Varje fack är helt separerat av jordade metallväggar, vilket effektivt förhindrar att ett internt ljusbågsfel i ett fack påverkar intilliggande fack. Frontpanelen har observationsfönster för att se lastbilens position och isoleringskontaktstatus.
| Komponent | Vanlig modell | Fungera |
| Vakuumbrytare | VS1, VD4 | Gör/bryt normal belastning och kortslutningsströmmar |
| Jordningsbrytare | JN15-12 | Nära till jord kabelsidan vid underhåll för personalens säkerhet |
| Strömtransformator | LZZBJ9-10 | Mät ström, ge signaler för skydd |
| Spänningstransformator | JDZ(J)10 | Ge spänningssignaler och styr effekt |
| Överspänningsavledare | HY5WZ-17/45 | Begränsa blixtnedslag och växlande överspänningar |
| Mikrodatorbaserat skyddsrelä | t.ex. RCS-9600-serien | Överström, momentant, jordfelsskydd |
Konfiguration av huvudkomponenter
Vilka är fördelarna med KYN28-12 utdragbara metallkapslade ställverk?
1. Hög tillförlitlighet:Metallklädd konstruktion med stark intern bågemotståndsförmåga, vilket säkerställer säkerhet.
2. Enkelt underhåll:Utdragbar design – byte av brytare tar bara några minuter, vilket avsevärt minskar avbrottstiden.
3. Fem-förebyggande förreglingar:Mekaniska/elektriska förreglingar förhindrar fem typer av felfunktion (t.ex. ingen lastbrytning, inget oavsiktligt inträde i spänningsförande fack).
4. Hög standardisering:Mogen produktion av många inhemska tillverkare, god utbytbarhet av reservdelar, låga inköps- och underhållskostnader.
5. Flexibel konfiguration:Kan monteras som inkommande, utgående, mätare, PT, bus-tie paneler, etc., anpassade till olika huvudanslutningsscheman.
| Särdrag | KYN28-12 (uttagbar) | XGN2-12(fast) | HXGN-12 (ringhuvudenhet) |
| Typ av brytare | Utdragbar (lastbil) | Fast monterad | Lastbrytare +säkringskombinator |
| Underhållsbekvämlighet | Excellent | Dålig | Medium |
| Brytkapacitet | Hög (upp till 40kA) | Medium | Låg (säkringsskydd) |
| Storlek | Större | Större | Små |
| Kosta | Medium | Lägre | Låg |
| Typisk tillämpning | Huvuddistribution, hög kapacitet | Ombyggnader, låga krav | Slutanvändardistribution, liten kapacitet |
KYN28-12 Drawout metallslutna ställverk VS Andra ställverk

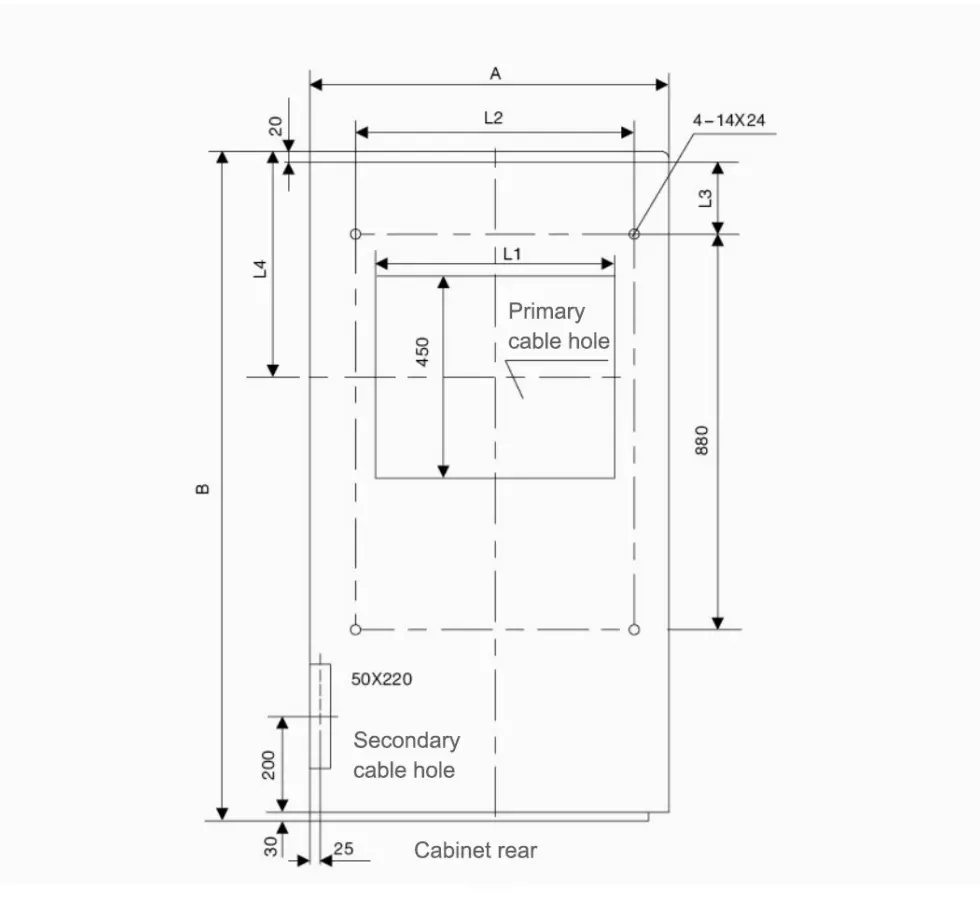

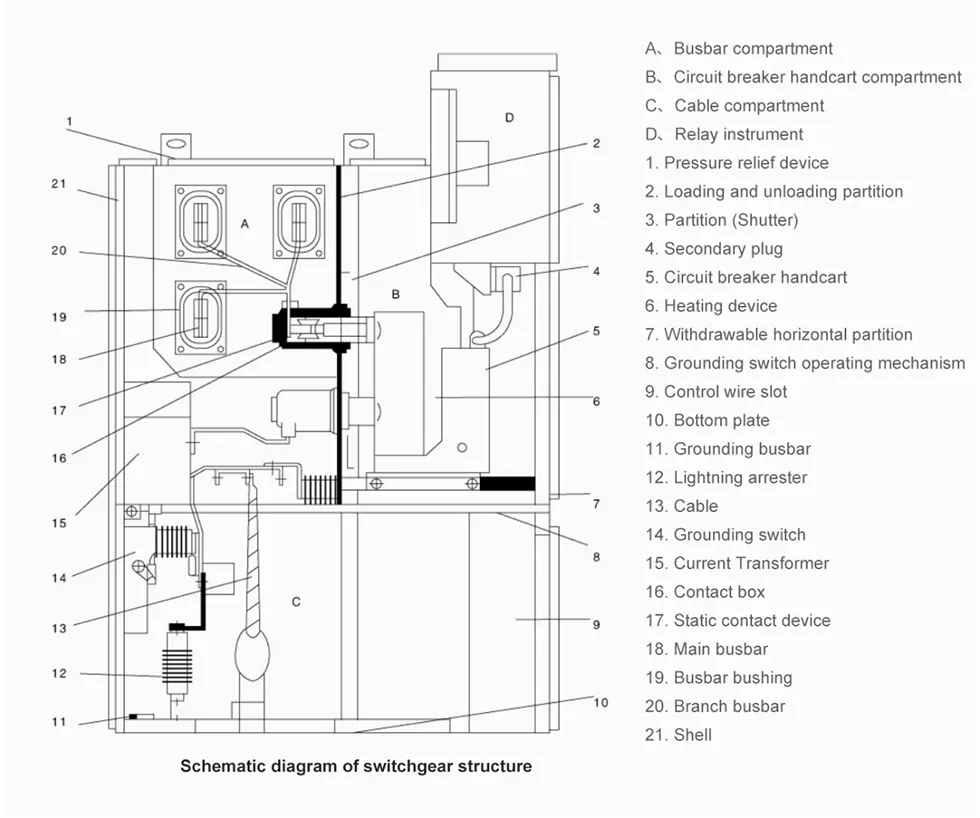

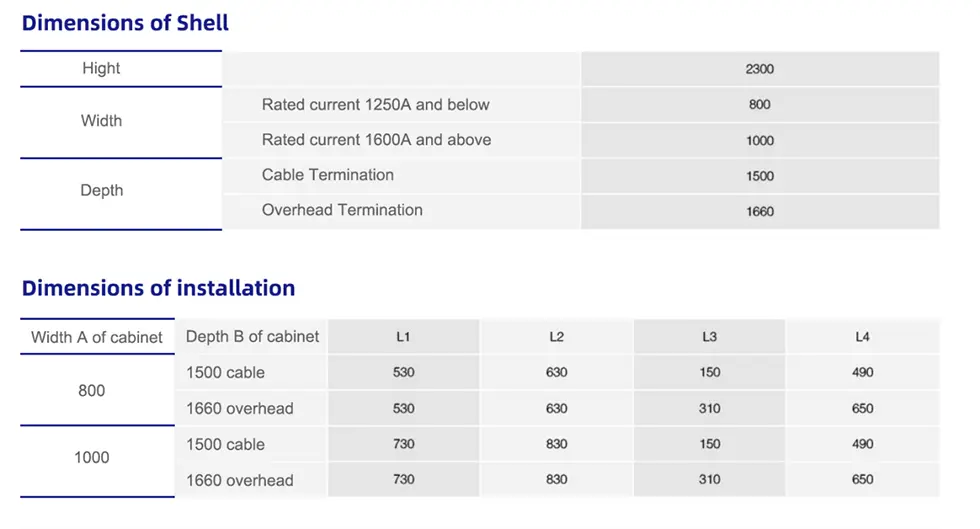

Schematiskt diagram över ställverkskonstruktion och installation

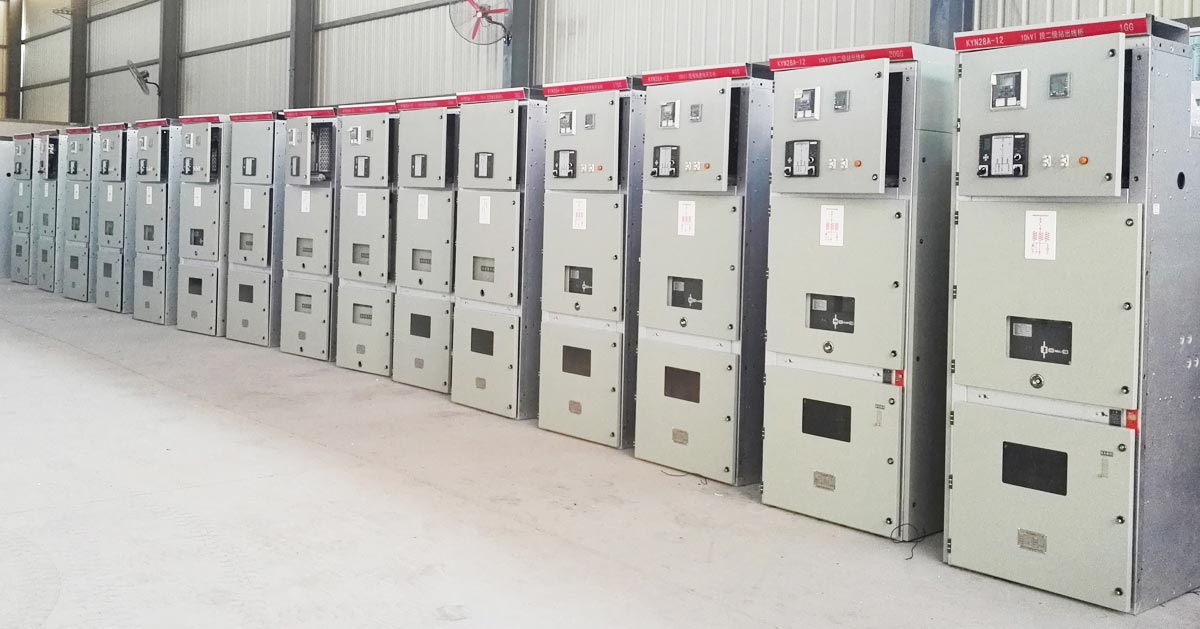

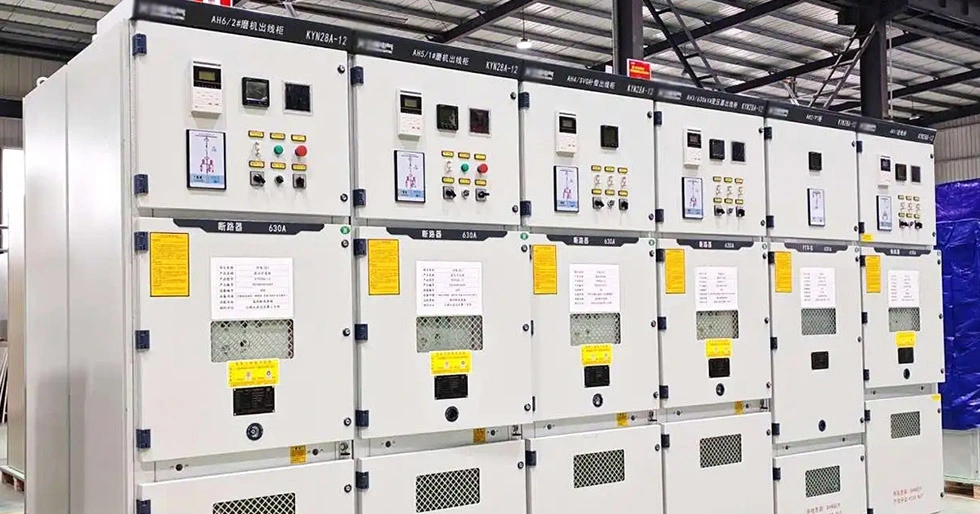

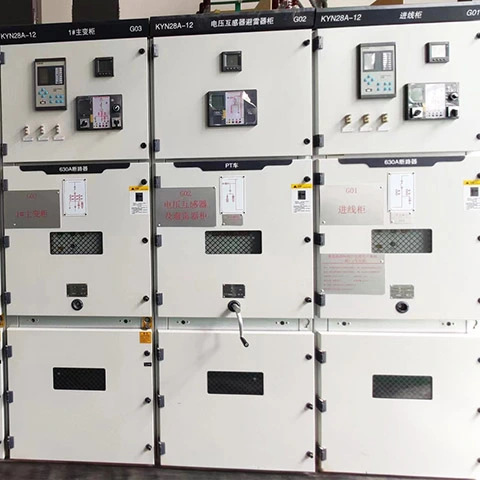

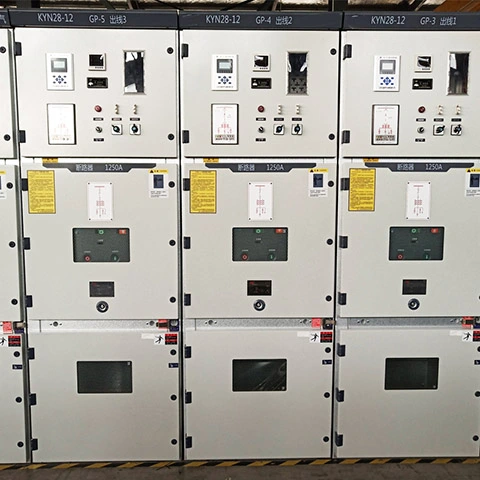

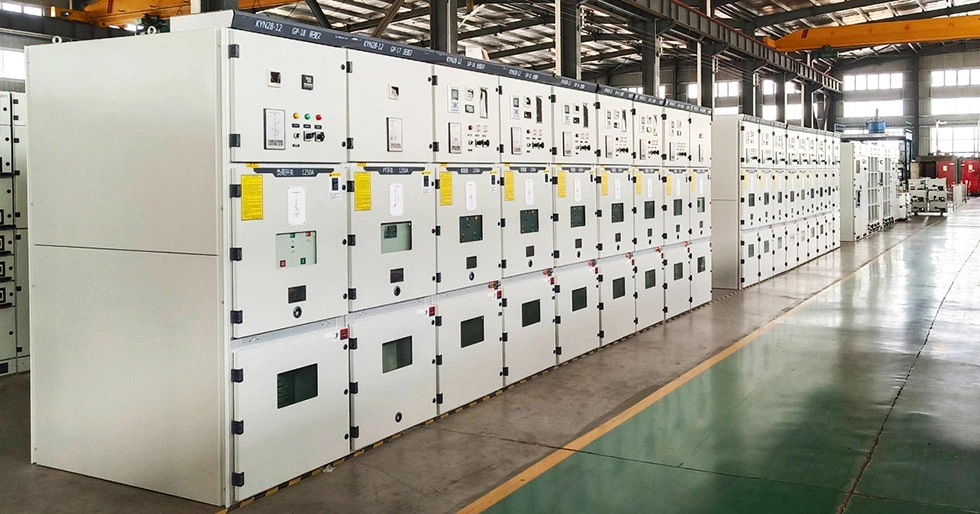

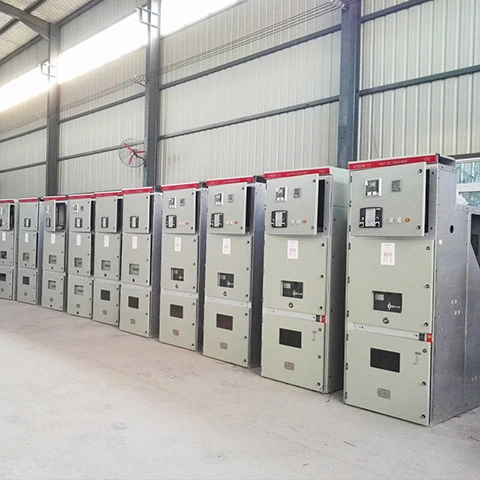

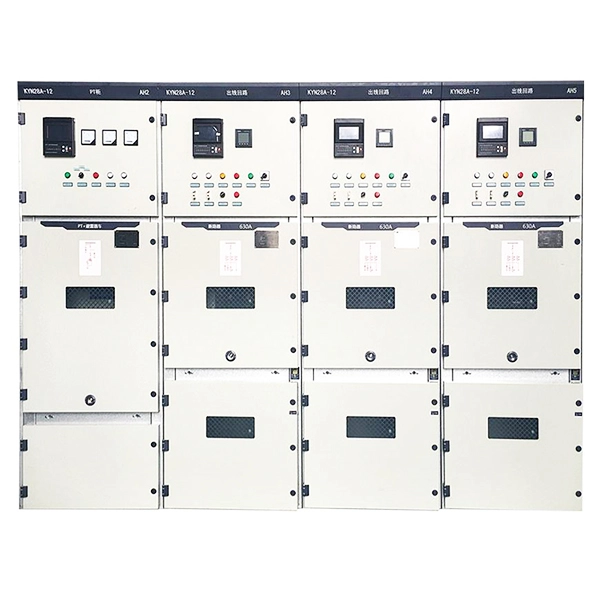

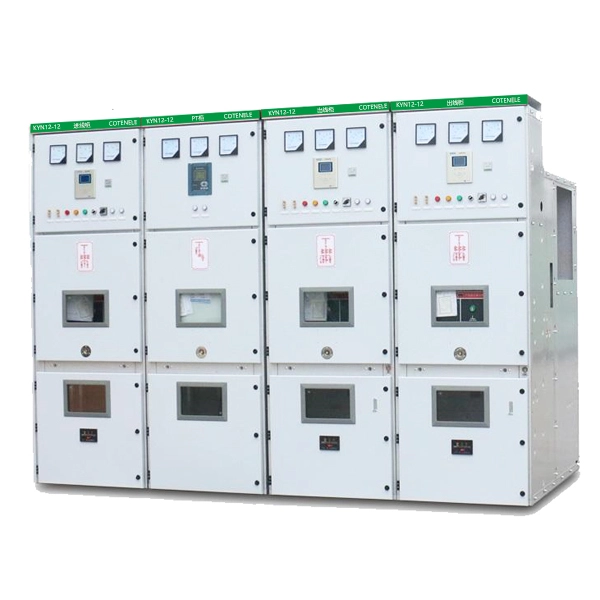

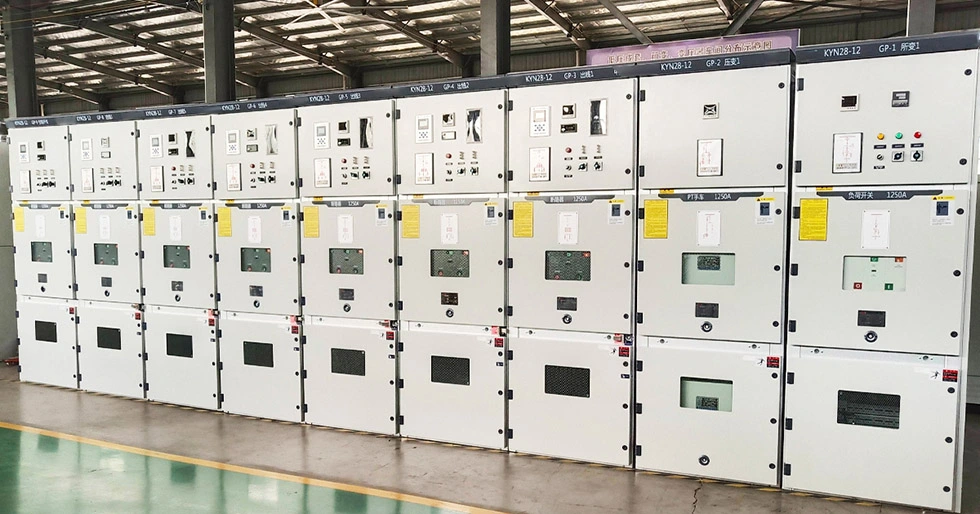

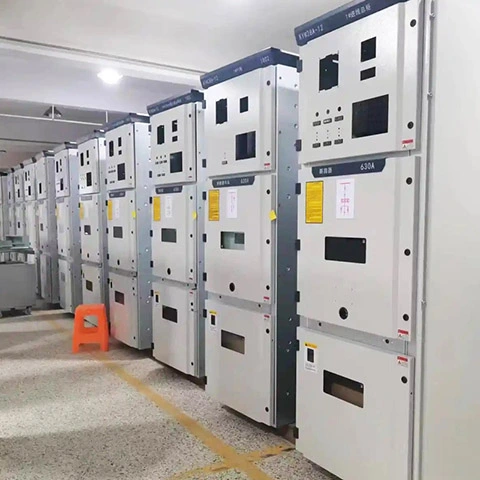

Produkter visas
