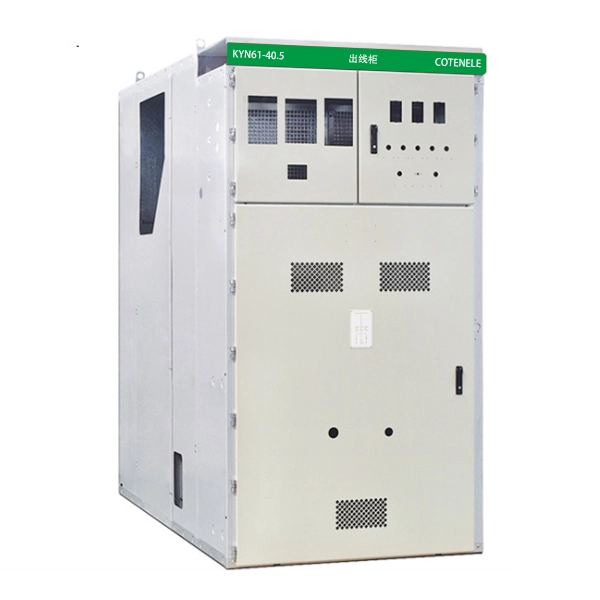

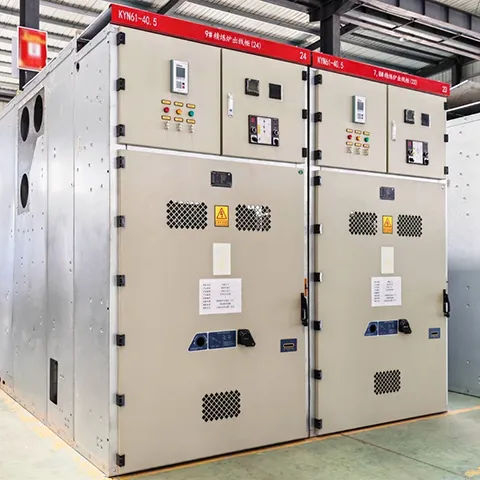

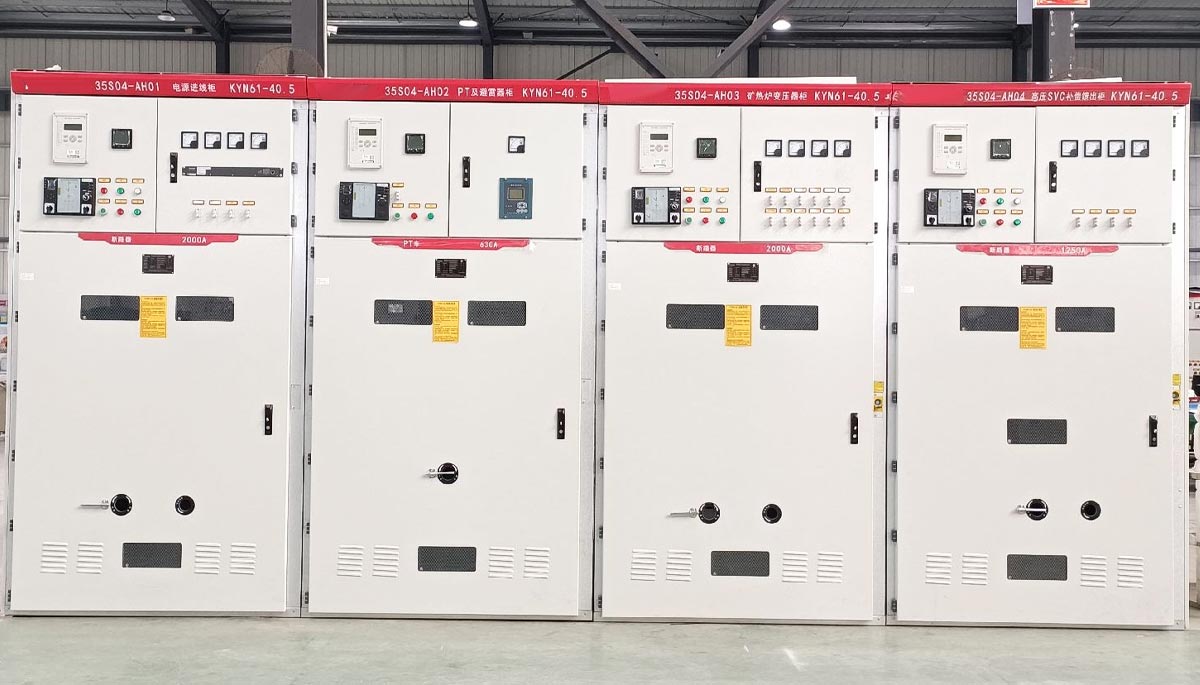

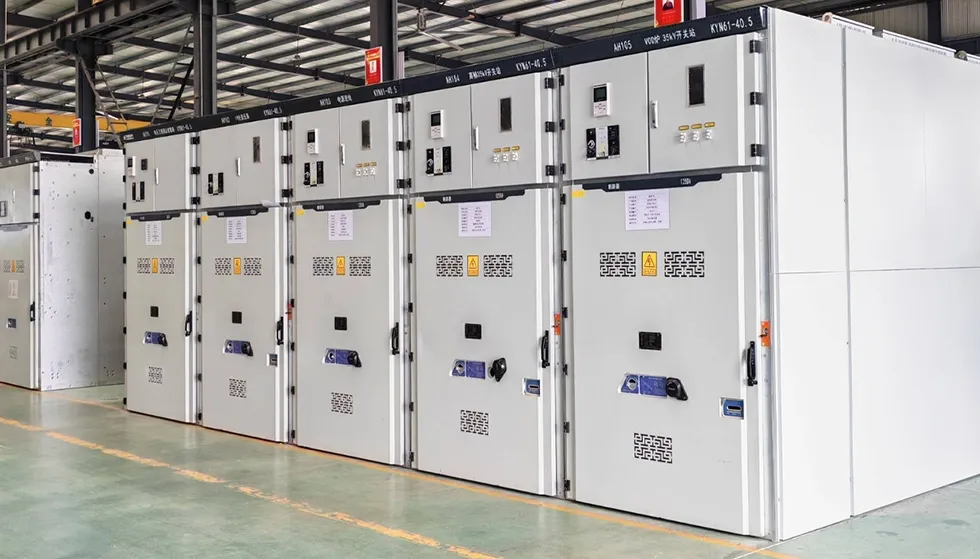

33KV mellanspänning metallklädda ställverkspaneler

KYN61-40.5-serien 33KV mellanspänning metallklädda ställverkspaneler är en allmänt använd ställverkslösning för inomhusbruk för 35 kV kraftöverföring och distributionssystem. Dess fullständiga beteckning är "Armored Removable AC Metal-Enclosed Switchgear." Cotenele är en pålitlig och erfaren tillverkare av denna typ av utrustning.

KYN61-40.5 ställverk används främst för styrning, skydd och övervakning av elektriska kretsar i kraftöverförings- och distributionssystem. Med mogen teknologi, hög driftsäkerhet och beprövad prestanda, används den i stor utsträckning i kraftverk, transformatorstationer och industri- och gruvdriftsnätverk.

Detta ställverk uppfyller följande standarder:

GB 3906 — 3–35 kV AC metallkapslat ställverk

GB/T 11022 — Vanliga tekniska krav för högspänningsställverk och styrutrustning

IEC 62271-200 — AC metallkapslade ställverk och styrutrustning för märkspänningar över 1 kV och upp till 52 kV

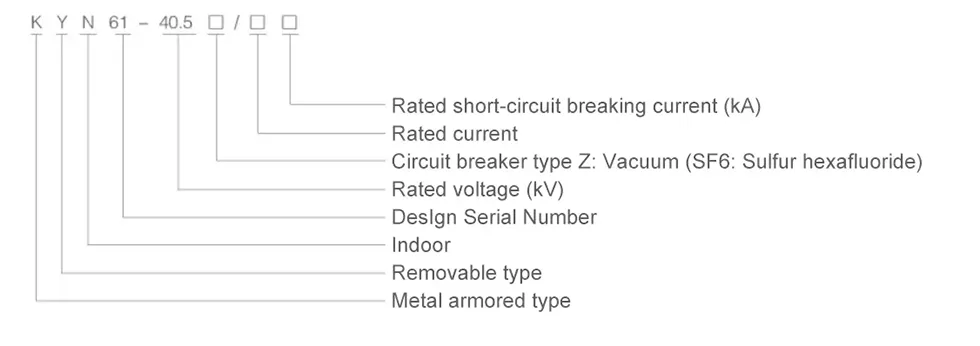

Modell och betydelser

Huvudsakliga tekniska parametrar

Huvudsakliga tekniska parametrar för KYN61-40.5

Huvudsakliga tekniska parametrar för KYN61-40.5

Arbetsvillkor

1. Omgivande lufttemperatur:Den maximala temperaturen ska vara +40°C och den lägsta temperaturen ska vara -10°C.

2. Höjd:Installationsplatsen får inte överstiga 1oo0 m över havet.

3. Omgivande relativ luftfuktighet:Dagsmedelvärdet får inte vara mer än 95 % och månadsmedelvärdet får inte vara mer än 9o %.

4. Omgivande luftförhållanden:Utrustningen är inte avsedd för platser där frätande ämnen, kraftiga föroreningar, brandfarliga gaser eller intensiva vibrationer förekommer.

5. Seismiska förhållanden:Om en jordbävning inträffar får dess intensitet inte överstiga magnituden 8.

Vilka är tillämpningarna för KYN61-40.5 ställverk?

KYN61-40.5-serien 33KV mellanspänningsmetallklädda ställverkspaneler används ofta i:

1. Kraftverk och nättransformatorstationer (vanligast)

2. Industri- och gruvföretag (metallurgi, petrokemi, kolgruvor, cement, biltillverkning, etc.)

3. Projekt för förnybar energi (PV-kraftverk, vindkraftsparker – i deras transformatorstationer eller distributionsstationer)

4. Infrastruktur (flygplatser, sjukhus, höghus, stora kommersiella komplex)

5. Särskilda applikationer (frekventa driftplatser)

Vilka är produktfördelarna med KYN61-40.5 ställverk?

Hög säkerhet:Helt metallbepansrad och fackförsedd, utrustad med ett omfattande "femsäkra" förreglingssystem för att förhindra felaktig användning och säkerställa personalens och utrustningens säkerhet. Varje funktionsfack har en oberoende tryckavlastningskanal för att rikta ljusbågsfel bort från operatören.

Hög tillförlitlighet:Lång designlivslängd; nyckelkomponenter som strömbrytaren och jordningsbrytaren kan åstadkomma tiotusentals mekaniska operationer.

Flexibel konfiguration:Kompatibel med olika vanliga märken för strömbrytare (t.ex. inhemska ZN85, ABB VD4, etc.) för att möta olika användarkrav. Stöder flera huvudledningsscheman (kabelingång/-utgång, in-/utfart för luftledning, etc.).

Hur köper man 33KV mellanspänningsmetallklädda ställverkspaneler?

Vänligen ange följande information innan du beställer:

1. Enkellinjediagrammet för huvudkretsschemat, dess avsedda tillämpning, den specifika huvudkretskonfigurationen, planlösningen för ställverksrummet och utrustningens arrangemang och layoutritningar. Det är bäst om du kan tillhandahålla detaljerade projektkravdokument.

2. Krav på ställverkens styr-, mät- och skyddsfunktioner samt krav på annan sluten utrustning och automationsanordningar.

3. Typbeteckning, tekniska specifikationer och kvantitet för varje elektrisk komponent som används i ställverket.

4. Om en samlingsskenas brygga krävs mellan ställverk eller för inkommande ledningsskåp, ska följande detaljerade uppgifter tillhandahållas: skenbryggans märkströmbärande kapacitet, dess spännvidd och dess höjd över golvet.

5. Om ställverket ska användas under speciella miljöförhållanden ska sådana villkor specificeras i detalj vid beställning.

6. Alla andra särskilda krav ska diskuteras och överenskommas med vårt företag.

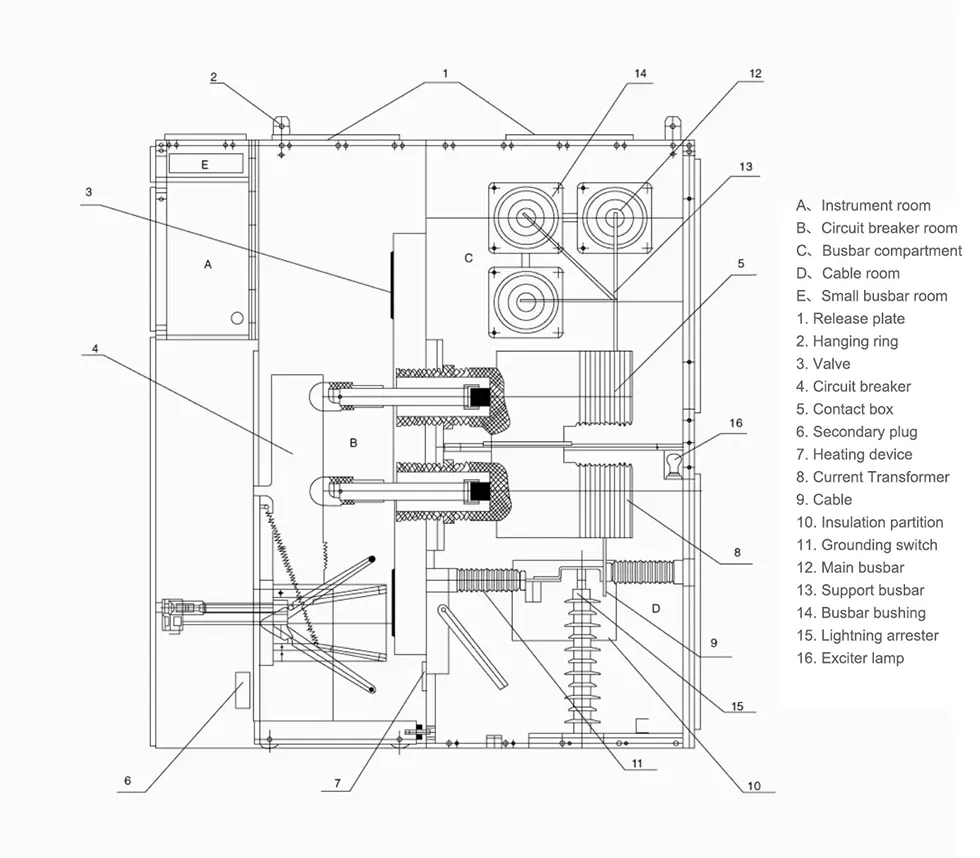

Utseende och mått
