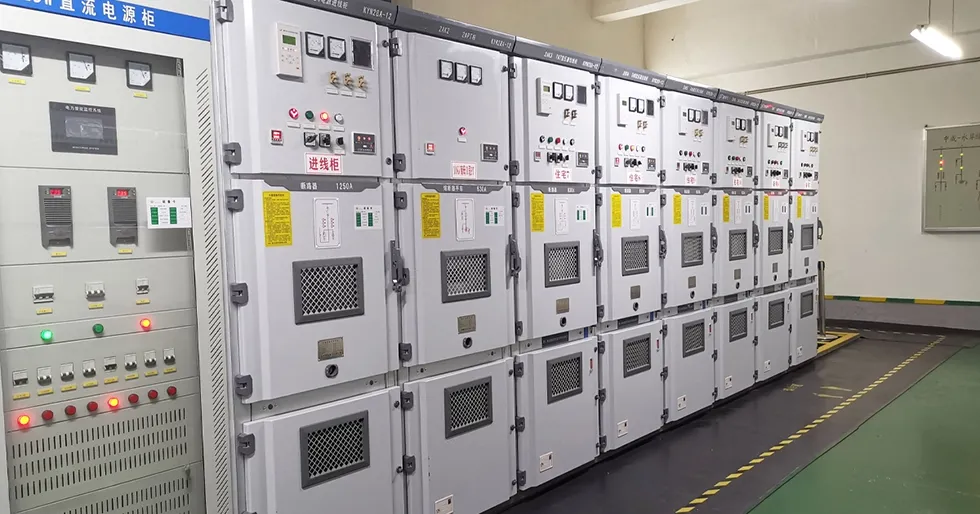

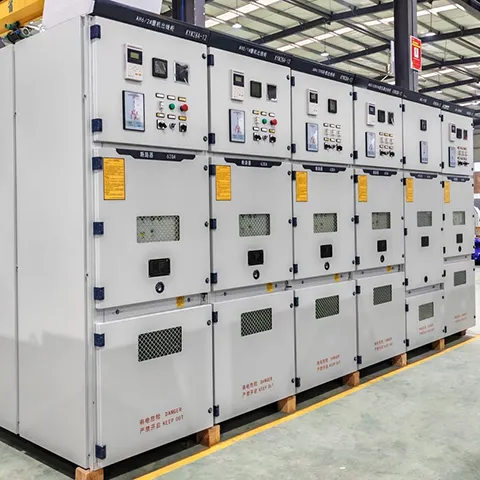

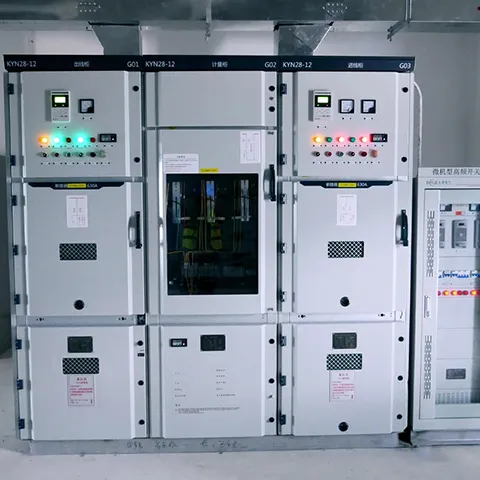

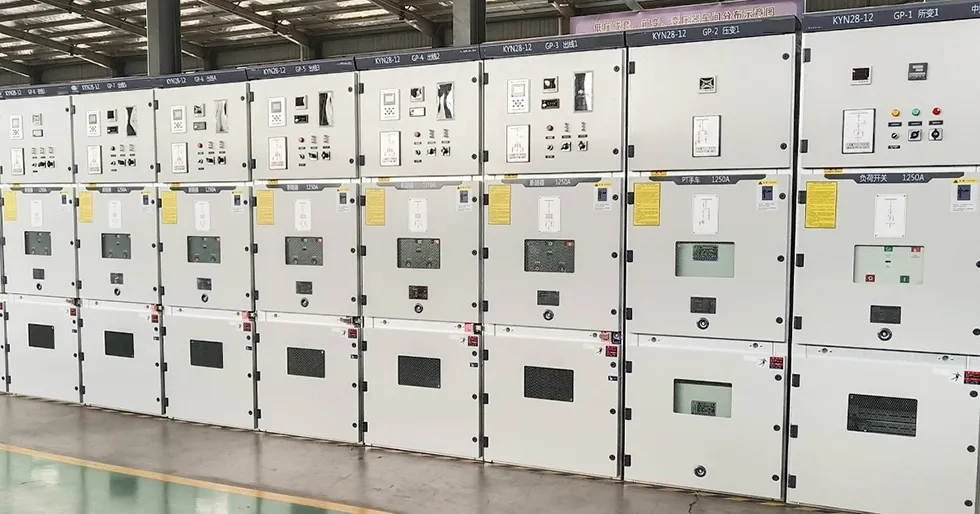

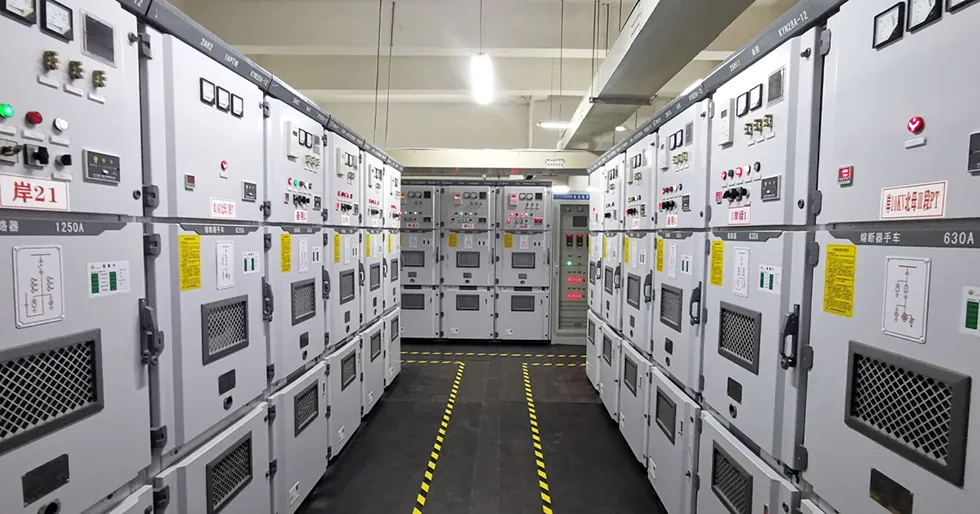

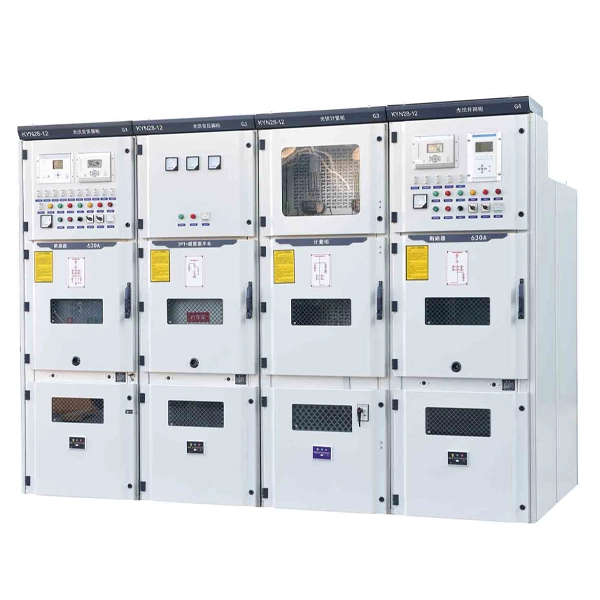

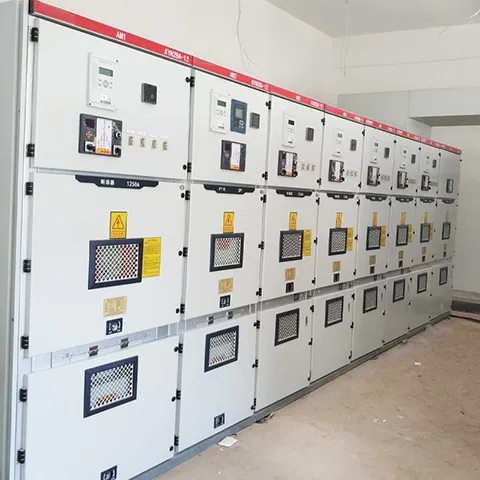

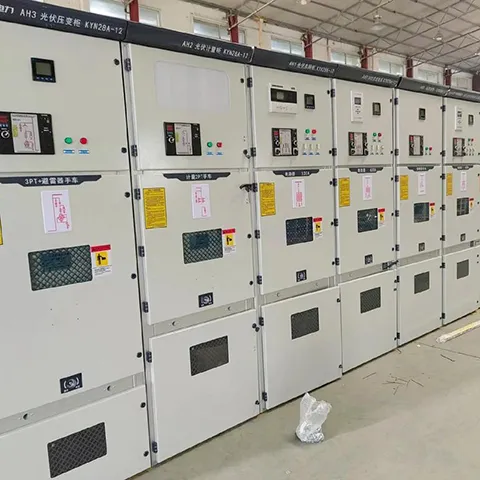

22KV mellanspänning metallklädd ställverk

Modell och betydelser

Huvudsakliga tekniska parametrar

1. Huvudsakliga tekniska parametrar för ställverket

2. De viktigaste tekniska parametrarna för VS1-24,VN2-24 vakuumbrytare

Arbetsvillkor

Normala driftförhållanden

1. Omgivningstemperatur

Max: +40°C, minimum: –15°C. Medelvärdet uppmätt under en 24-timmarsperiod får inte överstiga +35°C.

2. Fuktighetsförhållanden

Genomsnittlig relativ luftfuktighet för en dag: ≤95 %

Genomsnittlig relativ luftfuktighet under en månad: ≤90 %

Genomsnittligt vattenångtryck för en dag: ≤2,2 kPa

Genomsnittligt vattenångtryck under en månad: ≤1,8 kPa

3. Höjd

Högst 1000 m över havet.

4. Luftrenhet

Den omgivande luften får inte vara väsentligt förorenad av damm, rök, frätande eller brandfarliga gaser, ångor eller saltstänk.

5. Vibrationer och stötar

Alla yttre vibrationer eller markrörelser som kan påverka ställverket ska vara försumbara.

6. Elektromagnetisk störning i sekundära system

Amplituden för inducerad elektromagnetisk störning får inte överstiga 1,6 kV.

Särskilda driftsvillkor

När 22KV mellanspänningsmetallbeklädda ställverk måste fungera under förhållanden som överskrider de normala gränserna som specificeras i GB/T 11022, ska tillverkaren och användaren förhandla och komma överens om särskilda åtgärder.

För att förhindra kondens är ställverket försett med värmare. Dessa värmare ska aktiveras närhelst ställverket är i standby-läge. Även under normal drift ska man vara uppmärksam på att hålla värmarna i drift vid behov.

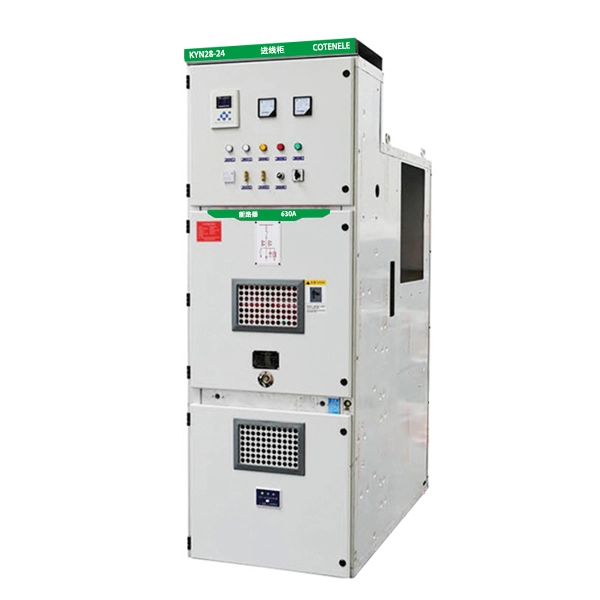

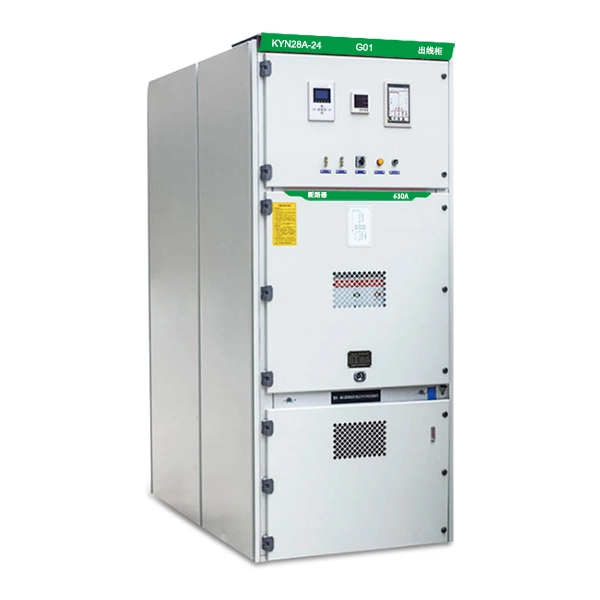

Vad är huvudstrukturen för KYN28-24?

KYN28-24-ställverket består huvudsakligen av två delar: skåpet och lastbilen.

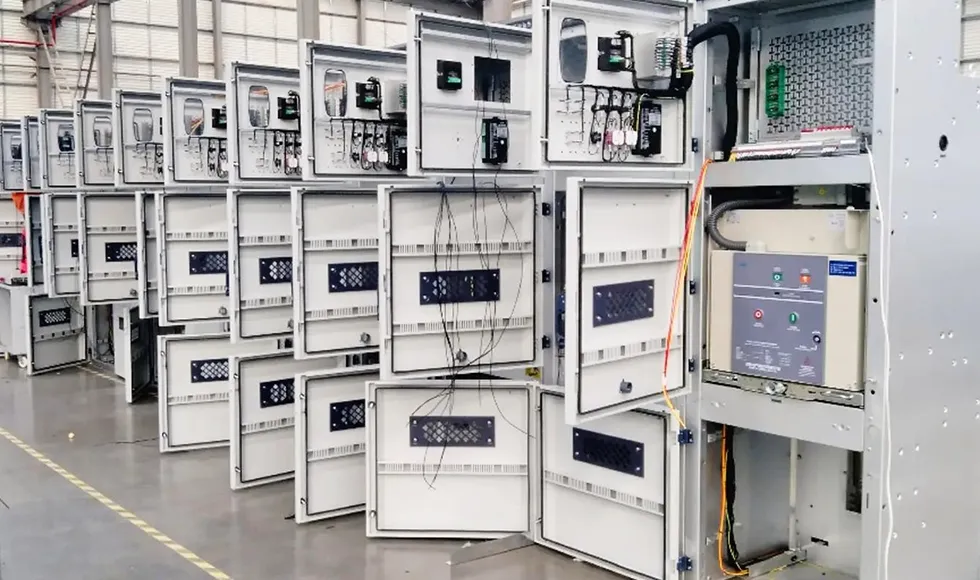

Skåpsstruktur

Skåpet är uppdelat av metallväggar i fyra oberoende fack.

1. Samlingsskena fack

Placerad i den övre bakre delen av skåpet, används för att installera huvudskenorna.

2. Kretsbrytarfack

Ligger i mitten av skåpet, används för att installera strömbrytaren lastbil.

3. Kabelfack

Kabelrummet är placerat i den nedre bakre delen av skåpet, används för anslutning av inkommande och utgående kablar. Den kan också rymma komponenter som strömtransformatorer och jordningsbrytare.

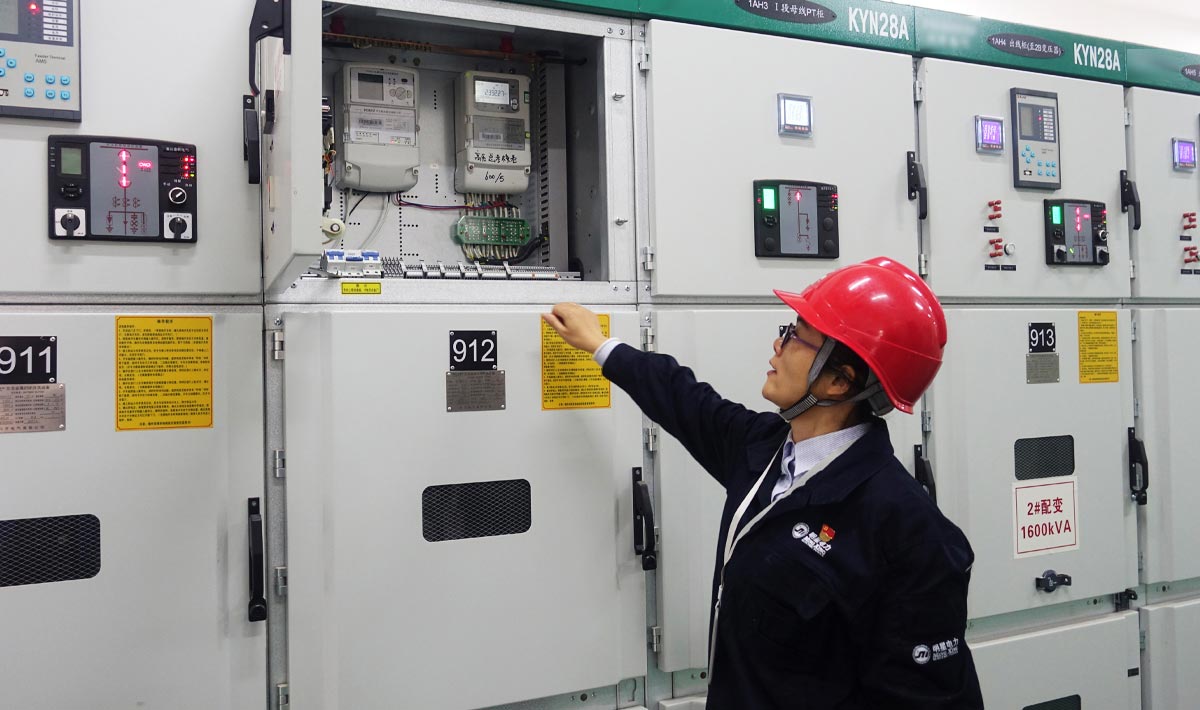

4.Relä och instrumentfack

Placerad i den övre främre delen av skåpet, används för att installera sekundära komponenter som skydd, kontroll och mätanordningar.

Lastbilstyper

Lastbilen är en rörlig komponent som bär kärnelementen. Den flyttas in och ut med hjälp av en skruvmekanism. Enligt deras funktioner klassificeras lastbilar huvudsakligen i följande typer:

1. Strömbrytare: Den vanligaste typen som används för att skapa och bryta normala belastningsströmmar och felströmmar.

2. Spänningstransformator (PT) lastbil: Används för att ge spänningssignaler för mätnings- och skyddsändamål.

3. Mätbil: Används för mätning av elektrisk energi.

4. Isolerande truck: Diskonektorvagnen används vanligtvis för att skapa en synlig frånkopplingspunkt i kretsen, vilket säkerställer säkerhet under underhåll.

Hur väljer man?

När du gör ett urval rekommenderas det att förtydliga följande nyckelparametrar och funktionskrav:

1. Elektriska parametrar

Bestäm dessa nedan viktiga tekniska parametrar såsom märkspänning, märkström och märkström för kortslutningsbrytning för systemet innan beställning.

2. Funktionsschema

Innan du köper, vänligen identifiera det funktionella schemat som krävs, såsom inkommande matarskåp, utgående matarskåp, PT-skåp, mätskåp, busbindningsskåp, etc.

3. Kärnkomponenter

Behöver kontrollera märket eller tekniska krav för kärnkomponenter, inklusive strömbrytare, strömtransformatorer, spänningstransformatorer, jordningsbrytare, etc innan din beställning.

4. Intelligenta krav

Kontrollera om intelligenta funktioner som onlineövervakning och IoT-avkänning krävs.

5. Speciella miljöer

För användning på höga höjder, beställ platåtypen och rådfråga tillverkaren för att uppfylla specifika driftsförhållanden.

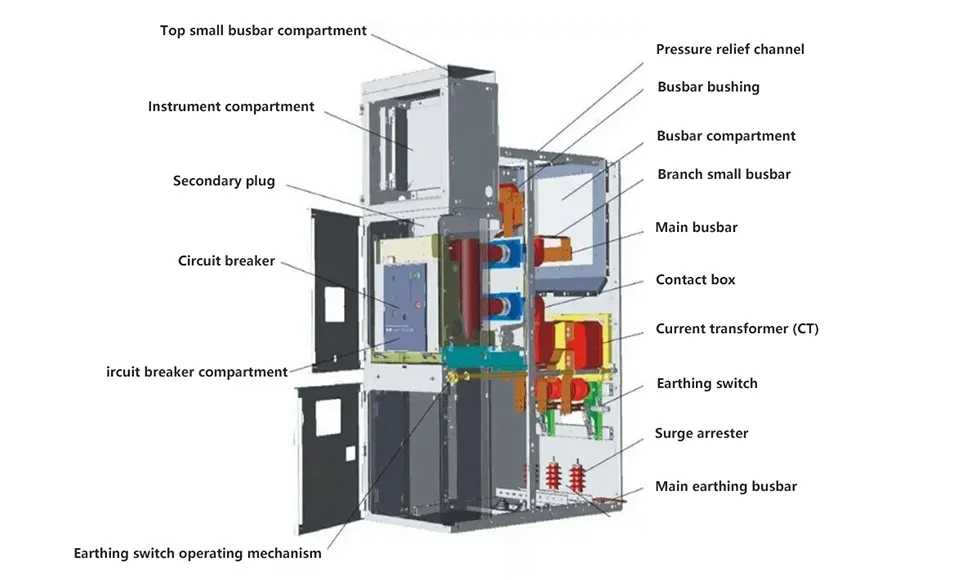

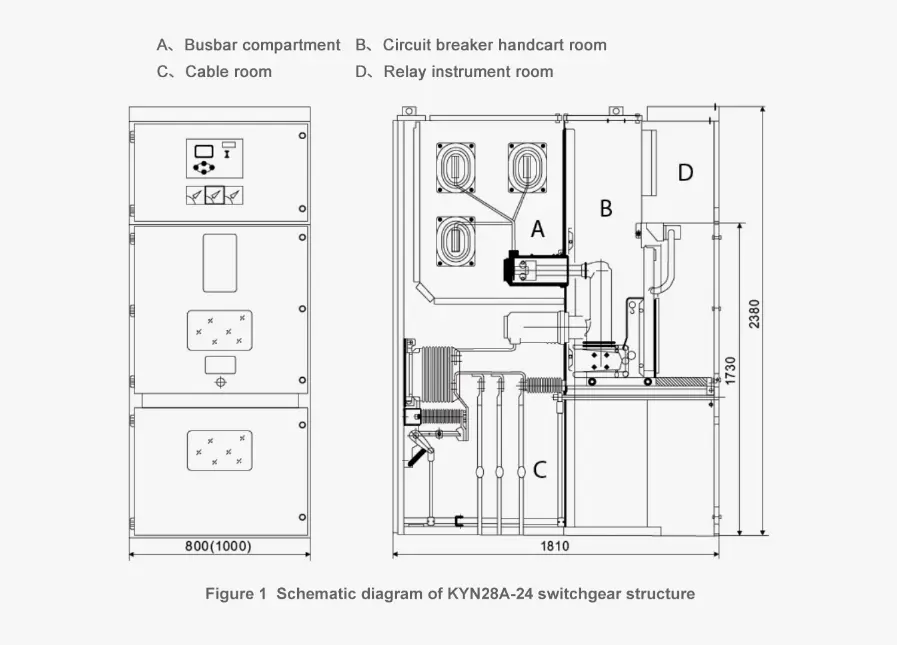

Schematiskt diagram över KYN28A-24 ställverksstruktur

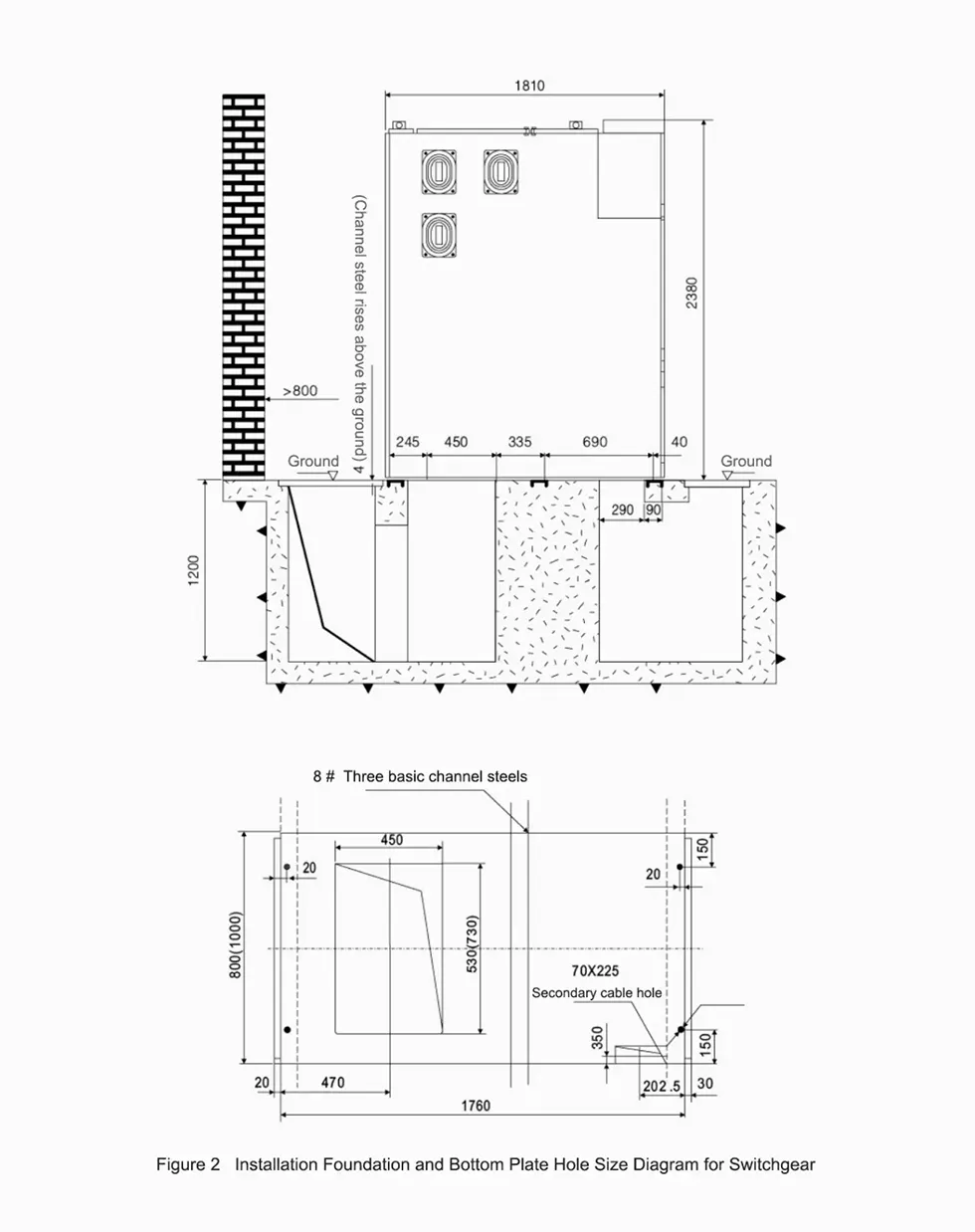

Installationsgrund och bottenplatta Hålstorleksdiagram
