Hur utvärderar man kvaliteten på mellanspänningsställverk före köp?

Inledning: Kvalitet intjänas före leverans, inte upptäckt efter

En mellanspänningsställverkspanel ser imponerande ut i en broschyr. Den rostfria kapslingen glimmar. Specifikationerna på databladet markerar alla rätt rutor. Men skillnaden mellan en panel som fungerar tillförlitligt i 30 år och en som genererar återuppringningar, driftstopp och dyra efteranpassningar syns inte på en PDF. Det är inbäddat i tillverkningsprocessen, testdisciplinen och de tekniska beslut som fattas långt innan utrustningen når projektplatsen.

För inköpsproffs, konsulterande ingenjörer och kapitalförvaltare handlar utvärdering av ställverkskvalitet före köp inte om att verifiera att namnskylten stämmer överens med beställningen. Det handlar om att avgöra om tillverkaren har processerna, testförmågan och kvalitetskulturen för att leverera utrustning som kommer att prestera som utlovat under hela dess livslängd.

Den här artikeln tillhandahåller ett strukturerat ramverk för att utvärdera mellanspänningsställverkens kvalitet innan en inköpsorder utfärdas. Den täcker de områden som betyder mest – från fabrikens produktionskapacitet och typtestverifiering till komponentkvalitet och dokumentationsdisciplin – och förklarar vad man ska leta efter i varje.

1. Börja med fabriken, inte databladet

Det enskilt mest avslöjande steget i att utvärdera ställverkens kvalitet är att se var och hur det är tillverkat. Ett fabriksbesök berättar mer om en tillverkares kvalitetsförmåga än någon uppsättning dokument kan förmedla. Om ett besök inte är möjligt är det näst bästa alternativet att begära detaljerade fotografier och videor av produktionslinjen, testanläggningar och nyligen gjorda beställningar.

När du utvärderar en fabrik, fokusera på processindikatorer snarare än intryck. Är produktionsgolvet organiserat i tydligt definierade arbetsstationer, eller monteras paneler i en slumpartad layout? Använder arbetare momentnycklar med kalibrerade inställningar, eller dras bultar åt av känsla? Lagras inkommande komponenter – vakuumbrytare, epoxihartsstolpar, skyddsreläer – under kontrollerade förhållanden och kan spåras till sina leverantörer? Dessa processdetaljer är proxy för kvaliteten på den färdiga produkten.

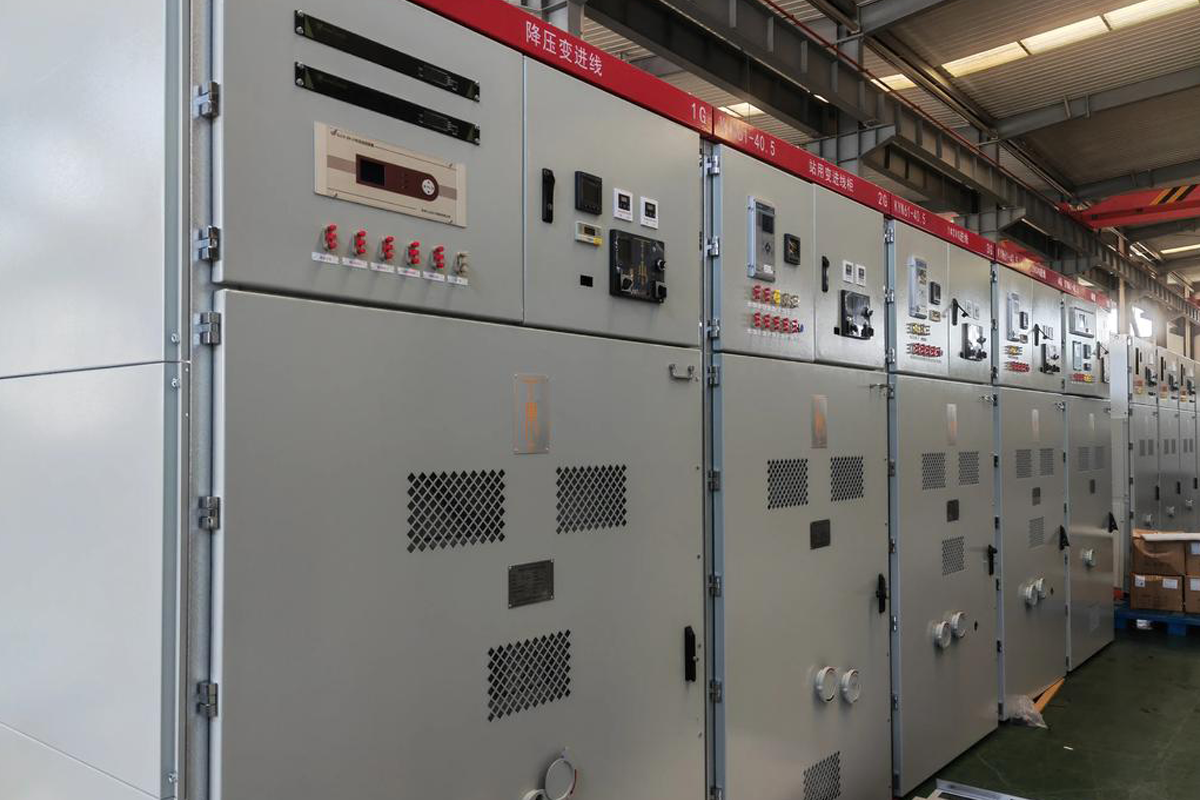

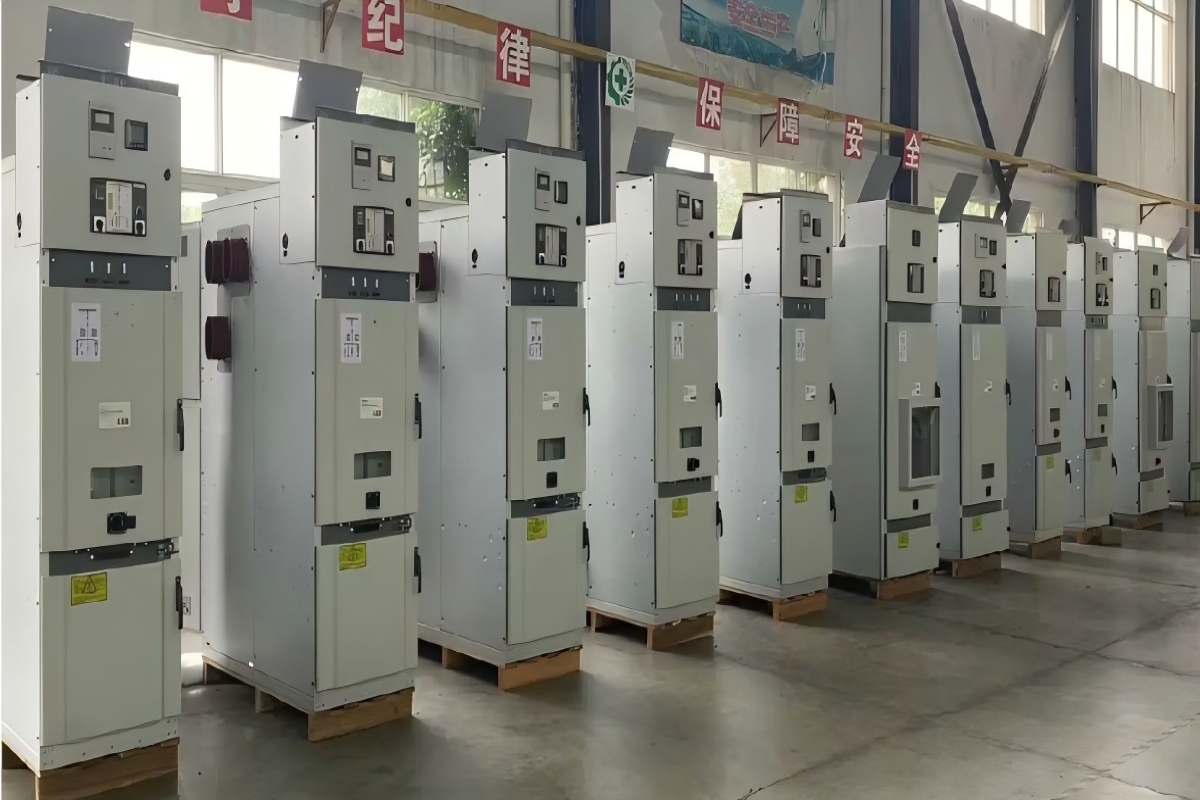

COTENELEs mellanspänningsställverksproduktion följer definierade tillverkningssekvenser med kvalitetskontroller under processen i varje steg. Epoxihartsstolpar för vakuumbrytare gjuts internt med hjälp av automatisk tryckgelningsutrustning. Rostfria ståltankar för SF₆-fria RMU är svetsade, läckagetestade och förseglade under kontrollerade förhållanden. Färdiga paneler genomgår rutinmässiga tester innan de lämnar fabriksgolvet.

2. Verifiera typtestning—Fullständigt och oberoende

Typprovning enligt IEC 62271-200 är grunden för kvalitetssäkring av ställverk. Det visar att konstruktionen kan motstå de elektriska, mekaniska och termiska påfrestningar som den kommer att stöta på under drift. Men "typtestad" är en term som används oprecist i branschen. Frågan att ställa en tillverkare är inte "har denna utrustning typtestats?" Det är "kan du tillhandahålla de fullständiga typtestrapporterna från ett oberoende IEC-ackrediterat laboratorium - just nu?"

Ett typtestprogram för mellanspänningsställverk inkluderar kortslutningsbrott och tester, korttidsmotståndsströmtester, temperaturökningstester, dielektriska tester och interna ljusbågstest. Var och en av dessa måste utföras på den specifika panelkonfigurationen och modulkombinationen som erbjuds. En tillverkare som har slutfört hela programmet kommer att tillhandahålla rapporterna utan att tveka. En tillverkare som använder fraser som "design verifierad enligt IEC-standarder" eller "testrapporter pågår" signalerar att dokumentationen ännu inte finns.

Utöver förekomsten av rapporterna, se över deras omfattning. Bekräfta att den testade konfigurationen matchar den konfiguration som citeras. Verifiera att kortslutningsklassificeringen, klassificeringen av den interna ljusbågen och den mekaniska uthållighetsklassen uppfyller projektkraven. Kontrollera att testlaboratoriet är genuint oberoende och IEC-ackrediterat, inte en intern anläggning.

COTENELE tillhandahåller IEC 62271-200 typtestcertifikat från ackrediterade tredjepartslaboratorier vid varje anbudsinlämning. Rapporterna täcker hela testsekvensen och vi tillhandahåller dem innan beställningen görs – inte efter.

3. Undersök kärnomkopplings- och isoleringskomponenterna

Vakuumbrytaren och isoleringssystemet är hjärtat i alla mellanspänningsställverkspaneler. Kvaliteten på dessa komponenter avgör utrustningens tillförlitlighet, underhållsprofil och livslängd.

För vakuumbrytare är vakuumbrytaren den mest kritiska komponenten. Utvärdera avbrytarens ursprung och tillverkningsstamtavla. Tillverkas den av en erkänd tillverkare med meritlista i mellanspänningstillämpningar? Vilket kontaktmaterial används - koppar-krom är industristandarden för dess kombination av konduktivitet och bågeerosionsbeständighet? Är brytaren förseglad för livet och kräver inget underhåll under dess livslängd, eller kräver konstruktionen periodiska kontroller av vakuumintegriteten?

Isoleringssystemet är lika viktigt. För luftisolerade ställverk, verifiera att fas-till-fas och fas-till-mark-avstånden uppfyller eller överskrider IEC-kraven. För gasisolerad utrustning, bekräfta isoleringsmediet: torr luft eller kväve med noll global uppvärmningspotential, eller ett alternativ som uppfyller gällande och förutsebara miljöbestämmelser. Den rostfria gastanken bör utformas och testas som ett förseglat tryckkärl för hela livet, utan krav på gasövervakning eller påfyllning.

COTENELEs VS1 vakuumbrytare använder slutna vakuumbrytare från kvalificerade leverantörer, tillsammans med isolering av epoxihartsstolpar som är gjuten internt. Våra SF₆-fria RMU:er använder torr luft som isoleringsmedium i rostfria ståltankar som är svetsade, läckagetestade och förseglade under hela sin 30-åriga designlivslängd.

4. Bedöm driftsmekanismen och de mekaniska förreglingarna

Manövermekanismen är den komponent som rör sig varje gång brytaren öppnar eller stänger. Dess design och byggkvalitet påverkar direkt utrustningens mekaniska uthållighet och långsiktiga tillförlitlighet.

En modern medelspänningsbrytare använder en fjädermekanism med lagrad energi. En liten motor laddar stängningsfjädern under flera sekunder. När stängningskommandot ges frigörs lagrad energi nästan omedelbart för att stänga kontakterna. Under stängning laddas öppningsfjädern samtidigt, så brytaren är omedelbart redo att lösa ut. Denna mekanism bör klassificeras för M2 klass mekanisk uthållighet—10 000 operationer utan fel—enligt IEC 62271-100.

Utvärdera mekanismens konstruktion. Är fjädrarna, länkarna och spärrarna gjorda av material som motstår utmattning och korrosion? Är mekanismen tillgänglig för inspektion utan att ta bort brytaren från panelen? Är den mekaniska operationen jämn och konsekvent över flera operationer, eller visar den tecken på bindning eller variation?

Det mekaniska förreglingssystemet som upprätthåller säkra driftssekvenser är lika kritiskt. De "fem förhindrande" förreglingarna – förhindrar stängning under belastning, förhindrar öppning av frånskiljaren under belastning, förhindrar strömsatt jordning, förhindrar stängning med applicerad jordning och förhindrar inträde i spänningsförande fack – måste fungera tillförlitligt utan beroende av hjälpström. Testa dessa förreglingar under ett fabriksbesök eller begär videobevis på förreglingsverifiering under rutintestning.

5. Inspektera lågspänningsfacket och ledningarna

Lågspänningsfacket rymmer skyddsreläer, styrledningar, plintar och kommunikationsenheter som ger ställverket dess intelligens. Kvaliteten på utförande i detta fack är en pålitlig indikator på tillverkarens övergripande uppmärksamhet på detaljer.

Öppna lågspänningsdörren och undersök ledningarna. Är ledare snyggt dragna och säkrade i kabelkanaler eller vävstol? Är kablar märkta i båda ändar med tydliga, hållbara markörer? Är hylsnumren på terminalerna konsekventa och läsbara? Är reservledare lindade och säkrade eller hänger de löst? Dessa är inte kosmetiska problem. Dålig ledningspraxis leder till lösa anslutningar, intermittenta fel och felsökning av mardrömmar som förbrukar konstruktionstimmar i flera år efter driftsättning.

Skyddsreläet ska vara korrekt monterat, anslutet och konfigurerat för applikationen. Kontrollera att relätyp, strömtransformatorförhållanden och hjälpspänning matchar projektspecifikationen. Om ställverket inkluderar kommunikationskapacitet, bekräfta att kommunikationskablarna och protokollkonfigurationen är dokumenterade och testade före leverans.

6. Granska dokumentationspaketet

Dokumentation är en del av produkten. En ställverkstillverkare som inte kan tillhandahålla ett fullständigt, noggrant och välorganiserat dokumentationspaket i anbudsskedet kommer sannolikt inte att tillhandahålla bättre dokumentation efter att beställningen har lagts.

Som ett minimum bör förköpsdokumentationspaketet innehålla typtestcertifikat från ett oberoende IEC-ackrediterat laboratorium, mallar för rutintestrapporter som visar vad som kommer att testas på varje panel före leverans, en försäkran om överensstämmelse med tillämpliga standarder och föreskrifter, en referenslista över liknande installationer samt installations- och driftmanualer. För europeiska projekt bör dokumentation som visar överensstämmelse med EU:s F-gasförordning bifogas om utrustningen är SF₆-fri.

Granska dokumentationen kritiskt. Är testrapporterna fullständiga och läsbara, eller är det delsammanfattningar med saknade sidor? Finns referensinstallationerna i liknande tillämpningar och geografiska områden som ditt projekt? Är dokumentationen skriven på tydlig teknisk engelska, eller visar den tecken på att ha översatts utan granskning av en ingenjör som talar modersmål?

COTENELE levererar ett komplett dokumentationspaket med varje beställning: typtestcertifikat, rutintestrapporter, överensstämmelsedeklarationer och bruksanvisningar. Vi tillhandahåller samma dokumentation i anbudsskedet så att konsulterande ingenjörer och utvärderare kan slutföra sin tekniska granskning innan kontraktet tilldelas.

7. Utvärdera kundsupport och reservdelstillgänglighet

Ställverkskvalitet sträcker sig bortom själva utrustningen till tillverkarens förmåga att stödja den under årtionden av drift. Innan du köper, utvärdera tillverkarens inställning till support efter försäljning, leverans av reservdelar och teknisk assistans.

Erbjuder tillverkaren idrifttagningsstöd, antingen på plats eller på distans? Finns det en definierad process för tekniska förfrågningar efter leverans, med tydliga svarstidsåtaganden? Finns standardreservdelar – säkringslänkar, hjälpkontakter, manöverhandtag, relämoduler – tillgängliga från lager, eller tillverkas de på beställning med längre ledtider?

En tillverkare med etablerad exportverksamhet bör kunna skicka reservdelar via internationell kurir och ge teknisk support på engelska under europeiska eller asiatiska öppettider. Om tillverkarens primära verksamhet är inhemsk och exporten är en liten bråkdel av deras volym, kan eftermarknadsstödet för internationella projekt vara tunt.

Slutsats: Kvalitet är process, inte utseende

Att utvärdera kvaliteten på mellanspänningsställverk innan köp kräver att man tittar förbi den polerade exteriören till tillverkningsprocesserna, testdisciplinen, komponentens stamtavla och dokumentationens noggrannhet som avgör långsiktig prestanda. Parametrarna på databladet är startpunkten, inte mållinjen. Det som spelar roll är om tillverkaren har byggt upp ett produktionssystem och en kvalitetskultur som konsekvent levererar vad databladet lovar.

En strukturerad utvärdering – fabrikskapacitet, typtestverifiering, kärnkomponentkvalitet, utvärdering av mekanism och förregling, utförande av ledningar, fullständig dokumentation och support efter försäljning – ger en tillförlitlig grund för att jämföra leverantörer och välja utrustning som kommer att fungera som förväntat under årtionden av service.

COTENELE stödjer denna utvärderingsprocess genom att tillhandahålla typprovningscertifikat i förfrågningsskedet, välkomna kundinspektioner av våra produktionsanläggningar och tillhandahålla kompletta dokumentationspaket med varje offert. Våra vakuumbrytare och SF₆-fria ringhuvudenheter är byggda på definierade tillverkningsprocesser, testade enligt IEC-standarder och stöds av ett ingenjörsteam som förstår kraven i internationella projekt.
