22KV mellanspänningskretsbrytare Isoleringsmekanism

Isolationsmekanismen för 22KV mellanspänningskretsbrytare från Cotenele International Trade (Wenzhou) Co., Ltd är en driftlösning med hög tillförlitlighet för inkommande matare i RMU. Designad i Kina, säkerställer den exakt omkoppling, mekanisk livslängd över 10 000 operationer och full överensstämmelse med internationella standarder. Tillförlitlig av kraftbolag och industrikunder över hela världen.

Skicka förfrågan

Produktbeskrivning

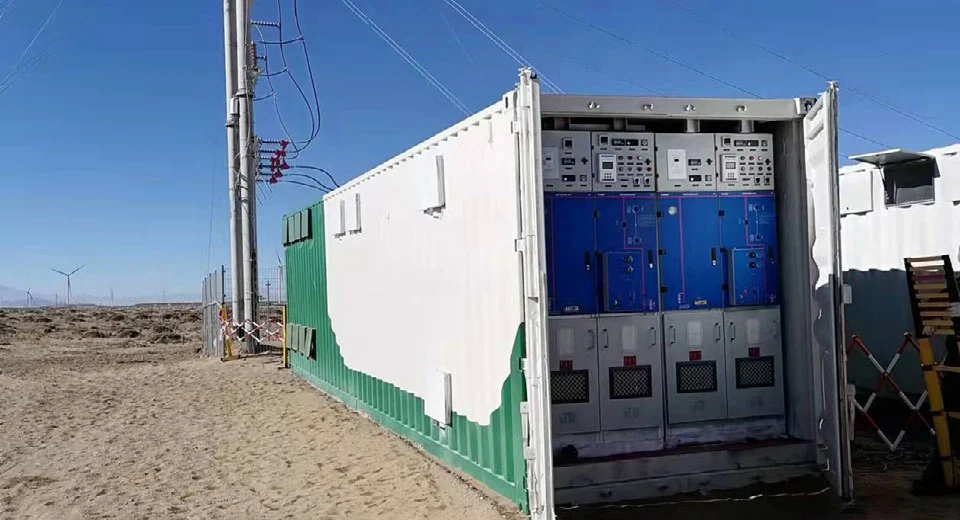

Ring Main Unit (RMU) är en kritisk komponent i moderna mellanspänningsnätverk för kraftdistribution, vilket säkerställer oavbruten och säker strömförsörjning. I hjärtat av RMU är manövermekanismen, som styr växlingsanordningar, särskilt för den inkommande mataren - huvudpunkten där elektricitet kommer in i enheten.

Coteneles 22KV mellanspänningskretsbrytare isoleringsmekanism är konstruerad för hög precision, hållbarhet och säkerhet. Den stöder både manuella och elektriska driftlägen, har avancerade förreglingar för att förhindra osäker drift och integreras sömlöst med gasisolerade ställverk (GIS), miljövänliga ställverk och luftisolerade ställverk som används i industri-, järnvägs-, kommunala och förnybara energiprojekt.

Modell

KD	K	24	D	630	20
Företag koda	Lastbrytare	Betygsatt spänning	Jordningstyp	Betygsatt nuvarande	Klassad korttidstålig ström

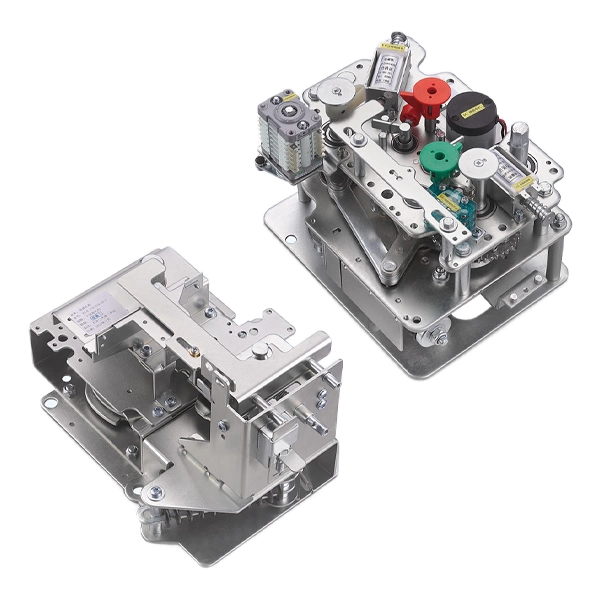

Vad är en kretsbrytarmekanism?

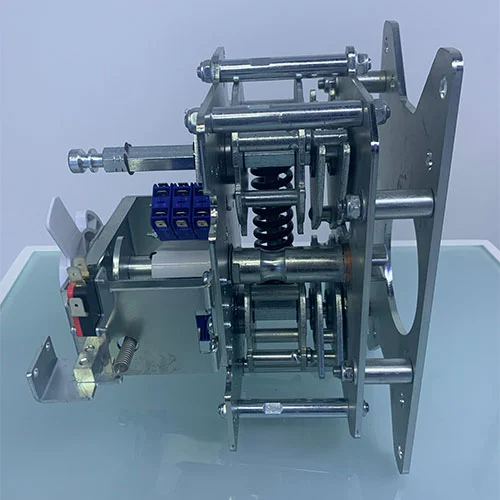

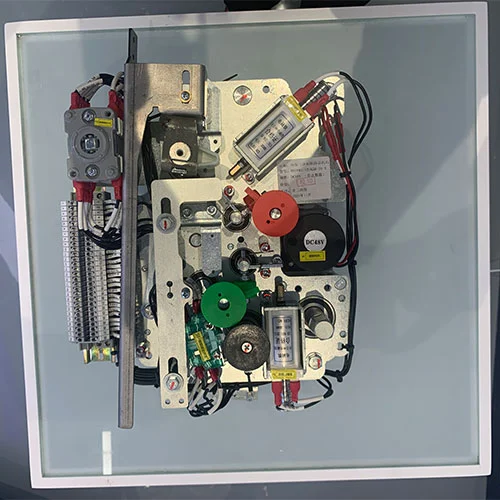

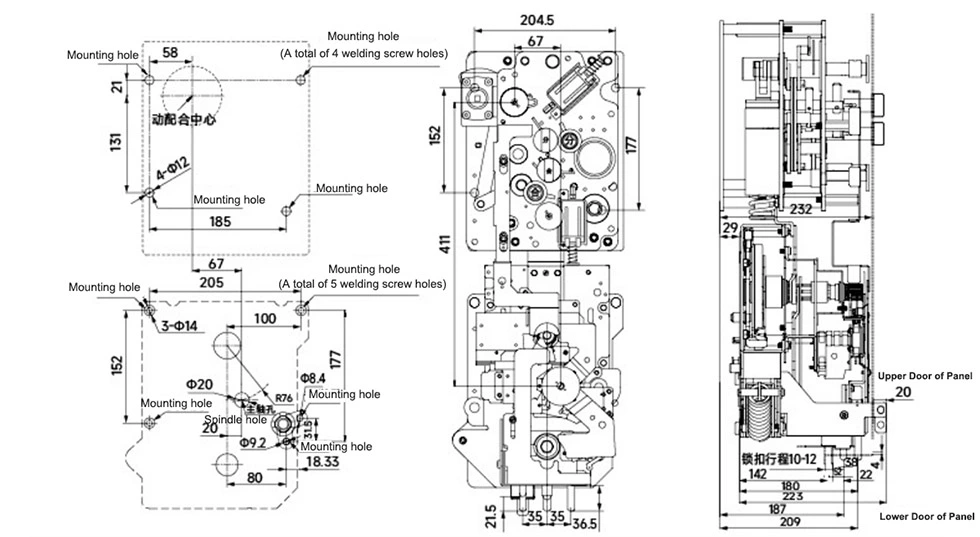

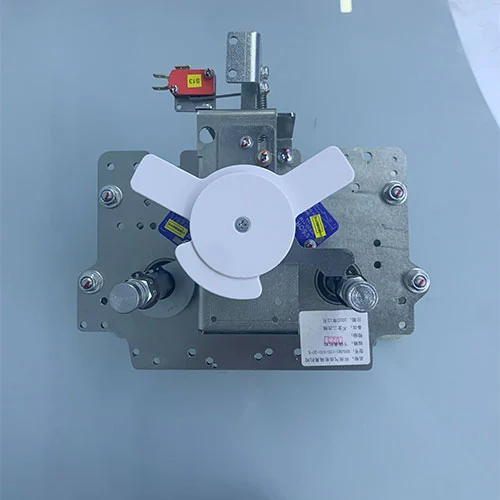

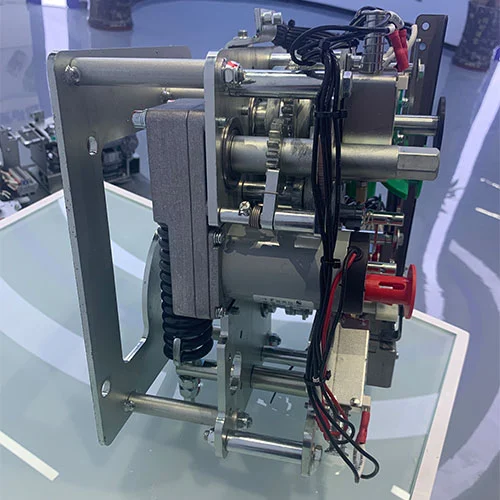

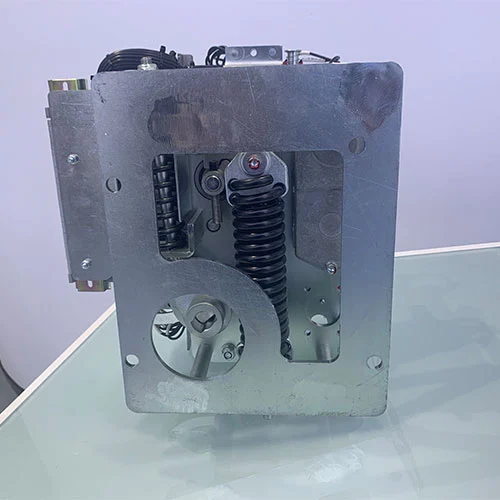

Isolationsmekanismen för 22KV mellanspänningskretsbrytare är hjärtat i RMU:s omkopplingskapacitet. Det är en förlagrad energienhet utformad för att utföra den tunga uppgiften att skapa och bryta elektrisk ström under både normala belastningsförhållanden och felförhållanden. Den beskrivna mekanismen använder ett distinkt dubbelfjädersystem för dess funktion:

Stängningsmekanism:Stängningsfunktionen drivs av en dragfjäder. Under laddningsprocessen kommer denna vår att sträckas. När kommandot väl har tagits emot kommer fjädern att släppas bortom sin mittpunkt och dras snabbt ihop för att trycka den rörliga kontaktpunkten till nära kontakt. Denna "supercenter"-åtgärd säkerställer snabb och stabil stängningshastighet, opåverkad av förarens arbetshastighet.

Öppningsmekanism:Omvänt drivs öppnings- (eller utlösnings-) funktionen av en tryckfjäder. När strömbrytaren är stängd, komprimerar och släpper den samtidigt fjädern och lagrar den energi som behövs för att bryta kretsen senare. när utlösningssignalen sänds kommer fjädern att släppas, vilket gör att kontakterna separeras med hög hastighet, och därmed släcks ljusbågen på ett säkert sätt.

Denna design stöder i sig återförslutningsfunktioner – en avgörande funktion för hantering av övergående fel – och har en anmärkningsvärd mekanisk livslängd, ofta över 10 000 operationer, vilket understryker dess tillförlitlighet.

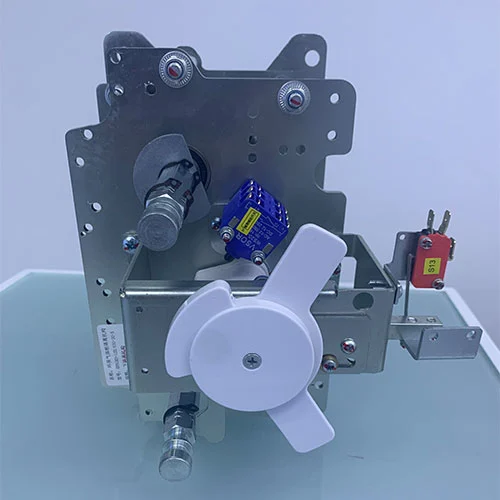

Vad är en isoleringsmekanism?

Medan strömbrytaren bryter strömmen ger isoleringsmekanismen (eller frånskiljaren) ett synligt och verifierbart gap i kretsen för säkerhet under underhåll. I RMU-ställverket fungerar isoleringsmekanismen med strömbrytarmekanismen tillsammans. Dessa två manövermekanismer är mekaniskt låsta för att förhindra osäkra operationssekvenser. I allmänhet säkerställer spärrsystemet att isolatorn inte kan öppnas under belastning eller att strömbrytaren inte kan stängas om inte isolatorn är i rätt läge. När den kombineras garanterar denna enhet driftsäkerhet, genom att fysiskt separera kretsen från källan för att skydda personal som arbetar nedströms.

Vilka egenskaper har våra produkter?

En anmärkningsvärd egenskap hos denna manövermekanism är dess design med delad knapp. I många industriella miljöer är damm och oavsiktlig drift primära problem. För att mildra detta är kontrollgränssnittet separerat:

De faktiska mekaniska tryckknapparna sitter på själva mekanismhuset.

Expansionsknappen är installerad på den yttre panelen av RMU-höljet och är utrustad med ett dammsäkert och felfunktionssäkert lock. För denna situation kan operatörerna interagera med enheten från utsidan utan att utsätta känsliga inre komponenter för föroreningar, medan skyddshöljet förhindrar oavsiktlig kontakt och utlöser enhetens funktion.

Driftinstruktioner

22KV mellanspänningskretsbrytarens isoleringsmekanism stödjer manuell och elektrisk drift, så de är flexibla för installation, testning och normal service.

A. Laddning (energilagring)

Manuell laddning:Sätt in det specifika manöverhandtaget i laddningsuttaget som finns i den nedre högra delen av mekanismen. När operatören vrider handtaget medurs tills ett hörbart "klick" hörs. Detta indikerar att stängningsfjädern är fulladdad och den mekaniska indikatorn bekräftar den lagrade energistatusen.

Elektrisk laddning:När hjälpström tillförs enheten, aktiveras den interna motorn automatiskt. Den driver mekanismen för att ladda fjädern. När laddningen är klar stänger en mikrobrytare av motortillförseln och håller energin redo för ett stängningskommando. Det är viktigt att verifiera att de sekundära ledningarna är korrekta innan du förlitar dig på elektrisk drift.

B. Stängning

Manuell stängning:Operatören trycker på den gröna knappen. Denna åtgärd släpper omedelbart den laddade stängningsfjädern, vilket driver strömbrytaren att stänga huvudkretsen.

Elektrisk stängning:när den stängande solenoidspolen är solenoid. Solenoidkolven kommer att röra sig och släpper mekaniskt fjäderspärren. när den lagrade energin frigörs, stäng sedan strömbrytaren. Efter stängning kommer mekanismen automatiskt att återkomprimera öppningsfjädern (lagrar energi för nästa tur) och aktiverar förreglingarna för att förhindra ett andra stängningskommando medan brytaren redan är stängd.

C. Öppningsoperation

Manuell öppning:Tryck på den röda knappen. Detta frigör den tidigare komprimerade öppningsfjädern, vilket gör att brytaren löser ut och avbryter strömflödet.

Elektrisk öppning:Aktivera shuntutlösningsspolen (öppningsspolen). Den magnetiska kraften släpper öppningsfjäderns spärr, vilket gör att fjädern kan expandera och tvinga isär kontakterna omedelbart.
