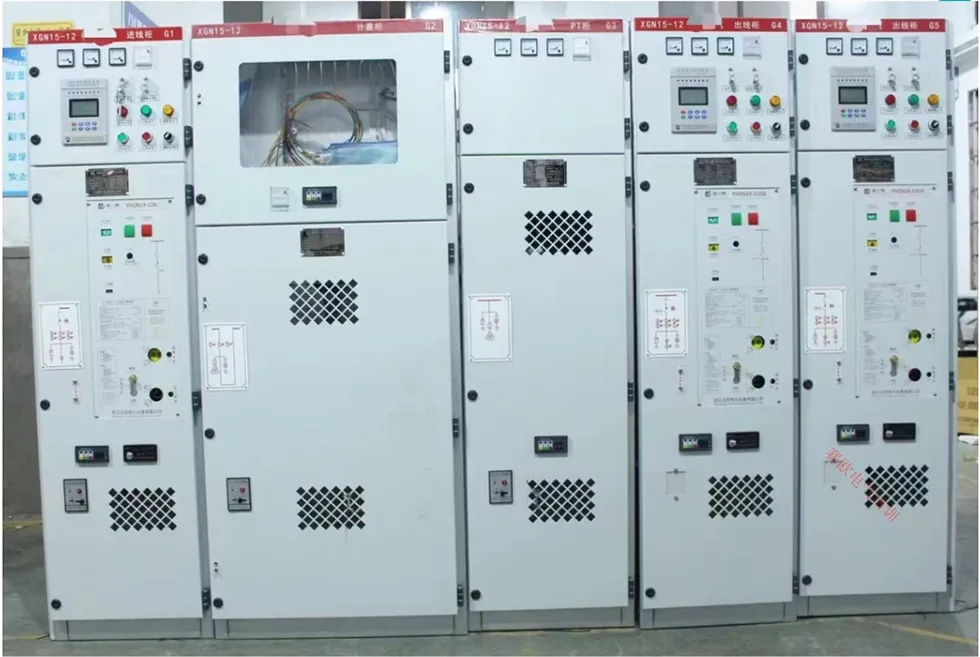

11KV mellanspänningsring Huvudenhet MV-paneler

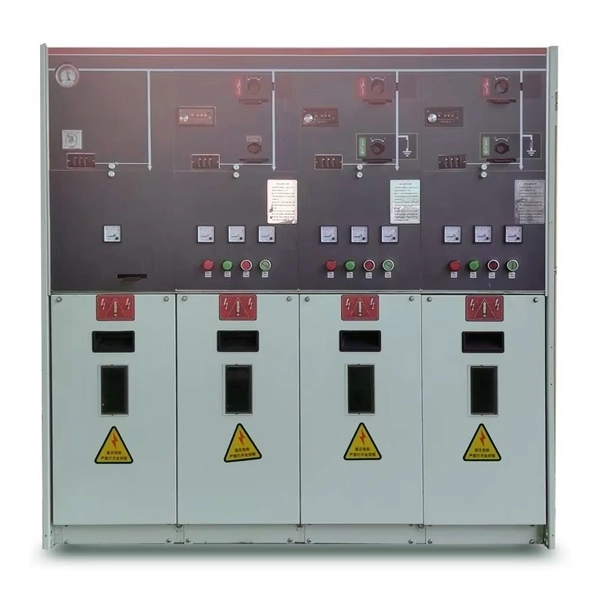

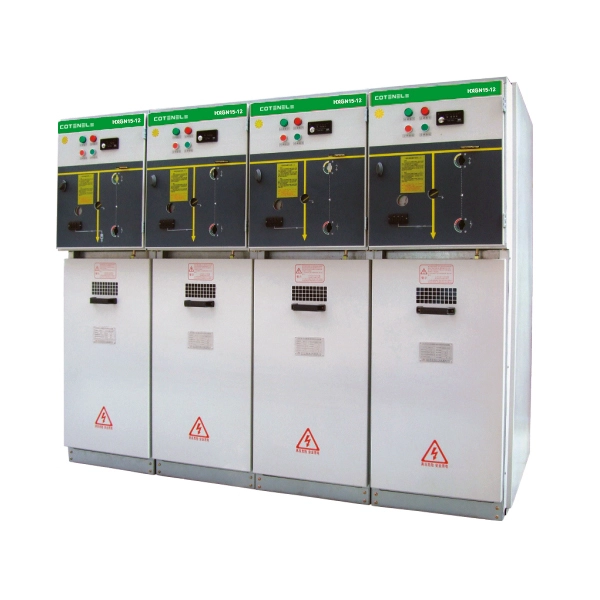

Cotenele är en av de viktigaste tillverkarna för RMU:er i Kina, de kompakta ringhuvudenheterna HXGN15-12 som tillverkas av oss är mycket populära på marknaden. HXGN15-12 11KV Medium Voltage Ring Main Unit MV Panels är en fast typ, metallomsluten ringhuvudenhet, 1 kVz, som vanligtvis används för 1 kVz, som vanligtvis används för 1 kVz0. system. Denna HXGN15-12 RMU har egenskaperna hos modulär konstruktion med separata samlingsskenor och ställverksutrymmen och en slutarmekanism som isolerar ställverket när lastbrytaren öppnas, detta kommer att säkerställa säkert underhåll. Lastomkopplaren av puffertyp erbjuder tillförlitligt avbrott, medan manövermekanismen (manuell eller motordriven) inkluderar en omfattande "fem-förebyggande" förregling. Dess trefasiga fram-till-bak-arrangemang minimerar fotavtrycket. Komponenter är lätta att byta ut och enheten utgör ingen brand- eller explosionsrisk. Den är lämplig för ringnät och terminalapplikationer, inklusive kompakta transformatorstationer.

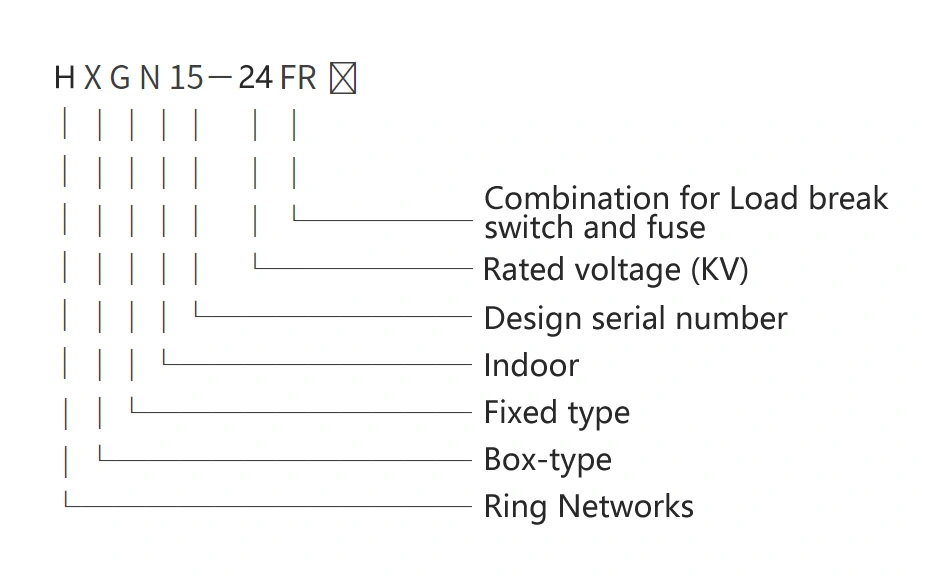

Modell och betydelser

Huvudsakliga tekniska parametrar

Huvudsakliga tekniska parametrar för RMU

Säkringsskyddstransformatorparametrar

Arbetsvillkor

1.Omgivningstemperatur:-25℃~ +40℃;

2. Höjd:Inte överstiga 1000 m över havet:

3. Omgivande luftfuktighet:Dagsmedelvärde RH ≤ 95 %: Månadsmedelvärde RF ≤ 90 %

4. Vattenångtryck:Daglig genomsnittlig RH≤ 2,2 kPa; Månadsmedelvärde RH≤ 1,8kPa;

5. Omgivningsmiljö:ingen brand, explosionsrisk, allvarlig förorening, kemisk korrosion och kraftiga vibrationer

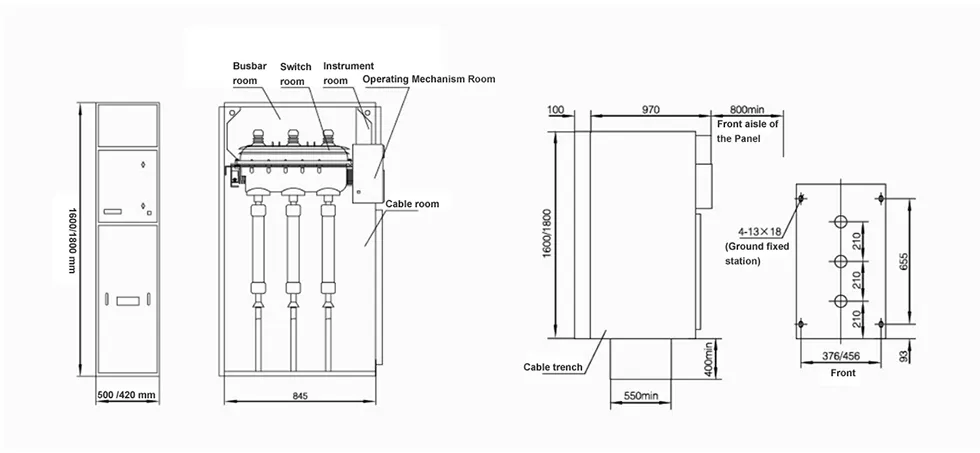

Produktstruktur

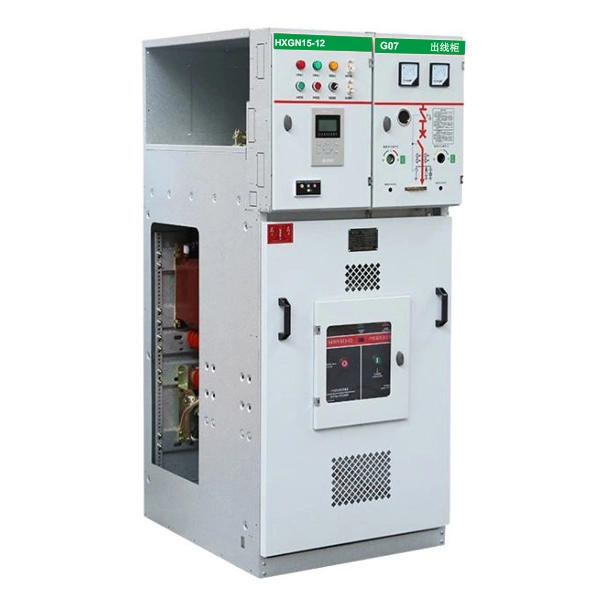

HXGN15-12 11KV Medium Voltage Ring Main Unit MV Paneler antar en metallinnesluten fast kapsling. Kapslingen är vanligtvis konstruerad av nitade galvaniserade stålplåtar av aluminium och består vanligtvis av en övre enhet och ett nedre kabelfack.

Enheten består av följande fyra funktionella fack:

Arbetsprincip

1. Huvudströmbrytarens princip för bågsläckning

SF6 lastbrytare RMU:Switchskalet är tillverkat av epoxiharts och fyllt med SF6-gas, som fungerar som både isolerande och ljusbågsdämpande medium. Under öppningsprocessen genererar en mekanism av puffertyp ett gasflöde som släcker ljusbågen, vilket kan säkerställa stabil och pålitlig avbrottsprestanda.

Vakuumbelastningsbrytare RMU:Använder en vakuumbrytare, där vakuumets höga dielektriska hållfasthet släcker ljusbågen. Denna version erbjuder fördelarna med ingen risk för brand eller explosion och en lång elektrisk livslängd.

2. Skyddsprincipen för kombinationen switch-säkring

Lastbrytaren kan kombineras med säkringar. När någon fassäkring går, utlöser dess anslag en länkmekanism som öppnar lastbrytaren, vilket ger ett engångsavbrott av kortslutningsströmmen för att skydda transformatorn.

3. Nätverksströmförsörjningsprincip

Ringhuvudenheter kan flexibelt kombineras och utökas för att bilda ringnätverksströmförsörjningsenheter. Om en inkommande linje misslyckas, kan den andra inkommande linjen upprätthålla strömförsörjningen, vilket säkerställer kontinuerlig drift av användargrenar.

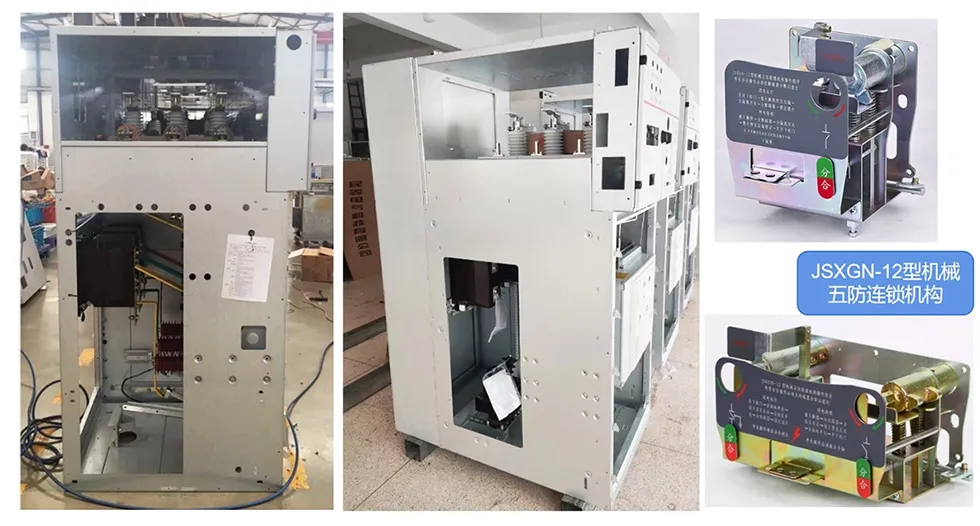

4. Säkerhetsförreglingsmekanism

11kV Medium Voltage Ring Main Unit MV-paneler är utrustade med en omfattande "femsäkra" mekanisk förregling. Till exempel kan luckan endast öppnas efter att lastbrytaren är öppen och jordningsbrytaren är stängd; lastbrytaren kan inte stängas när luckan är öppen.

Varför välja Cotenele?

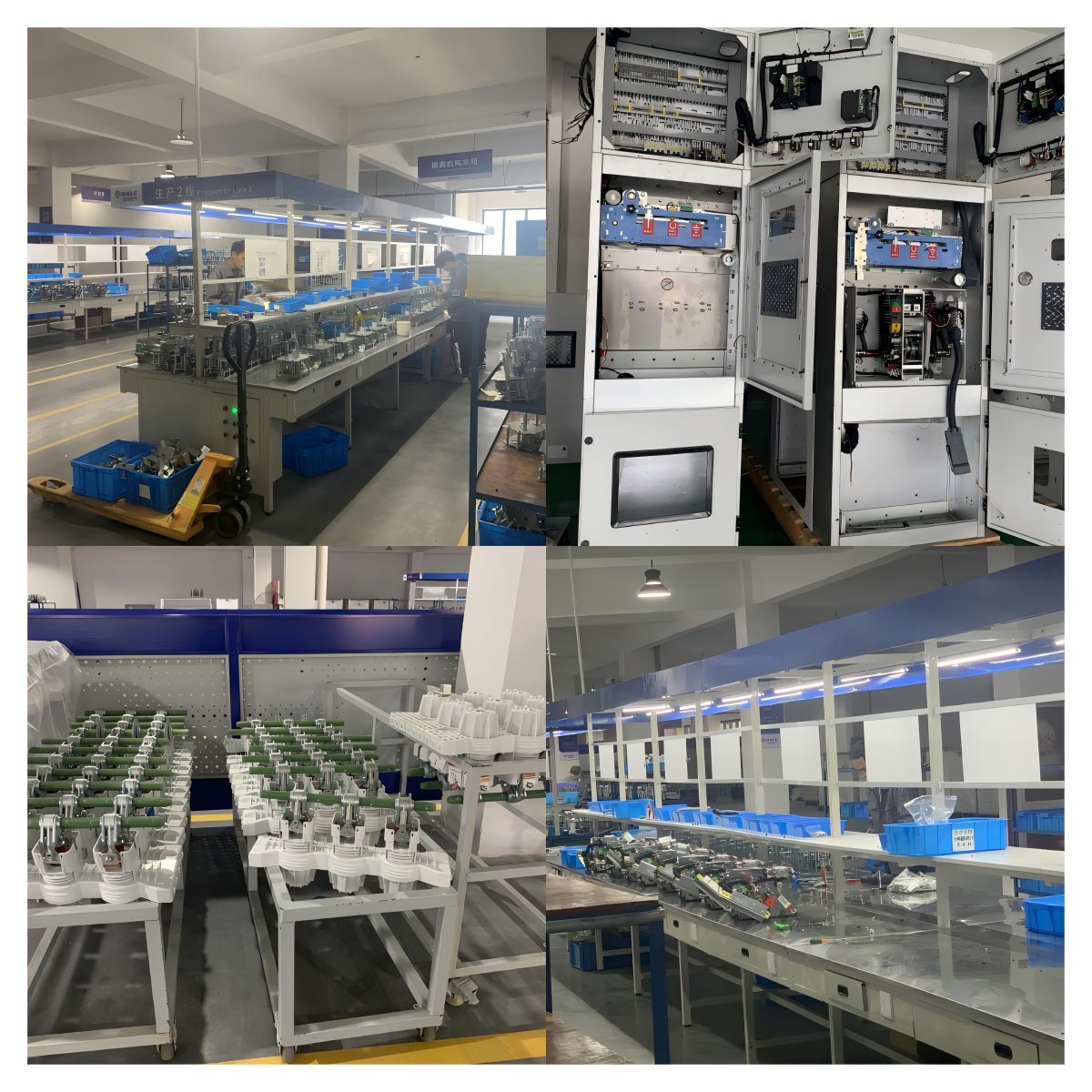

Cotenele International Trade (Wenzhou) Co., Ltd. är en teknikdriven tillverkare och exportör som kombinerar en självägd 30 000 m² fabrik med år av teknisk ackumulering i 12kV–40,5kV ställverkskärnkomponenter.

Vi har investerat mycket i forskning och utveckling av gasisolerade ställverk, miljövänliga ställverk och luftisolerade ställverk, och har även en komplett produktlinje som täcker ringhuvudenheter, prefabricerade transformatorstationer, transformatorer, strömbrytare, brytare och andra produkter. Våra produkter tjänar krävande sektorer, såsom tunnelbana, järnväg, kraftverk, kraftverk, kommunala anläggningar, stålverk, el.

Med stöd av ISO9001-, ISO14001- och ISO18001-certifieringar implementerar vi ERP-hantering fullt ut och har uppnått viktiga genombrott inom miljöskydd, kompakt design, intelligens och underhållsfri drift.

Beläget i Kinas "Electrical Capital" (Liushi, Yueqing), är vi inte bara en tillverkare utan en högkvalitativ integrerad leverantör av kompletta medelspänningskomponenter. Vårt team följer med tiden, engagerat i att tillhandahålla de bästa produkterna och den bästa servicen. Kontakta oss för att uppleva pålitlighet, innovation och helhjärtat stöd.

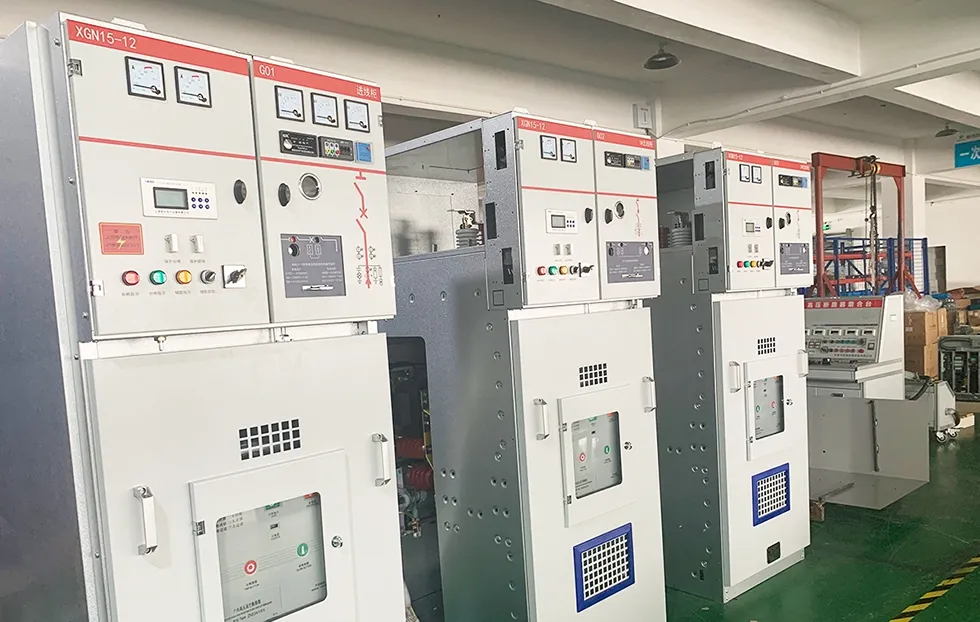

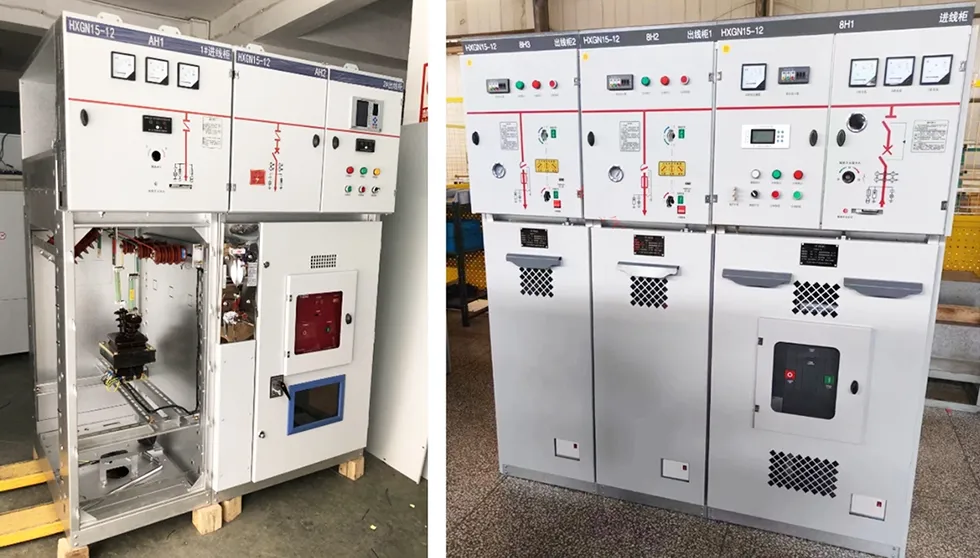

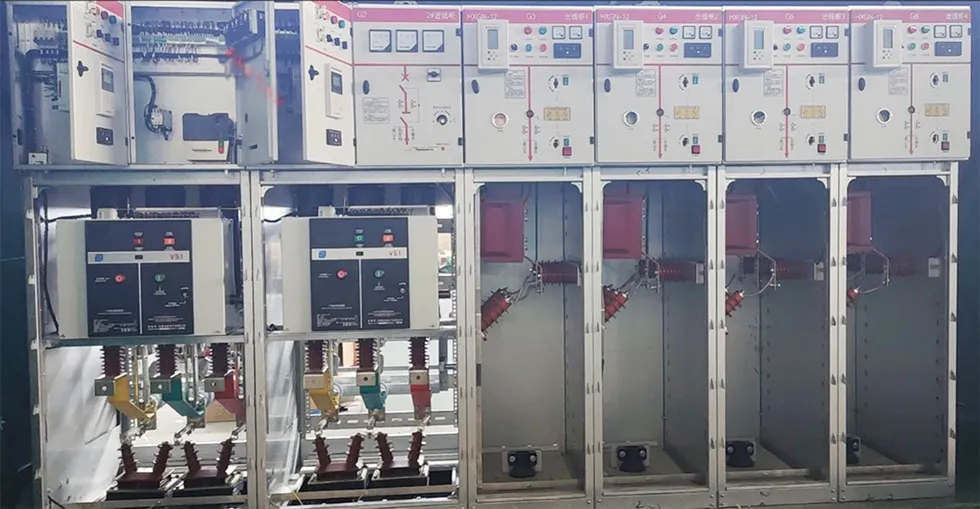

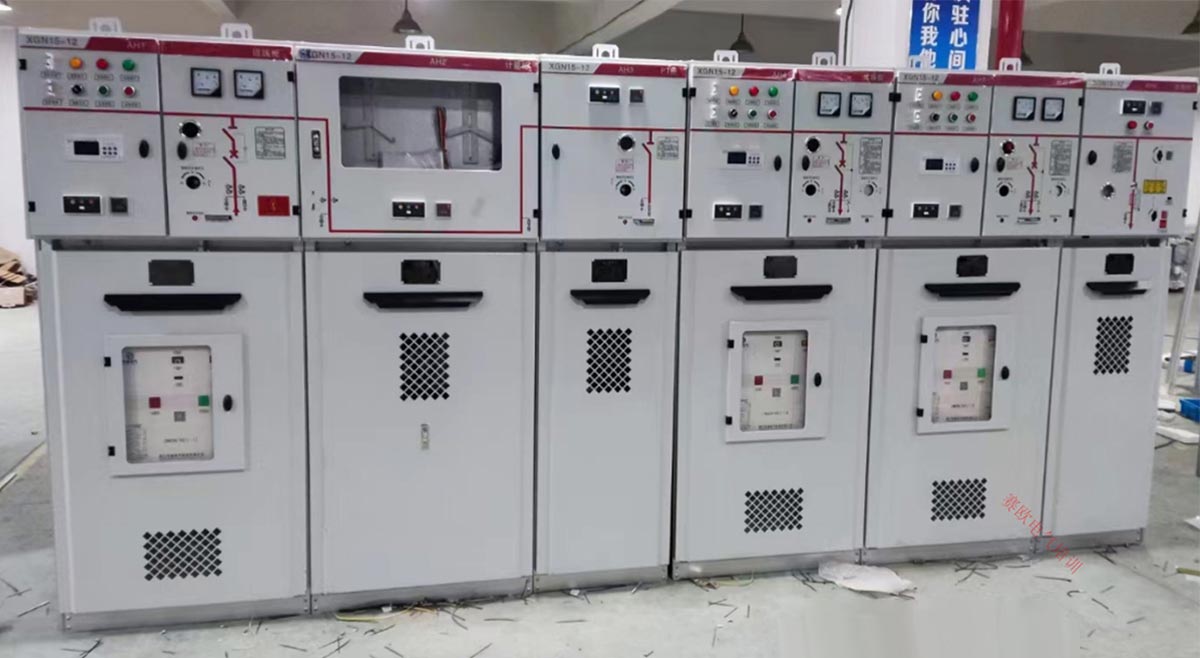

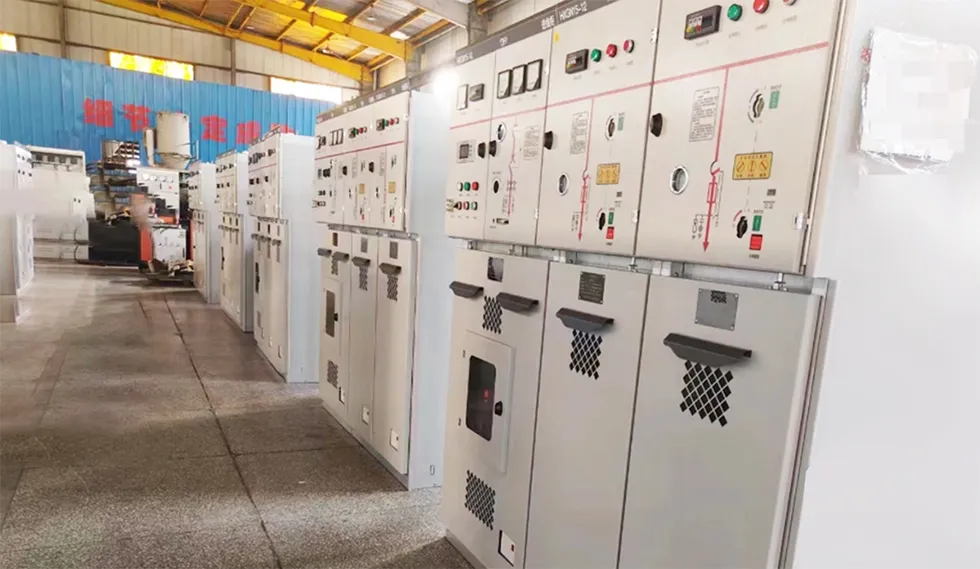

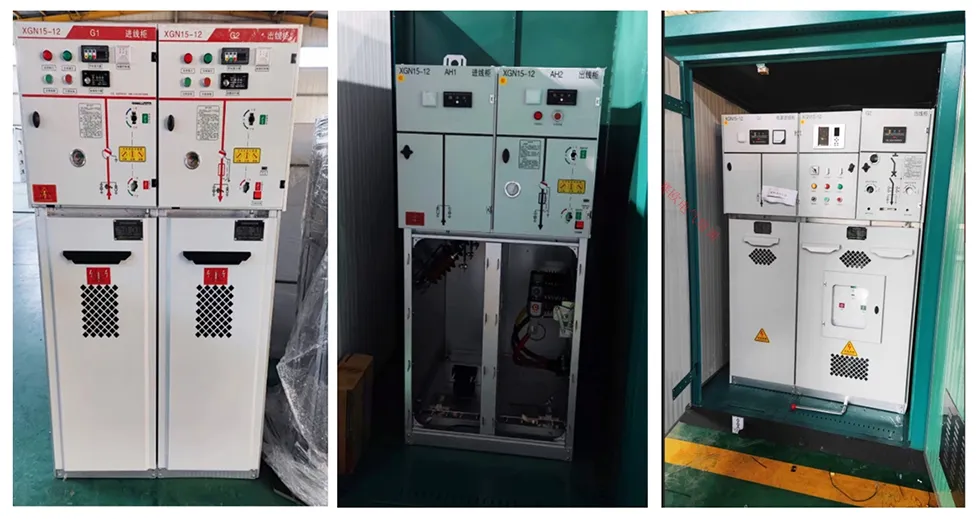

Produkter visar
