Hur man väljer rätt RMU för medelspänningsdistributionstillämpningar

Introduktion

A strömbrytareär en av de mest spridda delarna avmellanspänningsställverki världen. Den sitter inuti kompakta transformatorstationer i täta stadskvarter, vid foten av vindkraftverk, i källarna på kommersiella torn och i omkretsen av industrianläggningar. Dess jobb är oglamoröst men kritiskt: anslut distributionsmatare i en ring, skydda transformatorer och isolera fel utan att ta ner hela nätverket.

Därför attRMUs produceras i stora kvantiteter och används i stora flottor, det finns en frestelse att behandla dem som en vara – välj en spänning, välj en ström, jämför priser. Detta tillvägagångssätt fungerar tills det inte gör det. En felspecificerad RMU kan skapa operativ huvudvärk som förvärrar över dussintals eller hundratals installationer. En konfiguration som fungerar perfekt i en tempererad stadskärna kan misslyckas i förtid i en kustmiljö med saltstänk. Ett skyddsschema som var tillräckligt för ett radiellt nätverk kan bete sig oförutsägbart när verktyget omkonfigurerar ringen.

Att välja rätt RMU kräver förståelse för var den kommer att fungera, hur den kommer att nås och underhållas, vad den måste skydda och hur nätverket runt den kan förändras under dess 30-åriga livslängd. Den här artikeln undersöker var och en av dessa faktorer i sin tur.

Börja med applikationen, inte katalogen

Det dyraste RMU-specifikationsfelet är att välja en standardkonfiguration från en katalog innan man förstår applikationskontexten. Tre tillämpningsfaktorer bör forma varje RMU-valsbeslut.

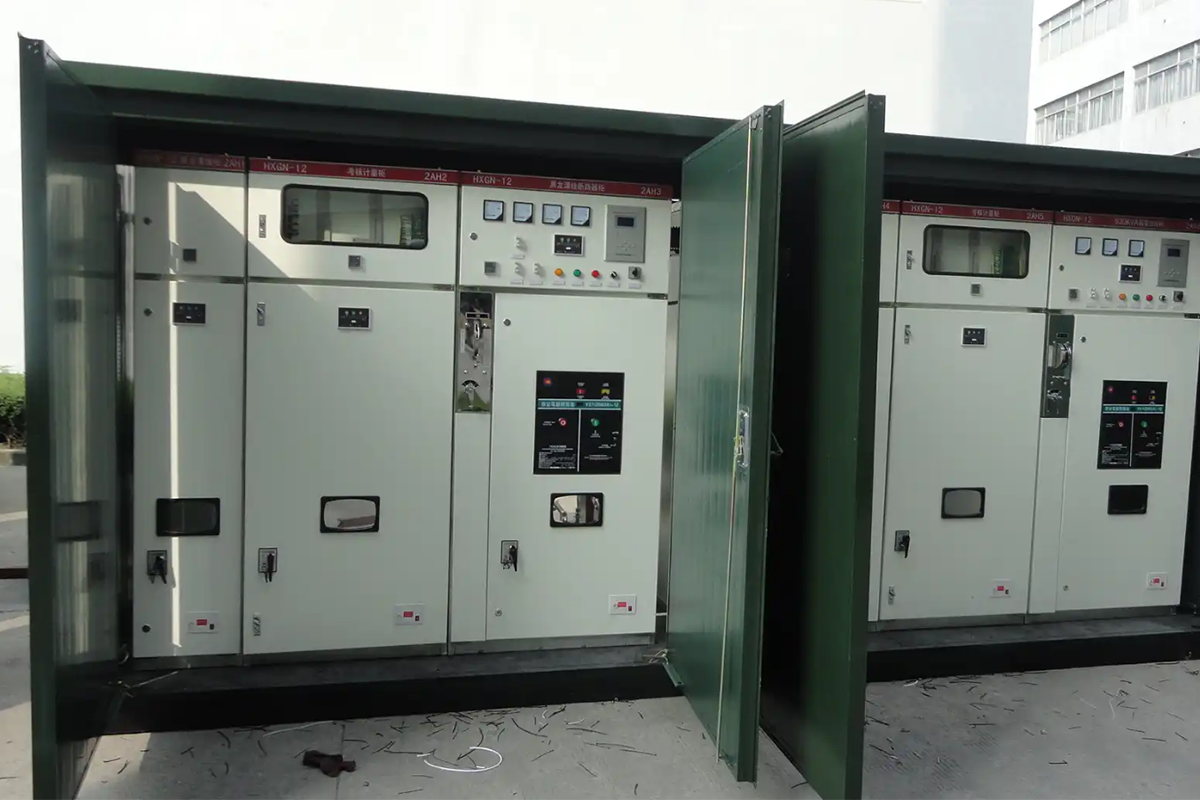

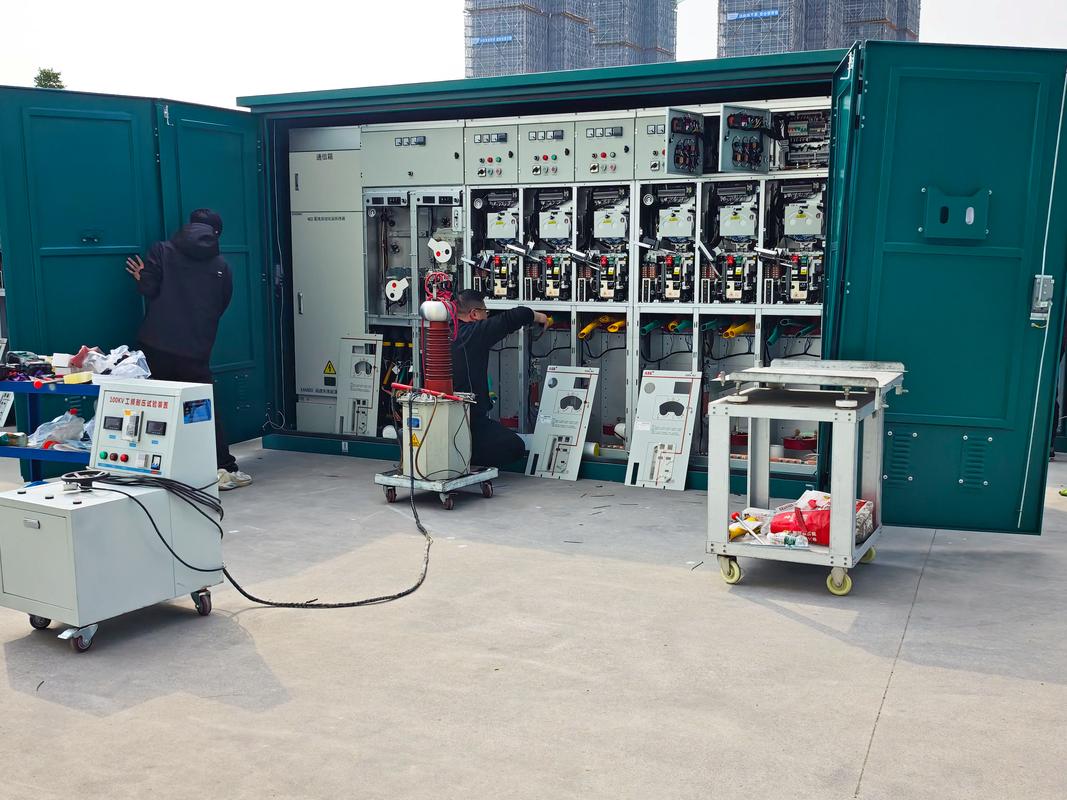

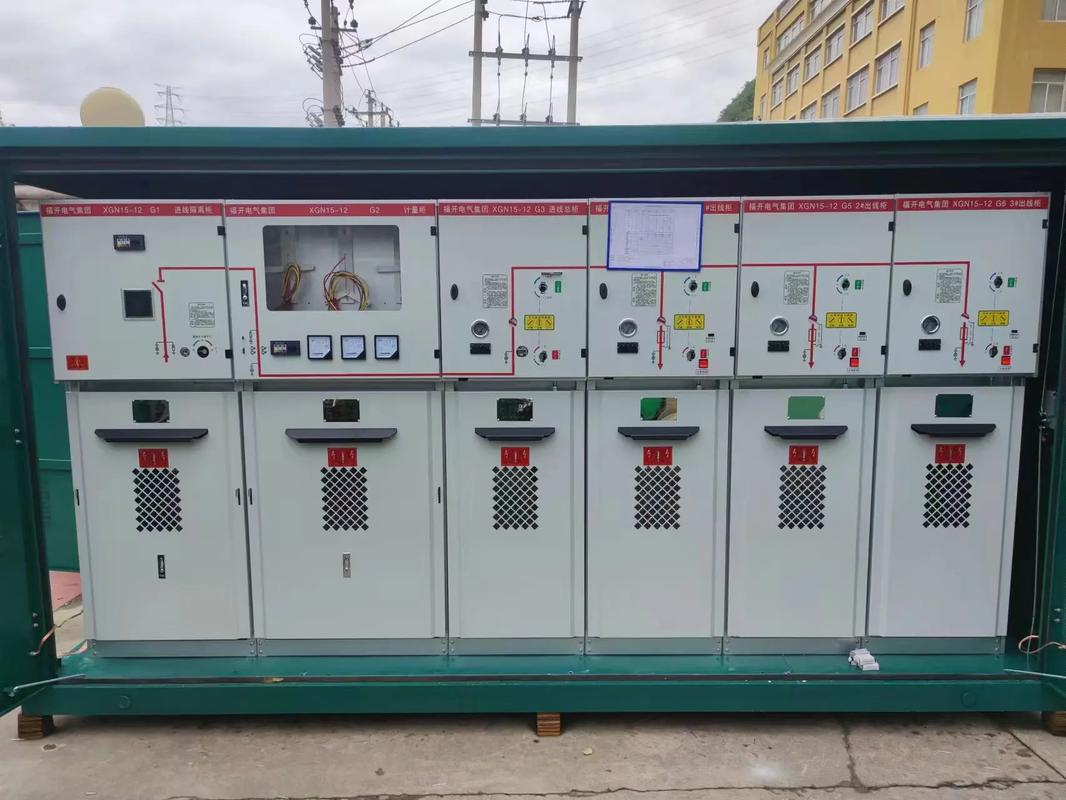

Installation inomhus kontra utomhus. En inomhus-RMU installerad i ett klimatkontrollerat elrum möter en godartad miljö. Temperaturen är stabil. Fuktigheten är kontrollerad. Det finns ingen exponering för regn, damm eller salt. En utomhus-RMU installerad i en kuddmonterad hölje nära kusten möter en helt annan verklighet. Temperatursvängningar kan orsaka intern kondens. Saltspray påskyndar korrosion på exponerade metalldelar. Ultraviolett strålning försämrar polymerisoleringen och tätar över tiden. Kapslingen måste utformas för dessa förhållanden, med lämpliga IP-klassificeringar, anti-kondensåtgärder och korrosionsskydd.

Tillgångs- och underhållsfilosofi. En RMU installerad i en låst transformatorstation i en stadskärna kan besökas av en underhållspersonal på 30 minuter. En RMU installerad vid basen av ett vindkraftverk på en bergsrygg kanske bara är tillgänglig under vissa väderfönster, och ett besök på plats kan kosta flera timmars restid. Ju mer avlägsen installationen är, desto starkare är fallet för hållbara konstruktioner som inte kräver någon gasövervakning, inget kontaktunderhåll och inga periodiska ingrepp. Underhållsfilosofin bör byggas in i specifikationen, inte upptäckas efter driftsättning.

Befintlig nätverkskonfiguration. En RMU som läggs till i en befintlig ring måste vara kompatibel med skyddsfilosofin, kommunikationsprotokollet och det fysiska gränssnittet för den utrustning som redan är i drift. Om det befintliga nätverket använder en specifik skyddsreläplattform bör den nya RMU:n kunna integreras med den. Om den befintliga ringen använder en viss modulkonfiguration, bör den nya enheten passa in i den topologin utan att kräva specialdesign.

Bestäm vilka funktioner varje modul måste utföra

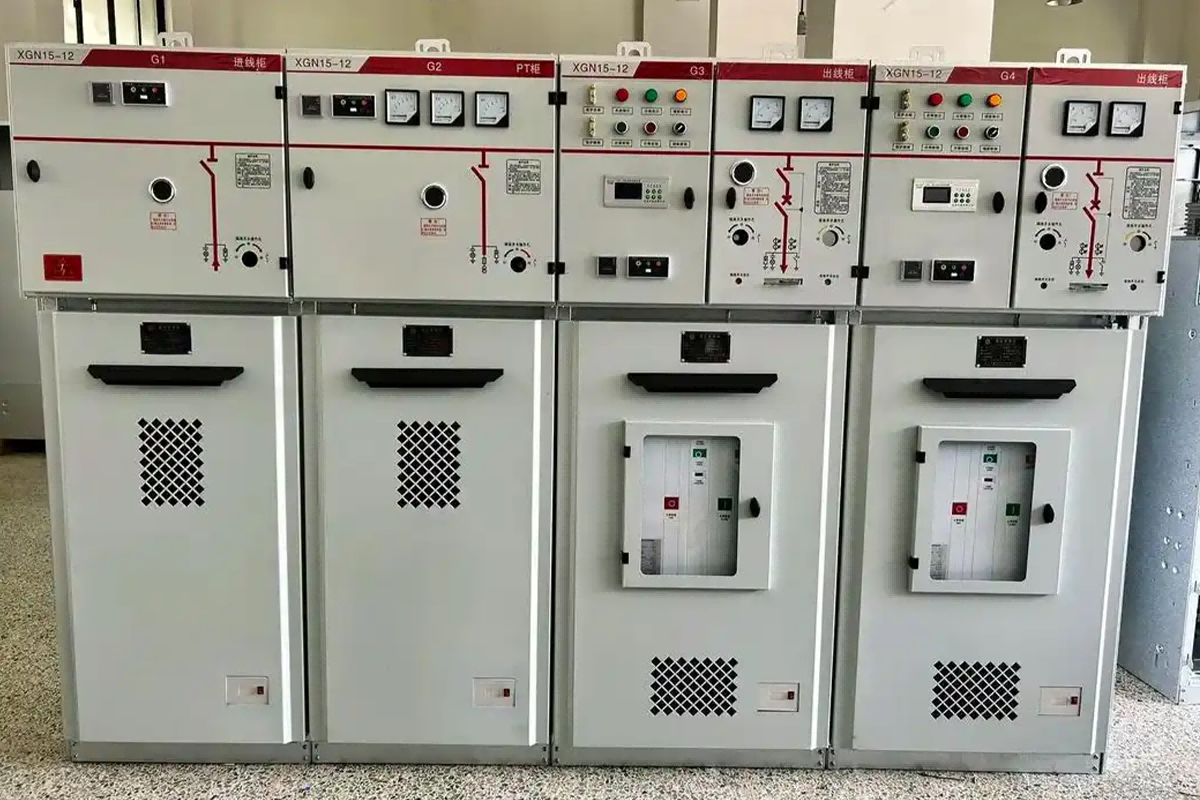

En RMU är inte en enda enhet. Det är en sammansättning av moduler, som var och en har sin egen funktion. Den första specifikationsuppgiften är att bestämma vilka funktioner som behövs och hur många av varje.

Ringmatarmoduler. Dessa är lastbrytarenheterna som ansluter RMU till fördelningsringen. Minst två krävs - vanligtvis betecknade som inkommande och utgående, men i en ringkonfiguration kan ström flöda i båda riktningarna. Varje ringmatarmodul innehåller en lastbrytare som kan avbryta den nominella lastströmmen. Det vanligaste betyget är 630A, som täcker de allra flesta distributionsringstillämpningar.

Transformatorskyddsmoduler. Dessa moduler försörjer och skyddar distributionstransformatorer som sänker mellanspänningen till lågspänningen för lokal förbrukning. Skydd kan tillhandahållas av en säkring (det enklaste och vanligaste tillvägagångssättet), en strömbrytare (där selektivitet eller frekvent drift krävs) eller en avsäkrad lastbrytarkombination. Valet mellan säkrings- och brytarskydd beror på transformatorns storlek, nätverksfelnivån och verkets skyddskoordinationsfilosofi.

Busskopplingsmoduler. I större RMU-aggregat kan en busskopplare ansluta eller separera två samlingsskenesektioner. Detta möjliggör driftsflexibilitet: en transformator kan tas ur drift medan den andra försörjer båda sektionerna, eller så kan ringen delas i två oberoende segment för felisolering.

Direktmätningsmoduler. Där kraftverket kräver intäktsmätning vid RMU, rymmer en dedikerad mätningsmodul ström- och spänningstransformatorer dimensionerade för faktureringsnoggrannhet. Denna modul har vanligtvis ingen växlingsfunktion – den är endast en mätpunkt.

COTENELE levererar RMU-moduler i alla dessa konfigurationer, inklusive inkommande och utgående ringmatare klassade 630A, transformatorskyddsmoduler med antingen säkrings- eller strömbrytarskydd, busskopplare och direktmätningsfack. Standardkonfigurationer av tre, fyra och fem moduler är tillgängliga, med anpassade arrangemang citerade till kundens enradsdiagram.

Välj isoleringsteknik

Isoleringsmediet inuti RMU-tanken bestämmer utrustningens miljöavtryck, underhållsprofil och överensstämmelsestatus. Detta beslut har ökat i betydelse i takt med att SF₆-reglerna har stramats åt globalt.

Torr luft- och kväveisolering har blivit de primära ersättningarna för SF₆ i RMU-applikationer. Båda gaserna har noll global uppvärmningspotential. Båda är giftfria, ej brandfarliga och kräver ingen speciell hantering vid slutet av livet. I en modern torrlufts- eller N₂-isolerad RMU fylls gastanken och försluts på fabriken. Den kräver ingen tryckövervakning, ingen påfyllning och inget gasrelaterat underhåll under hela dess 30-åriga designlivslängd. Själva tanken är vanligtvis av rostfritt stål, vilket ger korrosionsbeständighet som matchar utrustningens elektriska uthållighet.

COTENELEs 24kV SF₆-fria RMU använder torr luft som isoleringsmedium i en förseglad tank i rostfritt stål. Konstruktionen har typtestats enligt IEC 62271-200 med kortslutningsmotstånd på 25kA i fyra sekunder och intern ljusbågsklassificering IAC AFLR vid 20kA under en sekund. Tanken lämnar fabriken förseglad och testad. Ur operatörens perspektiv finns det inget gassystem att hantera.

Solid isolering erbjuder ett alternativt tillvägagångssätt genom att helt eliminera gas. De strömförande ledarna och omkopplingskontakterna är inkapslade i epoxiharts. Det finns ingen bensintank, inget tryckkärl och ingen möjlighet till gasläckage. Solidisolerade RMU:er är i sig kompakta och väl lämpade för tuffa miljöer där fukt, salt eller luftburna föroreningar skulle utmana gasisolerade eller luftisolerade konstruktioner. Avvägningen är att solidisolerade moduler vanligtvis är mindre flexibla när omkonfigurering behövs och bär en högre enhetskostnad.

Arvet från SF₆. Traditionella SF₆-fyllda RMU är fortfarande i utbredd drift, men de är inte längre specificerade för nya installationer på marknader där EU:s F-gasförordning eller motsvarande restriktioner gäller. Ingenjörer bör verifiera målmarknadens regulatoriska status innan de inkluderar SF₆-utrustning i en specifikation. Även där SF₆ ännu inte är förbjudet skapar specificering av SF₆-utrustning ett långsiktigt ansvar som många tillgångsägare nu inte är villiga att acceptera.

Verifiera klassificerade parametrar mot platsförhållanden

Märkskyltens klassificeringar på ett RMU-datablad är baserade på standardreferensvillkor. Platsförhållandena skiljer sig ofta från dessa referenser, ibland väsentligt. Ingenjörens uppgift är att verifiera att klassificeringarna är giltiga för den faktiska installationsmiljön.

Märkspänningen måste överstiga den nominella systemspänningen, med hänsyn till tillfälliga överspänningar vid jordfel eller kopplingstransienter. För ett 20kV-system är en 24kV-märkt RMU vanligt. För ett 33kV-system krävs en 36kV eller 40,5kV klassificering. Effekt-frekvensmotståndsspänningen och blixtimpulsmotståndsspänningarna bör bekräftas mot projektets isoleringskoordineringsstudie.

Märkströmmen för ringmatarmoduler är normalt 630A, vilket tar emot den kontinuerliga strömmen i de flesta distributionsringar. Transformatorskyddsmoduler är vanligtvis klassade 200A eller lägre, vilket motsvarar säkringsklassificeringen eller strömbrytarens inställning. Betyget måste vara giltigt på platshöjd och maximal omgivningstemperatur. Om installationen är över 1000 meter, eller om omgivningstemperaturerna regelbundet överstiger 40°C, gäller nedstämplingsfaktorer och en högre märkskylt kan behövas för att leverera den erforderliga kontinuerliga strömmen.

Kortslutningsmotståndsström är den parameter som mest direkt påverkar RMU:s fysiska robusthet. Klassificeringen – vanligtvis 20kA eller 25kA under fyra sekunder – måste matcha eller överstiga den beräknade felnivån vid installationsplatsen. En kortslutningsstudie som använder nuvarande nätverksdata och redogör för prognostiserade framtida generationstillskott är den enda tillförlitliga grunden för att specificera denna parameter. Att underspecificera det skapar en katastrofal risk för misslyckanden. Att överspecificera det medför onödiga kostnader.

Förstå underhållsfilosofin för varje design

RMU-underhållskraven varierar avsevärt beroende på design, och denna variation har direkta driftskostnader under utrustningens 30-åriga livslängd.

Gastankar som är förseglade för livet är den moderna standarden för SF₆-fria RMU:er. Tanken är fylld med torr luft eller kväve på fabriken, testad för läckage och permanent förseglad. Det finns ingen gastrycksmätare på frontpanelen – det finns inget att läsa. Det finns ingen påfyllningsport – det finns inget att fylla på. Underhållsmanualen innehåller inga gasrelaterade procedurer eftersom det inte finns några. För en operatör som hanterar en flotta på hundratals RMU är det en betydande driftsbesparing att eliminera gashanteringen från underhållsprogrammet.

Säkringsbyte är den vanligaste underhållsaktiviteten på en RMU, och den enda som bör krävas under normal drift av en modern sluten enhet. När en transformatorskyddssäkring fungerar måste säkringslänken bytas ut. Konstruktionen bör göra det möjligt att göra detta på ett säkert sätt, med ringmatarmodulerna kvar i drift medan transformatorskyddsmodulen är isolerad. Procedurer för säkringsbyte, åtkomstkrav och tillgängligheten av ersättningssäkringslänkar bör ses över innan specifikation.

Vakuumbrytarens livslängd. I RMU-konstruktioner som använder vakuumbrytare för strömbrytaren eller lastbrytningsfunktionen - vilket är de flesta moderna RMU:er - är brytarna förseglade för livet och kräver inget underhåll. Den mekaniska uthålligheten hos manövermekanismen, typiskt uppskattad för tusentals operationer, bestämmer intervallet med vilket mekanisminspektion eller översyn kan behövas. För de flesta distributionsapplikationer, där växlingsoperationer är sällsynta, kommer mekanismen att vara längre än utrustningens installerade livslängd.

Konfigurationschecklista för vanliga applikationsscenarier

Olika applikationer kräver olika RMU-konfigurationer. Även om varje projekt har unika krav, fungerar flera vanliga mönster som användbara utgångspunkter.

Stadsdistributionsstation. En typisk konfiguration är tre moduler: två ringmatarmoduler (lastbrytare) och en transformatorskyddsmodul (säker). Detta tillhandahåller ringanslutningen och försörjer en lokal distributionstransformator. I vissa nätverk används en fyramodulskonfiguration med en extra transformatorskyddsmodul där två transformatorer är installerade på samma plats.

Vindkraftssamlarnätverk. Vindkraftstransformatorer skyddas vanligtvis av sammansmälta moduler i RMU installerade vid basen av varje turbin eller i små grupper. RMU ringmatare kopplar ihop flera turbiner i en kedja eller ring tillbaka till kollektortransformatorstationen. Omkopplingsfrekvensen kan vara högre än i stadsdistribution på grund av turbinens start-stopp-cykler. Vakuumbrytare med hög mekanisk uthållighet är att föredra för kopplingselementen.

Kommersiell byggnad eller datacenter. När RMU:n förser en anläggning med generering på plats eller dubbla verktygsflöden, kan en busskopplarmodul behövas för att hantera sammankopplingen mellan två källor. Transformatorskyddsmoduler med brytare snarare än säkringar föredras ibland för deras förmåga att fjärråterställas och för enklare koordinering med nedströmsskydd.

Kritisk infrastruktur. För sjukhus, flygplatser och industrianläggningar med kontinuerliga processer bör RMU-konfigurationer stödja selektiv koordinering och ge möjligheten att isolera en felaktig sektion utan att avbryta tillförseln till friska sektioner. Redundans i ringmatarkonfigurationen – så att inget enskilt kabelfel tar ner hela matningen – bör utformas i ringtopologin, inte bara RMU-specifikationen.

Överensstämmelse med standarder och dokumentation

Typtestning enligt IEC 62271-200 är minimikravet för RMU på internationella marknader. Typtestprogrammet omfattar dielektriska tester, temperaturstegring, kortslutningsmotstånd, intern bågklassificering och mekanisk uthållighet. Ingenjörer bör begära de fullständiga typtestrapporterna, inte sammanfattande certifikat, och bör verifiera att den testade konfigurationen matchar den konfiguration som citeras.

Utöver typtestning är dokumentationspaketet en del av produkten. Rutinmässiga testrapporter från fabriken för varje modul. En försäkran om överensstämmelse med tillämpliga bestämmelser – inklusive EU:s F-gasförordning för SF₆-fri utrustning. En installations- och driftmanual som korrekt beskriver underhållskraven, eller bristen på sådana, för den specifika designen.

COTENELE tillhandahåller IEC 62271-200 typtestcertifikat, rutintestrapporter och ett komplett dokumentationspaket med varje RMU-offert. Dokumentationen finns tillgänglig i anbudsskedet, vilket gör det möjligt för konsulterande ingenjörer och utvärderare av allmännyttiga tjänster att slutföra sin tekniska granskning innan kontraktet tilldelas.

Slutsats

Att välja en RMU är en övning i att tänka igenom utrustningens hela livslängd – var den kommer att sitta, vad den kommer att bli ombedd att göra, hur den kommer att underhållas och hur nätverket runt den kan förändras. Rätt val är inte nödvändigtvis det med lägst inköpspris. Det är den som minimerar den totala ägandekostnaden under tre decennier samtidigt som den ger den tillförlitlighet, säkerhet och driftsflexibilitet som applikationen kräver.

För ingenjörer som utarbetar en RMU-specifikation är sekvensen av beslut tydlig. Börja med applikationsmiljön. Bestäm de nödvändiga modulfunktionerna. Välj en isoleringsteknik som uppfyller gällande och förutsebara miljöbestämmelser. Verifiera betyg mot platsförhållanden. Förstå underhållskraven för den valda designen. Bekräfta att dokumentation och överensstämmelsebevis finns tillgängliga innan beställningen görs.

COTENELE stödjer denna process med typtestade, produktionsklara SF₆-fria RMU:er konfigurerade till projektets enlinjediagram. Vårt ingenjörsteam är tillgängligt för att granska applikationskrav, rekommendera modulkonfigurationer och tillhandahålla kompletta dokumentationspaket för anbudsinlämning.
