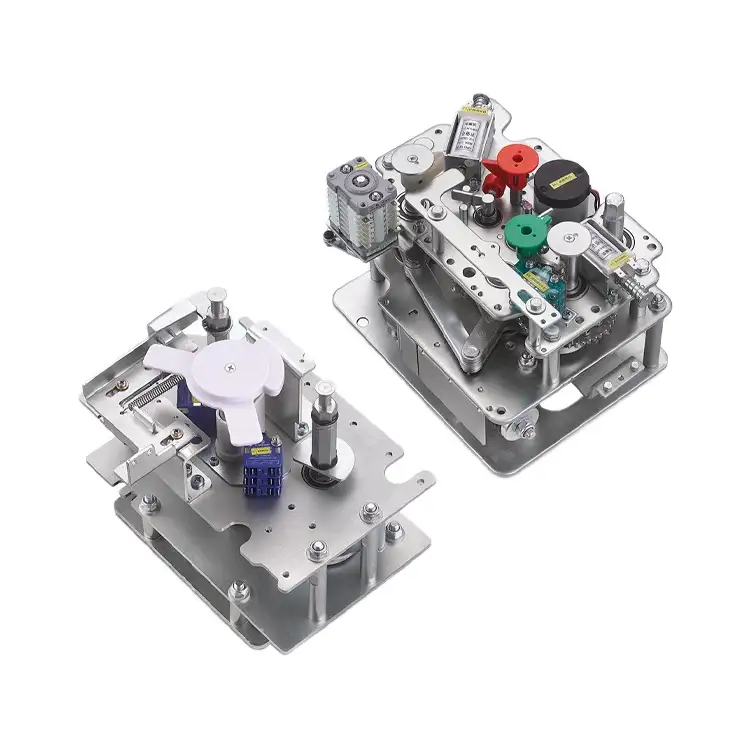

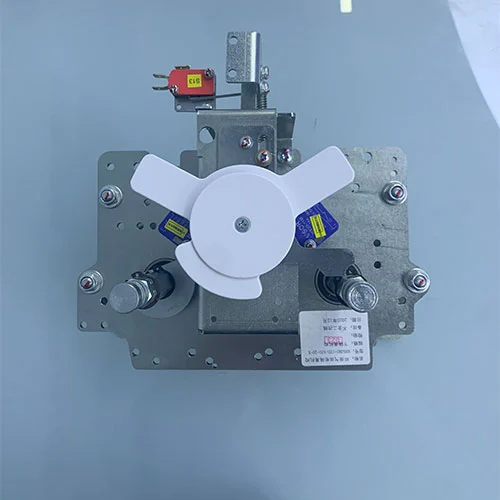

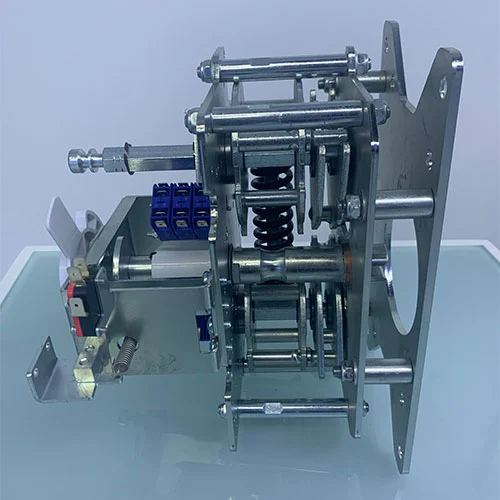

11KV mellanspänning VCB-strömbrytare med isoleringsmekanism

11KV mellanspänning VCB-strömbrytare med isoleringsmekanism spelar en mycket viktig roll i skyddet och kontrollen av kraftdistributionssystem. I miljövänliga ställverk fungerade dessa driftmekanismer vanligtvis för att minska miljöpåverkan och bibehålla god prestanda. Driftsmekanismen kan säkerställa att brytare avbryter felströmmar omedelbart och växlar drift på ett tillförlitligt sätt. Manövermekanismerna för strömbrytaren använder hållbara material, effektiva energilagringsmetoder, vilket kan minimera underhåll och felfrekvens. Massor av brytarfel är kopplade till manövermekanismen, vilket gjorde vikten av robust material och regelbunden tillståndsbedömning.

Produktens höjdpunkter

Modell och betydelser

Vad är en operativ mekanism?

Manövermekanismen är en enhet för en strömbrytare eller frånskiljare, som genererar, lagrar och frigör mekanisk energi för att öppna eller stänga elektriska kontakter. Denna manövermekanism består av ett energilagringsmedium, ett aktiveringssystem och förreglingsanordningar, som är till för att förhindra funktionsfel. Beroende på design och kraftkrav kan en enda mekanism tjäna en fas eller alla tre faserna i ett högspänningssystem. Vanliga typer inkluderar C-tyoe, G-Type, V-typ och F-typ manövermekanismer. I miljövänliga paneler och ringhuvudenheter används de fjädermanövrerade mekanismerna i stor utsträckning för sin enkelhet, tillförlitlighet och miljövänliga.

Arbetsprincip

Manövermekanismen är en komponent i 11kV mellanspännings VCB-kretsbrytare med isoleringsmekanism. Dess funktion är att generera, lagra och frigöra mekanisk energi för att öppna eller stänga de elektriska kontakterna. Manövermekanismen består av ett energilagringsmedium, ett drivsystem och förreglingsanordningar för att förhindra felfunktion. Beroende på den specifika designen och belastningskraven kan en enda manövermekanism tjäna en enfaskrets i ett högspänningssystem eller samtidigt tjäna alla trefaskretsar.

Vanliga typer inkluderar manövermekanismer av typ C, typ G, typ V och typ F. I miljövänliga ställverk och ringhuvudenheter används fjädermanövermekanismer i stor utsträckning på grund av deras enkla struktur, pålitliga drift och miljövänlighet.

Bruksanvisning - 11KV mellanspänning VCB-strömbrytare med isoleringsmekanism

1. Drift av energilagring

1. Fäst manövermekanismen på ställverksskåpet.

2. Fäst det dedikerade handtaget på manöveraxeln på den nedre högra sidan av mekanismen.

3. Vrid handtaget medurs tills ett hörbart "klick" hörs. Detta indikerar:
Indikatoraxeln för energilagring har helt aktiverat mikrobrytaren.
Energilagringen är klar.

4. Under elektrisk drift lagrar mekanismen automatiskt energi vid uppstart.

5. Efter energilagring kopplas motorkretsen från, vilket bevarar den lagrade energin tills systemet släpper den för att stänga kretsen.

6.Viktigt: Se till att sekundära kretsar är korrekt anslutna och felfria före användning.

2. Stängning

Manuell drift:

1.Tryck på den gröna knappen för att omedelbart frigöra den lagrade stängningsenergin.

2. Mekanismen driver strömbrytarens kontakter för att stänga huvudkretsen helt.

Elektrisk drift:

1. Aktivera den stängande solenoidspolen.

2. Solenoiden frigör den lagrade energin, vilket driver kontakterna stängda.

3.Under denna process börjar öppningsfjädern laddas.

4. Säkerhetsanmärkning: Återstängning förhindras av anti-felfunktionsspärren tills systemet är klart.

3. Öppningsoperation

Manuell drift:

1.Tryck på den röda knappen för att frigöra den lagrade öppningsenergin.

2. Mekanismen driver strömbrytarens kontakter för att öppna huvudkretsen.

Elektrisk drift:

1. Aktivera den öppnande solenoidspolen.

2. Solenoiden frigör energi snabbt, vilket säkerställer snabb kontaktseparation.

3. Manövermekanismen fullbordar huvudkretsöppningen på ett tillförlitligt sätt.

4. Säkerhets- och underhållstips

Dessa procedurer säkerställer säker, pålitlig växling samtidigt som förreglingar och automatisk återstängning bibehålls.

Regelbundna tester rekommenderas med standardbrytare analysatorer.

Inspektera energilagringsfjädrar, förreglingar och smörj rörliga delar var 6–12:e månad.

Följ alltid tillverkarens riktlinjer för att förhindra felfunktion eller systemskador.

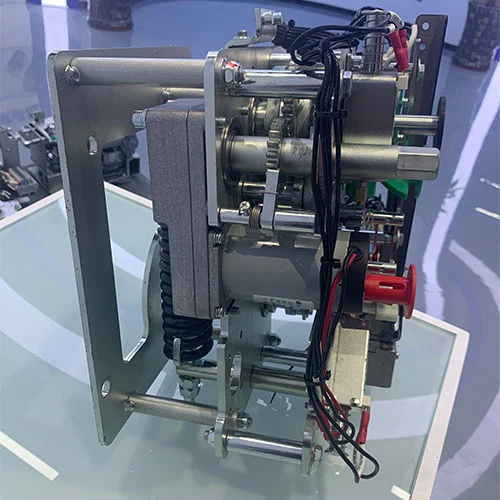

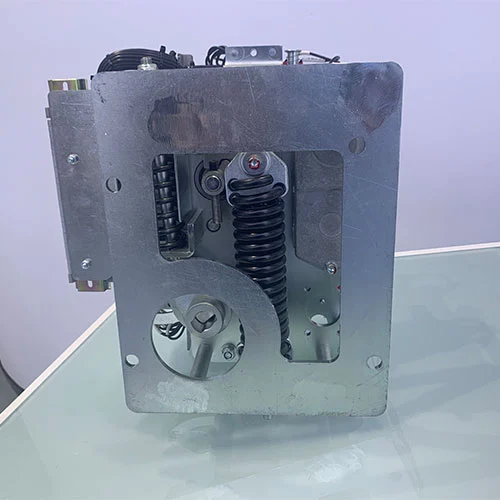

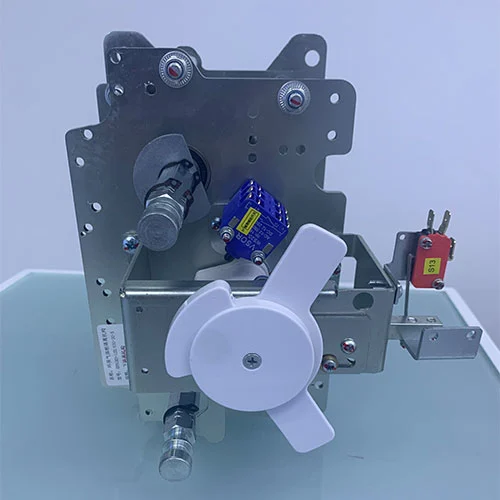

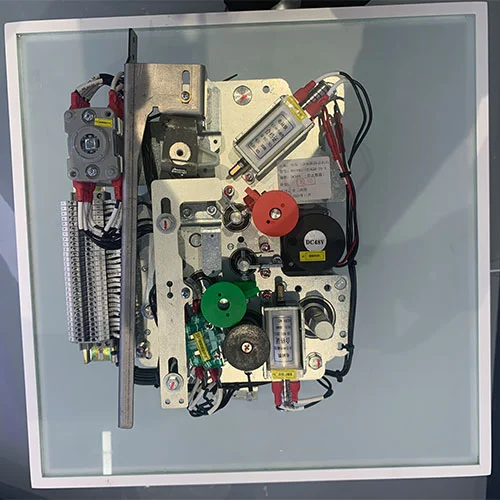

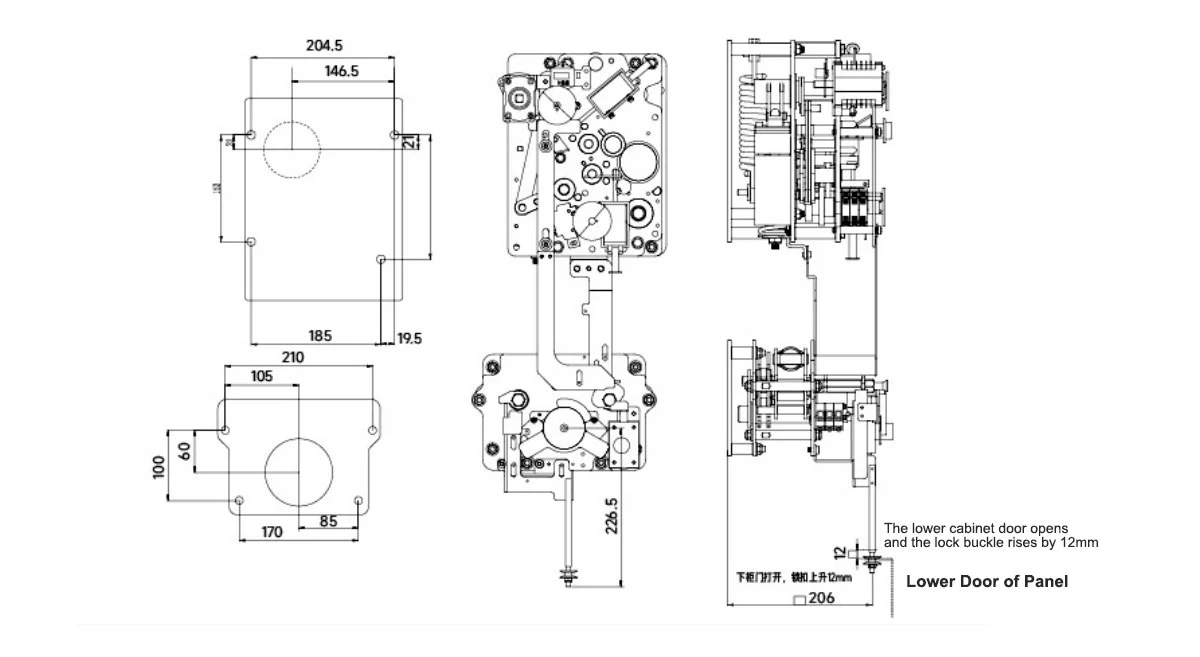

Utseende och dimension

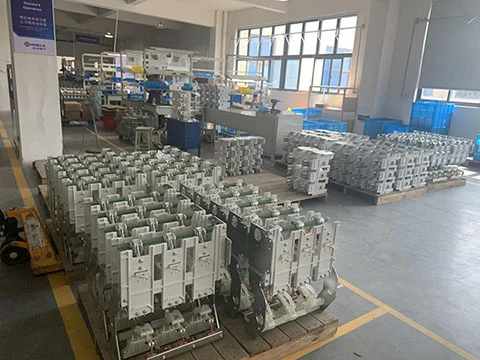

Produktutställning

FAQ

F1: Vad är den mekaniska livslängden för 11kV mellanspännings VCB-kretsbrytare med isoleringsmekanism?

A1: Med korrekt underhåll kan den mekaniska livslängden överstiga 10 000 cykler.

F2: Kan denna produkt anpassas?

A2: Ja, vi kan tillhandahålla OEM/ODM-tjänster enligt specifika spänningsnivåer eller miljökrav.

F3: Är det lämpligt för miljövänliga ställverk?

A3: Självklart. Denna produkt används i stor utsträckning i hållbarhetsfokuserade applikationer som GIS, RMU och luftisolerade ställverk.

F4: Vilka standarder följer den?

A4: GB1984-2014 och GB/T1985-2023.

F5: Hur ofta ska underhåll utföras?

S5: Underhåll rekommenderas var 6-12:e månad, inklusive energilagringskontroller, förreglingskontroller och smörjning.

Säkerhet och underhåll

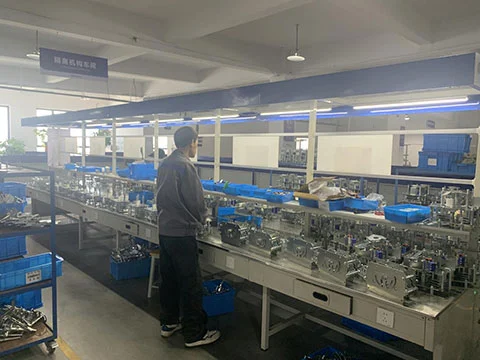

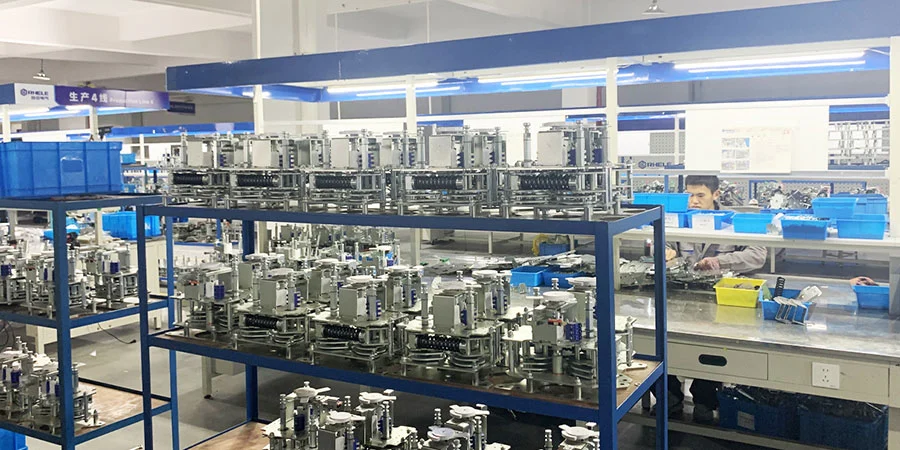

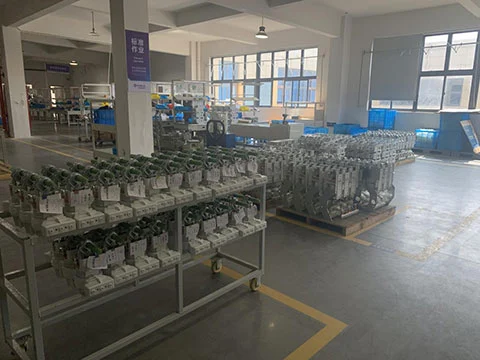

Coteneles fabrik tillhandahåller omfattande test- och underhållsstöd. Alla mekanismer inspekteras före leverans och levereras med teknisk vägledning från våra fabriksingenjörer för att säkerställa säker och pålitlig drift.
