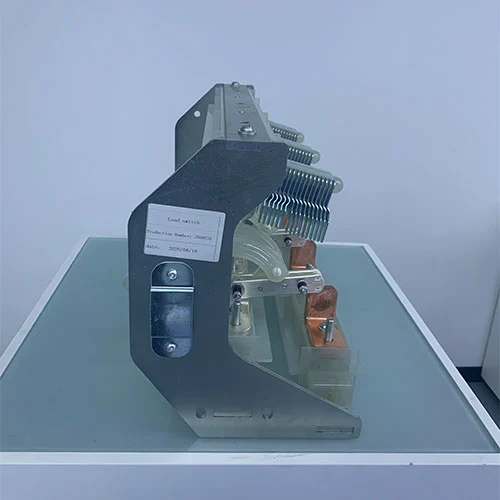

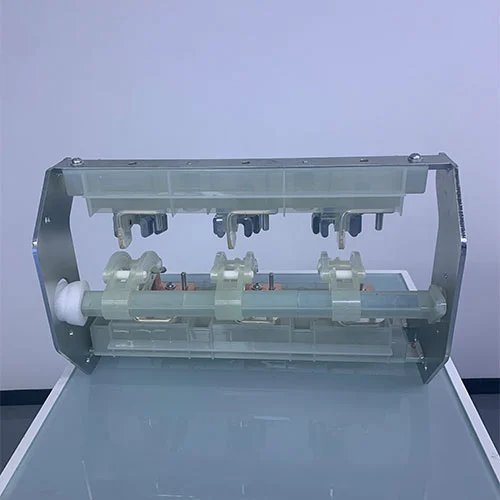

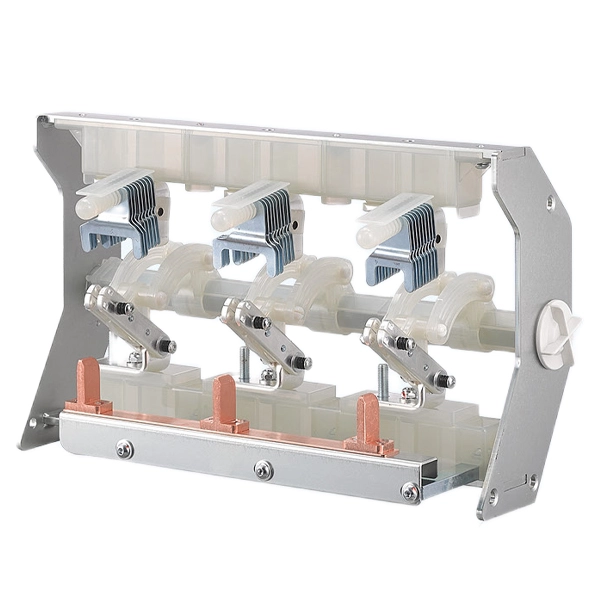

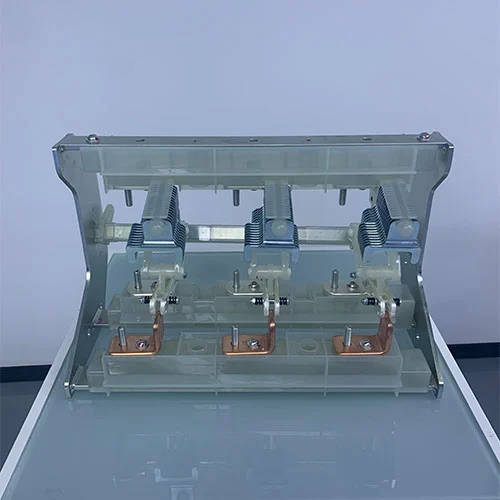

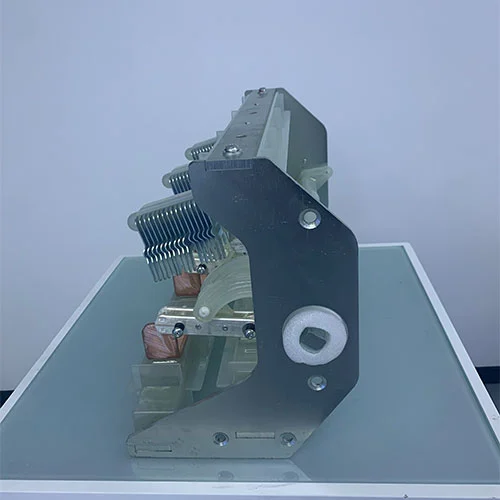

11KV mellanspänningsring Huvudenhetsbelastningsbrytare

11kV Medium Voltage Ring Main Unit Load Switch är kärnkomponenten i en ringnätverksenhet som används för att styra märkströmbrytaren. Cotenele tillhandahåller mycket pålitliga lastväxlar och lösningar för ringnätverksenheter.

Korttidsmotståndsström: Huvudkrets korttidsmotståndsström upp till 20kA (4s), 25kA (3s); jordningsbrytare kort tid tål ström 20kA (4s).

Mekanisk livslängd: Lastbrytare 5000 operationer, jordningsbrytare 3000 operationer.

Standardöverensstämmelse: GB3804-2017, GB16926-2009, GB/T1985-2023.

Modell och mening

Vad är en lastbrytare?

Det är en mekanisk omkopplingsanordning vanligen monterad i en ringhuvudenhet eller gasisolerad siwtchgear, som kan skapa, bära och bryta elektriska strömmar under normala kretsförhållanden. Vilket inkluderar drift under förhållanden som belastningsströmmar, tomgångsförhållanden eller små induktiva strömmar (som strömförande av en transformator).

Lastbrytaren är annorlunda med frånskiljare, den används vanligtvis för att hantera den elektriska påfrestningen av att avbryta strömflödet när systemet fungerar normalt. den är utrustad med ett ljusbågssläckningssystem för att säkert släcka den elektriska ljusbågen som genereras när kontakterna separeras under belastning. Vanliga bågsläckningsmetoder inkluderar vakuumavbrott, SF6-gasnedsänkning eller luftkompression (puffertyp).

Huvudfunktioner och roller för en lastbrytare

Den viktigaste funktionen hos en lastbrytare är driftstyrning bot inte felskydd. Dess kärnfunktioner inkluderar:

Växlingsbelastningsström:En kärnfunktion hos lastbrytaren är att ansluta och koppla från kretsar som transporterar sin normala driftström på ett säkert sätt. så att operatörerna spänningssätter eller avaktiverar delar av elnätet, såsom transformatorer eller kabelringar, för rutinunderhåll eller omkonfigurering.

Nuvarande bärande:Lastbrytaren kan kontinuerligt bära märkströmmen utan att överhettas när den är stängd, vilket säkerställer effektiv kraftöverföring genom RMU.

Klarar fel:En lastbrytare måste vara robust nog att motstå de enorma elektromagnetiska och termiska påfrestningarna från en felström som flyter genom den tills en uppströms skyddsanordning (som en säkring eller brytare) rensar felet eftersom den inte kan avbryta ett kortslutningsfel, vilket kallas "fault make"-förmåga.

Tillhandahålla isolering:Många lastbrytare är utformade för att ge en synlig eller tillförlitlig isoleringspunkt, vilket säkerställer att nedströmsutrustning på ett säkert sätt kopplas bort från strömkällan under underhåll.

Var kan denna produkt användas?

11KV Medium Voltage Ring Main Unit Load Switch är arbetshästarna i Ring Main Units och används flitigt i mellanspänningsdistributionsnätverk (vanligtvis upp till 24kV eller 40,5kV).

Transformatorskydd (med säkringar):En lastbrytare kombineras ofta med mellanspänningssäkringar i F-enhetens ringhuvudenhet för att skydda distributionstransformatorer. Lastbrytaren kommer att hantera normal arbetskrets, medan säkringshandtaget till avbryter eventuell felström.

Kabelbyte:Lastbrytaren skapar slutna kretsnät genom ring in och ring ut strömkablar.

Kompatibilitet med modern isolering:

SF6 Isolerade RMU:er:Lastbrytare används vanligtvis i svavelhexafluoridgasisolerade ringhuvudenheter. SF6 har utmärkt isoleringsprestanda och hjälper till att släcka ljusbågen, som har egenskaper med kompakt storlek och tätt hölje.

Miljövänliga RMU:er:Med trycket för att minska SF6-utsläppen, är lastbrytare nu framgångsrikt utplacerade i "grönt" eller miljövänligt med hjälp av alternativa isoleringsmedia som torr luft, kväve eller fluornitrilblandningar. Modern design optimerar kontaktstrukturen för att säkerställa tillförlitlig ljusbågssläckning i dessa miljövänliga gaser.

Lastbrytare VS Vakuumbrytare VS frånskiljare

Alla lastbrytare, vakuumbrytare och frånskiljare är kärnkomponenter för RMU och miljövänliga ställverk och gasisolerade ställverk, men det är mycket skillnad mellan dessa tre komponenter för deras funktioner och strukturer:

11KV Medium Voltage Ring Main Unit Load Switch är den primära enheten för rutinkontroll av strömflödet inom en Ring Main Unit. Den erbjuder den kritiska förmågan att säkert hantera strömförande kretsar samtidigt som den behåller en kompakt formfaktor som lämpar sig för moderna, slutna kapslingar, oavsett om de använder traditionell SF6-gas eller nya miljövänliga alternativ. Dess funktion skiljer sig från den rent säkerhetsorienterade frånskiljaren och skyddsbrytaren.

Tekniska parametrar

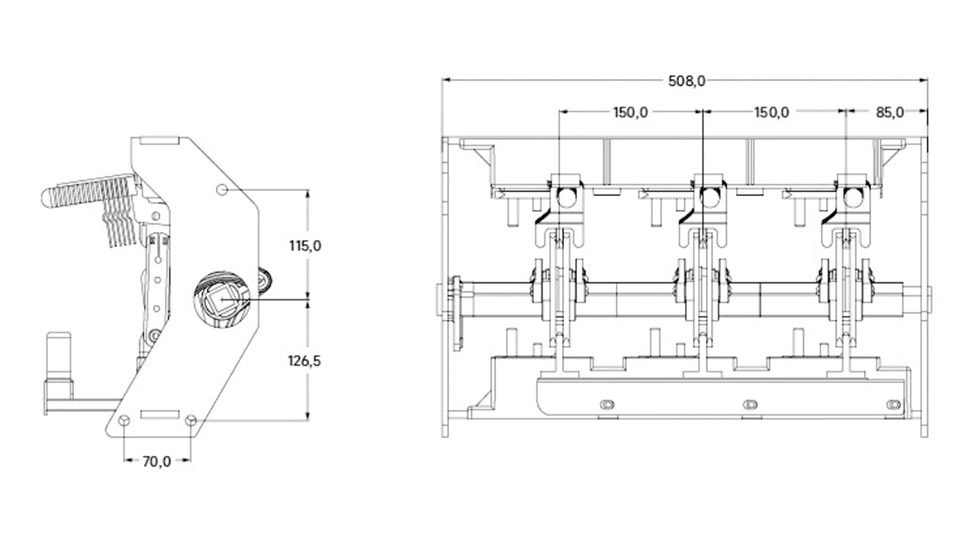

Utseende och dimension

FAQ

F1:Vad är en 11kV medelspänningsringhuvudenhetsbelastningsbrytare?

S: En 11kV mellanspänningsringhuvudenhetsbelastningsbrytare är en mekanisk omkopplingsenhet installerad i en ringhuvudenhet (RMU), gasisolerat ställverk (GIS) eller miljövänligt ställverk. Den används för att säkert ansluta och koppla från mellanspänningsström. Den kan bära märklastströmmen och koppla bort kretsen under normala driftsförhållanden, men den är inte lämplig för att direkt avbryta stora kortslutningsströmmar.

F2:Vad är skillnaden mellan en ringhuvudenhet och en metallklädd ställverk? Hur ska vi välja mellan dem?

S: Den största skillnaden är för strukturen och tillämpningsomfånget.
Ringhuvudenhet: kompakt struktur och liten storlek, och de interna huvudkomponenterna använder vanligtvis en kombination av lastbrytare och säkringar. Används huvudsakligen i slutet av distributionsnätet (såsom bostadsdistribution, små transformatorstationer), ansvarig för transformatorstyrning och skydd, med fokus på ringnätsströmförsörjning och kabeluttag.
Metallklädd brytare: Den har stor volym och är vanligtvis utrustad med brytare, som har extremt hög brytförmåga. Används huvudsakligen för transformatorstations huvudkretsar eller stora industriella belastningar, ansvarig för stor kapacitet kraftdistribution och kortslutningsskydd.
Urvalsförslag: För transformatorer med en kapacitet på 1250 kVA eller mindre, eller i situationer där utrymmet är begränsat och en ringnätsströmförsörjning krävs, kan du använda ringhuvudenheten. För inkommande ledningar med hög kapacitet eller kritisk utrustning är metallklädd kopplingsutrustning mer lämplig.

F3: Är SF6 en ovänlig gas för miljön? Finns det miljövänliga alternativ nu?

S: Ja, SF6 är en av de mest potenta växthusgaserna som är kända. För att möta miljökraven finns nu mogna miljövänliga gasisolerade ringhuvudenheter på marknaden.
• Alternativ: Ringhuvudenheterna som använder torr luft, kväve eller miljövänliga gasblandningar som isoleringsmedium.
• Prestanda: Dessa miljövänliga ringhuvudenheter ligger mycket nära SF6-isolerade RMU:er för kompakthet och tillförlitlighet, och de är till stor hjälp för miljöskyddet. Om du hoppas få grön certifiering eller miljö, kan du välja de miljövänliga RMU:erna.

F4:Vilken komponent är bättre monterad inuti ringhuvudenheten?En kombination av lastbrytare och säkring eller en strömbrytare?

S: Båda är ok, bara deras funktioner är olika.
Kombination av lastbrytare-säkring: Designad för transformatorskydd. Säkringar erbjuder hög strömbegränsande förmåga, snabb drift och lägre kostnad. Nackdelen är behovet av att byta ut säkringselementet efter drift.
Strömbrytare: Används för inkommande/utgående ledningar med hög kapacitet eller applikationer som kräver mycket hög leveranskontinuitet. Den kan stängas igen efter en felresa utan att byta delar, men kostnaden är högre.
Slutsats: Kombinationsenheten väljs vanligtvis för transformatorskydd; brytare väljs för inkommande/utgående matare för huvudledningen.

Kvalitetsgaranti och service efter försäljning

1.Vi tillhandahåller onlinevideovägledning på distans och gratis specialiserad teknisk utbildning för våra kunders tekniska personal. Inom ett år efter att produkten tagits i drift erbjuder vi kostnadsfria underhållstjänster. Därefter förblir betalda underhållstjänster tillgängliga för kunder som vill fortsätta att få support.

2. Vi är fast beslutna att leverera långsiktig, entusiastisk och omtänksam service. Vid mottagande av en kundförfrågan kommer vi att svara via e-post eller telefon inom en timme, vilket säkerställer snabb kommunikation och effektiv hantering.

3.Vi etablerar en permanent teknisk konsultationskanal för våra kunder. Vi är alltid villiga att tillhandahålla professionell support och lösningar för alla problem relaterade till produktanvändning eller tekniska problem som uppstår under systemdrift.

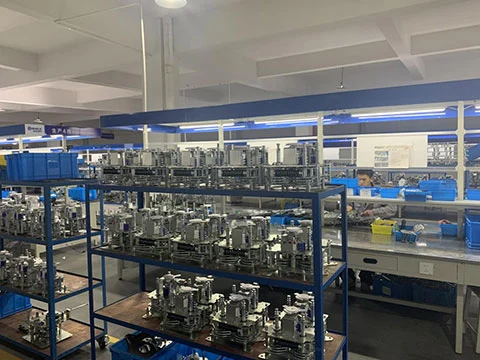

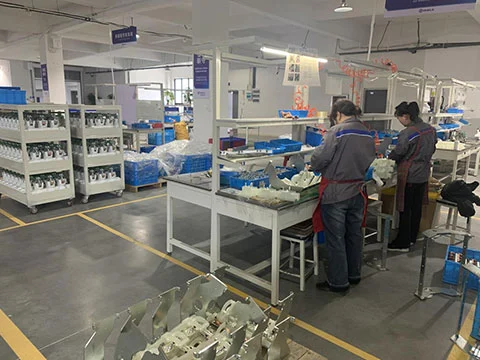

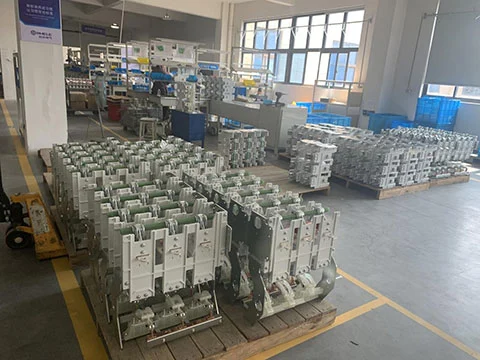

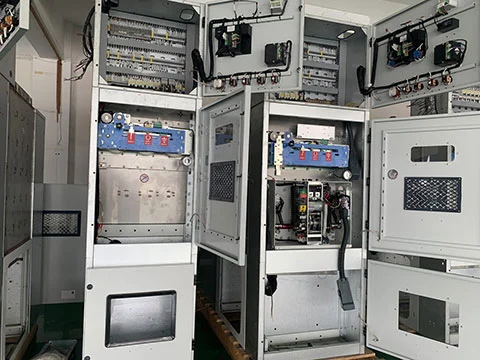

Fabriksverkstad

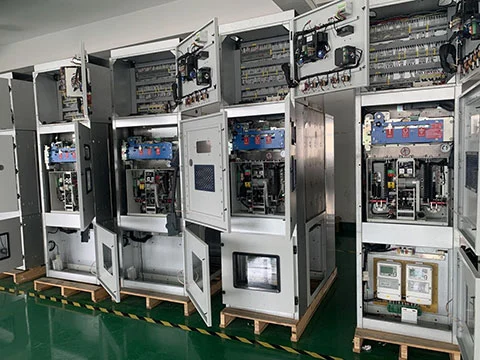

Produktutställning
