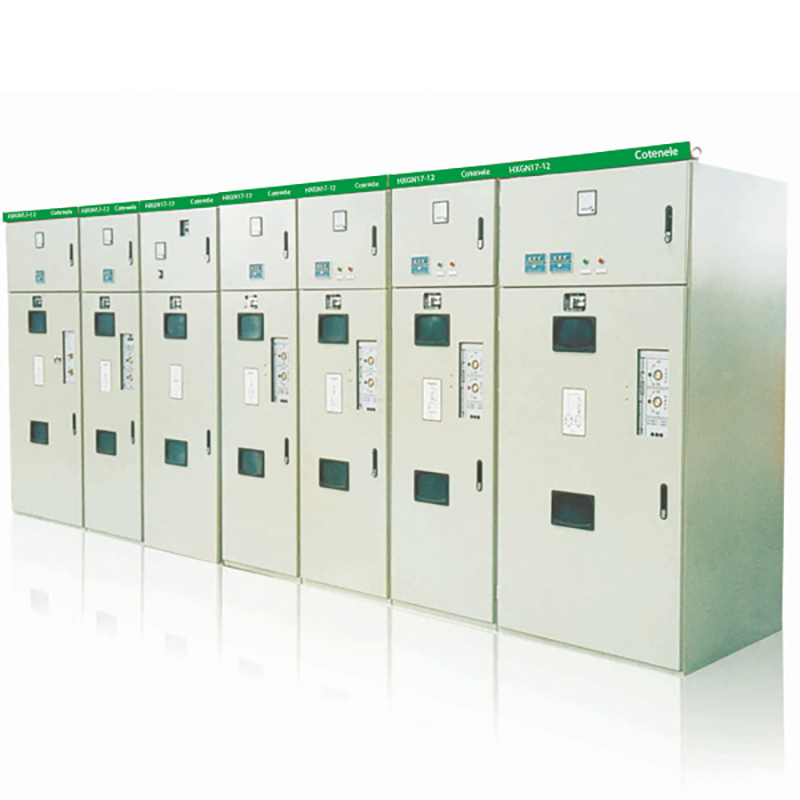

11KV mellanspänning RMU elpaneler
Cotenele är en tillverkare av mellanspänningsställverk och deras interna kärnkomponenter, våra produkter inkluderar medelspänningspaneler, ringhuvudenheter, vakuumbrytare, lastbrytare och manövermekanismer. HXGN17-12-serien 11KV Medium Voltage RMU Electrical Panels är en allmänt använd och tekniskt mogen 10kV-nätverks-växellåda av metall med inkapslad växellåda. Den används huvudsakligen i trefas AC 50Hz, märkspänning 12kV distributionssystem, ansvarig för mottagning, distribution, kontroll och skydd av elektrisk energi, och används ofta i ringnätverksströmförsörjning och terminalströmförsörjningsscenarier.
Cotenele har under många år varit en viktig leverantör av distributionsutrustning för mellanspänning i Europa och Mellanöstern, och vår produktion av ringhuvudenheter och gasisolerade ställverk har fått mycket beröm från kunderna.HXGN17-12 series 11KV Medium Voltage RMU Electrical Panels är en inomhuslåda typ fast AC metallkapslad ringhuvudenhet.
RMU-skalet är sammansatt med aluminiumzinkplåt, kompakt struktur och komplett "five prevention" förreglingsfunktion. Den är uppdelad i samlingsskenrum, kopplingsrum och kabelrum uppifrån och ned, lämplig för ringnätsströmförsörjning och terminalströmförsörjning av 10kV distributionssystem i stadsnät, industri- och gruvföretag, höghus etc. Dess design och tillverkning följer nationella och internationella standarder såsom GB/T 3906 och IEC 62271-200.
Produktmodell
| Koda | Menande |
| H | Ring nätverk/Ring huvudenhet |
| X | Metallkapslat ställverk av boxtyp |
| G | Fast typ (ställverkskomponenter är fastmonterade) |
| N | Typ inomhus |
| 17 | Designens serienummer |
| 12 | Märkspänning (12KV) |
| Dessutom, beroende på de interna komponenterna, har suffixbokstäverna specifika betydelser: | |
| F | Utrustad med lastbrytare |
| R | Utrustad med säkring |
| F ·R | Ladda switch-säkring kombination |
| Z | Vakuum (avser vakuumlastbrytare) |
| Z ·R | Vakuumlastbrytning kombination av säkring |
Vilka är fördelarna med ringhuvudenheten HGNX17-12 jämfört med mellanspänningsställverket KYN28-12?
Jämfört med KYN28-12 bepansrade utdragbara metallklädda ställverk har HXGN17-12 ringhuvudenheterna mycket betydande fördelar i kompakt storlek, lägre kostnad, lätt underhåll och miljöanpassningsförmåga, så HXGN17-12 11KV mellanspänning RMU elektriska paneler är särskilt lämpade för slut- och strömförsörjningsscenarier där strömförbrukningen är begränsad, tillförlitlighet krävs.
De viktigaste fördelarna med HXGN17-12 jämfört med KYN28-12 är följande:
1. Lägre initial investering:HXGN17-12-ringhuvudenheten är i allmänhet mycket lägre i kostnad, vilket ger den en klar ekonomisk fördel i budgetbegränsade projekt. Dessutom är dess struktur enklare, vilket minskar felfrekvensen och minskar även långsiktiga drifts- och underhållskostnader.
2. Kompakt storlek och flexibel installation:HXGN17-12 RMU-volymen är mycket mindre än den för KYN28-12 mellanspänningsställverk. Den kompakta layouten och möjligheten att monteras mot en vägg gör den mycket mer anpassningsbar på platser där installationsutrymmet är begränsat.
3. Enklare rutinunderhåll:HXGN17-12 har vanligtvis en konstruktion av fast typ – huvudbrytarelementen är fastmonterade, vilket gör strukturen enkel och pålitlig. Jämfört med RMU:erna använder KYN28-12 en utdragbar (lastbils) konstruktion, som erbjuder god utbytbarhet men lägger till komplexitet och potentiella felpunkter, och kräver även högre teknisk kompetens från underhållspersonal.
4. Bättre miljöanpassning:På grund av att HXGN17-12-skalet är helt inneslutet, uppnår dess skyddsklass vanligtvis en skyddsklass på IP2X eller högre, så att ringhuvudenheterna kan ge starkare motstånd mot damm, fukt och föroreningar. Detta säkerställer mer stabil drift i tuffa miljöer.
Viktiga skillnader och urvalsråd
Den begränsade skyddsegenskapen för ringhuvudenheter
Det är viktigt att notera att ringhuvudenheten HXGN17-12 i första hand är avsedd för lastfördelning. Dess huvudsakliga skyddselement är vanligtvis en kombination av "lastbrytare + säkring". Detta arrangemang kan snabbt avbryta kortslutningsfel, men det saknar heltäckande reläskyddsfunktioner (som överströms- och momentant överströmsskydd) och är därför olämpligt för tillämpningar som kräver sofistikerat reläskydd.
Urvalsråd
Sammanfattningsvis beror valet mellan de två på specifika behov:
Om projektbudgeten är begränsad, installationsutrymmet är knappt och distributionsterminalen är placerad i en tuff miljö, är HXGN17-12 11KV mellanspänning RMU elpaneler ett ekonomiskt och praktiskt val.
Om projektet har en generös budget och kräver hög strömkapacitet, hög brytförmåga och komplett reläskydd är KYN28-12 mer lämplig.
Huvudsakliga tekniska parametrar
| SN | Punkt | Enhet | FN12-10 FZN25-12 | ||
| 1 | Märkspänning | kV | 12 | ||
| 2 | 1 minuts strömfrekvens tål spänning | För jord och mellan faser: 42 kV; för isoleringsavstånd: 48 kV | |||
| 3 | Blixtimpulsspänning (toppvärde) | För jord och mellan faser: 75 kV; för isoleringsavstånd: 85 kV | |||
| 4 | Nominell frekvens | Hz | 50 | ||
| 5 | Märkström för huvudskenan | A | 630 | ||
| 6 | Lastbrytare | Märkström | 630 | ||
| 7 | Elektrisk livslängd vid märkström | Tider | |||
| 8 | Brytförmåga för tomgångstransformator | kVA | 1250 | ||
| 9 | Nominell termisk stabilitetsström | kA/s | 20/4;Jordningsbrytare 20/2 | ||
| 10 | Nominell dynamisk stabilitetsström (topp) | kA | 50 | ||
| 11 | Märkkortslutningsström (topp) | 50 | |||
| 12 | Märkström för säkring | A | 100 | ||
| 13 | Märköverföringsström | 1500 | 2000 | ||
| 14 | Nominell kortslutningsbrytström | kA | 31.5 | ||
| 15 | Modell av använd säkring | S□LAJ-12(XRNT□-10) | |||
| 16 | Mekaniskt liv | Tider | 2000 | 10000 | |
| 17 | 1 minuts effektfrekvens tål spänning av hjälpkretsen | kV | 2 | ||
| 18 | Driftspänning för elektrisk manövermekanism | V | AC DC: 220;110 | ||
| 19 | Grad av skydd | IP2X | |||
| 20 | Övergripande mått (bredd × djup × höjd) | mm | 650(850)X900X2000(2200) | ||

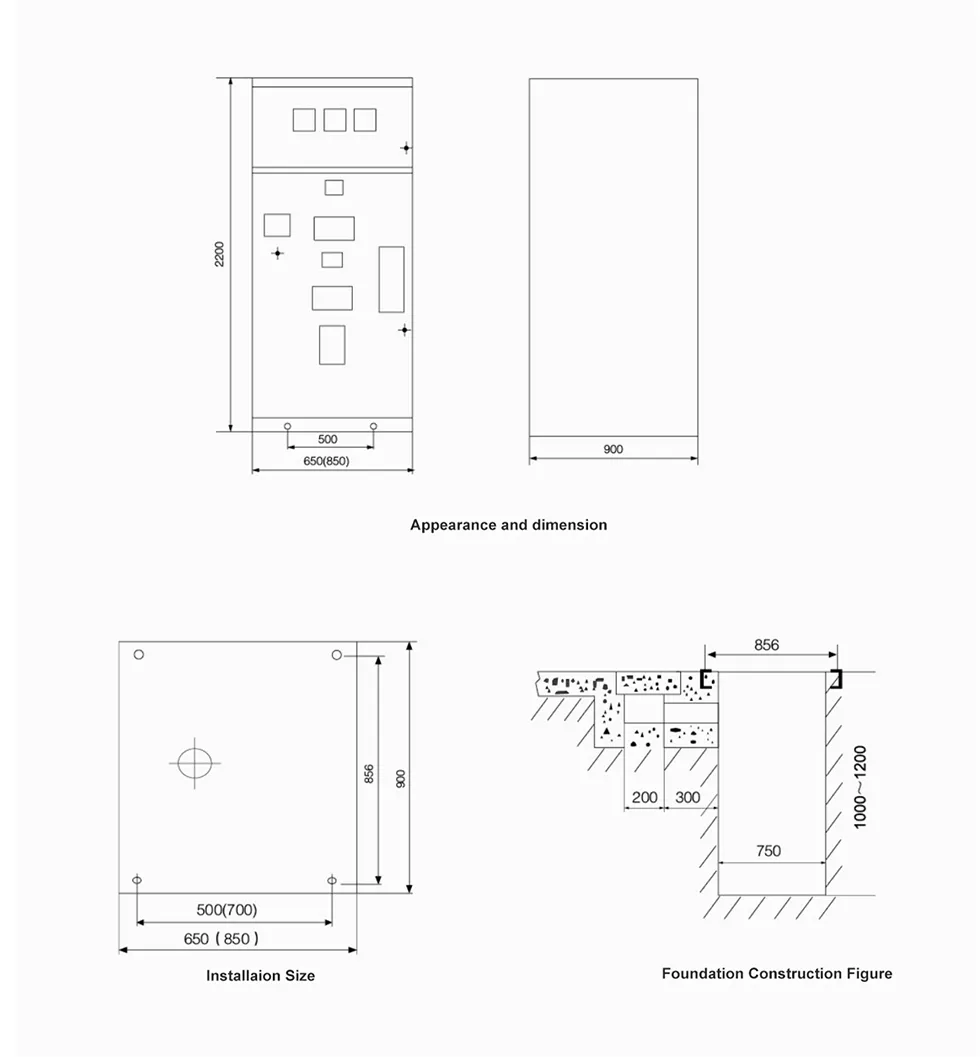

Utseende och dimension
Hur man beställer eller köper
1.Grundläggande köpinformation:Vänligen ange den fullständiga typen av Ring-huvudenheter eller ställverk, kvantitet och ditt förväntade leveransdatum.
2. Vilka ritningar under vår tekniska kommunikation:
Följande ritningar ska lämnas in tillsammans innan erbjudandet:
Enkelradsdiagram över det primära systemet,
Schematiskt diagram över de sekundära (kontroll)kretsarna, och
Layoutdiagram som visar placeringen av ställverksenheterna.
3.Elektriska märkvärden och komponentspecifikationer – Ange tydligt märkströmmen för huvudskenan, samt typ och märkvärde för varje komponent (t.ex. strömbrytare, lastbrytare, säkringar, strömtransformatorer, etc.) som ska installeras i ställverket.
4.Särskilda krav – Eventuella ytterligare tekniska eller icke-standardiserade krav (t.ex. specialbeläggningar, olika skyddsgrader, specifika tillbehörsanordningar eller miljöförhållanden) ska uttryckligen beskrivas.

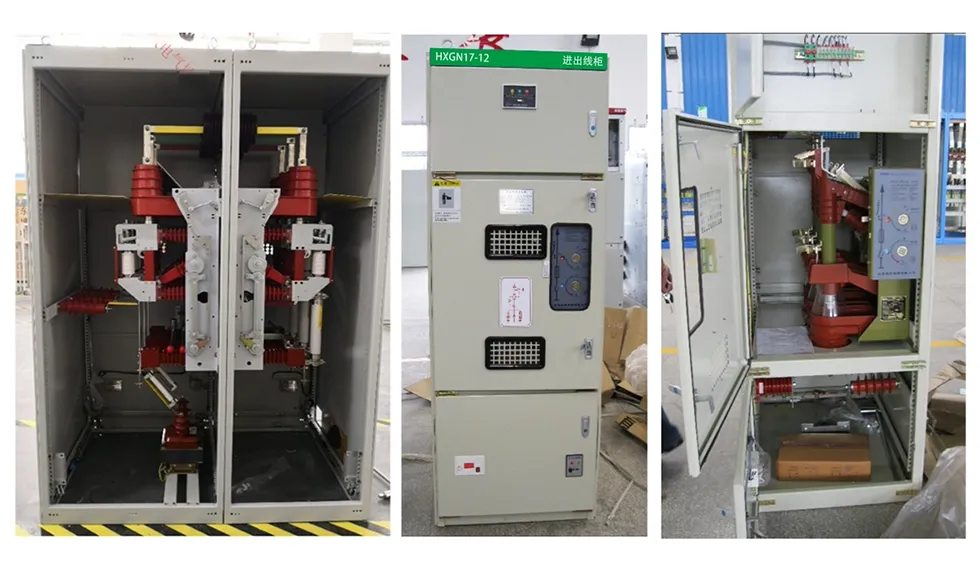

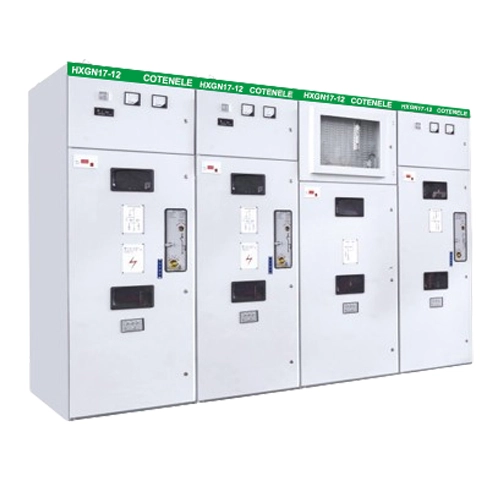

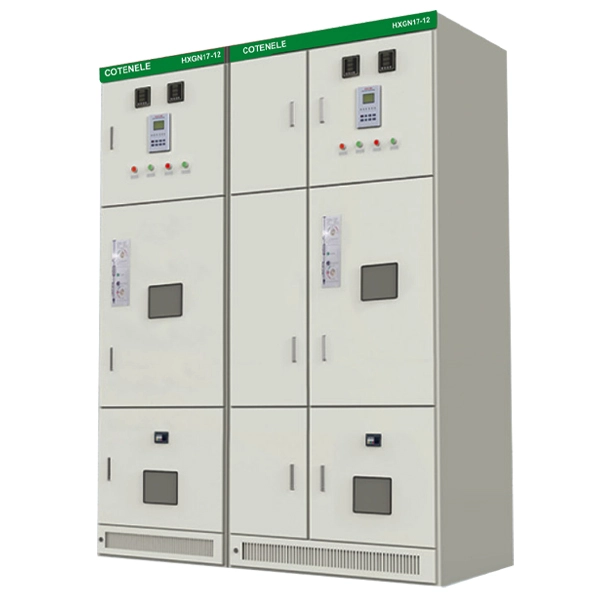

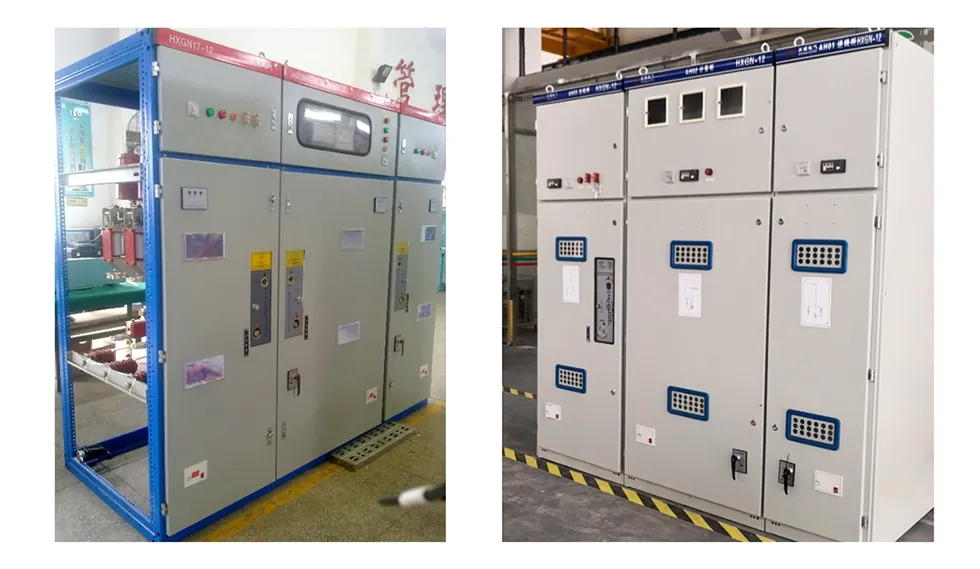

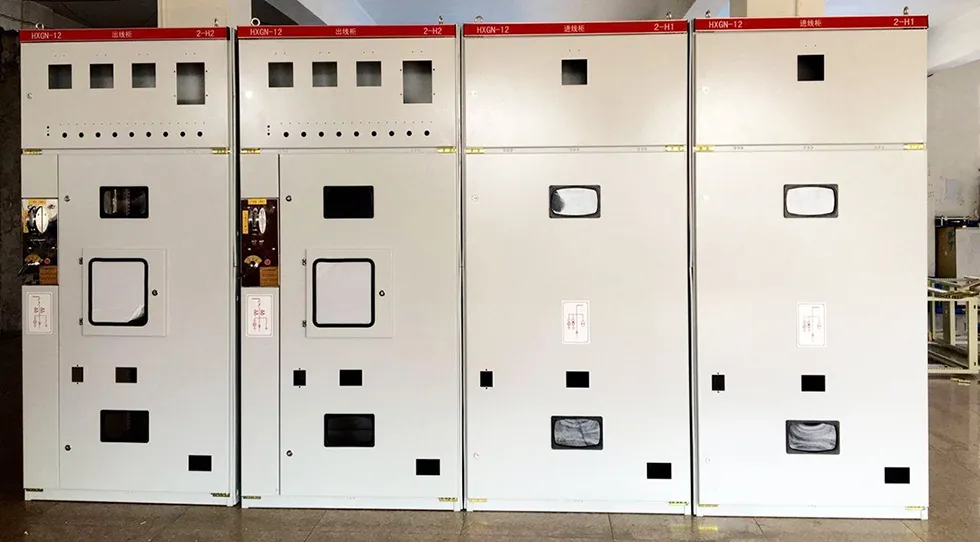

Produkter visar

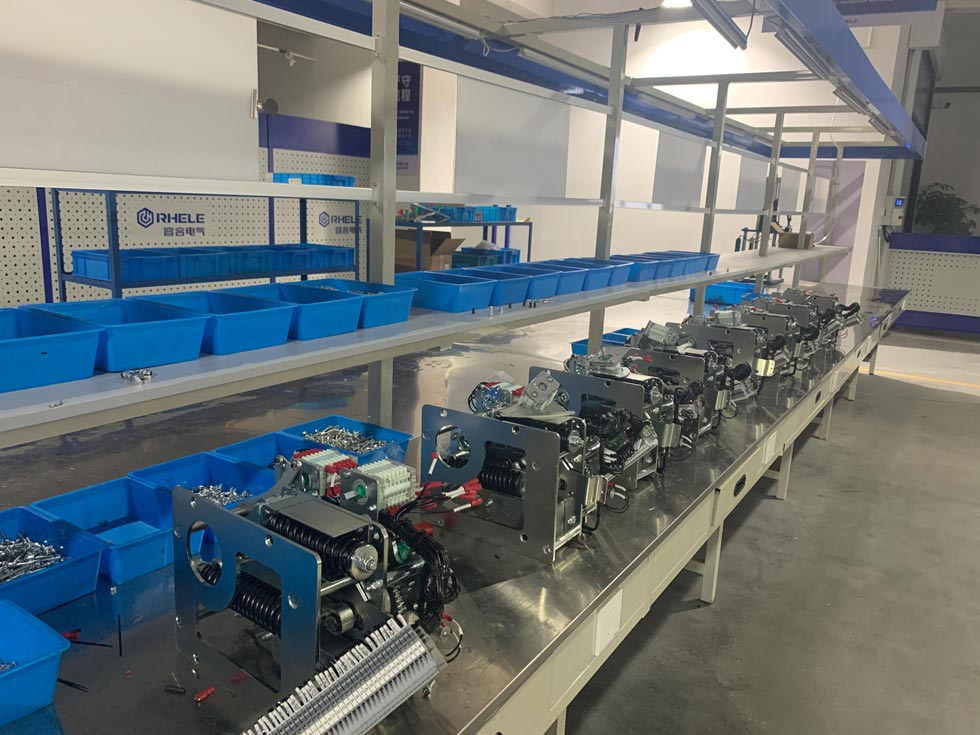

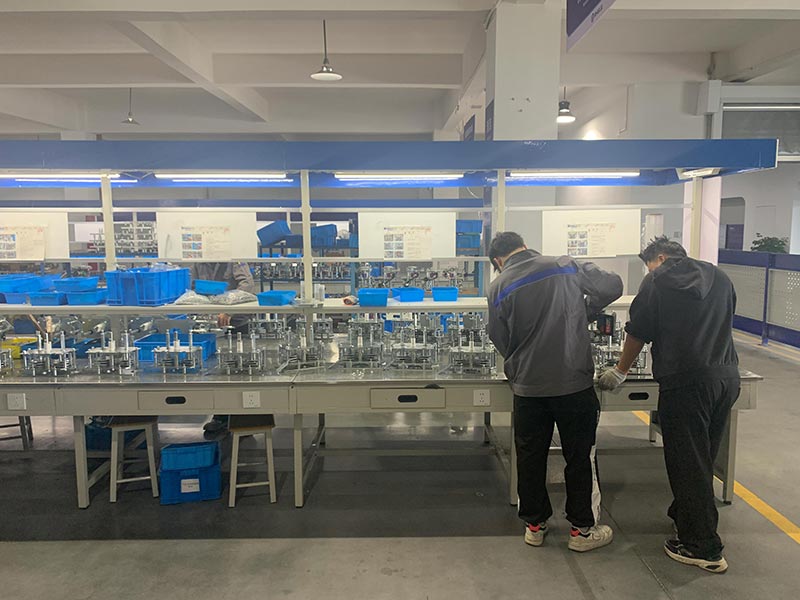

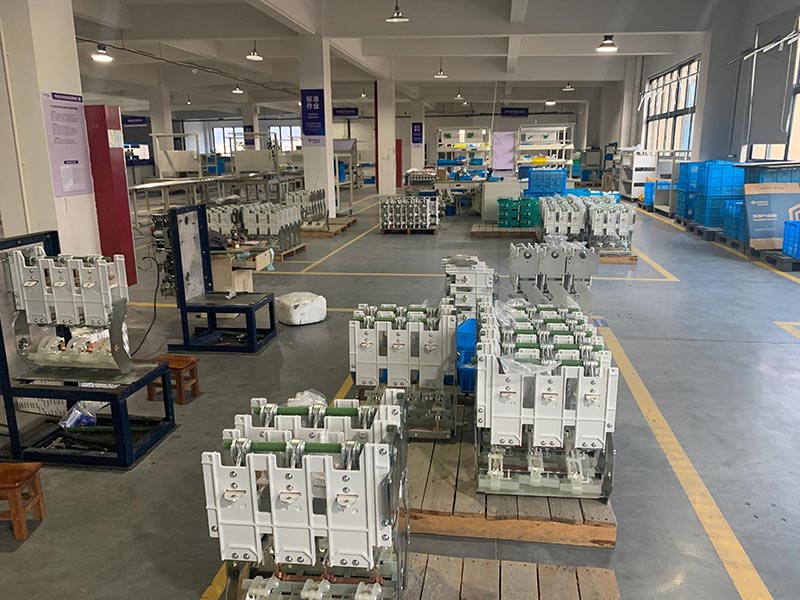

Vår verkstad
