22KV MV gasisolerat Gis-ställverk
Cotenele tillverkar inte bara ställverk med spänningsnivåer på 12kV, utan även mellanspänningsställverk med spänningsnivåer från 3,6kV till 40,5kV, inklusive 24kV gasisolerad ringhuvudenhet. helt förseglade ställverk, Denna design gör RMU immun mot miljöföroreningar, fukt och damm, vilket säkerställer hög tillförlitlighet och säkerhet.
Cotenele är en nyckelpartner till China Southern Power Grid Corporation och en stor leverantör av 22KV MV gasisolerade Gis-ställverk till State Grid Corporation i Kina. Det är ett kompakt, helt förseglat ställverk designat för sekundär kraftdistribution. Alla spänningsförande komponenter är inneslutna i en svetsad tank av rostfritt stål, fylld med isoleringsgas som SF₆ eller ren luft. Denna design säkerställer immunitet mot fukt, damm och föroreningar, vilket ger hög tillförlitlighet och säkerhet.
Viktiga fördelar inkluderar:
Kompakt storlek: Enheten har ett exceptionellt litet fotavtryck, med en så smal bredd som 325 mm.
Underhållsfri livslängd: Den erbjuder en långvarig, underhållsfri drift som överstiger 30 år.
Miljöhållbarhet: Den kan fungera tillförlitligt under svåra förhållanden som höga höjder, saltdimma och extrema temperaturer.
De 24 kV gasisolerade ringhuvudenheterna används främst i stadsringnät, vind- och solkraftsparker, industrianläggningar och underjordiska transformatorstationer.
Vår 24 kV gasisolerade RMU uppfyller följande standarder:
GB/T 3906
IEC 62271-200
GB/T 11022
DL/T 791
Huvudsakliga tekniska parametrar
| Punkt | Enhet | C-enhet | F-enhet | V-enhet | CB-enhet | ||
| Lastbrytare | Kombination av lastbrytare med säkring | Vakuumbrytare | Isolerings-/jordbrytare | Vakuumbrytare | Isolerings-/jordbrytare | ||
| Märkspänning | KV | 24 | 24 | 24 | 24 | 24 | 24 |
| Effekt-frekvens tål spänning | KV | 42/30 | 42/50 | 42/50 | 42/30 | 42/50 | 42/50 |
| Blixtimpulser tål spänning | KV | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 |
| Märkström | A | 630/630 | Beror på säkringens märkström | 630/630 | 1250/630 | ||
| Sluten slinga brytström | A | 630/630 | |||||
| Kabelladdningsbrytström | A | 135/135 | |||||
| 5 % nominell aktiv lastbrytström | A | 31,5/- | |||||
| Jordfelsbrytström | A | 200/150 | |||||
| Kabelladdning brytström under jordfel | A | 115/87 | |||||
| Tål ström kort tid | KA | Begränsad av högspänningssäkringar | 20/16 | 25/20 | |||
| Att göra kapacitet | KA | 63/52,5 | Begränsad av högspänningssäkringar | 50/40 | 50/40 | 63/50 | 63/50 |
| Korttidsmotståndsström (2 sekunder) | KA | 25/- | |||||
| Korttidsmotståndsström (3 sekunder) | KA | -/21 | 20/16 | 20/16 | 25/20 | 25/20 | |
| Mekanisk uthållighet | Tider | 5000 | 5000 | 10000 | 5000 | 10000 | 5000 |
Driftförhållanden
1. Omgivningstemperaturintervall:-40°C till +40°C.
2. Relativ luftfuktighet:Daglig genomsnittlig relativ luftfuktighet ≤ 95 %, månatlig genomsnittlig relativ luftfuktighet ≤ 90 %.
3. Höjdkrav:Installationshöjden får inte överstiga 2000 meter. För tillämpningar på högre höjder måste det specifika höjdvärdet anges tydligt.
4. Seismisk kapacitet:Jordbävningsintensitet som inte överstiger magnituden 8.
5. Villkor för installationsplatsen:Utrustningen ska installeras på platser fria från brandrisker, explosionsrisker, allvarlig förorening, kemisk korrosion och intensiva vibrationer.
6. Skyddsgrader:IP67 för SF₆ gasfack, IP67 för säkringar och IP3X för ställverkskåpan.
Produktens struktur och arbetsprincip
Kärnstruktur:
Den mest utmärkande egenskapen hos 22KV MV gasisolerade Gis-ställverk är dess helt slutna, helt isolerade konstruktion. Kärnkomponenten är en gastät tank gjord av 3 mm tjockt rostfritt stål svetsad med laser. Denna tank fungerar som en robust "fästning" som omsluter alla högspänningsspänningsförande delar och fyller dem med isoleringsgas, vilket uppnår ett inträngningsskydd på IP67, vilket innebär att den tål kort nedsänkning i vatten.
En komplett 22kV GIS består vanligtvis av flera funktionella enheter:
1. C-enhet (Load switch unit) – skapar och bryter normala lastströmmar.
2. F-enhet (lastbrytare-säkringskombinationsenhet) – ger kortslutningsskydd, vanligtvis för transformatorer.
3. V-enhet (Circuit breaker unit) – kapabel att skapa, bära och bryta både normala och fel (kortslutning) strömmar.
4. Hjälpenheter – inklusive samlingsskenanslutning, mätning, PT (spänningstransformator) enheter.
Dessa enheter är flexibelt kombinerbara via sido- eller toppexpansion för att passa olika nätkonfigurationer.
Arbetsprincip:Gasisolering + Vakuumbågsläckning
Isolering:Den dielektriska styrkan beror på den isolerande gasen inuti – vanligtvis SF₆ eller torr luft, vilket tillåter mycket mindre spelrum och därmed kompakt utrustningsstorlek.
Bågsläckning:När en brytare öppnas bildas en båge mellan kontakterna. GIS använder vanligtvis en vakuumbrytare för att släcka ljusbågen snabbt och tillförlitligt.
Fördelarna och arbetsmiljön
Huvudfördelar:
Hög tillförlitlighet och säkerhet: Påverkas inte av yttre negativa faktorer som kondens, föroreningar, saltspray och smådjur.
Kompakt och platsbesparande: Jämfört med luftisolerade ställverk kan det spara över 60 % av den användbara ytan.
Underhållsfri design: Ingen rutinmässig rengöring; designlivslängd >30 år.
Stark miljöanpassningsförmåga: Fungerar från -40°C till +40°C, på hög höjd, hög luftfuktighet, etc.
Arbetsområde
Stadsdistributionsnät (centrum, kommersiella byggnader, höghus)
Förnybar energi (vind, solenergi nätanslutning)
Industri och infrastruktur (datacenter, järnvägstransit, flygplatser, gruvor)
Tuffa miljöer (hög höjd, kustnära saltdimma, kemisk förorening)

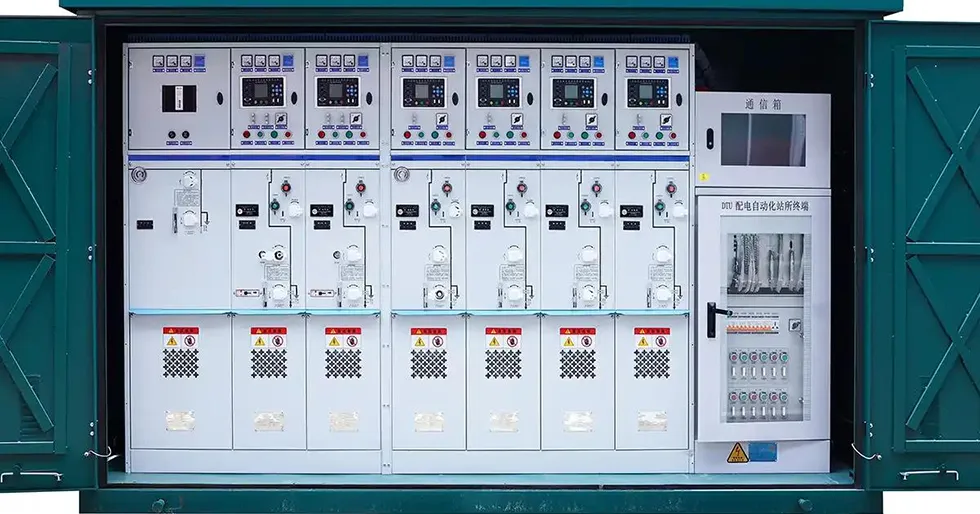

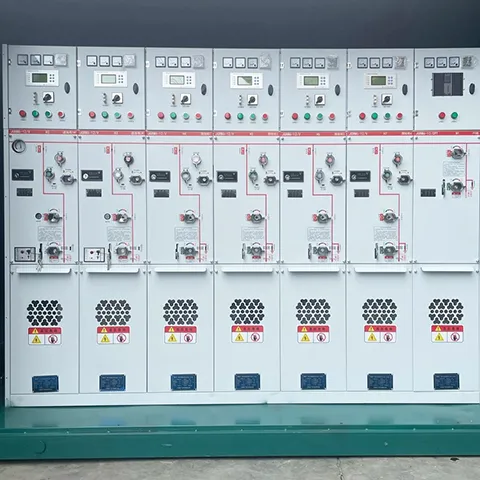

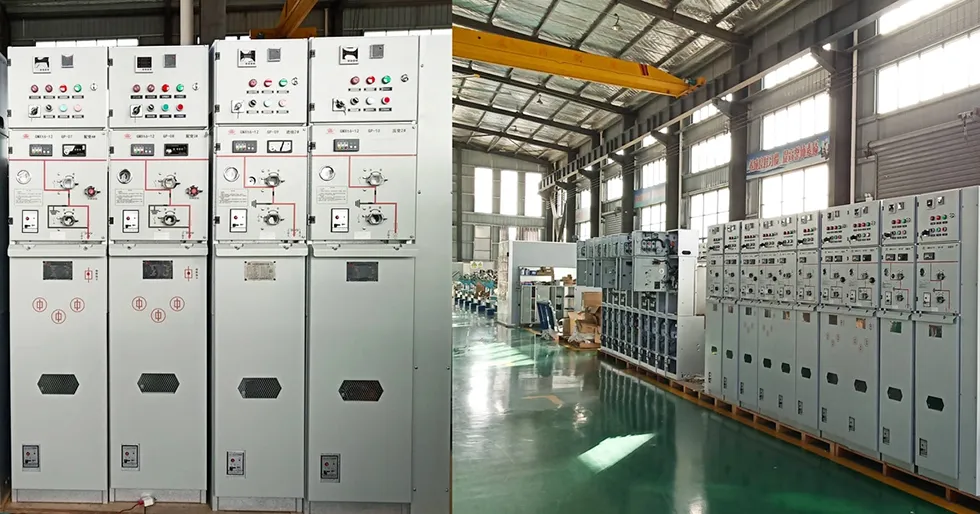

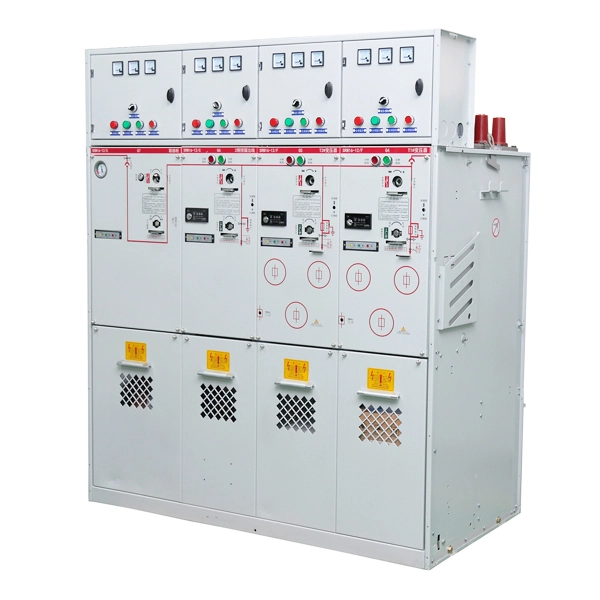

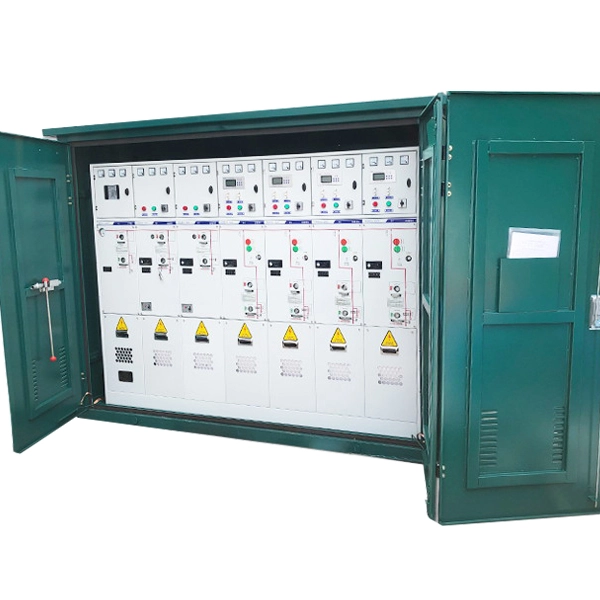

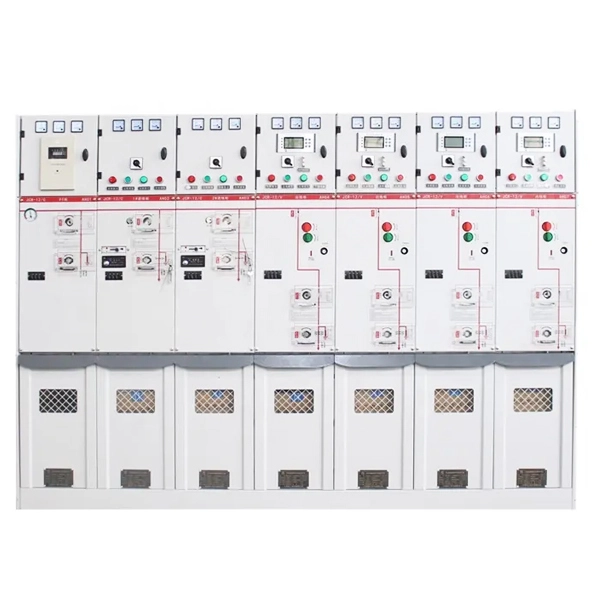

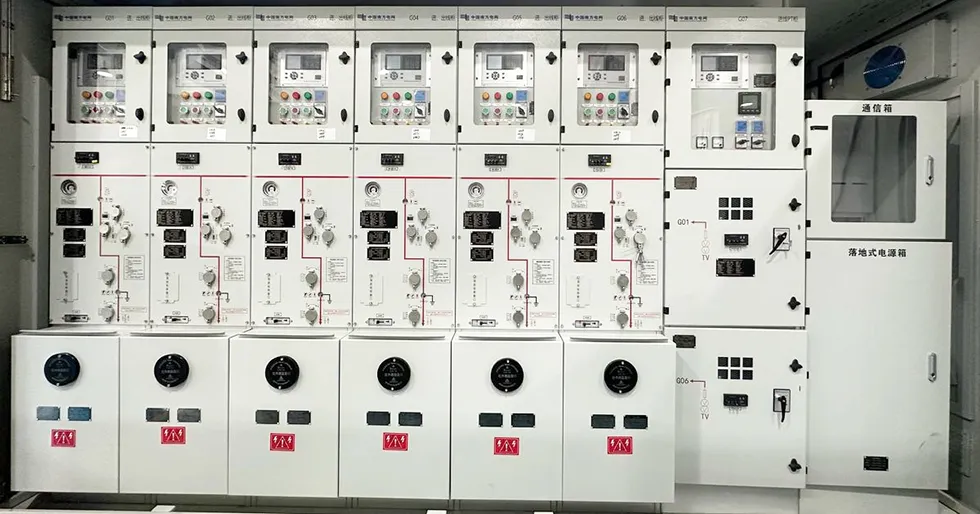

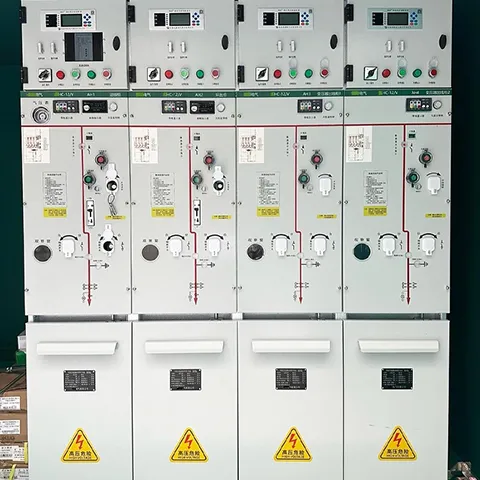

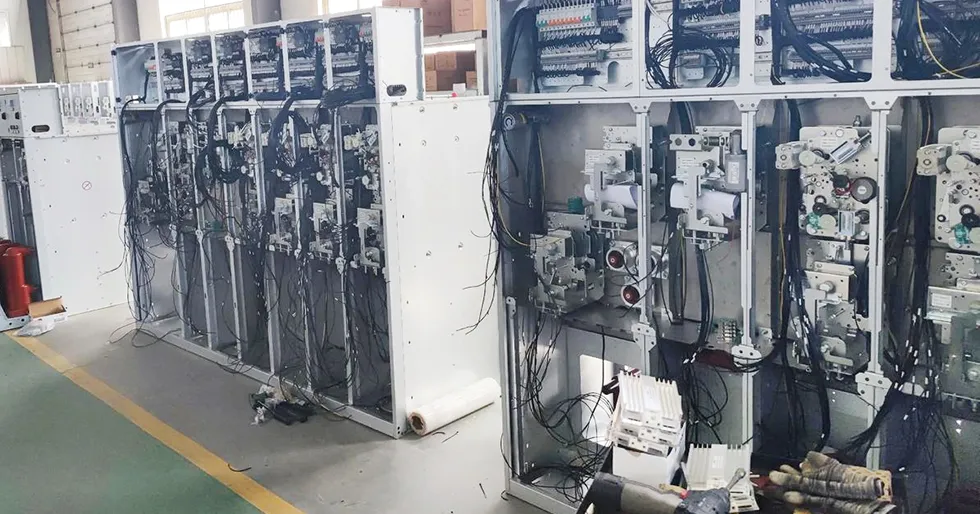

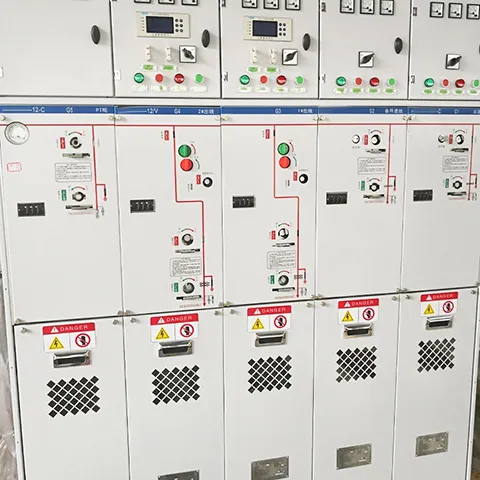

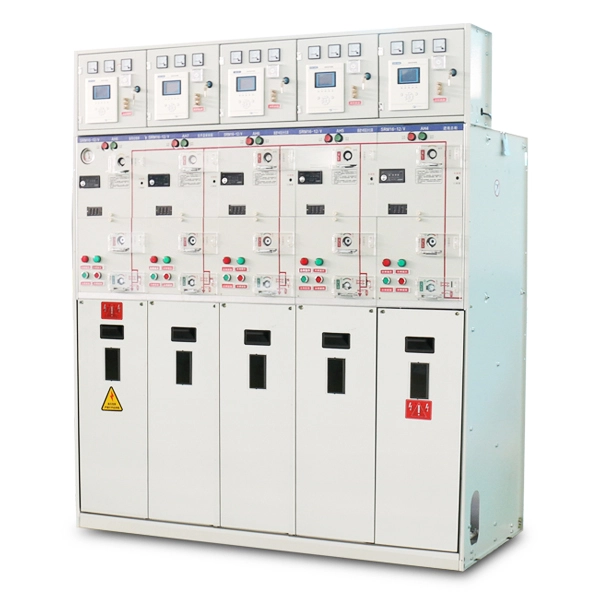

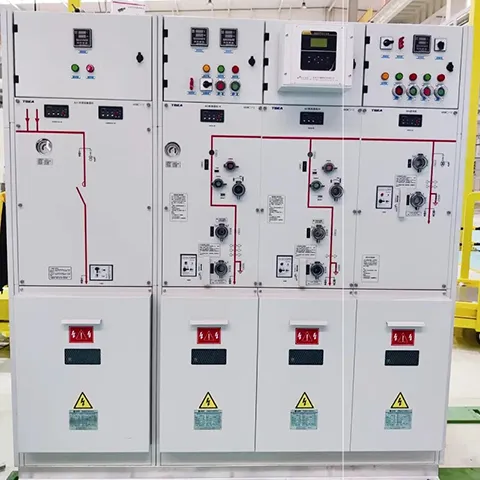

Produkter visar
