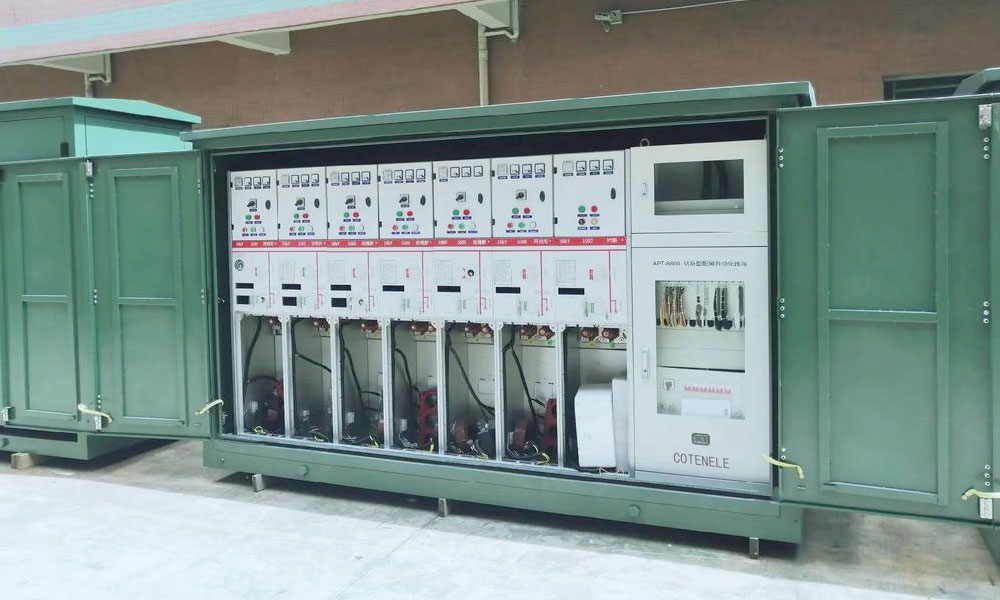

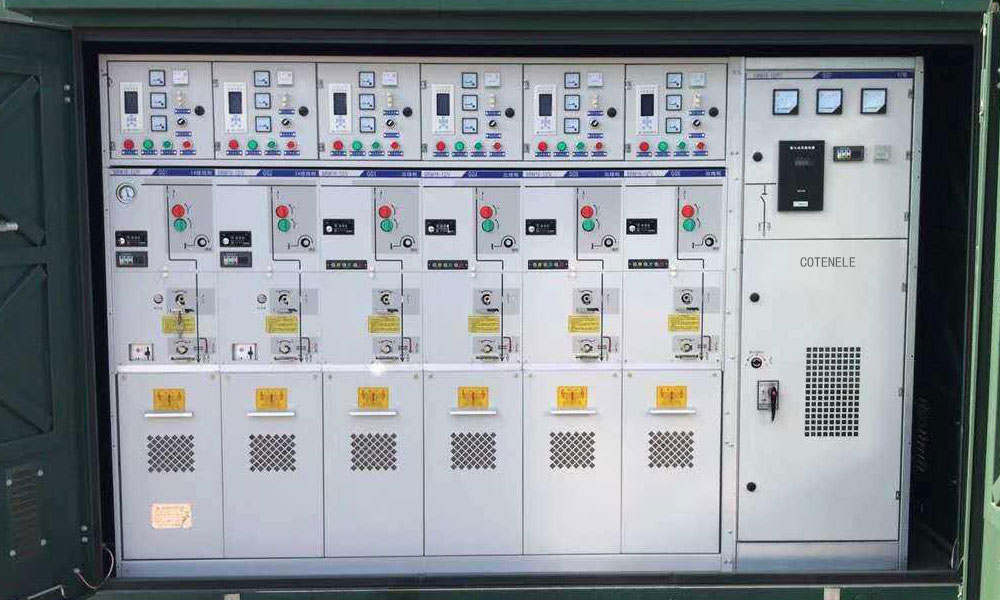

24KV SF6 Gratis miljövänligt ställverk

För att hålla jämna steg med utvecklingstrenden inom kraftindustrin har Cotenele engagerat sig i forskning och utveckling av 24KV SF6 Free Environmentally Friendly Switchgear  i många år, dess kärnmål är att minska eller helt ersätta svavelhexafluorid (SF₆)-gas, som används allmänt i traditionella ställverk. Konventionella mellanspänningsdistributionssystem använder i stor utsträckning SF₆ gasisolerade ringhuvudenheter.

Men med allt strängare globala kontroller av utsläpp av växthusgaser och införandet av Kinas "koldioxidtopp och koldioxidneutralitet"-mål, har främjandet av utvecklingen och införandet av miljövänliga ställverk blivit ett oundvikligt val för kraftindustrin. Miljövänliga ställverk, som utrustning som "använder lite eller inga miljöskadliga medier, har en låg miljöpåverkan under hela sin livscykel och har miljöanpassningsförmåga", håller gradvis på att bli huvudprodukten inom distributionsområdet. För närvarande fortsätter marknadens efterfrågan på miljövänliga ställverk att växa, och tekniska innovationer dyker ständigt upp.

Vad är miljövänligt gasisolerat ställverk:

Ett miljövänligt gasisolerat metallkapslat ställverk avser "metallkapslat ställverk som använder miljövänlig gas som huvudisolering, vakuumavbrott, omsluter alla högspänningsspänningsförande delar (förutom inkommande/utgående enheter) i en metalltank med lätt övertryck (≤0.04), har en fast mängd material i en liten mängd material, stöder en liten mängd material, servicekontinuitet inte lägre än LCS2A, och kan normalt avbryta den nominella kortslutningsfelströmmen under nolltrycksförhållanden.” Miljövänliga gasisolerade ställverk använder icke-SF₆-gaser (inklusive torrluft, kväve och SF₆-blandningar) som isoleringsmedium, kombinerat med vakuumavbrottsteknologi. Det är för närvarande den mest använda typen av miljövänliga ställverk.

Utifrån applikationsfunktioner kan miljövänliga gasisolerade metallkapslade ställverk delas upp i ringhuvudenheter (RMU) och ställverk (gasisolerade ställverk, C-GIS).

Huvudisoleringsmedia:

1. Torr luft: N₂ och torr luft kan användas som isolerande media i mellanspänningsställverk upp till 12 kV till 40,5 kV. När trycket av torr luft ökas till ungefär tre gånger det för SF6-isolering, kan isoleringskraven uppfyllas.

2. Kväve (N₂): Rent N₂ är ett av de mest miljövänliga isoleringsmedierna och har använts i stor utsträckning i 12 kV miljövänliga gasisolerade ställverk.

3. Andra miljövänliga gaser: Dessa inkluderar 80 % N2/20 % O₂-blandningar, CO₂, C₃, C₅, etc., av vilka några redan har fått kommersiella tillämpningar.

4. När det gäller konstruktion är den miljövänliga gasisolerade ställverksgastanken svetsad av tunna metallplåtar, vilket erbjuder en enkel tillverkningsprocess som säkerställer produktkvalitetskonsistens, stabilitet och driftsäkerhet under massproduktion, vilket är det vanliga tillvägagångssättet i Kina.

Konstruktion av miljövänligt gasisolerat ställverk

Miljövänliga gasisolerade ställverk har en modulär design.

De inre facken i det miljövänliga gasisolerade ställverket innehåller huvudsakligen följande delar:

1. Gasfyllt fack (gastank)

Det gasfyllda facket är kärnan i miljövänliga gasisolerade ställverk. Den är gjord av precisionssvetsade rostfria stålplåtar och fylld invändigt med miljövänliga gaser som torr luft eller kväve. De primära spänningsförande delarna (huvudsamlingsskena) och omkopplarkroppen är förseglade inuti gastanken. Skyddsnivån för denna gastank kan nå IP67, och dess inre påverkas inte av yttre miljöförhållanden, med kortsiktiga vattentäta och anti-kondenseringsförmåga. Gastanken använder en lätt övertryck (≤0,04 MPa) gasisolering, vilket minskar sannolikheten för gasläckage. Även om ett läckagefel uppstår i gastanken kan tillräcklig isoleringsstyrka bibehållas vid noll manometertryck utan att normal drift påverkas.

2. Lågspänningsfack (instrumentfack)

Lågspänningsfacket är placerat på toppen eller framsidan av skåpet och används för att installera sekundär utrustning som mikrodatorskyddsanordningar, intelligenta kontroller och mätinstrument. Instrumentfacket kan utrustas med mikrodatorskydd och andra instrument, och kan realisera "fyra-fjärrstyrda" funktioner (fjärrmätning, fjärrsignalering, fjärrkontroll, fjärrjustering), vilket ger automations- och intelligensmöjligheter.

3. Kabelfack

Kabelfacket är placerat i botten av skåpet och används för anslutning av in- och utgående kablar. Den kan även inrymma utrustning som överspänningsavledare och spänningstransformatorer. De inkommande och utgående anslutningarna använder plug-in kabelanslutningar som är helt isolerade och skärmade, vilket säkerställer driftsäkerhet.

Fack för manövermekanism

Manövermekanismsfacket används för att installera fjädermanövermekanismerna för frånskiljaren och huvudströmbrytaren, vilket möjliggör både manuell och elektrisk drift. Mekanismen är integrerad med omkopplaren för att uppnå förregling. Manövermekanismen har färre delar, vilket minskar transmissionslänkarna och förbättrar tillförlitligheten.

4. Huvudkomponenter

Viktiga interna komponenter inkluderar vakuumbrytaren, frånskiljaren, jordningsbrytaren, huvudskenan, överspänningsavledaren, etc. Dessa är placerade inuti den förseglade gastanken som funktionella enheter för att bilda varje gasfyllt fack.

Applikationsscenarier

1. Stadsdistributionsnät

Miljövänliga ställverk används mest i stadsdistributionsnät. Jämfört med traditionella mellanspänningsställverk har miljövänliga gasisolerade ställverk ett litet fotavtryck, hög säkerhetsprestanda och stark motståndskraft mot tuffa miljöer, vilket ger det stora fördelar i stadsområden med knappa markresurser. Miljövänliga gasisolerade ställverk används ofta i urbana bostadsområden, kommersiella områden och transformatorstationer.

2. Sektorn förnybar energi

Miljövänliga ställverk upplever den snabbast växande efterfrågan inom sektorn för förnybar energi. Nätanslutning av vind- och solcellskraftverk möter ofta spänningsfluktuationer. Miljövänliga gasisolerade ringhuvudenheter och C-GIS kan exakt möta de pålitliga distributionsbehoven för storskalig förnybar energibasnätanslutning. Huvudapplikationer inkluderar:

Offshore vindkraft, onshore vind/PV och energilagringssystem.

3. Datacenter

Datacenter har extremt höga krav på strömförsörjning och miljöskydd. Miljövänliga ställverk kan möta de dubbla kraven på mycket tillförlitlig kraftfördelning och drift med låga koldioxidutsläpp.

4. Transportinfrastruktur

Miljövänliga ställverk används ofta i transportinfrastruktur som tunnelbanor, höghastighetsjärnvägar, flygplatser, motorvägar etc.

5. Extrema miljötillämpningar

Miljövänliga gasisolerade ställverk är särskilt lämpliga för områden med tuffa driftsmiljöer, såsom kustnära, fuktiga, höga temperaturer, sträng kyla, hög höjd, kemiskt frätande gas eller starkt förorenade områden.

Miljövänligt gasisolerat ställverk VS  SF₆Gasisolerat  Kopplingsverk

Nedan är en omfattande jämförelse av SF₆ gasisolerade ställverk (SF₆ GIS), miljövänliga gasisolerade ställverk (miljövänliga GIS),  Dessa två tekniska vägar är huvudalternativen inom mellanspänningsdistribution, var och en med betydande skillnader i isoleringsmedium, konstruktion, fördelar och begränsningar.

Varför välja Contenele 24KV miljövänliga ställverk?

Conteneles miljövänliga ställverk är det idealiska distributionsvalet för att uppnå koldioxidneutralitetsmål:

• Miljövänligt ledarskap: Använder kväve (N₂) eller torr luft istället för SF₆, noll utsläpp av växthusgaser. Erkänd som ett "2024 Green Technology Innovation Typical Case".
• Säker och pålitlig: IP67 skyddsklassning, normal drift vid noll manometertryck, mekanisk livslängd upp till 11 000 operationer och tål spänningar på 42 kV vid noll manometertryck.
• Hög kapacitet och kompakt: Endast 600 mm bred, med maximal matarström på upp till 3 150 A, som enkelt uppfyller kraven på högströmsdistribution
• Intelligent och underhållsfri: Driften är baserad på en intelligent plattform och har pålitlig kvalitet, säkerhet,  tillförlitlighet och underhållsfri under hela livet.
• Bred tillämpning: Rankad i toppskiktet för 35 kV miljövänligt högtrycksgasisolerat ställverk, med 18 % vinst i projekt av SPIC och Huaneng, och en årlig produktionskapacitet på 10 000 enheter för att helt säkerställa leverans.

Produktionsverkstad

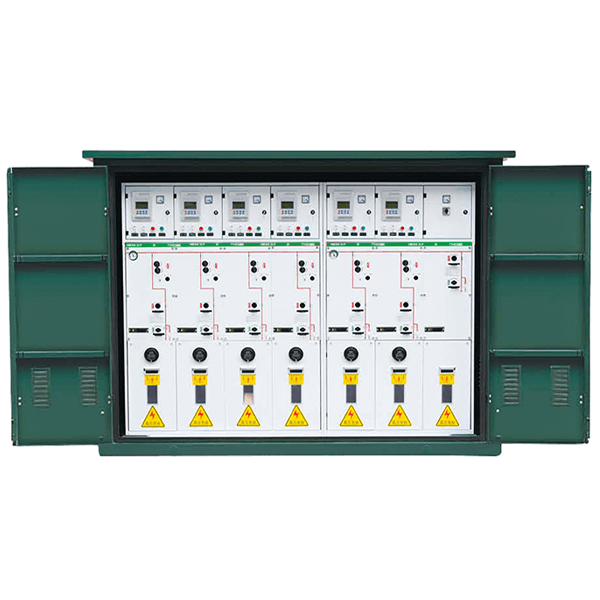

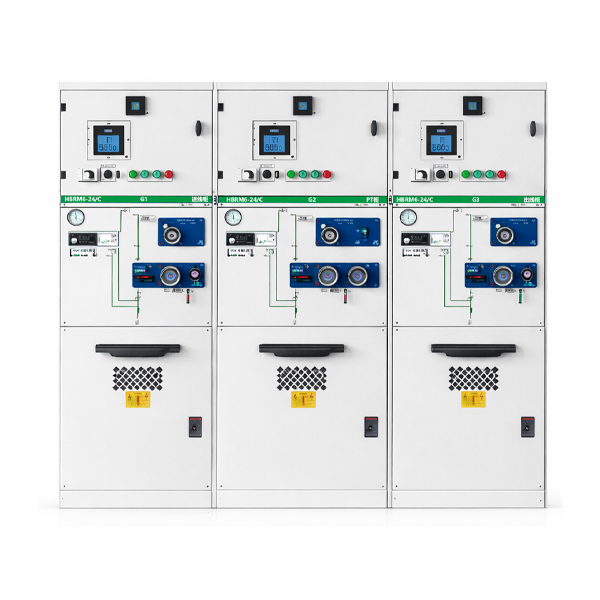

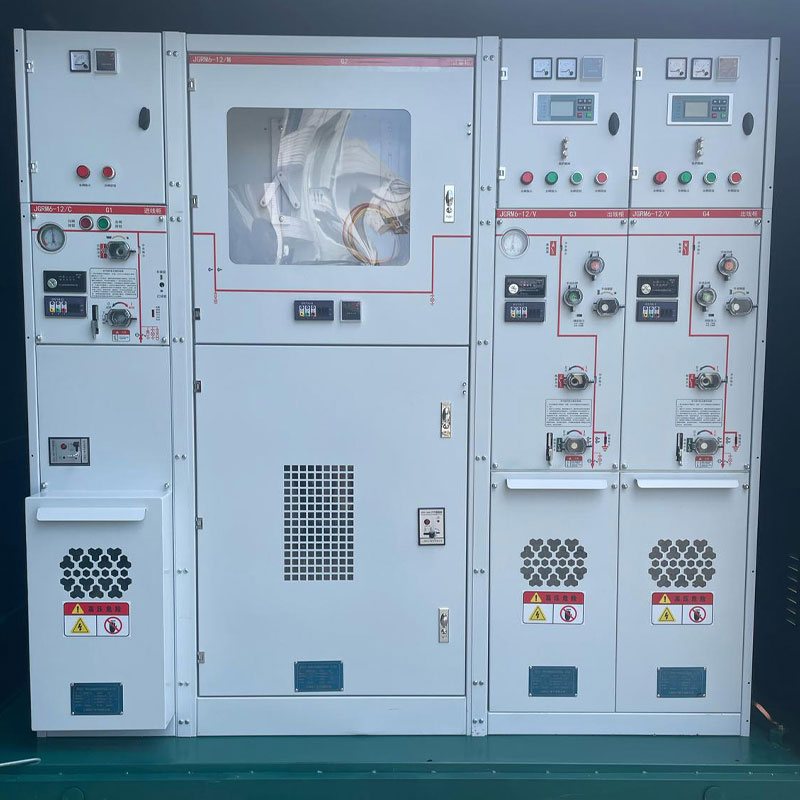

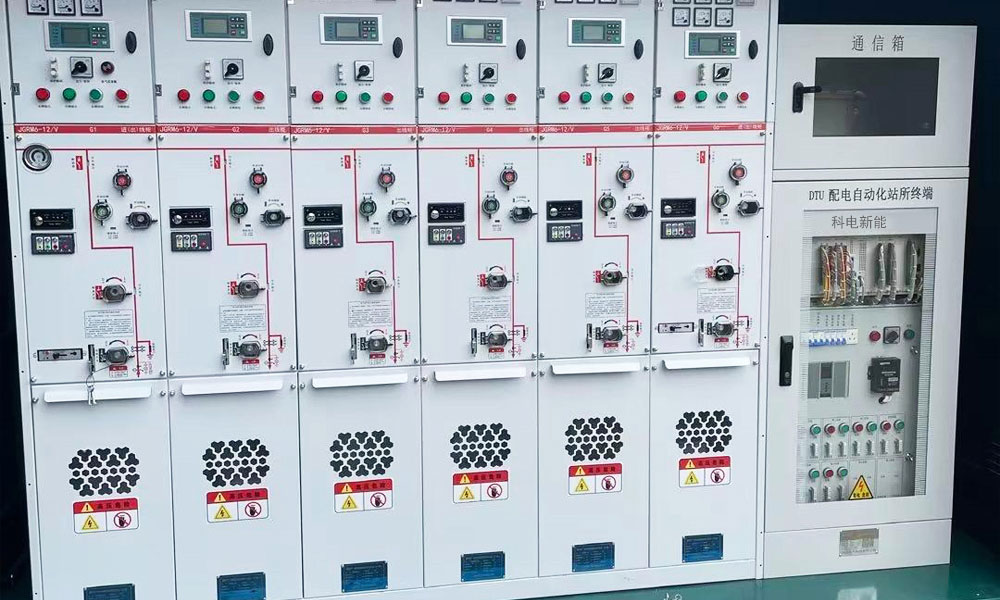

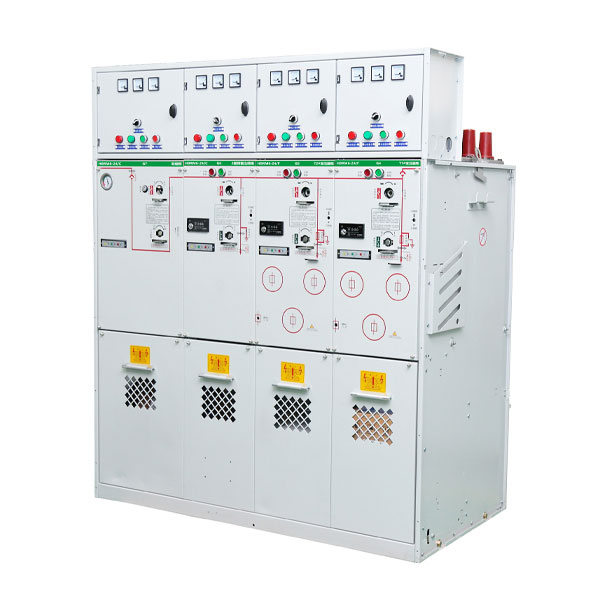

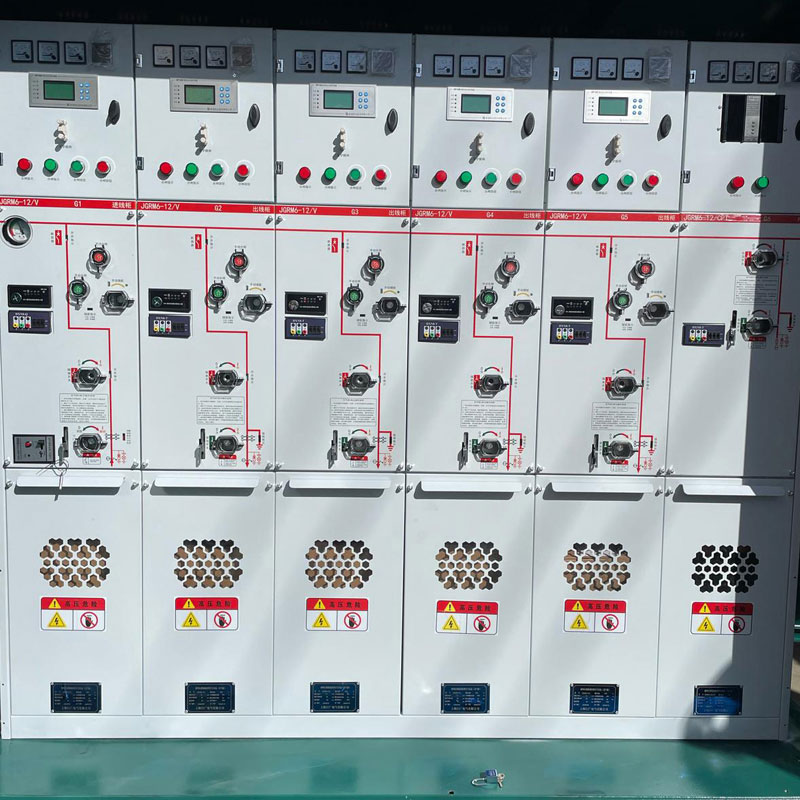

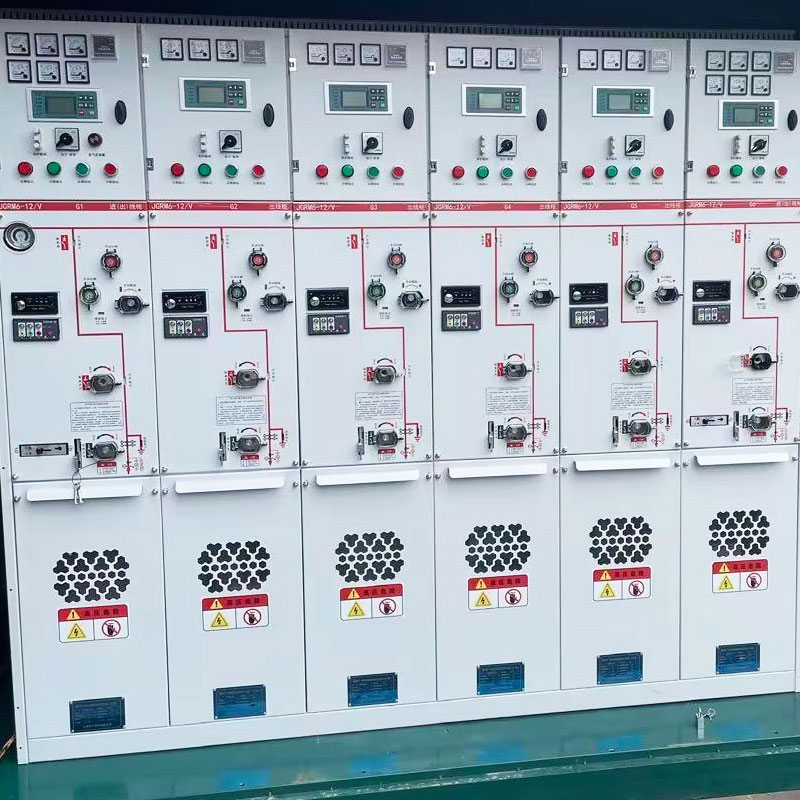

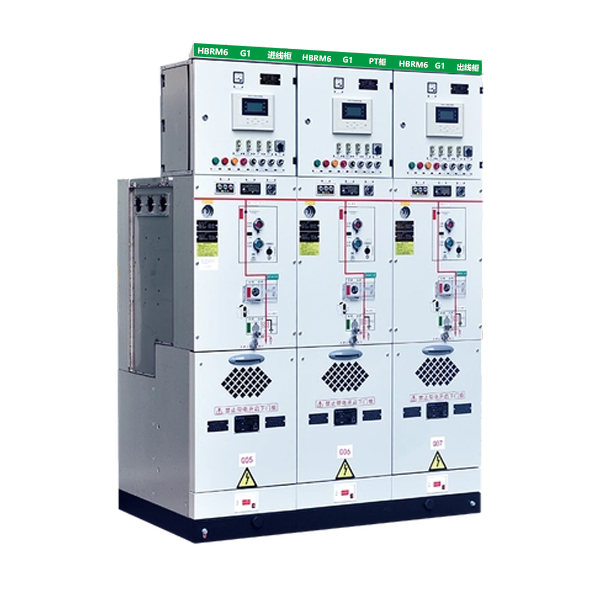

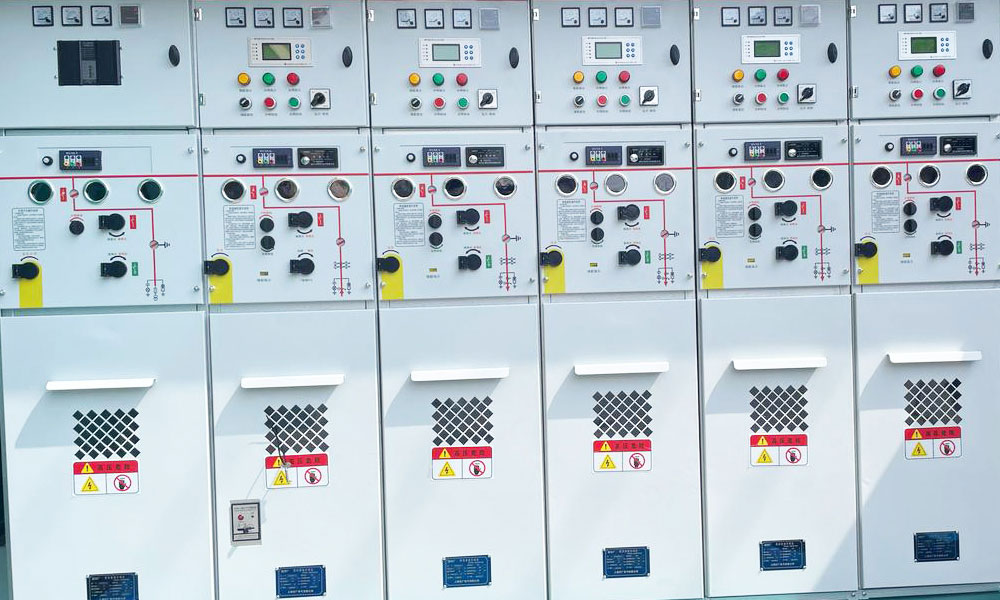

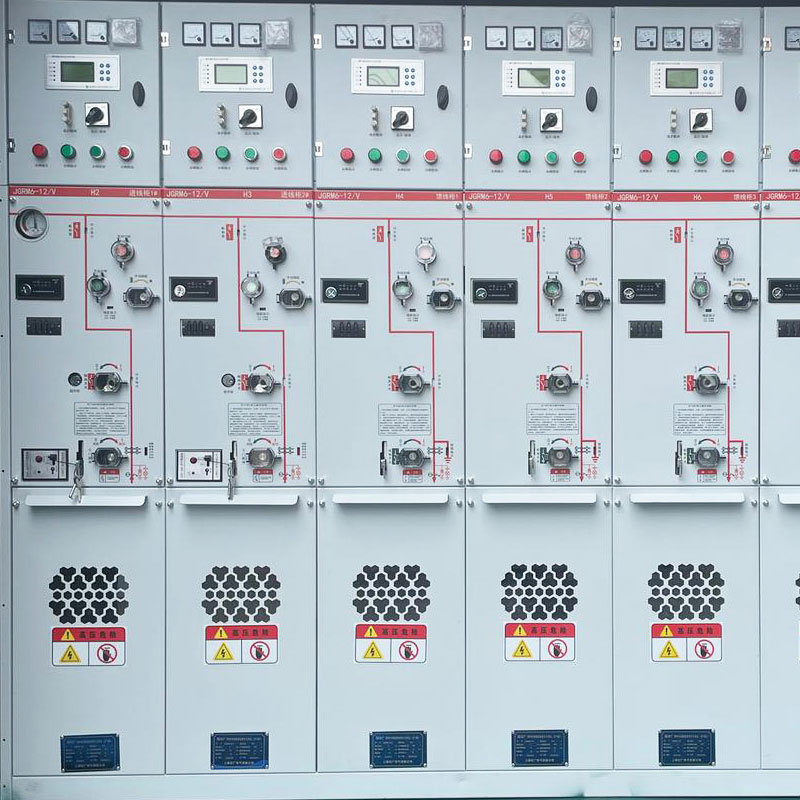

Produkten visar:
