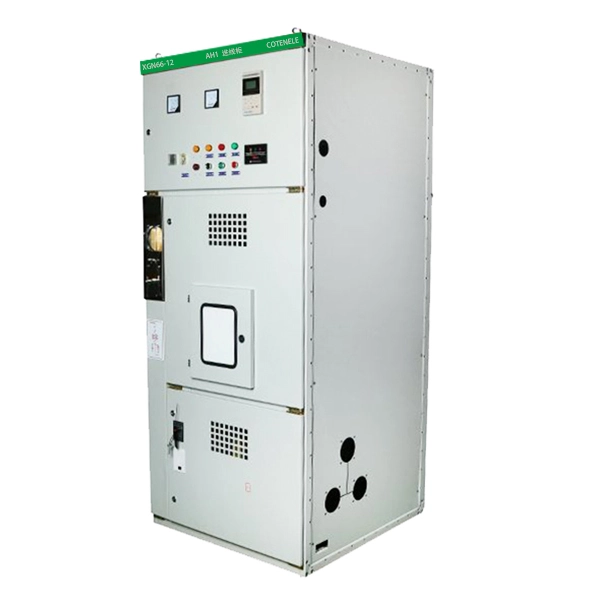

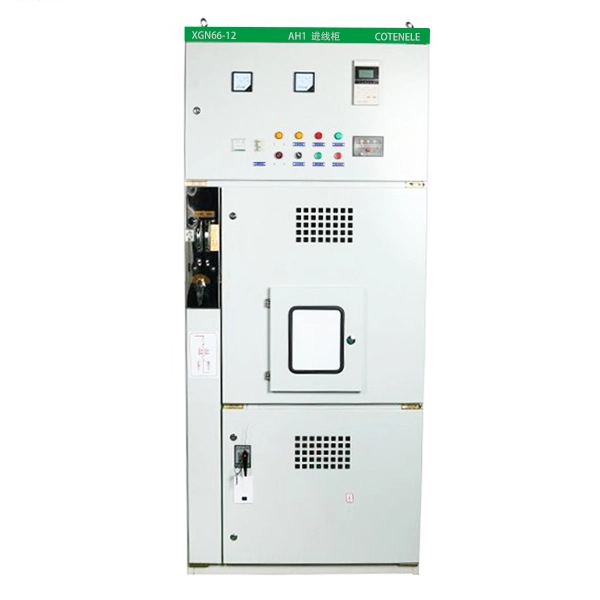

11KV RMU mellanspänningsring Huvudenhet MV ställverk
Cotenele är en stor tillverkare och leverantör av mellanspänningsringhuvudenheter och deras interna kärnkomponenter i Kina, Våra mellanspännings-RMU:er exporteras huvudsakligen till regioner som Europa och Mellanöstern. XGN66-12-serien 11KV RMU Medium Voltage Ring Main Unit MV Switchgear är ett inomhus fast AC metallkapslat ställverk designat för 405 kV 30 ström HzV,-405 kV. system. Den används i stor utsträckning för kraftdistribution, kretsstyrning och skydd i applikationer som transformatorstationer, industrianläggningar, höghus, bostadsområden och padmonterade transformatorer.
Som en av de välkända exportörerna i Kina har Cotenele länge försett kunder i Mellanöstern, Afrika och Europa med stabil kvalitet, säkra och pålitliga ringhuvudenhetsprodukter.
XGN66-serien 11KV RMU Medium Voltage Ring Main Unit MV Switchgear är ett inomhus fast AC metallslutet ställverk klassat för 3,6–40,5 kV, allmänt använt i transformatorstationer, industrianläggningar, höghus, bostadsområden och padmonterade transformatorer.
Dess nyckelegenskaper inkluderar ett kompakt fotavtryck (ungefär 50 % mindre än konventionella konstruktioner), en robust metallomsluten konstruktion med separerade fack, mekaniska fem-förebyggande förreglingar och främre kabelåtkomst för enkel installation och underhåll.
Utrustningen uppfyller standarderna GB3906, DL/T 404 och IEC 62271-200.
.
Modell och betydelser
Arbetsvillkor
1. Installationsplatsen får inte vara högre än 1000 m över havet.
2. Omgivningstemperaturen bör variera från -25 ℃ till +40 ℃, och medeltemperaturen under en 24-timmarsperiod får inte förbli högre än +35 ℃.
3. Den tillåtna lutningsvinkeln från horisontalplanet är max 3°.
4. Den seismiska intensiteten på platsen får inte vara större än magnituden 8.
5. Utrustningen måste placeras i områden som är fria från starka vibrationer, kraftiga stötar eller explosionsrisk.
Huvudsakliga tekniska parametrar
| SN | Punkt | Enhet | Tekniska parametrar |
| 1 | Märkspänning | kV | 3.6,7.2,12,24,35,40,5 |
| 2 | Nominell effekt-frekvens tål spänning | kV | För jord och mellan faser: 42 kV; för isoleringsavstånd: 48 kV |
| 3 | Nominell blixtimpuls tål spänning | kV | För jord och mellan faser: 75 kV; för isoleringsavstånd: 85 kV |
| 4 | Nominell frekvens | Hz | 50 |
| 5 | Märkström | A | 630 1250, |
| 6 | Nominell kortslutningsbrytström (RMS) | kA | 20,25,31,5, |
| 7 | Märkkortslutningsström (topp) | kA | 50,63,80, |
| 8 | Bedömd dynamisk motstå ström (topp) | kA | 50,63,80 |
| 9 | Nominell termisk motståndsström i 4s (RMS) | kA | 20,25,31,5 |
| 10 | Skyddsklass (eller skyddsgrad) | IP2X | |
| 11 | Mått (bredd x djup x höjd) | mm | 900×1000×2300 |
| 12 | Vikt | Kg | ≈600 |
Vilka är strukturen och kärnfördelarna med XGN66 RMU?

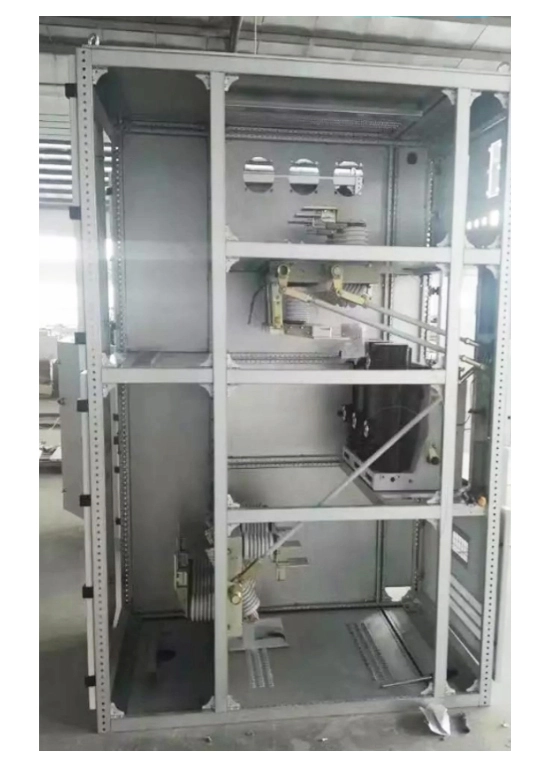

XGN66-serien 11KV RMU Medium Voltage Ring Main Unit MV Switchgear antar en metallinnesluten lådstruktur. Interiören är vanligtvis uppdelad av stålplåtar i oberoende fack, såsom strömbrytarfack, samlingsskena, kabelfack och instrumentfack. Denna struktur förbättrar den övergripande säkerheten.
Kärnfördelarna med RMU inkluderar:
- Kompakt storlek, utrymmesbesparande: Ringhuvudenheten har en mer kompakt volym än vanliga metallklädda ställverk som KYN28 och KYN61, och är endast cirka 50 % av deras storlek, vilket effektivt kan minska golvytan som krävs för transformatorstationer.
- Robust struktur, pålitlig prestanda: Ringhuvudenheten har en kropp med hög mekanisk hållfasthet svetsad med högkvalitativt vinkelstål eller sammansatt av aluzinkbelagda stålplåtar. Alla funktioner i ringhuvudenheterna är utrustade med mekaniska förreglingar med "fem-förebyggande" funktioner, vilket säkerställer driftsäkerhet.
- Enkelt underhåll, säker drift: Huvudkomponenterna i ringhuvudenheterna är placerade i mitten och nedre delen av panelen, vilket underlättar installation och driftsättning. Observationsfönster på dörrarna gör det möjligt att se interna komponenters status. Ställverkskroppen är utrustad med tryckavlastningskanaler för att skydda personalen vid interna fel.
- Bred applikation, flexibel konfiguration: Denna RMU är lämplig för olika platser. Huvudströmbrytaren är vanligtvis ZN63A (VS1-12) vakuumbrytare, men den kan också utrustas med en lastbrytare. Frånskiljaren är ofta GN30-10-seriens vridfrånskiljare. Dessutom ansluts inkommande och utgående kablar från framsidan av skåpet för bekväm installation.
Tillämpningsomfång
XGN66-serien 11KV RMU Medium Voltage Ring Main Unit MV-ställverk används flitigt och är idealiskt val för stads- och landsbygdsnätsrenovering och kraftdistribution på användarsidan. Huvudapplikationer omfattar:
Kraftverk och transformatorstationer:XGN66-seriens ringhuvudenhet används vanligtvis som hjälpkrafts- eller stationsservicekraftdistributionsutrustning, som vanligtvis är monterad inomhus eller utomhus i en kompakt prefabricerad transformatorstation.
Industri- och gruvföretag:I många fabriker eller gruvor använde de ofta de kompakta RMU:erna för kraftdistribution och kontroll i verkstäder och fabriksområden för att spara utrymme.
Höghus och bostadsområden:I tätortsboende monterade ringhuvudenheten vanligtvis utomhusunderstation som kärnutrustning i användardistributionsrum eller växelstationer.
Pad-monterade transformatorstationer:Som högspänningsenhet inuti den kompakta transformatorstationen för att styra transformatorn i transformatorstationen.

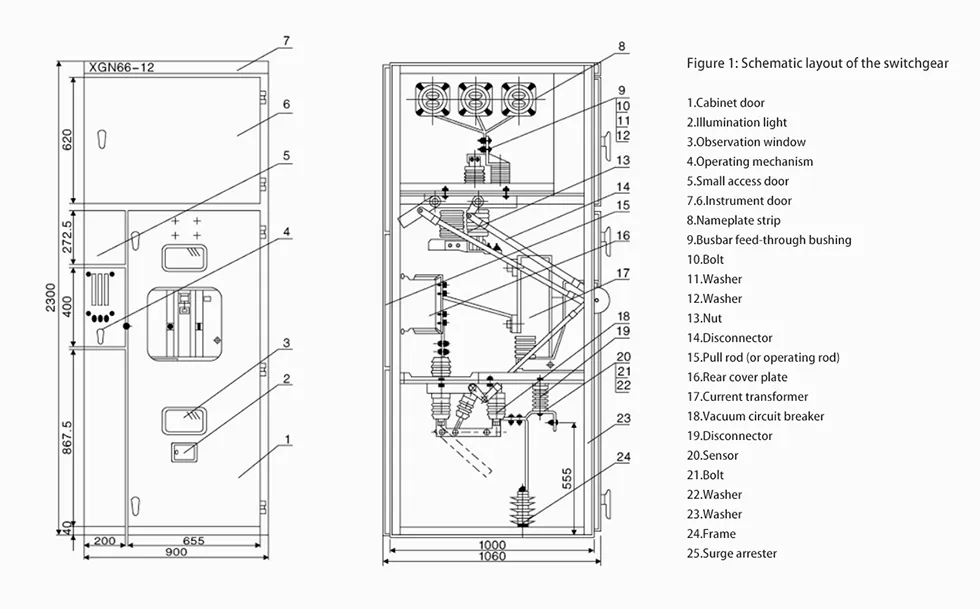

Utseende och dimension

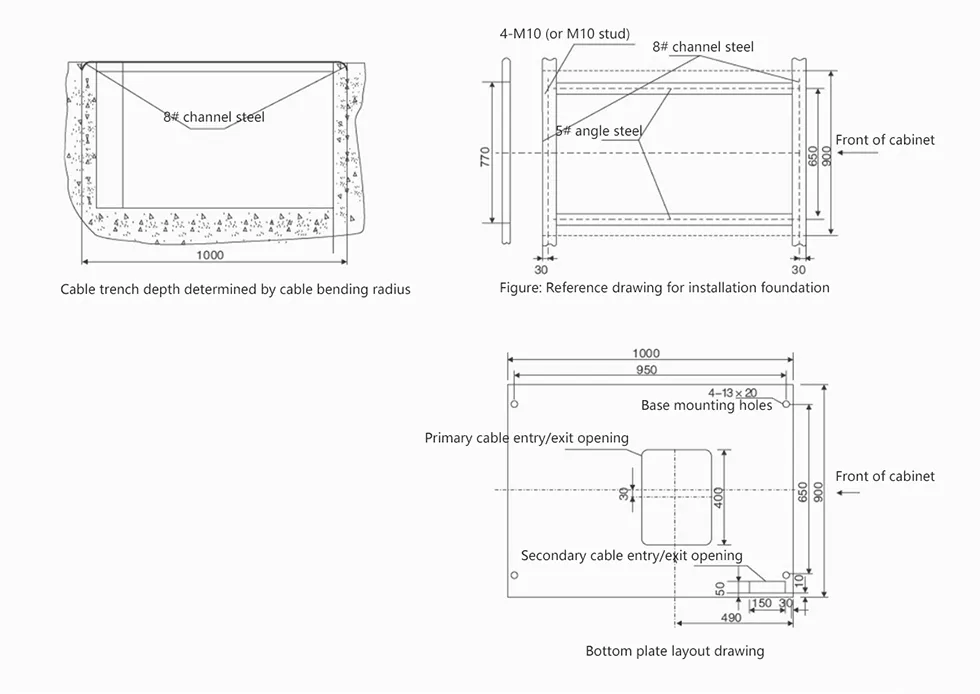

Installationsinstruktionsschema
Underhålls- och inspektionsinstruktioner
Användare bör regelbundet underhålla och inspektera 11KV RMU Medium Voltage Ring Main Unit MV-ställverk baserat på följande artiklar:
1. Rengör damm på ytan av alla komponenter, speciellt isoleringskomponenterna.
2. Kontrollera de mekaniska delarna och applicera regelbundet smörjfett för att säkerställa smidig och tillförlitlig drift.
3. För komponenter som strömbrytare, isoleringsbrytare och jordningsbrytare bör underhåll utföras i enlighet med deras respektive användarmanualer.
4. Inspektera om de elektriska kontaktpunkterna är i gott skick, kontrollera efter tecken på överhettning och bekräfta att jordningskretsen är kontinuerlig.
5. Kontrollera regelbundet att alla fästelement är åtdragna.
För felreparation rekommenderas vanligtvis att användare söker hjälp från tillverkaren. För mindre justeringar eller mindre funktionsfel kan användare hänvisa till denna manual och relevanta användarmanualer för huvudkomponenterna för självreparation.

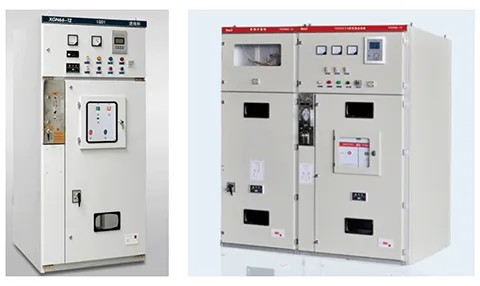

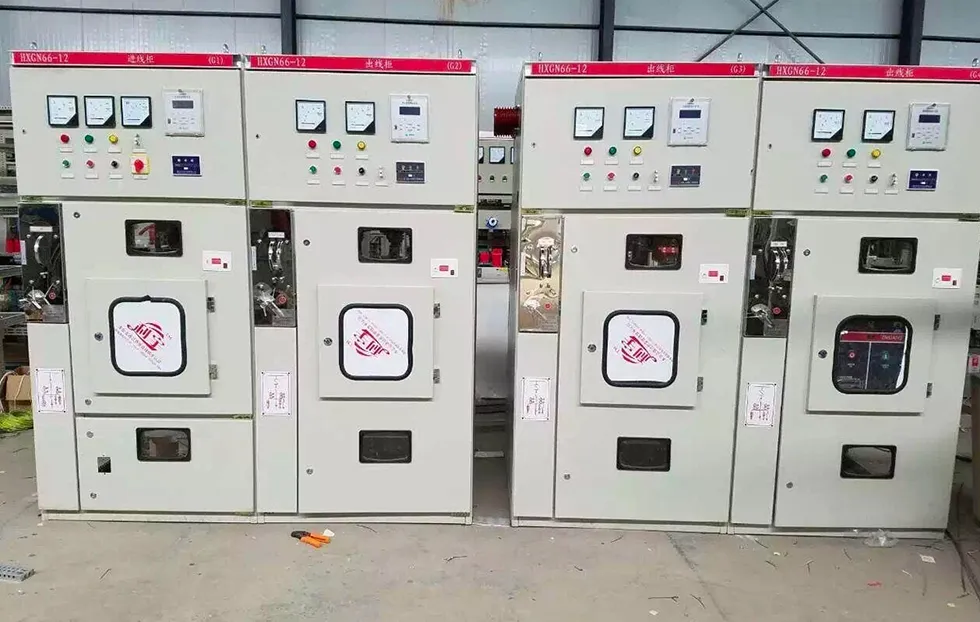

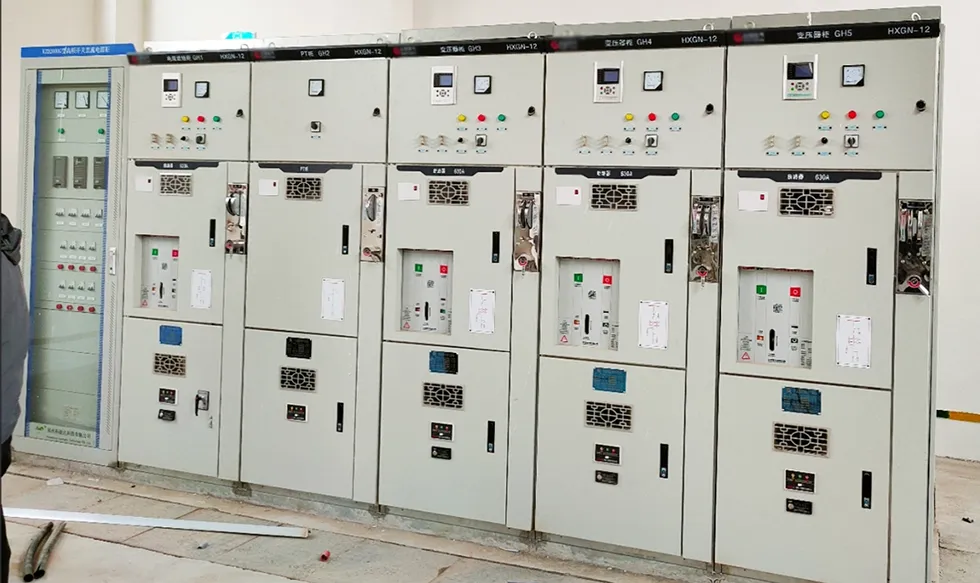

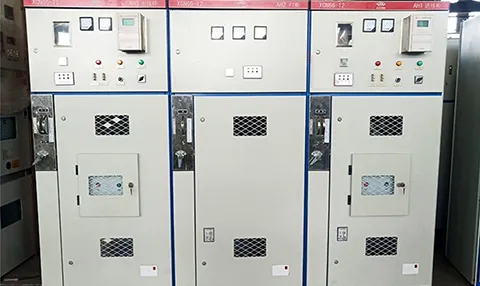

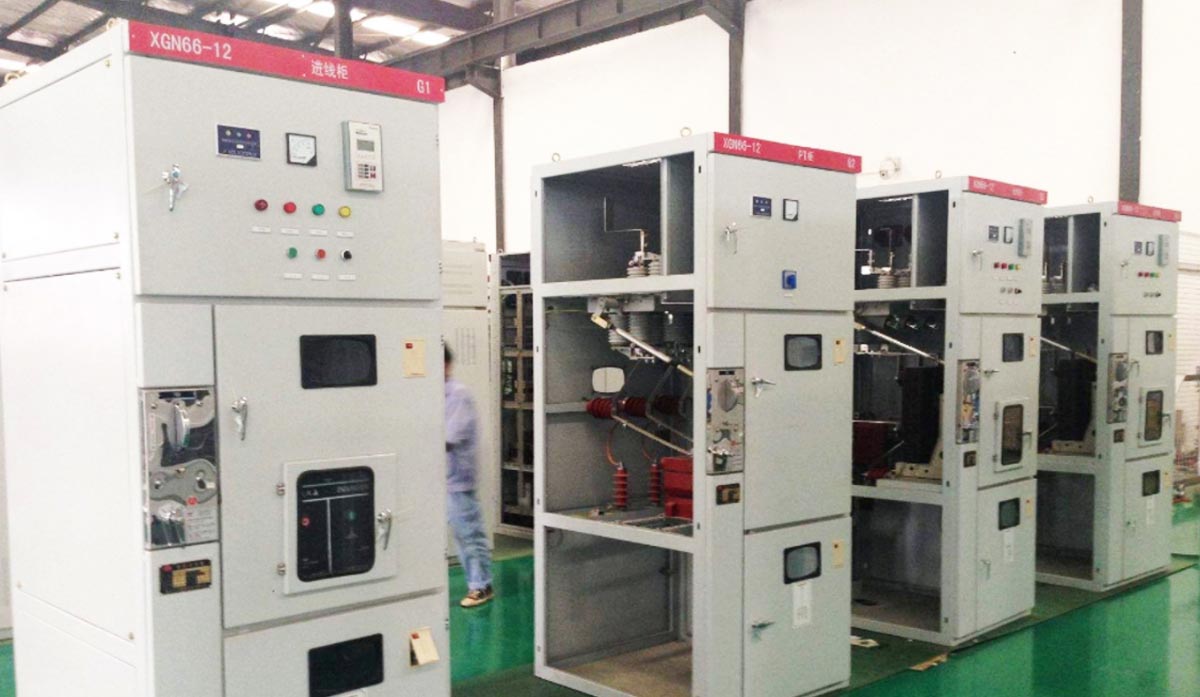

Produkter visar
