Vilka är typerna av mellanspänningsställverk?

Mellanspänningsställverkär en viktig elektrisk anordning för styrning, skydd och isolering av elektrisk utrustning med märkspänning från 3,6 kV till 40,5 kV i kraftdistributionsnätverk.

Det finns flera typer baserade på applikation, kostnad och miljöförhållanden, inklusive utdragbara (mittmonterade) ställverk, fasta ställverk, ringhuvudenheter (RMU), gasisolerade ställverk och solidisolerade ställverk.

1. Utdragbart ställverk

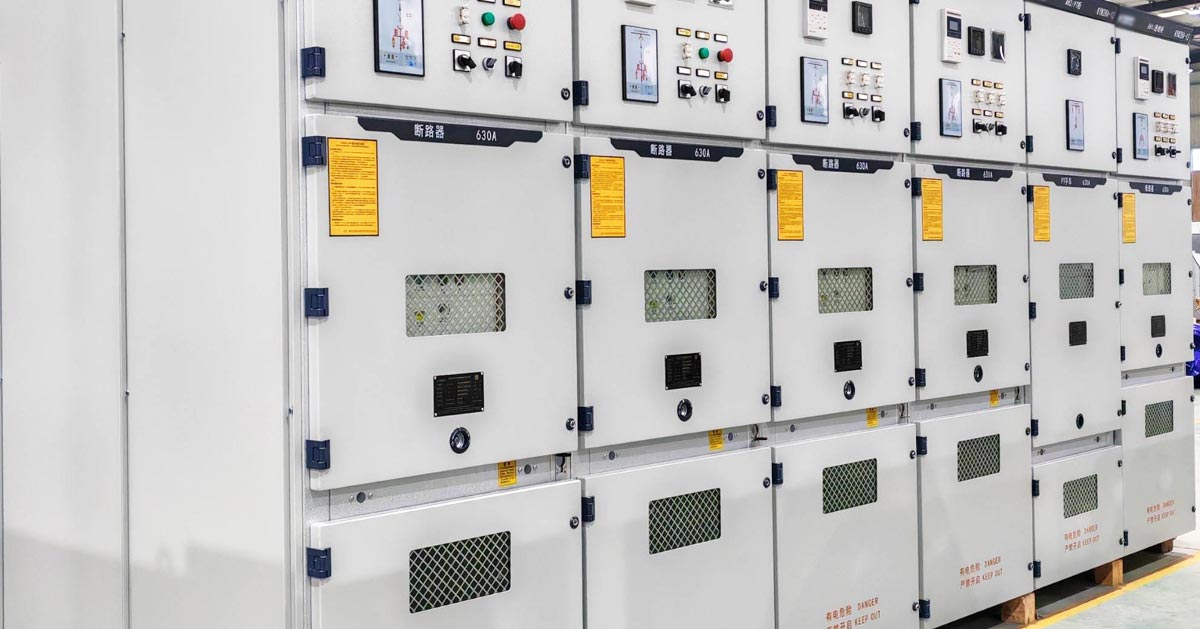

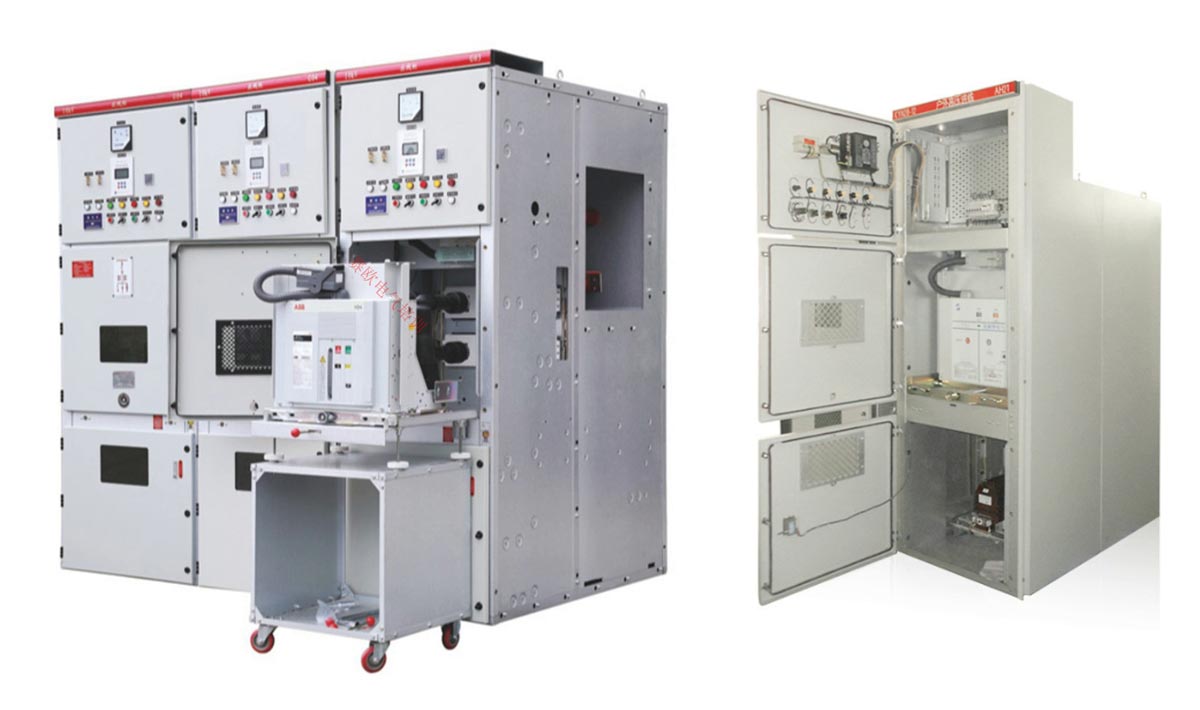

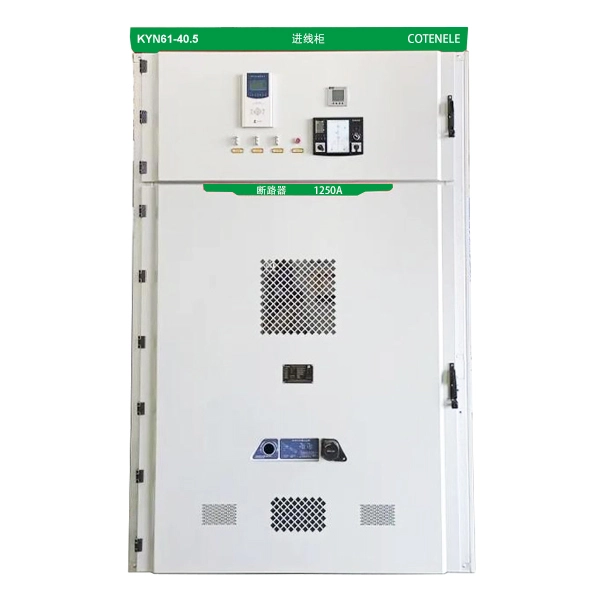

Vakuumbrytaren för detta ställverk är vanligtvis installerad på en rörlig handkärra, som enkelt kan flyttas in och ut ur skåpet.

Den största fördelen är snabbt underhåll och utbyte: en defekt brytare kan bytas ut mot en reservenhet inom några minuter, vilket avsevärt minskar stilleståndstiden.

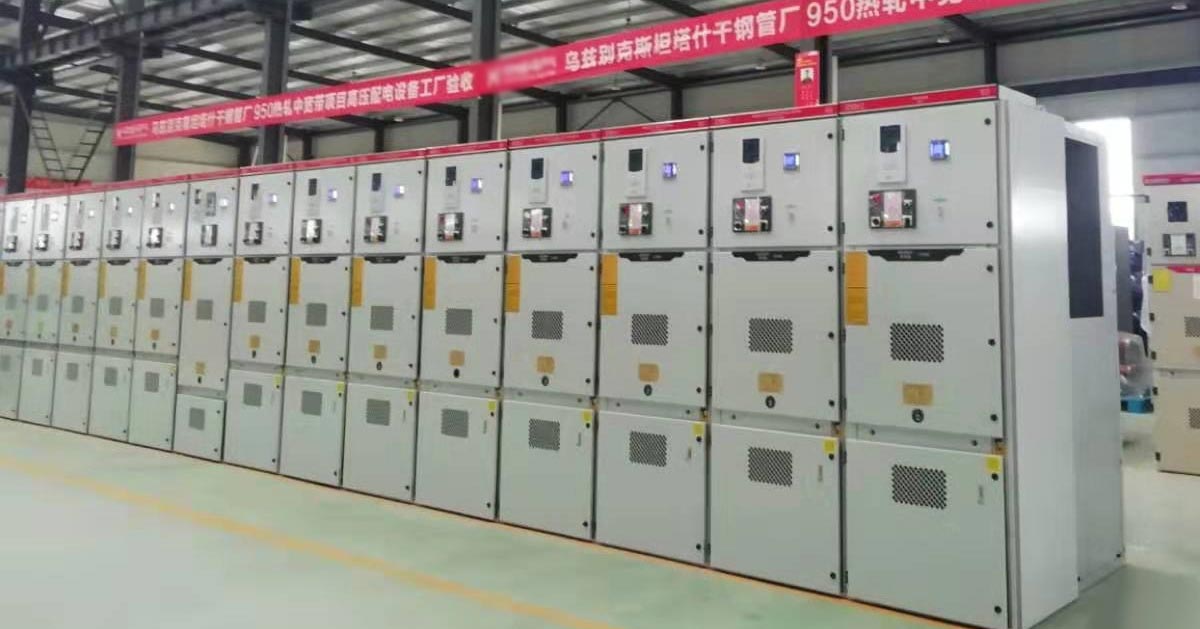

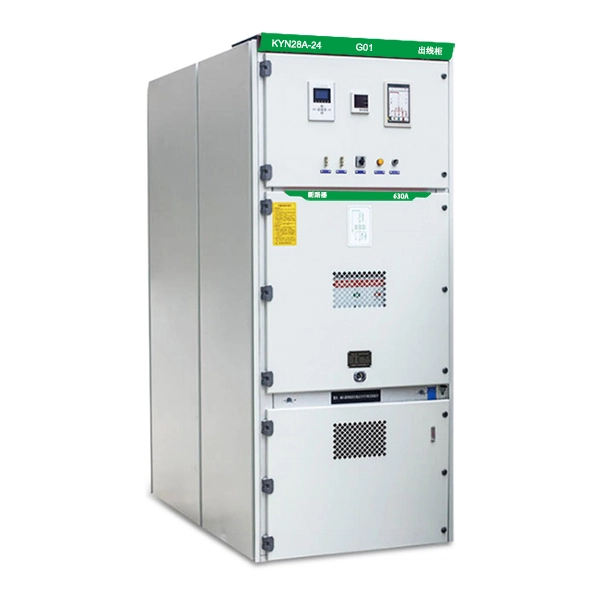

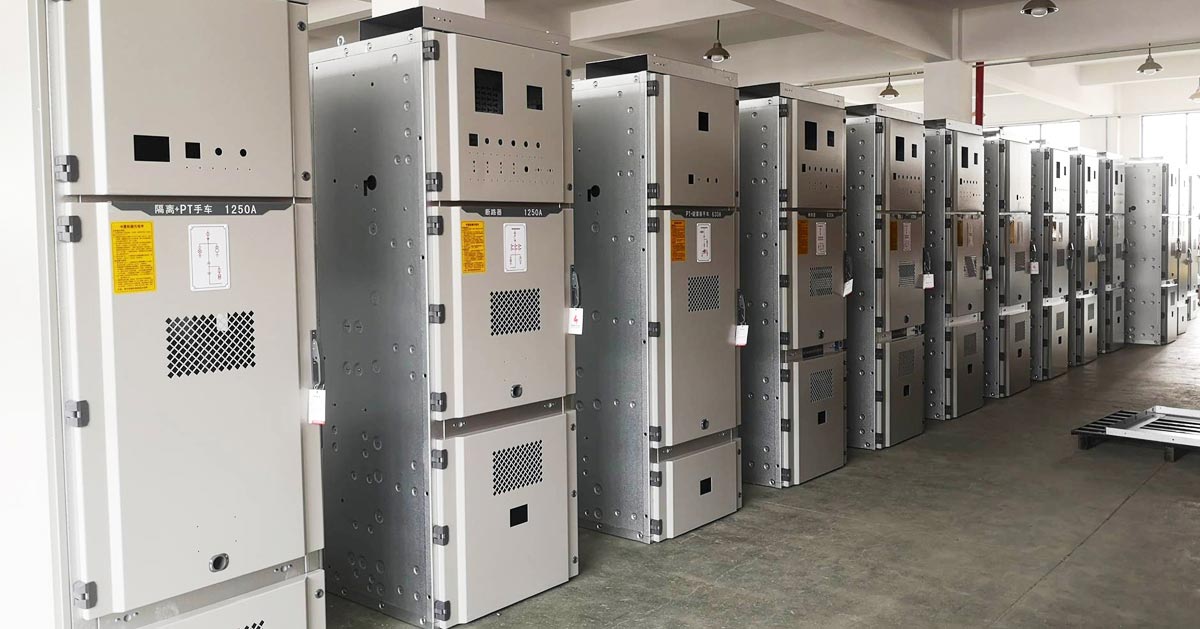

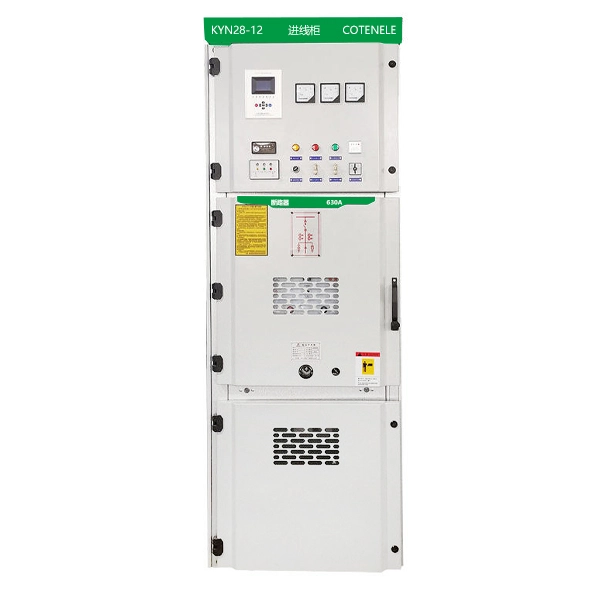

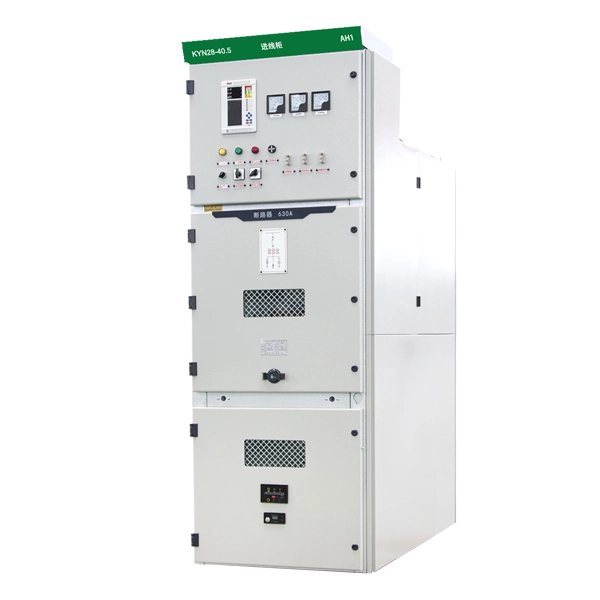

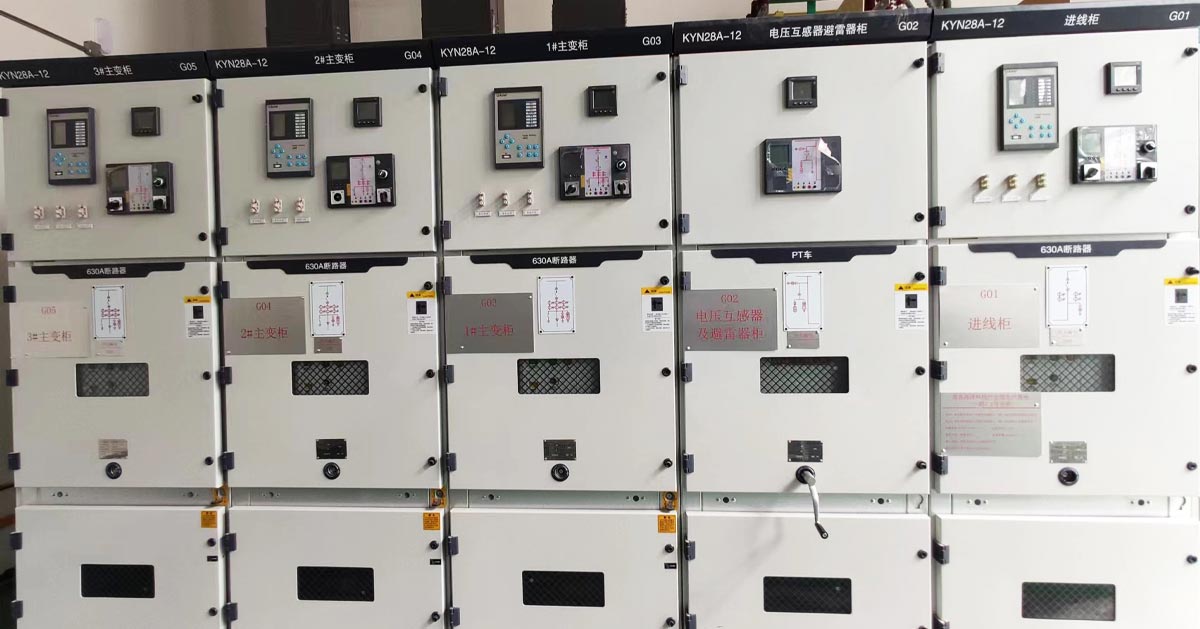

Utdragbara typer, såsom KYN28 12, erbjuder också flexibel konfiguration och pålitliga mekaniska förreglingar. De används i stor utsträckning i transformatorstationer, industrianläggningar och allmännyttiga distributionssystem där hög tillförlitlighet och enkelt underhåll krävs.

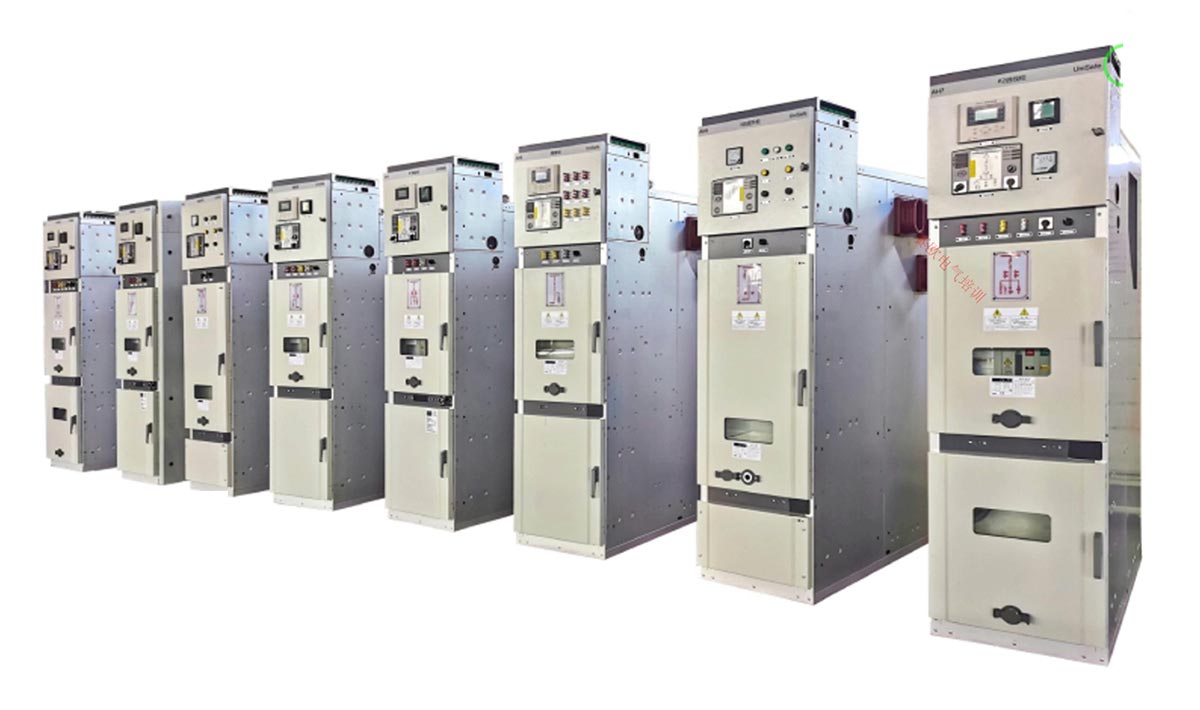

2. Fast ställverk

Fast ställverk håller alla primära komponenter permanent installerade inuti panelen.

Denna struktur resulterar i lägre material- och tillverkningskostnader, ofta 30 till 50 procent mindre än uttagbara typer.

Avvägningen är längre reparationstid, eftersom alla fel kräver att hela sektionen kopplas ur.

Fasta typer (som XGN2 12) används fortfarande i stor utsträckning i budgetbegränsade projekt, sekundära kretsar eller platser där växlingsoperationer är sällsynta.

3. Ringhuvudenheter (RMU)

En RMU är ett kompakt, fabriksmonterat ställverk som huvudsakligen används i sekundära distributionsnät.

Istället för strömbrytare använder de flesta RMU:er lastbrytare kombinerade med säkringar för transformatorskydd.

De är lämpliga för ringledningsnät, kompakta transformatorstationer och utomhusskåpsinstallationer på grund av sin ringa storlek och lägre kostnad.

Den huvudsakliga begränsningen är att de inte kan bryta höga kortslutningsströmmar oberoende och förlitar sig på säkringar eller uppströmsbrytare för felskydd.

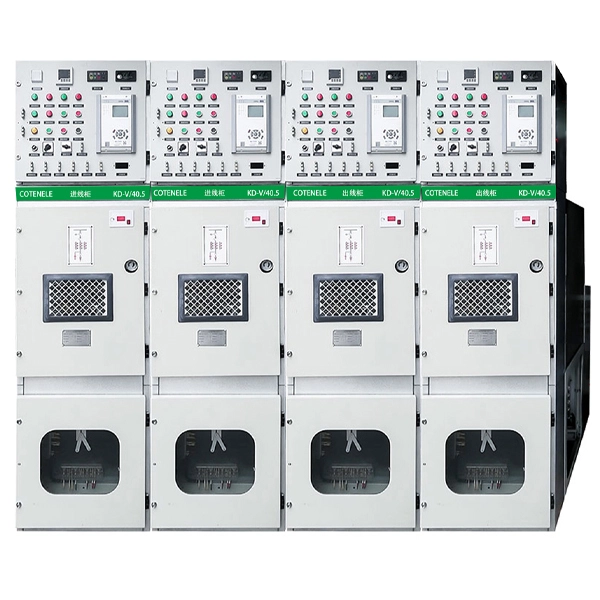

4. Gasisolerat ställverk (GIS)

Gasisolerat ställverk omsluter alla spänningsförande delar i en förseglad tank fylld med isoleringsgas, typiskt SF6 eller nyare miljövänlig torr luft eller fluornitrilblandningar.

Eftersom gas har mycket högre dielektrisk styrka än luft, kan GIS-utrustning vara 50 till 70 procent mindre än luftisolerade ställverk.

Den är helt tät mot fukt, damm och salt, vilket gör den lämplig för tuffa miljöer som kustområden, underjordiska transformatorstationer eller offshoreplattformar.

Nackdelarna är högre initialkostnad och, i SF6-baserade system, miljöhänsyn.

5. Solid isolerat ställverk

I solida isolerade konstruktioner är högspänningsledare inbäddade i epoxiharts eller liknande fasta material.

Detta ger en helt förseglad och beröringssäker struktur, vilket eliminerar beroende av luftgap eller gastryck.

Solid isolerade ställverk är immuna mot höjd, fukt och föroreningar och är SF6-fritt, vilket gör det miljövänligt.

Även om kostnaden är högre än konventionella luftisolerade ställverk, erbjuder den en bra balans mellan säkerhet, kompakthet och hållbarhet, och används ofta i gröna byggnader och smarta nätprojekt.

Huvudsakliga skillnader

• Struktur: utdragbar vs fast vs kompakt RMU vs förseglad tank vs gjuten solid
• Isoleringsmedium: luft, gas eller fast epoxi
• Huvudkomponenter: effektbrytare vs lastbrytare
• Applikationsprioritet: underhållsbekvämlighet, kostnadseffektivitet, utrymmesbesparing, miljöanpassningsförmåga

Genom att förstå dessa klassificeringar kan ingenjörer välja det lämpligaste mellanspänningsställverket baserat på budget, tillförlitlighet, utrymmesförhållanden och driftsmiljö.

Vad är den interna strukturen och kärnkomponenterna i mellanspänningsställverk?

Fyra funktionella fack

• Samlingsfack: Beläget på den bakre övre delen av panelen, samlar den och distribuerar ström från huvudskenan.
• Fack för strömbrytare / handkärra: Inrymmer strömbrytarens lastbil, nyckelområdet för normal drift och felavbrott.
• Kabelfack: Ansluter inkommande och utgående kablar och rymmer strömtransformatorer och jordningsbrytare.
• Lågspänning/instrumentfack: Installerar sekundära kontroll-, skydds- och övervakningsenheter.

Funktionella kärnkomponenter

• Huvudsamlingsskena: Samlar och distribuerar elektrisk energi
• Strömbrytare / kontaktor: Bryter ström under normala eller feltillstånd
• Frånskiljare / lastbrytare: Ger isolering eller omkoppling under belastning
• Strömtransformator / Spänningstransformator: Konverterar hög ström och spänning för mätning
• Jordningsbrytare: Säkerställer säker jordning under underhåll
• Överspänningsskydd: Skyddar mot blixtnedslag och överspänning
• Skyddsrelä: Upptäcker fel och skickar utlösningssignaler

Fem skydd Säkerhetsförregling

• Förhindra felaktig funktion av strömbrytaren
• Förhindra rörlig brytare under belastning
• Förhindra att jordningsbrytaren stängs när kretsen är strömförande
• Förhindra strömförande krets när jordningsbrytaren är sluten
• Förhindra åtkomst till strömförande fack

Huvudapplikationsscenarier

• Power Systems: Kärnan i stads- och industridistributionsnätverk
• Industrisektor: Stabil kraft för stål-, petrokemi-, gruvindustrier
• Kommersiellt och infrastruktur: Byggnader, sjukhus, flygplatser, datacenter
• Förnybar energi: Sol- och vindintegrering i nätsystem
• Speciella miljöer: Offshoreplattformar, hög höjd och hög luftfuktighet

Hur väljer man lämpligt mellanspänningsställverk?

1. Applikations- och nätverksroll

Primär distribution kräver hög felkapacitet och frekvent drift. Sekundär distribution fokuserar på kompakt storlek och lägre kostnad.

2. Underhåll och driftstopp

Utdragbara typer stödjer snabbt underhåll. Fasta typer kräver längre stillestånd under reparation.

3. Miljöförhållanden

Luftisolerad för rena inomhusområden. GIS eller solid isolerad för tuffa miljöer.

4. Tillgänglighet

Luftisolerad kräver mer utrymme. GIS eller solid isolerad minskar utrymmet med 50 till 70 procent.

5. Felnivå

Höga felnivåer kräver brytarbaserade system. Måttliga nivåer kan använda RMU-lösningar.

6. Budget och livscykelkostnad

Fasta och RMU-typer minskar initialkostnaden. Utdragbar, GIS och solid isolerad ger långsiktigt värde.

7. Miljö- och säkerhetskrav

SF6-fria system använder solid eller miljövänlig gasisolering. Helt slutna konstruktioner förbättrar allmänhetens säkerhet.
