33KV MV-ställverk Mellanspänningsställverk

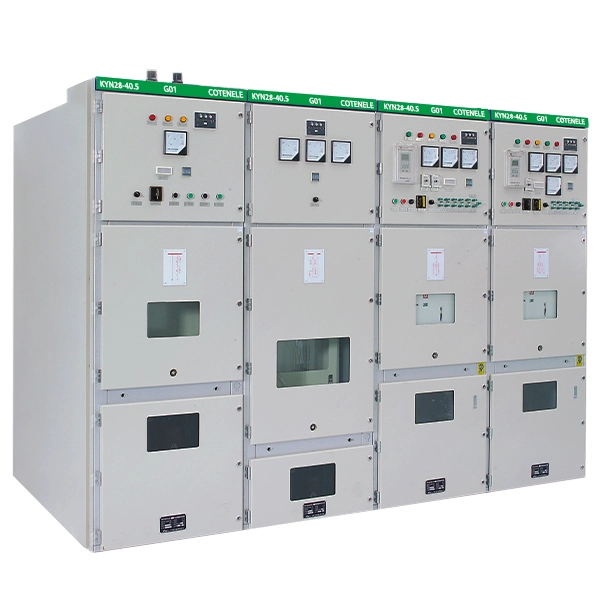

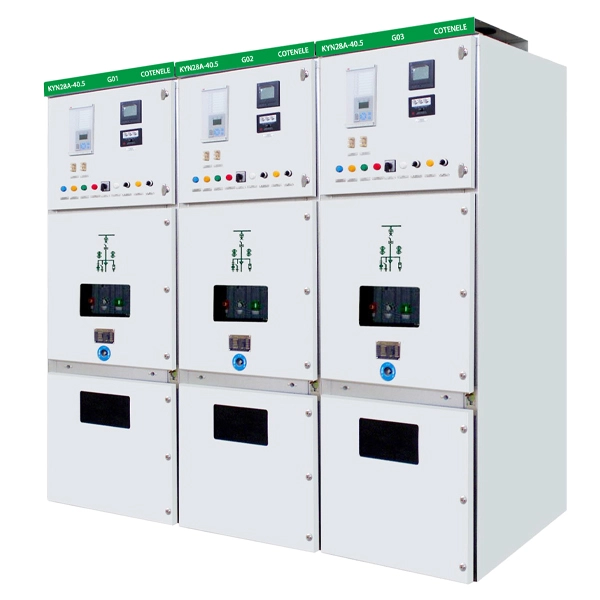

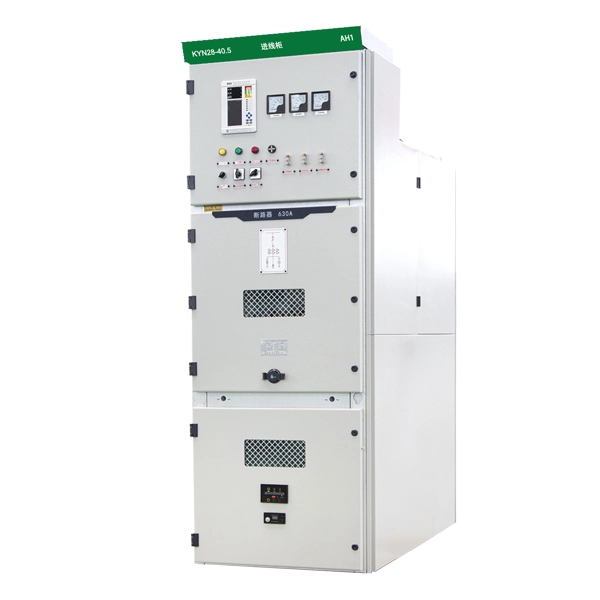

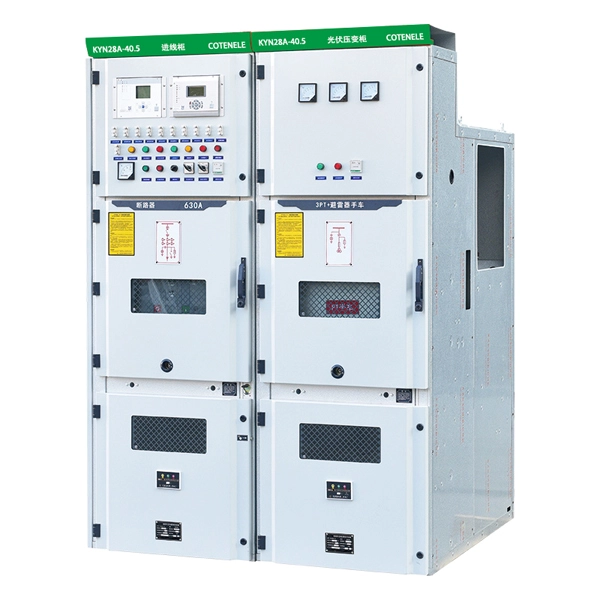

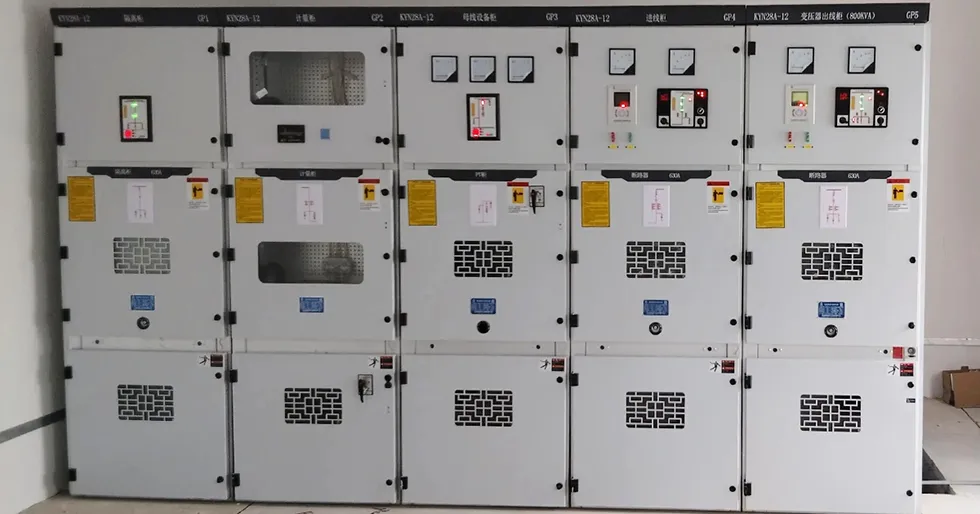

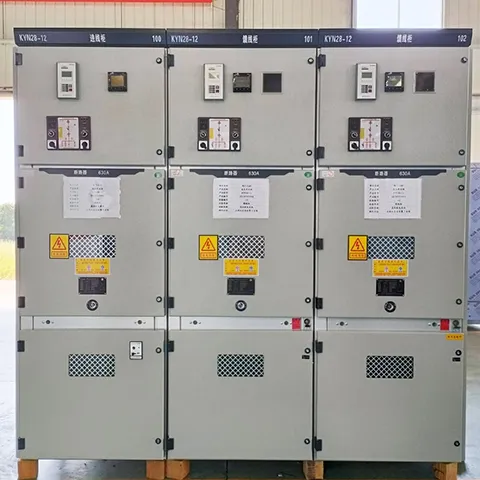

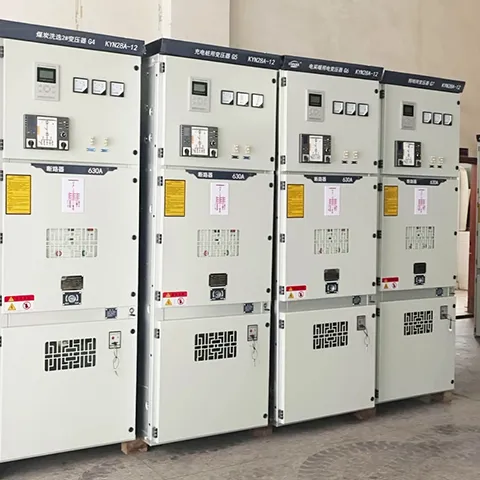

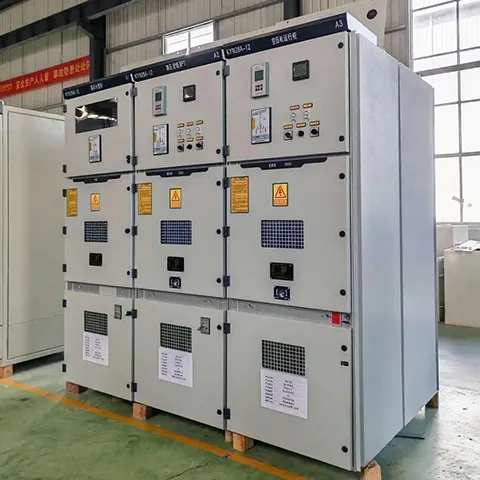

KYN28-40.5 mellanspänningsställverk är en ny produkt utvecklad av Cotenele, med en märkspänning på upp till 40.5kv, Denna KYN28-40.5 typ av 33KV MV ställverk mellanspänningskopplingsutrustning, är främst avsedd för trefas växelströmsystem med en märkspänning på 50,5 kV och 40,5 kV. Det används vanligtvis i arrangemang med ensamskenor och sektionerade samlingsskenor. Produktdesignen överensstämmer med relevanta standarder såsom IEC 298 och GB3906-2006.
Cotenele har länge varit engagerad i innovation och forskning inom mellanspänningsställverksteknik. KYN28-40.5 serie 33KV MV Switchgear Medium Voltage Switch Gear är en ny produkt från Cotenele som vanligtvis används för att möta distributionskraven för märkspänning 35KV i kraftverk, transformatorstationer, industri- och gruvföretag, offentliga institutioner och andra platser. uppfyller helt kraven på "fem-prevention" säkerhetsförregling.
Utrustningen kan förses med tillverkarens egna vakuumbrytare i ZN85- och VTK-serien, alternativt med ABB:s VD4-vakuumbrytare.
Modell och betydelser
Huvudsakliga tekniska parametrar
| Punkt | Enhet | Tekniska parametrar | |
| Märkspänning | KV | 40.5 | |
| Nominell frekvens | Hz | 50 | |
| Märkström | A | 1250160020002500 | |
| Strömfrekvens med och spänning | Strömfrekvens tål spänning i huvudkretsen i 1 minut | KV | 95 KV (118 KV över isoleringsgapet för speciella krav) |
| Effekt-frekvens tål spänning av hjälp- och styrkretsar | V | 2000 | |
| Blixtimpulser tål spänning | KV | 185 KV (215 KV över isoleringsgapet för speciella krav) | |
| Nominell brytström (RMS) | KA | 2 531,5 | |
| Märkström (topp) | KA | 63,80 | |
| Bedömd dynamisk motstå ström (topp) | KA | 63,80 | |
| Nominell korttidshållbarhet i 4 sekunder (RMS) | KA | 2 531,5 | |
| Märkspänning för hjälp- och styrkretsar | V | -110,-220,～110,～220 | |
| Grad av skydd | IP3X för kapsling; IP2X mellan fack och när strömbrytarens fackdörr är öppen | ||
Vilka är produktens egenskaper hos KYN28-40.5 ställverk?
1. Metallklädda och modulära fack:Kapslingen av 33KV MV Switchgear Medium Voltage Switch Gear är gjord av aluzinkstålplåt och inre utrymme uppdelat i oberoende fack, såsom strömbrytarfack, samlingsskena fack, kabelfack och relä/instrumentfack. Denna struktur uppnår "LSC2B"-standarden, vilket innebär att när ett fel uppstår eller underhåll utförs i ett fack, förblir driften av andra fack opåverkad.
2. "Centermonterad" utdragsbrytare:Kärnkomponenterna som vakuumbrytare, isoleringsbrytare, är installerade på en avtagbar lastbil (utdragsenhet). När den behöver underhåll kan den trasiga trucken dras ut helt och ersättas med en reserv för att snabbt återställa strömförsörjningen, vilket avsevärt förkortar avbrottstiden.
3. "Fem-prevention" mekanisk förregling:Genom obligatorisk mekanisk förregling säkerställer den att nästa operation endast kan utföras under specifika förhållanden. Denna funktion kan effektivt förhindra sådana felfunktioner som felaktig stängning eller öppning av strömbrytaren, att flytta trucken in eller ut under belastning, stänga jordningsbrytaren när kretsen är strömförande, gå in i ett strömförande fack av misstag och stänga brytaren med jordningsbrytaren stängd. Detta kan garantera säkerheten för personal och utrustning.
4. Översta tryckavlastningskanal:när ett internt ljusbågsfel i ställverket inträffade, leds högtemperatur- och högtrycksgaserna att släppas ut genom den övre kanalen, vilket minimerar riskerna och skyddar drift- och underhållspersonal.
Struktur och dimensioner

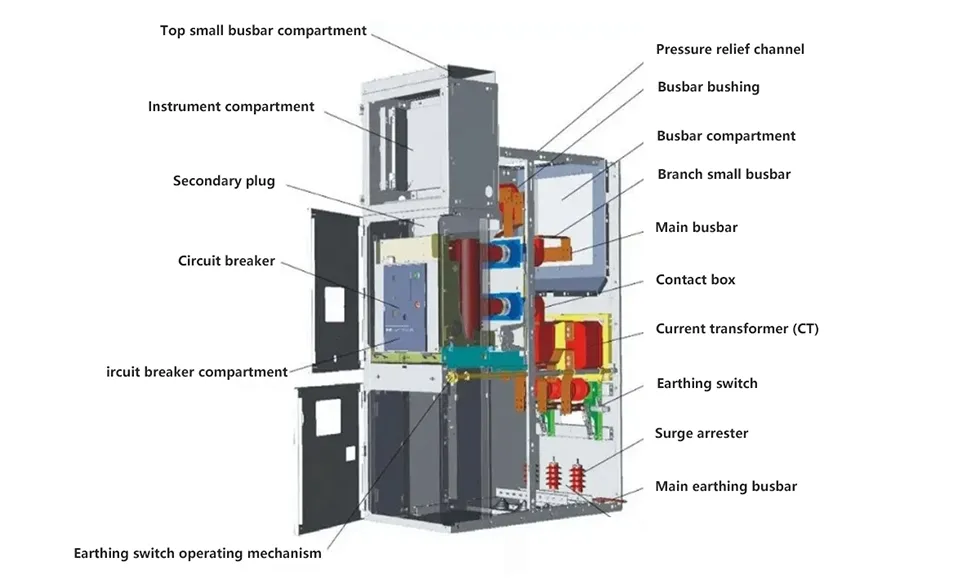

Strukturdiagram för KYN28
| Konfigurera strömbrytare | ZN85 (eller VTK-40.5) | ZN85 (eller VTK-40.5) |
| Bredd (mm) | 1400 | 1200 |
| Höjd (mm) | 2650 | 2650 |
| Djup (mm) | 2800 | 2600 |
| Vikt (kg) | 1500 | 1400 |
Vad är skillnaden mellan KYN28-40.5 och KYN61-40.5?
KYN61-40.5: KYN61-40.5 ställverk är större i storlek, huvudsakligen kännetecknat av hög ström och höga parametrar, designat specifikt för 40,5 kV spänningsnivåer, Det antar en golvmonterad (utdragen) lastbilskonstruktion och är konstruerad för att bära höga strömmar och hög brytkapacitet. Den fungerar som en kärndistributionsenhet för stora, kritiska kraftnoder.
KYN28-40.5: KYN28-40.5 serie 33KV MV Switchgear Medium Voltage Switch Gear har en mer kompakt struktur och används mer allmänt. Den har den ikoniska mittmonterade dragbilskonstruktionen i KYN28-serien, har egenskaperna kompakthet och flexibilitet. Det är ett vanligt val för konventionella distributionsscenarier.
| Punkt | KYN61-40.5 | KYN28-40,5 |
| Strömbrytare lastbil typ | Golvmonterad: Större och tyngre lastbil, placerad på golvskenor i botten av panelen | Centermonterad: Kompakt lastbil installerad i mitthöjden av panelen, lättare att använda |
| Mått och vikt | Större dimensioner och vikt.Typiska mått:1400mm(W), 2800mm(D).Egenvikt ca.1500kg | Mer kompakt Vissa data indikerar djup upp till 2800 mm; något lättare än KYN61 |
| Märkströmsområde | Bredare, vanligtvis 630A till 4000A | Smalare, vanligtvis 630A till 3150A (men kan anpassas upp till 4000A) |
| Bryt/tålig kapacitet | Högre, vanligtvis 25kA till 40kA, topptålig ström upp till 100kA | Relativt lägre, vanligtvis 20kA till 31,5kA |
| Tillämpningsomfång | Mer specialiserad, används ofta i kritiska positioner som inkommor eller busskopplingar i stora industrianläggningar, kraftverk och transformatorstationer | Mer utbredd, en vanlig utrustning för 10kV och 35kV distributionsnät |
| Typiska scenariofunktioner | Lämplig för applikationer som kräver hög ström och hög brytkapacitet | Lämplig för konventionella distributionsscenarier med högre krav på kompakthet, flexibilitet och ekonomi |

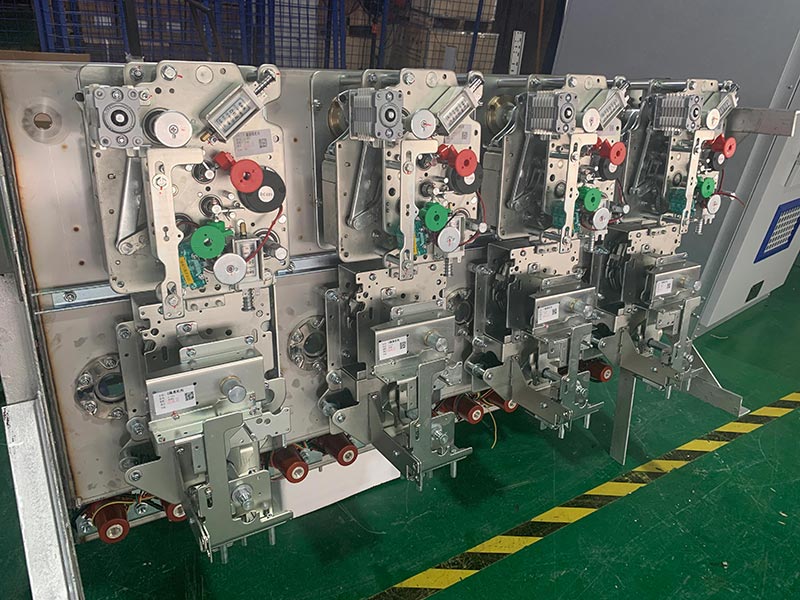

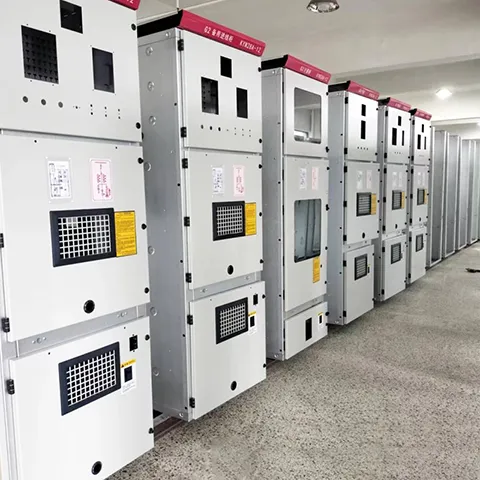

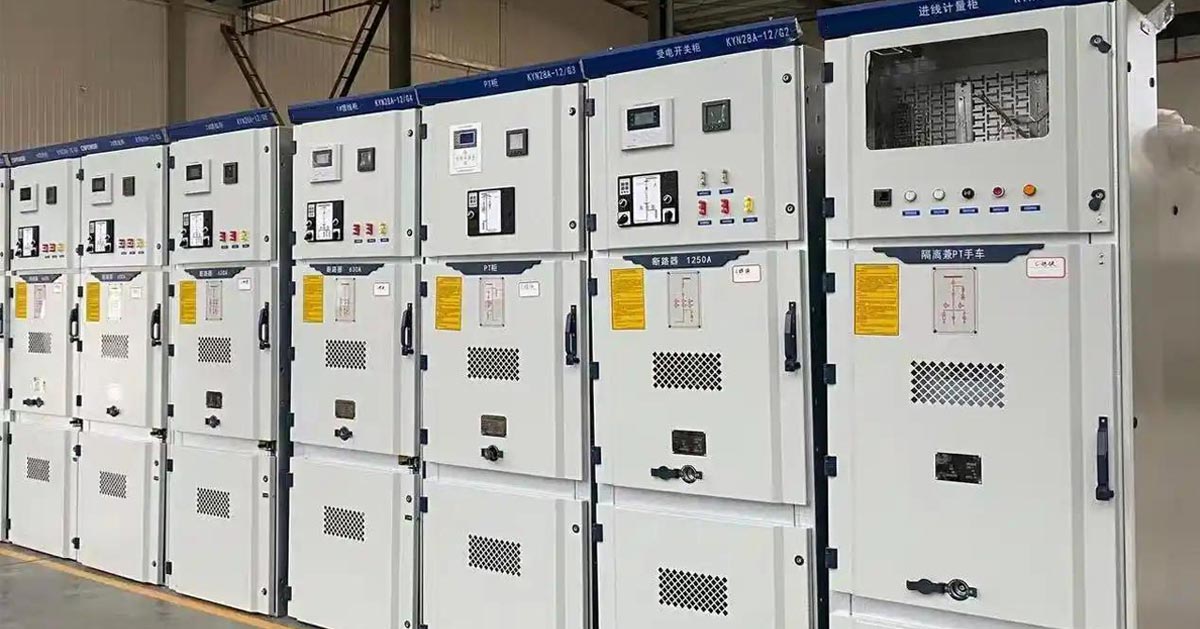

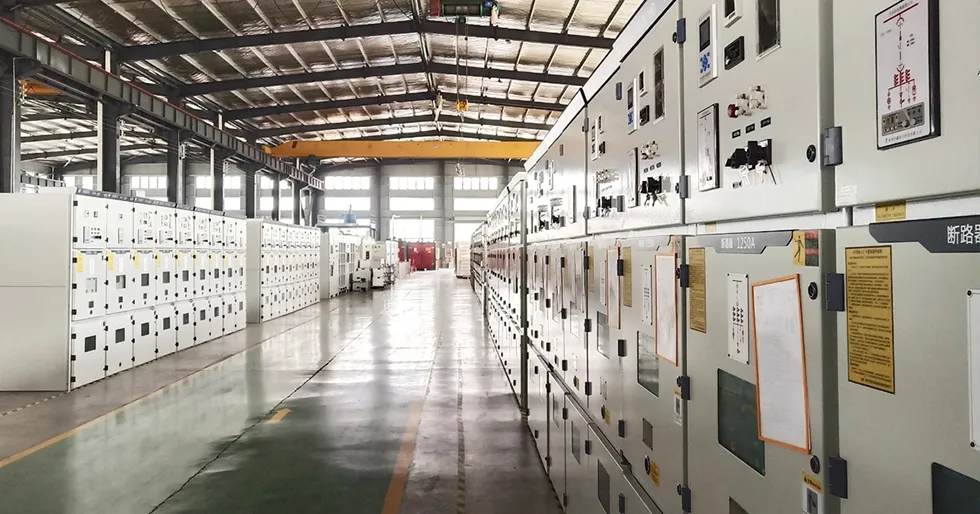

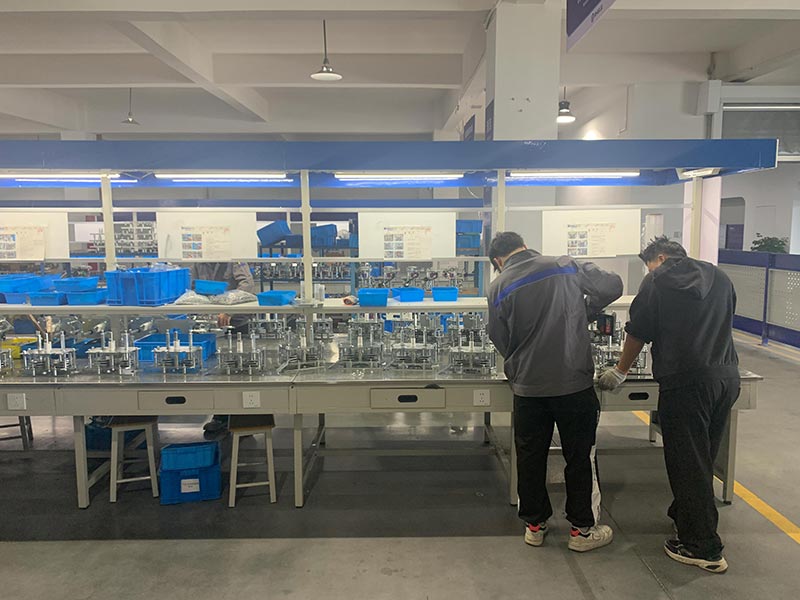

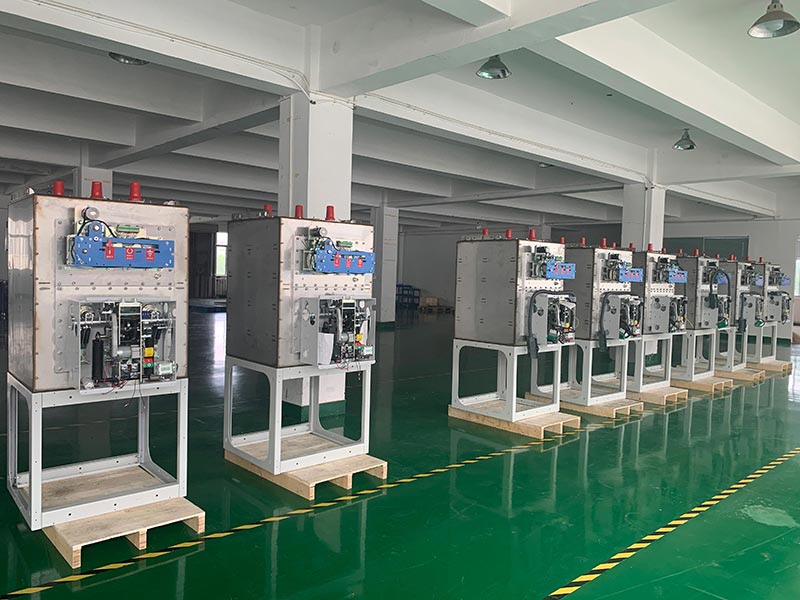

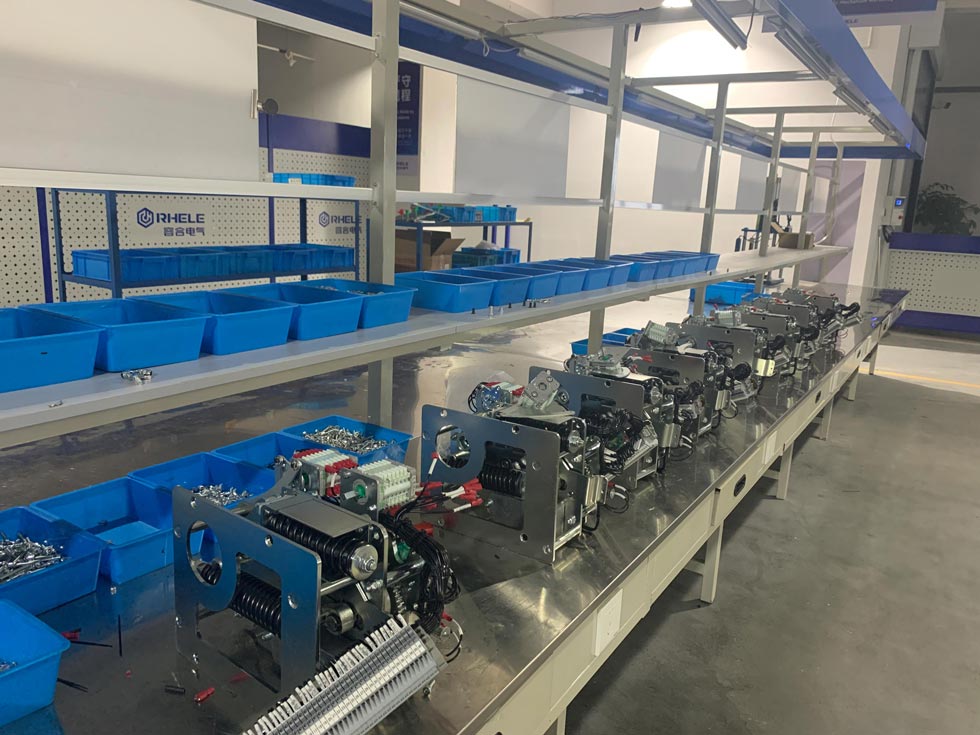

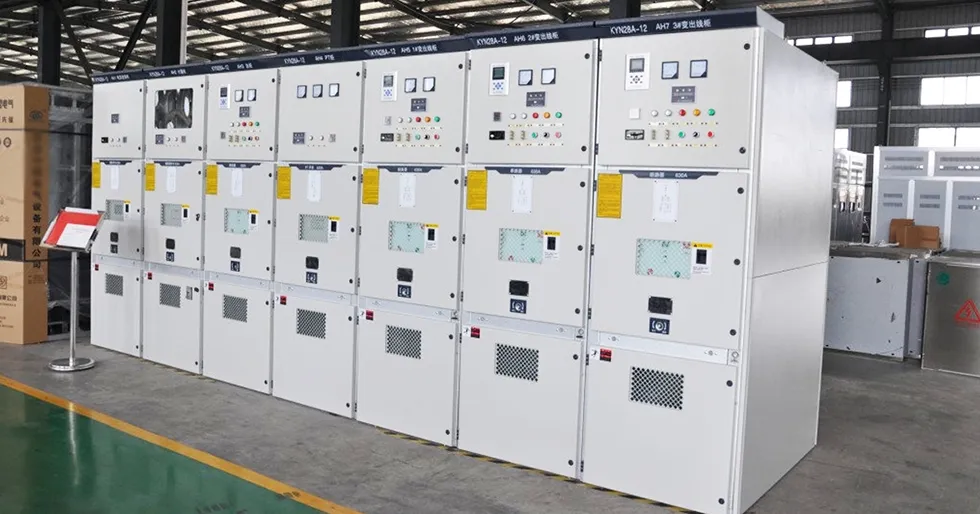

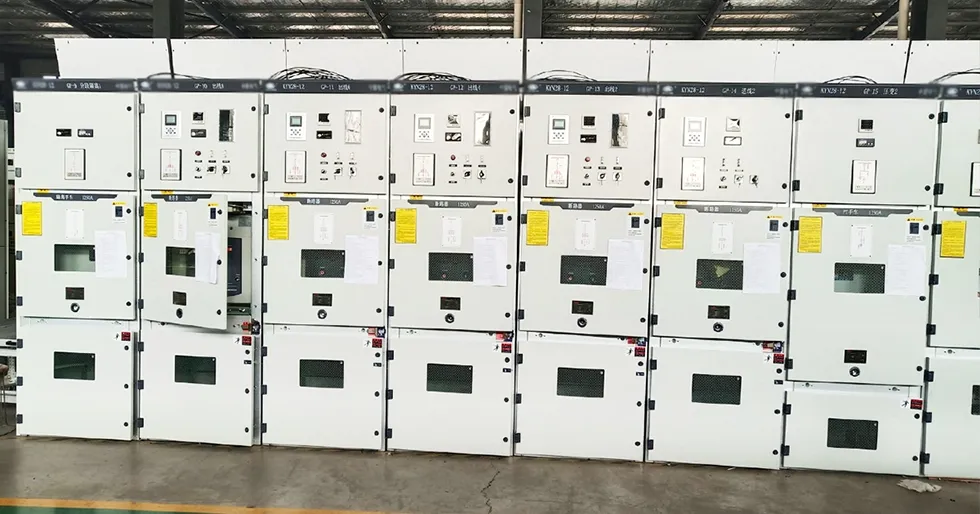

Vår fabrik
