Hur mellanspänningsställverk fungerar i kraftdistributionssystem

Ryggraden mellan generation och konsumtion

Gå genom vilken modern stad som helst och du kommer att passera dussintals installationer som är beroende avmellanspänningsställverkutan att någonsin sett en. De sitter inne i omärkta byggnader, bakom stängsel för transformatorstationer, i källare i kommersiella torn och i utkanten av industriparker. De är de elektriska noderna där kraften övergår från spänning på transmissionsnivå till den spänning som fabriker, datacenter, sjukhus och flerfamiljshus faktiskt använder.

Mellanspänningsställverk upptar en specifik plats i kraftdistributionskedjan. Den sitter mellan högspänningsnätet – 110 kV, 220 kV eller 400 kV ledningar som bär kraft över långa avstånd – och lågspänningsdistributionsnätet på 400 V eller 230 V som ansluter till slutanvändarutrustning. Mellanspänningsområdet, vanligtvis definierat som spänningar över 1 kV och upp till 40,5 kV eller 52 kV beroende på vilken standard som tillämpas, är där bulkkraften delas upp och dirigeras till olika belastningar över en anläggning eller ett geografiskt område.

Den här artikeln förklarar hur mellanspänningsställverk fungerar på systemnivå, vilka funktioner det utför och varför de val som görs i ställverksspecifikationen påverkar säkerheten, tillförlitligheten och driftskostnaden för hela distributionsnätet nedströms.

Där mellanspänningsställverk sitter i systemet

För att förstå vad mellanspänningsställverk gör, hjälper det att spåra kraftens väg från nätet till en last.

En typisk industriell eller kommersiell anläggning får ström från det lokala elnätet vid mellanspänning – 10 kV, 11 kV, 20 kV eller 33 kV är vanliga beroende på land. Denna kraft kommer via jordkablar eller luftledningar och kommer in i anläggningens huvudväxel, som är ett mellanspänningsställverk. Därifrån rinner det genom effektbrytare och samlingsskenor till flera destinationer. Vissa matare går till transformatorer som sänker spänningen till 400 V för allmän distribution inom anläggningen. Andra matare kan tjäna stora motorer, kylaggregat eller kompressorer direkt på medelspänning eftersom belastningen är för stor för att kunna användas ekonomiskt vid låg spänning. Ytterligare andra matare kan ansluta till produktion på plats, till exempel gasturbiner eller reservdieselgeneratorer, eller till förnybara energikällor som solvärmare på taket.

Mellanspänningsställverket är kontrollpunkten för alla dessa kraftflöden. Den kan ansluta eller isolera varje matare individuellt. Det kan skydda varje matare från fel. Den kan dela upp bussen i separata sektioner för att förbättra tillförlitligheten. Och det ger de mät- och övervakningspunkter som anläggningens operatörer använder för att förstå vad deras elsystem gör vid varje given tidpunkt.

Kärnfunktioner förMellanspänningsställverk

Mellanspänningsställverk utför fyra grundläggande funktioner i ett kraftdistributionssystem. Att förstå var och en förklarar varför utrustningen är designad som den är.

Funktion ett: Växling under normala förhållanden

Den mest grundläggande funktionen hos alla ställverk är att ansluta och koppla från kretsar under normal belastning. En matare till en produktionslinje måste strömförsörjas när linjen är igång och strömlös för underhåll. En generatorströmbrytare måste stängas när generatorn kopplas in och öppna när den kopplas offline. En busskopplare behöver ansluta två sektioner av samlingsskena när en transformator tas ur drift och den återstående transformatorn måste försörja båda sektionerna.

Dessa växlingsoperationer är rutinmässiga, men de är inte triviala. Omkopplingsanordningen måste kunna avbryta fulllastströmmen utan överdriven ljusbågsbildning eller kontakterosion. Den måste kunna utföra denna operation tusentals gånger under sin livslängd. Och det måste göra det på ett sätt som inte äventyrar säkerheten för operatören som står framför panelen.

Vakuumbrytare hanterar denna uppgift för de flesta medelspänningstillämpningar idag. Vakuumbrytaren släcker ljusbågen inuti en förseglad keramisk flaska där det inte finns någon gas att jonisera, ingen olja att brytas ned och inget att underhålla. För applikationer med lägre kopplingsfrekvens kan lastbrytare – som är enklare och billigare än helkretsbrytare – användas för matare som inte förväntas bryta felström.

Funktion två: Felskydd

Om omkoppling under normala förhållanden är ställverkets rutinarbete, är felskydd dess kritiska uppgift. Ett fel – en kortslutning mellan faser, eller mellan en fas och jord – kan frigöra energi i en skala som är svår att visualisera. Strömmen vid felpunkten kan stiga till tiotusentals ampere i millisekunder. De termiska och mekaniska krafterna som genereras av denna ström kan förstöra utrustning, starta bränder och skada personal.

Ställverket måste upptäcka felet, avbryta strömmen och isolera den felaktiga delen innan någon av dessa konsekvenser inträffar. Detta kräver tre saker för att fungera tillsammans: ett skyddsrelä som känner av den onormala strömmen, en strömbrytare som kan avbryta den och en systemdesign som begränsar sidoskador på friska delar av nätverket.

Skyddsreläer för mellanspänning har blivit allt mer sofistikerade. Moderna numeriska reläer kan skilja mellan olika typer av fel, skilja mellan fel på deras skyddade matare och fel nedströms, och registrera vågformsdata som hjälper ingenjörer att förstå vad som hände efter händelsen. Men reläet kan bara skicka en utlösningssignal. Strömbrytaren måste sedan fysiskt separera sina kontakter mot de fulla elektromagnetiska krafterna från felströmmen, släcka ljusbågen som bildas mellan dem och återställa sin dielektriska styrka tillräckligt snabbt för att förhindra återantändning. Detta är vad en vakuumbrytare med en nominell kortslutningsbrytström på 25 kA eller 31,5 kA är konstruerad och testad för att göra.

Funktion tre: Isolering för säkerhet

Felskydd rensar farliga förhållanden automatiskt. Isolering är en avsiktlig åtgärd som vidtas för att göra utrustning säker för människor att arbeta på.

När ett underhållsteam behöver komma åt en transformator, en kabelavslutning eller en strömbrytare i sig behöver de ett synligt, verifierbart avbrott i kretsen. De måste veta att kretsen inte kan återaktiveras av misstag. Och de behöver utrustningen vara ansluten till jord så att eventuell kvarvarande eller inducerad spänning inte kan utgöra en fara.

Mellanspänningsställverk ger detta genom kombinationen av strömbrytare, frånskiljare och jordningsbrytare, alla förreglade så att driften måste följa en säker sekvens. Operatören måste först öppna strömbrytaren, sedan öppna frånskiljaren för att skapa ett synligt isoleringsgap, sedan stänga jordningsbrytaren för att jorda den isolerade sektionen. De mekaniska förreglingarna förhindrar att något av dessa steg utförs ur funktion. Detta är det "fem förebyggande" förreglingssystemet som är standard på alla modernamellanspänningsställverk.

Funktion fyra: Mätning och övervakning

Inget distributionssystem kan hanteras utan data. Aktuella mätningar talar om för skyddsreläerna vad systemet gör. Spänningsmätningar möjliggör övervakning av strömkvalitet och synkroniseringskontroller. Energimätningar ligger till grund för fakturering och kostnadsfördelning. Och i allt högre grad används tillståndsövervakningsdata från själva ställverket – temperatur, partiell urladdning, mekanismens gångtid – för att förutsäga när underhåll behövs innan ett fel inträffar.

Mellanspänningsställverk integrerar alla dessa mätfunktioner. Strömtransformatorer och spänningstransformatorer är monterade i kabelutrymmet eller på samlingsskenorna. Deras sekundära utgångar är anslutna till skyddsreläer, mätare och givare i lågspänningsfacket. I moderna installationer kommunicerar dessa enheter via digitala protokoll som IEC 61850, Modbus eller Profibus till anläggningens centrala SCADA eller energiledningssystem. Ställverkspanelen är både en kraftenhet och en datakälla.

Ställverkskonfigurationer i distributionssystem

Det fysiska arrangemanget av ställverkspaneler i ett distributionssystem är inte godtyckligt. Det återspeglar anläggningens verksamhetsfilosofi och tillförlitlighetskraven för de laster som betjänas.

Enkel samlingsskena

Den enklaste konfigurationen är en enda samlingsskena med alla inkommande och utgående matare anslutna till den. En enda transformator försörjer bussen. Om transformatorn går sönder eller tas ur drift för underhåll förlorar alla belastningar på den bussen ström. Denna konfiguration är låg i kostnad och enkel att använda, men den erbjuder ingen redundans. Den används där konsekvensen av ett leveransavbrott är acceptabel – en liten kommersiell byggnad, en icke-kritisk industriell process eller en tillfällig byggnadsförsörjning.

Sektionerad enkel samlingsskena

Genom att lägga till en busssektionsbrytare skapas två samlingsskenesektioner som kan fungera oberoende eller kopplas ihop. Varje sektion försörjs av sin egen transformator. Om en transformator går sönder stänger busskopplaren och den friska transformatorn försörjer båda sektionerna. Lasterna upplever ett kort avbrott under överföringen, men tjänsten återställs snabbt. Detta är den vanligaste konfigurationen för medelstora industrianläggningar och kommersiella anläggningar där viss driftstopp är acceptabel för underhåll men total förlust av leverans inte är det.

Main-Tie-Main

En main-tie-main-konfiguration placerar en busskopplare mellan två separata bussektioner, var och en med sin egen inkommande huvudbrytare och transformator. Kopplingen är normalt öppen. Om någon av transformatorerna tappas stänger kopplingen automatiskt eller genom operatörsåtgärd. Denna konfiguration erbjuder högre tillförlitlighet än en enkel sektionerad buss eftersom kopplardriften kan automatiseras och överföringen kan ske utan operatörsingripande. Den används i kritiska anläggningar som sjukhus, datacenter och kontinuerliga processindustrianläggningar.

Ring Main Unit (RMU) Konfiguration

För distributionsnätverk som betjänar flera geografiskt spridda laster – ett universitetsområde, ett stadsdistributionsnätverk, ett vindkraftsuppsamlarsystem – är konfigurationen av ringhuvudenheten standardlösningen. Flera RMU-paneler är anslutna i en ring, där varje panel vanligtvis innehåller två lastbrytare för ringmatarna och en strömbrytare eller säkrad brytare för den lokala transformatorn. Kraften kan flöda i båda riktningarna runt ringen. Om ett kabelfel uppstår någonstans på ringen, kan de två RMU-panelerna intill felet isolera den skadade sektionen, och alla andra belastningar fortsätter att få ström från den friska sidan av ringen. Denna arkitektur ger en nivå av leveranstillförlitlighet som ett radiellt system inte kan matcha, till en kostnad som är mycket lägre än att duplicera hela leveransinfrastrukturen.

COTENELE levererar 24 kV SF₆-fria RMU:er för ringhuvudapplikationer, med torr luft som isoleringsmedium i en förseglad tank i rostfritt stål. RMU-modulerna – inkommande, utgående, transformatorskydd, busskopplare och direktmätning – är byggda av standardiserade, typtestade underenheter som kan konfigureras för att matcha projektets enkellinjediagram.

Övergången till SF₆-fri i distributionsställverk

En viktig utveckling inom mellanspänningsställverk under det senaste decenniet har varit övergången från SF₆-gas som ett isolerande och ljusbågsdämpande medium. Detta är särskilt relevant för gasisolerade ställverk och ringhuvudenheter, där SF₆ traditionellt användes för att fylla den förseglade tanken som omsluter alla spänningsförande delar.

Drivkraften för denna övergång är miljöreglering, framför allt EU:s F-gasförordning som nu förbjuder nya SF₆-växlar upp till 24 kV på den europeiska marknaden. Men övergången stöds också av ljudteknisk logik. Torr luft och kväve har noll global uppvärmningspotential, kräver ingen speciell hantering vid slutet av livet, och eliminerar den administrativa bördan av F-gas-registrering och läckagerapportering. Vakuumavbrott, som har varit standarden för kretsbrytarapplikationer i årtionden, ger den ljusbågssläckande funktionen utan någon gas alls.

För en anläggningsoperatör är den praktiska skillnaden mellan en SF₆RMU och en torrluft-RMU minimal när det gäller elektrisk prestanda – båda är typtestade enligt samma IEC 62271-200-standard. Skillnaden visar sig i operativa procedurer. En torrlufts-RMU med en förseglad livslängdstank har inget gastryck att övervaka, inget påfyllningsschema att upprätthålla och ingen återvinning av uttjänt gas att ordna. För en allmännyttig eller industriell operatör som hanterar hundratals transformatorstationer har denna förenkling verkligt värde.

Designa ett distributionssystem: ställverksspecifikationen

För ingenjörer som specificerar mellanspänningsställverk definierar flera beslut den slutliga systemkonfigurationen.

Spänning och felnivå. Systemspänningen bestämmer ställverkets dielektriska utformning. Den tillgängliga felströmmen bestämmer den erforderliga kortslutningsbrytningskapaciteten. Båda upprättas av uppströms nätanslutningen och transformatorimpedansen. Att underspecificera felklassificeringen är farligt. Att överspecificera det medför onödiga kostnader. Rätt siffra kommer från en kortslutningsstudie.

Samlingsskena konfiguration. Valet mellan enkel samlingsskena, sektionerad samlingsskena och main-tie-huvudkonfigurationer beror på tillförlitlighetskravet och budgeten. Konfigurationer med högre tillförlitlighet ökar antalet paneler, kostnader och komplexitet, men de skyddar mot den enskilt vanligaste orsaken till långa avbrott: transformatorfel.

Strömbrytare kontra säkringskontaktor. För matare som förser transformatorer ger en strömbrytare både överbelastnings- och kortslutningsskydd. För matare som försörjer motorer kan en säkrad kontaktor vara mer ekonomisk och ge bättre skydd mot motorspecifika feltillstånd. Beslutet beror på belastningstypen och den erforderliga skyddskoordinationsnivån.

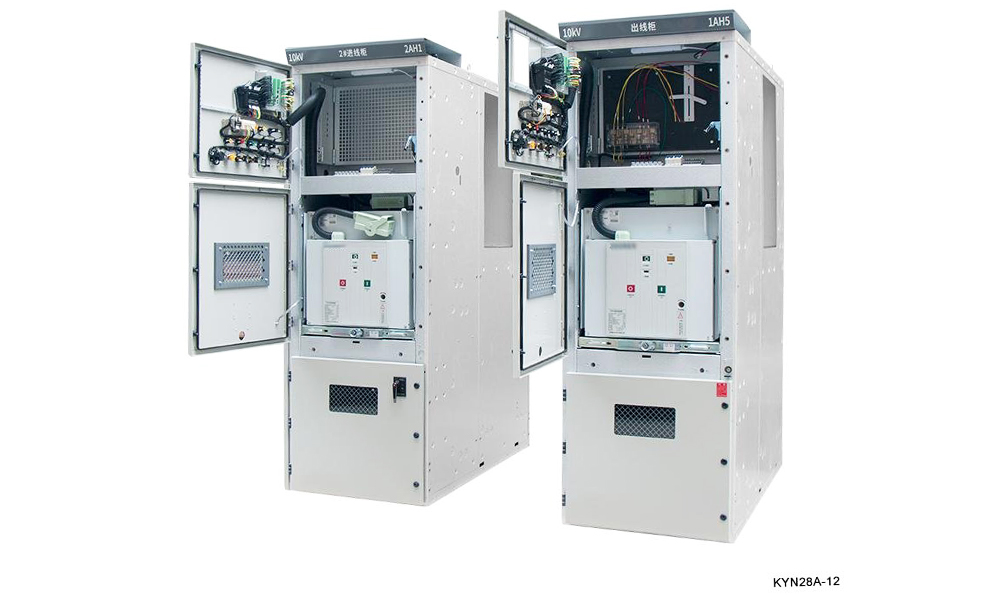

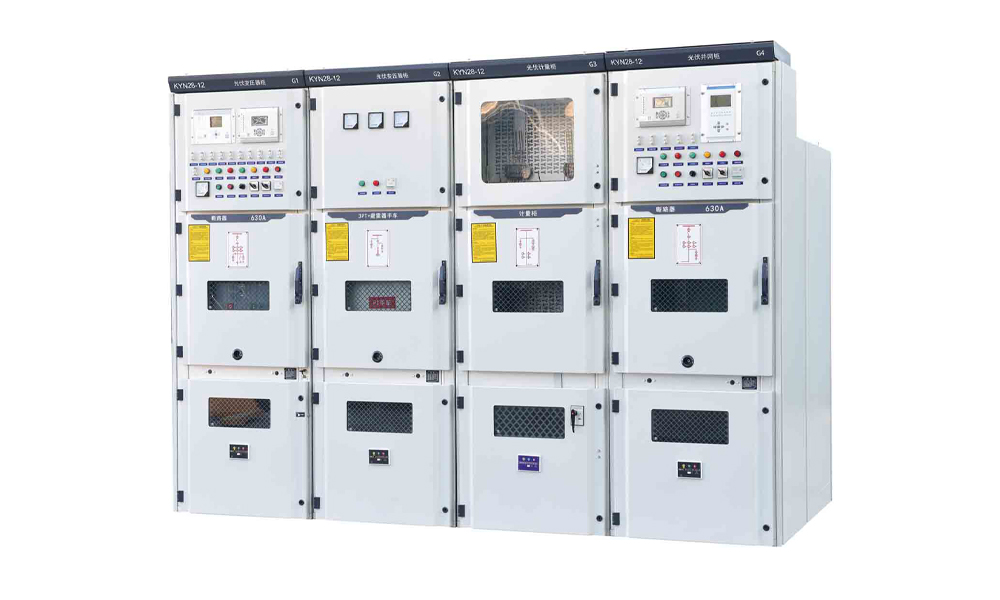

Fast kontra uttagbar. Fasta ställverk är enklare och lägre i kostnad, men allt underhåll på brytaren kräver att hela bussdelen bryts. Utdragbart ställverk gör att en brytare kan tas ut för underhåll medan bussen förblir spänningssatt. För kritiska anläggningar där driftstopp är extremt dyrt är den utdragbara konfigurationen vanligtvis motiverad.

Integration och kommunikation. Ställverket ska ha gränssnitt mot anläggningens skydds- och kontrollsystem. Kommunikationsprotokollet, typen och mängden av ström- och spänningstransformatorer, och hjälpströmförsörjningen för skyddsreläer och styrkretsar måste alla definieras i specifikationen.
