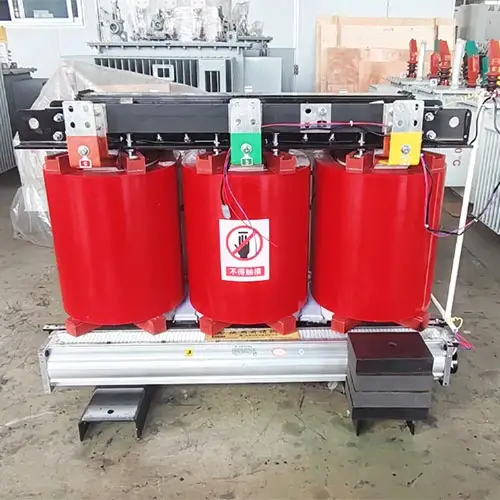

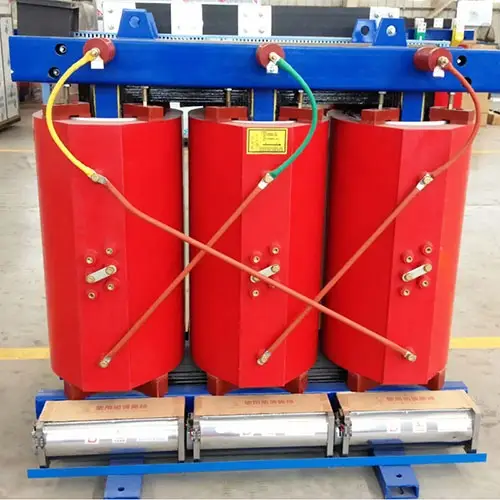

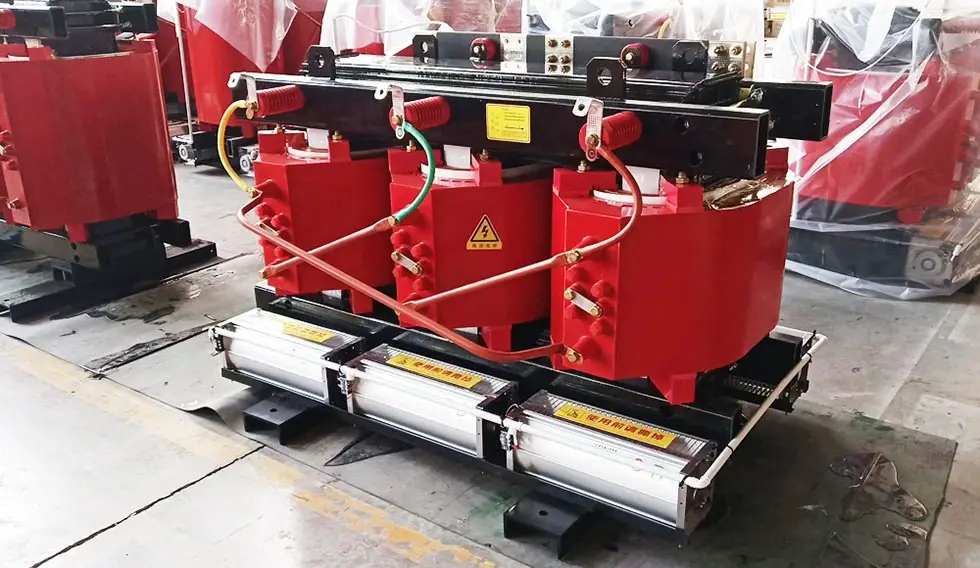

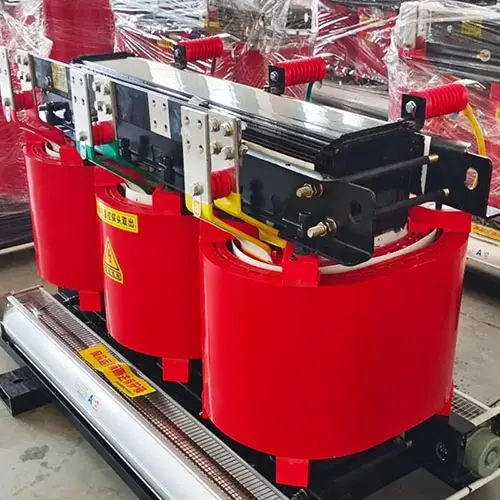

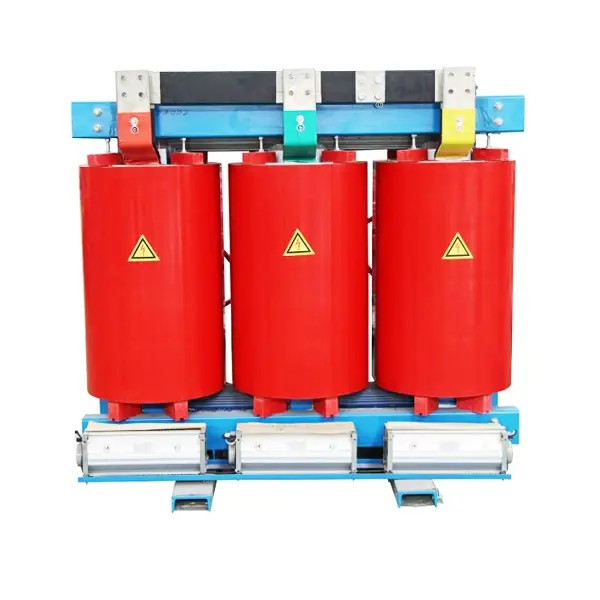

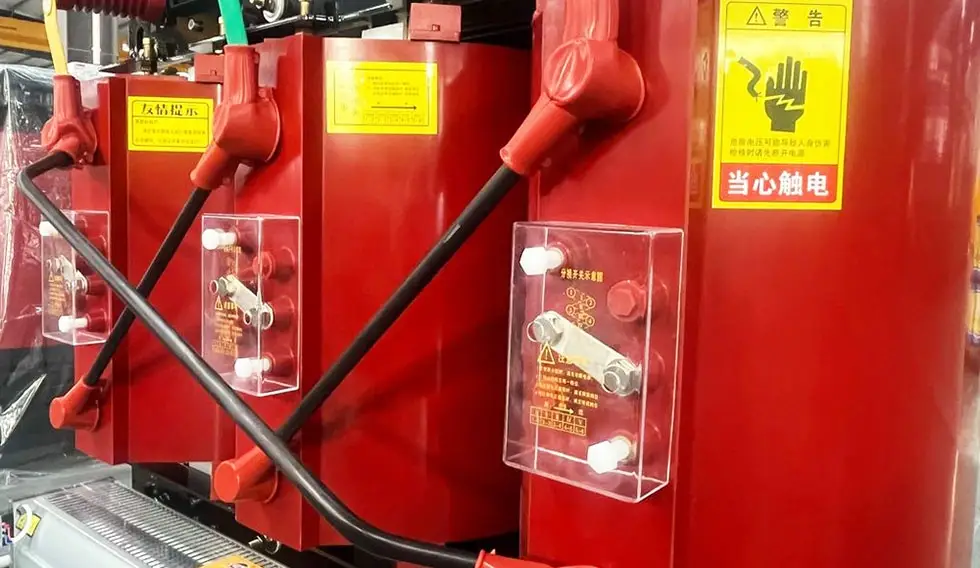

20KV torr typ elektrisk distributionstransformator

20KV torr typ elektrisk distributionstransformator

Cotenele är en stor tillverkare och exportör för20KV torr typ elektrisk distributionstransformatorfrån Kina. Våra 20KV torr-typ transformatorer har egenskaper avlängre strömförsörjningsradie, lägre spänningsfall, minskade linjeförluster och mindre förbrukning av icke-järnmetaller. Dessa 20kV torrtypstransformatorer används i allt högre grad i höghus, kommersiella centra, petrokemiska anläggningar, gruvor, kraftverk, flygplatser och många andra platser.

De20KV torr typ elektrisk distributionstransformatorsom tillverkas av Cotenele företaget är en viktig utrustning i 20kV kraftdistributionssystemet. Dess spänningsnivå ligger mellan 10kV och 35kV. Den kompenserar för bristerna hos 10kV kraftdistributionsledningar och är en viktig rekommenderad kraftdistributionsprodukt av State Grid Corporation i Kina och olika provinser. Transformatorn av torr typ på 20 kV använder huvudsakligen solida isoleringsmaterial och ett luftkylningssystem. Det har denutmärkt säkerhetsprestanda, bra miljökompatibilitet, låga underhållskrav, och är allt populärare i moderna kraftdistributionssystem. Till skillnad från oljenedsänkta transformatorer har torra transformatorer inga problem som oljeläckage, brandrisker och miljöföroreningar. Våra 20KV Dry-typ transformatorer uppfyller relevanta internationella standarderIEC 60076-11 och IEEE C57.12.01.

Huvudsakliga tekniska parametrar

Driftsvillkor

Normala servicevillkor:

1. Höjd: ≤1000m (standardtyp)

2. Omgivningstemperatur:

3. Max: +40°C

4. Minimum: -25°C (torrtyp utomhus); -5°C (torr inomhustyp)

5. Maximalt månadsmedelvärde: 30°C

6. Högsta årliga medelvärde: 20°C

7. Relativ luftfuktighet: Bör vara under 93 %; ingen kondens på spolens ytor

8. Strömförsörjning: Trefasspänningen bör vara ungefär symmetrisk; spänningsvågformen bör vara ungefär sinusformad

Särskilda villkor:

För höjder över 1000m kan en höjdmodifierad (platå) torrtypstransformator levereras.

Vad är en 20kV torrtransformator?

A 20kV torr-typ transformatorär en transformator med en primär märkspänning på 20kV, vars kärna och lindningar inte är nedsänkta i isolerande olja. Istället förlitar man sig påluftkonvektion för kylning—Därav namnet "torrtyp." Enkelt uttryckt är kärnan och spolarna inte oljefyllda; de är solidisolerade, vanligtvis med epoxiharts.

Dess arbetsprincip bygger påelektromagnetisk induktion. När den primära (högspännings) lindningen aktiveras med en växelström, alstras ett växelmagnetiskt flöde i järnkärnan. Detta flöde länkar till den sekundära (lågspännings) lindningen och inducerar en elektromotorisk kraft (EMF) i den. Genom att välja lämpligt förhållande mellan primär- och sekundärlindningsvarv kan ingångsspänningen på 20 kV reduceras (eller ökas) till den önskade utspänningen, såsom 0,4 kV, 10 kV eller andra spänningsnivåer.

Den interna strukturen består huvudsakligen av följande delar:

1. Kärna:tillverkad av kallvalsade, spannmålsorienterade elektriska stållamineringar med 45° helgeringsförband för att minska förlusterna. Kärnan kläms fast med hjälp av hålfria band och stela dragplåtsmekanismer, och dess yta är ofta belagd med ett speciellt harts för fukt- och rostskydd.

2. Lindningar:lågspänningslindningen (LV) lindas med kopparfolie i full bredd på en dedikerad folielindningsmaskin, med två axiella kylkanaler per kolumn. Högspänningslindningen (HV) använder en sektionerad skiktstruktur med en axiell kylkanal. Båda lindningarna har kylkanaler av bikaketyp med standardiserade kanalplattor av metall för god värmeavledning.

3. Isoleringssystem:en isoleringscylinder placeras mellan HV- och LV-lindningarna för att ge elektriskt spelrum. Hela spolaggregatet ärvakuumgjuten med epoxiharts, bildar en tät, tomrumsfri solid struktur som erbjuder hög mekanisk styrka, utmärkt elektrisk isolering och överlägsen fuktbeständighet.

4. Temperaturkontrollsystem:inbyggda temperatursensorer (vanligtvis placerade i den övre delen av LV-spolarna) övervakar kontinuerligt lindningstemperaturerna. Systemet ger en automatisk sekventiell (cyklisk) visning av varje fass temperatur, med larm- och utlösningskontakter för övertemperaturskydd.

Produktegenskaper

Transformatorn av torrtyp på 20 kV uppvisar följande anmärkningsvärda egenskaper:

1. "Tre låg och tre toppar":låga förluster, lågt ljud, låg partiell urladdning; hög mekanisk styrka, hög elektrisk styrka och hög termisk uthållighet.

2. Säker och miljövänlig:brandskyddande, explosionssäker, icke-förorenande; kan installeras direkt vid lastställen.

3. Kraftig kortslutningsförmåga:den epoxigjutna kroppen har en tät struktur som motstår kortslutningselektrodynamiska krafter utan skador.

4. Låg partiell urladdningsnivå:kan kontrolleras under 10pC (vissa premiumprodukter når <5pC).

5. Utmärkt fuktbeständighet:kan fungera normalt vid 100 % luftfuktighet; ingen förtorkning krävs efter en avstängning innan strömförsörjning.

6. Hög överbelastningskapacitet:kan kontinuerligt köras med 120 % belastning utan forcerad luftkylning; med forcerad luftkylning (AF) klarar den 150 % märklast.

7. Underhållsfri:låga förluster och ekonomisk drift; i princip underhållsfri.

8. Kompakt och lätt:litet fotavtryck och låga installationskostnader.

Produktklassificering för 20kV torrtypstransformator

Produktfördelar

1. Förbättrad leveransprestanda:utökat överföringsavstånd, minimerad spänningsminskning och lägre linjeförluster resulterar i överlägsen effektkvalitet.

2. Betydande energieffektivitet:med exceptionellt låga tomgångs- och lastförluster, vilket helt uppfyller de stränga kraven från den senaste tidenGB20052-2024energieffektivitetsstandard.

3. Flexibel installation:kan decentraliseras vid lastcentraler utan behov av oljeinneslutningsgropar eller brandväggar, vilket minskar kapitalinvesteringarna.

4. Låga driftskostnader:underhållsfri design leder till låga totala driftskostnader.

5. Hög tillförlitlighet:hög mekanisk styrka, bra seismisk prestanda och utmärkt blixtimpulsmotståndsförmåga.

6. Stark anpassningsförmåga:okänslig för fukt och damm, lämplig för tuffa miljöer med höga brandskyddskrav, fluktuerande belastningar eller förorenade/fuktiga förhållanden.

Applikationsscenarier

20kV torrtypstransformatorer används ofta i:

1. Stadsinfrastruktur:stadsnätsuppgraderingar, höghus, affärscentra, kommersiella komplex

2. Offentliga anläggningar:teatrar, sjukhus, hotell, skolor

3. Transport:tunnlar, tunnelbanor, järnvägsstationer, hamnar, flygplatser

4. Kraftproduktion och distribution:kraftverk, underjordiska transformatorstationer, paketerade transformatorstationer, kraftverk

5. Industrisektorer:petrokemi, gruvdrift, fabriksverkstäder, CNC-maskiner

6. Förnybar energi och datacenter:vind, solcellsprojekt, molncentraler

7. Särskilda platser:laboratorier, stadstransformatorstationer i tätbefolkade områden och alla platser som kräver brand-/explosions-/fuktskydd

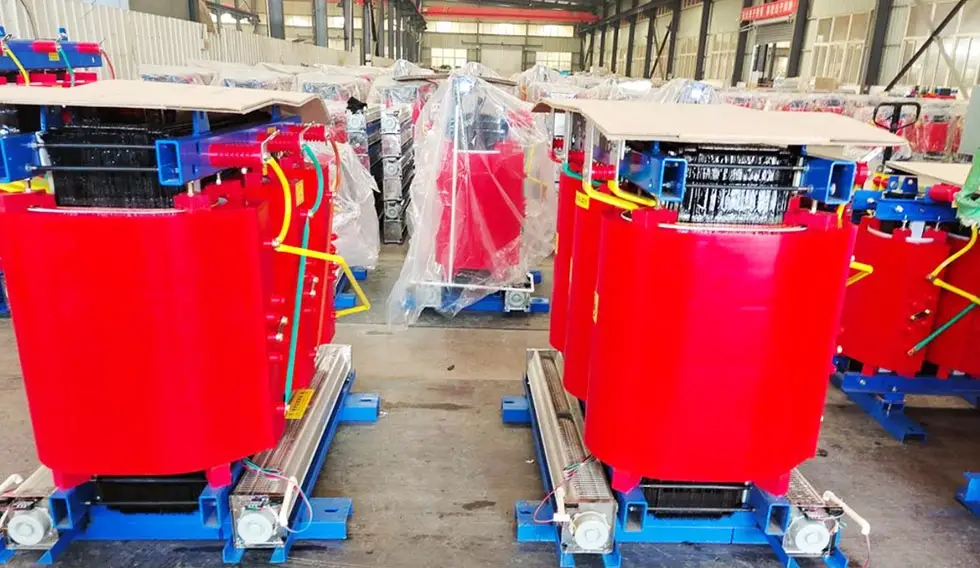

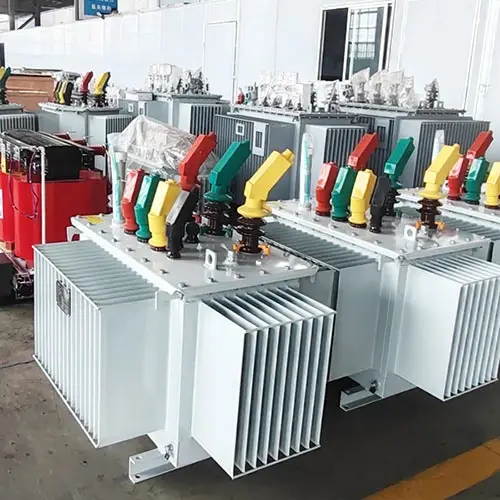

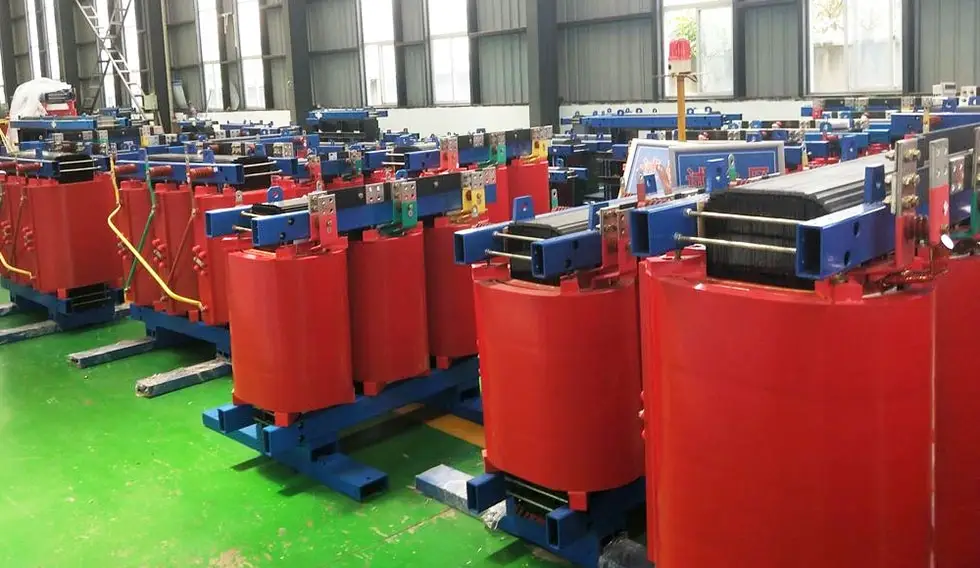

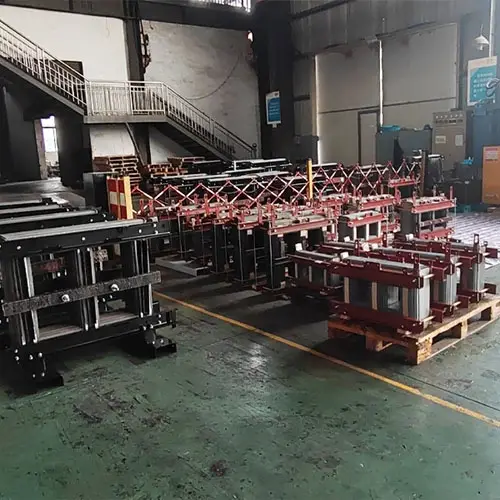

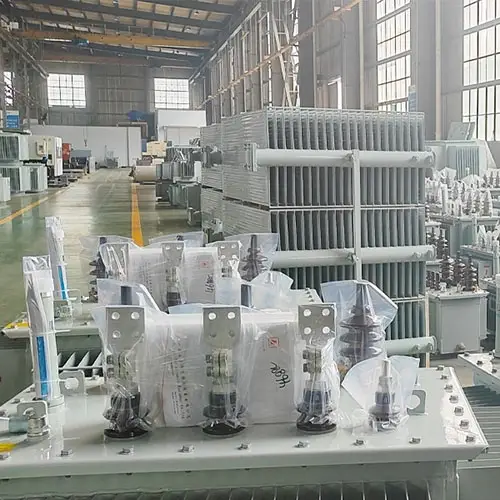

Workshop Show

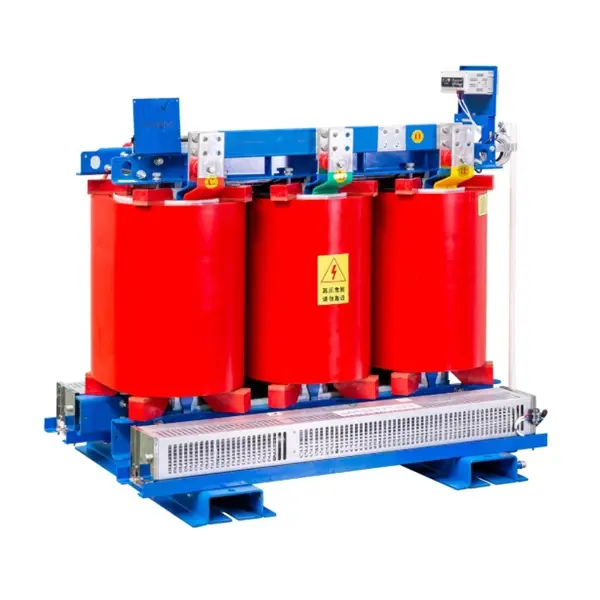

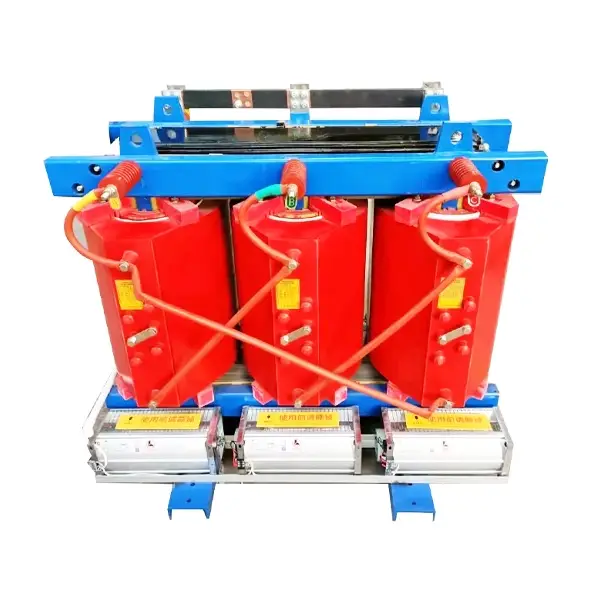

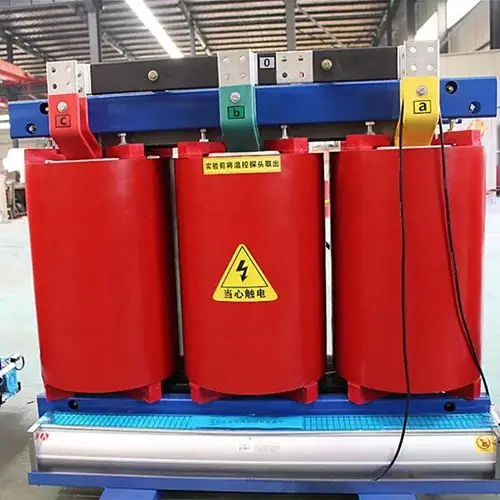

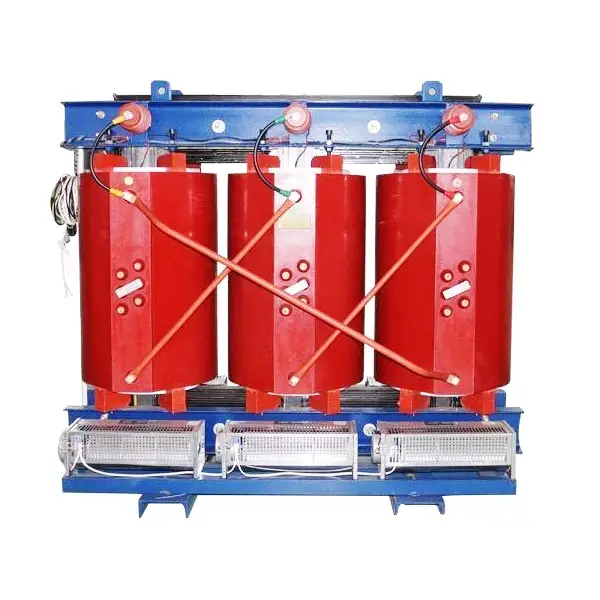

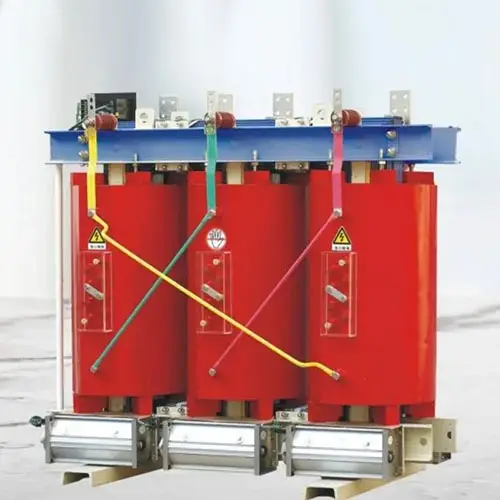

Produktutställning
