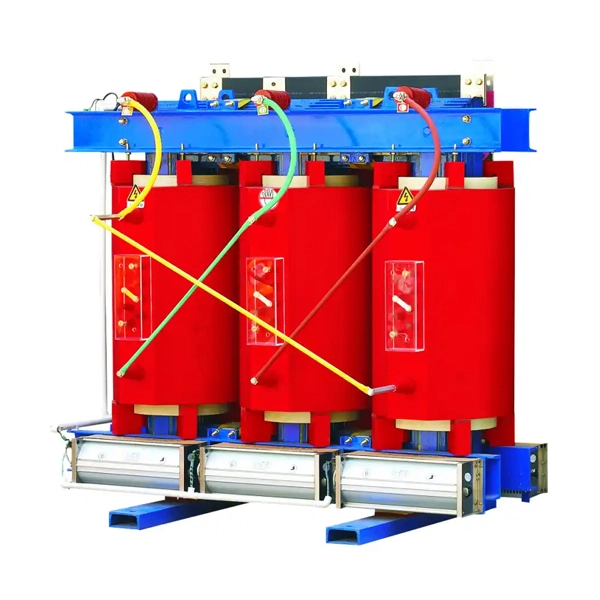

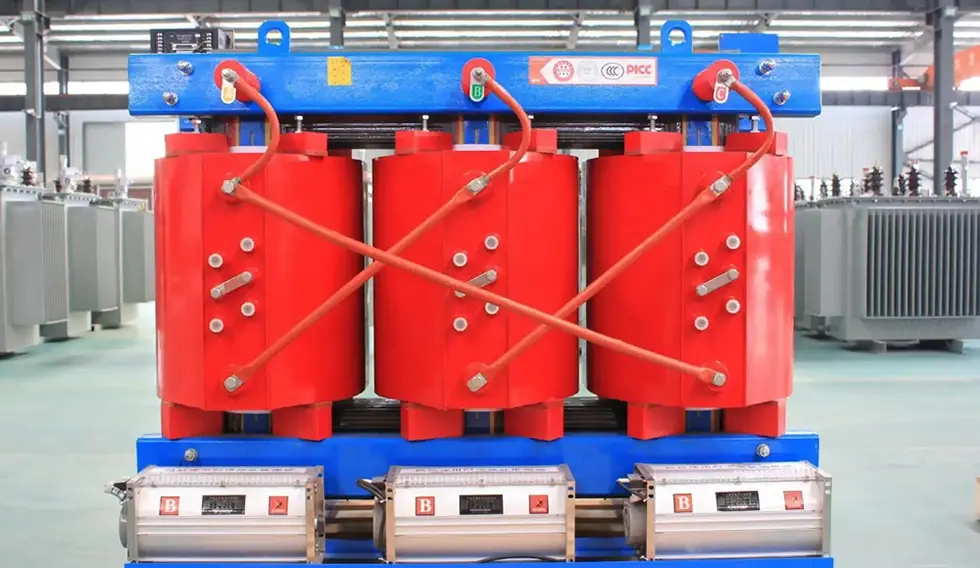

36KV Dry Type Power Transformator

I många år, som en stor transformatorexportör och tillverkare i Kina, har Cotenele tillhandahållit pålitlig och stabil36KV Dry Type Power Transformatortill kunder i länder och regioner som Afrika, Europa och Mellanöstern, och har fått enhälligt beröm från kunderna. Cotenele 36kV-serien torr-typ krafttransformatorer har egenskaperna hoslåg förlust, lågt brus, åskskydd, hög kortslutningstolerans och vackert utseende. Produkten har avancerade monterings- och tillverkningsprocesser, pålitlig och utmärkt tillbehörskvalitet. Den har fyra fjärrfunktioner:fjärrkommunikation, fjärrtestning, fjärrjustering och fjärrkontroll. Genom datorfjärrkontroll kan fjärrövervakning av kraftverket uppnås utan behov av kontorstjänstgöring på plats. Alla Cotenele 36KV-serien torr-typ krafttransformatorer uppfyller internationella och nationella standarder som t.exGB/T 1094.1-2013, GB/T 1094.11-2007, GB/T 10228-2015, IEC60076-1:2011, IEC60076-11:2018etc.

Servicevillkor för 36KV Dry-Type Power transformatorer

Huvudsakliga tekniska parametrar

SC(B)10-serien 36kV torr-typ transformator tekniska parametrar (35/0,4kV)

SC(B)10-serien 36kV torr-typ transformator tekniska parametrar (35/10kV)

SC(B)11-serien 36kV torr-typ transformator tekniska parametrar

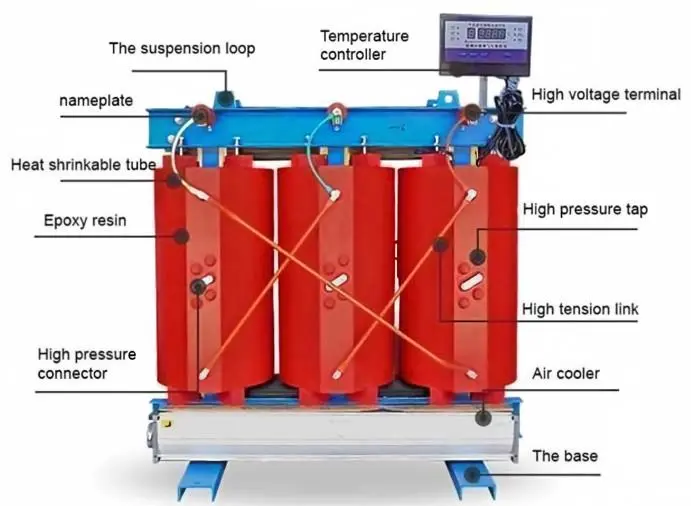

Intern struktur för 36kV-serien torr-typ krafttransformatorer

En 35kV torr-typ transformator består huvudsakligen av följande komponenter:

1. Kärna

Tillverkad av högkvalitativa, högpermeabilitetskornorienterade kallvalsade kiselstålplåtar, monterade i ett 45° fullgeringssteg med steg. Kärnytan är inkapslad med epoxiharts för att minska ströflöde, förbättra magnetkretsfördelningen och lägre kärnbrus, tomgångsförlust och tomgångsström.

2. Högspänningslindning

Högspänningslindningen antar en sektionerad skiktad eller flerskikts cylindrisk struktur för att avsevärt minska mellanskiktsspänningen. Det är detvakuumgjuten med fylld epoxihartsför att minimera partiella urladdningar och förbättra den elektriska prestandan. DMD epoxi prepreg används mellan lagren och glasfibernätduk appliceras på ytan för att förbättra mekanisk styrka och kortslutningsmotståndsförmåga.

3. Lågspänningslindning

Lågspänningslindningen använder en folielindad struktur med axiella kylkanaler för att förbättra värmeavledningen. Ändarna är inkapslade med epoxiharts och helt härdade för att bilda en solid sammansättning.

4. Isoleringssystem

Epoxiharts eller andra hartsföreningar används som huvudisolering. Lindningarna gjuts under vakuum, och efter härdning bildar de en robust monolitisk struktur.

5. Kyla och temperaturövervakning

Utrustad med kylanordningar (naturlig luftkylning eller forcerad luftkylning) och temperatursensorer, och kan förses med ett omfattande temperaturdetekterings- och skyddssystem.

6. Andra komponenter

Högspänningsbussningsuttag, lyftöglor, övre och nedre klämramar, lågspänningsterminaler, namnskylt, gängkopplingar etc.

Produktegenskaper för 36kV-serien torr-typ krafttransformatorer

1. Brandsäker och flamskyddsmedel:Epoxiharts är i sig obrännbart och stöder inte eld; ingen explosionsrisk.

2. Miljövänligt:Ingen olja används, så det finns ingen risk för oljeförorening.

3. Hög mekanisk hållfasthet:De hartsgjutna lindningarna är robusta och har en stark kortslutningsförmåga.

4. Utmärkt elektrisk prestanda:Låga partiella urladdningsnivåer och höga impulsmotståndsnivåer (blixtnedslag och omkoppling).

5. Låga förluster och lågt ljud:Högkvalitativt kiselstål och avancerad kärnstapling minskar tomgångsförluster och hörbart ljud.

6. Bra överbelastningsförmåga:Klass F eller H isolering ger hög termisk uthållighet och tillåter betydande överbelastningsdrift.

7. Fukt- och dammbeständig:Lindningsytan är belagd med antikorrosionslack, vilket säkerställer stabil prestanda i dammiga eller fuktiga miljöer.

8. Enkelt underhåll:Ingen oljehantering; efter långvarig avstängning behövs endast en enkel torkbehandling. I princip underhållsfri.

9. Kompakt och lätt:Litet fotavtryck och lägre installationskostnader.

10. Intelligent temperaturkontroll:Valfritt smart temperaturövervakningssystem som automatiskt känner av och visar lindningstemperaturer, startar/stoppar kylfläktar och ger larm- och utlösningssignaler.

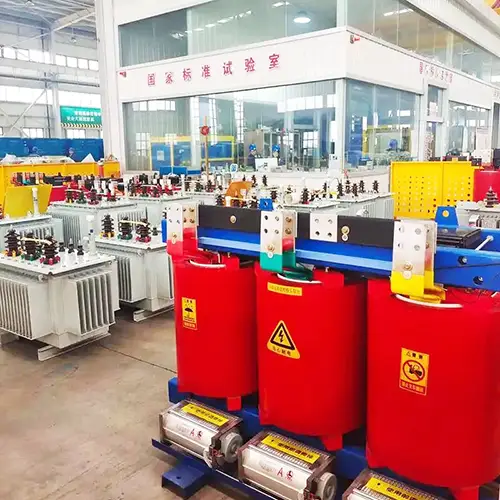

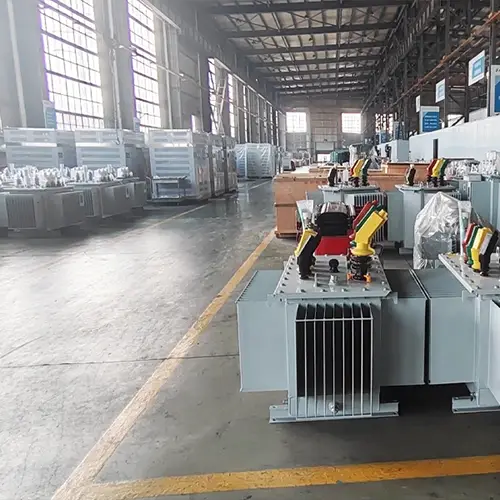

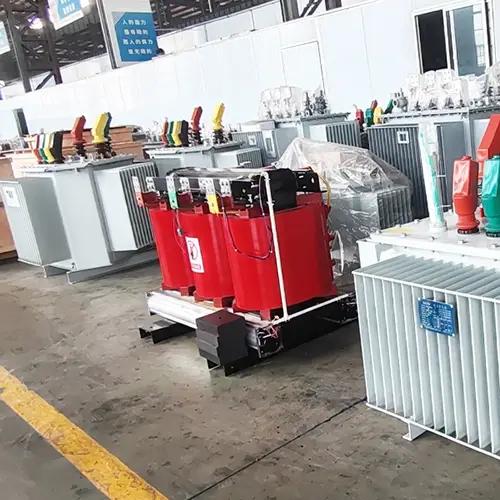

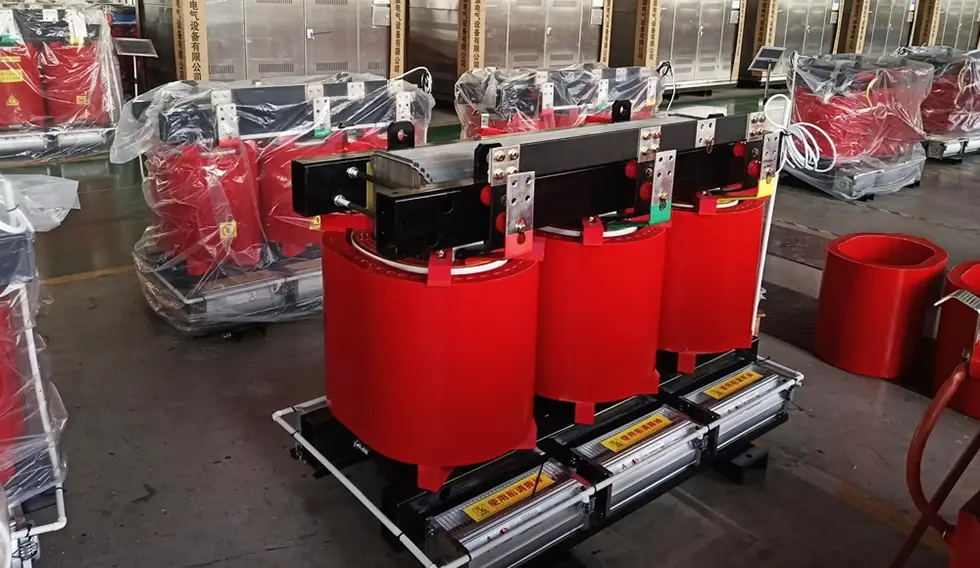

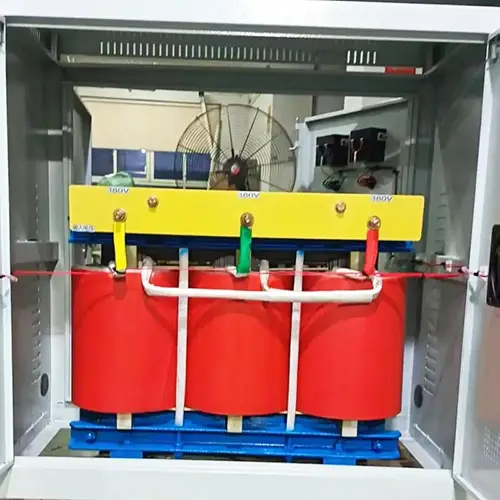

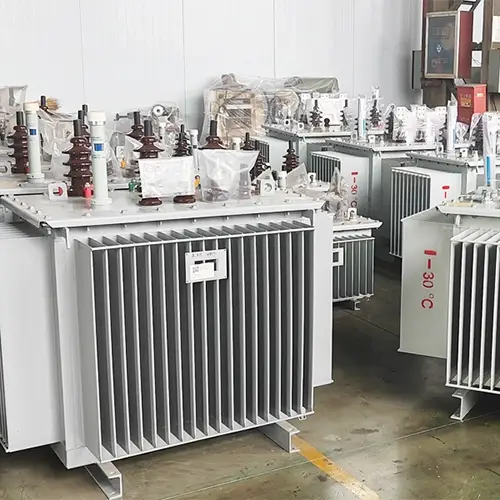

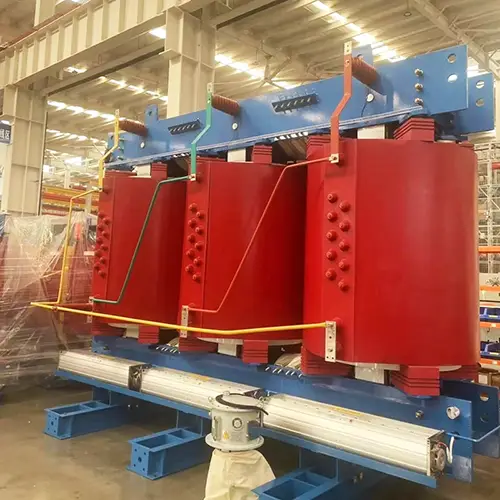

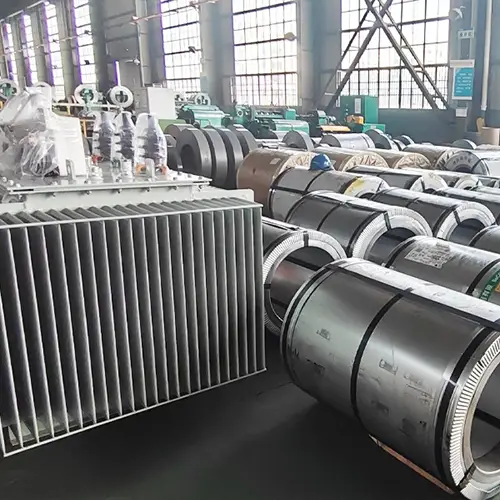

Workshop Show

Vanliga frågor (vanliga frågor)

F1: Vilken är den maximala tillgängliga kapaciteten för dina torra transformatorer i 36kV-serien?

S: Enligt den nationella standarden GB/T 10228 är det konventionella kapacitetsintervallet för 36kV torrtypstransformatorer 30-2500 kVA. Den senaste versionen av GB/T 10228 har dock utökat detta intervall till 25 000 kVA. Större kapacitet kan också anpassas utifrån specifika användarbehov.

F2: Kan dina torra transformatorer i 36kV-serien installeras utomhus?

S: Ja, utomhusversioner finns tillgängliga. Lämplig skyddsgrad måste dock väljas. Typiskt är IP00 kapslingsfri (inomhusanvändning), IP20 skyddar mot fasta föremål som är större än 12 mm och IP23 ger skydd mot regn och snö. För utomhusinstallation rekommenderas IP23 eller högre med extra skyddskåpa.

F3: Hur kyls dina torrtypstransformatorer i 36kV-serien, och hur mycket kan forcerad luftkylning öka deras effekt?

S: Kylningsmetoderna kan delas in inaturlig luftkylning (AN)ochforcerad luftkylning (AF). Under naturliga luftkylningsförhållanden kan transformatorn arbeta kontinuerligt med sin nominella kapacitet. Forcerad luftkylning kan öka uteffekten med upp till 50 % och är lämplig för intermittent överbelastningsdrift.

F4: Hur klassificeras energieffektivitetsnivåerna för Cotenele 36kV-serien torr-typ transformatorer?

S: Enligt den nationella standarden GB 20052-2024 "Minsta tillåtna värden och energieffektivitetsgrader för krafttransformatorer" är våra 36kV-serie torrtransformatorer indelade i tre energieffektivitetsgrader:Grad I, Grade II och Grade III. Betyg I är den högsta nivån med lägst förlust. Att välja en högre energieffektivitetsnivå kan avsevärt minska de långsiktiga driftskostnaderna.

F5: Vilka är de största skillnaderna mellan en 36kV torr-typ transformator och en 10kV torr-typ transformator?

S: Den största skillnaden ligger i spänningsnivån. Högspänningsklassificeringen för 36kV transformatorn är 36kV, som kan matas direkt från 36kV elnätet, vilket eliminerar en mellanliggande 10kV transformatorstationslänk och minskar systeminvesteringar och underhållskostnader. Dessutom kräver 36kV-nivån högre isoleringsstyrka, större elektriska spelrum och längre krypavstånd, vilket kommer att öka konstruktions- och tillverkningskostnaderna. Transformatorn av torr typ på 10 kV används oftare i konventionella distributionssystem.

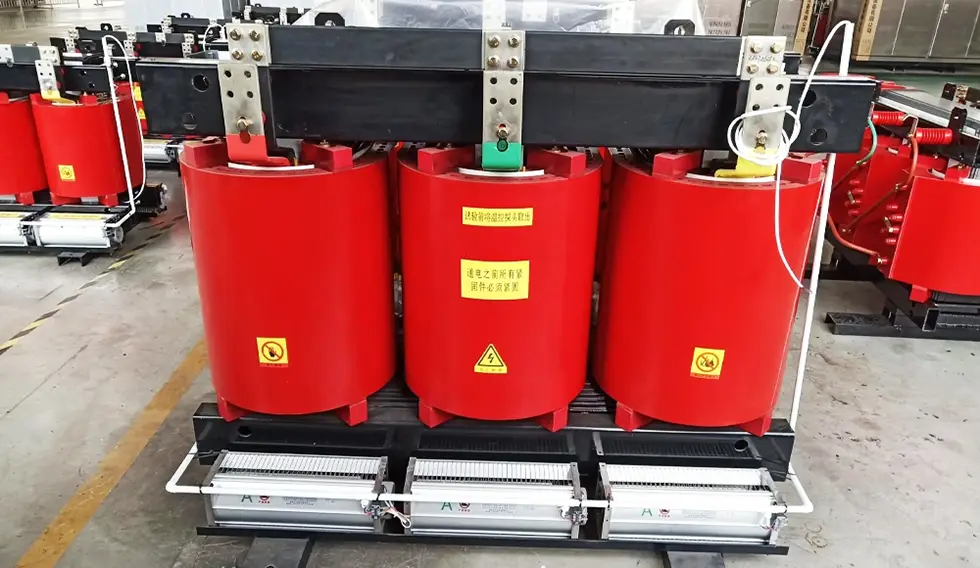

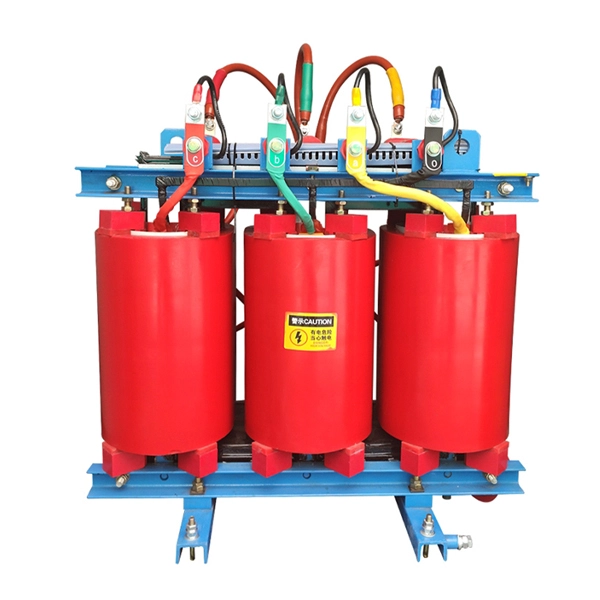

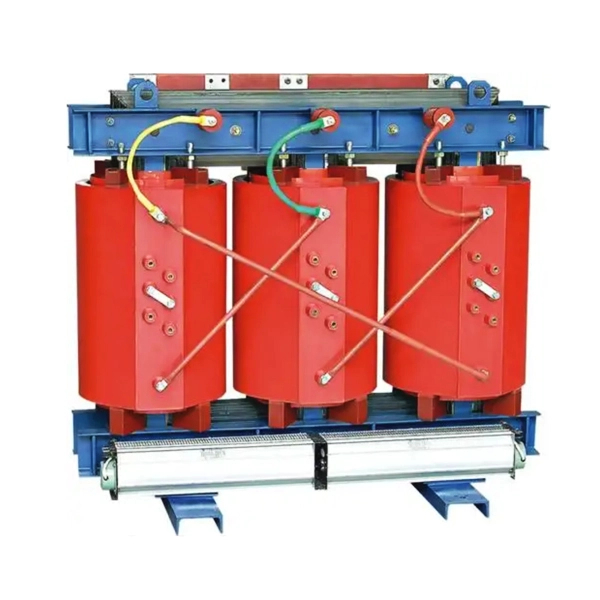

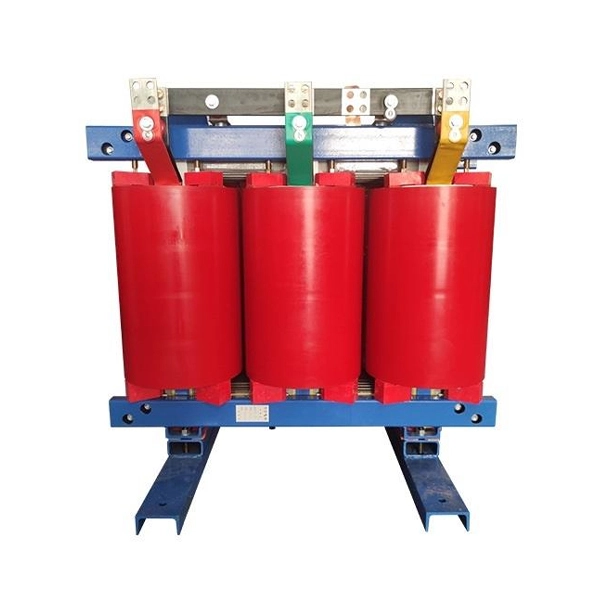

Produktutställning
