Mellanspänningsställverksapplikationer i datacenter och projekt för förnybar energi

Två branscher, ett gemensamt beroende

Datacenter och projekt för förnybar energi verkar ha lite gemensamt. Den ena är en klimatstyrd byggnad fylld med serverrack, där den primära utgången är digital information. Den andra är en vidsträckt utomhusanläggning som är utsatt för väder, där den primära uteffekten är elektrisk kraft som matas in i ett transmissionsnät.

Under ytan delar de dock ett kritiskt beroende: mellanspänningsställverk som fungerar felfritt under driftsförhållanden som skulle ha ansetts ovanliga för ett decennium sedan. Båda branscherna har vuxit med extraordinär hastighet. Båda möter ett intensivt tryck på projekttidslinjer och kapitalkostnader. Och båda specificerar allt mer SF₆-fri utrustning – datacenter som drivs av företagens hållbarhetsåtaganden, projekt för förnybar energi som drivs av logiken att ren generering inte bör vara beroende av infrastruktur med hög GWP.

Den här artikeln undersöker kraven på mellanspänningsställverk för dessa två sektorer i detalj. Fokus ligger på de tekniska kraven som driver utrustningsvalet, de konfigurationer som har visat sig effektiva och de dokumentations- och efterlevnadskrav som upphandlingsteam i båda branscherna nu anser vara obligatoriska.

Del ett: Datacenter

Den elektriska arkitekturen för ett modernt datacenter

Ett hyperskala datacenter är i grunden en elektrisk konverteringsanläggning. Strömmen kommer med hög eller medelspänning från elnätet, stegar ned genom flera transformationssteg och når slutligen serverrack med låg spänning med extraordinära krav på tillförlitlighet. Branschstandarden för drifttid – fem nior, eller 99,999 % tillgänglighet – tillåter drygt fem minuters driftstopp per år, inklusive allt planerat underhåll.

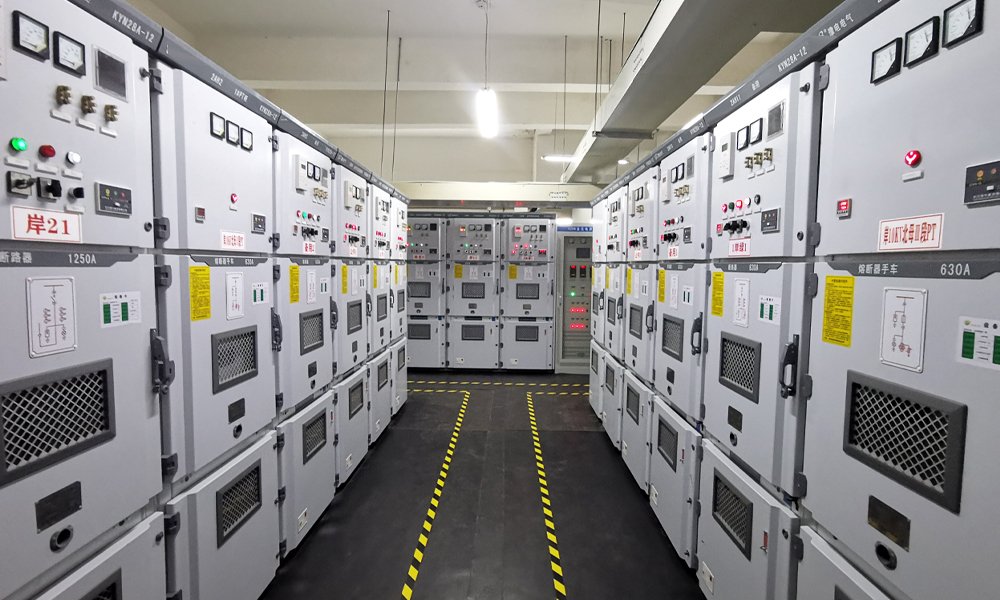

Mellanspänningsställverksitter i den kritiska knutpunkten mellan elförsörjningen och datacentrets interna distributionsnät. I en typisk arkitektur kommer matare från 10 kV till 36 kV in i anläggningens transformatorstation på plats, där mellanspänningsställverk ger inkommande matarskydd, primärskydd för transformatorer och omkoppling av busssektioner. Nedströms kan ytterligare mellanspänningsställverk betjäna stora kylanläggningar, UPS-inmatningsväxlar och parallellkopplade generatorer för reservkraftsystem.

Ställverket i denna arkitektur måste uppfylla flera krävande kriterier samtidigt. Det måste vara tillräckligt kompakt för att passa inom byggnadens fotavtryck, vilket är dyra fastigheter. Det måste vara tillräckligt tillförlitligt att underhållsinsatser mäts i timmar per decennium snarare än timmar per år. Och den måste kunna integreras med datacentrets byggnadsledningssystem och strömövervakningsplattform, vilket ger realtidsdata om switchens position, skyddshändelser och utrustningens tillstånd.

Varför vakuumbrytare är standard

Vakuumbrytaren har blivit standardvalet för mellanspänningsväxling i datacenter av skäl som är både tekniska och operativa.

Tekniskt sett släcker en vakuumbrytare ljusbågen inuti ett förseglat keramiskt hölje där det inte finns något att brinna, inget att försämra och inget att läcka. Frånvaro av gas innebär frånvaro av gasrelaterat underhåll. För en datacenteroperatör med en anläggning som kan köras i femton år utan större avstängning är all utrustning som kräver regelbunden vård ett ansvar. En vakuumbrytare med en M2-klass manövermekanism klassad för 10 000 mekaniska operationer kan fungera under hela anläggningens livslängd utan ett enda underhållsingrepp på själva brytaren.

Driftsmässigt är vakuumbrytare väl lämpade för belastningsprofilen för ett datacenter. Datacenterbelastningen är relativt stabil – servrar stannar och startar inte som industrimotorer – vilket innebär att brytarens elektriska uthållighet sällan testas av frekventa felavbrott. Det primära driftskravet är tillförlitlig växling vid planerade överföringar mellan energi- och generatorkällor, vilket är mekaniskt krävande men elektriskt okomplicerat. En väldesignad fjädermekanism med lagrad energi kan utföra denna funktion konsekvent i årtionden.

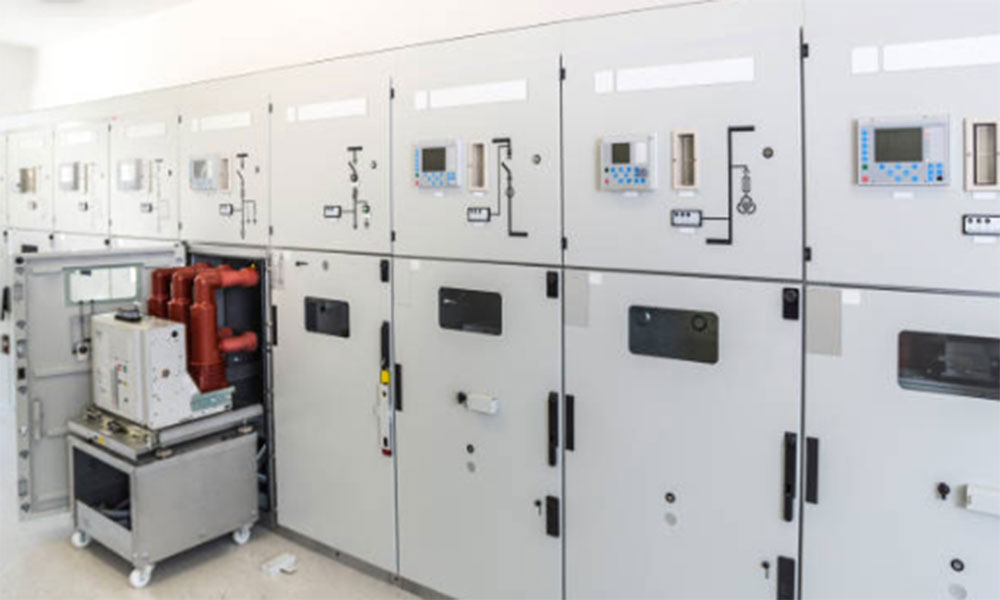

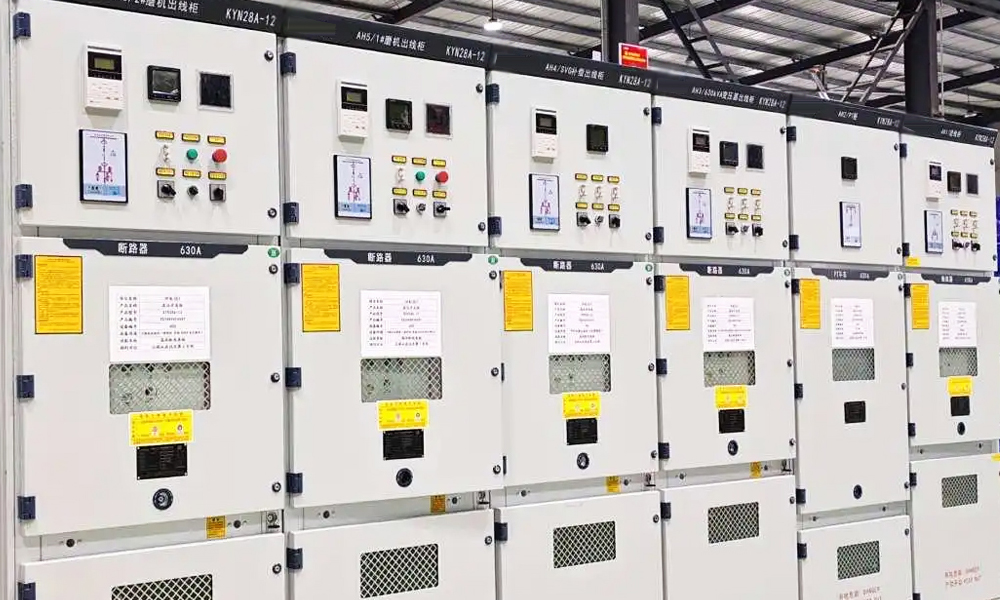

Den utdragbara konfigurationen som används i metallklädda ställverk som KYN28- eller KYN61-serien erbjuder ytterligare en fördel för datacenter: en brytare kan ställas ut till testet eller isoleras för inspektion utan att hela bussen strömlös. I en anläggning där stilleståndskostnaderna kan överstiga 100 000 USD per minut, kan bara denna underhållsfunktion motivera ställverksspecifikationen.

Övergången till SF₆-fri i datacentersektorn

Datacenteroperatörer har blivit några av de mest inflytelserika förespråkarna för SF₆-fria ställverk, och deras motivation är inte i första hand regelefterlevnad. Många av de största operatörerna – inklusive hyperscale molnleverantörer – har gjort offentliga åtaganden för att uppnå koldioxidneutralitet eller nettonollutsläpp inom detta decennium. SF₆, med sin globala uppvärmningspotential som är 24 300 gånger så stor som CO₂, är en direkt motsägelse till dessa åtaganden om den finns i den elektriska infrastrukturen i varje ny anläggning.

En enda mellanspännings-RMU- eller GIS-panel som innehåller några kilogram SF₆ representerar i sig inte en stor del av ett datacenters koldioxidavtryck. Men stora operatörer bygger dussintals anläggningar per år, som var och en innehåller flera ställverkspaneler. Den kumulativa SF₆-inventeringen över en global portfölj kan mätas i ton. Läckagehastigheten är låg men inte noll, och SF₆s livslängd i atmosfären innebär att varje gram som släpps ut stannar i atmosfären i över tre tusen år.

Det är därför som anbudsspecifikationer för datacenter nu rutinmässigt inkluderar "SF₆-fri" som ett obligatoriskt krav förmellanspänningsställverk. Kravet förekommer inte bara på europeiska marknader, där EU:s F-gasförordning ger en rättslig ram, utan även i Nordamerika och Asien-Stillahavsområdet. För ställverkstillverkare har datacentermarknaden blivit en kraftfull kommersiell drivkraft för SF₆-fri produktutveckling – kanske den mest kraftfulla utanför allmännyttiga sektorn.

COTENELE levererar 24 kV SF₆-fria ringhuvudenheter och vakuumbrytarpaneler till datacenterprojekt, med torrluftsisolering och typtestcertifiering enligt IEC 62271-200. Den förseglade tanken i rostfritt stål eliminerar gasövervakning, påfyllning och uttjänt återvinning från anläggningens operativa procedurer. För en datacenteroperatör innebär detta ett system mindre att spåra, ett mindre underhållskontrakt att hantera och en post mindre att förklara i en ESG-revision.

Del två: Projekt för förnybar energi

Vindkraftssamlarnätverk

En vindkraftspark presenterar en elektrisk miljö som är fundamentalt annorlunda än ett datacenter eller en industrianläggning. De enskilda vindkraftverksgeneratorerna, typiskt märkta från 2 MW till 8 MW vardera, är utspridda över ett geografiskt område som kan sträcka sig över tiotals kvadratkilometer. Varje turbin genererar vid låg spänning - vanligtvis 690 V eller 1 000 V - och stegar upp till medelspänning genom en padmonterad transformator vid basen av tornet. Mellanspänningskablar, vanligtvis på 33 kV eller 36 kV, löper från varje turbin till en central kollektorstation där kraften samlas och trappas upp igen för överföring.

Ställverket i kollektorstationen måste hantera en kombination av uppgifter som ingen annan applikation helt replikerar. Strömbrytarna som skyddar varje kollektormatare upplever frekventa växlingsoperationer när turbiner startar och stannar som svar på vindförhållanden. Felströmsbidraget från växelriktarbaserade vindturbiner skiljer sig fundamentalt från synkron maskinfelström - lägre i storlek, sönderfaller snabbare och ibland svårt för konventionella skyddsreläer att skilja från normal belastningsström. Och själva transformatorstationen är ofta på en avlägsen plats där underhållsbesök är dyra, väderberoende och ibland omöjliga i veckor under vintermånaderna.

Vakuumbrytare är väl lämpade för denna miljö. Den höga mekaniska uthålligheten hos en modern VCB klarar frekventa omkopplingar utan kontaktförsämring. Vakuumbrytaren är likgiltig för källan till den felström som den måste avbryta - oavsett om den kommer från en synkrongenerator eller en växelriktarbaserad resurs, är bågsläckningsfysiken densamma. Och den livstidsförseglade konstruktionen av en modern VCB innebär att det inte finns något för en underhållstekniker att inspektera inuti avbrytaren, även om de skulle kunna nå platsen.

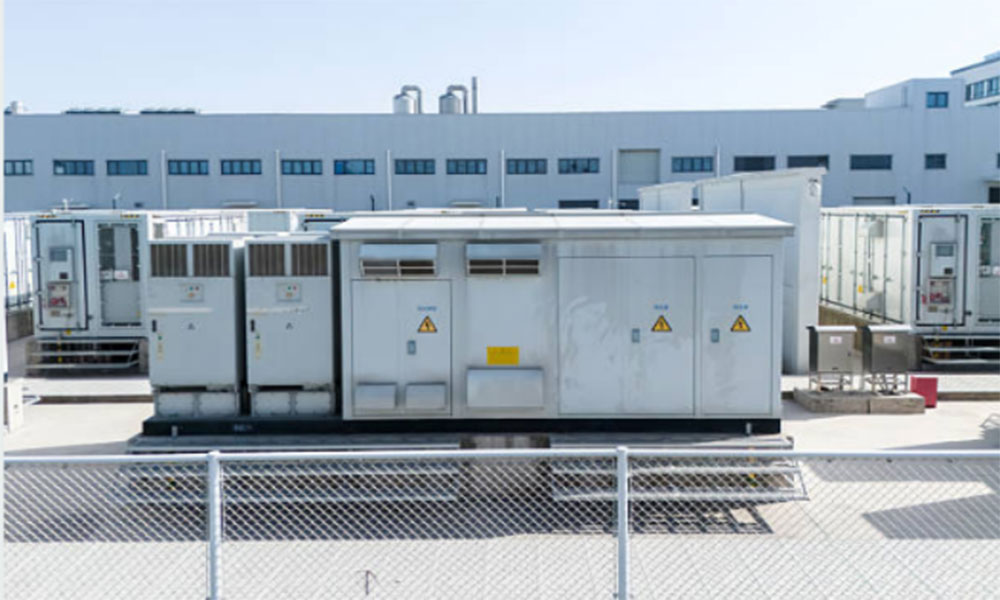

Solceller och energilagringssystem

Solcellsinstallationer i nyttoskala delar vissa egenskaper med vindkraftsparker – växelriktarbaserad generering, geografisk spridning, frekvent växling som ändrar instrålning – men lägger till sin egen komplexitet. Solenergianläggningar arbetar vanligtvis med lägre spänning än vindkraftsparker: mellanspänningsuppsamlingssystemet kan vara 12 kV eller 24 kV snarare än 33 kV eller 36 kV. DC-sidan av anläggningen, från modulerna genom kombinerarboxarna till inverterns ingång, arbetar med spänningar upp till 1500 V DC och kräver en helt separat uppsättning skydds- och isoleringsutrustning.

Den växande samlokaliseringen av lagringssystem för batterienergi med solgenerering lägger till ytterligare ett lager av ställverkskrav. Ett batterienergilagringssystem kan laddas från nätet eller från solpanelen och laddas ur tillbaka till nätet efter behov, vilket innebär att mellanspänningsställverket vid sammankopplingspunkten måste hantera dubbelriktat kraftflöde. Skyddsinställningarna måste ta hänsyn till felströmsbidraget från batteriväxelriktarna, som kan vara betydande och snabbt stigande. Och omkopplingsplikten på brytarna ökar ytterligare, med flera laddnings-urladdningscykler per dag som ökar antalet mekaniska drifter.

Lagret efterlevnad och dokumentation

Projekt för förnybar energi, särskilt de som utvecklats av internationella oberoende kraftproducenter eller finansieras av multilaterala utvecklingsbanker, har nu dokumentationskrav som kan jämföras med anbudskraven. Ett mellanspänningsställverkspaket för en vindkraftspark eller solenergianläggning kräver vanligtvis IEC-typtestcertifikat för varje strömbrytare och RMU, rutintestrapporter från fabriken, en försäkran om överensstämmelse med tillämpliga miljöbestämmelser och en referenslista som visar tidigare leverans av liknande utrustning.

Anledningen är enkel: projektfinansiering. De långivare och investerare som tillhandahåller kapital till projekt för förnybar energi genomför teknisk due diligence på varje större utrustningspaket. Om ställverksleverantören inte kan tillhandahålla fullständig dokumentation, kan projektet drabbas av förseningar när det kommer till finansiell avslutning. Detta är en risk som utvecklare tar på största allvar.

COTENELE levererar mellanspänningsställverk till projekt för förnybar energi med ett komplett dokumentationspaket som standard. Typprovningsintyg, rutinprovningsrapporter och överensstämmelseförklaringar tillhandahålls i anbudsskedet, inte efter beställningen. För projekt i Europa inkluderar detta dokumentation som visar överensstämmelse med EU:s F-gasförordning. För projekt i andra regioner är paketet skräddarsytt efter lokala krav.

Tekniköverlappningen: vad båda sektorerna behöver

Trots sina skillnader konvergerar datacenter och projekt för förnybar energi till en gemensam uppsättning ställverkskrav. Att identifiera denna överlappning hjälper till att förklara varför vissa tekniker och konfigurationer har blivit dominerande på båda marknaderna.

Kompakt fotavtryck. Datacenter värderar varje kvadratmeter vitt utrymme. Transformatorstationer för förnybar energi finns ofta på land med begränsad tillgänglig yta. Båda sektorerna specificerar ställverk som minimerar det fysiska fotavtrycket utan att kompromissa åtkomsten för underhåll. Detta är en anledning till att metallklädda utdragbara ställverk och SF₆-fria RMU:er har vunnit andelar – de packar betydande funktionalitet i ett kompakt kuvert.

Tillförlitlighet utan frekvent underhåll. Datacenter har inte råd med driftstopp. Vindkraftsparker har inte råd att skicka en tekniker till en fjärransluten transformatorstation varje månad. Vakuumbrytare med slutna strömbrytare och RMU:er med förseglade gastankar möter detta krav direkt.

SF₆-fri som baslinje. För datacenter är drivkraften företagens hållbarhetsåtaganden. För projekt för förnybar energi är drivkraften inkonsekvensen av att använda en gas med hög GWP i infrastruktur som finns för att producera ren energi. Båda kommer fram till samma specifikationskrav.

Digital integration. Datacenter var tidiga användare av intelligenta ställverk med IEC 61850-kommunikation, drivet av behovet av att integrera elektrisk övervakning i byggnadsledningssystemet. Projekt för förnybar energi följer snabbt, drivet av behovet av fjärrövervakning av obemannade platser. I båda fallen minskar ställverk som kan rapportera sitt eget tillstånd, logga växlingsoperationer och ge tidig varning om utvecklande problem driftskostnad och risk.

Komplett dokumentation. Båda sektorerna domineras av sofistikerade köpare – hyperskaliga datacenteroperatörer, internationella utvecklare av förnybar energi, infrastrukturfonder – som behandlar dokumentation som ett gatekeeperkrav. Om pappersarbetet inte är komplett, beaktas inte utrustningen. Detta gynnar tillverkare som har investerat i typprovning från tredje part och som upprätthåller organiserade dokumentationssystem.

Att välja ställverk för dessa applikationer: praktiska överväganden

För projektingenjörer och inköpsteam som arbetar inom båda sektorerna bör flera praktiska överväganden vägleda valet av ställverk.

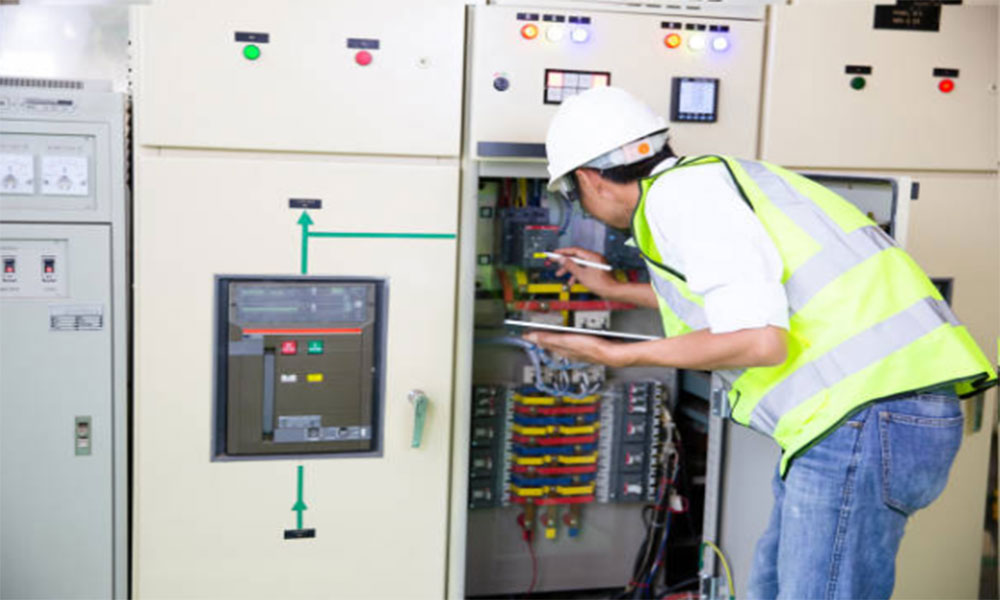

Börja med spänningen och felnivån, men sluta inte där. Märkspänning och kortslutningsbrytningskapacitet är minimikriterierna för inträde. Utöver dem, utvärdera mekanisk uthållighet, underhållskrav under projektets livslängd och tillgången till lokal servicesupport.

Verifiera typtestning för den specifika konfigurationen. En tillverkare kan ha typtestat en standardmodul men inte den specifika kombination av moduler som krävs för ditt enradiga diagram. Bekräfta att den exakta konfigurationen har testats, eller att tillverkaren kan tillhandahålla teknisk motivering för att utöka typtesttäckningen.

Fråga om dokumentation innan beställningen görs. Om en leverantör inte kan tillhandahålla typprovningsintyg, mallar för rutinprovningsrapporter och en överensstämmelseförsäkran i anbudsskedet, är det osannolikt att de kommer att producera dem omgående efter beställningen. Dokumentationsförseningar kan hålla uppe projektfinansiering och driftsättning, och tiden för att upptäcka dem är före kontraktstilldelning.

Tänk på den totala livscykelkostnaden, inte bara inköpspriset. För ett datacenter med en designlivslängd på 15 år överstiger kostnaden för ett enda oplanerat avbrott varje skillnad i inköpspriset för ställverk. För en vindkraftspark med 50 turbiner utspridda över en bergskedja överstiger kostnaden för att skicka en tekniker för att inspektera en brytare besparingarna från att välja en produkt med lägre specifikationer. Ställverket är en liten del av projektets totala kapitalkostnad men en stor del av utrustningen som kan orsaka katastrofala fel. Det här är inte platsen att optimera för lägsta initiala pris.

Slutsats

Datacenter och projekt för förnybar energi representerar två av de snabbast växande segmenten på den globala mellanspänningsställverksmarknaden. De är också de segment där övergången till hållbar, digitalt integrerad, SF₆-fri utrustning går snabbast.

Ställverksteknikerna som tjänar dessa marknader väl – vakuumavbrott, torr luft och solid isolering, utdragbara konfigurationer med hög mekanisk uthållighet, integrerad tillståndsövervakning med IEC 61850-kommunikation – är samma teknik som kommer att definiera den bredare ställverksindustrin under det kommande decenniet. Lärdomarna från datacenter och tillämpningar för förnybar energi formar produktutvecklingen inom alla marknadssegment.

För COTENELE innebär att betjäna dessa sektorer att tillhandahålla 24 kV SF₆-fria RMU:er och vakuumbrytarpaneler som är typtestade, kompletta med dokumentation och i serieproduktion. Det innebär att förstå att ett datacenterupphandlingsteam och en vindkraftsutvecklare talar olika tekniska språk men har samma underliggande krav: utrustning som fungerar tillförlitligt i årtionden, med minimala ingrepp och utan miljöansvar. Vårt produktsortiment och dokumentationssystem byggs därefter.
