Som tillverkare och exportör av10kV oljesänkt distributionskrafttransformatori Kina har vi tillhandahållit många krafttransformatorer till utomeuropeiska marknader som Europa, Afrika, Sydamerika, Mellanöstern etc. De 10KV oljesänkta transformatorerna använder isolerande olja som det huvudsakliga isoleringsmediet och är också beroende av olja som kylmedium. Denna kraftfördelningstransformator erbjuder enastående fördelar som t.exlåg kostnad, utmärkt värmeavledning, stark överbelastningskapacitet och lång livslängd, vilket gör dem till ett långvarigt mainstream-val i mellan- och lågspänningsdistributionsscenarier. Vår 10kV oljesänkta distributionskrafttransformator uppfyller den relevanta internationella standardenIEC60076och inhemska standarderGB/T 6451-2023, GB 1094etc.
| Standardkategori | Standardnamn |
| Nationellt (GB/T) | GB/T 1094.1-2013 Krafttransformatorer – Del 1: Allmänt |
| GB/T 1094.2-2013 Krafttransformatorer – Del 2: Temperaturhöjning för vätskesänkta transformatorer | |
| GB/T 1094.3-2017 Krafttransformatorer – Del 3: Isolationsnivåer, dielektriska tester och externa spel i luft | |
| GB/T 1094.5-2008 Krafttransformatorer – Del 5: Förmåga att motstå kortslutning | |
| GB/T 1094.10-2003 Krafttransformatorer – Del 10: Bestämning av ljudnivåer | |
| Internationell (IEC) | IEC 60076-1:2011 Krafttransformatorer – Del 1: Allmänt |
| IEC 60076-2:2011 Krafttransformatorer – Del 2: Temperaturhöjning för vätskesänkta transformatorer | |
| IEC 60076-3:2013+AMD1:2018 Krafttransformatorer – Del 3: Isolationsnivåer, dielektriska tester och yttre spelrum i luft | |
| IEC 60076-5:2006 Krafttransformatorer – Del 5: Förmåga att motstå kortslutning | |
| IEC 60076-10:2016 Krafttransformatorer – Del 10: Bestämning av ljudnivåer |

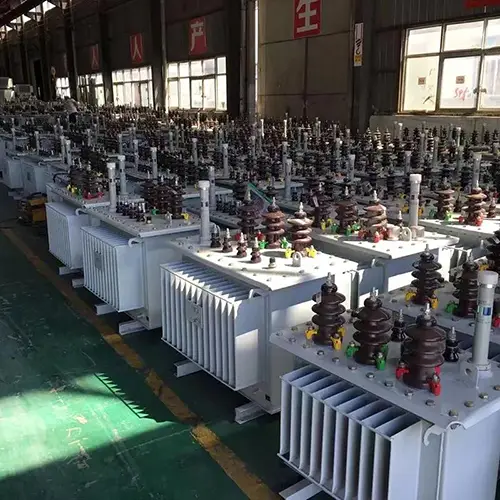

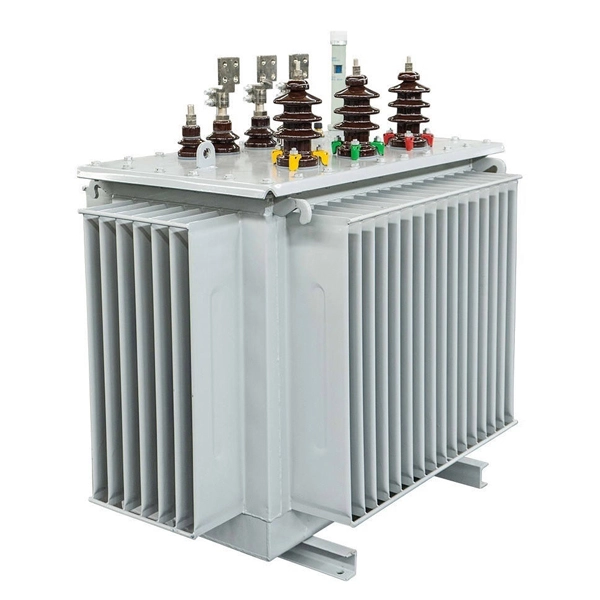

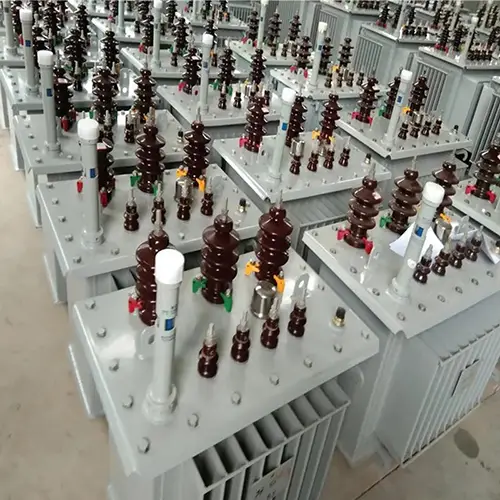

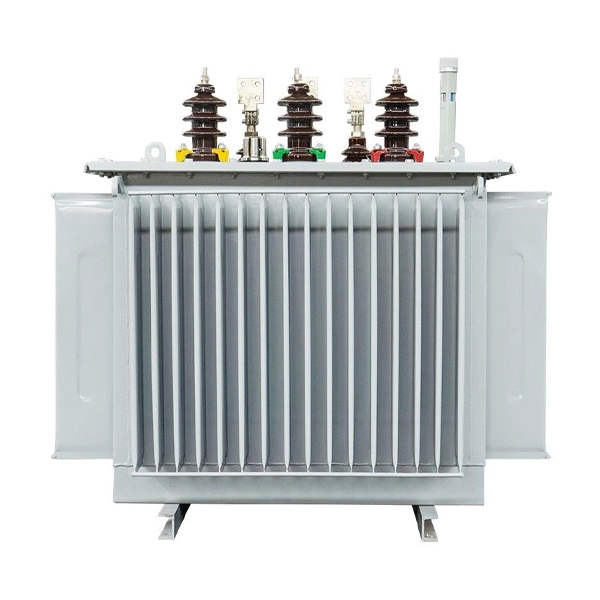

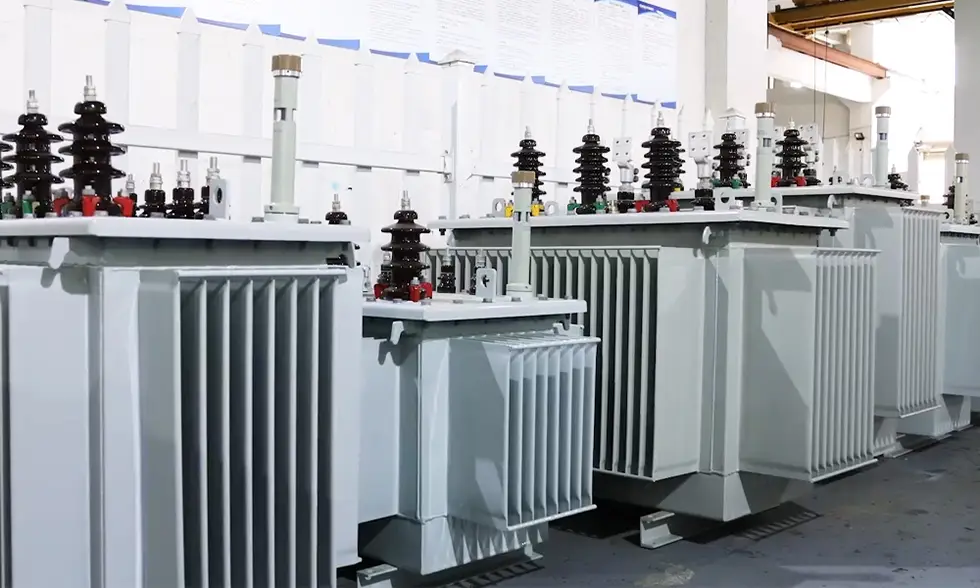

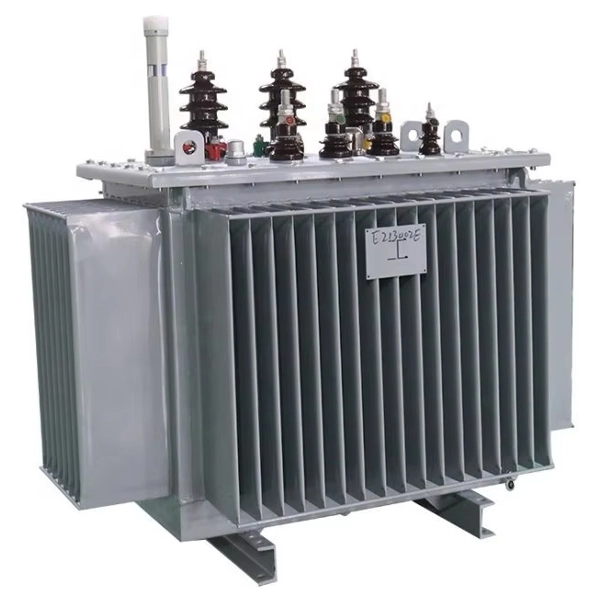

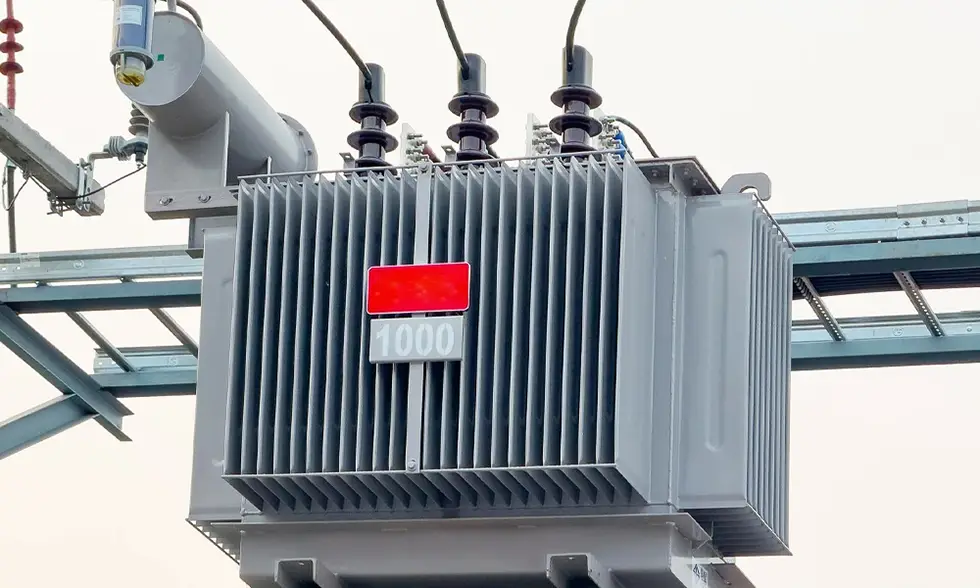

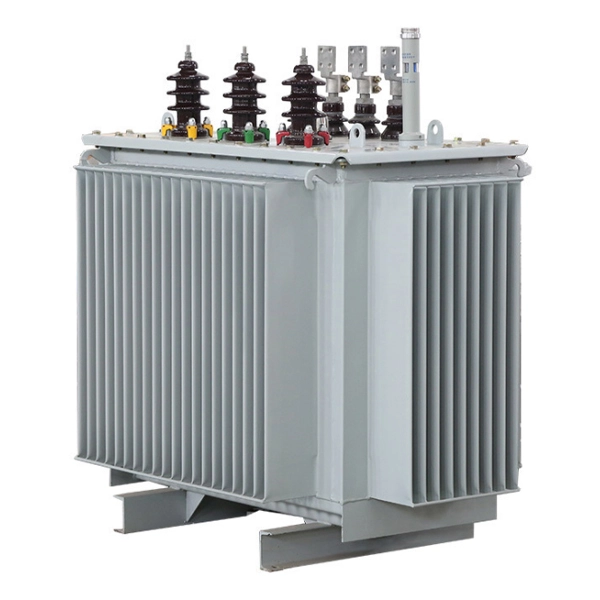

En 10kV oljenedsänkt distributionstransformator (vanligen kallad "distributionstransformator") är en statisk elektrisk anordning som används i distributionssystem för att transformera växelspänning och ström och överföra elektrisk energi baserad på lagen om elektromagnetisk induktion, med dess lindningar isolerade av isolerande olja. Det avser generellt transformatorer som arbetar i distributionsnät med en spänningsklass på 10 kV, en nominell kapacitet på 6300 kVA eller lägre, som direkt levererar ström till slutanvändare.
Denna typ av krafttransformatorer är lämpliga för AC 50/60Hz, trefas maximal nominell kapacitet upp till 2500kVA (enfas maximalt 833kVA, rekommenderas inte generellt). De kan användas inomhus eller utomhus. Enheter med kapacitet ≤315kVA kan monteras på stolp. Standarddriftsförhållanden: omgivningstemperatur som inte överstiger 40°C och inte lägre än -25°C; maximal daglig medeltemperatur 30°C; maximal årlig medeltemperatur 20°C; relativ fuktighet ≤90% (vid 25°C omgivningstemperatur); höjd ≤1000m. Om förhållandena skiljer sig från ovanstående ska lämpliga justeringar av betyget göras i enlighet med relevanta standarder.
Strukturen hos en 10kV oljenedsänkt distributionstransformator omfattar huvudkroppen, konservatorn, isolerande bussningar, lindningskopplare, skyddsanordningar, etc.

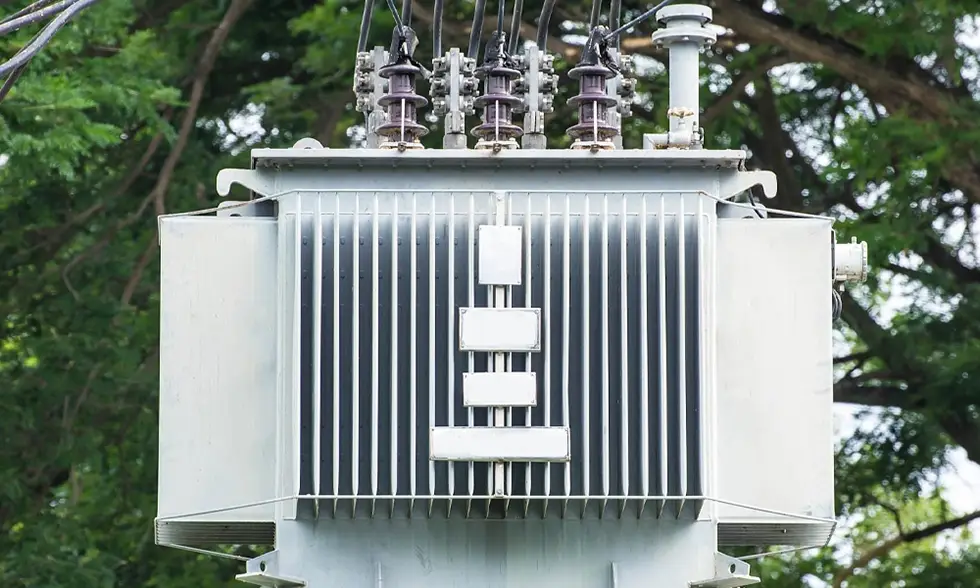

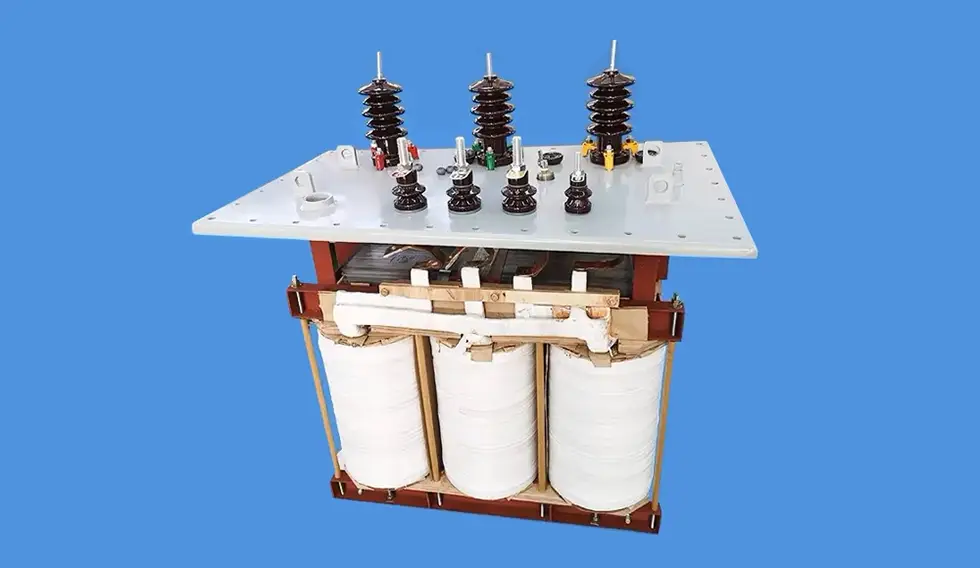

1. Huvuddel
Huvudkroppen består av kärnan, lindningar och isolerande olja - den elektromagnetiska delen av transformatorn.
Kärna:Transformatorns magnetiska krets, byggd av varmvalsade eller kallvalsade silikonstålplåtar (0,35 eller 0,5 mm tjocka, med isolerande lack på ytan) staplade ihop. Kärnan består av kärnben (där lindningar är placerade) och ok (som stänger den magnetiska kretsen). Kärnstrukturer är i grunden kärntyp eller skal-typ, med kärntyp som används mest. Vissa avancerade produkter använder en tredimensionell lindad kärna, där de tre benen är arrangerade i en liksidig triangel, vilket resulterar i en gapfri magnetisk krets, lägre förluster och minskat brus.
Lindningar:Transformatorns elektriska krets, vanligtvis lindad från isolerad platt eller rund koppartråd runt en formare. Lindningarna är placerade på kärnbenen, med lågspänningslindningen (LV) på det inre lagret och högspänningslindningen (HV) på det yttre lagret. Isolerande cylindrar separerar kärnan från LV-lindningen och LV från HV-lindningen. För LV-lindningar är cylindrisk konstruktion av kopparfolie vanligt (förutom mycket små kapaciteter). HV-lindningar använder flerlagers cylindrisk konstruktion för att balansera ampere-varvfördelning, minska ströflöde och ge hög mekanisk styrka och kortslutningsmotståndsförmåga.
Isoleringsolja:Består huvudsakligen av naftener, alkaner och aromater. Den har två funktioner: (a) tillhandahåller isolering mellan lindningar, mellan lindningar och kärna och mellan lindningar och tank; (b) avleda värme genom konvektion vid upphettning. Vanliga typer är No.10, No.25 och No.45, där siffran anger flytpunkten i °C (t.ex. No.25 olja stelnar vid -25 °C). Urvalet beror på lokalt klimat.
2. Tank
Tanken är det yttre höljet av den oljenedsänkta transformatorn, svetsad av stålplåtar. Den håller oljan och andra komponenter. I medelstora och små transformatorer består tanken av ett hölje och ett lock. Kärna-och-spolen är placerad inuti höljet och kan lyftas ut för underhåll efter att locket tagits bort. Tanken är även försedd med oljeavtappningsventil, jordskruv, namnskylt mm.
3. Konservator (Oil Conservator)
Monterad ovanpå tanken har konservatorn en volym ca 10% av tankens volym och är ansluten till tanken med ett rör. När olja expanderar eller drar ihop sig med temperaturen, tillför eller lagrar konservatorn olja, vilket säkerställer att kärnan och lindningarna förblir nedsänkta. Det minskar också oljekontakten med luft, vilket saktar ned oljenedbrytningen. Ett synglas (oljenivåmätare) på konservatorn visar temperaturkalibrerade oljenivåer. Konservatorn är ofta försedd med en andningsanordning (silikageltork) för att avlägsna fukt och föroreningar från inkommande luft.

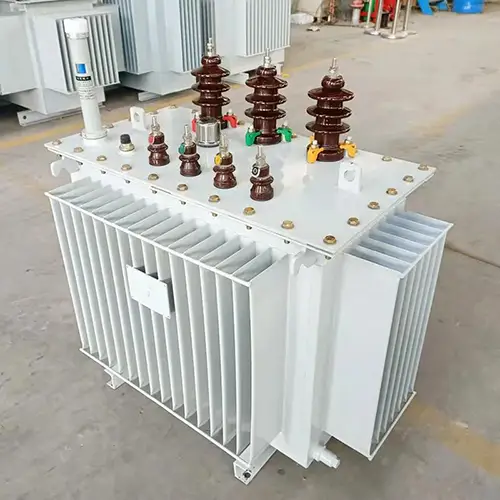

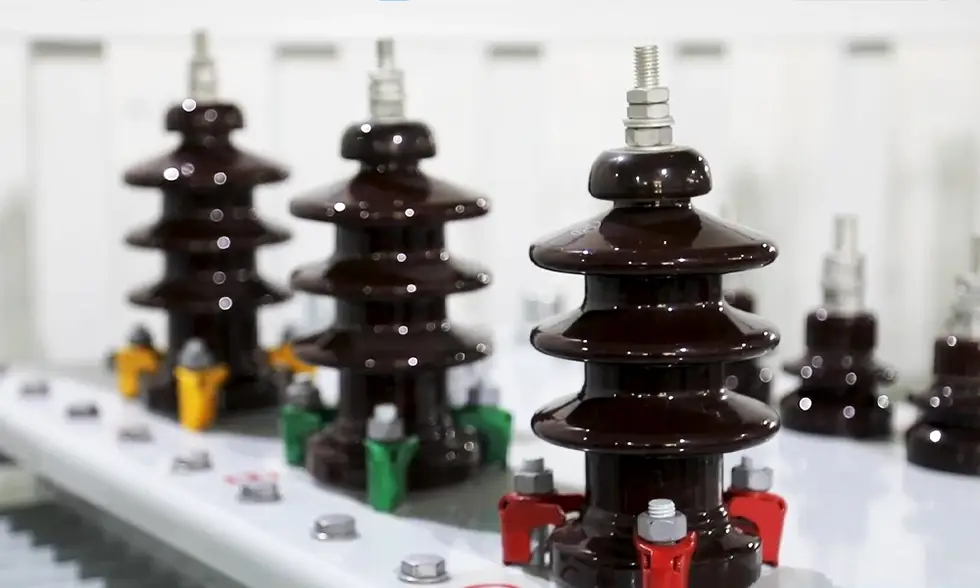

4. Isolerande bussningar
Bussningar är de huvudsakliga isoleringskomponenterna som sticker ut genom tanklocket. De tar ut HV- och LV-lindningsledningarna ur tanken, ger isolering till jord (tank och kärna) och fixerar de externa anslutningarna. HV-bussningar är högre, LV-bussningar kortare.
5. Tryck på Changer
Monterad på HV-lindningen ändrar lindningskopplaren antalet effektiva varv för att reglera utspänningen. När matningsspänningen varierar, justerar lindningskopplaren spänningen för att bibehålla en stabil sekundärspänning. Typer: lindningskopplare på belastning (kan användas under belastning) och lindningskopplare utan belastning (kräver spänningslös).
6. Skyddsanordningar
Gas (Buchholz) relä:Installerad på röret mellan tanken och konservatorn -- ett primärt skydd mot interna fel. Vid allvarliga fel löser den ut strömbrytaren; vid mindre fel signalerar den ett larm. Enligt GB/T 6451 ska transformatorer ≥800kVA vara utrustade med ett Buchholz-relä.
Explosionsventil (tryckavlastningsanordning):Monterad på tanklocket, tätad med glasmembran. Om ett allvarligt fel uppstår och Buchholz-reläet går sönder, spricker membranet för att släppa trycket och förhindra explosion.
Termometer:Övervakar den högsta oljetemperaturen. Transformatorer ≥1000kVA måste vara utrustade med en utomhussignaltermometer, som kan anslutas till en fjärrsignal.
7. Kylutrustning
Inkluderar radiatorer eller kylare monterade på tankväggen, anslutna till tanken med rör. Temperaturskillnaden mellan topp- och bottenolja inducerar naturlig konvektion, vilket sänker oljetemperaturen. Kylningsmetoder: olja-naturlig luft-naturlig (ONAN), olja-naturlig luft-tvungen (ONAF), olja-naturlig vatten-tvungen (OFWF), forcerad oljecirkulation (OFAF), etc.
Jämfört med andra typer (t.ex. transformatorer av torr typ) erbjuder oljenedsänkta distributionstransformatorer:
1. Låg kostnad - hög kostnadseffektivitet
Mogen tillverkning och billigare material (kiselstål, koppar, olja) resulterar i 30-40 % lägre pris än motsvarande transformatorer av torr typ - idealiska för uppgraderingar av nät med begränsad budget och små och medelstora företag.
2. Utmärkt värmeavledning och överbelastningskapacitet
Oljans höga specifika värme och värmeledningsförmåga, i kombination med naturlig konvektion, håller temperaturökningen 15-20 % lägre än transformatorer av torr typ. Kortvarig överbelastningskapacitet (t.ex. 1,2× märkström) är robust och passar säsongsbetonade belastningstoppar (sommarluftkonditionering, bevattning).
3. Enkelt underhåll och lång livslängd
Helt förseglade konstruktioner (korrugerade tankar) förhindrar inträngning av fukt/damm. Under normala förhållanden krävs lite underhåll. Livslängd vanligtvis 20-30 år, längre än torr typ (15-25 år), vilket resulterar i lägre långsiktiga driftskostnader.
4. Hög potential för energieffektivitet -- anpassning av politiken
Drivna av Transformer Energy Efficiency Improvement Plan, 10kV oljesänkta transformatorer har uppgraderats till S13 och högre. Till exempel har en S13-1000kVA-transformator en tomgångsförlust på endast 0,8kW (40 % lägre än S11), vilket sparar över 6000 kWh/år - betydande under målen med "dubbelt kol".
5. Bra isoleringsprestanda och hög tillförlitlighet
Oljan ger utmärkt elektrisk isolering och dämpar även vibrationer, vilket leder till tystare drift.
6. Stabil drift och balanserade trefasparametrar
Tredimensionella lindade kärnkonstruktioner utjämnar magnetiska väglängder, minskar övertoner och förbättrar strömkvaliteten.

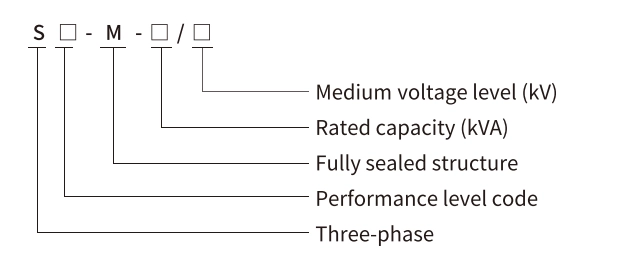

| Nominell kapacitet (kVA) | Spänningskombination | Ansluten gruppetikett | Ingen belastningsförlust (W) | Lastförlust (W) 75℃ | Tom ström (%) | Impedansspänning (%) | Yttre storlek (L×B×H) Installera 4-φ18 (mm) | Totalvikt (kg) | ||||
| Mellanspänning (kV) | Avtappningsräckvidd | Lågspänning (kV) | L | W | H | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 eller annat |
±5 ±2x2,5 |
0.38 0.4 0.415 0.44 |
Dyn11 Yyn0 Yzn11 |
100 | 630/600 | 1.5 | 4 | 690 | 510 | 920 | 275 |
| 50 | 130 | 910/870 | 1.3 | 730 | 510 | 960 | 340 | |||||
| 63 | 150 | 1090/1040 | 1.2 | 750 | 550 | 1000 | 385 | |||||
| 80 | 180 | 1310/1250 | 1.2 | 790 | 620 | 1020 | 450 | |||||
| 100 | 200 | 1580/1500 | 1.1 | 790 | 700 | 1040 | 520 | |||||
| 125 | 240 | 1890/1800 | 1.1 | 840 | 800 | 1070 | 625 | |||||
| 160 | 280 | 2310/2200 | 1 | 1070 | 670 | 1130 | 695 | |||||
| 200 | 340 | 2730/2600 | 1 | 1140 | 750 | 1140 | 795 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 1200 | 800 | 1190 | 955 | |||||
| 315 | 480 | 3830/3650 | 0.9 | 1300 | 860 | 1210 | 1085 | |||||
| 400 | 570 | 4520/4300 | 0.8 | 1380 | 900 | 1240 | 1290 | |||||
| 500 | 680 | 5410/5100 | 0.8 | 1450 | 950 | 1300 | 1590 | |||||
| 630 | Dyn11 Yyn0 |
810 | 6200 | 0.6 | 4.5 | 1500 | 970 | 1360 | 1850 | |||
| 800 | 980 | 7500 | 0.6 | 4 | 1660 | 1140 | 1400 | 2210 | ||||
| 1000 | 1150 | 10300 | 0.6 | 1690 | 1190 | 1530 | 2570 | |||||
| 1250 | 1360 | 12000 | 0.5 | 1760 | 1230 | 1600 | 3115 | |||||
| 1600 | 1640 | 14500 | 0.5 | 1800 | 1250 | 1660 | 3520 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 1930 | 1360 | 1490 | 4060 | ||||
| 2500 | 2290 | 21200 | 0.4 | 2080 | 1360 | 1570 | 5105 | |||||
Anmärkning 1:För transformatorer med en nominell kapacitet på 500kVA och lägre gäller lastförlustvärdena ovanför diagonallinjen i tabellen för kopplingsgruppen Dyn11 eller Yzn11, och lastförlustvärdena under diagonallinjen gäller för Yyn0-kopplingsgruppen.
Anmärkning 2:När den genomsnittliga årliga belastningen för transformatorn är mellan 35 % och 40 %, kan den maximala drifteffektiviteten erhållas genom att använda förlustvärdet i tabellen.

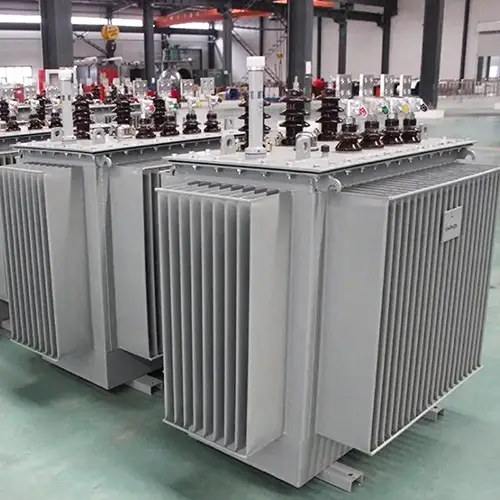

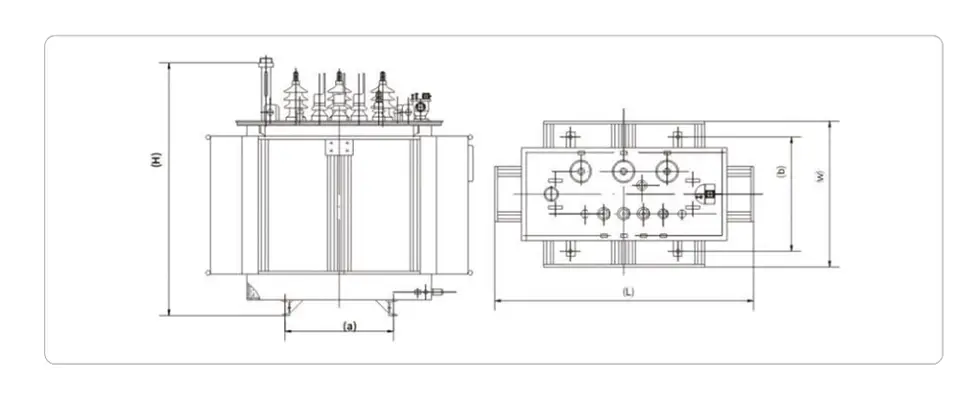

Anmärkningar:De angivna måtten och vikterna är endast för referens vid design och val. Den slutliga storleken och vikten är föremål för våra produktritningar.
| Nominell kapacitet (kVA) | Spänningskombination | Ansluten gruppetikett | Ingen belastningsförlust (W) | Lastavledning (W) 145℃ | Tom ström (%) | Impedansspänning (%) | Yttre storlek (L×B×H) Installera 4-φ18 (mm) | Totalvikt (kg) | ||||
| Mellanspänning (kV) | Avtappningsräckvidd | Lågspänning (kV) | L | W | H | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 eller annat |
±5 ±2x2,5 |
0.38 0.4 0.415 0.44 |
Dyn11 Yyn0 Yzn11 |
80 | 630/600 | 1.5 | 4 | 695 | 490 | 860 | 260 |
| 50 | 100 | 910/870 | 1.3 | 725 | 520 | 955 | 365 | |||||
| 63 | 110 | 1090/1040 | 1.2 | 750 | 535 | 970 | 415 | |||||
| 80 | 130 | 1310/1250 | 1.2 | 770 | 565 | 985 | 465 | |||||
| 100 | 150 | 1580/1500 | 1.2 | 800 | 595 | 1000 | 545 | |||||
| 125 | 170 | 1890/1800 | 1.1 | 815 | 670 | 1010 | 585 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 1015 | 645 | 1055 | 695 | |||||
| 200 | 240 | 2730/2600 | 1 | 1020 | 650 | 1115 | 810 | |||||
| 250 | 290 | 3200/3050 | 1 | 1140 | 730 | 1120 | 930 | |||||
| 315 | 340 | 3830/3650 | 0.9 | 1195 | 785 | 1175 | 1075 | |||||
| 400 | 410 | 4520/4300 | 0.9 | 1265 | 855 | 1195 | 1255 | |||||
| 500 | 480 | 5410/5100 | 0.8 | 1325 | 915 | 1240 | 1435 | |||||
| 630 | Dyn11 Yyn0 |
570 | 6200 | 0.8 | 4.5 | 1465 | 960 | 1295 | 1880 | |||
| 800 | 700 | 7500 | 0.6 | 4 | 1515 | 995 | 1340 | 2145 | ||||
| 1000 | 830 | 10300 | 0.6 | 1605 | 1095 | 1460 | 2455 | |||||
| 1250 | 970 | 12000 | 0.5 | 1685 | 1145 | 1485 | 2840 | |||||
| 1600 | 1170 | 14500 | 0.5 | 1775 | 1225 | 1580 | 3310 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 1855 | 1265 | 1600 | 3960 | ||||
| 2500 | 1830 | 21200 | 0.4 | 1885 | 1305 | 1780 | 4980 | |||||
Anmärkning 1:För transformatorer med en nominell kapacitet på 500kVA och lägre gäller lastförlustvärdena ovanför diagonallinjen i tabellen för kopplingsgruppen Dyn11 eller Yzn11, och lastförlustvärdena under diagonallinjen gäller för Yyn0-kopplingsgruppen.
Anmärkning 2:När den genomsnittliga årliga belastningen för transformatorn är mellan 35 % och 40 %, kan den maximala drifteffektiviteten erhållas genom att använda förlustvärdet i tabellen.
Anmärkningar:De angivna måtten och vikterna är endast för referens vid design och val. Den slutliga storleken och vikten är föremål för våra produktritningar.
| Nominell kapacitet (kVA) | Spänningskombination | Ansluten gruppetikett | Ingen belastningsförlust (W) | Lastförlust (W) 75℃ | Tom ström (%) | Impedansspänning (%) | Yttermått L×B×H (mm) | Totalvikt (kg) | ||
| Mellanspänning (kV) | Avtappningsräckvidd | Lågspänning (kV) | Installera 4-φ18 | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 eller annat |
±5 ±2x2,5 |
0.38 0.4 0.415 0.44 |
Dyn11 Yyn0 Yzn11 |
80 | 505/480 | 1.5 | 4 | 785×710×880 | 370 |
| 50 | 100 | 730/695 | 1.3 | 800×730×940 | 480 | |||||
| 63 | 110 | 870/830 | 1.2 | 815×720×970 | 535 | |||||
| 80 | 130 | 1050/1000 | 1.2 | 830×740×990 | 580 | |||||
| 100 | 150 | 1260/1200 | 1.1 | 875×790×1010 | 705 | |||||
| 125 | 170 | 1510/1440 | 1.1 | 875×770×1050 | 775 | |||||
| 160 | 200 | 1850/1760 | 1 | 935×820×1140 | 975 | |||||
| 200 | 240 | 2180/2080 | 1 | 995×870×1140 | 1140 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 995×900×1180 | 1240 | |||||
| 315 | 340 | 3060/2920 | 0.9 | 1030×880×1250 | 1425 | |||||
| 400 | 410 | 3610/3440 | 0.8 | 1075×910×1270 | 1635 | |||||
| 500 | 480 | 4330/4120 | 0.8 | 1120×930×1320 | 1950 | |||||
| 630 | Dyn11 Yyn0 |
570 | 4960 | 0.6 | 4.5 | 1165×950×1350 | 2150 | |||
| 800 | 700 | 6000 | 0.6 | 4 | 1210×1050×1390 | 2515 | ||||
| 1000 | 830 | 8240 | 0.6 | 1520×1020×1450 | 2635 | |||||
| 1250 | 970 | 9600 | 0.5 | 1630×1090×1540 | 3210 | |||||
| 1600 | 1170 | 11600 | 0.5 | 1680×1150×1600 | 3905 | |||||
| 2000 | 1550 | 14600 | 0.4 | 5 | 1890×1300×1600 | 4130 | ||||
| 2500 | 1830 | 16900 | 0.4 | 1990×1360×1700 | 5250 | |||||
Anmärkning 1:För transformatorer med en nominell kapacitet på 500kVA och lägre gäller lastförlustvärdena ovanför diagonallinjen i tabellen för kopplingsgruppen Dyn11 eller Yzn11, och lastförlustvärdena under diagonallinjen gäller för Yyn0-kopplingsgruppen.
Anmärkning 2:När den genomsnittliga årliga belastningen för transformatorn är mellan 35 % och 40 %, kan den maximala drifteffektiviteten erhållas genom att använda förlustvärdet i tabellen.
Anmärkningar:De angivna måtten och vikterna är endast för referens vid design och val. Den slutliga storleken och vikten är föremål för våra produktritningar.
