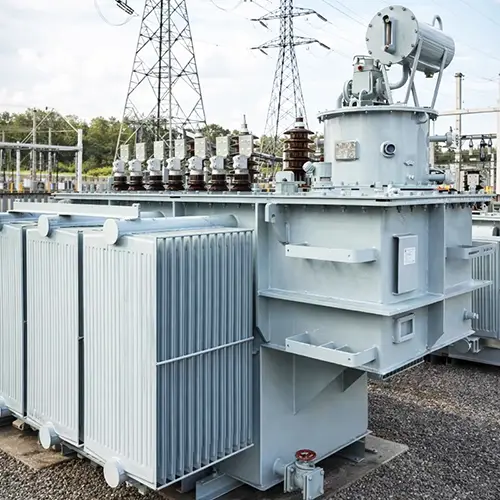

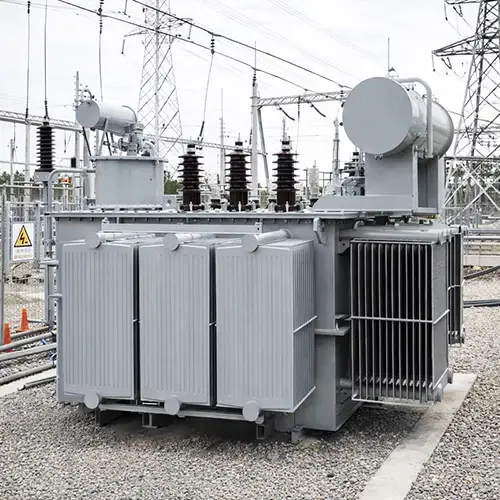

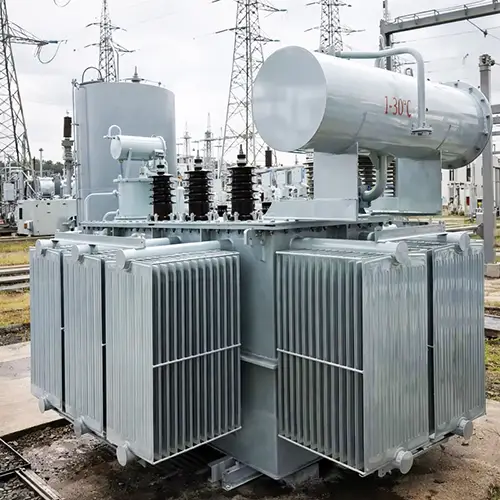

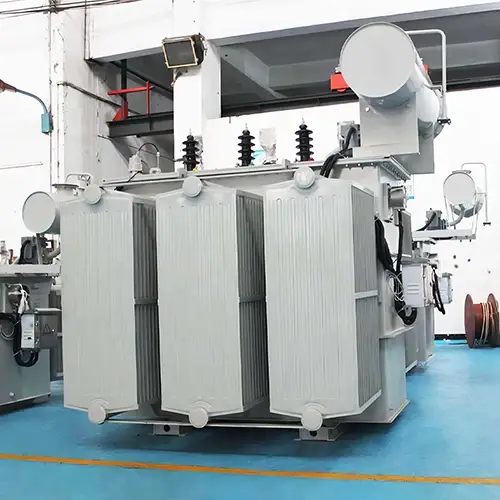

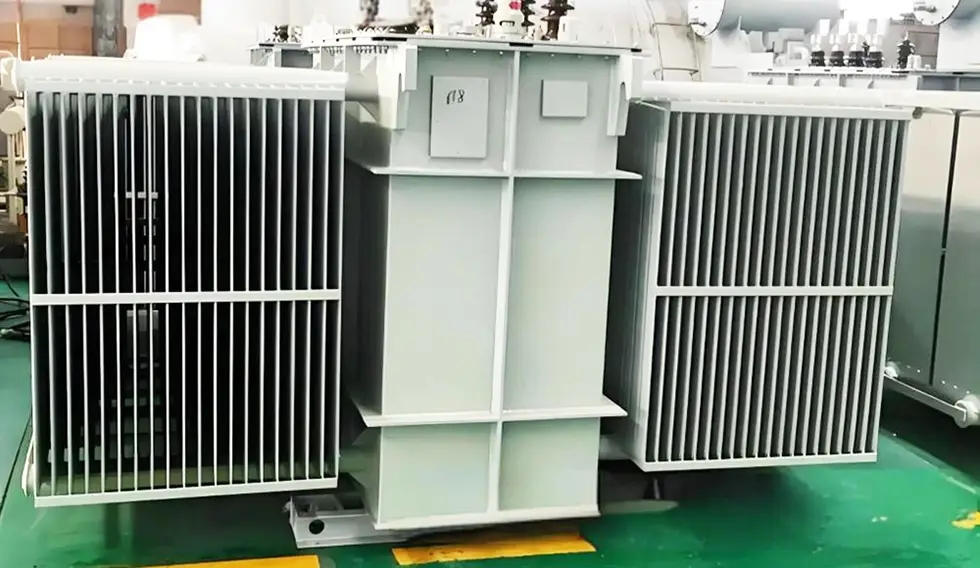

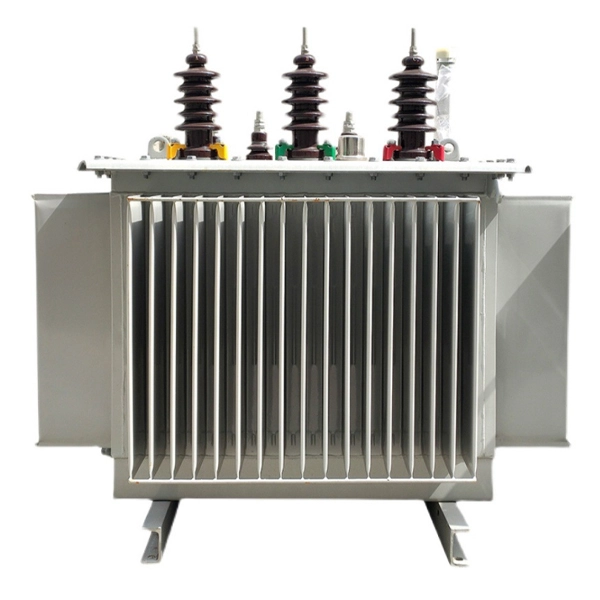

33KV oljesänkt elektrisk distributionstransformator

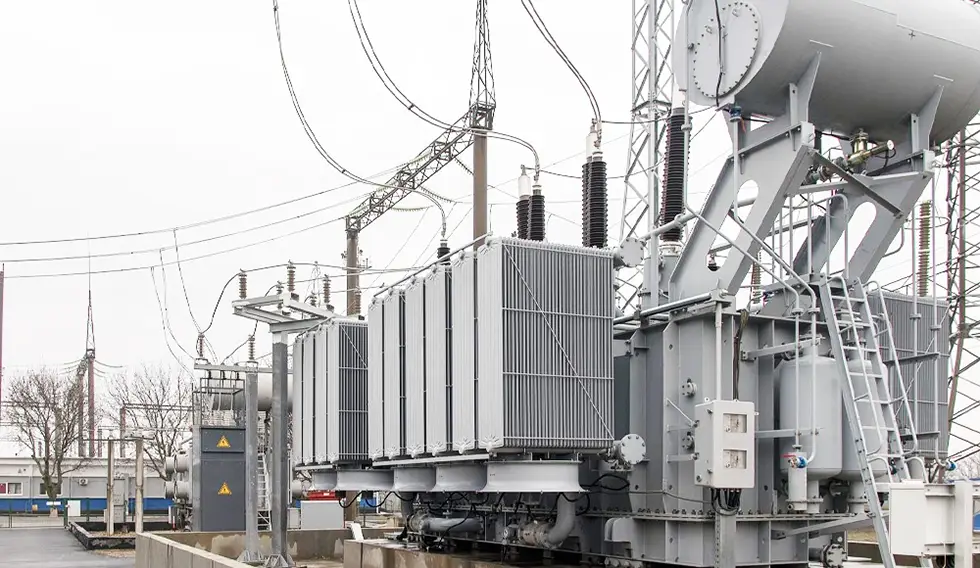

Under många år har Cotenele försett kunder med ett stort antal33KV oljesänkt elektrisk distributionstransformatori många transformatorstationer, kraftverk, vindkraft, solenergi och andra projekt, bland vilka den representativa är från Rwanda Energy Development Corporation Limited (EDCL) Kigoma, Birembo, Rukarara, Kibuye och Rwinkwavu Power station projekt. Denna 33 kV (35 KV) oljenedsänkta distributionstransformator högspänningssidans märkspänning är 33 KV (35 kV) och som använder transformatorolja som isolerings- och kylmedium. Det är en statisk elektrisk enhet som, baserat på principen om elektromagnetisk induktion, omvandlar ett växelspännings(ström)värde till ett annat (eller flera) växelspännings(ström)värden med samma frekvens men olika storlek.

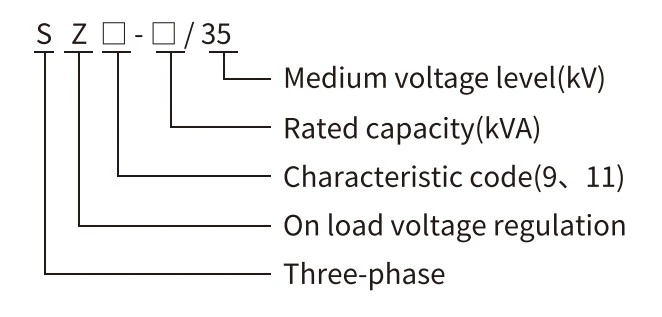

Modell och betydelser

Vad är en 33KV oljesänkt distributionstransformator?

En 33 kV oljesänkt distributionstransformator är en distributionstransformator vars högspänningssida märkspänning är 35 kV och som använder transformatorolja som isolerings- och kylmedium. Det är en statisk elektrisk enhet som, baserat på principen om elektromagnetisk induktion, omvandlar ett växelspännings(ström)värde till ett annat (eller flera) växelspännings(ström)värden med samma frekvens men olika storlek.

Enligt relevanta standarder är märkfrekvensen för en 35 kV oljenedsänkt distributionstransformator 50 Hz, och den nominella kapaciteten sträcker sig vanligtvis från 30 kVA till 2500 kVA (inom kategorin distributionstransformatorer). Vissa enheter med större kapacitet kan falla i kategorin krafttransformatorer, med kapaciteter upp till 31 500 kVA och däröver.

Standard miljökrav

1. Omgivningstemperatur:

- Maxvärde: +40 °C

- Minsta värde: -25 °C

- Månadsmedelvärde: inte överstiga +30 °C

- Årsmedelvärde: får inte överstiga +20 °C

2. Höjd:Installationsplatsen ska vara på en höjd som inte överstiger 1000 m över havet.

3.Matningsspänningens vågform ska vara väsentligen sinusformad.

4.De trefasiga matningsspänningarna ska vara ungefär balanserade.

5.Den totala harmoniska distorsionen (THD) av belastningsströmmen är begränsad till maximalt 5 % av märkströmmen.

6. Installationsplats:Transformatorn kan placeras antingen inne i en byggnad eller utomhus.

Standarder

Internationella standarder:

- IEC 60076-1:2011 - Krafttransformatorer - Del 1: Allmänna bestämmelser

- IEC 60076-2:2011 - Krafttransformatorer - Del 2: Temperaturhöjning för vätskesänkta typer

- IEC 60076-3:2013+AMD1:2018 - Krafttransformatorer - Del 3: Isolationsnivåer, dielektriska tester och luftavstånd utanför

- IEC 60076-5:2006 - Krafttransformatorer - Del 5: Kortslutningsmotståndsförmåga

- IEC 60076-10:2016 - Krafttransformatorer - Del 10: Mätning av ljudtrycksnivåer

Nationella standarder:

- GB/T 1094.1-2013 - Krafttransformatorer - Del 1: Allmänna krav

- GB/T 1094.2-2013 - Krafttransformatorer - Del 2: Temperaturstegring av vätskesänkta transformatorer

- GB/T 1094.5-2008 - Krafttransformatorer - Del 5: Kortslutningsmotståndsprestanda

- GB/T 1094.10-2003 - Krafttransformatorer - Del 10: Bestämning av akustiska ljudnivåer

- GB/T 1094.3-2017 - Krafttransformatorer - Del 3: Isolationsnivåer, dielektriska tester och yttre spelrum i luft

Tekniska parametrar för 33KV oljenedsänkta transformatorer

S13-35kV Tekniska parametrar för icke-excitationsspänningsreglerande transformator (0,4kV)

S13-35kV Tekniska parametrar för icke-excitationsspänningsreglerande transformator (3,15~15kV)

S13-35kV Tekniska parametrar för icke-excitationsspänningsreglerande transformator (6,3~15kV)

Produktstruktur av 33 kV kraftdistributionstransformatorer

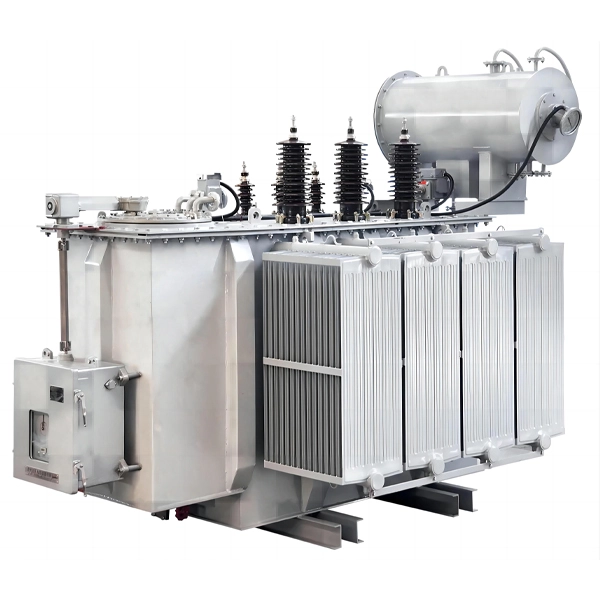

En 33 kV oljenedsänkt krafttransformator innehåller huvudsakligen följande kärnkomponenter:

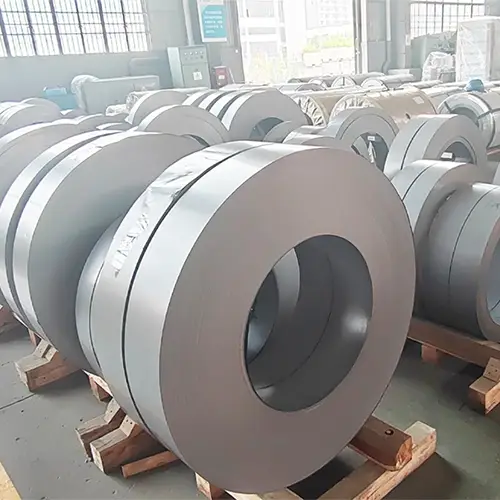

1. Kärna (magnetkrets):33kV krafttransformatorns magnetiska krets är sammansatt av kallvalsade kiselstållamineringar med hög magnetisk permeabilitet och kornorientering. Kärnan använder en flerstegs överlappande fogstruktur för att minska tomgångsförluster och buller. I en trefastransformator kallas de vertikala delarna av kärnan för kärnben (på vilka lindningarna är placerade), och de horisontella delarna kallas ok (som fullbordar den magnetiska kretsen).

2. Lindningar (spolar):Huvudkomponenterna som åstadkommer överföring och konvertering av elektrisk energi. Förutom för enheter med liten kapacitet där koppartråd används, är lågspänningslindningarna i allmänhet av en cylindrisk folielindad typ som använder kopparfolie; högspänningslindningarna antar en flerskikts cylindrisk struktur. Dessa konstruktioner säkerställer balanserad ampere-varvfördelning, lågt läckageflöde, hög mekanisk hållfasthet och stark kortslutningsmotståndsförmåga.

3. Tank:Skalet på en 33kV krafttransformator innehåller en järnkärna och lindningar inuti. Bränsletanken har en korrugerad kylflänsstruktur, som har god andningsförmåga och kan kompensera för förändringar i oljevolymen orsakade av temperaturfluktuationer. Vissa butiker använder också bränsletankar av klocktyp eller helt slutna bränsletankstrukturer för spänningsomvandling.

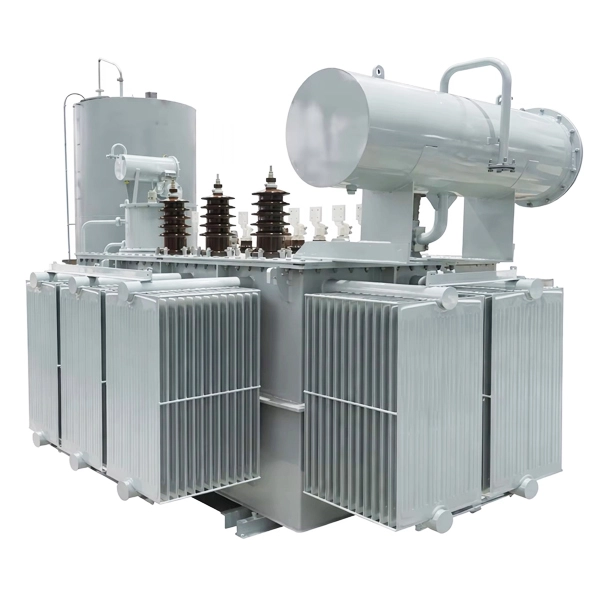

4. Konservator (Oil Conservator):Konservatorn är ansluten till tanken genom en rörledning, som används för att lagra olja och kompensera för förändringar i oljevolymen. I vissa moderna krafttransformatorer har korrugerade tankar ersatt funktionen för Oil Conservator.

5. Isolerande bussningar:Krafttransformatorns isoleringsbussning är en isolerande komponent som är placerad mellan den ledande stången och oljetanklocket, den ger också både isolering och mekaniskt stöd för den ledande stången.

6. Tryck på Changer:Tappkopplare används huvudsakligen för spänningsreglering av krafttransformatorer, och det finns två typer: frånkopplad (strömlös) och on-load (strömlös).

7. Andra tillbehör:Inklusive flera tillbehör såsom gasreläer (Buchholz-reläer), andningsskydd (silikonandningsskydd), tryckavlastningsanordningar, termometrar, oljefilter, etc.

Klassificering av 33kV krafttransformator

Produktfördelar med 33kV krafttransformatorer

Den 35 kV oljesänkta distributionstransformatorn erbjuder följande huvudsakliga fördelar:

1. Låga förluster:Genom att använda högkvalitativt kornorienterat kiselstål med hög permeabilitet och optimerade kärn- och lindningskonstruktioner kan tomgångsförlusterna minskas med mer än 20 % jämfört med konventionella transformatorer och lastförlusterna med mer än 10 %. S22-serien uppnår 15-20 % lägre tomgångsförluster än S11-typen.

2. Lågt brus:Genom att välja högkvalitativa kärnmaterial, lämplig magnetisk kärndensitet och segmenterad laminerad bindningsteknik kan brus effektivt reduceras. För 1000 kVA-utrustning kan ljudnivån styras under 50 decibel.

3. Hög kortslutningsmotståndsförmåga:Använda dynamisk analysmetod för beräkning av kortslutningsmekanisk kraft; Lindningen lindas genom krympningsprocess för att säkerställa hög mekanisk hållfasthet. Denna transformator kan motstå överspänningsströmmar upp till 32 gånger märkströmmen genom kortslutningstestning.

4. Låg temperaturökning:Oljeflödesfördelningen beräknas och optimeras för att minska hot-spot-temperaturerna och den genomsnittliga lindningstemperaturen.

5. Helt förseglad, underhållsfri:Vår krafttransformator använder en helt sluten oljetank, som kan isolera oljan från luften och bromsa isoleringens åldrande. Tankar med korrugerade fenor ersätter konservatorn och förhindrar effektivt inträngning av fukt och syre. Den underhållsfria perioden kan överstiga 20 år.

6. Enkel installation och underhåll:Relativt kompakt storlek och låg kostnad. En icke-lyftande kärna gör att transformatorn tål transportvibrationer.

7. Tillgänglig smart funktionalitet:Vissa transformatormodeller kan utrustas med funktioner för "fjärrsignal, fjärrmätning, fjärrjustering och fjärrkontroll" (fyra fjärrkontroller) för att uppnå obemannad transformatorstationsdrift.

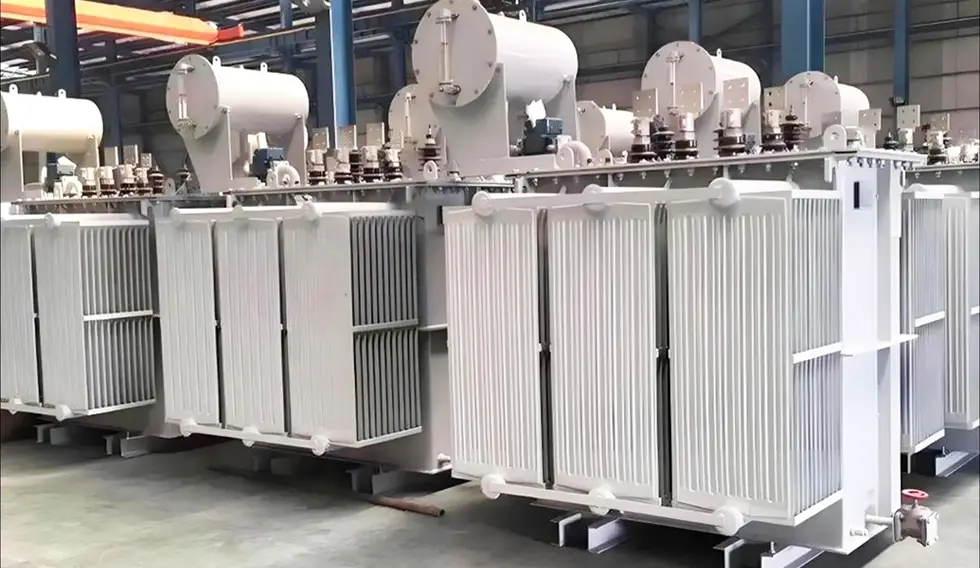

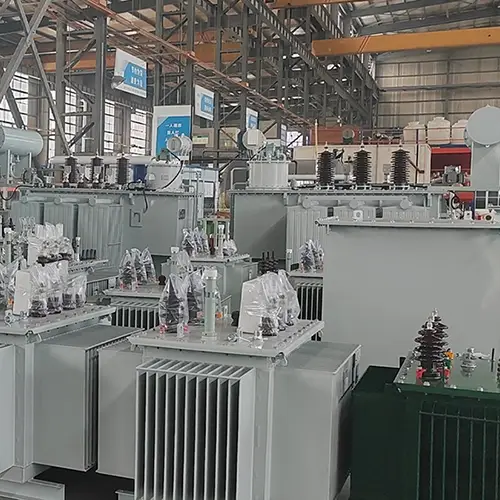

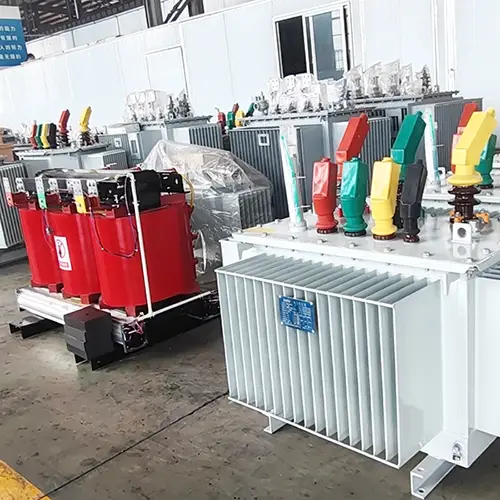

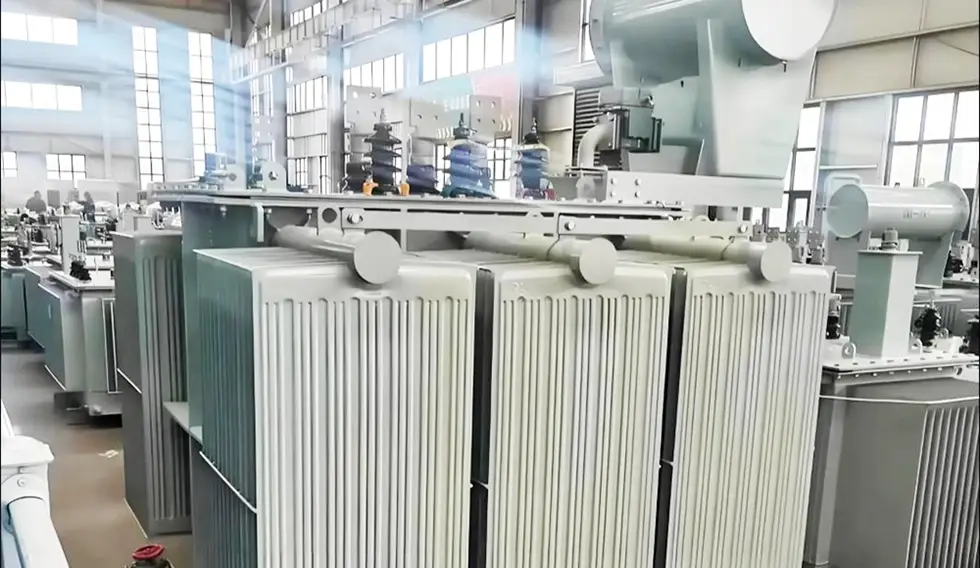

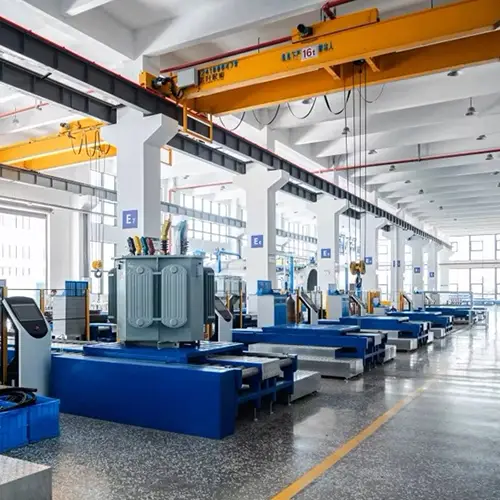

Verkstad

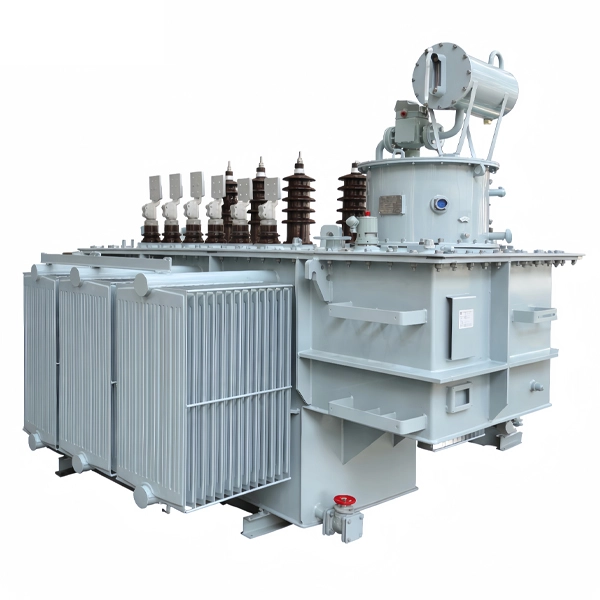

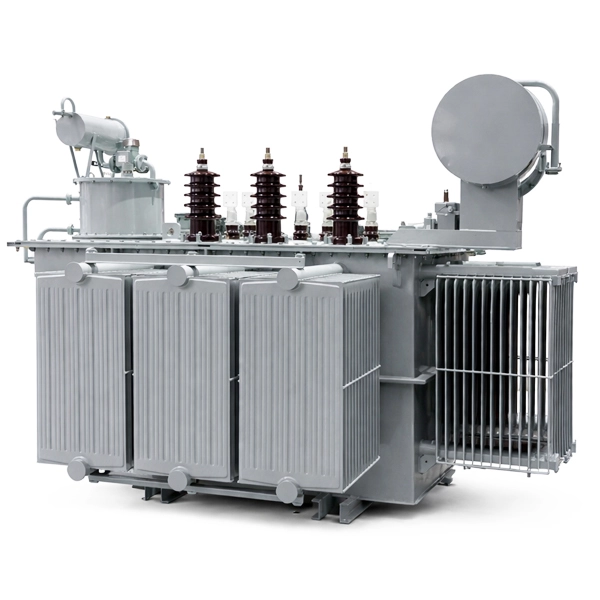

Produktutställning
