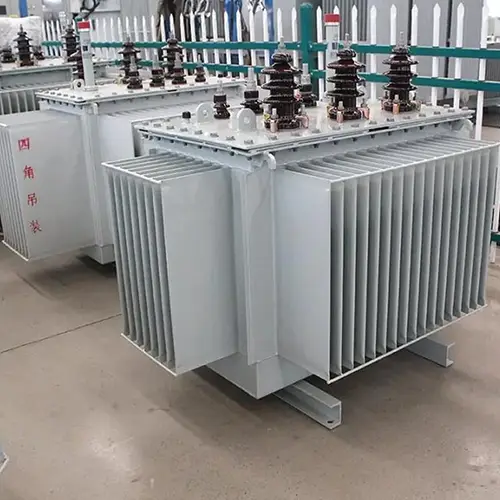

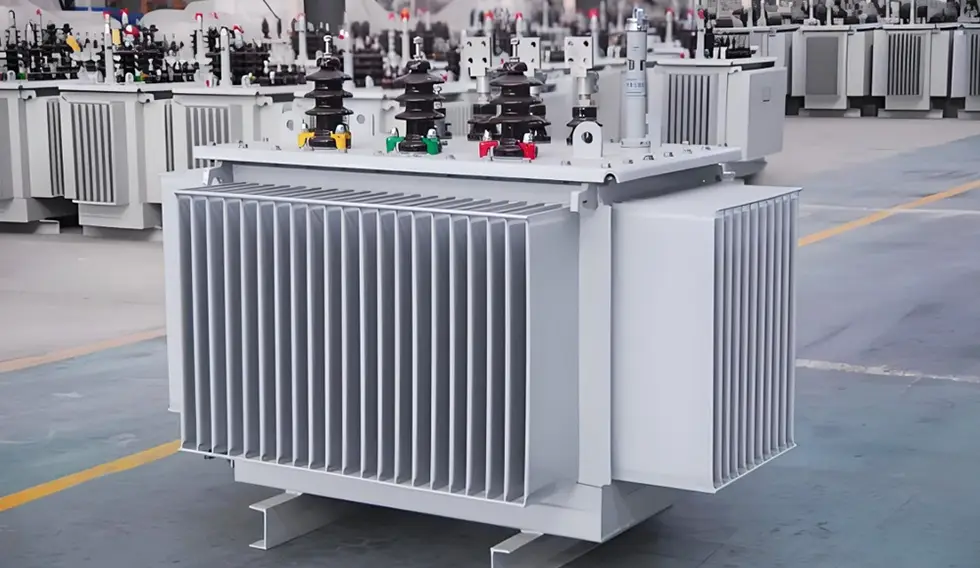

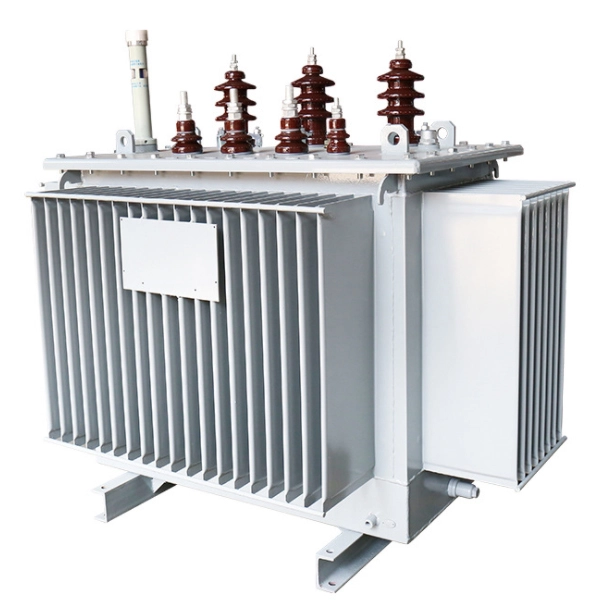

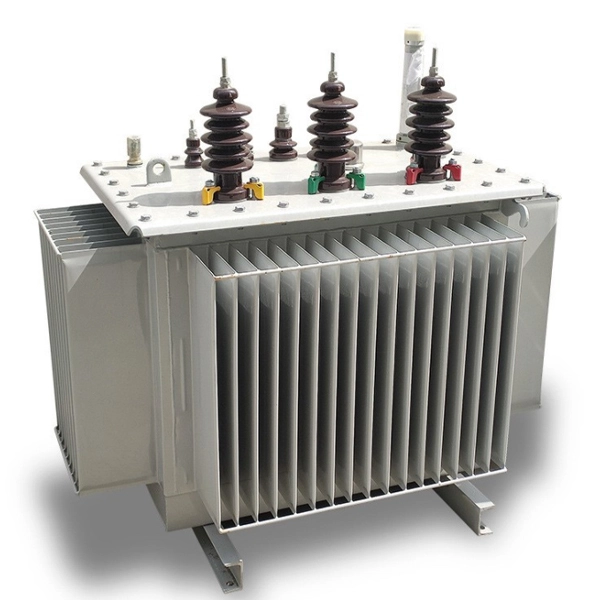

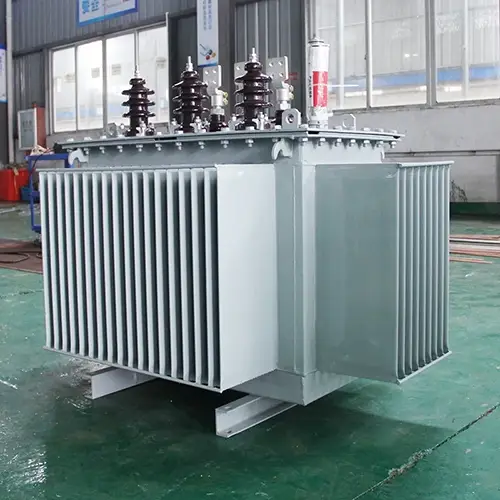

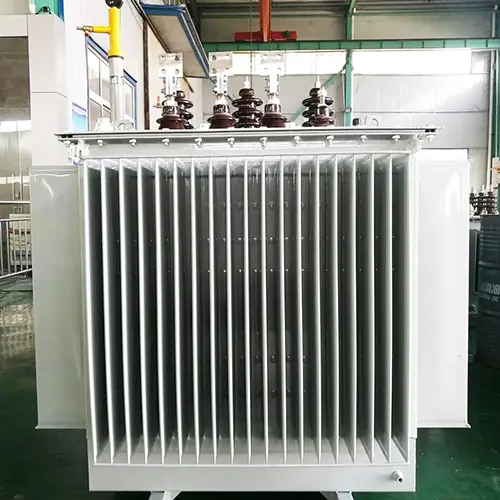

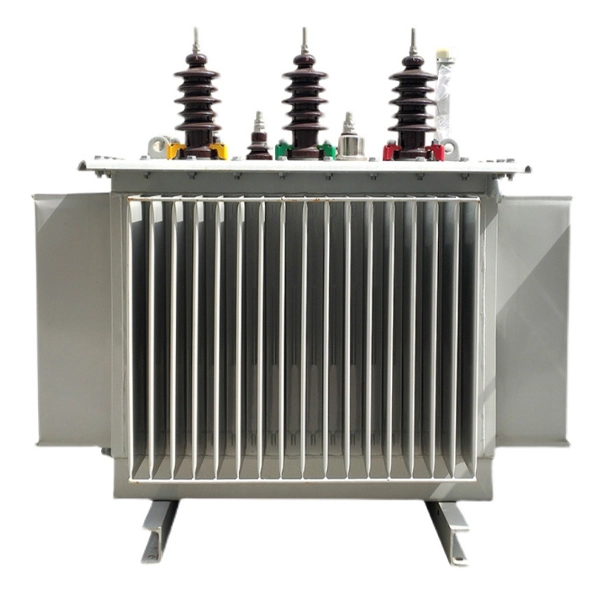

20KV oljesänkt typ elektrisk transformator

Den elektriska transformatorn är en av produkterna som tillverkas av Cotenele. Vår20KV oljesänkt typ elektrisk transformatorär en kraftdistributionsenhet som sänker 20kV-spänningsnivån till lågspänning (vanligtvis 0,4kV). Det används ofta i 20kV distributionssystem. När elnäten uppgraderas erbjuder 20kV-systemet betydande fördelar jämfört med 10kV-systemet: för samma överförda effekt minskas linjeströmmen med 50 % och linjeenergiförlusterna minskas med 75 %, vilket resulterar i anmärkningsvärda energibesparingar och kapacitetsutbyggnad. De elektriska transformatorerna av 20KV oljesänkta typ används huvudsakligen i kraftdistributionsnätverk, industri- och gruvföretag, kommersiella och civila byggnader och andra scenarier.

Huvudsakliga tekniska parametrar

Produktklassificering

De 20 kV oljenedsänkta distributionstransformatorerna kan klassificeras enligt följande kriterier:

1. Efter antal faser

Enfas transformatorer: kapacitetsområde 5kVA -160kVA

Trefas transformatorer: kapacitetsområde 30kVA -2500kVA

2. Efter kärnmaterial

Silikonståltransformatorer: modeller inkluderar S11, S13, S20, S22-serien

Transformatorer av amorfa legeringar: modeller inkluderar SBH15, SBH21, SBH25-serien; deras tomgångsförluster är ungefär hälften av de för transformatorer av kiselstål av samma energieffektivitetsklass

3. Genom energieffektivitetsklassning

Mellan till högklassiga produkter: S13, S20, S22 och serier av amorf legering

Low-end produkter: S11-serien

4. Genom att byta metod

Uttagskoppling (obelastad) lindning: kräver spänningslös för manuell justering

Kranbyte under belastning: tillåter justering medan den är strömsatt (tillgänglig på vissa modeller)

5. Efter typ av tankkapsling

Helt förseglad typ, konventionell typ, etc.

Användningsområde för 20kV oljenedsänkta distributionstransformatorer

20kV oljenedsänkta distributionstransformatorer används huvudsakligen i följande scenarier:

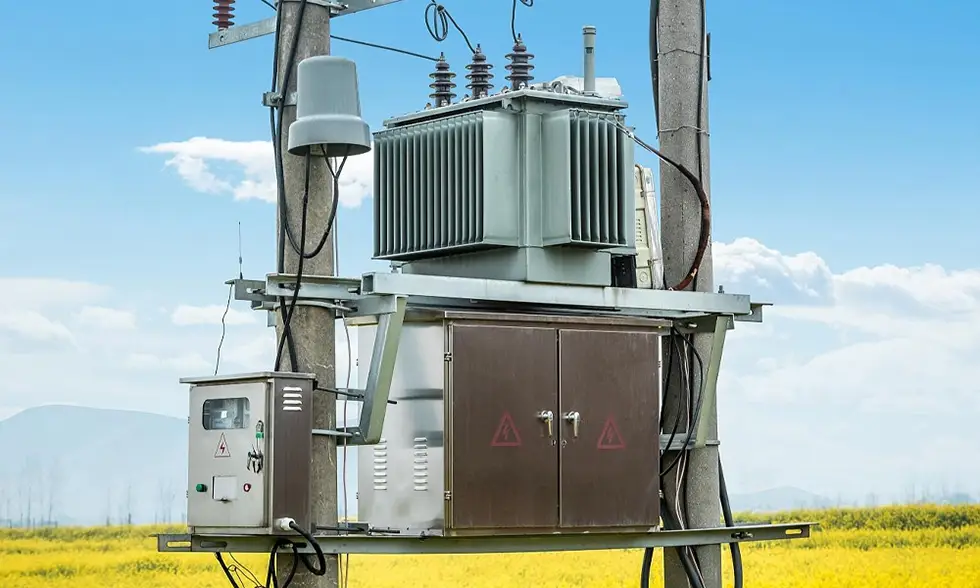

1. Eldistributionsnät:stads- och landsbygdsdistributionsnät, 20kV distributionsledningar

2. Industri- och gruvföretag:petroleum, metallurgi, kemi, textil, lätt industri, etc.

3. Kommersiella byggnader och bostadshus:kommersiella komplex, kontorsbyggnader, bostadskvarter

4. Speciella miljöer:platser med mycket damm, oljeföroreningar eller kemiska ämnen

5. Dubbelspänningsomkopplingsapplikationer:vissa modeller kan fungera på antingen 10kV eller 20kV system genom att växla mellan spänningsnivåer

Arbetsprincip

Arbetsprincipen för en 20kV oljenedsänkt distributionstransformator är elektromagnetisk induktion:

1. När växelströmsspänningen appliceras på primärlindningen (högspänningssidan, 20kV), passerar växelströmmen genom lindningen och genererar ett alternerande magnetiskt flöde i järnkärnan.

2. Detta alternerande flöde länkar samtidigt både primär- och sekundärlindningarna (lågspänningssidan, typiskt 0,4 kV).

3. Enligt lagen om elektromagnetisk induktion induceras elektromotoriska krafter i båda lindningarna.

4. Eftersom de två lindningarna har olika antal varv, skiljer sig de inducerade spänningarna i enlighet därmed -- varvförhållandet är lika med spänningsförhållandet.

5. Värmen som genereras under drift överförs genom isoleringsoljan till tankväggen och avleds sedan till den omgivande luften via kylflänsar (eller korrugerade paneler).

Hur man väljer lämplig krafttransformator

1. Kapacitetsval

- Beräkna den totala anslutna lasten från all elektrisk utrustning och anläggningar (i allmänhet exklusive brandbekämpningslaster).

- Den kompenserade skenbara effekten fungerar som grund för val av transformatorkapacitet och antal enheter.

- Generellt bör transformatorns belastningsfaktor hållas på cirka 85 %.

- Undvik överdimensionerade transformatorer eller överbelastning.

2. Val av modell

- S11-serien: lågprisprodukter, lämpliga för applikationer med låga krav på energieffektivitet.

- S13/S20/S22-serien: energibesparande produkter av medel till hög kvalitet.

- Serien av amorf legering (SBH15, etc.): extremt låga tomgångsförluster, idealisk för applikationer med långa tomgångstider och hög tonvikt på energibesparing.

3. Andra överväganden

- Installationsmiljö (inomhus / utomhus)

- Krav på brandskyddsklassificering

- Behov av dubbelspänningsomkoppling (10kV/20kV-kompatibilitet)

- Tappkopplingsmetod (från krets eller on-load)

- Budget- och kostnadsbegränsningar

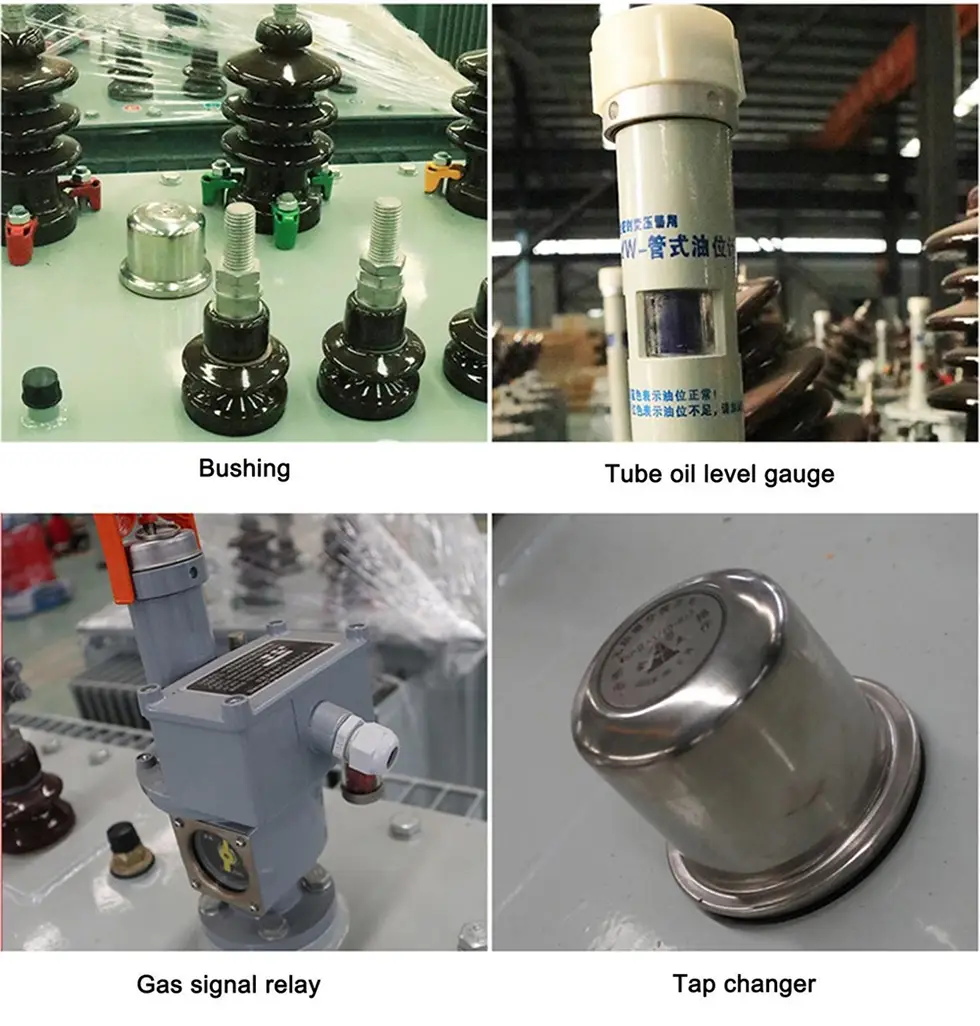

Produktdetaljer

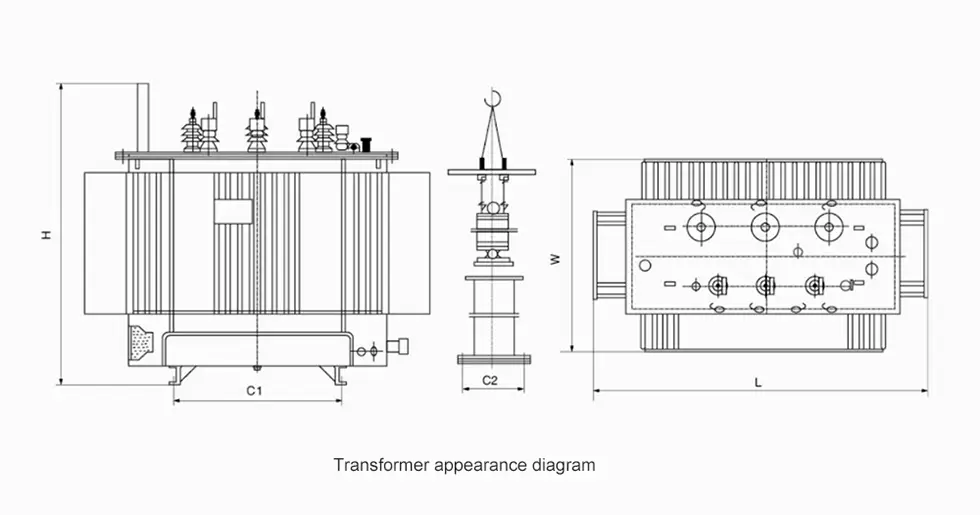

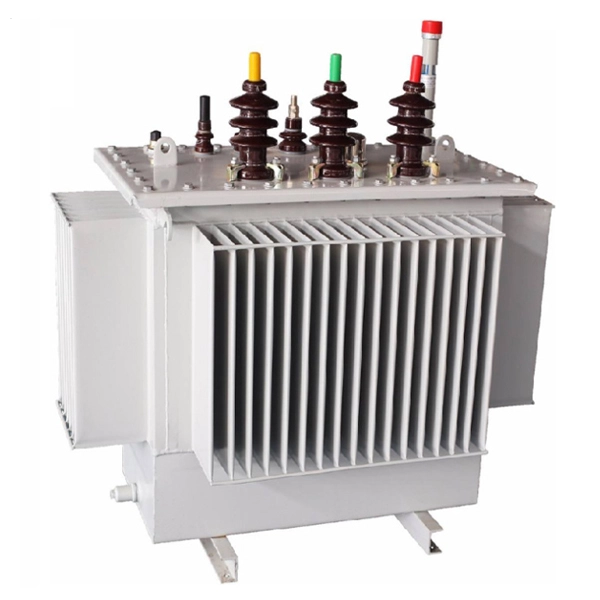

Produkter Utseende och mått

Beställningsmeddelande

Vid beställning ska produktmodell, märkkapacitet, hög- och lågspänningsmärkspänning, högspänningsuttagsintervall, antal faser, frekvens och anslutningsgruppnummer anges.

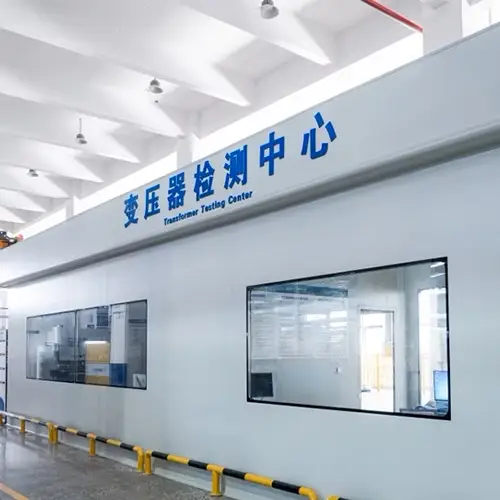

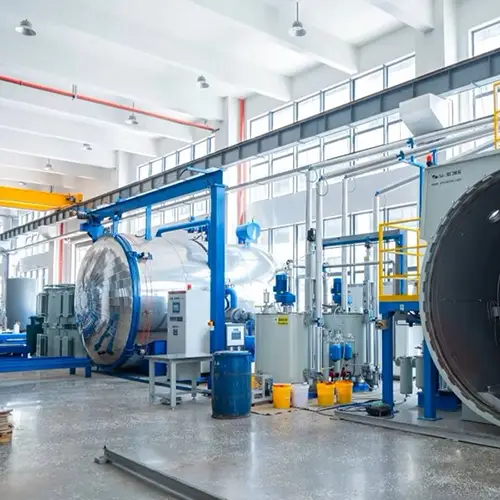

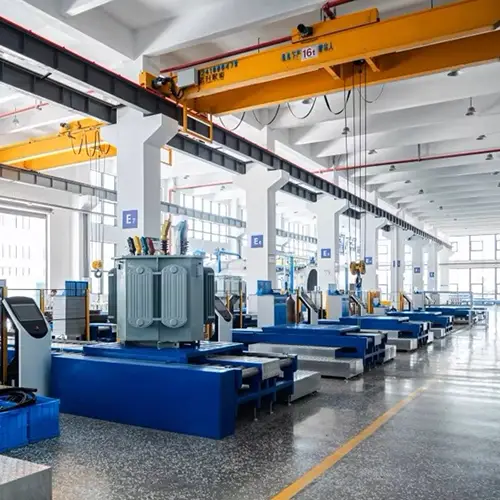

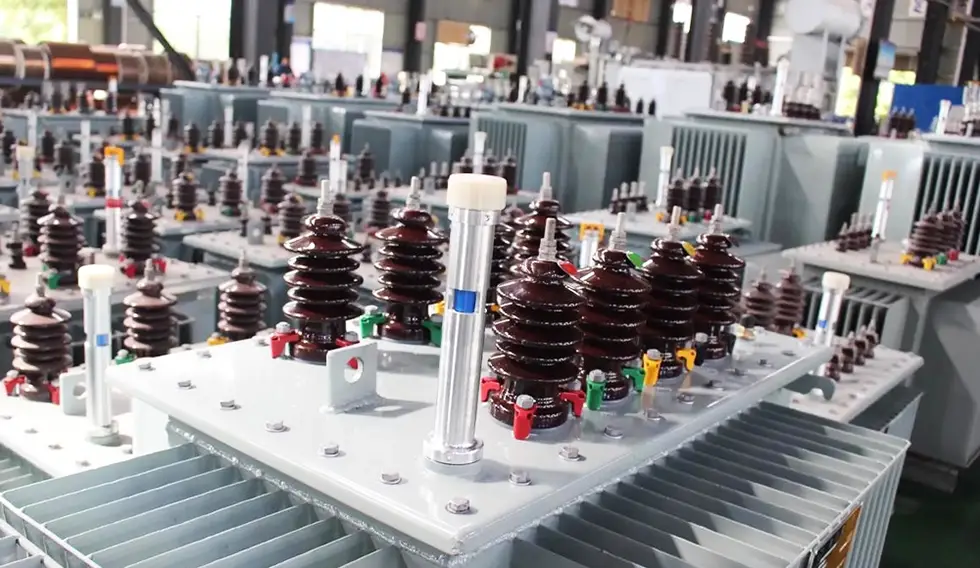

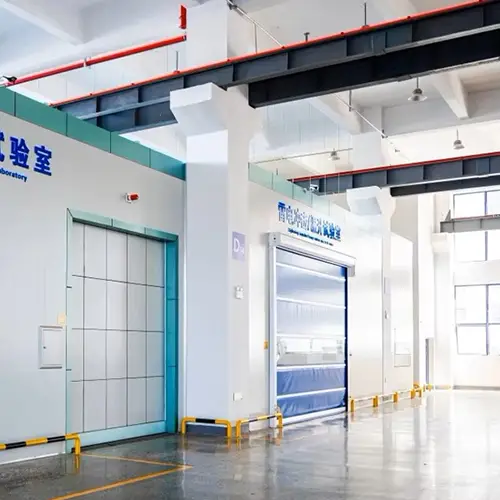

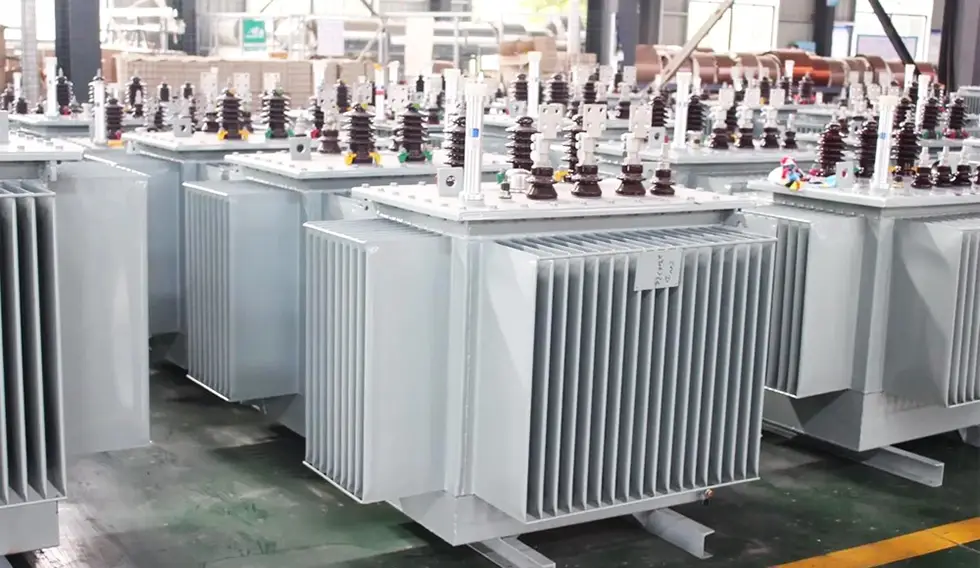

Verkstad och testcenter

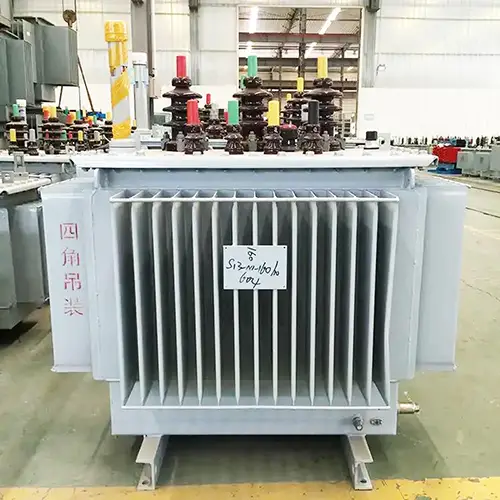

Produktutställning
