Vilka faktorer bör ingenjörer överväga när de väljer mellanspänningsställverk?

Inledning: Ett beslut som ekar i årtionden

Att välja mellanspänningsställverk är inte en transaktion. Det är ett designbeslut som kommer att forma en anläggnings elsäkerhet, driftflexibilitet och underhållsbudget under tjugo till trettio år. Till skillnad från komponenter som kan bytas ut under en rutinavstängning är ställverk strukturellt. När samlingsskenorna väl är installerade, bultas panelerna ihop och kablarna termineras, att ändra utrustningskonfigurationen blir ett stort kapitalprojekt.

Men i pressen av projektdeadlines reduceras ofta valet av ställverk till att kontrollera några parametrar på ett datablad och jämföra priser. Detta tillvägagångssätt missar de faktorer som faktiskt avgör om utrustningen kommer att fungera tillförlitligt under sin livslängd, förbli kompatibel med förändrade bestämmelser och anpassa sig till förändringar i anläggningens elektriska belastningsprofil.

Den här artikeln identifierar de faktorer som erfarna ingenjörer överväger när de väljer mellanspänningsställverk – inte bara parametrarna som visas på en märkskylt, utan de drifts-, reglerings- och livscykelöverväganden som skiljer en specifikation som fungerar från en som skapar problem senare.

Faktor ett: Förstå tillämpningen innan du tittar på utrustning

Det enskilt vanligaste felet vid val av ställverk är att börja med utrustningskatalogen innan man helt förstår applikationen. Den korrekta sekvensen börjar med en tydlig definition av vad ställverket ska göra, inte bara vad det ska tåla.

En inkommande matare som betjänar en krafttransformator har fundamentalt andra krav än en utgående matare som försörjer en stor motor. Den inkommande brytaren ser relativt få operationer men måste samordnas med skyddet uppströms. Motormataren ser frekventa starter och stopp, kan kräva överspänningsskydd och behöver ett skyddsschema som skiljer mellan startinhopp och ett genuint fel. Att specificera samma brytare för båda applikationerna utan att beakta dessa skillnader leder till störande utlösning, överdrivet underhåll eller otillräckligt skydd.

Driftmiljön formar också specifikationen. Inomhusinstallationer i rena, klimatkontrollerade elrum tillåter utrustningskonstruktioner som snabbt skulle misslyckas i utomhus eller tuffa industriella miljöer. En ställverkspanel klassad för ett datacenters elektriska rum, med sin stabila temperatur och låga luftfuktighet, är inte samma specifikation som en panel avsedd för en offshore-plattform eller en ökensolinstallation. Kondens, saltstänk, luftburet damm och extrema temperatursvängningar ställer alla designkrav som specifikationen måste uppfylla.

Ingenjörstimmar som ägnas åt att definiera applikationen innan utrustningssökningen börjar slösas aldrig bort. De är den billigaste försäkringen mot ett specifikationsfel som förvärrar under årtionden av drift.

Faktor två: Kärnväxlingstekniken

Valet av brytarteknik avgör ställverkets grundläggande karaktär: dess underhållsprofil, dess säkerhetsegenskaper och dess miljöavtryck.

Vakuumbrytare har blivit standarden för mellanspänningstillämpningar från 3,3 kV till 40,5 kV. Orsakerna är väldokumenterade: vakuumbrytaren släcker ljusbågen inuti en förseglad keramikflaska som inte kräver något underhåll under hela livslängden. Det finns ingen olja att testa, filtrera eller byta ut. Det finns ingen gas att läcka eller övervaka. Brytaren är likgiltig för källan till den felström den måste avbryta, vilket gör den väl lämpad för nät med hög penetration av förnybar energi där felegenskaper kan skilja sig från traditionell synkron generering.

SF₆-brytare, som en gång var vanliga i medelspänningstillämpningar, är nu på reträtt. EU:s F-gasförordning har förbjudit nya SF₆-ställverk upp till 24 kV från den europeiska marknaden, och liknande restriktioner utvecklas globalt. Även där regleringar ännu inte har trätt i kraft är inriktningen av politiken tydlig. Att specificera SF₆-utrustning idag skapar en framtida efterlevnadsansvar och stigande driftskostnader för gashantering, läckagedetektering och eventuell återhämtning vid uttjänt livslängd.

Den praktiska frågan för ingenjörer är inte om man ska välja vakuumavbrott – den debatten är till stor del avgjord. Frågan är vilken specifik vakuumbrytarkonstruktion och vilken tillverkare som bäst uppfyller projektets krav på mekanisk uthållighet, avbrottskapacitet och kompatibilitet med den valda panelkonfigurationen.

Faktor tre: nominella parametrar och deras marginaler

De nominella parametrarna på ett ställverksdatablad – spänning, ström, kortslutningsbrytande kapacitet – är de minsta inträdeskriterierna. Det som skiljer en robust specifikation från en marginell är marginalen mellan nominellt värde och det faktiska drifttillståndet.

Märkspänningen måste överstiga den nominella systemspänningen med hänsyn till tillfälliga överspänningar vid fel eller kopplingshändelser. Ett 12 kV-system kan se transienta spänningar som är betydligt högre än det nominella värdet. Ställverkets effekt-frekvens motstå spänning och blixtimpuls motstå spänning måste tillgodose dessa förhållanden med marginal, inte bara uppfylla minimistandarden.

Nominell kontinuerlig ström förtjänar särskild uppmärksamhet eftersom den ofta är underspecificerad. Märkskyltens klassificering förutsätter specifika omgivningsförhållanden - vanligtvis max 40°C, med ett höjdtak på 1000 meter. Om installationen är i en region där omgivningstemperaturerna regelbundet överstiger 40°C, eller på en höjd över 1000 meter där tunnare luft minskar kylningseffektiviteten, måste märkströmmen minskas. En 1250 A brytare installerad på 3000 meter kanske bara kan bära 1050 A kontinuerligt. Om lasten är nära märkskyltens klassificering under standardförhållanden, kommer den att överskrida den reducerade kapaciteten under faktiska förhållanden på plats.

Kortslutningsbrytningsförmågan ska jämföras mot den beräknade felnivån vid installationsstället, inte mot ett standardvärde hämtat från en tidigare projektspecifikation. Stadsnät med hög belastningstäthet och flera transformatoranslutningar kan producera felnivåer som överraskar ingenjörer som är vana vid mindre tätt sammankopplade system. En kortslutningsstudie utförd för den specifika installationen, med hjälp av aktuella systemdata och beräknad framtida generation, är den enda tillförlitliga grunden för att specificera denna parameter.

Korttidsmotståndsström – den ström som brytaren måste bära i stängt läge under en specificerad varaktighet medan en nedströmsenhet rensar felet – är lika viktig för selektiv koordinering. Om en strömbrytare är avsedd att köra genom ett fel medan en uppströms brytare löser ut, måste dess korttidsklassificering matcha det kravet. Att förbise denna parameter leder till kaskadresor och onödiga avbrottsförlängningar.

Faktor fyra: Isoleringsmedium och miljööverensstämmelse

Mediet som ger dielektrisk isolering mellan faser och till jord har blivit ett beslut med regulatoriska, miljömässiga och driftsmässiga dimensioner som sträcker sig långt bortom elektrisk prestanda.

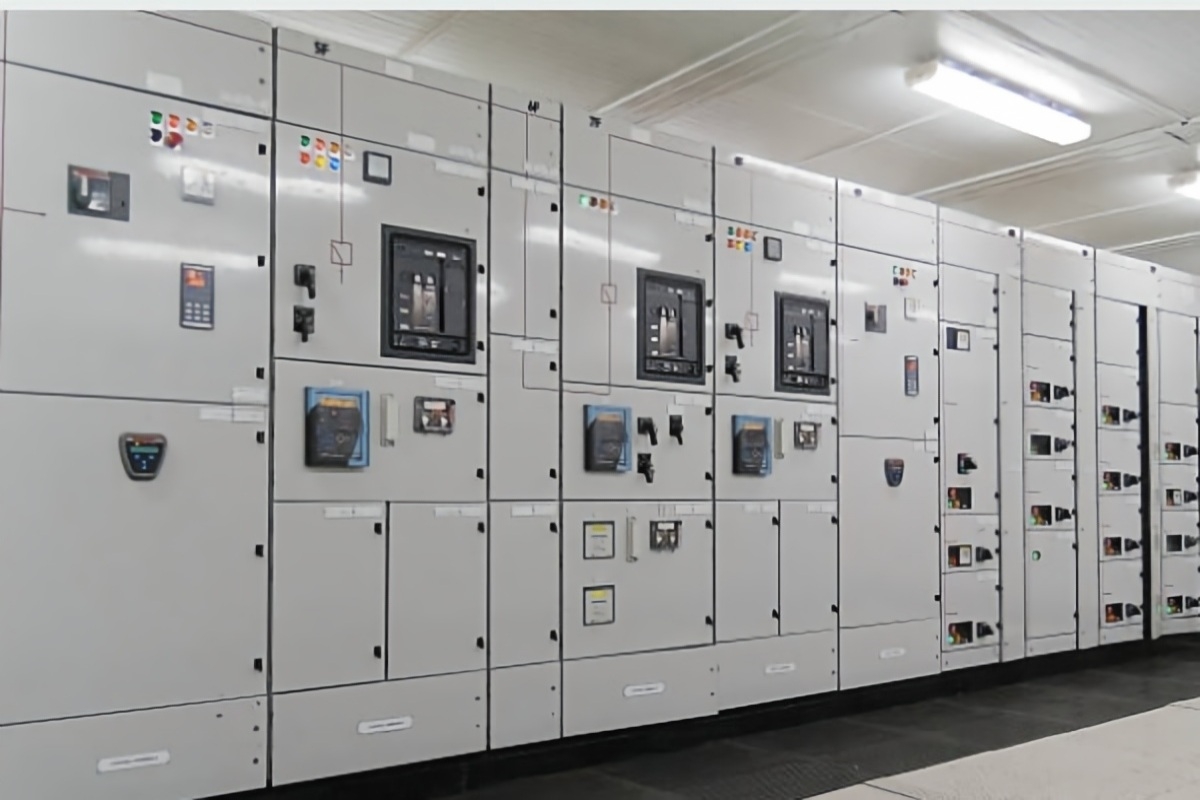

Luftisolerade ställverk är fortfarande den enklaste och mest använda tekniken. Den använder omgivande luft som isoleringsmedium, med fysiskt spel mellan faserna som ger den dielektriska styrkan. Luftisolering är välkänd, kräver ingen speciell hantering och medför inget miljöansvar. Avvägningen är storlek: luftisolerade paneler är större än gasisolerade motsvarigheter, vilket spelar roll i applikationer där utrymmet är begränsat eller dyrt.

SF₆ gasisolerade ställverk, som dominerat kompakta mellanspänningsinstallationer i decennier, fasas nu ut genom reglering. För nya projekt på europeiska och andra reglerade marknader är SF₆ inte ett alternativ för utrustning upp till 24 kV. Även för högre spänningsklasser är policyns inriktning tydlig. Ingenjörer bör specificera SF₆-fria alternativ om inte ett specifikt undantag gäller och har verifierats.

Torr luft och kväveisolering har dykt upp som de primära ersättningarna för SF₆ i gasisolerad utrustning. Båda gaserna har noll global uppvärmningspotential. Båda är giftfria och kräver ingen speciell hantering vid uttjänt livslängd. Den förseglade tanken av rostfritt stål som används i moderna torrlufts- eller N₂-isolerade ställverk fylls på fabriken och är förseglad för livet – ingen tryckövervakning, ingen påfyllning och inget gasrelaterat underhåll under utrustningens hela livslängd.

Solid isolering, med epoxihartsinkapsling av strömförande delar, erbjuder en annan SF₆-fri väg. Det eliminerar gas helt, vilket gör det attraktivt för tuffa miljöer och utrymmesbegränsade installationer. Avvägningen är att solid isolerade konstruktioner är mindre flexibla när omkonfigurering behövs.

För ingenjörer som specificerar ställverk idag är beslutet om isoleringsmedium allt enklare: välj en SF₆-fri teknik, verifiera att tillverkaren har genomfört typtestning enligt tillämpliga IEC-standarder och bekräfta att dokumentationspaketet stöder påståenden om miljöefterlevnad.

Faktor fem: Fast kontra uttagbar konfiguration

Valet mellan fast och utdragbar konstruktion är i grunden ett beslut om hur underhållet ska utföras under utrustningens livslängd.

Fasta ställverk har brytare och brytare fast monterade i panelen. Det är enklare i design, lägre i initial kostnad och kräver färre mekaniska komponenter som kan gå sönder. Avvägningen är att allt underhåll på kopplingsanordningen kräver att hela busssektionen strömlös. För anläggningar där avbrottsfönster är tillgängliga och kostnaden för stillestånd är hanterbar kan fasta ställverk vara ett lämpligt val.

Utdragbart ställverk monterar strömbrytaren på en lastbil som kan ställas in och ut ur panelen. När brytaren är i det anslutna läget är den helt inkopplad med de primära och sekundära kretsarna. Den kan dras ut till ett testläge där primärkretsen är frånkopplad men sekundära kretsar förblir anslutna för testning. Den kan dras tillbaka helt till en isolerad position för underhåll eller utbyte. Denna konfiguration gör att en brytare kan servas eller bytas ut utan att strömskenan kopplas ur, vilket är kritiskt i anläggningar där stillestånd är extremt dyrt eller där kontinuerlig drift krävs enligt avtal.

Den utdragbara konfigurationen ställer ytterligare mekaniska krav. Trucken måste riktas exakt mot panelen. De primära kontakterna måste kopplas in med konsekvent kontakttryck. De mekaniska förreglingarna som förhindrar felfunktion – att ställa en stängd brytare, stänga en brytare i ett mellanläge – måste fungera tillförlitligt under tusentals operationer. Dessa är inte funktioner som kan verifieras från ett fotografi. De kräver tillverkningsprecision som kommer från erfarenhet och kvalitetskontroll.

För kritiska applikationer – datacenter, industrianläggningar med kontinuerliga processer, sjukhus – är den utdragbara konfigurationen vanligtvis det korrekta valet trots dess högre initiala kostnad. Möjligheten att underhålla eller byta ut en brytare utan att stänga av bussen är en förmåga som betalar sig själv första gången den används.

Faktor sex: skydd, kontroll och kommunikation

En strömbrytare utan skyddsrelä är en brytare utan intelligens. Valet av skydds-, kontroll- och kommunikationssystem är lika viktigt som valet av själva brytaren.

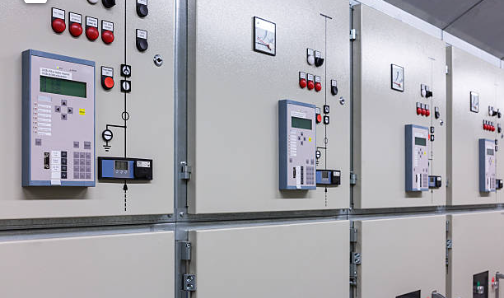

Moderna numeriska skyddsreläer erbjuder funktioner som går långt utöver grundläggande överströms- och jordfelsskydd. De kan skilja mellan olika feltyper, lagra vågformsposter för analys efter händelse och kommunicera med uppströms SCADA eller energiledningssystem via IEC 61850, Modbus eller andra protokoll. För en ingenjör är att specificera ett relä med rätt skyddsfunktioner för applikationen – motorskydd, transformatordifferential, matarhantering – en uppgift som kräver att man förstår både utrustningen som skyddas och reläets konfigurationsalternativ.

Kommunikationsgränssnittet blir allt viktigare. En ställverkspanel som kan rapportera sin egen status – brytarläge, skyddshändelser, utrustningens skick – minskar behovet av fysisk inspektion och möjliggör tillståndsbaserat underhåll. För ett verktyg med hundratals transformatorstationer, eller en datacenteroperatör som hanterar flera anläggningar, minskar denna förmåga direkt driftskostnaderna.

Hjälpkraft för skydd och kontroll måste övervägas noggrant. De flesta moderna skyddsreläer och utlösningsspolar arbetar med likström, typiskt 110 V eller 220 V likström, som försörjs av ett stationsbatterisystem. Batteriet, laddaren och DC-distributionspanelen är integrerade i skyddsschemat. Om stationens batteri går sönder förlorar skyddsreläerna ström och brytarna löser sig inte vid ett fel. Detta är inte ett hypotetiskt scenario – det har orsakat incidenter i den verkliga världen där ett fel blev oklart eftersom skyddssystemet var mörkt.

Faktor sju: Samlingsskenas konfiguration och systemarkitektur

Arrangemanget av samlingsskenor i ställverksenheten bestämmer hur kraften flyter genom systemet och hur systemet beter sig när en komponent går sönder.

En enkel samlingsskena är den enklaste och billigaste konfigurationen. Alla inkommande och utgående matare ansluts till en gemensam buss. Om bussen går sönder eller om den enstaka inkommande transformatorn går förlorad, förlorar alla anslutna laster ström. Denna konfiguration är lämplig där konsekvensen av ett totalt avbrott är acceptabelt.

En sektionerad samlingsskena lägger till en busskopplingsbrytare som kan dela bussen i två oberoende strömförsörjda sektioner. Om en transformator eller busssektion går sönder stänger kopplingen och den friska transformatorn försörjer båda sektionerna. Lasterna upplever ett kort avbrott under överföringen. Detta är den vanligaste konfigurationen för medelkomplexa installationer.

En main-tie-main-konfiguration använder två oberoende busssektioner, var och en med sin egen huvudinkommande brytare och transformator, med en normalt öppen tie-breaker mellan dem. Automatiska överföringsscheman kan stänga tie breaker inom några sekunder efter att det detekterats ett försörjningsbortfall på vardera sidan. Denna konfiguration ger högre tillförlitlighet och är standard för kritiska anläggningar.

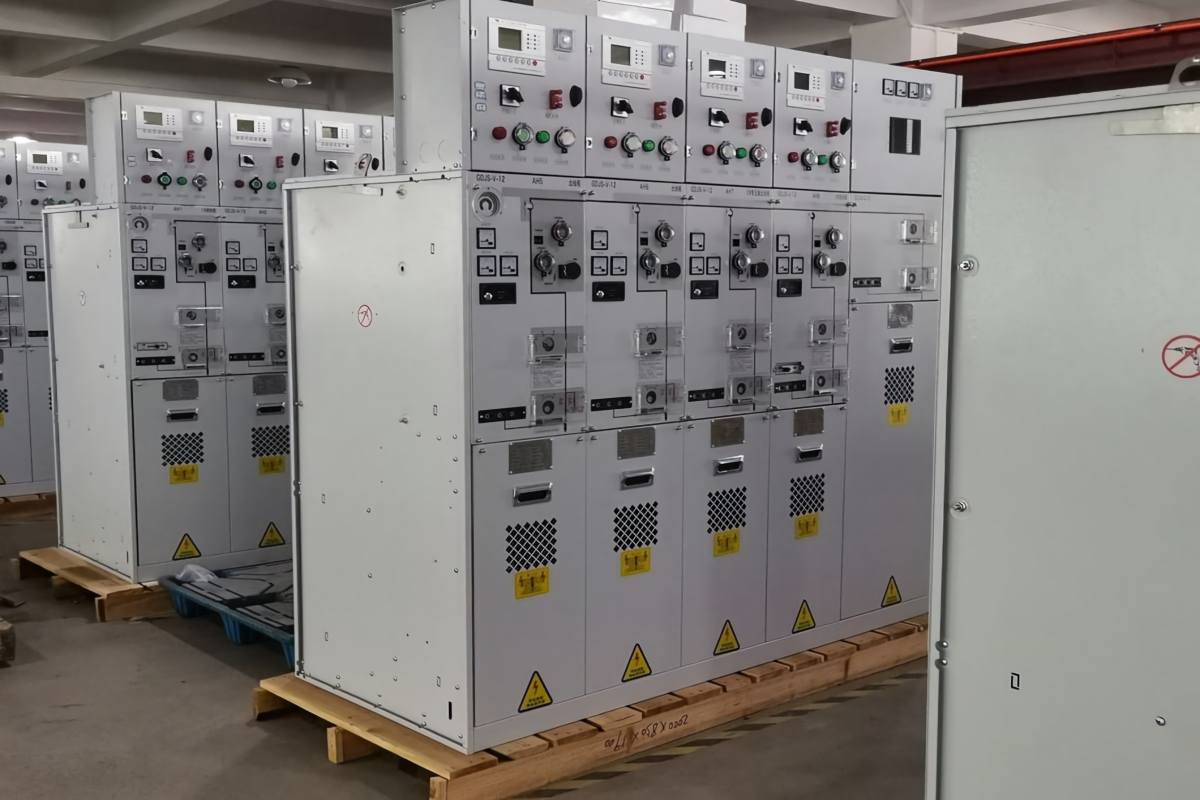

En ringhuvudenhetskonfiguration förbinder flera ställverkspaneler i en sluten slinga. Kraften kan flöda i båda riktningarna runt ringen. Ett kabelfel mellan två valfria paneler kan isoleras utan att avbryta matningen till någon belastning. Denna konfiguration är standarden för stadsdistributionsnätverk, universitetscampus och vindkraftsuppsamlingssystem.

Samlingsskenas konfiguration bör väljas baserat på anläggningens tillförlitlighetskrav, inte på en standardspecifikation som överförts från ett tidigare projekt. En tillförlitlighetsanalys som tar hänsyn till kostnaden för driftstopp, sannolikheten för komponentfel och den tid som krävs för reparation eller utbyte ger en rationell grund för detta beslut.

Faktor åtta: Överensstämmelse med standarder och dokumentation

Typprovning enligt IEC 62271-200 är minimikravet för mellanspänningsställverk på internationella marknader. Men "typtestad" är en term som används löst. Frågan ingenjörer bör ställa är inte "har den här utrustningen typtestats" utan "kan du tillhandahålla de fullständiga typtestrapporterna från ett oberoende IEC-ackrediterat laboratorium - just nu?"

En tillverkare som har genomfört hela testprogrammet kommer att dela med sig av certifikaten utan att tveka. En tillverkare som använder fraser som "design verifierad enligt IEC-standarder" eller "testrapporter pågår" kommunicerar att pappersarbetet inte finns ännu. För projekt där utrustningen kommer att granskas av en konsult eller en energitekniker är denna distinktion viktig.

Utöver typtestning är dokumentationspaketet som medföljer ställverket en del av produkten. Rutinmässiga testrapporter från fabriken för varje panel. En försäkran om överensstämmelse med gällande bestämmelser. En referenslista över installationer. För europeiska projekt, dokumentation som visar överensstämmelse med EU:s F-gasförordning om utrustningen är SF₆-fri. Dessa dokument bör finnas tillgängliga i anbudsfasen, inte efter att beställningen har lagts. En leverantör som inte kan tillhandahålla dem på förfrågningsstadiet kommer sannolikt inte att producera dem snabbt senare.

Faktor nio: Tillverkarens förmåga och långsiktigt stöd

Ställverk är inte en vara. Tillverkarens tekniska förmåga, kvalitetskontrolldisciplin och långsiktiga engagemang för produktlinjen påverkar direkt utrustningens prestanda och tillgängligheten av support under dess livslängd.

Tillverkningskvalitet visar sig i detaljer som inte syns i en broschyr. Konsistensen hos epoxihartsstolpar. Inriktningen av utdragbara lastbilsmekanismer. Dragning och märkning av styrledningar i lågspänningsfacket. Dessa är processberoende resultat som återspeglar tillverkarens produktionskultur, inte bara deras designförmåga.

Långsiktigt stöd är viktigt eftersom ställverk förblir i tjänst i årtionden. Tillgänglighet av reservdelar, teknisk support för skyddsreläkonfiguration och möjligheten att leverera ytterligare paneler som matchar den befintliga installationen – det här är överväganden som blir viktiga år efter den första beställningen.

Ett fabriksbesök berättar en ingenjör mer om en tillverkare än någon uppsättning dokument. Att gå igenom produktionslinjen avslöjar verktygen, testprocedurerna, kvalitetskontrollpunkterna och den allmänna organisationsnivån som kommer att avgöra konsistensen hos den levererade utrustningen. Om ett fabriksbesök inte är möjligt, ger en användbar insikt att be om detaljerade fotografier av produktionslinjen, testanläggningar och nyligen gjorda beställningar.

Slutsats

Att välja mellanspänningsställverk kräver att man ser bortom databladet till applikationskontexten, den operativa miljön, regelverket och tillverkarens kapacitet. Parametrarna på namnskylten är startpunkten, inte mållinjen.

En ingenjör som har definierat applikationskraven, verifierat felnivåerna, valt en isoleringsteknik som uppfyller gällande och förutsebara regler, valt den konfiguration som stödjer anläggningens underhållsfilosofi, specificerat de skydds- och kommunikationssystem som är lämpliga för installationen, och kvalificerat en tillverkare med bevisad produktionsförmåga och dokumentationsberedskap – att ingenjören har utfört problem i tio år, har förekommit, eller efter att ha utfört arbetet i tio år, driftsättning.

COTENELE stödjer ingenjörer genom hela specifikationsprocessen med typtestade ställverk, kompletta dokumentationspaket och direkt tillgång till vårt ingenjörsteam. Våra vakuumbrytare och SF₆-fria ringhuvudenheter betjänar kraftverk, datacenter, utvecklare av förnybar energi och industriella köpare över flera kontinenter. Oavsett om du behöver en standardkonfiguration eller en skräddarsydd lösning, tillhandahåller vi tekniska data och applikationsstöd för att hjälpa dig att specificera med tillförsikt.
