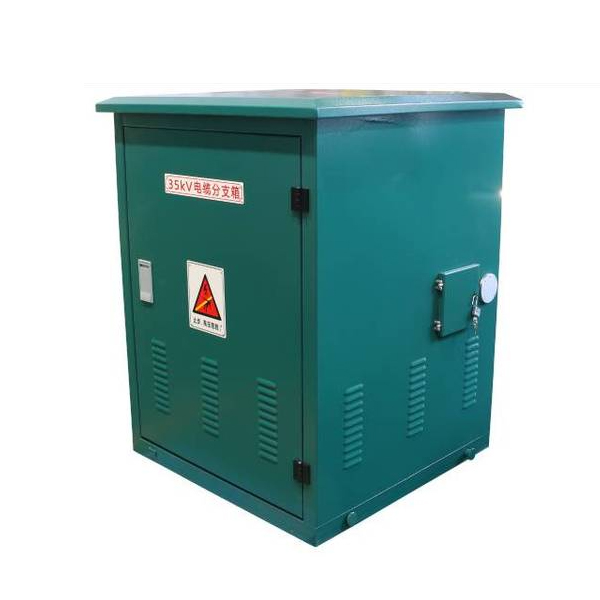

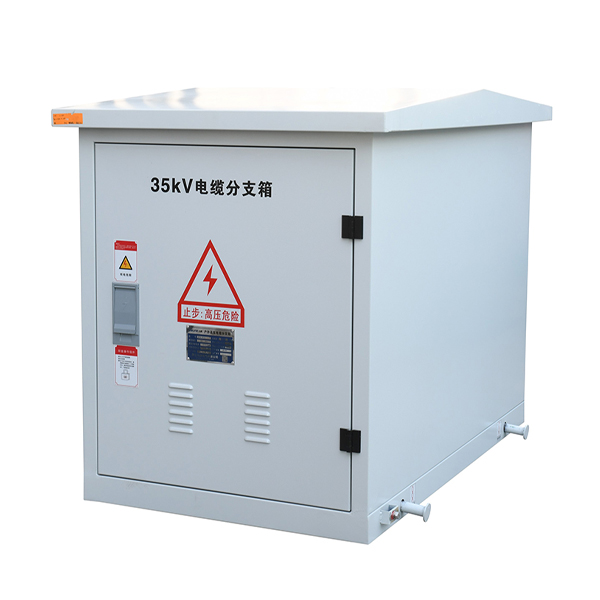

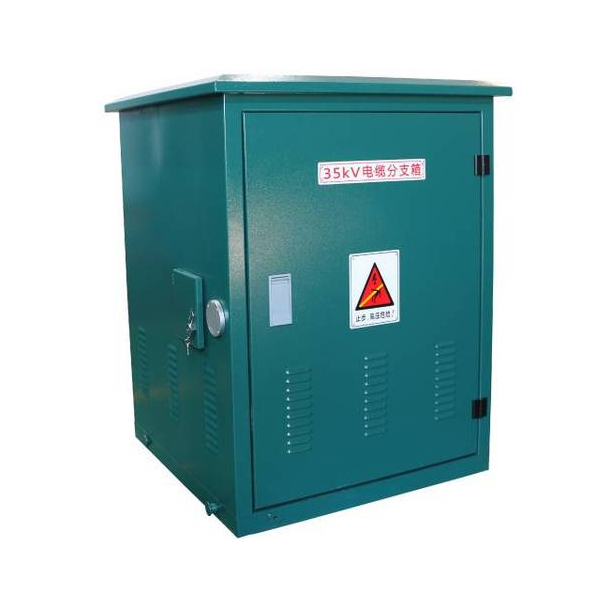

33KV elektrisk kopplingsdosa Kabelfördelningsställverk

Cotenele är en av de välkända tillverkarna av elektrisk utrustning i Kina, vår 33KV elektriska kopplingsbox kabeldistributionsställverk är en allmänt använd utomhus eller inomhus kraftdistributionsenhet i 33kV transmissions- och distributionsnätverk. Dess primära funktion är att möjliggöra förgrening, överföring och kombination av elektrisk energi i kabelledningar, såväl som (i specifika modeller) linjesegmentering och styrning. I högspänningssystem fungerar den som en knutpunkt för kabelledningar, distribuerar inkommande ström från en huvudledning till flera utgående ledningar, vilket förlänger strömförsörjningens radie över reella projektkostnader och flexibilitet, vilket minskar kostnaden och flexibiliteten för projektet.

Huvudsakliga tekniska parametrar

Produktens arbetsprincip

Funktionsprincipen för 33KV elektriska kopplingsdosans kabeldistributionsställverk är baserad på strömdelningen av parallella kretsar.

1. Strömingång: Högspänningskablar inför elektrisk energi genom inkommande tillbehör och försörjer de inkommande anslutningarna på samlingsskenor (kopparskenor) eller SF6-omkopplare inuti lådan.

2. Samlingsskena: Elektrisk energi samlas på trefasskenan inuti lådan.

3. Grenutgång: Flera utgående kablar ansluts samtidigt till samma fasskena genom kabelkopplingar (bastyp), eller leds ut från brytarens utgående sida (brytartyp).

4. Skydd och övervakning: Under drift undertrycker blixtavledaren överspänning i realtid; Spänningsindikator och (tillval) felindikator används för att övervaka kretsens status. Om den är utrustad med en lastisoleringsbrytare kan kretsen kopplas bort under underhåll och bilda en tydlig isoleringspunkt.

Arbetsomfattningen av 33KV elektriska kopplingsbox kabeldistributionsställverk

33 kV spänningsnivån bestämmer att denna utrustning huvudsakligen används i stora kraftdistributionssystem:

• Urban Core Distribution Networks: Som ett komplement till 33kV-ringhuvudlådan, används 33KV Electrical Joint Box vanligtvis som en kabeldistributionsnätverksnod på livliga gator och kommersiella centra, vilket minskar markbeläggningen.
• Industri- och gruvföretag: I vissa stora fabriker kan användare också distribuera strömmen från den huvudsakliga 33kV transformatorstationen till transformatorstationerna i varje verkstad genom 33kV kabelgrenboxar.
• Anläggningar för förnybar energi:

1. Vindkraft: I vindkraftverk används 33KV elektriska skarvboxar för att ansluta uppsamlingsledningarna till flera vindturbiner.
2. Solar PV: I stora solcellsanläggningar används mellanspänningskabelgrenboxen för att ansluta 33kV-transformatorn av boxtyp och ledningarna mellan dem, och för att ansluta till step-up transformatorstationen.

• Transport och infrastruktur: 33kV kabelförgreningsboxar används också som mellanliggande överförings- och distributionspunkter för långväga kabelledningar i kraftsystem för infrastrukturkonstruktion som motorvägar, tunnlar och flygplatser.

Försiktighetsåtgärder vid användning för 33KV elektrisk skarvdosa

1. Miljöanpassningsförmåga:

• Vid höjder över 1000 meter, överväg minskad yttre isoleringsstyrka; specificera en platåtypdesign till tillverkaren.
• I områden med hög saltstänk eller hög luftfuktighet bör kapslingen av 33KV elektriska  Joint Box Kabelfördelningsställverk vara gjord av 316L rostfritt stålmaterial, och kapslingens beläggning bör förbättras med anti-korrosionsåtgärder.

2. Vattentätning och förebyggande av nedsänkning: Även om denna kabelgrenbox har en hög skyddsnivå, kan det om det finns vattenansamling i kabeldiket eller grundgropen göra att kabeltillbehören blötläggs i vatten under lång tid, vilket kan leda till funktionsfel. Därför är det nödvändigt att säkerställa smidig dränering.

3. Förhindra felfunktion: För 33KV elektriska kopplingsdosor kabeldistributionsställverk med lastisoleringsbrytare är det nödvändigt att bekräfta kretsens nuvarande status innan drift. vänligen nej för att öppna eller stänga frånskiljaren när den är strömsatt såvida inte omkopplaren är klassad för att koppla bort belastningen.

4. Jordningskrav: Höljet till 33KV elektriska kopplingsdonskabelfördelningsställverk måste vara tillförlitligt jordat, och jordledningsanslutningen för kabelskärmningsskiktet måste vara korrekt och standardiserad, vilket är  för att garantera personalens säkerhet.

5. Fuktförebyggande: För 33KV luftisolerade elektriska kopplingsdon för kabelfördelningsställverk  (exponerade kopparstänger), måste värme- och avfuktningsanordningar installeras för att förhindra krypning eller kortslutning orsakad av kondens.

Hur väljer man rätt  kabeldistributionsställverk?

Bekräfta följande tekniska huvudparametrar och konfigurationer när du väljer:

1. Märkspänning: Märkspänningen för kabeldistributionsställverket måste matcha systemets nominella spänning på 33KV/35kV (den maximala spänningen är 40,5kV)

2. Märkström: Märkströmmen för huvudsamlingsskenan i ett 33kV kabelfördelningsställverk är vanligtvis 630A, men vi bör fortfarande välja lämplig ström baserat på den faktiska belastningsströmmen. Om du behöver högre ström, vänligen kommunicera med tillverkaren först och anpassa produkterna enligt dina krav.

3. Antal kretsar: Bestäm den erforderliga linjekonfigurationen, såsom en ingång och hur många utgångslinjer eller hur många ingångar och hur många utgångslinjer.

4. Omkopplare krävs eller inte:

• För ren kabelförgrening med låg driftfrekvens: välj en baskabelförgreningsbox.
• För felisolering, ringnätsströmförsörjning eller underhåll av isoleringspunkter: välj en kabelförgreningsbox av typ lastisolering.

5. Isoleringsmetod: t rekommenderas att använda en helt isolerad och helt förseglad kabelgrenlåda i europeisk stil (med prefabricerade silikongummi- eller EPDM-kontakter) för att säkerställa hög säkerhet och vara lämplig för utomhusbruk.

6. Skalmaterial: Det rekommenderas generellt att använda kabelgrenboxskal av rostfritt stål för utomhusbruk. För mycket korrosiva områden måste du välja skalet 316 i rostfritt stål.

7. Ytterligare funktion: Bestäm om åskskydd, felindikator eller intelligent övervakning (DTU/FTU-gränssnitt) krävs för distributionsautomatisering.

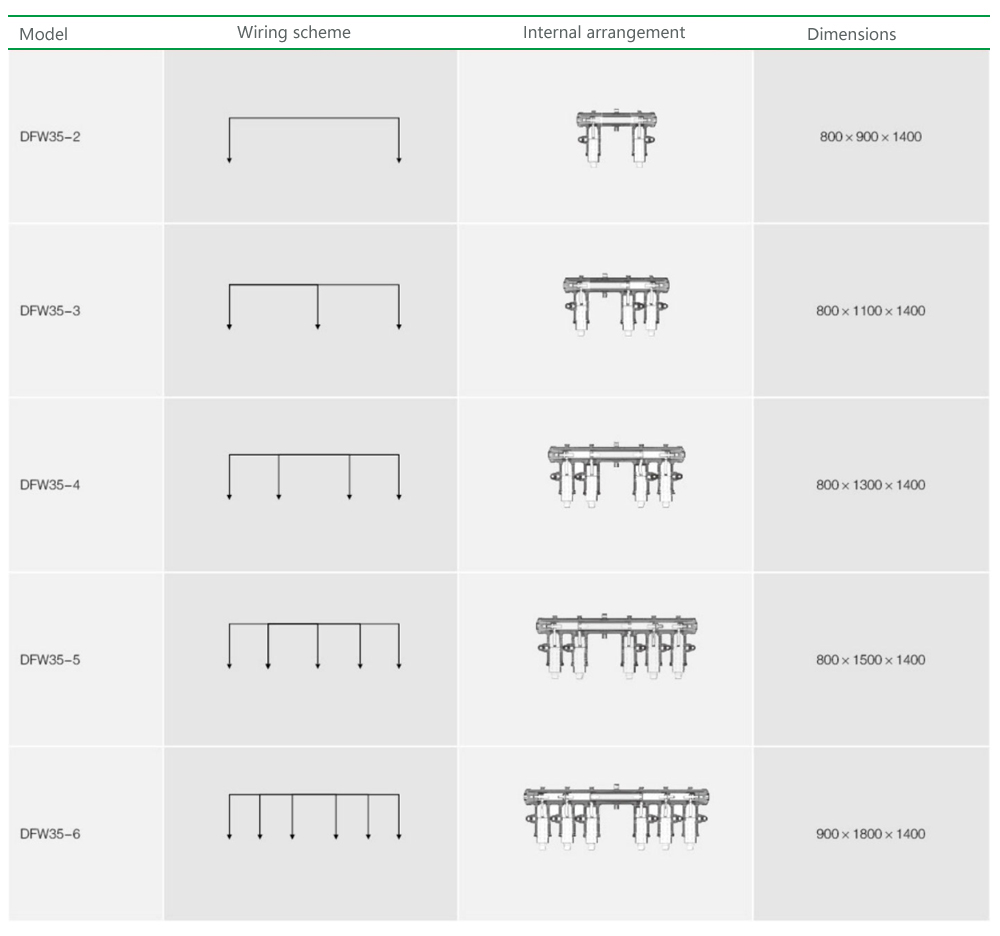

Ordernummerdiagram:

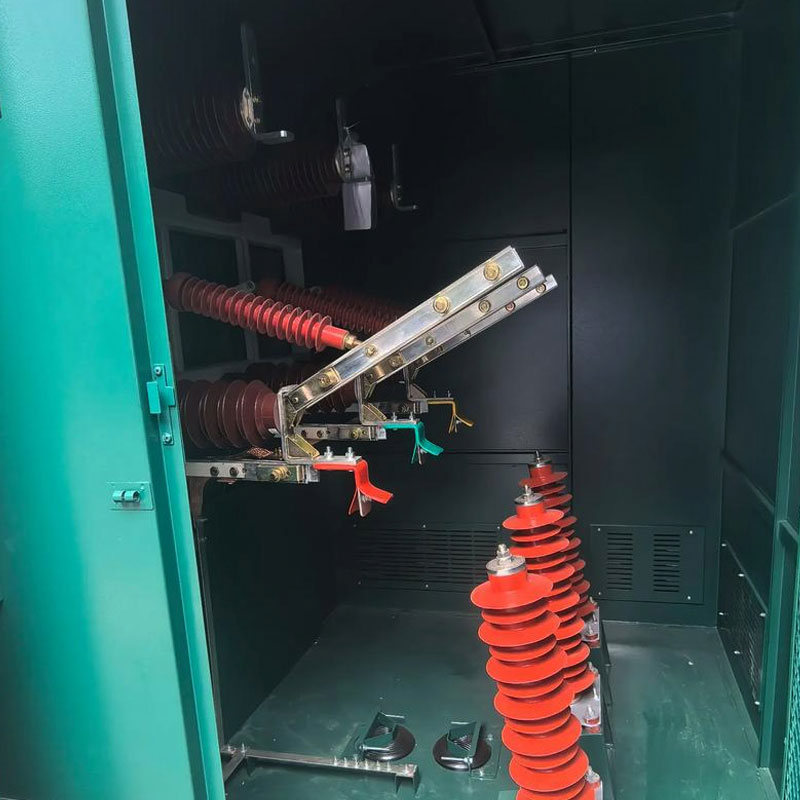

Produktionsverkstad

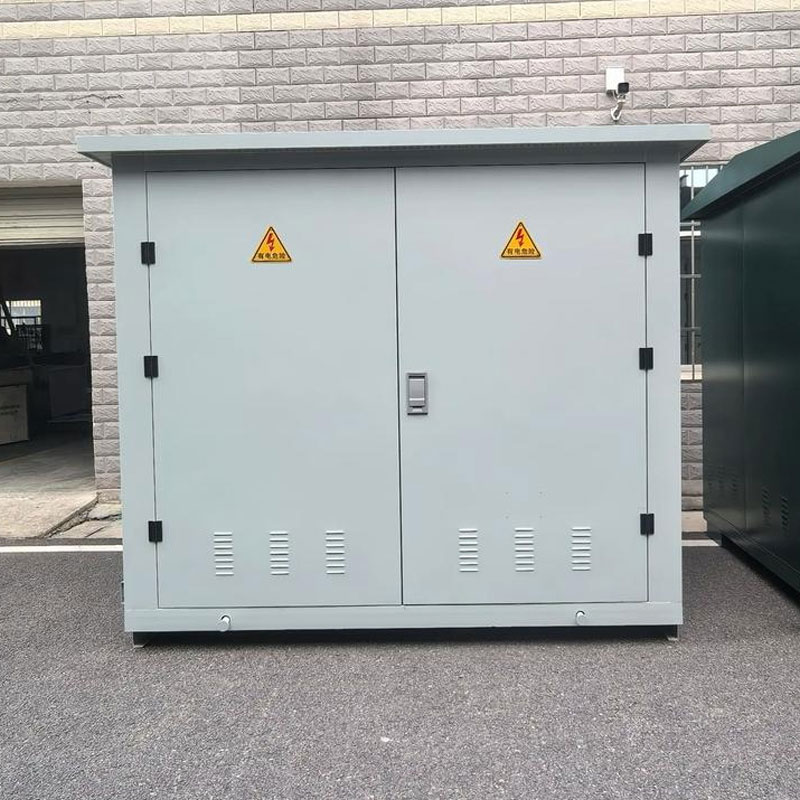

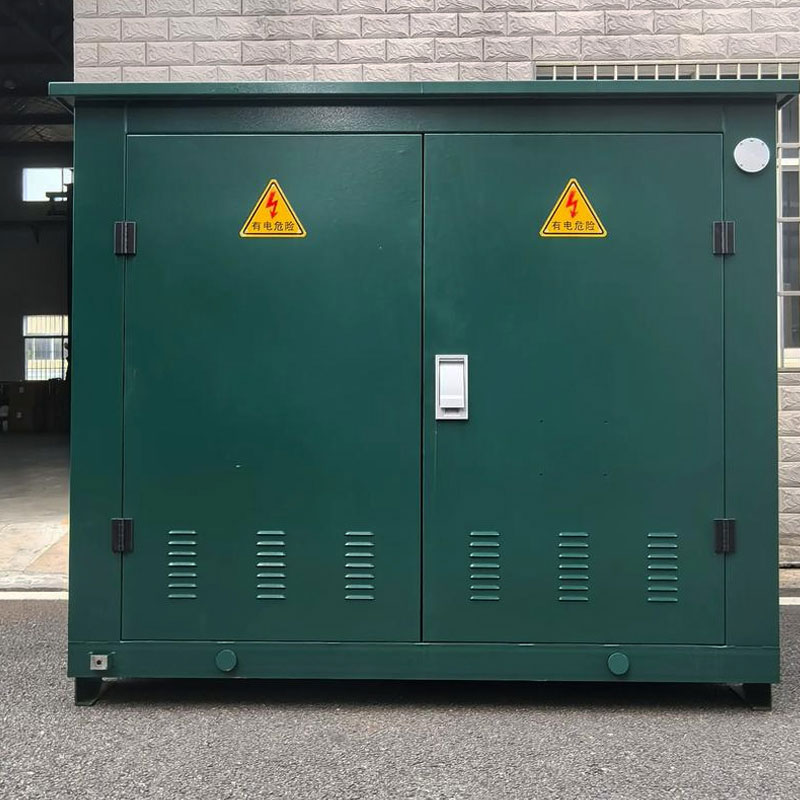

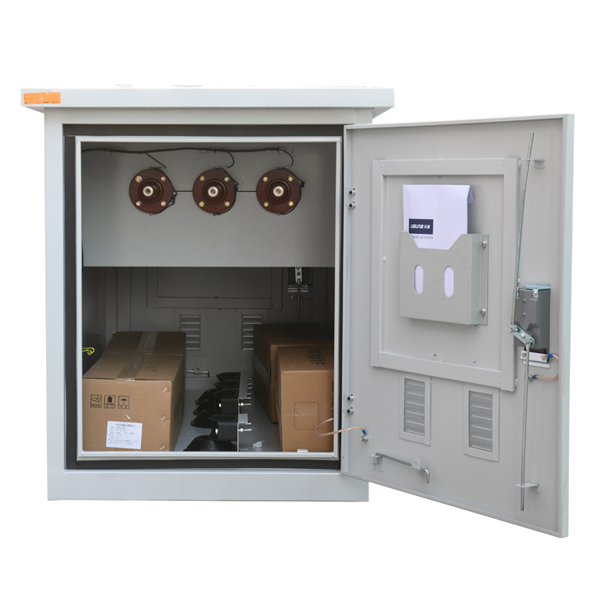

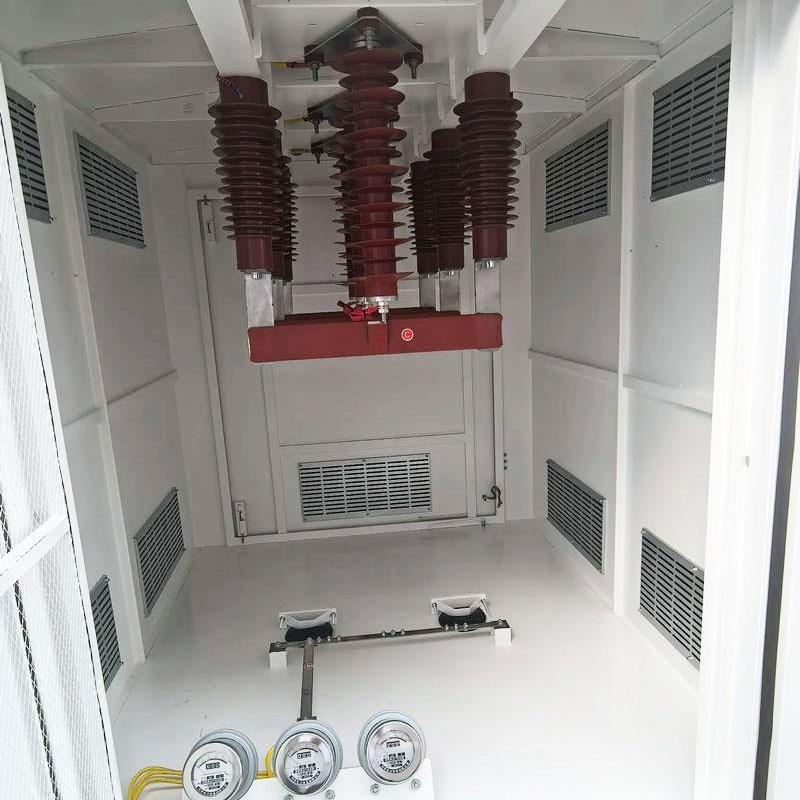

Produkter visas
