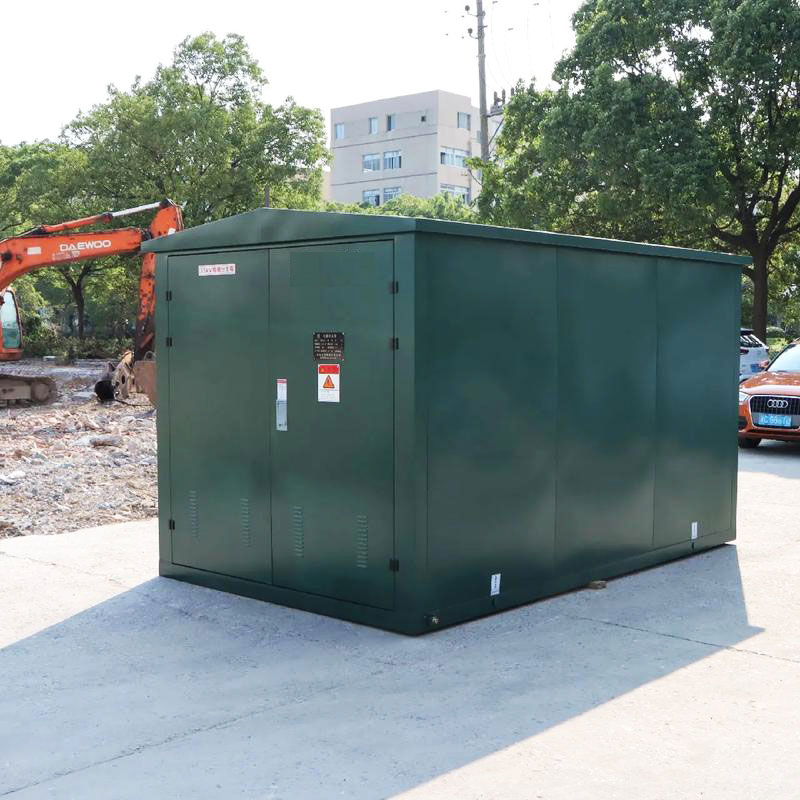

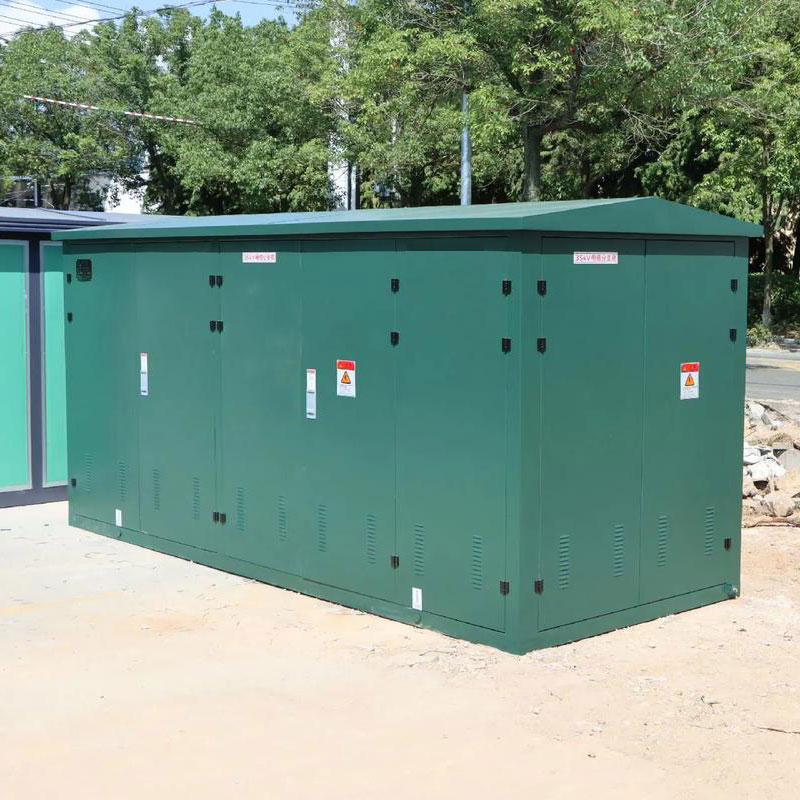

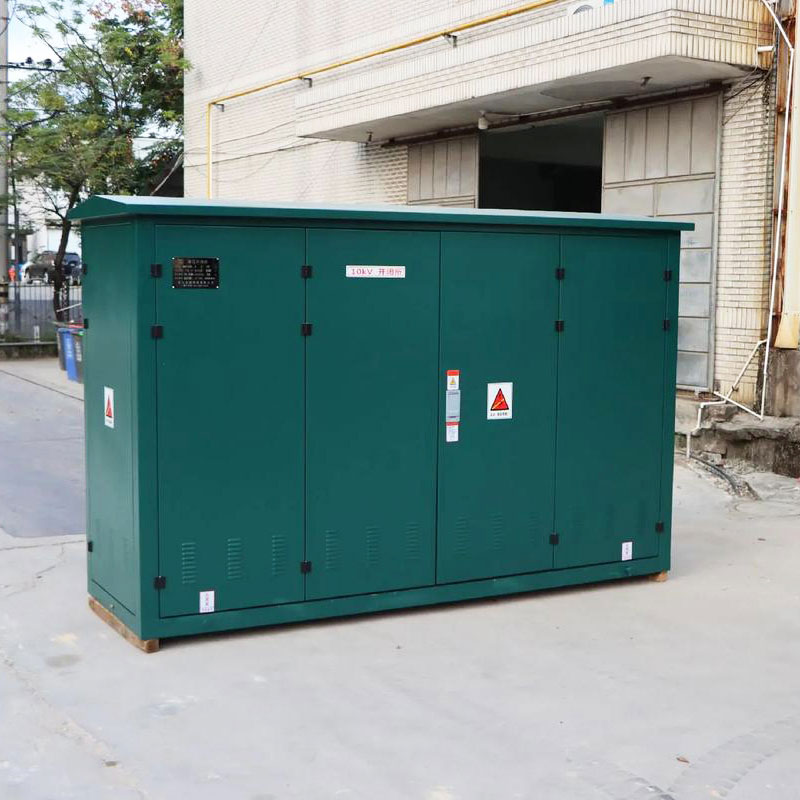

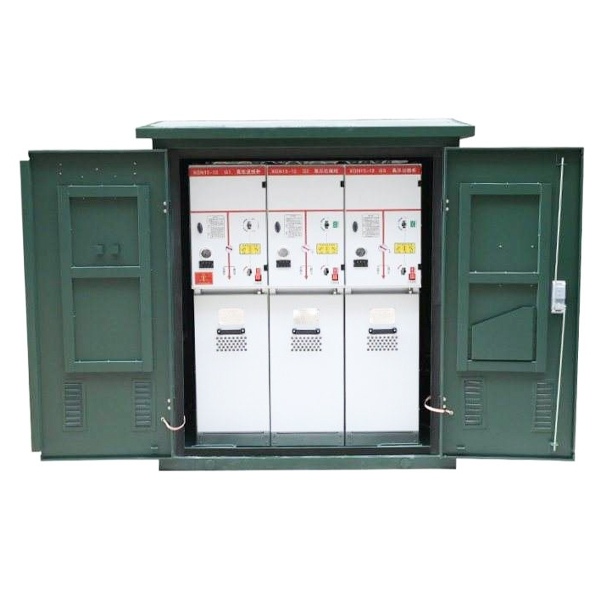

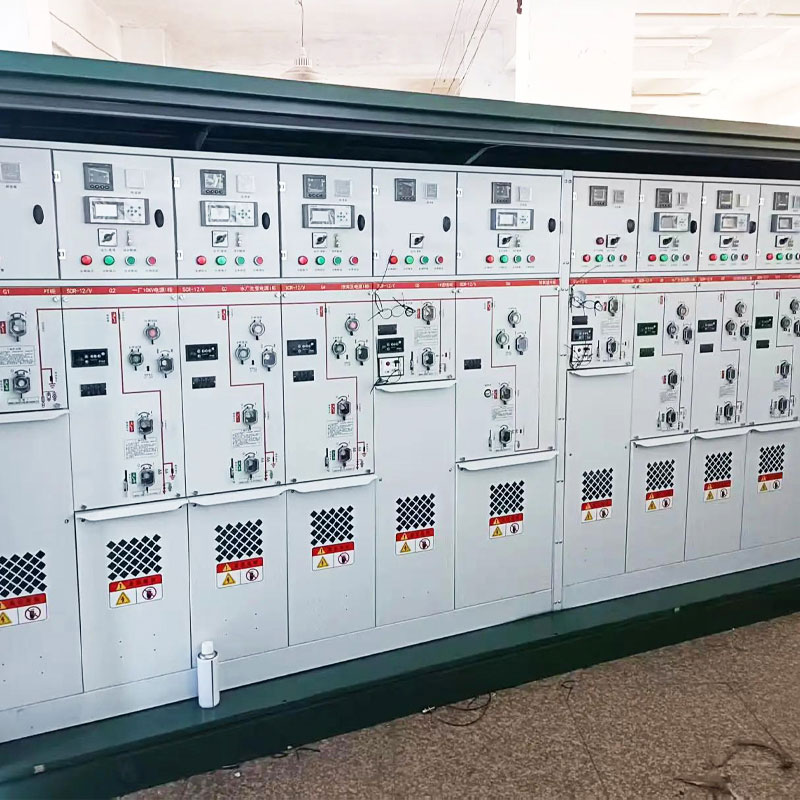

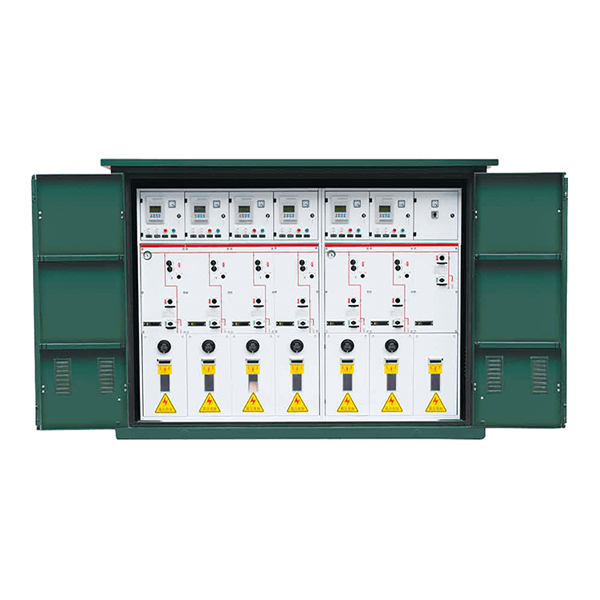

Utomhus kabelfördelningsbox

Utomhuskabelfördelningsboxen producerad av Cotenele är en komplett elektrisk utrustning med medelspänning som är speciellt utformad för distribution av elektrisk energi, implementering av kabeluttag, förgreningar, anslutningar och omvandlingskretsar i AC 12kV-35KV distributionsnätverkskablingsprojekt. Denna DFWK utomhuskabelfördelningslåda med strömbrytare är en helt isolerad, förseglad och skärmad komplett elektrisk utrustning för medelspänning, som huvudsakligen består av 12kV/35KV kabeltillbehör, SF6 lastbrytare, 12kV/35KV elektriska komponenter, sekundära komponenter och låda. Den utnyttjar fullt ut och flexibelt fördelarna med serie- och parallellkoppling av kabelanslutningar och kan på ett tillförlitligt sätt kombineras enligt användarens behov för att uppnå full tätning, fullt skydd, full isolering, anti-kondens, anti-damm, anti-korrosion och underhållsfria egenskaper. Den kan arbeta utomhus 24/7.

Huvudsakliga tekniska parametrar

Produktstrukturer och huvudkomponenter

1. Kapslingens struktur

DFWK-typ utomhuskabelfördelningslåda använder en kapsling av rostfritt stål i två lager, kompakt och estetiskt tilltalande, med en skyddsklass upp till IP65 eller IP67 och en livslängd på mer än 20 år. Kapslingen är vanligtvis försedd med flera gångjärnsdörrar – några för att manövrera ställverket, andra för att installera kabelanslutningar eller underhållsåtkomst. Basen har avtagbara skiljeväggar, kabelingångs-/utgångsöppningar och ventilationshål för att förhindra att små djur kommer in, vilket skapar konvektivt luftflöde från botten till topp för bra värmeisolering, ventilation och regnskydd. Ytterytan är avslutad med elektrostatisk pulverlackering i olika färger (t.ex. armygrön, State Grid grön, isgrå) beroende på miljön. Interna kabelklämmor och jordanslutningar medföljer.

2. Inre fack

En strömbrytarförsedd utomhuskabelfördelningsbox är vanligtvis indelad i följande funktionsområden:

• Brytarfack: Innehåller SF6-lastbrytaren eller strömbrytaren i en helt sluten gastät metalltank fylld med SF6-gas för isolering och ljusbågssläckning.
• Kabelfack: Innehåller kabelanslutningar och kabelklämmor för inkommande/utgående kabelanslutningar och fixering.
• Fack för manövermekanism: Innehåller manövermekanismen för omkopplaren, spärrmekanismen och den mekaniska nyckelspärren.
• Samlingsskenas fack (om tillämpligt): Innehåller samlingsskenor som ansluter omkopplarenheter.

Mellanspänningsomkopplaren i strömställarfacket är kärnkontrollelementet. Det är en lastbrytare med tre lägen (stängd, öppen, jordad) inrymd i en SF6-fylld gastät metalltank. En robust spärrmekanism mellan manövermekanismen och omkopplaren säkerställer säker drift.

3. Huvudkomponenter（se tabellen nedan）：

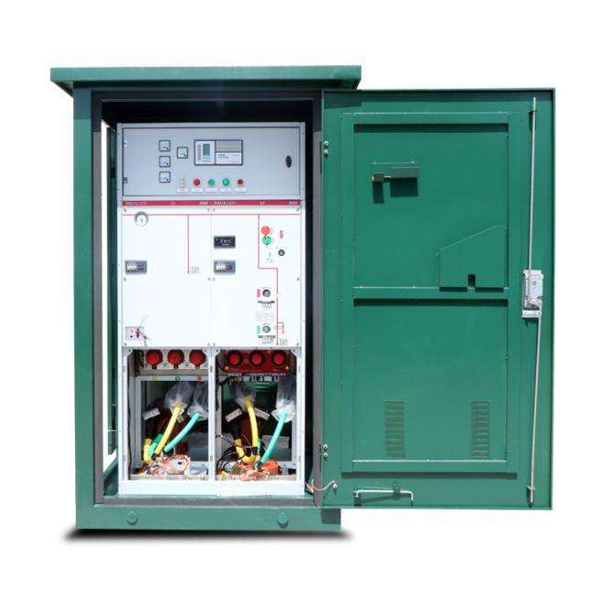

Kabelanslutningar

Utomhuskabelfördelningsboxen av DFWK-typ använder förgjutna "berörbara" kabelanslutningar av silikongummi, tillverkade genom helautomatisk injektion av importerat isoleringsgummi av hög kvalitet, med både inre och yttre halvledarskärmande lager. Det inre lagret utjämnar det inre elektriska fältet; det jordade yttre skärmskiktet håller kontaktytan på nollpotential. Spänningskonen, med sin nedre ände i nära kontakt med kabelns halvledarskikt och det yttre halvledarskiktet jordat, löser det elektriska fältkoncentrationsproblemet vid snittet av kabelns yttre skärm och säkerställer personlig säkerhet. Den berörbara kabelns främre kontakt är monterad direkt på utrustningens bussning; den kan anslutas till en bakre kabelkontakt för att bilda flera utgående linjer, eller till en överspänningsavledare för överspänningsskydd.

Arbetsprincip

Arbetsprincipen för den brytarförsedda utomhuskabelfördelningsboxen av DFWK-typ kan förstås utifrån följande aspekter:

1. Elektrisk arbetsprincip

Den inkommande huvudkabeln ansluts via en förgjuten silikongummikabelkontakt till den interna samlingsskeneplattan. Samlingsskeneplattan fungerar som en elektrisk samlingsskena – helisolerad och helt tät. Flera utgående kretsar är också anslutna till samlingsskeneplattan via kabelanslutningar, vilket uppnår "en in, multipel ut" förgrening. En SF6 lastbrytare är placerad mellan inkommande och utgående ledning. Genom att manövrera omkopplaren kan ledningen öppnas eller stängas. När omkopplaren är öppen separerar gapet kabelkretsen i en inkommande och en utgående sida, vilket tillåter olika potentialer, vilket möjliggör underhåll av lokalt strömavbrott utan att påverka huvudnätet.

2. Arbetsprincip för SF6 lastbrytare

SF6-lastbrytaren arbetar i en SF6-gasatmosfär. SF6 har utmärkta isolerande och ljusbågsdämpande egenskaper. När omkopplaren öppnas kyls och släcks ljusbågen snabbt i SF6-gasen, vilket förhindrar allvarlig kontaktbränning och säkerställer tillförlitlighet och lång livslängd. Omkopplaren är vanligtvis en design med tre lägen (stängd, öppen, jordad). Det jordade läget ger en säker jord för kabelsidan, vilket underlättar efterföljande underhåll.

3. Princip för full isolering och elektrisk fältkontroll

Kabelanslutningen använder en dubbelskiktshalvledarskärmningsstruktur: det inre halvledarskiktet utjämnar det interna elektriska fältet för att undvika lokal koncentration; det yttre halvledarskiktet är jordat för att bibehålla nollpotential, vilket gör kontaktytan säker att vidröra. Spänningskonen löser koncentrationen av det elektriska fältet vid skärningen av kabelns yttre skärm, vilket säkerställer ett enhetligt och säkert elektriskt fält i hela anslutningssystemet.

4. Förreglingsprincip

Ett robust mekaniskt förreglingssystem finns mellan ställverket och skåpdörrarna:

• När lastbrytaren är stängd blockeras frånskiljarens manöverhål.
• Frånskiljaren kan endast manövreras efter att lastbrytaren har öppnats.
• När frånskiljaren är öppen kan lastbrytaren inte stängas.
• Efter att jordningsbrytaren är stängd är frånskiljarens manöverhål blockerad.

Denna fem-förebyggande förregling förhindrar felaktig användning och säkerställer säkerhet för personal och utrustning.

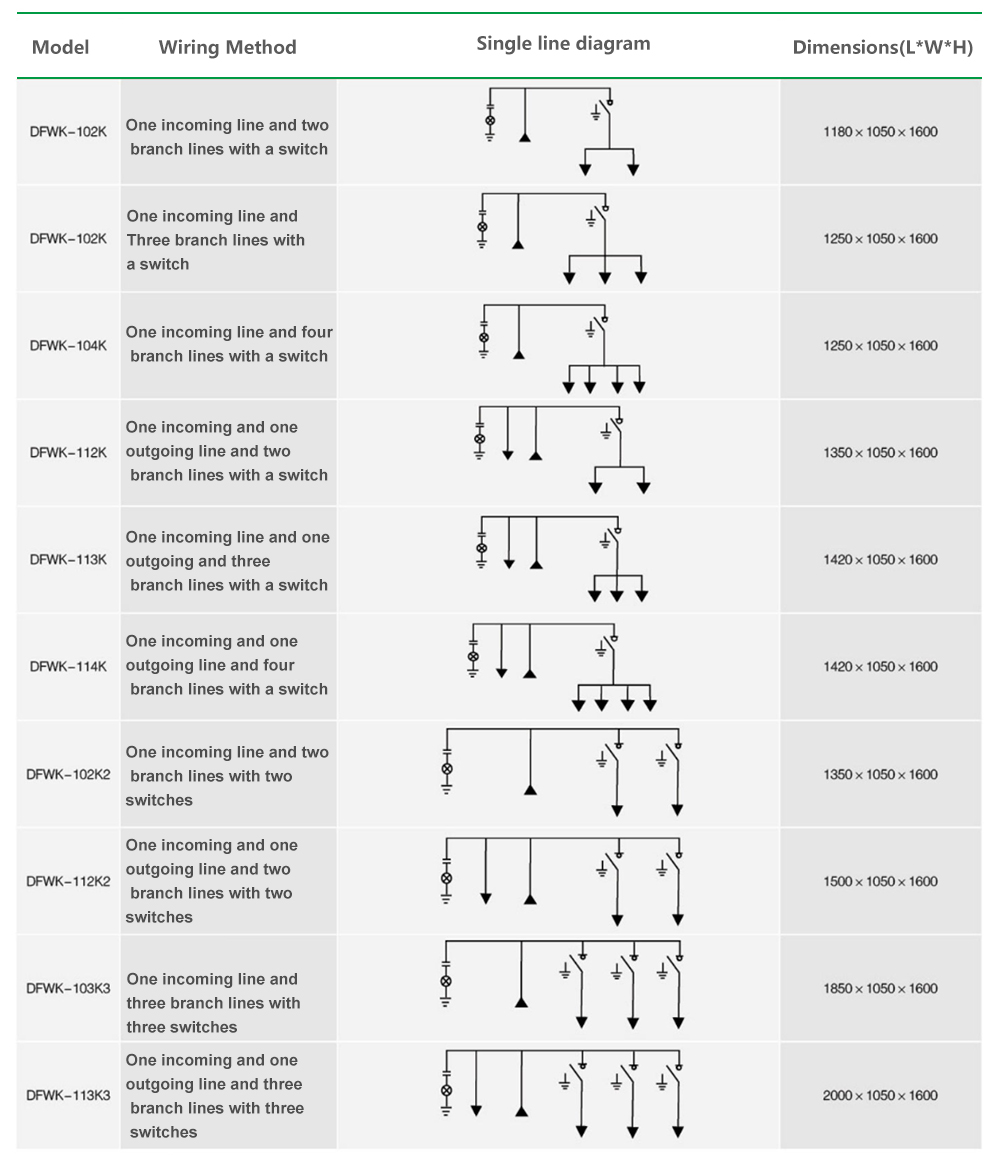

Flera typiska ledningslösningar
