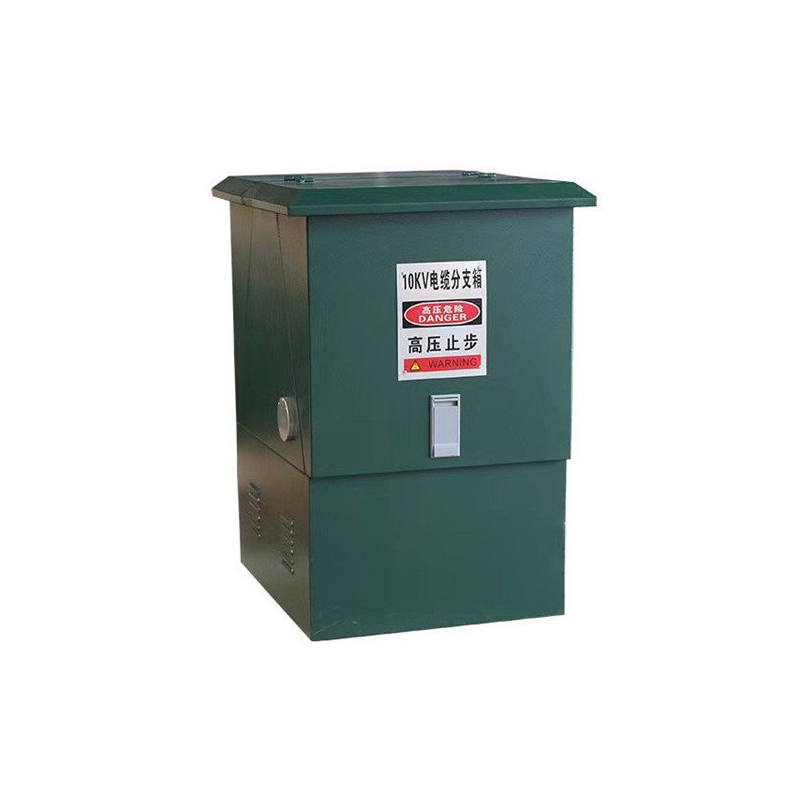

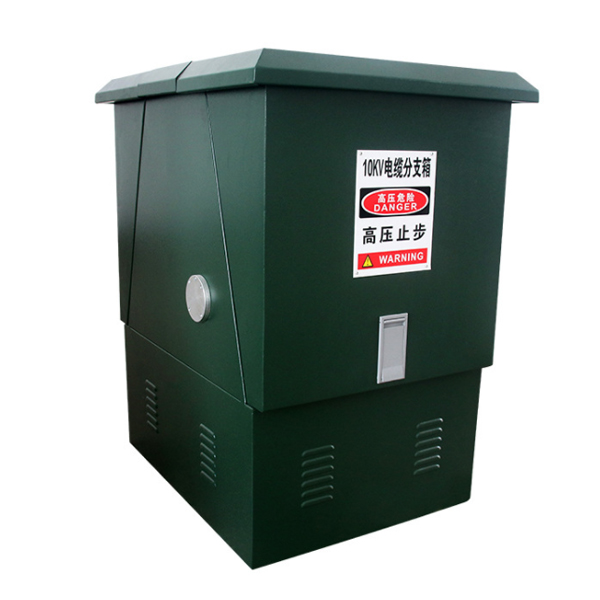

11KV externt kopplingsskåp Kabelavslutningsbox

Cotenle är en viktig leverantör av modern utrustning för stadsdistributionsnätverk i Kina. 11KV externa elektriska kopplingsskåp Cable Termination Box tillverkad av Cotenele har egenskaper av full isolering, full tätning och en kompakt struktur, den löser effektivt och säkert problemen med kabelgentagning och övergång genom flexibla konfigurationer och tillförlitlig kabelanslutningsteknik med en allmänt ansluten kabelkopplingsdosa med strömförsedd kabelkopplingsdosa. 630A, som överensstämmer med standarden DIN47636. Det är ett idealiskt val för återuppbyggnad av stadsnät och strömförsörjning med jordkabel.

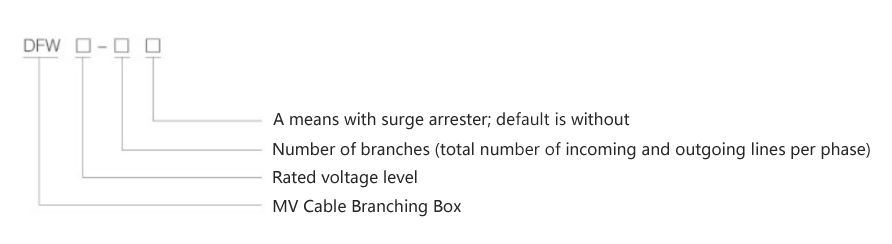

Modell och betydelser

Huvudsakliga tekniska parametrar

Arbetsvillkor

1. Omgivningstemperatur: Maximal temperatur som inte överstiger +40°C, lägsta temperatur inte lägre än -30°C.

2. Vindhastighet: Motsvarar 34 m/s (vindtryck inte större än 700 Pa).

3. Luftfuktighet: Daglig genomsnittlig relativ luftfuktighet inte större än 95%, månatlig genomsnittlig relativ luftfuktighet inte större än 95%.

4. Seismiskt motstånd och installationslutning: Horisontell acceleration inte större än 0,4 m/s², vertikal acceleration inte större än 0,15 m/s²; installationslutning inte större än 3°.

5. Installationsmiljö: Den omgivande luften får inte vara märkbart förorenad av frätande, brandfarliga gaser eller vattenånga, och installationsplatsen ska vara fri från våldsamma vibrationer.

Obs: Om användningsvillkoren för att beställa denna produkt överstiger specifikationerna ovan, vänligen rådfråga vårt företag.

Produktfördelar

11KV externa elkopplingsskåp har följande fördelar:

1. Helt isolerad och helt förseglad: Alla spänningsförande delar inuti kabelkopplingsskåpet är strikt isolerade (som att använda silikongummi) och har inga exponerade ledare, vilket garanterar personalens säkerhet.

2. Stark miljöanpassningsförmåga: Kabelgrenlådans skalstruktur antar en design som är resistent mot damm, fukt, översvämning och korrosion, och kan arbeta utomhus eller till och med i översvämmade miljöer, vilket verkligen uppnår underhållsfri drift.

3. Flexibel och kompakt struktur: Höjden på kabelgrenlådan kan kombineras och rymmer upp till 8 inkommande/utgående linjer. Kabelgrenboxen upptar en mycket mindre yta än traditionella fördelningsskåp och smälter vackert in i stadsmiljön.

4. Ekonomisk och pålitlig: Denna kabelgrenlåda kan minska investeringen i huvudmatarkabeln och är lätt att installera. Efter att ha samarbetat med felindikatorn kan kabelgrenboxen snabbt lokalisera felet och förbättra tillförlitligheten hos strömförsörjningen.

5. Funktionellt expanderbar: Denna kabelgrenlåda kan utrustas med olika elektriska komponenter såsom åskavledare, spänningsindikatorer, transformatorer, RTU:er/FTU:er och olika sensorer för att stödja distributionsautomation och uppgraderingar av smarta nät.

Klassificering av 12kv kabelgrenboxarna

12kV kabelgrenboxar klassificeras främst efter teknisk stil och funktion:

1. American-Type Branch Box

• Funktioner: Horisontell flervägssamlingsskena, dörröppning på en sida, kompakt struktur.
• Anslutningsmetod: 600A skruvad anslutning för huvudkrets; 200A plug-in anslutning för grenkretsar (hot-swappable).
• Fördelar: Liten bredd, flexibel kombination, grenkontakt kan användas för lastväxling.

2. Europeisk filiallåda

• Funktioner: Använder genomföringsbussningar som samlingsskenor, dubbelsidig dörröppning, tydligt kabelarrangemang.
• Anslutningsmetod: Använder vanligtvis 630A bultfasta kabelanslutningar.
• Fördelar: Kabeldragningen är tydlig och kräver inte stora spännvidder med tre kärnkablar.

3. Grenlåda av ställverkstyp (ringnätverkstyp)

• Funktioner: Inbyggd SF6 lastbrytare eller strömbrytare, med brytkapacitet.
• Funktion: Tillåter kretsbyte, aktiverar ringnätverksströmförsörjning eller isolerar sektioner för underhåll.
• Fördelar: Kombinerar vissa funktioner hos en ringhuvudenhet till en lägre kostnad; representerar en uppgraderingsväg från traditionella grenboxar till smarta nät.

Urvalsnotering: Vanliga högkvalitativa produkter använder silikongummi som det primära materialet för kabelanslutningar, vilket erbjuder mycket överlägsen isoleringstätning och åldringsbeständighet jämfört med tidiga värmekrympbara eller EPDM-material.

Riktlinjer för urval:

1. Miljöfaktorer: Om kabelförgreningsboxen behöver installeras i översvämningsbenägna eller lågt liggande områden, bör en helt tät skyddskonstruktion för vatteninträngning med IP67 eller högre skyddsnivå (som nedgrävd typ) väljas.

2. Underhållsbehov: För situationer som kräver extrem kompakthet och inget underhåll, rekommenderar vi att du använder amerikanska plug-in kabelgrenboxar; Men för kablar med tre kärnor och stort tvärsnitt med höga krav på kabeltydlighet rekommenderar vi att man använder kabelförgreningsboxar i europeisk stil.

3. Nätverksfunktionalitet: För applikationsscenarier för ringnätverk som kräver felisolering måste distributionsboxar av växelutrustningstyp väljas.

Beställningsnummer visas:

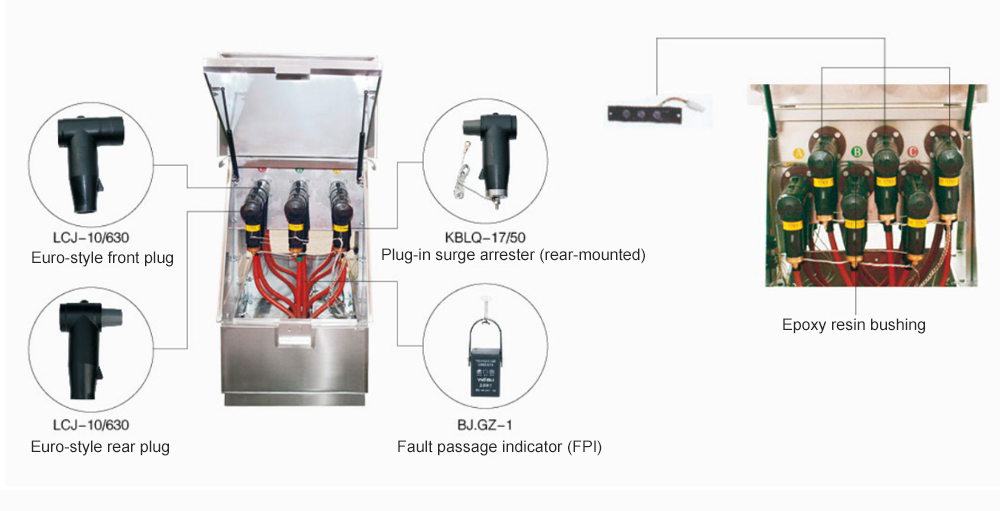

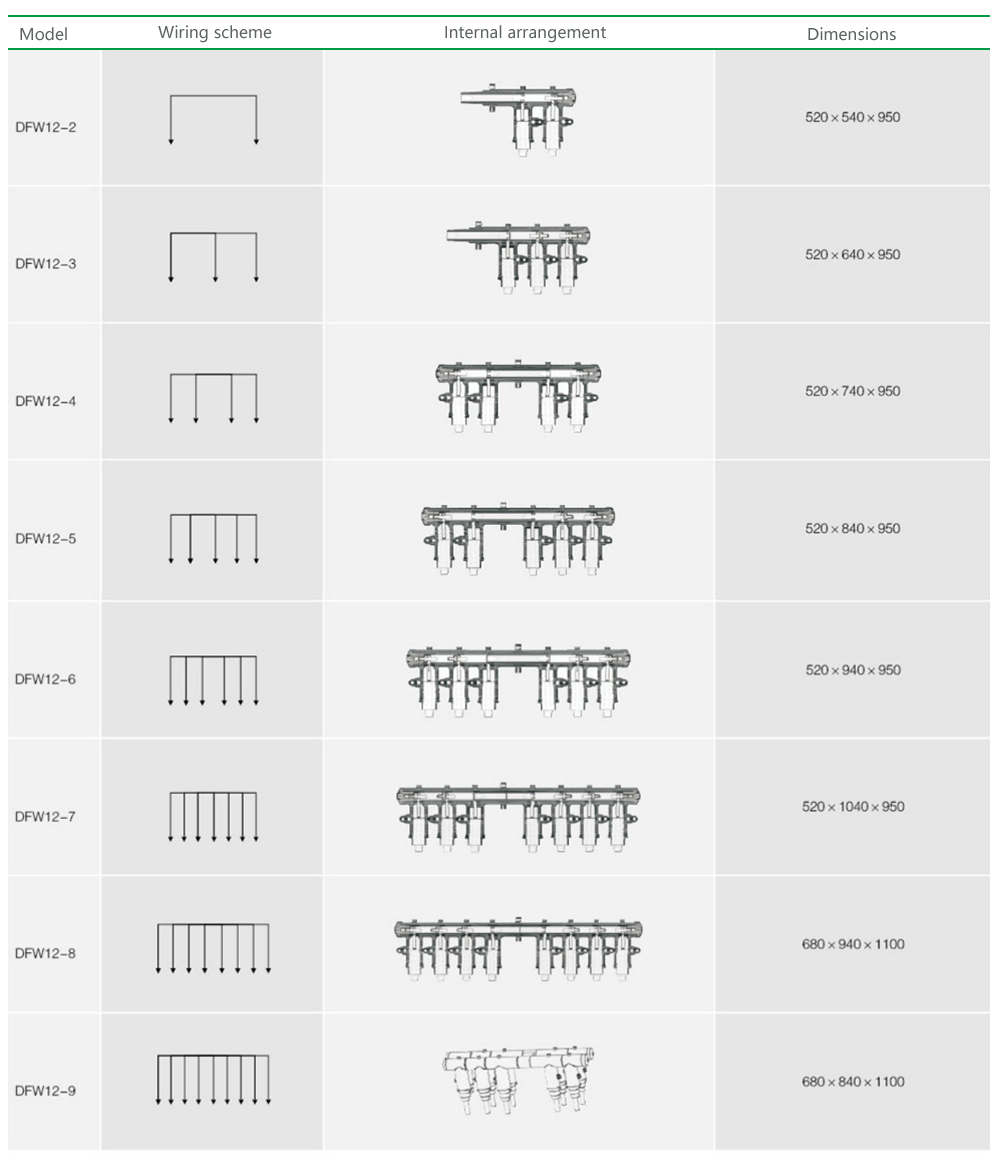

Internt distributionsschema för 12 kv europeisk kabelkopplingsdosa

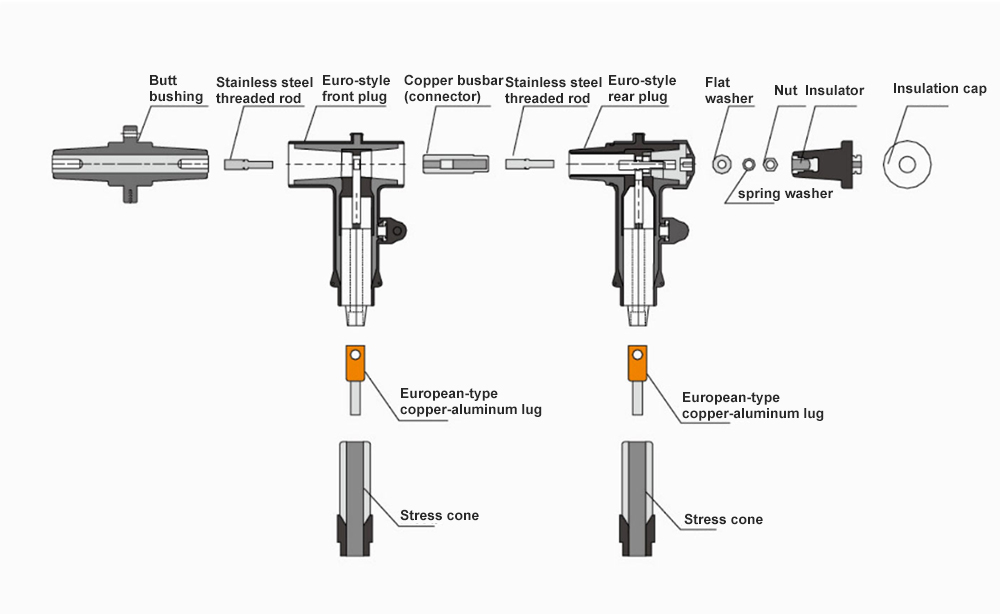

Schematiskt diagram över 12kv europeiska kabelkopplingsboxskarvar:

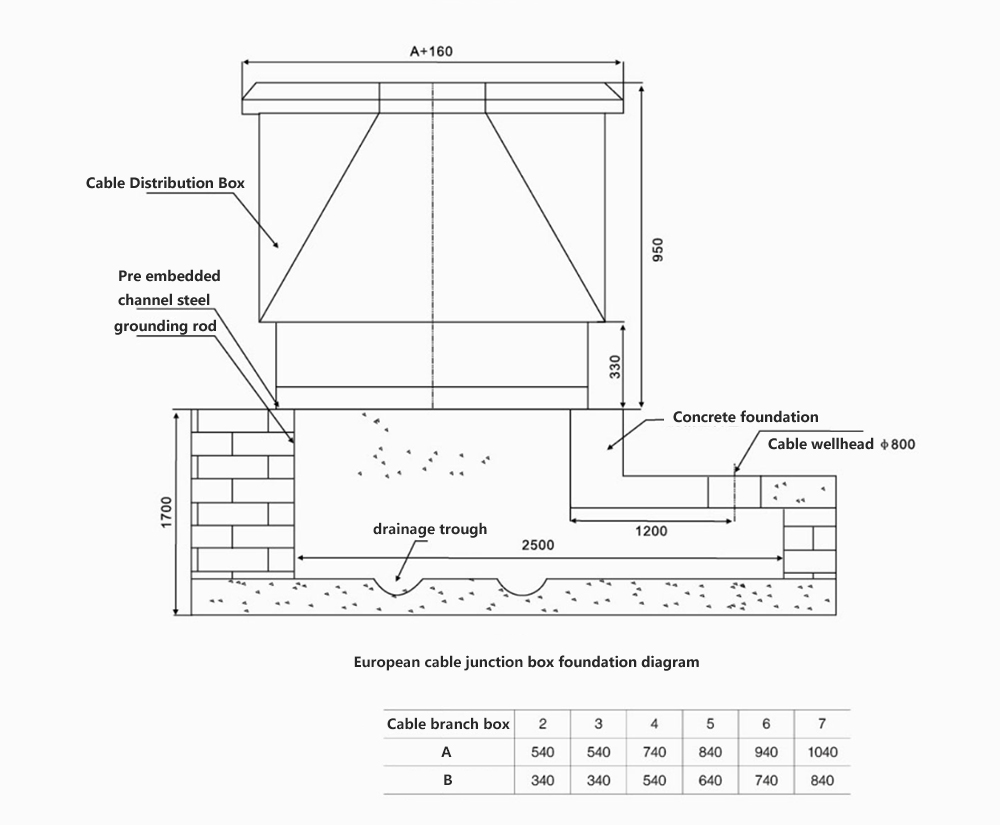

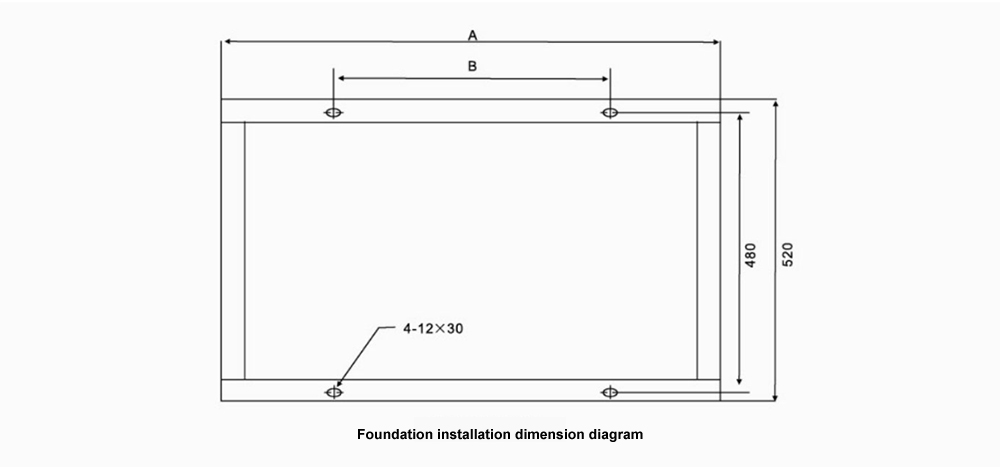

Grunddiagram för 12KV europeisk kabelkopplingsdosa
