22KV kopplingsbox kopplingskabel distributionspanel

Den 22KV Wiring Box Junction Cable Distribution Panel tillverkad av Cotenele är en mycket pålitlig, helt isolerad, helt förseglad utomhusdistributionsenhet, som tar itu med problem med stor markbeläggning och låg säkerhet i traditionella luftledningar, vilket möjliggör "underjordiska kablar" och "oljefri transformation" av kraftnät. 24kV och nominell frekvens på 50Hz. Den är installerad vid noder eller förgreningspunkter för kraftkablar för att distribuera en inkommande matare till flera utgående matare, som vanligtvis används i ringnätverk eller radiella distributionssystem.

Struktur och komponenter

Cotenele Box Junction Cable Distribution Panel-höljesstrukturen är kompakt, robust och hållbar och innehåller följande två delar:

1. Kapsling

• Material: Skalmaterialet i 22KV Wiring Box är vanligtvis tillverkat av rostfritt stål, kallvalsat stålpulverbeläggning eller galvaniserat stål, som har utmärkt korrosionsbeständighet och mekanisk slaghållfasthet.
• Skyddsklass: Skalmaterialet på 22KV Junction Cable Distribution Panel är vanligtvis tillverkat av rostfritt stål, kallvalsat stålpulverbeläggning eller galvaniserat stål, som har utmärkt korrosionsbeständighet och mekanisk slaghållfasthet.
• Skyddsklass: Kapslingsskyddsgraden för kabelfördelningspanelen når vanligtvis IP33 eller högre (t.ex. IP34D) baserat på de senaste standarderna, kan ge regn-, damm- och korrosionsskydd för tuffa utomhusmiljöer.
• Strukturell design: Denna kopplingskabelfördelningspanels mekaniska styrka är tillräckligt hög och den är utrustad med ett regntätt spår och tätande packningsdörr, interna kabelklämmor och jordanslutningar.

2. Inre fack och komponenter

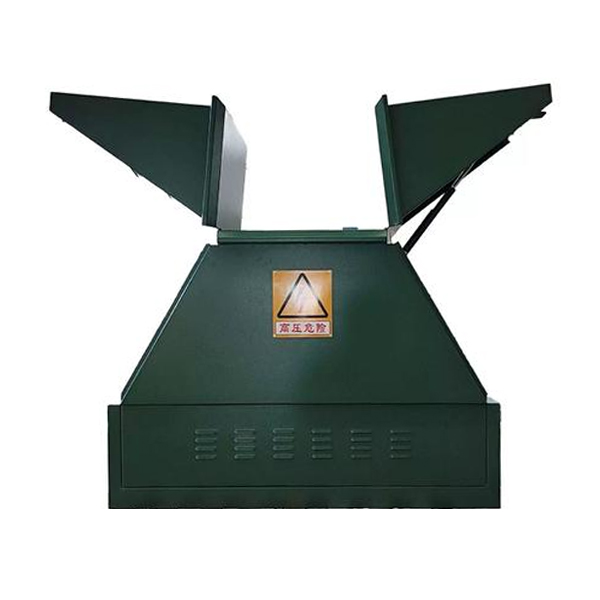

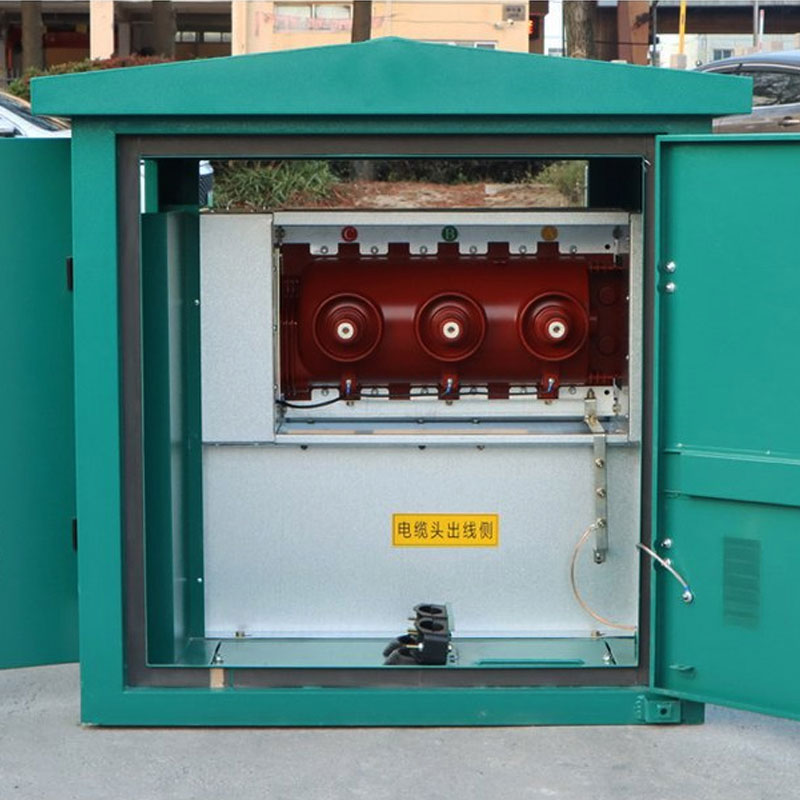

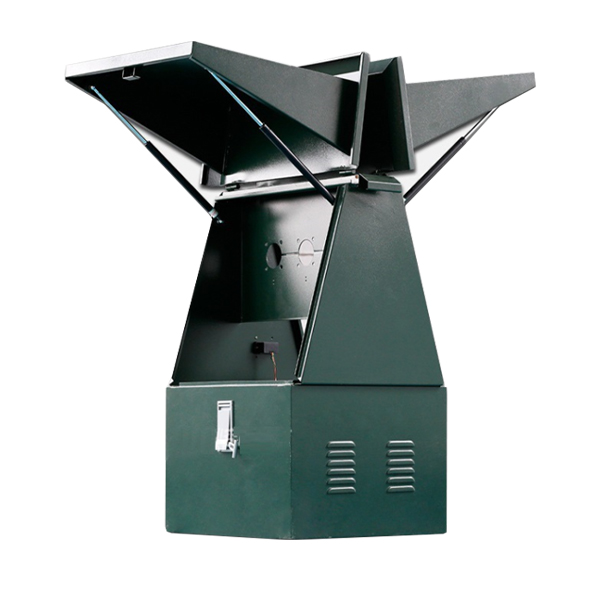

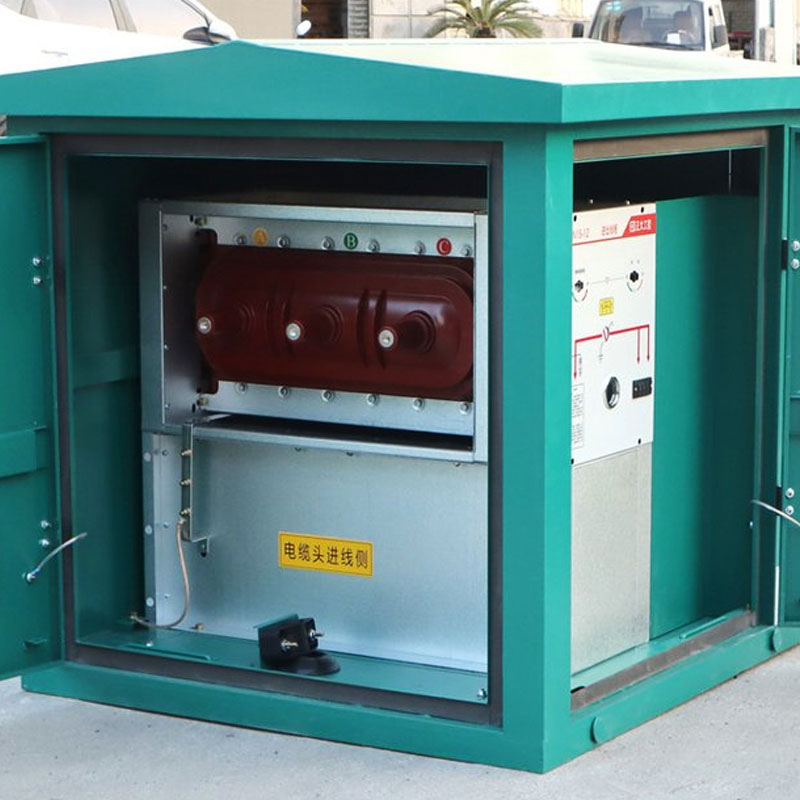

• Samlingsfack (kärnanslutning): 22KV kopplingskabelfördelningspanel  använder vanligtvis ledningar (dubbla ändar) eller prefabricerade samlingsskenor av silikongummi som ledande kontakter. Samlingsskenas struktur antar luft eller solid isolering, vilket kan uppnå tydlig kabellayout utan behov av stora spännvidder.
• Kabelanslutningar (separerbara kontakter): Kärnkomponenterna i 22KV Wiring Box inkluderar huvudsakligen 630A huvudkretskontakten, som är fixerad med bultar för att bilda huvudkanalen, och 200A grenkontakten, som är ansluten till användarsidan genom spänningsförande pluggning.
• Jordningssystem: Det finns en huvudjordningsskena inuti lådan med 22KV kopplingsdosans kabelfördelningspanel, alla metallkomponenter och kabelskärmningsskikt inuti 22KV ledningsboxen måste vara tillförlitligt jordade för att säkerställa säker drift.

Valfria funktionskomponenter:

• Spänningsnärvaroindikator: Huvudfunktionen hos denna komponent är att visa om samlingsskenan eller kabeln är spänningsförande eller inte, förhindra oavsiktlig kontakt och säkerställa personalens säkerhet.
• Överspänningsavledare: Åskavledare är installerade på inkommande eller utgående sida för att förhindra utrustningsskador orsakade av blixtöverspänning.
• Felindikator: Denna indikator är installerad på kabeln för att snabbt lokalisera platsen för utrustningsfel.
• Lastbrytare: I kabelförgreningsboxar av omkopplartyp används SF6 eller vakuumtyp lastisolerare vanligtvis för att stänga av lastströmmen.

Huvudsakliga tekniska parametrar

Vanliga frågor (FAQ)

1. F: Hur uppnås "live-pluggable" i 24kV kabelgrenboxar?

S: Detta gäller främst 200A-kontakterna i grenboxar av US-typ. Dessa kontakter har interna ljusbågssläckande funktioner eller speciell konstruktion, och med ett dedikerat manöververktyg kan de kopplas in/ur under belastning och fungerar som en lastbrytare. Obs: 630A huvudkretskontakter får aldrig vara spänningssatta/urkopplade; de får endast skruvas in/ut med verktyget efter strömavbrott.

2. F: Varför är vissa grenboxar dyra medan andra är billiga?

S: Prisskillnaderna kommer huvudsakligen från interna material (importerat silikongummi jämfört med hushåll, fullkopparledare kontra andra), kapslingsmaterial (rostfritt stål kontra vanligt målat stål) och inkludering av kopplingsenheter. En förgreningsbox med en SF6-brytare kostar betydligt mer än en bastyp.

3. F: Är interna kontakter benägna att gå sönder på grund av att fukt tränger in?

S: Högkvalitativa grenlådor använder prefabricerade kopplingar av silikongummi. Silikongummi har utmärkt hydrofobicitet och hög elasticitet. När den är korrekt installerad (rent gränssnitt) är tätningen med kabeln extremt effektiv, vilket möjliggör kortvarig nedsänkning i vatten. Fuktbeständigheten är mycket stark vid korrekt installation.

4. F: Vad är skillnaden mellan en kabelgrenbox och en växelstation (ringhuvudenhet)?

S: Mellanspänningskabelns förgreningsbox har ingen intern strömbrytare, som inte kan bryta kortslutningsströmmen och endast fungerar som en fysisk anslutningspunkt. Ringhuvudenheten (RMU) är utrustad med strömbrytare (strömbrytare/lastisoleringsbrytare) med skydds-, kontroll- och mätningsfunktioner. Kabelförgreningsboxen av switchtyp är placerad mellan de två och dess funktion liknar en kompakt utomhusringnätverksenhet.

5. F: Krävs ett fundament för att installera en kabelgrenbox?

A: Ja. Även om själva enheten kan markmonteras, krävs vanligtvis en betongsockel (ca 30–50 cm hög) för korrekt kabelböjningsradie, vattentäthet, dammskydd och bekvämlighet. Lådan är fixerad på sockeln och kablar kommer in från botten.

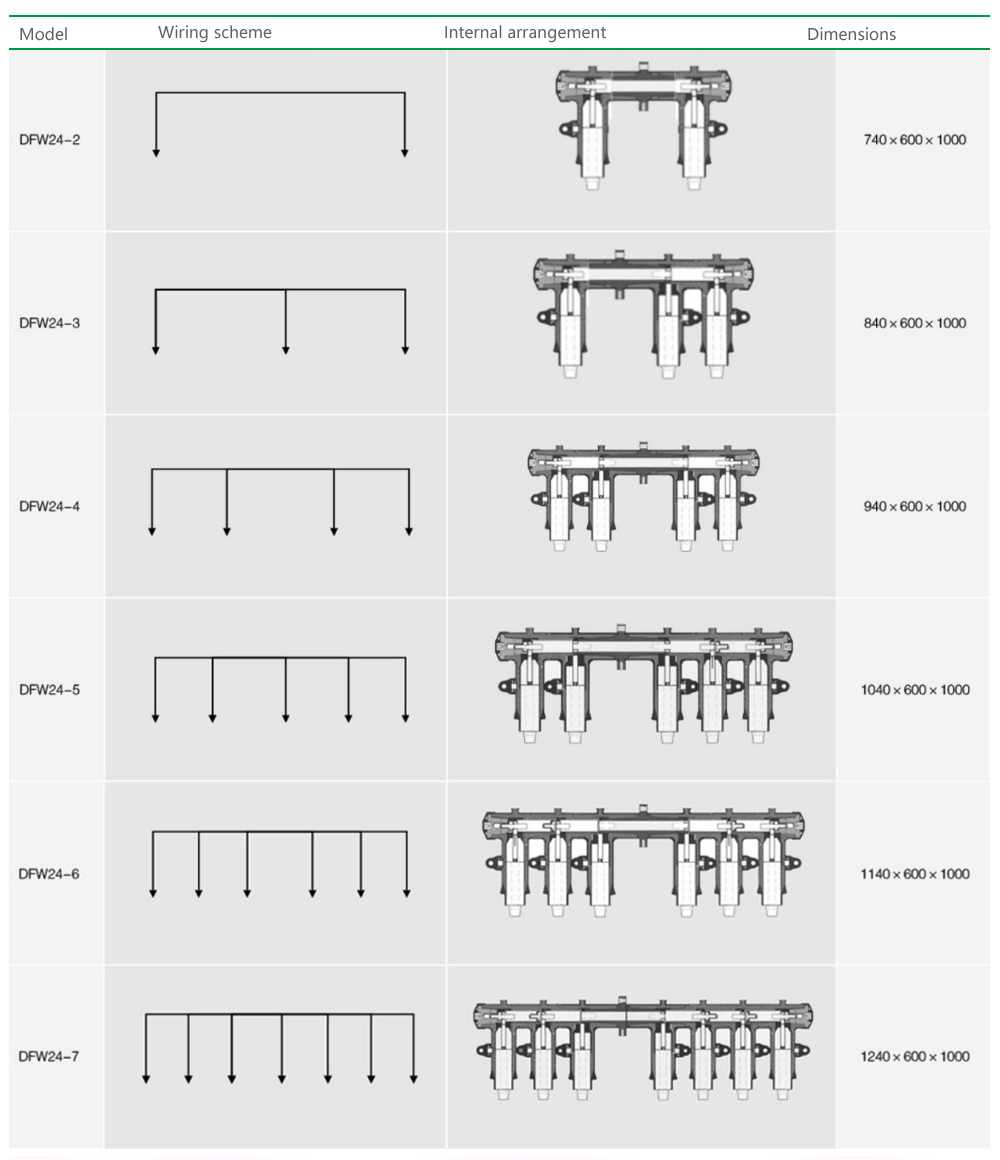

Beskrivning av ordernummer

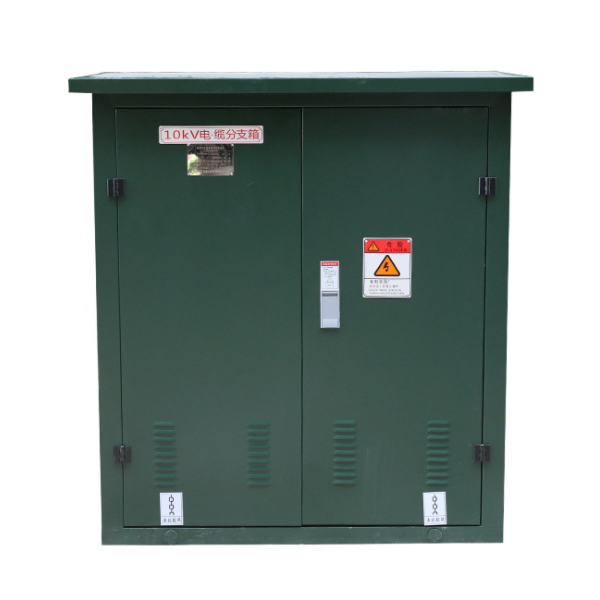

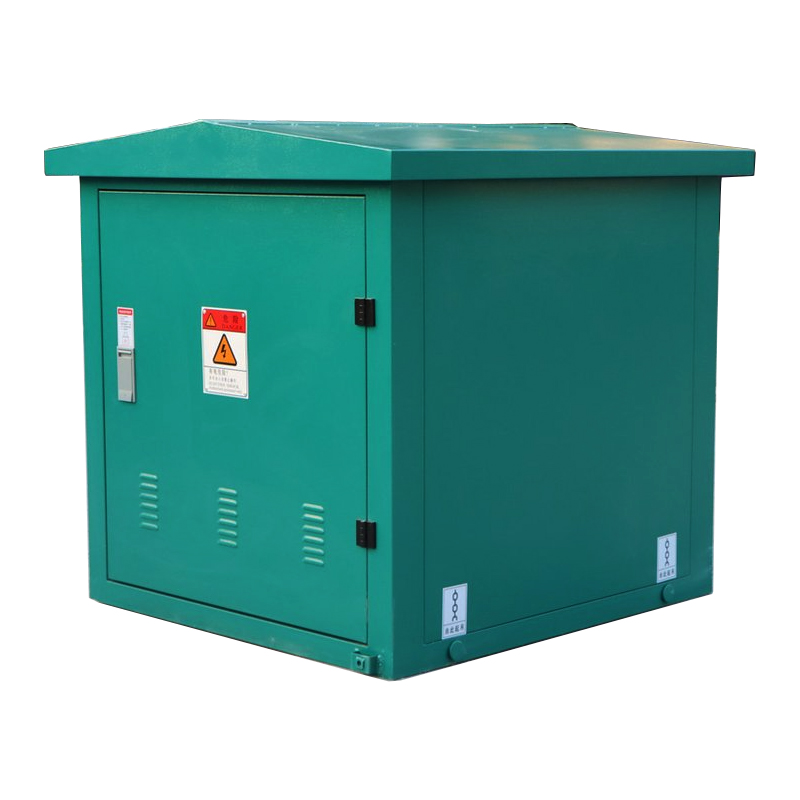

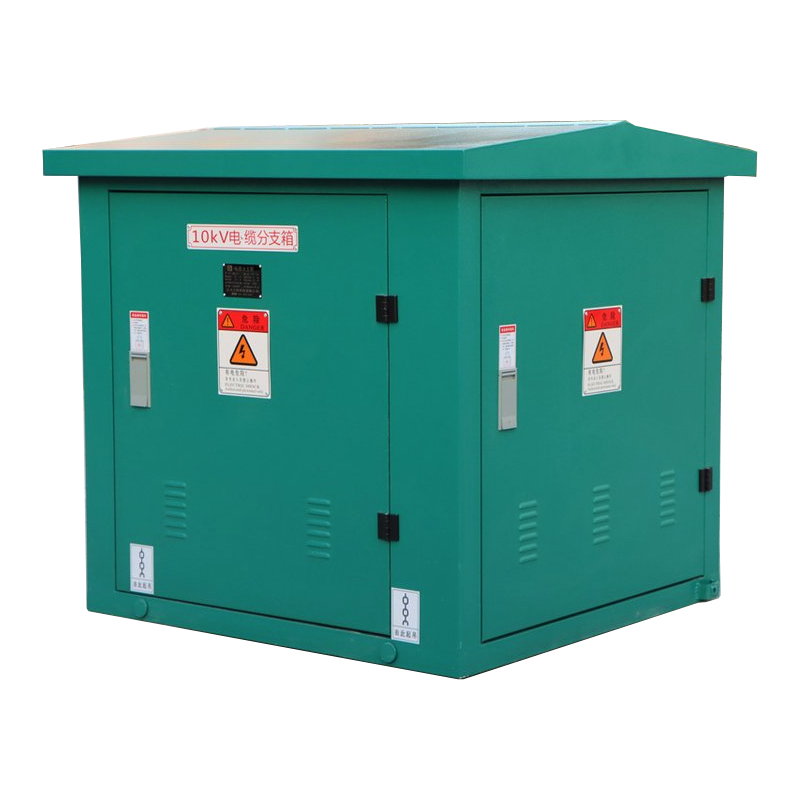

Produkter visar:
