Lågspänningsfördelningslåda

Med utvecklingen av elektrisk teknik går lågspänningsfördelningsboxen allt mer mot intelligens, modularitet, miniatyrisering och hög energieffektivitet. Lågspänningsfördelningsboxen som produceras av Cotenele uppfyller till fullo fördelarna med ovanstående produkter. De lågspänningsfördelningslådor vi producerar används främst i bostadshus, kommersiella byggnader, industrianläggningar, infrastruktur och förnybar energi. Cotenele lågspänningsfördelningsboxen är pålitlig i kvalitet, robust i strukturen, kompakt i storlek och hög säkerhet, och har länge hyllats av ett stort antal användare.

Vad är en lågspänningsfördelningsbox?

En lågspänningsfördelningsbox är den terminala kraftdistributionsenheten  i ett kraftdistributionssystem. Lågspänningsfördelningslådan kan ta emot ström från uppströms distributionsutrustning såsom lågspänningsställverk eller transformatorstation och distribuerar strömmen säkert till närliggande belastningar, samtidigt som den ger skydd, övervakning och kontroll för relevanta kretsar och utrustning. Här avser "lågspänning" vanligtvis system med växelspänning 380V eller 220V.

Dess huvudsakliga funktioner kan sammanfattas i fyra punkter:

1. Strömfördelning: Fördela säkert en enstaka ingångsströmförsörjning i flera grenkretsar genom omkopplare som strömbrytare i lågspänningsfördelningsboxen.

2. Kretsskydd: Strömbrytare eller andra brytare installerade i lågspänningsfördelningslådor kopplar automatiskt från kretsen när överbelastning, kortslutning, läckage eller andra situationer uppstår på lastledningen, vilket skyddar nedströmsutrustning och personlig säkerhet.

3. Kontroll och drift: Att installera en lågspänningsfördelningsbox kan styra och använda nedströmskretsar mer centraliserat och bekvämt.

4. Övervakning och mätning: Instrumenten som är inbyggda i lågspänningsfördelningsboxen kan visa spänning, ström och andra driftsparametrar, och relaterade instrument kan också mäta energiförbrukningen.

Huvudstruktur och kärnkomponenter

En distributionslåda består av kapslingen och interna elektriska komponenter.

Kapslingen skyddar interna komponenter och ger det nödvändiga damm- och fuktskyddet. Den är vanligtvis gjord av metall (t.ex. stål) och använder även andra isoleringsmaterial. Beroende på installationsmiljön har kapslingar olika inträngningsskydd (IP) klassificeringar.

Kärnkomponenterna utför de elektriska funktionerna:

Klassificering av lågspänningsfördelningslådor

Lågspänningsfördelningslådor kan klassificeras på flera sätt:

1. Efter kärnfunktion (vanligast)

2. Genom monteringsmetod

• Väggmonterad: Kompakt, lämplig för bostads-/kommersiella byggnader, tar liten plats.
• Golvstående (fristående): Designad för industriella miljöer, kan bära större laster, enkelt underhåll.
• Infällt (infällt) :Inbäddat i väggar, estetiskt tilltalande, platsbesparande (vanligt i hem).
• Utomhustyp: Högre IP-klassning (t.ex. IP54), resistent mot regn, damm och korrosion.

3. Efter konstruktionstyp

• Fast panel (öppen typ) : Skyddad endast på framsidan; spänningsförande delar kan vara åtkomliga från sidorna/baksidan. Låg skyddsklass, används där kraven är minimala.
• Sluten (sluten typ): Denna lågspänningsfördelningslåda är innesluten på alla sidor utom installationsytan, och dess säkerhet och skyddsprestanda är relativt hög.
• Lådtyp: Den funktionella enheten i denna lågspänningsfördelningslåda är en löstagbar låda, som har fördelarna med god utbytbarhet och hög tillförlitlighet, och är mer lämplig för tillfällen med höga kontinuitetskrav.
• Modulär typ: Den interna strukturen för denna typ av distributionsbox antar standardmodularisering, vilket flexibelt kan minska och utöka funktioner.

4. Genom hierarki i kraftsystemet

• Primär distributionsutrustning: Denna typ av lågspänningsfördelningsbox kan anslutas direkt till transformatorer och distribuera ström till olika nedströmsplatser; Transformatorernas märkvärde och kapacitet måste också vara relativt höga.
• Sekundär distributionsutrustning: Fördelar kraft från uppströms till lokala belastningar, ger skydd, övervakning och kontroll.
• Slutlig distributionsutrustning: Belägen långt från strömkällan; Decentraliserade enheter med liten kapacitet som direkt betjänar slutanvändare.

Hur väljer man en lämplig lågspänningsfördelningslåda?

Att välja en lämplig distributionslåda kan förbättra den ekonomiska effektiviteten och säkerheten.

1. Först är det nödvändigt att förtydliga applikationskraven och belastningskraven

• Belastningsegenskaper: För det andra är det nödvändigt att klargöra effekten, spänningen (220V/380V) och strömmen för alla enheter. Var särskilt uppmärksam på motorinkopplingsströmmar (5-7× märkström).
• Framtida expansion: reservera 10–20 % reservkapacitet och kretsar för framtida tillägg.

2. Matcha nyckelparametrar

• Märkspänning: måste matcha systemspänningen (t.ex. 380V/220V).
• Märkström: huvudsamlingsskena och märkström för inkommande brytare måste vara ≥ total driftsström för alla laster.
• Kortslutningsbrytningsförmåga (Icu): den viktigaste säkerhetsparametern. Måste vara högre än den potentiella kortslutningsströmmen vid installationspunkten; annars kan enheten förstöras eller orsaka brand.

3. Bestäm den IP-klassificering som krävs

• Välj lämplig IP-kod baserat på luftfuktighet, damm, frätande gaser etc. Till exempel IP30 för torra inomhusmiljöer; IP54 eller högre för utomhus eller dammiga/våta platser.

4. Tänk på material och utförande

• Kapsling: ståltjockleken bör vara tillräcklig (t.ex. huvudram ≥2,0 mm) för mekanisk hållfasthet.
• Ledare: använd högkvalitativ T2-koppar för huvudsamlingsskenor; undvika aluminium eller sämre koppar.
• Varumärke och kvalitet: Att välja välrenommerade tillverkare och varumärken kan säkerställa kvalitet och minska underhållskostnaderna efter försäljningen. Det är nödvändigt att verifiera om produkten har giltiga CCC-certifiering och typkontrollrapporter.

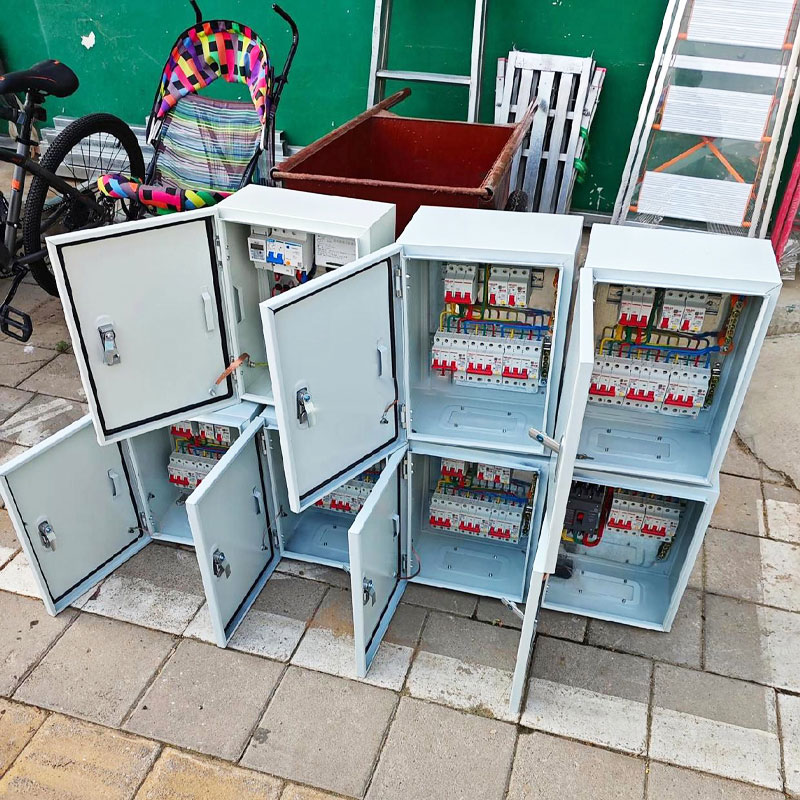

Vår fabrik

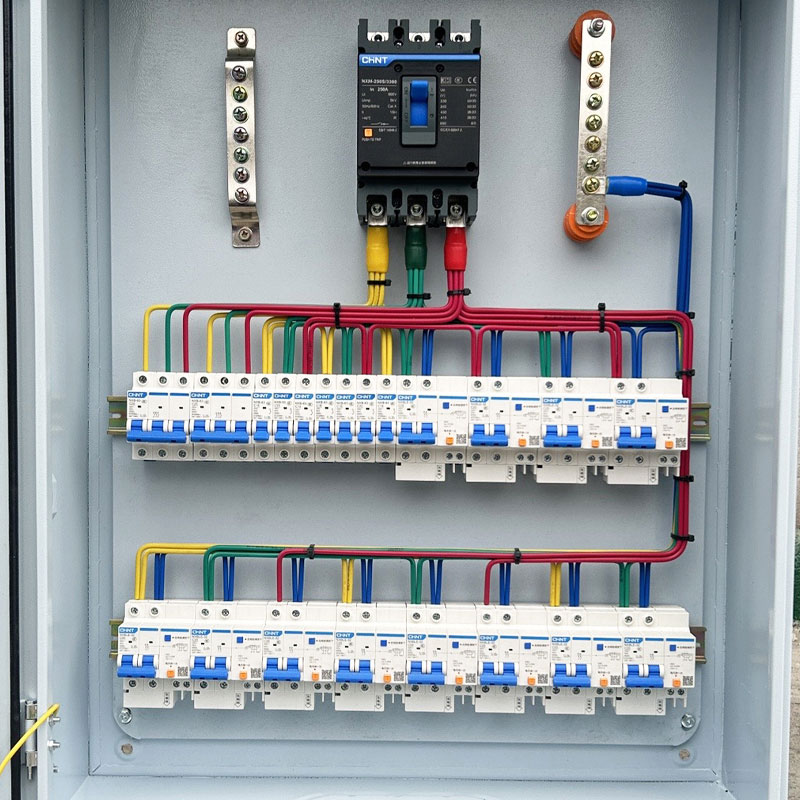

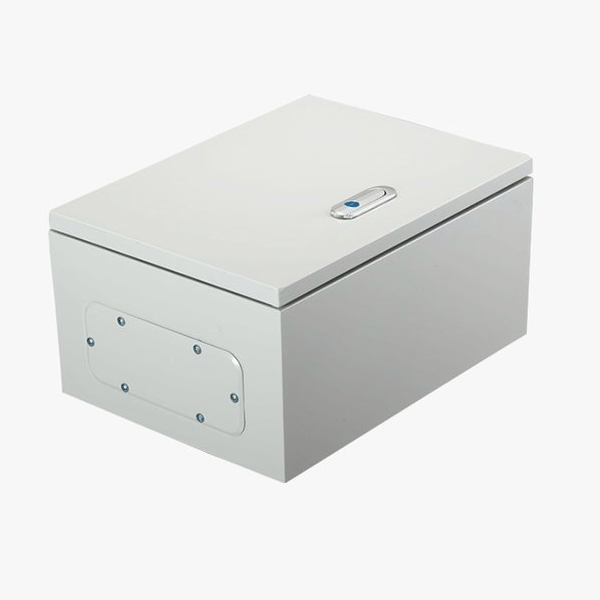

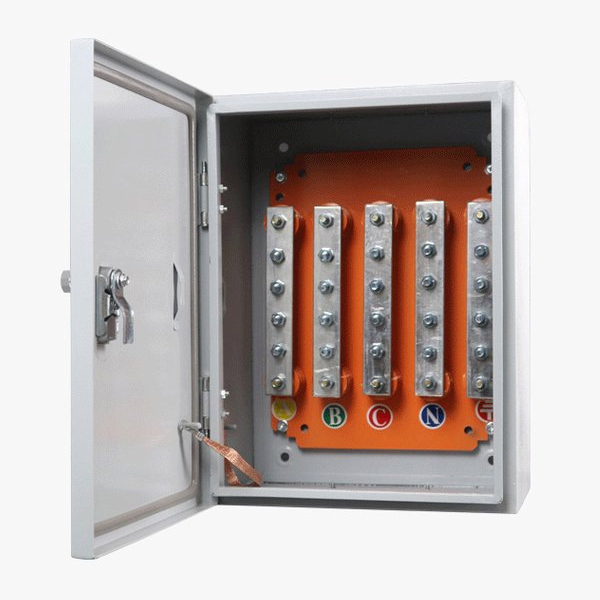

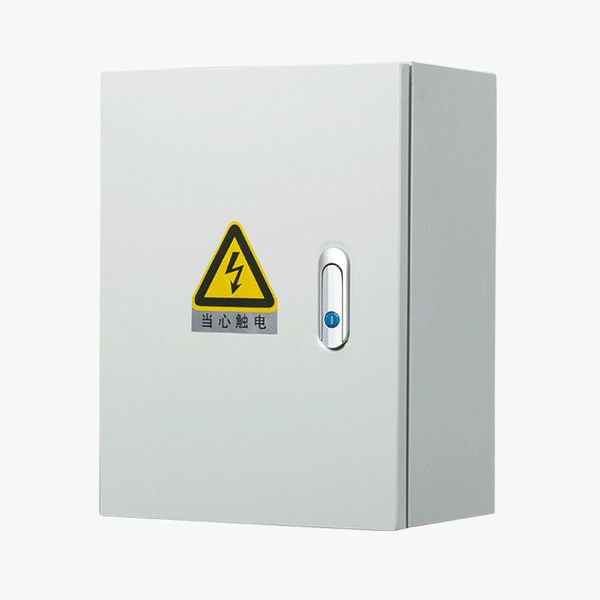

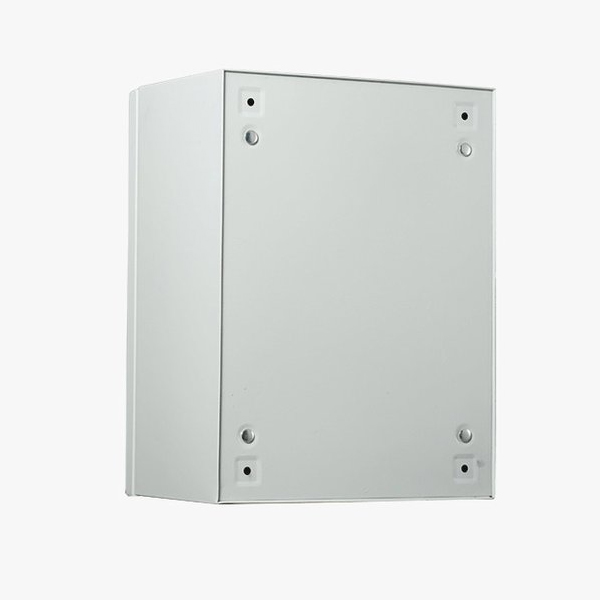

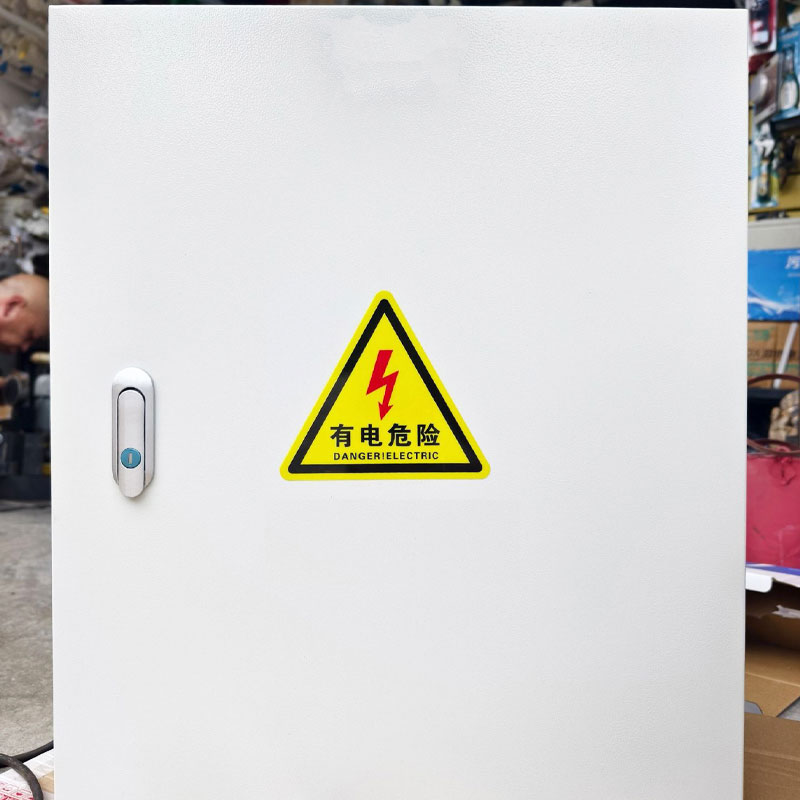

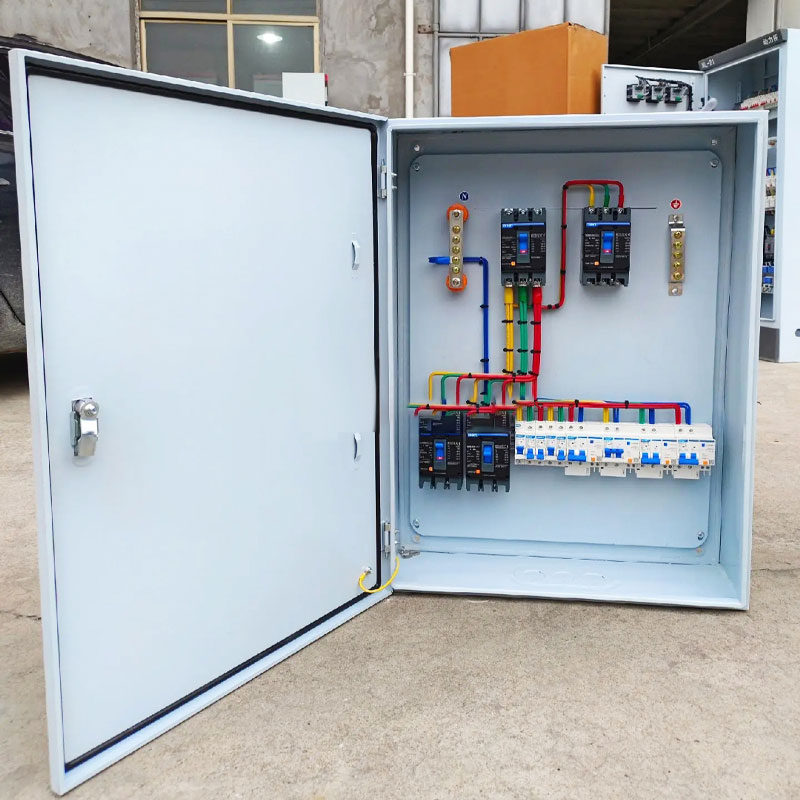

Produkter visar:
