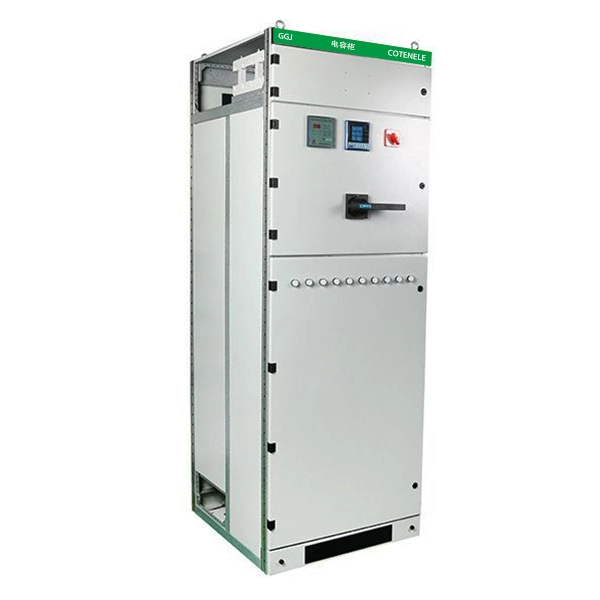

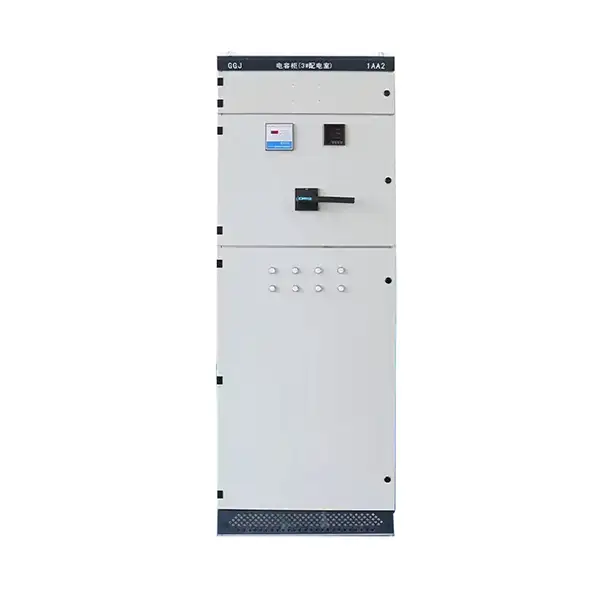

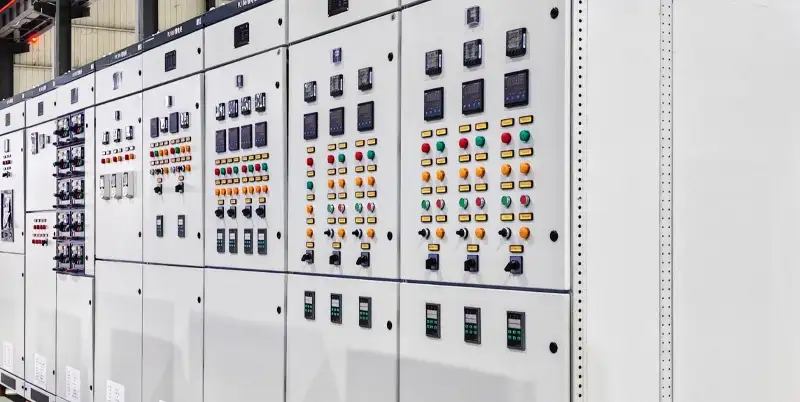

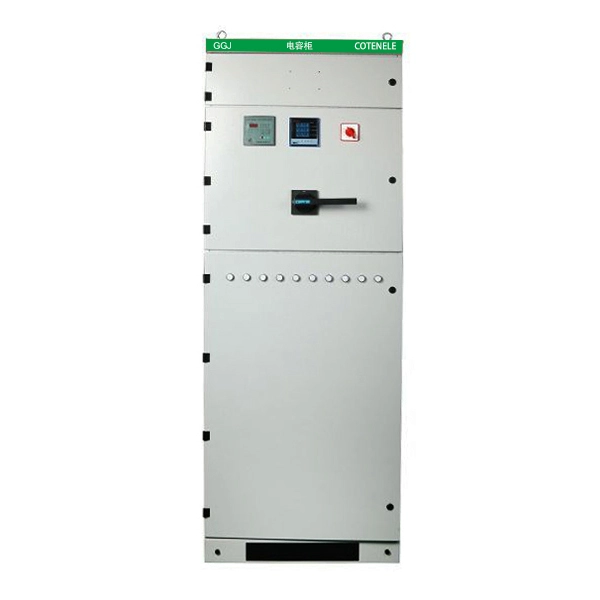

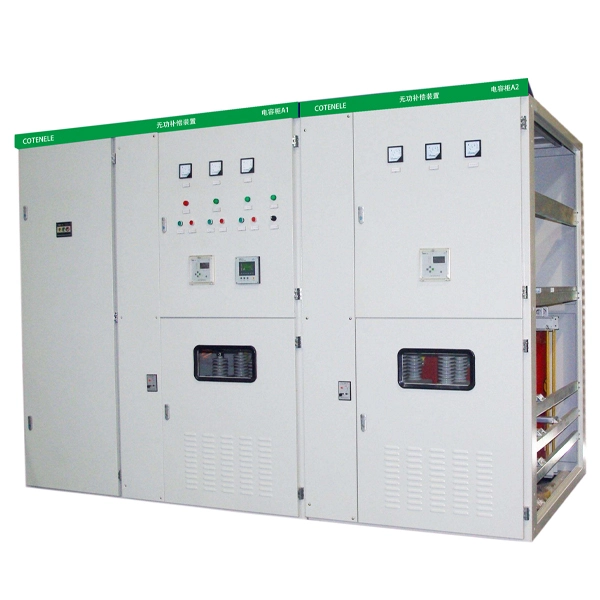

GGJ Automatisk kompensationsenhet för reaktiv effekt LV Panel

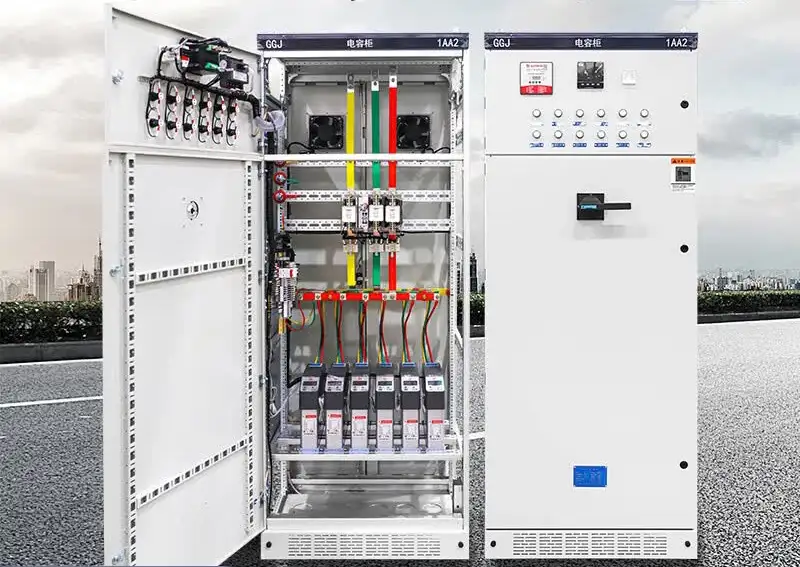

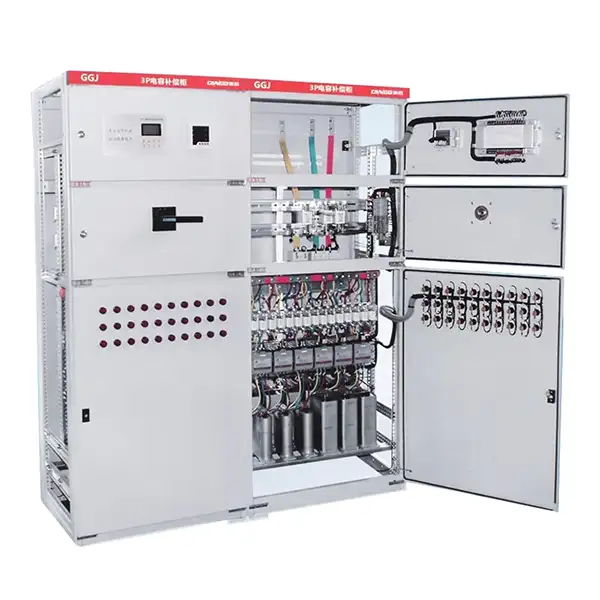

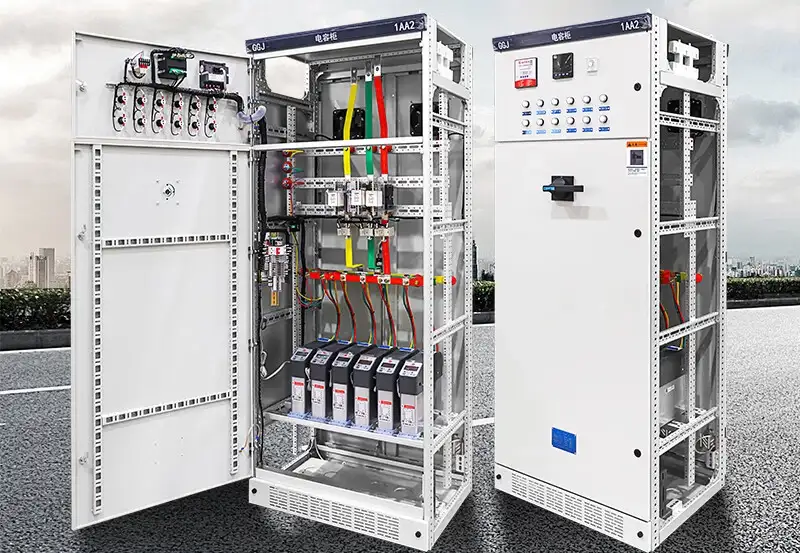

GGJ Automatic Reactive Power Compensation Device LV Panel är en intelligent kraftdistributionsenhet tillverkad av Cotenele. Detta lågspänningsställverk förbättrar effektfaktorn i 380V lågspänningsnät genom att automatiskt byta kondensatorer.

Dess mikrodatorkontroller spårar reaktiv effekt i realtid och uppnår stabil kompensation över 0,95, med en svarstid så snabb som 20 ms. Skåpet har flera skyddsfunktioner och stödjer kommunikation för effektövervakning.

Detta lågspänningselskåp används ofta i industrianläggningar, byggnader och kommunala anläggningar och är lämpligt för transformatorer från 130 till 600 kVA.

GGJ Automatic Reactive Power Compensation Device uppfyller nationella och internationella standarder inklusive GB/T 15576, GB 7251.1 och IEC 60439-1, vilket garanterar säkerhet och tillförlitlighet som en modern energibesparande lösning.

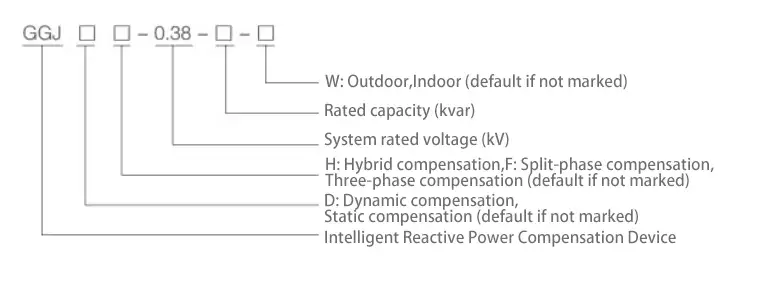

Modell och betydelser

Huvudsakliga tekniska parametrar

Produktegenskaper

• Antar en intelligent styrenhet för kontroll, med kompletta funktioner och pålitlig prestanda. Kompensationsläget är automatiskt och kan höja effektfaktorn till över 0,9.

• Realtidsvisning av näteffektfaktor:

• Eftersläpning (0,00–0,99)

• Ledande (0,00–0,99)

• Tillhandahåller flera skyddsfunktioner inklusive överspänning, överton, överkompensation, systemfel, fasförlust och överbelastningsskydd.

• Memorerar inställda parametrar; parametrar går inte förlorade under ett strömavbrott. När nätet återgår till det normala återupptar enheten automatiskt driften utan manuellt ingripande.

• Kan utföra delad faskompensation eller hybridkompensation baserat på nätets lastbalanstillstånd.

• Stark anti-interferensförmåga; kan motstå interferenspulser med en amplitud på 2000V direkt från nätet, vilket överträffar nationella professionella standarder.

Valfri kraftdistributionsnätverksövervakningsfunktion

• Realtidsmätning och timregistrering av trefasspänning, ström, frekvens, aktiv effekt, reaktiv effekt, effektfaktor, aktiv energi och reaktiv energi på lågspänningssidan av transformatorn.

• Total harmonisk distorsion (THD) av spänning och ström, såväl som individuella övertonsinnehåll från 2:a till 25:e ordningen.

• Utrustad med RS-232 och RS-485 gränssnitt, stödjer dataavläsning via PDA, samt fjärrkommunikation för trådlös mätaravläsning, enhetstestning, parameterinställning och hämtning av realtidsdata och inspelad data.

• Dataanalysfunktioner inkluderar driftsbelastningsanalys, statistiska frågor, omfattande utvärdering av strömförsörjningskvalitet, beräkning av spänningskvalifikationsgrad, strömförsörjningsbelastningshastighet, tillförlitlighetshastighet och maximal belastningshastighet, såväl som frågor om effektfaktor, aktiv effekt och reaktiv effekt per tidsperiod. Systemet kan också generera kurvor för fasspänning, ström och effektfaktor och skriva ut omfattande analyser och statistiska rapporter.

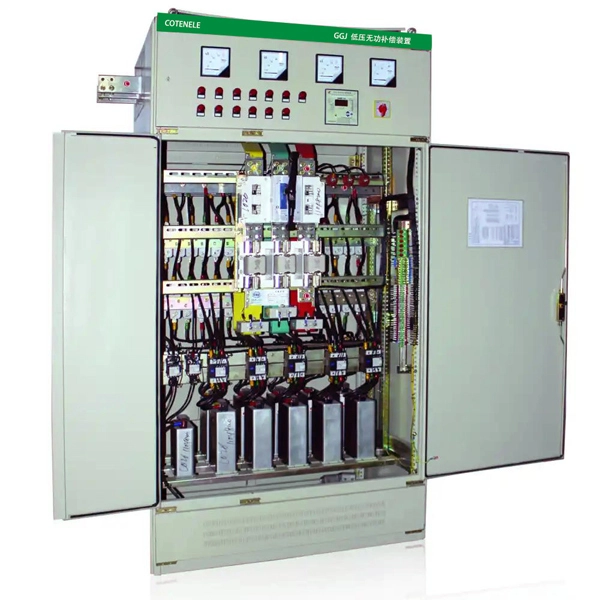

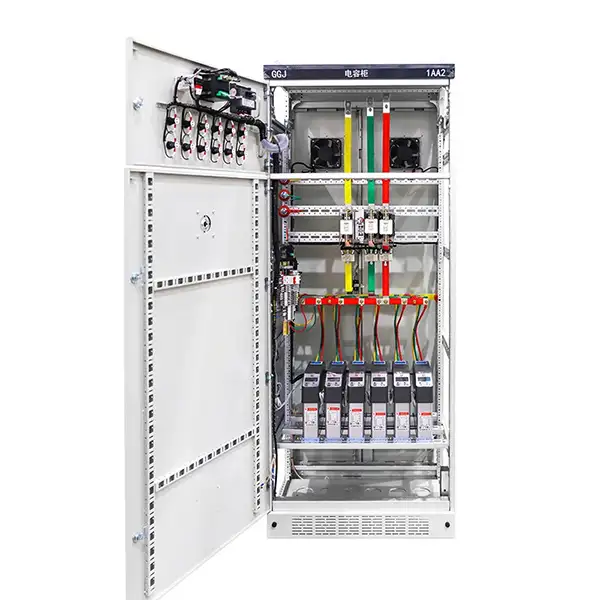

Produktstrukturer och huvudkomponenter

GGJ Automatic Reactive Power Compensation Device LV Panel är tillverkad av högkvalitativ kallvalsad stålplåt med en sluten struktur och korrosionsskyddande spraybeläggning. Dess kärnkomponenter inkluderar:

Intelligent styrenhet för reaktiv effekt:Denna komponent är "hjärnan" i kompensationsanordningen, som övervakar reaktiv effekt och effektfaktor i realtid och utfärdar växlingskommandon.

Effektkondensatorer:kärnkompensationselement som genererar reaktiv effekt. Modern design använder främst självläkande kondensatorer av torr typ, som överträffar traditionella oljefyllda typer.

Byt enhet:exekvera kontrollkommandon för att koppla in/ut kondensatorer.

Vanliga typer:kondensatorkontaktorer och snabba tyristorbrytare utan omkoppling.

Koppla bort strömbrytare/säkringar:ger huvudström på/av och kortslutningsskydd.

Termiskt överbelastningsrelä:ger överbelastningsskydd för kondensatorer.

Displayinstrument:panelen innehåller vanligtvis effektfaktormätare, amperemeter, voltmeter för realtidsövervakning.

Arbetsprincip

Styrenheten inuti skåpet övervakar kontinuerligt nätets spännings- och strömsignaler och beräknar reaktiv effekt och effektfaktor i realtid.

När effektfaktorn faller under ett förinställt målvärde (till exempel 0,95), växlar styrenheten automatiskt en eller flera kondensatorbanker genom växlingsanordningarna.

Eftersom kondensatorströmmen leder spänningen, kompenserar den kapacitiva reaktiva strömmen den eftersläpande reaktiva strömmen för induktiva belastningar, vilket höjer näteffektfaktorn till målvärdet och uppnår lokal reaktiv effektbalans.

Denna automatiska styrprocess med sluten slinga säkerställer att GGJ-skåpet exakt spårar belastningsförändringar samtidigt som man undviker både över- och underkompensation, vilket håller nätet i ett effektivt drifttillstånd.

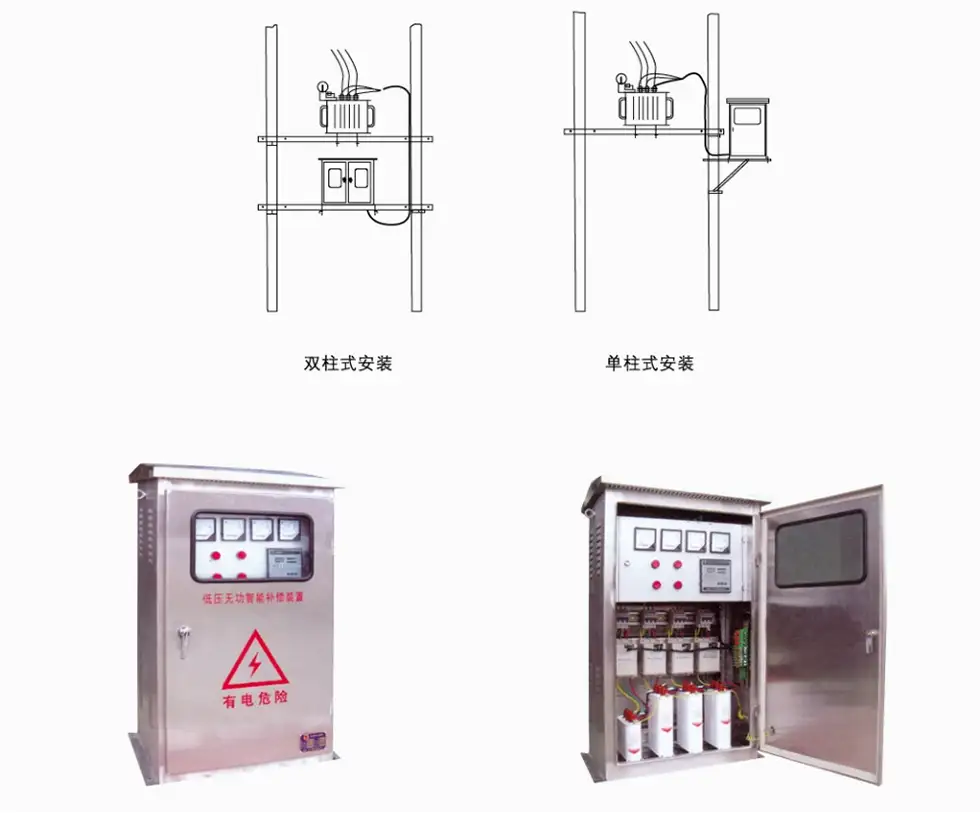

Monteringsmetod för stolpmonterad utomhus

Vår verkstad

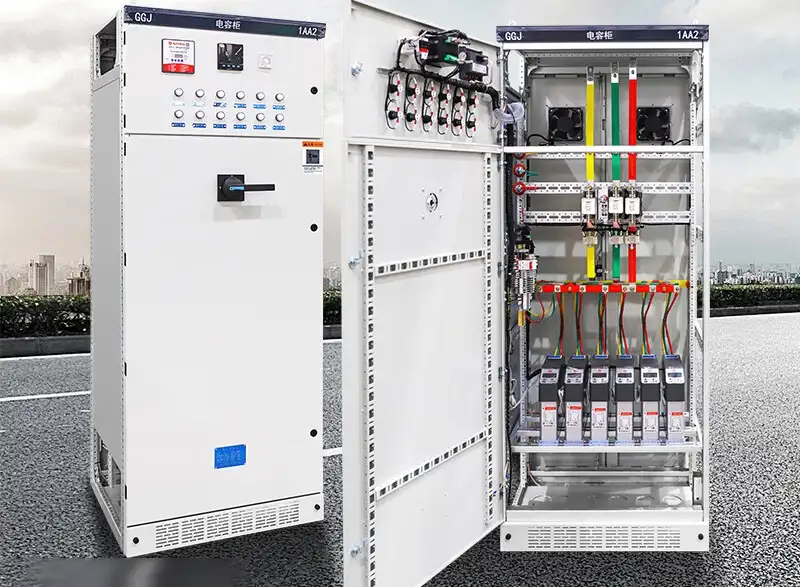

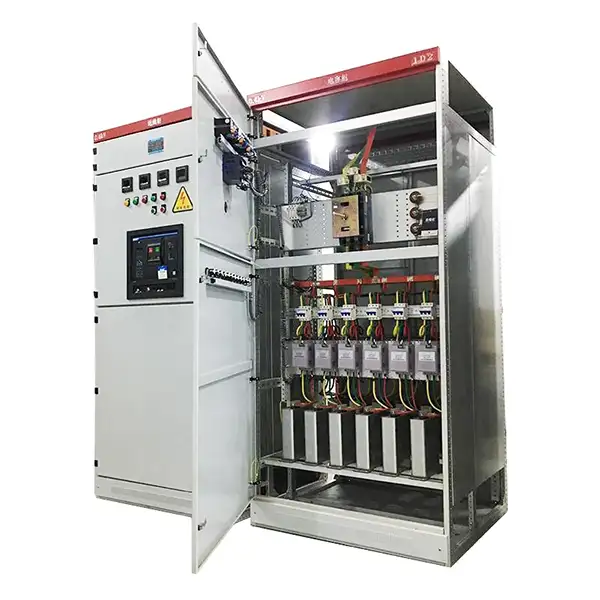

Produkter visas
