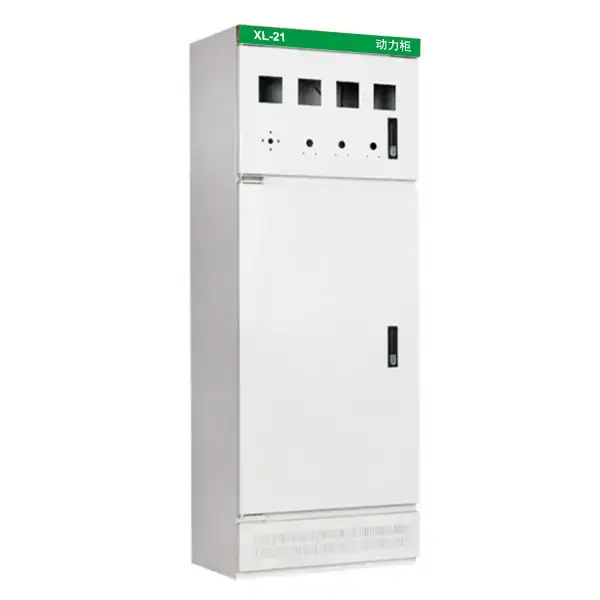

XL-21 Lågspänningsmotorstyrcentral LV-ställverk

Cotenele är en tillverkare av XL-21 Low Voltage Motor Control Center LV Switchgear, XL-21 lågspänningsställverk är ett av de tidigaste och mest använda kraftdistributionsställverken i Kina. Dess huvudsakliga syfte är att distribuera elektrisk energi till slutanvändningsutrustning inom kraftsystem som arbetar med en frekvens på 50Hz och märkspänningar på 380V (eller 400V/500V/660V), samtidigt som det tillhandahåller utrustningskontroll och kretsskydd. Den är kompatibel med olika jordningssystem, inklusive trefas tretrådar, trefas fyrtrådar och trefas femtrådar (t.ex. TN-C, TT).

Lågspänningsställverket XL-21 har fördelarna med pålitlig kvalitet, flexibel installation och enkelt underhåll, och uppfyller relevanta nationella och internationella standarder som GB/T 7251, IEC 60439, CCC, etc. Cotenele har klarat ISO9001 kvalitetsledningscertifiering.

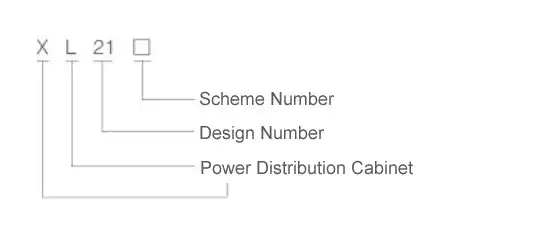

Modell och betydelser

Huvudsakliga tekniska parametrar

Vilka är produktstrukturens egenskaper hos XL-21 ställverk?

1. Hölje:XL-21 lågspänningsställverksskal anpassar helt sluten design, denna design kan erbjuda effektivt skydd mot damm och yttre föremål. Standardskyddsklass är IP30, med högre klass tillgänglig på begäran. Lågspänningen har två konstruktionstyper: monteringstyp (hög mångsidighet) och svetsad typ (hög hållfasthet).

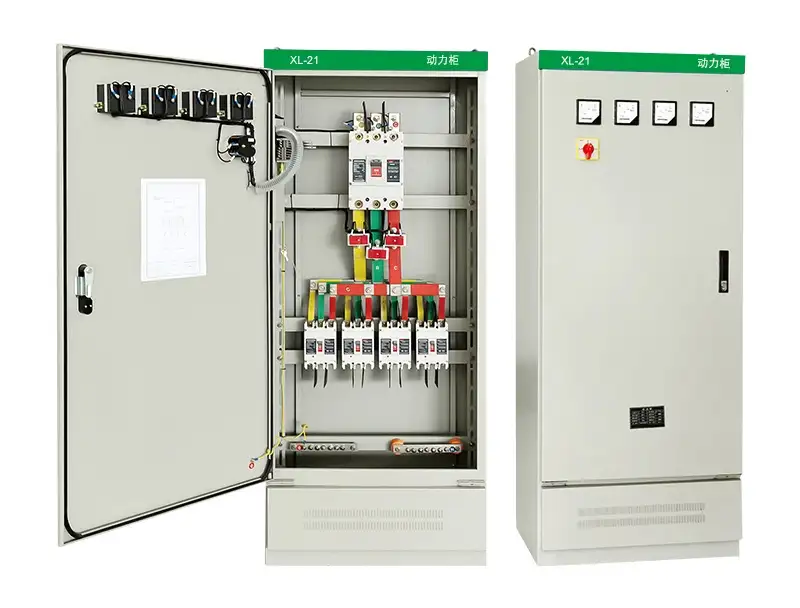

2. Installation och underhåll:XL-21 Low Voltage Motor Control Center LV Switchgear är designad för väggmontering och underhåll på framsidan, vilket sparar utrymme. När dörren är öppen är alla invändiga komponenter helt exponerade, vilket gör rutinunderhållet mycket bekvämt.

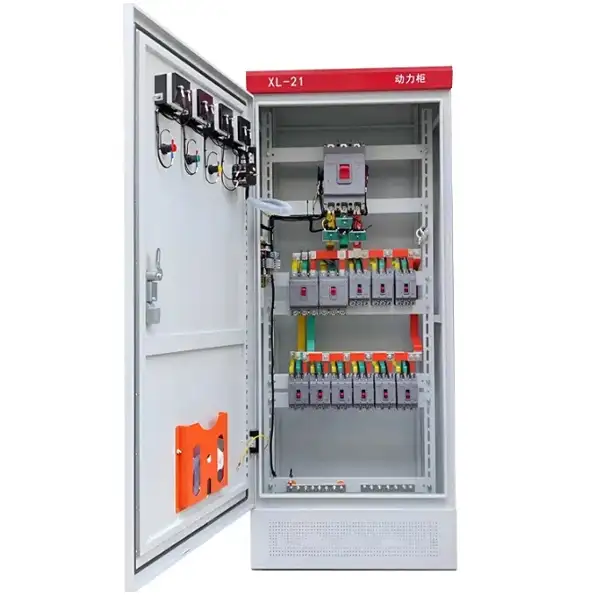

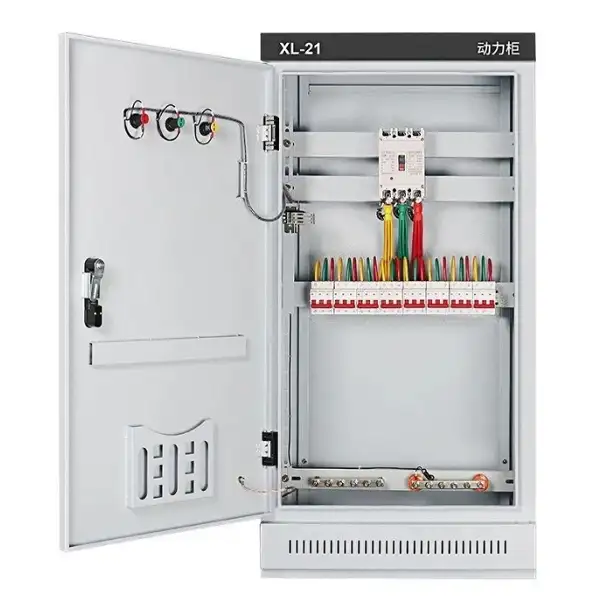

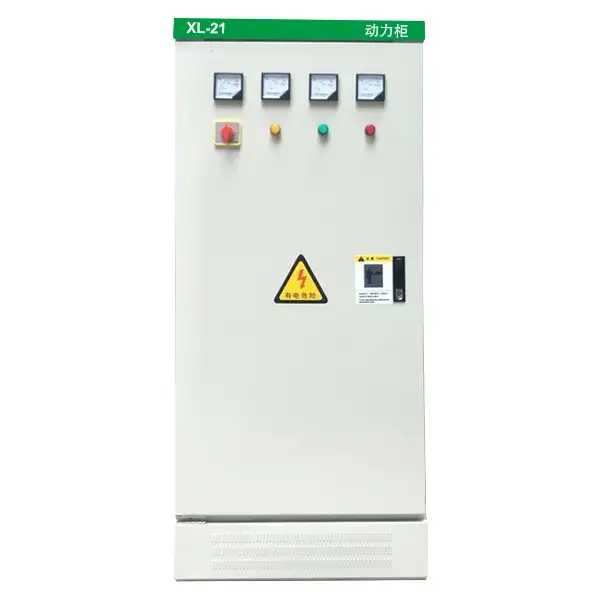

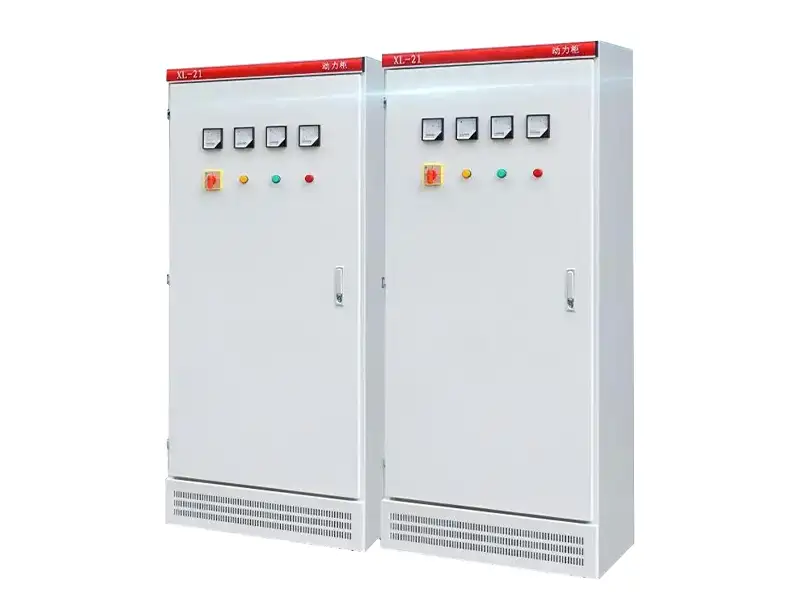

3. Intern layout:Denna panel anpassar balk- eller plattstruktur för flexibel layout. Manöverelement som tryckknappar, indikatorlampor och instrument som voltmeter, amperemeter är monterade på dörren, medan huvudströmbrytarens manöverhandtag är placerat på höger framsida av skåpet för enkel åtkomst.

4. Material och finish:Kapslingen till lågspänningsställverket är gjord av högkvalitativ kallvalsad stålplåt med minsta tjocklek 1,5 mm, böjd och svetsad för hög hållfasthet. Ytan är behandlad med elektrostatisk pulverlackering för utmärkt korrosionsbeständighet. Dörren kan öppnas i en vinkel på inte mindre än 120 grader för enkel åtkomst. Både skåpet och dörren är försedda med jordskruvar för att säkerställa säker och pålitlig jordning.

Kärnfunktionen och komponenterna för XL-21 lågspänningspanelen

1. Kärnfunktioner

XL-21 Low Voltage Motor Control Center LV Switchgear används ofta för att ge tillförlitlig strömförsörjning till ansluten utrustning, som används för exakt start/stoppkontroll för motorer och andra belastningar. Den stöder också driftövervakning i realtid av nyckelparametrar som ström och spänning. Samtidigt säkerställer du omfattande kretsskyddsfunktioner för att hantera fel som överbelastning, kortslutning och läckage.

2. Typiska komponenter

Lågspänningspanelen XL-21 innehåller vanligtvis flera underliggande kärnkomponenter, såsom kretsbrytare i formgjuten hölje (MCCB), luftbrytare (ACB), jordfelsbrytare (RCCB), etc. Huvudströmbrytaren eller inkommande strömbrytare, till exempel strömbrytaren CM1-400L i formgjuten hölje, kontrollerar den inkommande strömförsörjningen av huvudpanelen i inkommande strömförsörjning i huvudkretsen. Grenomkopplare eller utgående omkopplare, såsom CM1-100L strömbrytare eller kontaktorer, ansvarar för att hantera oberoende grenkretsar som motorer eller belysning.

Skyddsanordningar är vanligtvis integrerade i strömbrytarens utlösningsenheter, vilket ger överbelastnings- och kortslutningsskydd, med tillbehör för skydd mot jordfelsbrytare. Styrenheterna möjliggör lokal eller fjärrmanövrering av AC-kontaktorspolar för att starta eller stoppa högeffektsutrustning. Slutligen bildar olika indikatorer och operatörer inklusive voltmetrar, amperemetrar, indikatorlampor och tryckknappar, tillsammans med de skåpmonterade komponenterna, ett komplett kontroll- och displaygränssnitt.

Driftsförhållanden och installationsmiljö

För att säkerställa en långsiktig stabil drift måste följande miljövillkor uppfyllas:

1. Höjd:Generellt ≤2000 m; särskild behandling som krävs för högre höjder.

2. Omgivningstemperatur:-10°C till +40°C, med 24-timmarsgenomsnitt ≤+35°C.

3. Relativ luftfuktighet:≤50 % vid +40°C; upp till 90 % vid +20°C – kondensering måste förhindras.

4. Monteringslutning:≤5° från vertikal för att säkerställa stabilitet.

5. Miljöförhållanden:Inga kraftiga vibrationer eller stötar; inga frätande eller explosiva gaser; inget ledande damm.

6. Förvaring och transport:Före installation, förvara på en torr, ren plats för att undvika fukt. Fundamentkanaler och ankarbultar ska tillhandahållas av användaren.

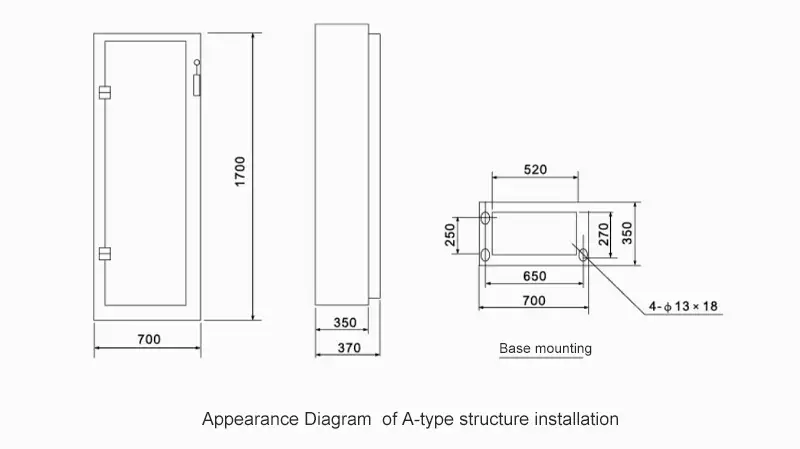

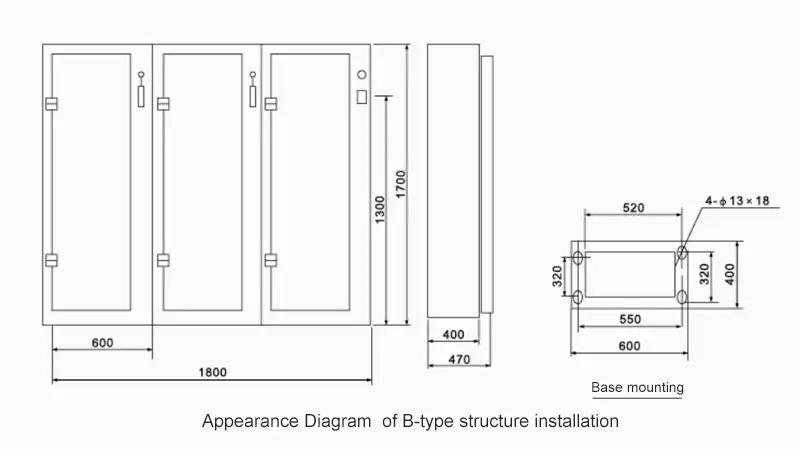

Utseende och installationsinstruktionsdiagram

Drift, underhåll och inspektion

Innan eldistributionsskåpet tas i bruk efter installation eller översyn måste följande inspektioner och tester utföras (inspektionerna och testerna efter översynen ska bestämmas utifrån översynens karaktär):

1. Kontrollera om den elektriska utrustningen och sekundära ledningar installerade inuti elfördelningsskåpet överensstämmer med ritningskraven.

2. Kontrollera om knivströmställaren och luftströmställaren som används för driften är flexibla och fria från fastklämning.

3. Kontrollera om den elektriska utrustningen har god kontakt och uppfyller driftskraven för själva utrustningen.

4. Kontrollera om det finns främmande föremål inuti elfördelningsskåpet och om eventuella åtdragningsskruvar på olika delar sitter lösa.

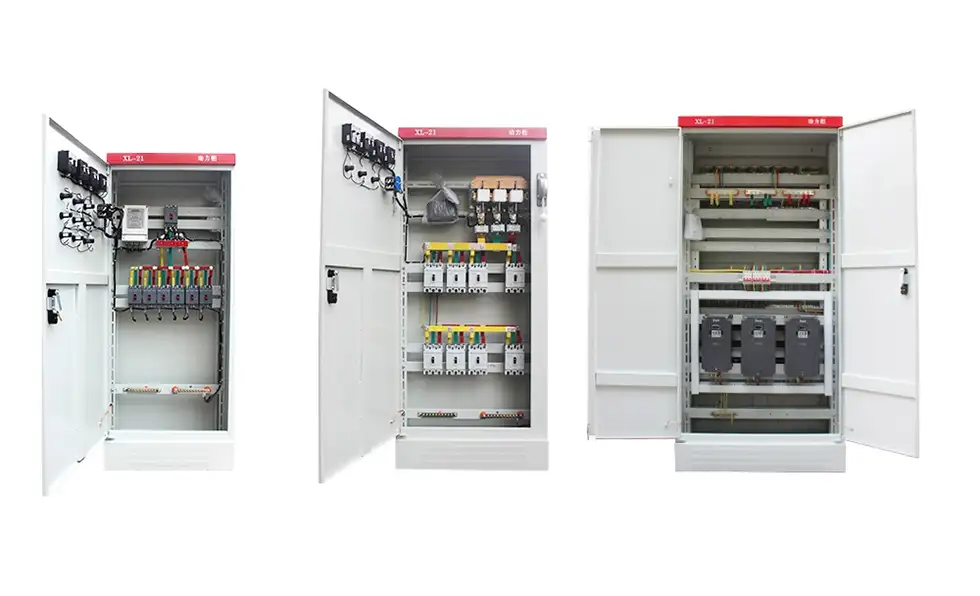

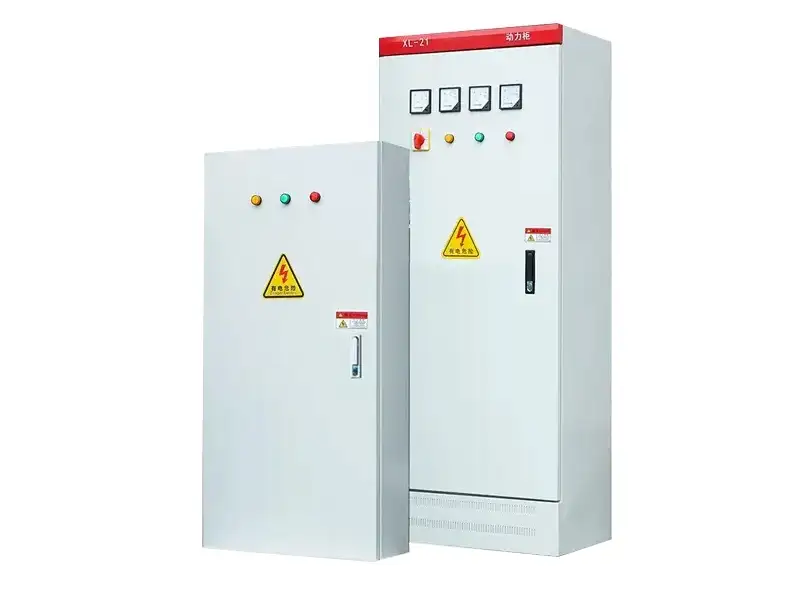

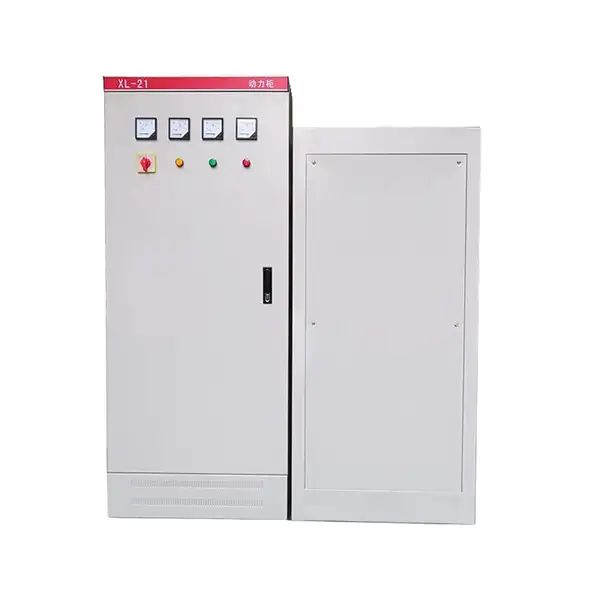

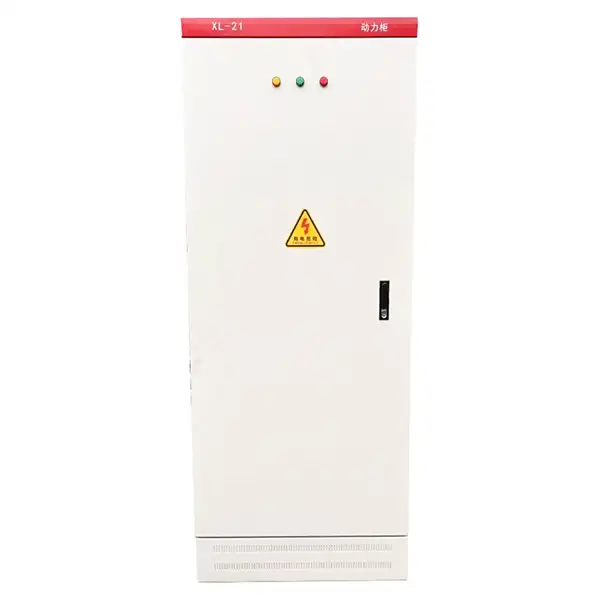

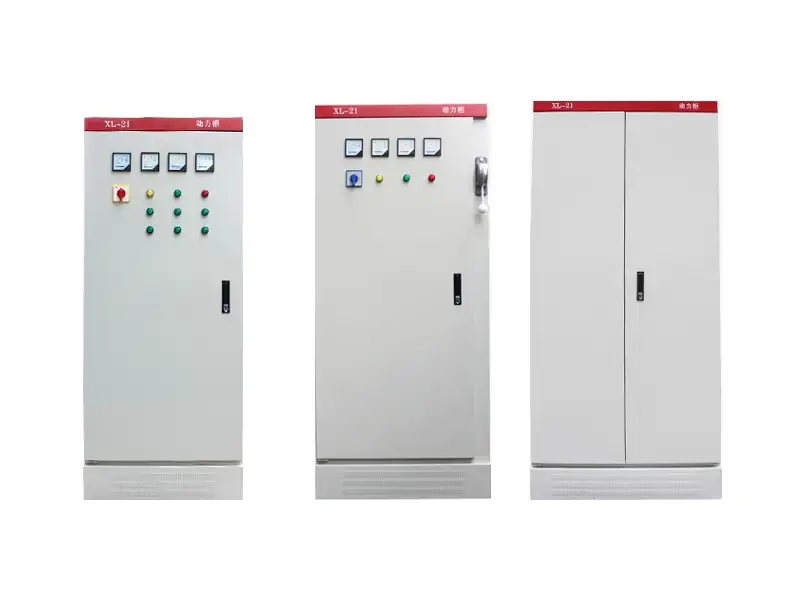

Produkter visas
