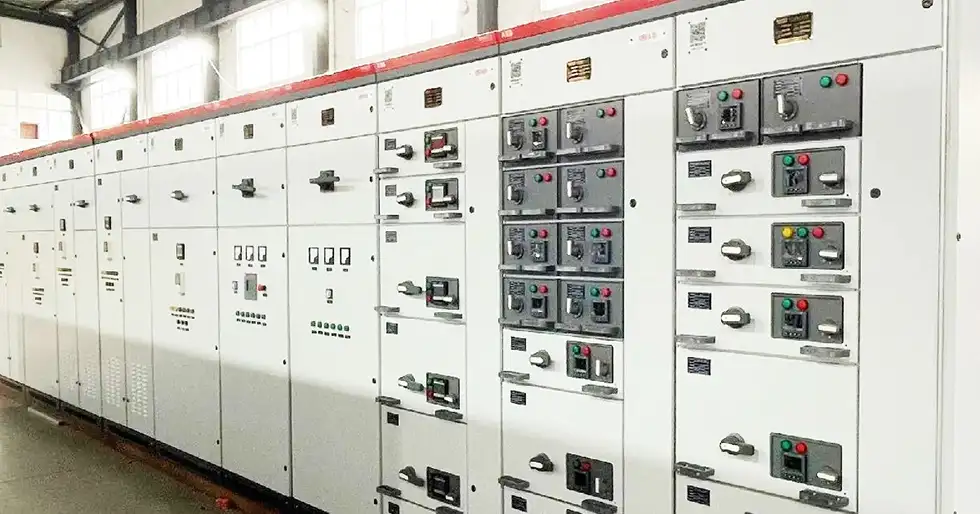

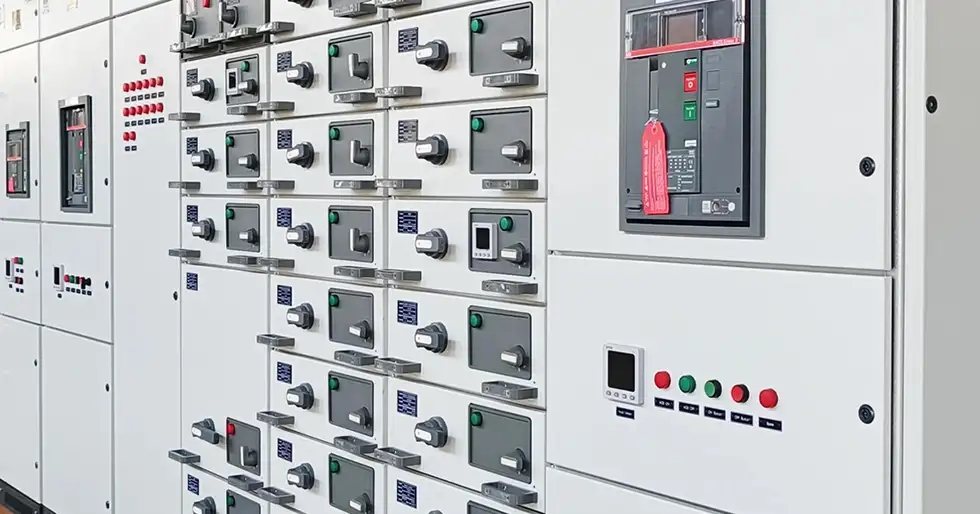

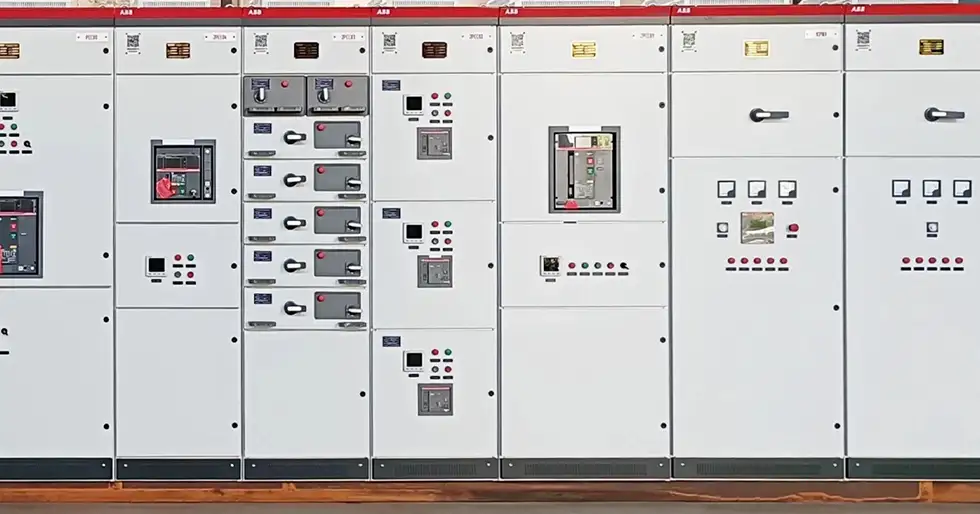

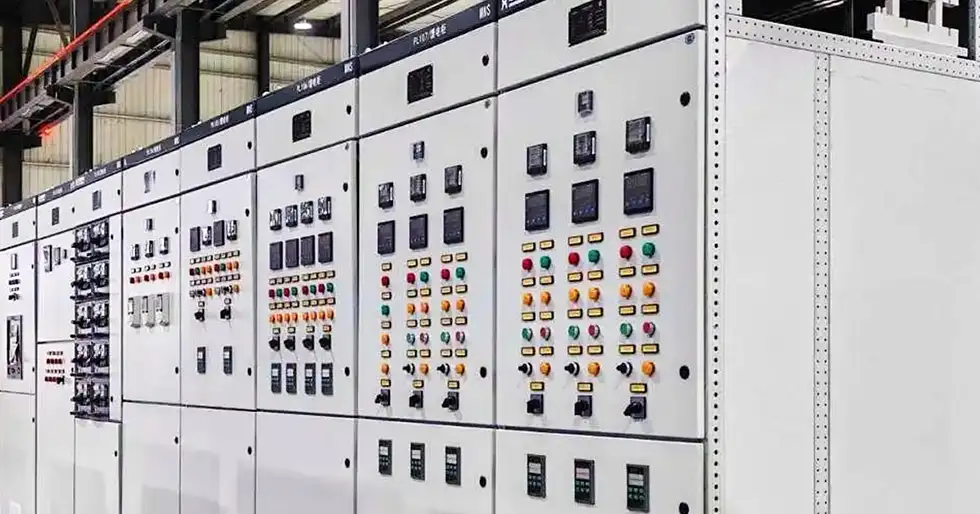

MNS utdragbart lågspänningsställverk

Huvudsakliga tekniska parametrar

Vad är strukturen för MNS-ställverk?

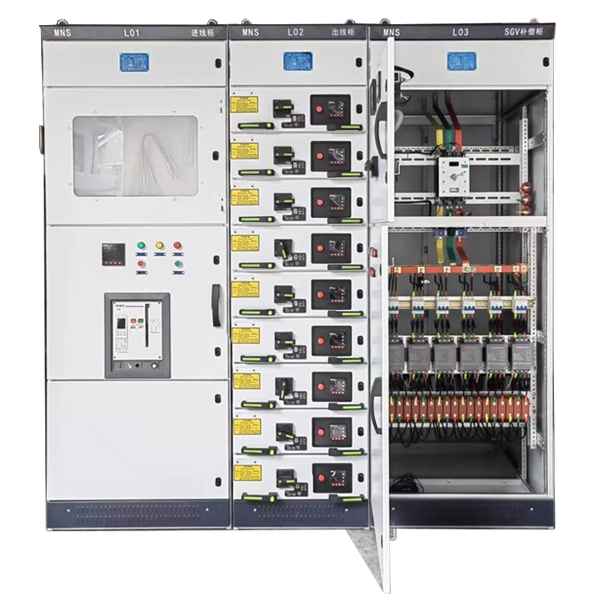

Skåpkroppen för MNS lågspänningsställverk är tydligt uppdelad i flera oberoende fack, detta kan säkerställa felisolering och driftsäkerhet:

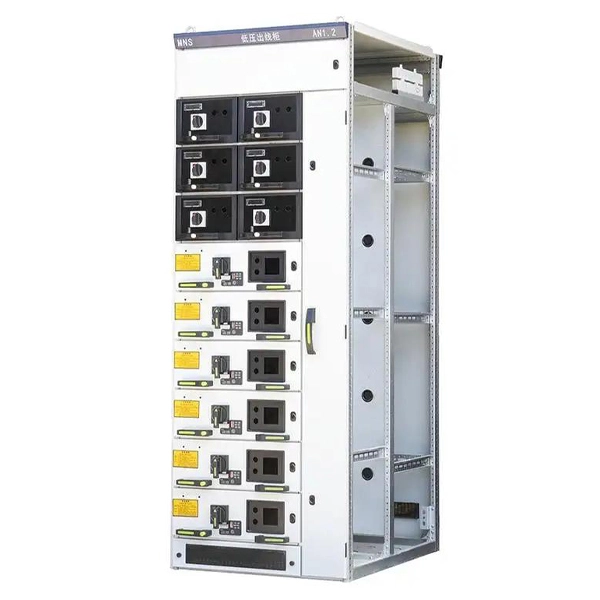

Skåpsram:Grundstrukturen för MNS ställverksskåp är sammansatt av C-formade profiler sammansatta. C-formade profiler tillverkas genom att böja stålplåtar med E=25mm som modulärt installationshål. Alla skåpställ och innerväggar är behandlade med galvaniserad rening. De omgivande dörrpanelerna och sidopanelerna är belagda med elektrostatisk högspänningssprutning. Denna skåpsram har egenskaperna hög styrka och flexibilitet.

Funktionella fack:

1. Horisontellt samlingsskenas fack:Beläget på baksidan av skåpet är det huvudkanalen för kraftuppsamling och distribution.

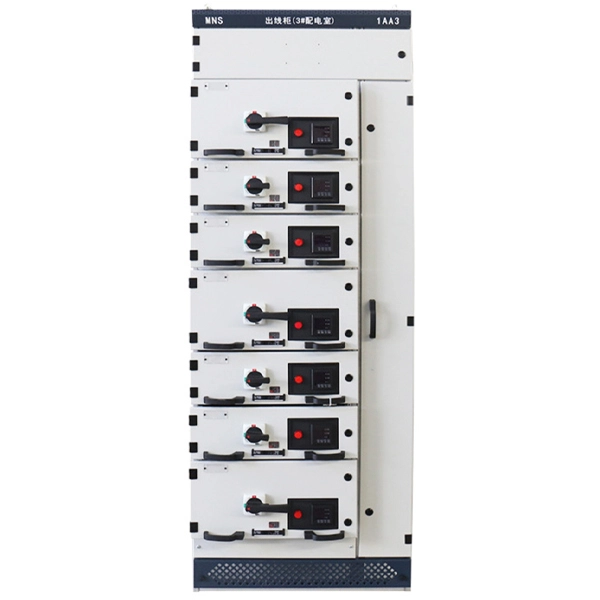

2. Fack för funktionell enhet:Den är placerad på framsidan av skåpet och rymmer lådor som var och en är en oberoende funktionsmodul.

3. Kabelfack:Placerad i den främre högra eller nedre delen av skåpet, används för att ansluta inkommande och utgående kablar.

Produktegenskaper och fördelar:

1. Modularitet och flexibilitet:Lådenhetshöjderna för MNS uttagbara lågspänningsställverk är baserade på modulära dimensioner (t.ex. 8E/4, 8E/2, 8E, 16E, 24E), kan vara flexibel konfiguration. Ett enda skåp kan rymma upp till 36 kretsar (enkelsidig drift).

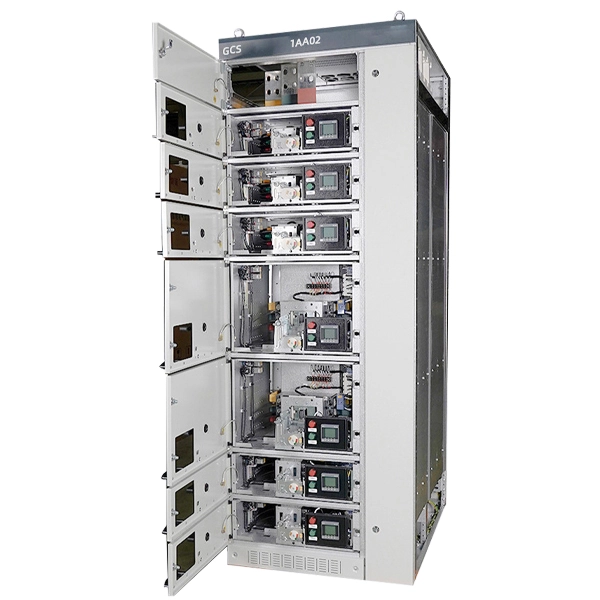

2. Låddesign med tre positioner:Varje låda har tre lägen: "Ansluten", "Test" och "Frånkopplad".

Ansluten:Huvud- och hjälpkretsar är båda anslutna; utrustningen fungerar normalt.

Testa:Huvudkrets frånkopplad, endast hjälpkrets ansluten – tillåter kontroll av styrkrets utan att strömbryta huvudkretsen.

Osammanhängande:Både huvud- och hjälpkretsar är frånkopplade; lådan kan dras ut helt för underhåll eller byte.

3. Hög säkerhet och tillförlitlighet:

Mekanisk förregling:Lådans manöverhandtag på MNS-ställverket låser med den interna strömbrytaren, vilket säkerställer att lådan endast kan flyttas när brytaren är öppen, detta kan förhindra drift under belastning.

4. Fysisk isolering:Ställverksavdelningarna är åtskilda av stålplåtar eller höghållfasta flamskyddade plastbarriärer, vilket effektivt kan begränsa felutbredning.

Robust skensystem:Den horisontella samlingsskenan på MNS-ställverket är speciellt utformad för att motstå kortslutningsströmmar upp till 100kA/1s, med utmärkt dynamisk och termisk stabilitet.

Intelligent förmåga:Detta ställverk kan integrera smarta mätare och kommunikationsmoduler (t.ex. Modbus, Profibus) för fjärrövervakning, parametermätning (ström, spänning, effektfaktor, etc.) och tidig felvarning.

5. Enkel installation och underhåll:MNs ställverkslådor körs på rullstyrningar för lågt utdragningsmotstånd, manövreras av en enda person. Kabelfacket ger gott om utrymme och stödjer anslutning fram eller bak, vilket underlättar underhållet.

Val och användningsöverväganden

1. Matchning av tekniska parametrar:Bestäm märkström baserat på total lasteffekt och diversitetsfaktor; välj kopplingsenheter med tillräcklig brytkapacitet i enlighet med nätets kortslutningskapacitet.

2. Funktion och kretskonfiguration:Förtydliga om applikationen är en kraftcentral (PC) eller motorstyrning (MCC), och välj lämplig lådtyp och storlek.

3. Miljöanpassning:Välj lämplig skyddsklass (t.ex. IP30, IP40, IP54) baserat på installationsmiljön (t.ex. rent torrt elektriskt rum kontra fuktig dammig industriverkstad).

4. Konfiguration av lådenhet:

1/4 enhet:För kretsar med liten kapacitet och hög densitet som belysning och liten strömutrustning.

1/2 enhet:Lämplig för kretsar med medelhög kapacitet, t.ex. fläkt- och pumpstyrning.

1 enhet och uppåt:Används för högeffektsutrustning eller huvudkretsar som inkommande och bus-tie.

Installations- och underhållspunkter

1. Installationsmiljö:MNS uttagbara lågspänningsställverk bör installeras inomhus utan explosiva, frätande gaser eller damm. Fundamentet måste vara plant, med kanalstålsnivåfel kontrollerat inom 1/1000.

2. Installationsprocedur:Följ stegen: "Förberedelser → Positionering → Anslutning → Driftsättning". Efter att huvudskenan har anslutits måste isolationsmotståndstester och andra kontroller för att säkerställa korrekthet före spänningssättning.

3. Drift och underhåll:Allt drift- och underhållsarbete måste utföras av utbildad professionell elektriker. Vid dagligt underhåll är det nödvändigt att regelbundet kontrollera om lådkontaktens kontaktyta är överhettad, kontrollera om den mekaniska förreglingsanordningen fungerar korrekt och rengöra dammansamlingen inuti panelen.

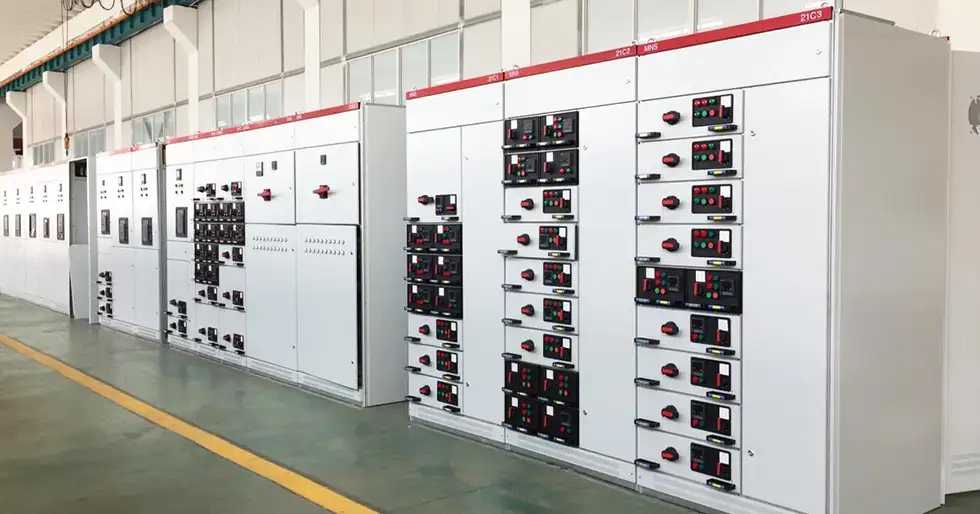

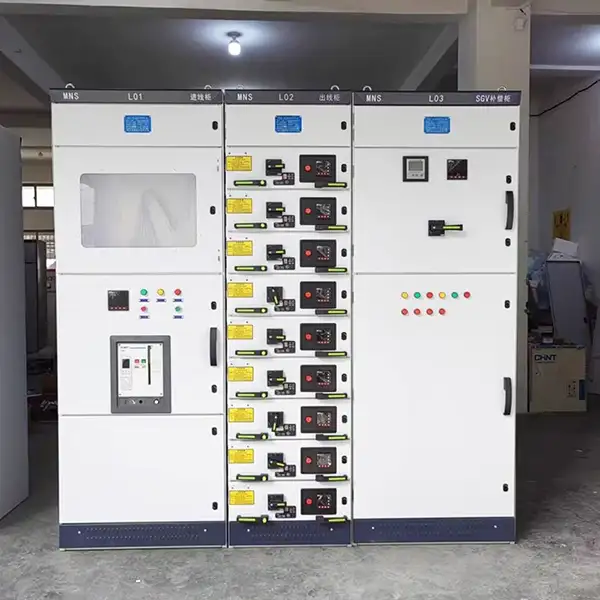

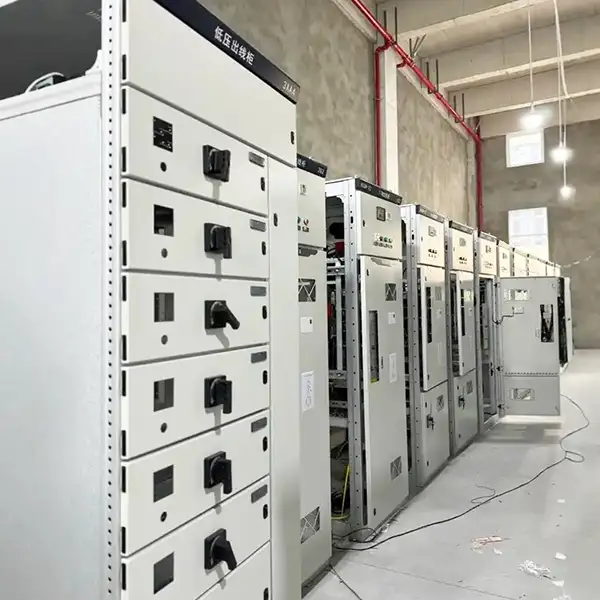

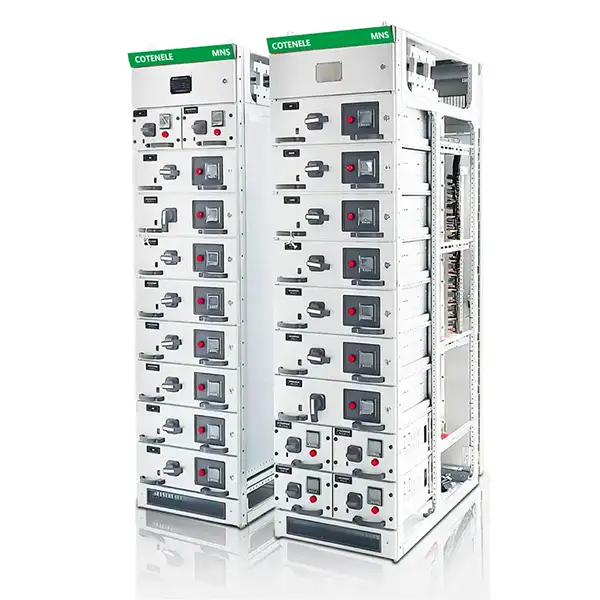

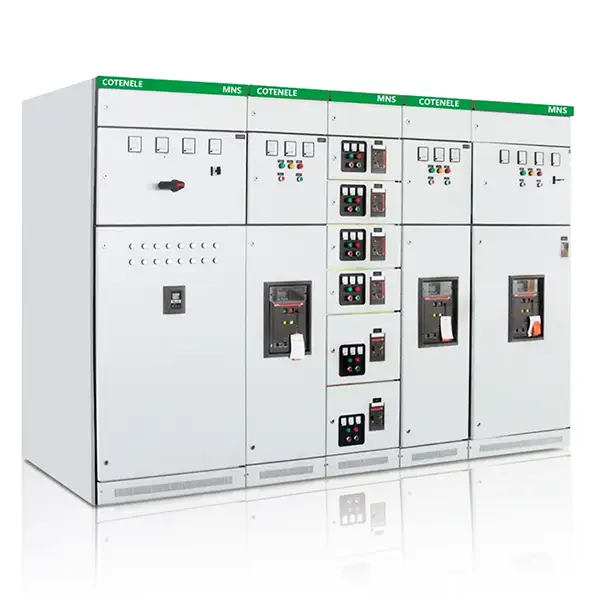

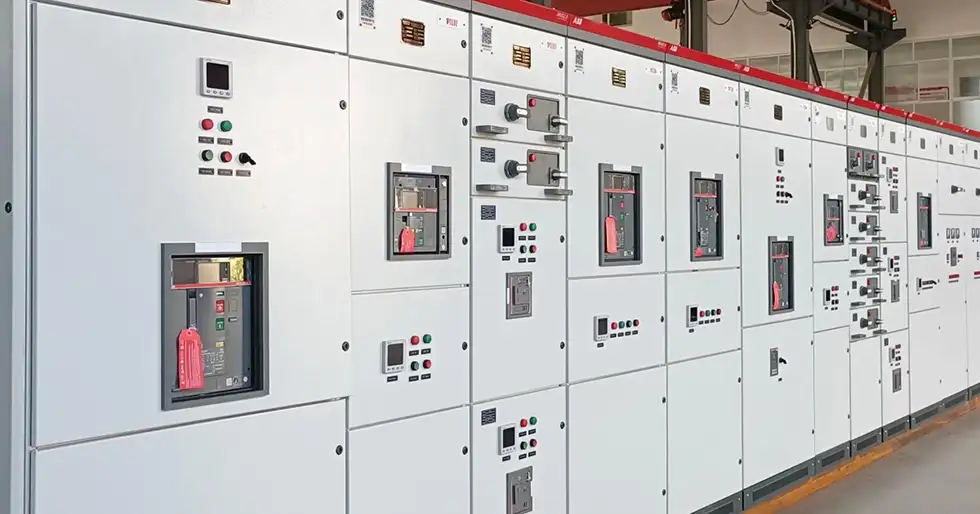

Produkter visas
