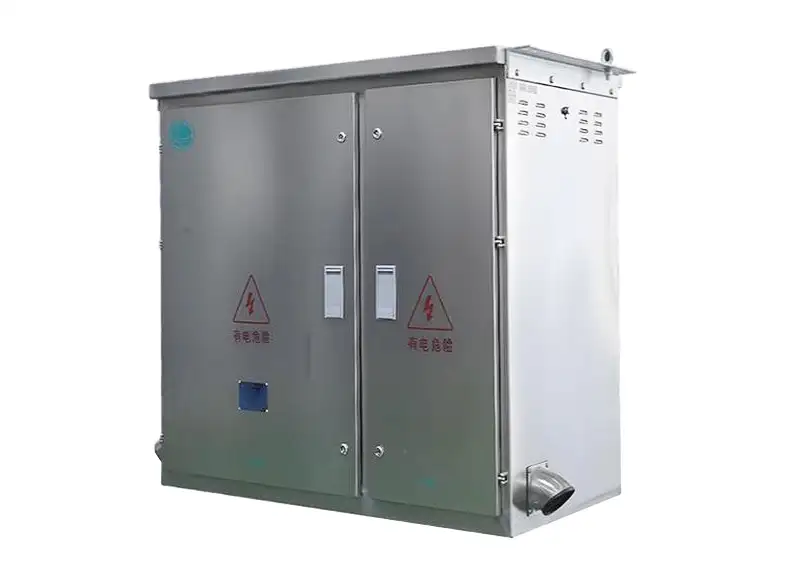

JP Lågspänningsfördelningslåda LV-ställverk

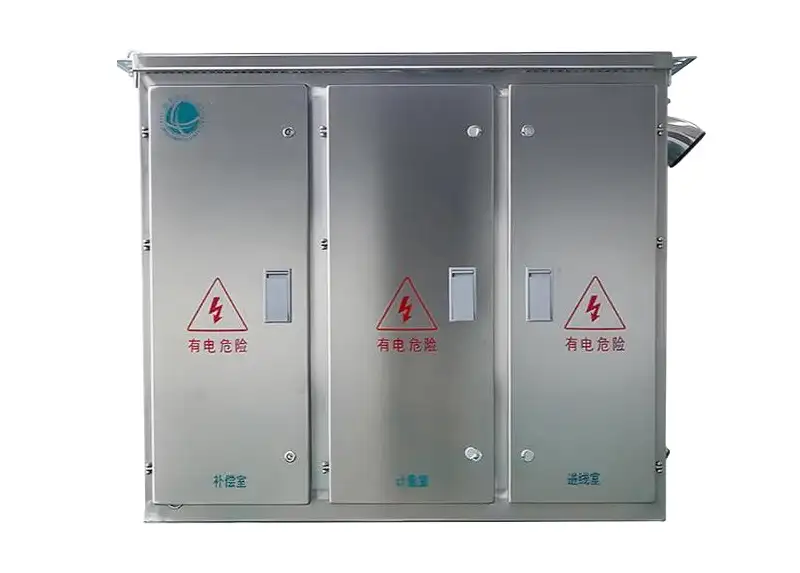

Cotenel JP Low Voltage Distribution Box LV Switchgear kombinerar flera funktioner såsom effektfördelning, kontroll, skydd, reaktiv effektkompensation och energimätning, med en valfri läckageskyddsmodul tillgänglig på begäran. JP-seriens integrerade lågspänningsfördelningslåda är tillverkad av högkvalitativt 201 eller 304 rostfritt stål med en elektrostatisk pulverlackerad yta, denna distributionslåda motstår väderpåverkan och minskar visuell bländning, medan skumdörrpanelen är fast och hållbar och kan hålla sin form oförändrad under lång tid. Hänglåsen utrustade med JP-seriens lågspänningsfördelningsbox förbättrar säkerheten mot manipulering, och standard sidomonterade lyftringar förenklar installation och hantering på plats. Denna lågspänningsfördelningslåda är mycket lämplig för 50Hz AC-system med märkspänningar under 0,4kV, den uppfyller standarderna GB7251.1-1997 och ISO9001. JP-lågspänningsfördelningsboxen har ett kompakt fotavtryck, är lätt att installera och har låga underhållskostnader, vilket gör den idealisk för utomhus- eller landsbygdsmiljöer som kräver höga skyddsnivåer och pålitlig långsiktig prestanda. Det är ett perfekt val för moderna lågspänningsdistributionsnät.

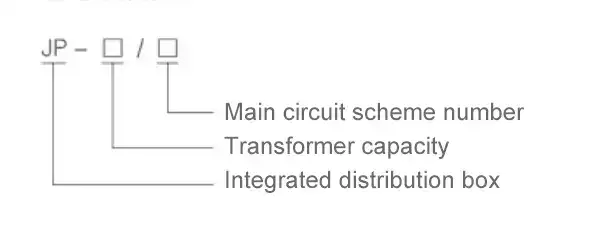

Modell och betydelser

Huvudsakliga tekniska parametrar

Arbetsvillkor

1. Miljötemperatur:-25 ℃+40 ℃;

2. Luftens relativa fuktighet:dagligt medelvärde som inte överstiger 90 %, månadsmedelvärde inte överstiger 90 %

3. Höjd:inte överstiger 2000m;

4. Installera på en plats utan kraftiga vibrationer och stötar och utan frätande gaser.

Vad är JP Low Voltage Distribution Box LV Switchgear?

Kärnan i JP-seriens integrerade lågspänningsfördelningsbox är strukturell "integration", som integrerar alla funktionella moduler som krävs för hela kraftdistributionsområdet i ett robust skal, inklusive:

1. Strömfördelning:JP-lågspänningsfördelningsboxen kan säkert och tillförlitligt distribuera den elektriska energiutgången från transformatorer till olika grenkretsar;

2. Energimätning:JP lågspänningsfördelningslådor kan noggrant mäta strömförbrukning genom inbyggda mätrum och strömtransformatorer, och har vanligtvis manipulationssäkra funktioner;

3. Skyddsfunktion:Denna JP-fördelningslåda kan ge överbelastning, kortslutning, läckage, överspänning, underspänning, fasförlust och överspänningsskydd för att säkerställa elektrisk säkerhet; Och kontroll och reaktiv effektkompensation.

4. Kompensation för reaktiv effekt:Kompensationsfunktionen för reaktiv effekt i JP-seriens lågspänningsintegrerade distributionsbox är en av kärnfördelarna med JP-skåp, eftersom den automatiskt kan byta kondensatorbanker enligt nätbelastningen för att kompensera för reaktiv effekt, vilket avsevärt förbättrar effektfaktorn (upp till 0,95), minskar linjeförluster och förbättrar spänningskvaliteten.

5. Inre struktur och egenskaper

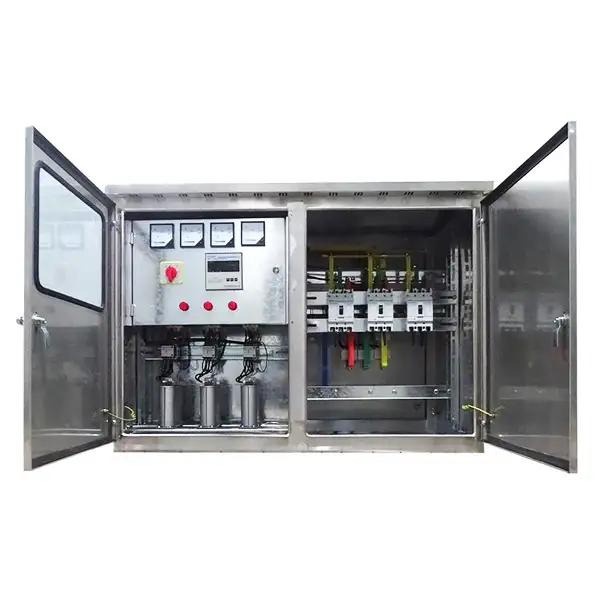

JP-lågspänningsfördelningsboxen har tydlig funktionell zonindelning, vanligtvis uppdelad i ett mätfack, ett inkommande linjefack, ett mataromkopplarfack och ett fack för reaktiv effektkompensation. Denna struktur gör installation, inspektion och underhåll mycket bekvämt. JP-fördelningsboxen är speciellt för utomhusmiljöer. Dess kapsling är vanligtvis tillverkad av högkvalitativt stål eller rostfritt stål, med en vanlig skyddsnivå på IP44 (vissa modeller kan nå IP65), vilket effektivt kan motstå regnvatten, damm och elektromagnetiska störningar. Skåpet kommer också med dedikerade vattentäta böjar för kabelinföring och -utgång. På intelligensfronten fungerar den nya generationens JP-skåp som "perifera nerver" i det smarta nätet. De integrerar interna moduler för datainsamling, fjärrkommunikation (GPRS/fiberoptik) och belastningsövervakning. Dessa moduler gör det möjligt för kraftcentralen att utföra fjärrtelemetri, fjärrsignalering, fjärrkontroll och fjärrjustering (de "fyra fjärrfunktionerna"), vilket uppnår intelligent näthantering.

Typisk tillämpning Omfattning av JP-paneler

1. Renovering av nätnät på landsbygden:JP-skåpet designades ursprungligen för lantliga kraftmiljöer. Till exempel, i ett nätrenoveringsprojekt på landsbygden i ett norra län, efter att ha ersatt den gamla utrustningen enhetligt med nya JP-skåp, ökade effektfaktorn i distributionsområdet från 0,75 till över 0,95, den genomsnittliga ledningsförlusten minskade med 3 till 5 procentenheter, och andelen lågspänningsutlösningsolyckor sjönk med mer än 60 % säkerhet och förbättrad energiförsörjning betydligt.

2. Stadsrenovering av gammal gemenskap:För åldrande kraftdistributionsanläggningar i städer som är överväldigade av växande elbelastning, kan eftermontering av dem med JP-skåp som integrerar reaktiv effektkompensation och intelligenta övervakningsfunktioner öka strömförsörjningskapaciteten med cirka 20 % utan att lägga till ny kapacitet, samtidigt som problem med spänningsinstabilitet löses effektivt.

3. Industri- och gruvföretag och kommersiella komplex:I fabriker, gatubelysning, bostadsområden och liknande platser utför JP-skåp inte bara grundläggande kraftdistribution, utan deras reaktiva effektkompensationsfunktion kan också spara en hel del på grundläggande elavgifter.

Schematisk bild av lådstruktur och dimensioner

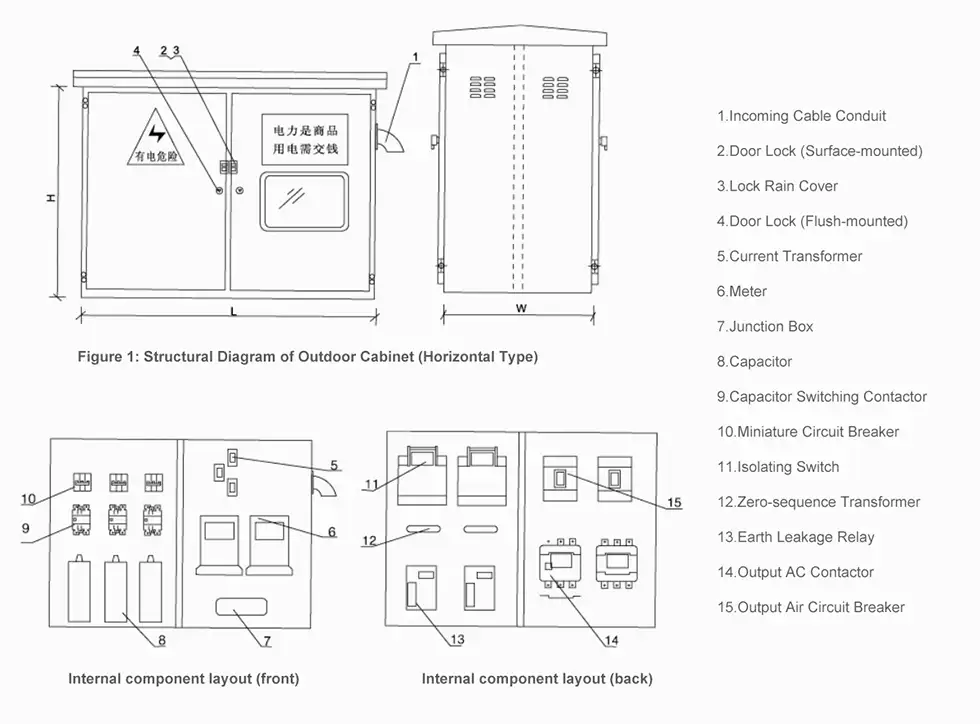

Mått på horisontell låda

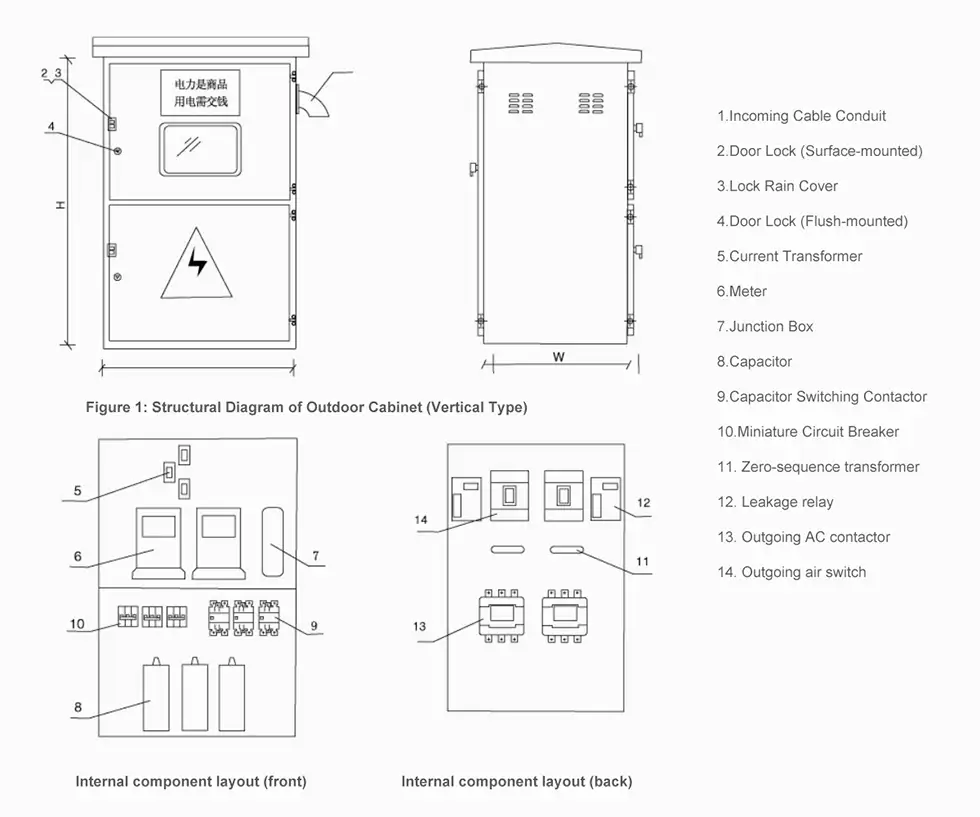

Vertikal låda yttermått

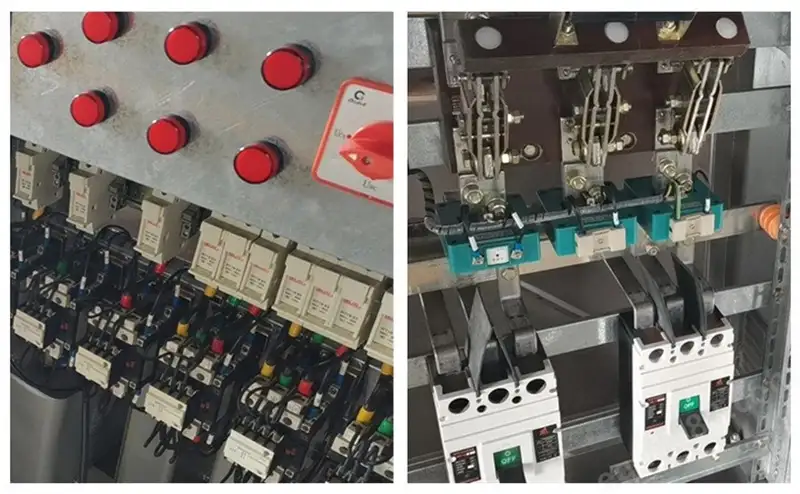

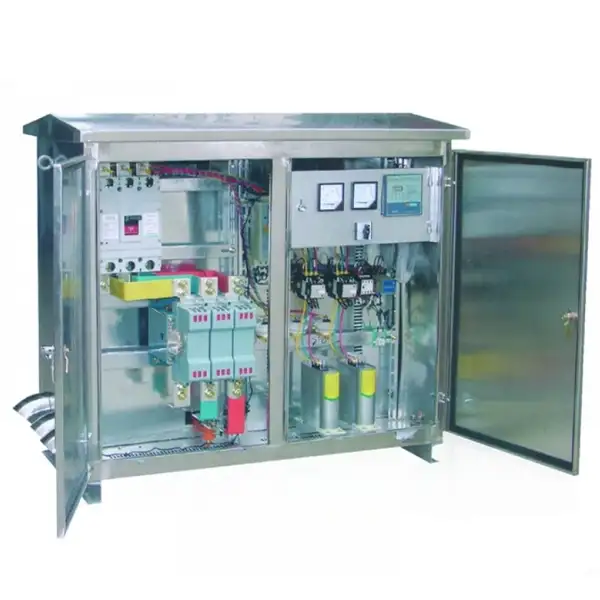

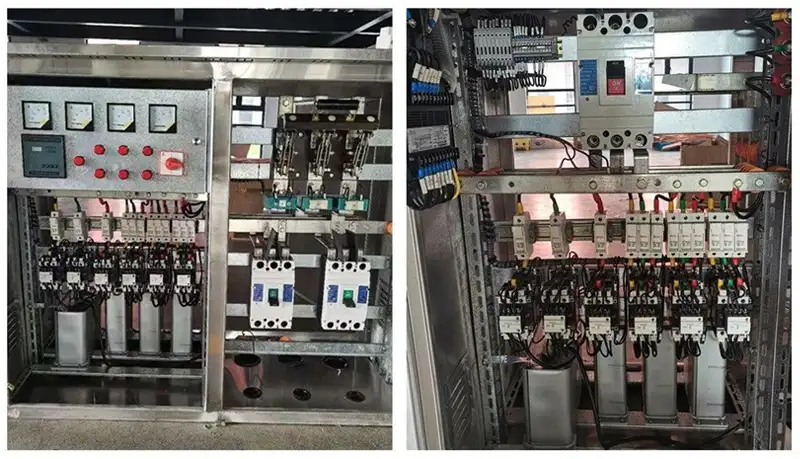

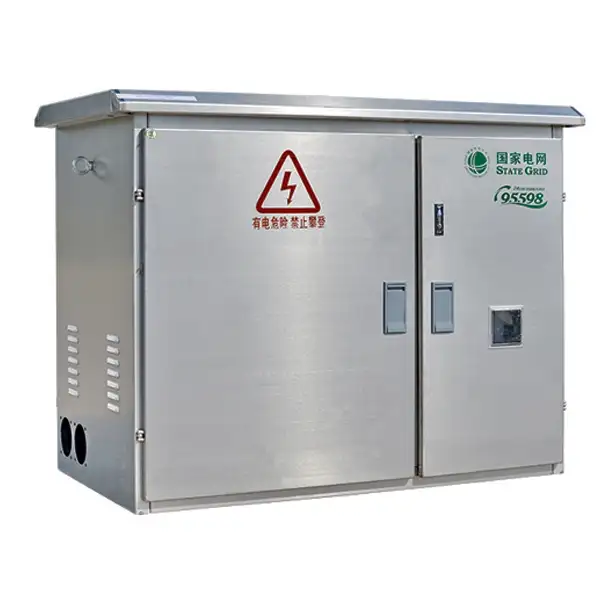

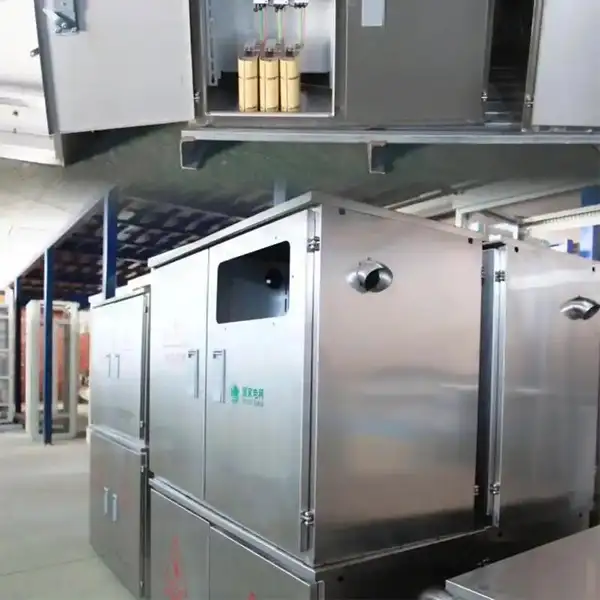

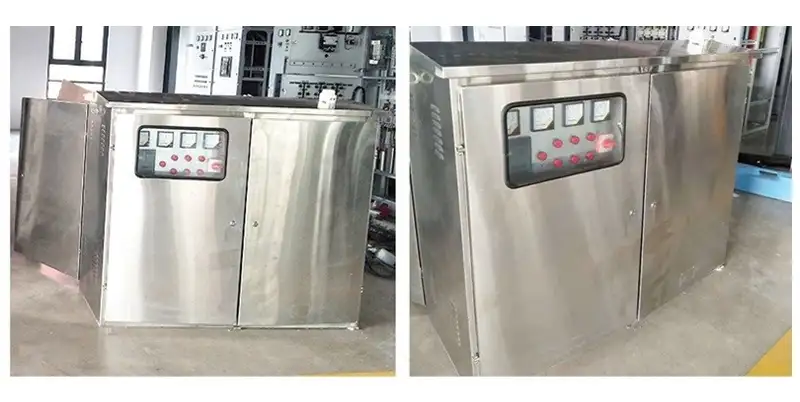

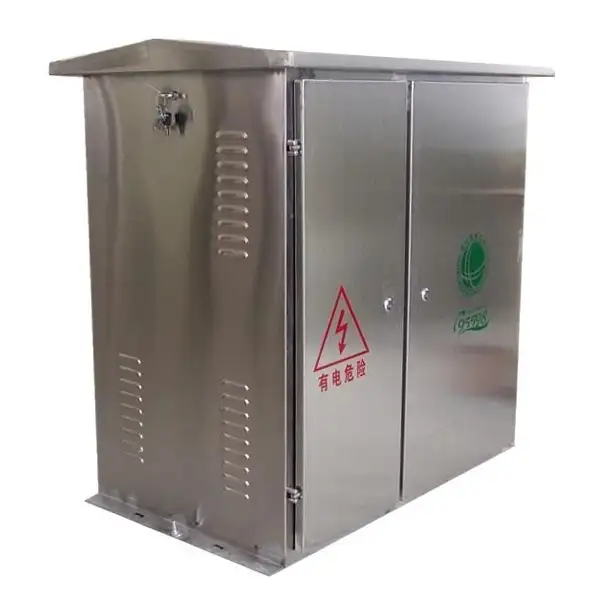

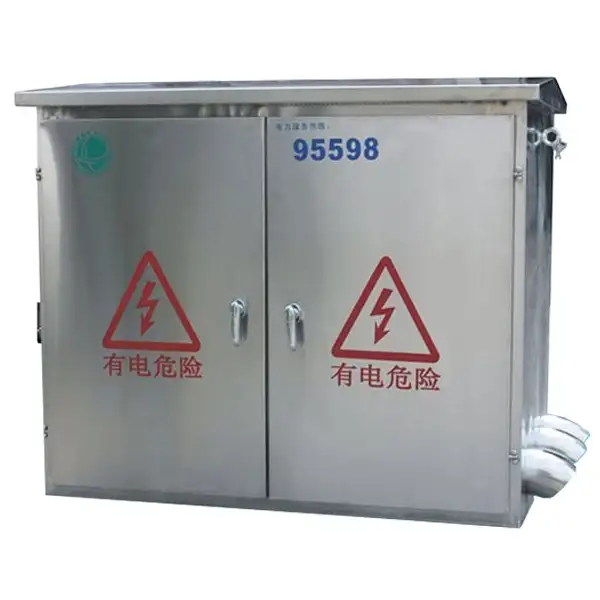

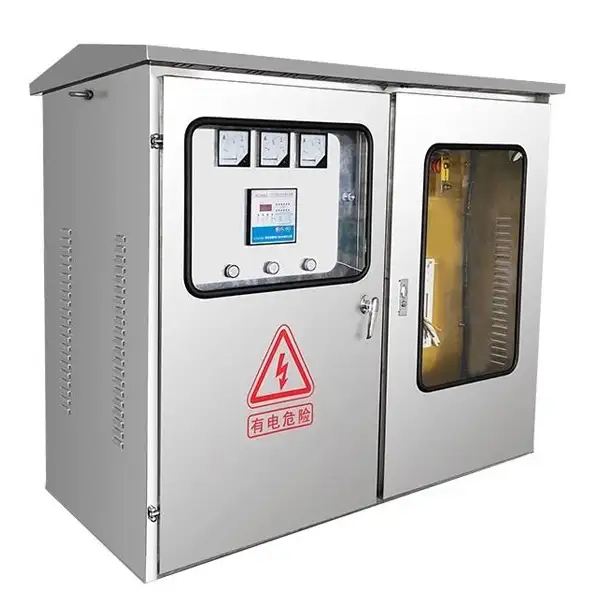

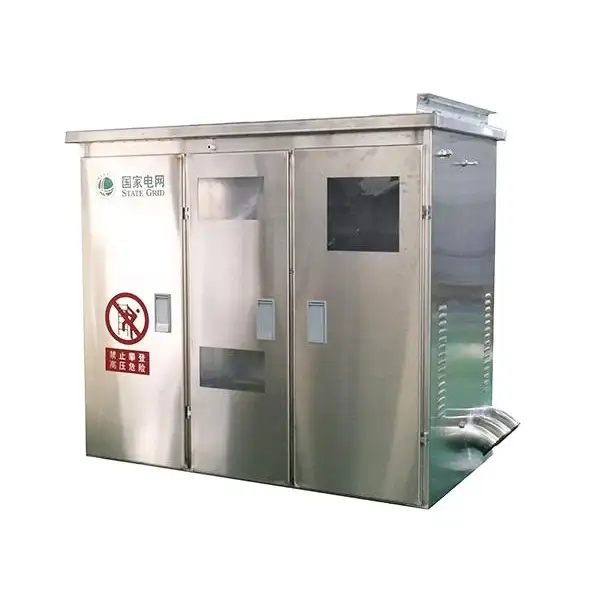

Produkter visas
