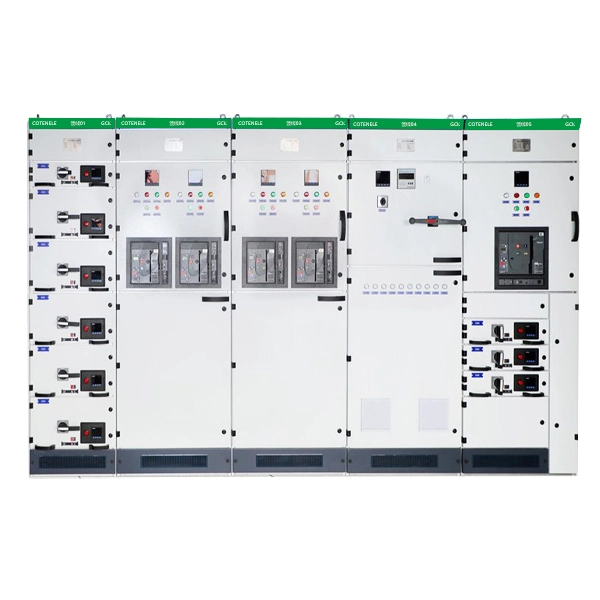

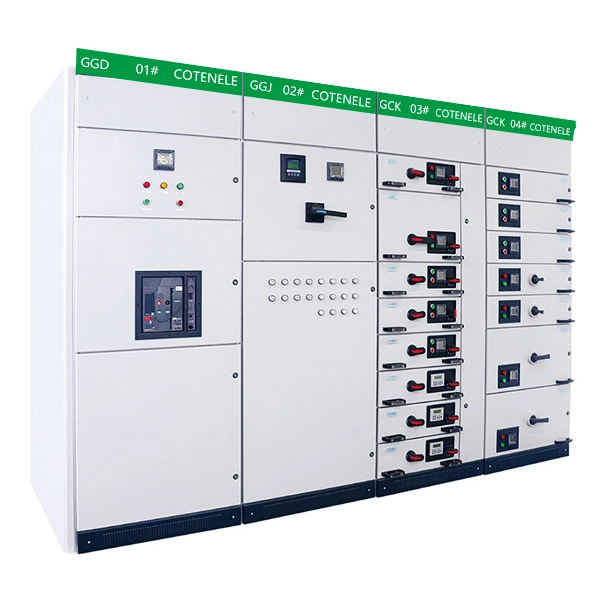

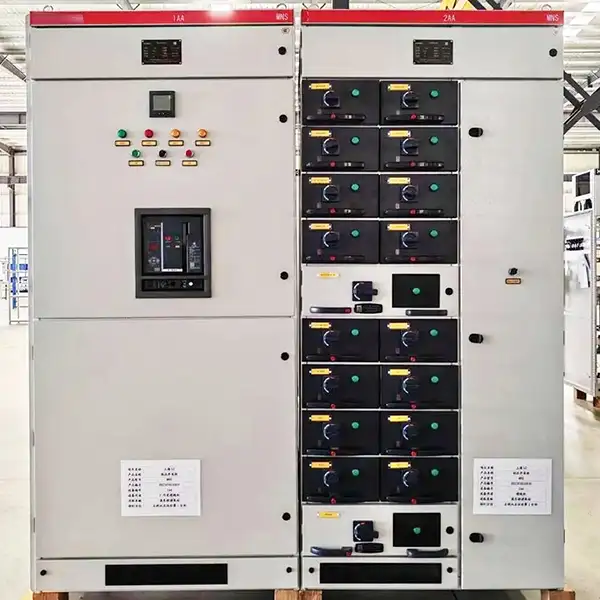

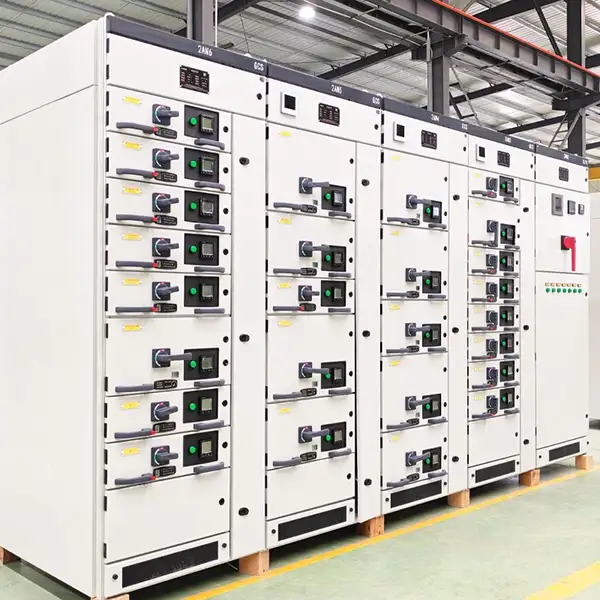

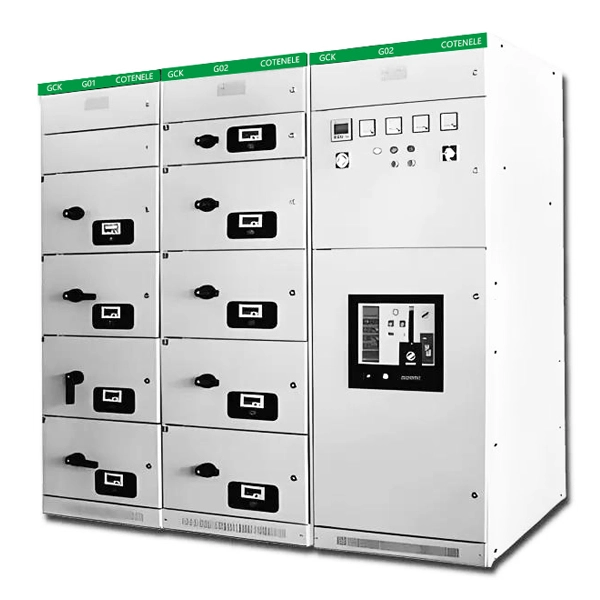

GCK Lågspänningscentral Utdragbar

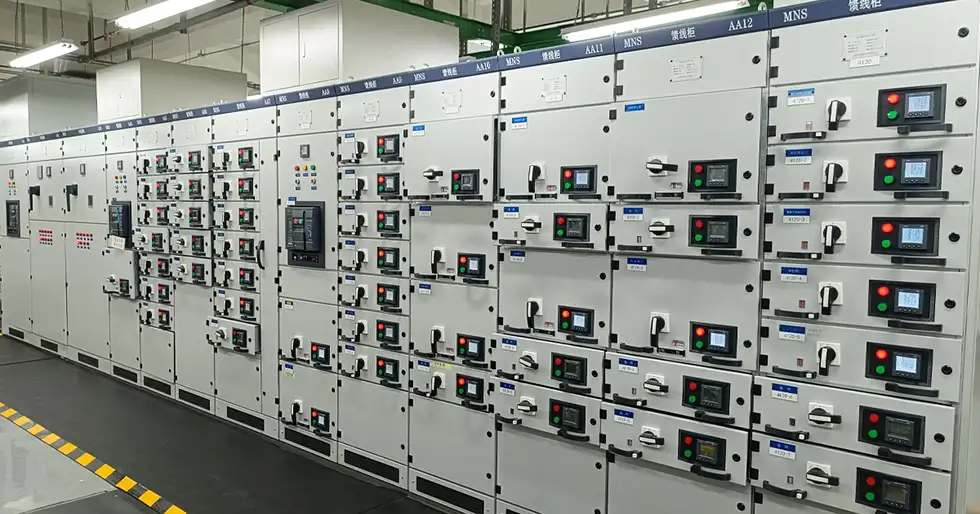

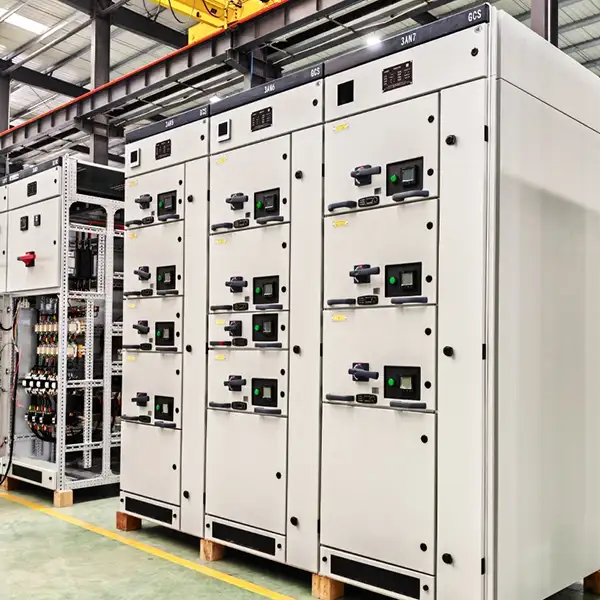

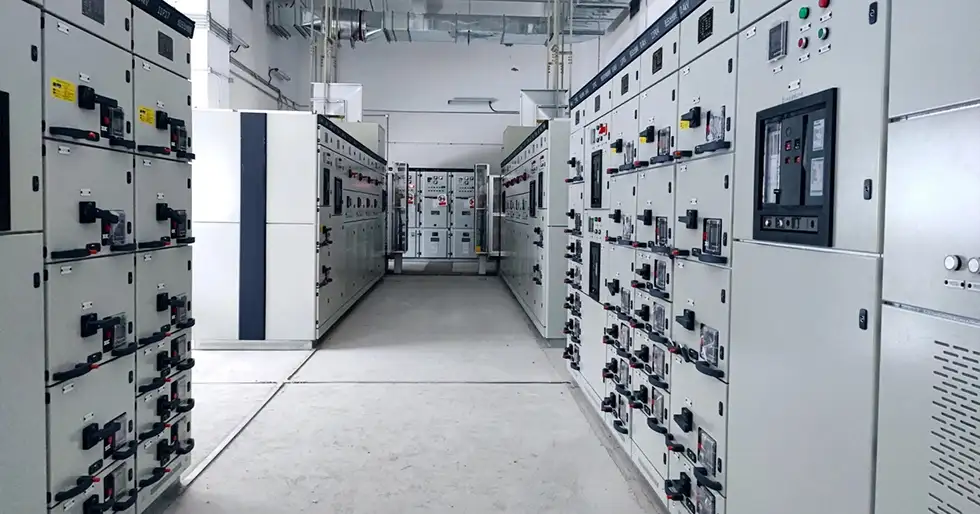

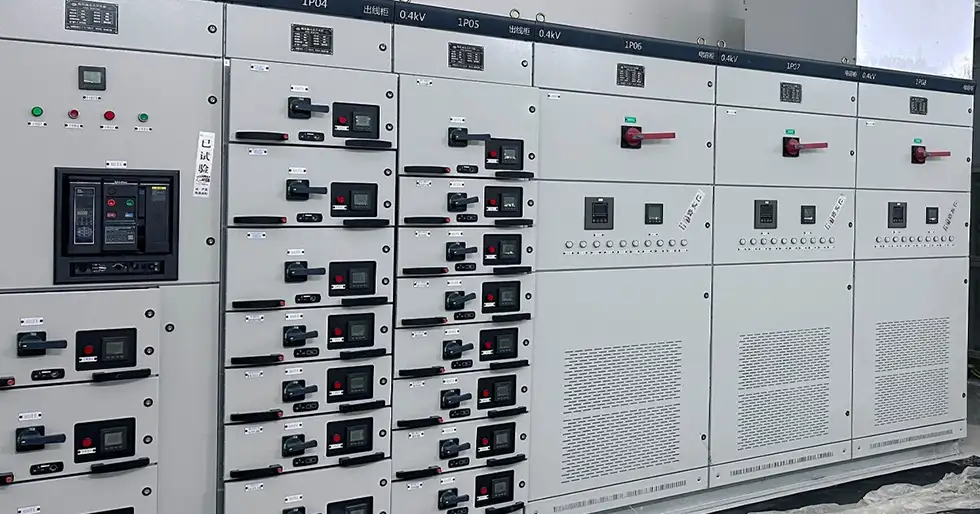

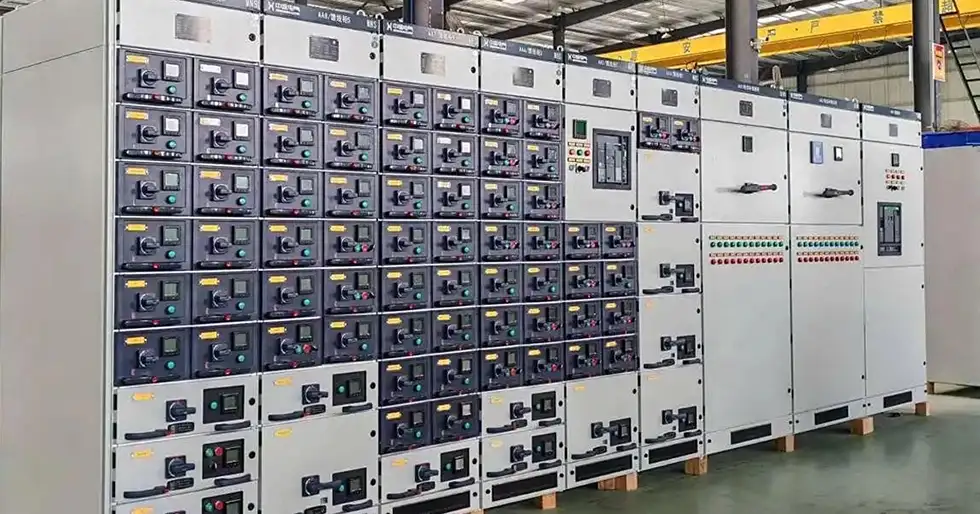

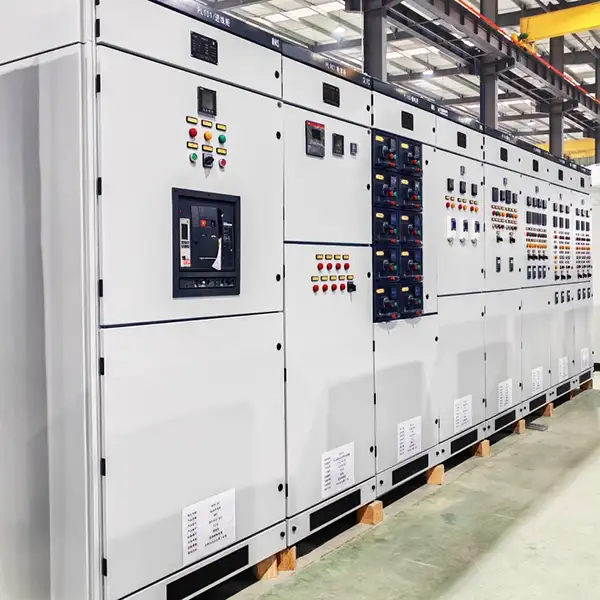

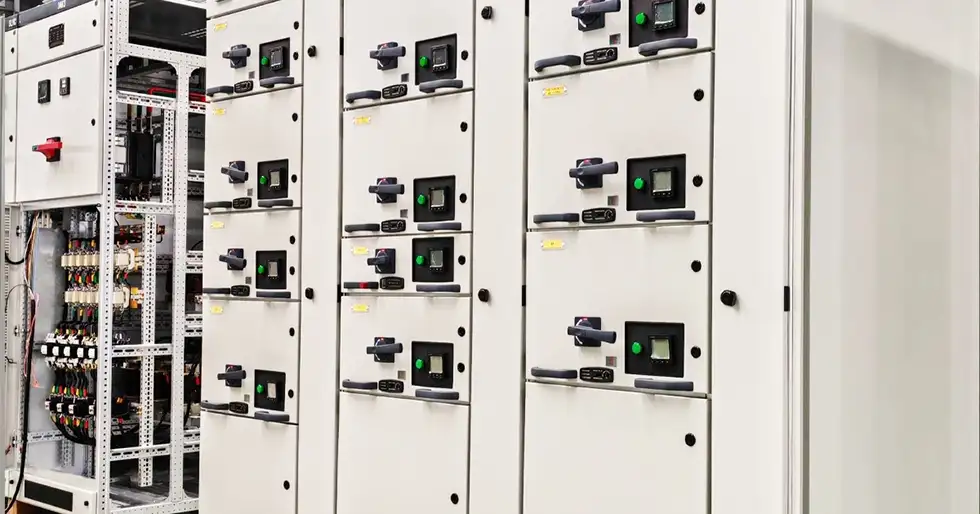

GCK Low Voltage Switchboard Drawable panel tillverkad av Cotenele är ett inhemskt utdragbart ställverk med låg spänning som ofta används för kraftdistribution och motorstyrning i kraftverk, industriföretag och höghus.

Detta lågspänningsställverk har en modulär design med separata fack för samlingsskenor, funktionsenheter och kablar, vilket ökar driftsäkerheten. Varje lådenhet har tre lägen - "ansluten", "test" och "bortkopplad" - vilket möjliggör underhåll av kretsen utan att strömförsörja huvudsamlingsskenan.

GCK Low Voltage Switchboard Withdrawable har en märkisoleringsspänning på upp till 660V, en horisontell samlingsskena märkström på upp till 4000A och stark korttidshållbarhet. Jämfört med GCS- eller MNS-typer erbjuder GCK en mer kompakt struktur och lägre kostnad, vilket gör den idealisk för kostnadskänsliga applikationer.

Rutinunderhåll inkluderar rengöring av utrustningen, kontroll av överhettning vid kabelanslutningar och inspektion av slitage på insticksenheter för att säkerställa en långsiktig stabil drift.

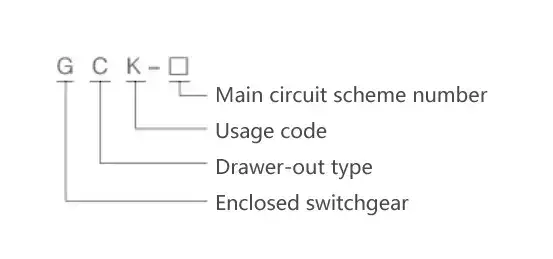

Modell och betydelser

Huvudsakliga tekniska parametrar

Driftmiljöer

1. Höjden får inte överstiga 2000 m över havet.

2. Den omgivande lufttemperaturen får inte vara högre än +40 °C, med en 24-timmars medeltemperatur som inte överstiger +35 °C, och får inte vara lägre än –50 °C.

3. Atmosfäriska krav:Luften måste vara ren. Den relativa luftfuktigheten får inte överstiga 50 % vid en temperatur på +40 °C. Högre relativ luftfuktighet är tillåten vid lägre temperaturer – till exempel 90 % vid +20 °C.

4. Utrustningen måste installeras på platser fria från brand, explosionsrisk, allvarlig förorening, kemisk korrosion eller intensiva vibrationer.

5. Den tillåtna lutningen i förhållande till vertikalplanet får inte överstiga 5°.

6. Denna produkt är lämplig för transport och lagring vid temperaturer från –25 °C till +55 °C, och under korta perioder (inte överstigande 24 timmar) upp till +70 °C.

Om ovanstående villkor inte kan uppfyllas ska användaren informera tillverkaren vid beställningstillfället så att en ömsesidig överenskommelse kan nås.

Produktstrukturer

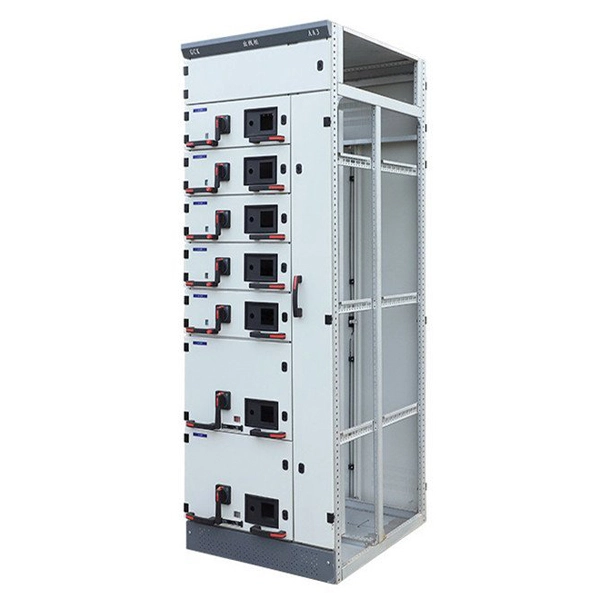

1. Grundläggande ramverk

GCK Low Voltage Switchboard Drawable har en modulär bultad anslutningsstruktur. Alla ramkomponenter är förbundna med skruvar för att bilda grundramen. Sedan läggs dörrar, paneler, skiljeväggar, lådor, monteringsfästen, samlingsskenor och elektriska komponenter till i tur och ordning för att slutföra monteringen.

2. Ramegenskaper

Ramen använder sektionsstål monterad med tredimensionella vinkelfästen. Alla anslutningar är bultade (ingen svetsning), vilket eliminerar svetsdeformation och kvarvarande spänningar, vilket förbättrar monteringsnoggrannheten. Monteringshål på ram och delar följer ett 20 mm modulnät (E = 20 mm).

3. Ytbehandling

Invändiga konstruktionsdelar är förzinkade. Yttre delar betas, fosfateras och beläggs sedan med elektrostatiskt epoxipulver.

4. Power Center (PC) – Inkommande enhet

(1) Översta delen:horisontellt samlingsskena fack.

(2) Under den:strömbrytarfack.

(3) Brytare kan vara inhemska typer (t.ex. DW15C, ME-serien) eller importerade typer (t.ex. ABB F-serien, inklusive intelligenta brytare).

(4) För en inkommande PC-enhet med en bakmonterad huvudkrets (inklusive busskopplare):

630 A – 1600 A → skåpstorlek:800 (B) × 1000 (D) × 2200 (H) mm.

Utan bakmonterad krets:800 × 800 × 2200 mm.

(5) För 1600 A – 3150 A:

Med bakmonterad krets:1000 × 1000 × 2200 mm.

Utan bakmonterad krets:1000 × 800 × 2200 mm.

5. Power Center (PC) – Matarenhet

Liknande konstruktion som den inkommande enheten. För matarströmmar på 630 A – 1600 A, rymmer ett skåp (1000 × 1000 × 2200 mm) två vertikalt anordnade kretsar.

6. Motorkontrollcenter (MCC) – Två monteringsalternativ

Väggmonterad (baktill tillgänglig endast framifrån):

Bästa:horisontella samlingsskenor. Nedan: lådfunktionsyta (bredd 600 mm, höjd 1840 mm). Vänster sida – lådor; höger sida – 200 mm bred kabelutgångsområde. Skåpsstorlek: 800 (B) × 500 (D) × 2200 (H) mm.

Fristående (tillgänglig från båda sidor):

Skåpets bredd 600 mm; kabelutgångsområde på baksidan. Skåpstorlek:600 (B) × 800 eller 1000 (D) × 2200 (H) mm. Ett djup på 1000 mm rekommenderas för att matcha PC-skåp.

När en låda dras ut förblir inga spänningsförande delar exponerade, vilket garanterar säkerheten.

7. Lådlåsning och utbytbarhet

Lådenheten och dess lucka är mekaniskt förreglade via huvudströmbrytarens manövermekanism. När huvudströmbrytaren är stängd kan dörren inte öppnas. Mekanismen kan låsas i stängt eller öppet läge.

Fack är åtskilda av metallväggar. Lådorna är fullt utbytbara.

Tre positioner:ansluten, testa och frånkopplad. Lådan låses automatiskt i varje position; genom att dra i den vänstra sidoplattan frigörs spärren för att flytta till nästa position. En anti-droppfunktion förhindrar att lådan faller när den är helt indragen.

8. Fasta fack (t.ex. kondensatorkompensation, mätning)

Fasta enheter har samma yttermått och horisontella samlingsskenor som lådenheter, vilket gör att de kan installeras sida vid sida.

9. Samlingsskensystem – Trefas, femtrådigt

Horisontella samlingsskenor:enkel samlingsskena för märkström ≤1250 A; dubbla samlingsskenor för >1250 A.

Skarvar mellan intilliggande skåp använder kopplingsblock.

Vertikala samlingsskenor är inneslutna i plasthus av polykarbonat, med interna barriärer för att begränsa bågens utbredning.

Neutral samlingsskena (N) är placerad på den främre toppen av skåpet.

Skyddsjordsskena (PE) finns i botten och är ansluten till skåpsväggar och dörrar, vilket säkerställer jordningskontinuitet.

10. Ventilation och skydd

Naturliga ventilationsöppningar finns i toppen och botten av skåpet utan att minska kapslingens skyddsnivå.

Kapslingens skyddsklass är IP40.

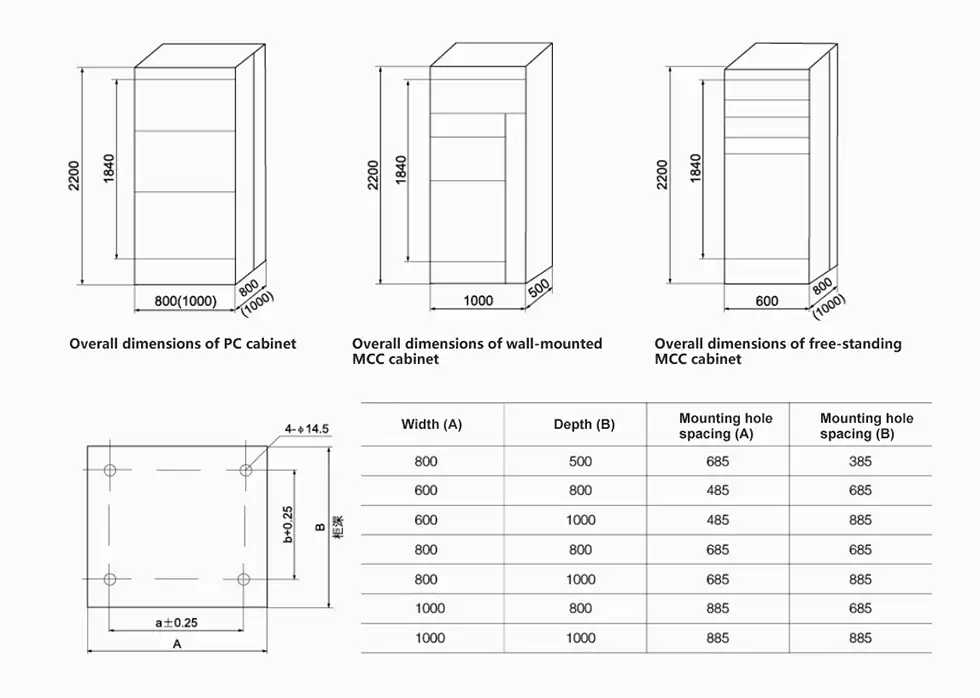

Total- och monteringsmått

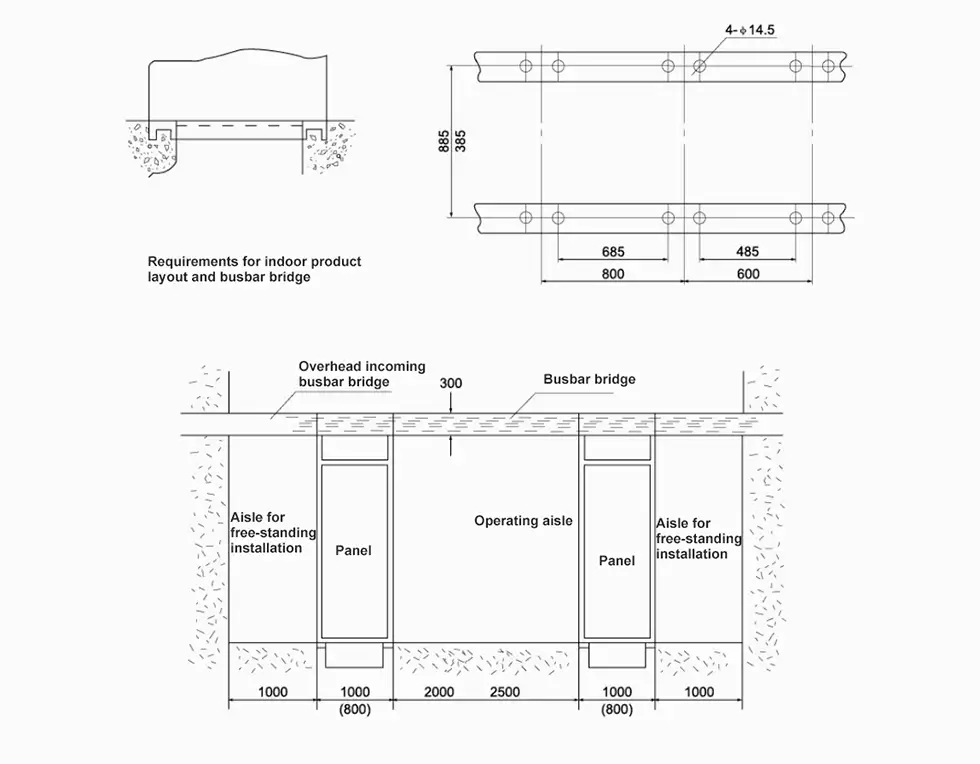

GCK lådskåp – installationsschema för fundament

Obs: Olika former av samlingsskenor finns tillgängliga från vårt företag på begäran av användaren.
