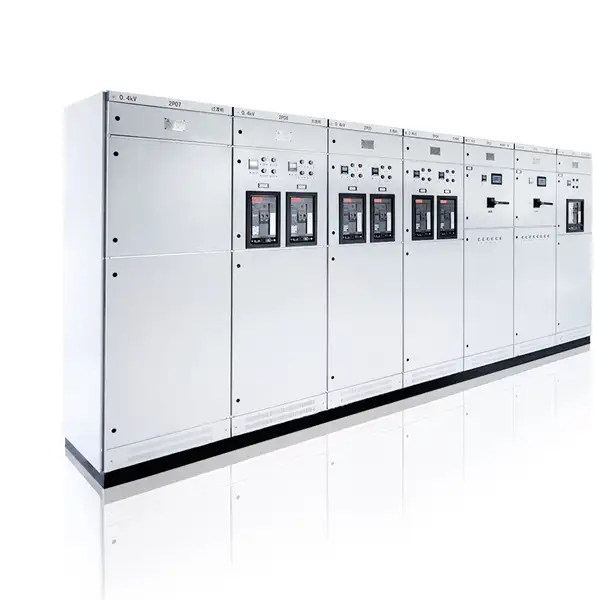

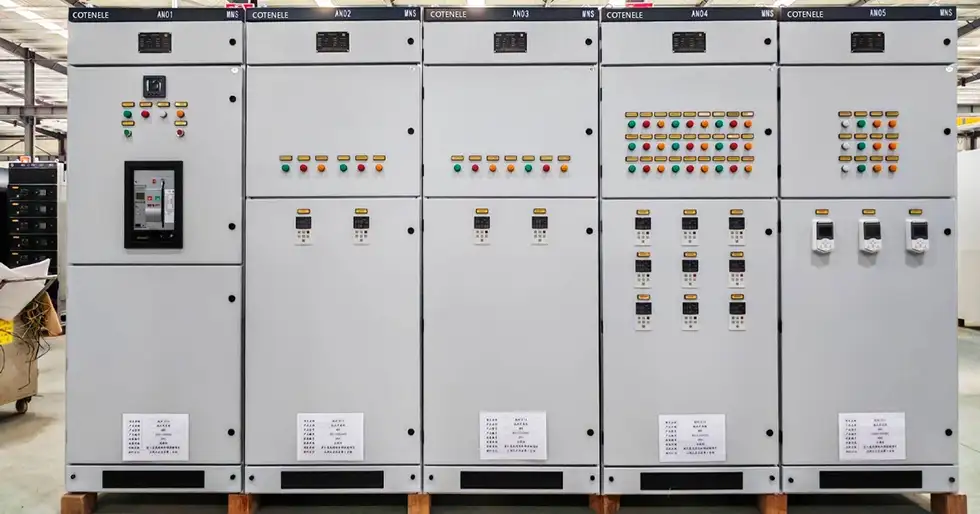

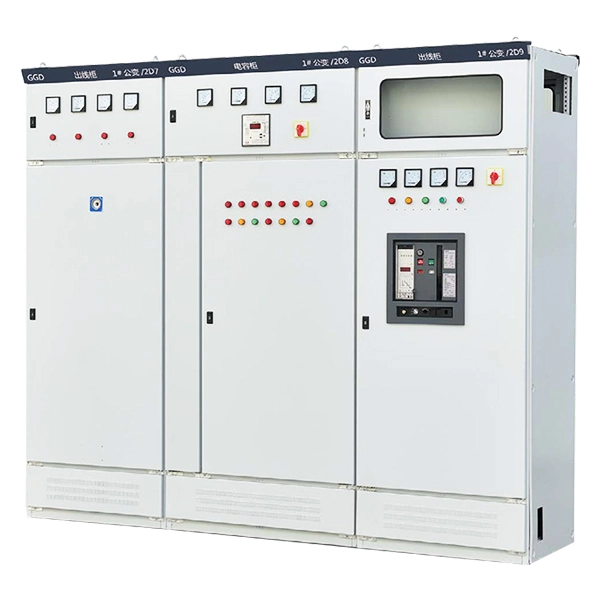

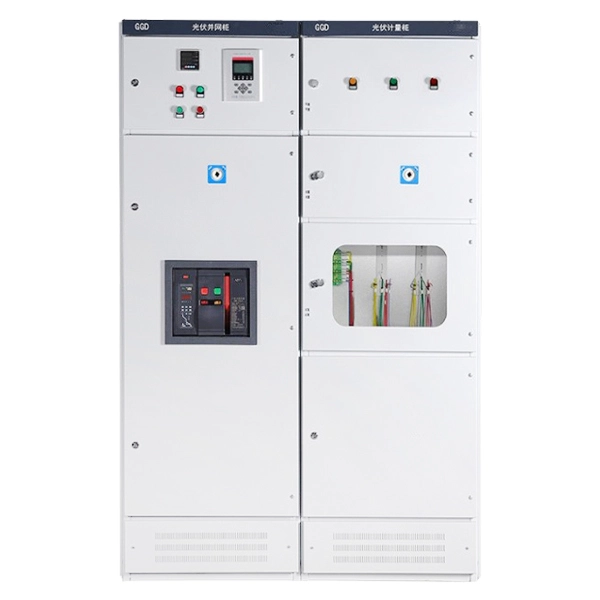

GGD Lågspänningsställverk LV Panel

Cotenele är en stor tillverkare och exportör av lågspänningselektrisk utrustning. GGD Low Voltage Switchgear LV Panel är en elektrisk enhet som tillverkas av oss, det är ett distributionsskåp av fast typ som ofta används i 380V–660V kraftsystem. Byggd av 8MF kallformat stål med modulära monteringshål, den har naturlig ventilation genom övre och nedre kylslitsar för effektiv värmeavledning. Den här serien innehåller tre modeller: GGD1 (1000A/15kA), GGD2 (1500A/30kA) och GGD3 (3150A/50kA), deras skyddsklass från IP40 till IP40.

GGD-seriens lågspänningsställ skiljer sig med utdragstyperna som GCS eller MNS, de kräver underhåll av strömavstängning men erbjuder en enklare och mer ekonomisk lösning. Deras typiska tillämpningar av GGD-ställverk inkluderar industrianläggningar, kommersiella byggnader, datacenter och infrastrukturprojekt. Denna serie lågspänningsväxlar uppfyller nationella professionella standarder som GB72511, JB/T9961 och IEC61439 ect.

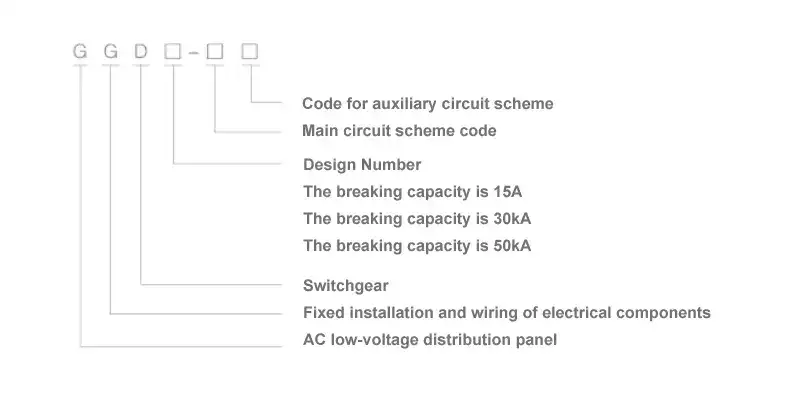

Modell och betydelser

Huvudsakliga tekniska parametrar

Arbetsvillkor

Cotenele GGD Low Voltage Switchgear LV Panel är lämplig för följande driftsmiljöer:

1. Den omgivande lufttemperaturen får inte överstiga +40°C eller falla under -5°C, och medeltemperaturen under en 24-timmarsperiod får inte vara högre än +35°C.

2. Atmosfäriska förhållanden: Luften måste vara ren. Den relativa luftfuktigheten får inte överstiga 50 % vid en maximal temperatur på +40°C. Högre relativ luftfuktighet är tillåten vid lägre temperaturer, till exempel 90 % vid +20°C, förutsatt att hänsyn tas till eventuell tillfällig kondensbildning till följd av temperaturvariationer.

3. Höjden får inte överstiga 2000 meter över havet.

4. Denna enhet är lämplig för transport och förvaring inom ett temperaturområde på -25°C till +55°C, och kan utsättas för temperaturer så höga som +70°C under korta perioder (inte överstigande 24 timmar). Under sådana extrema temperaturer ska enheten inte drabbas av några oåterkalleliga skador och ska kunna fungera normalt under standardförhållanden.

5. Om ovanstående driftsvillkor inte kan uppfyllas ska frågan lösas genom förhandling mellan användaren och tillverkaren.

6. När denna enhet ska användas på oljeborrnings- och produktionsplattformar till havs eller i kärnkraftverk ska ett separat tekniskt avtal ingås.

Vilka är de strukturella egenskaperna hos GGD lågspänningsställverk?

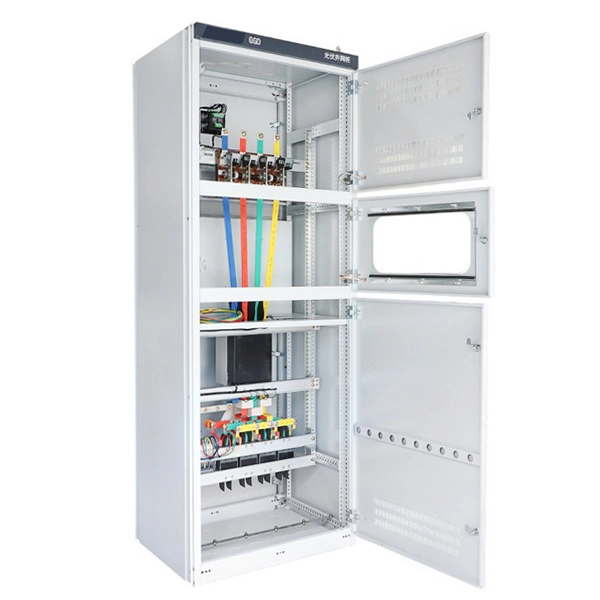

1. Övergripande skåpstruktur

GGD-lågspänningsväxelströmsfördelningsskåpet antar en universell skåpdesign. Dess ram är sammansatt av 8MF kallformat stål genom partiell svetsning. För att säkerställa precisionen och kvaliteten på skåpet, levereras alla strukturella delar och dedikerade hjälpkomponenter av utsedda tillverkare av formstål. Panelens komponenter har modulär design och har 20-modulers monteringshål, vilket ger hög mångsidighet. Detta gör att fabriken kan utföra förproduktion, vilket avsevärt förkortar tillverkningscykeln och förbättrar arbetseffektiviteten.

2. Värmeavledningsdesign

När det gäller värmeavledning utnyttjar lågspänningsställverket GGD fullt ut naturlig ventilation. Sval luft kommer kontinuerligt in från skårorna i botten av skåpet och stiger naturligt upp i det relativt täta höljet, och bildar en fri ventilationsbana, som effektivt kan ta bort värme från insidan av lågspänningspanelen utan behov av ytterligare ström, detta kommer att uppnå effektiv kylning.

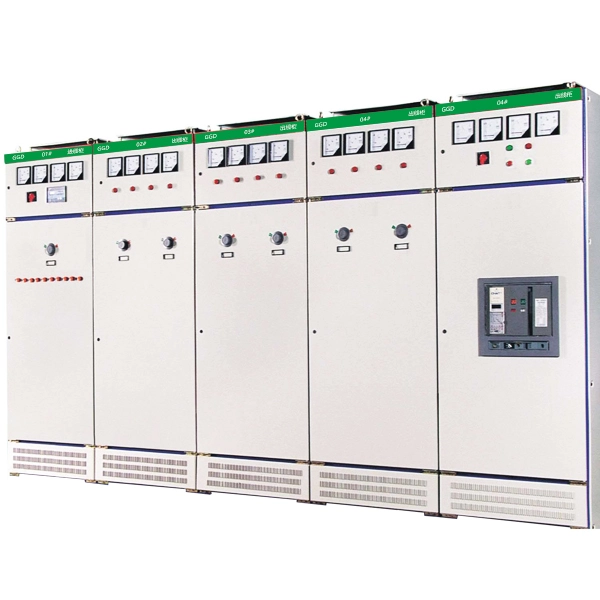

3. Estetisk och exteriör design

Ur perspektivet av exteriör styling följer GGD-skåpet kraven för modern industriell produktdesign. Metoden med det gyllene snittet används för att bestämma skåpets övergripande mått och indelningen av dess olika sektioner. Som ett resultat är hela ställverket välproportionerat, attraktivt och uppfriskande till utseendet.

4. Skåpdörr och gångjärn

Skåpsdörren är ansluten till ramen med hjälp av rörliga gångjärn av pivåtyp, vilket gör installation och demontering mycket bekväm. En bergformad tätningslist av gummi är inbäddad längs dörrens vikta kant. När dörren stängs genomgår tätningslisten en viss kompression, vilket inte bara förhindrar direkta stötar mellan dörren och skåpet utan också effektivt förbättrar dörrens skyddsklass.

5. Jordningsskyddssystem

För jordningsskydd är instrumentdörren som innehåller elektriska komponenter tillförlitligt ansluten till ramen med hjälp av tvinnade koppartrådar. Samtidigt är alla invändiga monteringsdelar anslutna till ramen via räfflade skruvar. På så sätt bildar hela skåpet ett komplett och kontinuerligt jordskyddssystem, vilket säkerställer drift- och underhållspersonalens säkerhet.

6. Ytbeläggning

Skåpets yta är avslutad med en bakfärg med orange texturerad polyester. Denna beläggning ger stark vidhäftning och bra textur samtidigt som den ger hela skåpet en mjuk matt ton som effektivt undviker bländning. Detta förbättrar inte bara produktens utseende utan skapar också en bekvämare visuell miljö för vakthavaren.

7. Topplock och lyftringar

Det finns fyra lyftringar i de fyra hörnen av GGD-panelens överdel. Dessa lyftringar används bland annat för att lyfta och transportera, vilket underlättar hantering och placering av utrustningen. Panelens övre kåpa är avtagbar, denna design gör att användaren kan ta loss den för bekväm montering och justering av huvudskenorna på plats vid behov.

8. Skyddsbetyg

Standardskyddsgraden för GGD-lågspänningspanelen är IP30, vilket uppfyller kraven i de flesta inomhusmiljöer. Om användarens driftsmiljö kräver högre eller olika skyddsnivåer kan de välja andra skyddsnivåer från IP20 till IP40 för att anpassa sig till olika arbetsförhållanden.

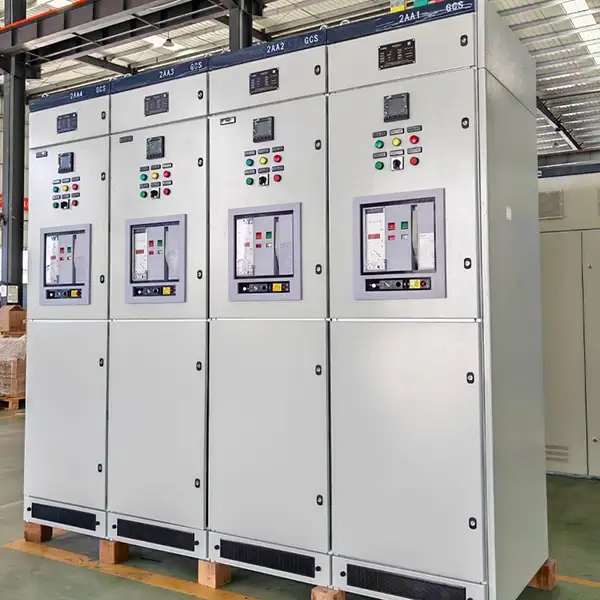

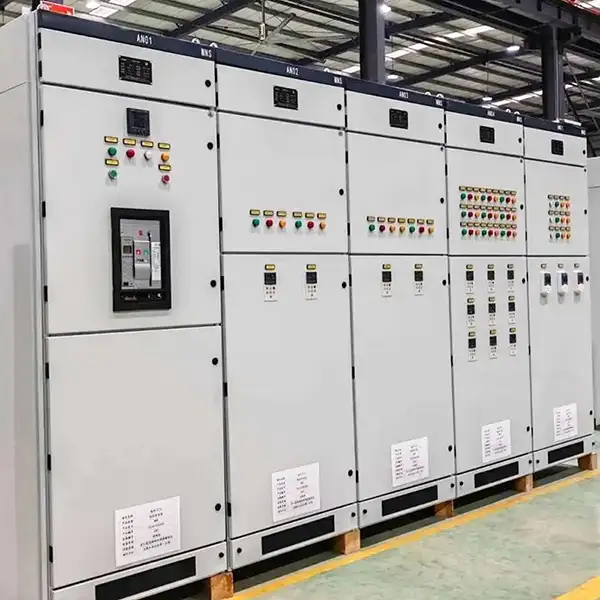

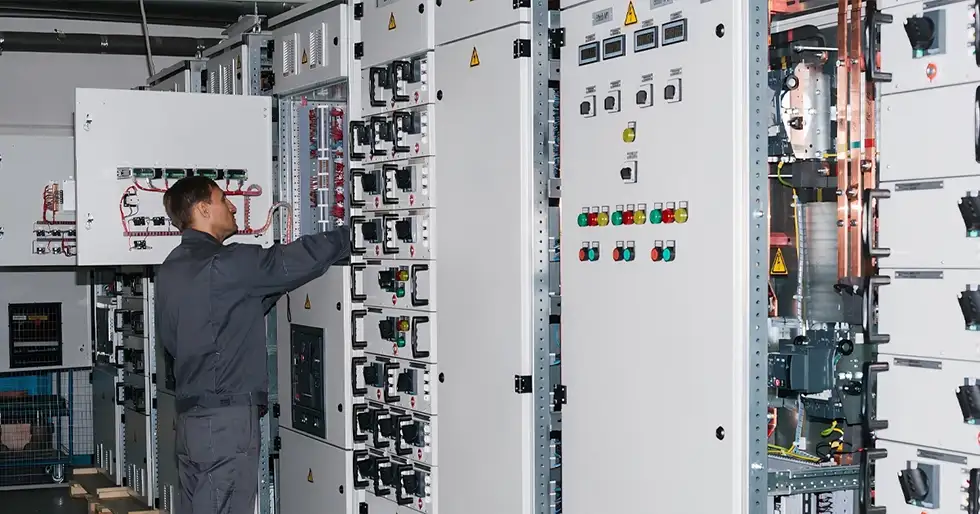

GGD lågspänningsställverk VS Ställverk av utdragstyp

Urval & försiktighetsåtgärder

Att välja rätt GGD lågspänningsställverk LV Panel är avgörande för systemsäkerheten:

Matcha kärnparametrar: Välj först lämplig modell som GGD1, GGD2, GGD3, baserat på faktisk belastningsström och kortslutningsström. Vi rekommenderar att tillåta en marginal på 20 % för ström.

Installation & värmeavledning: För högströmsapplikationer, till exempel mer än 3200a, överväg att öka paneldjupet, till exempel kan de utgående överskåpen kräva 1200 mm djup. Håll ett minimum av 800 mm fritt utrymme framför och bakom lågspänningspanelen för underhållsåtkomst.

Miljöanpassning: För höga temperaturer, hög luftfuktighet eller dammiga miljöer, välj en modell med högre skyddsklass till exempel IP40.

Funktionalitet & expansion: Bekräfta kravet på dataöverföring till exempel effektövervakning, och tillåt tillräckligt med utrymme för krav på framtida expansion.

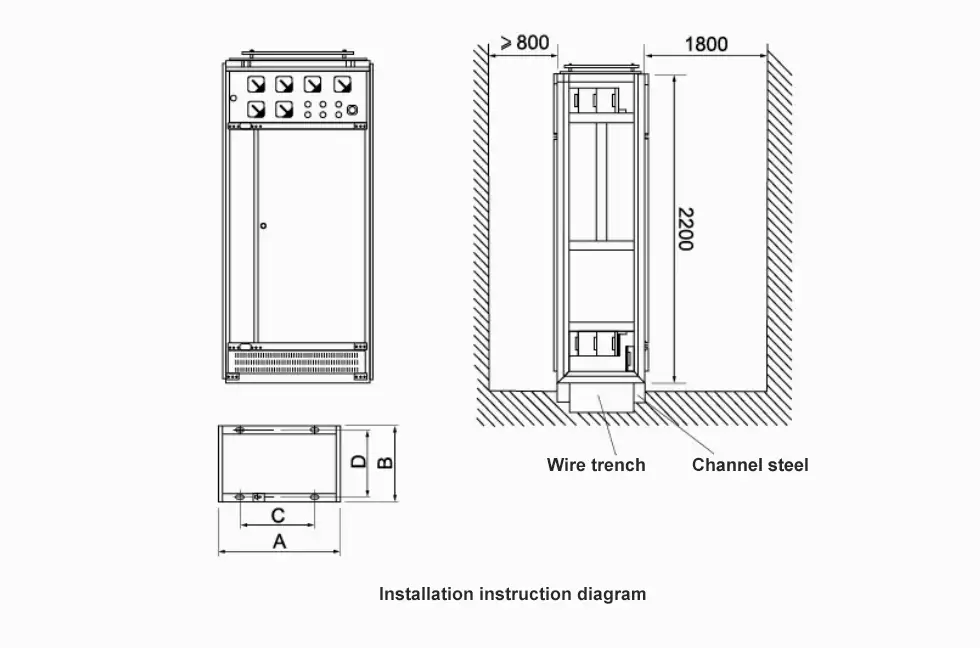

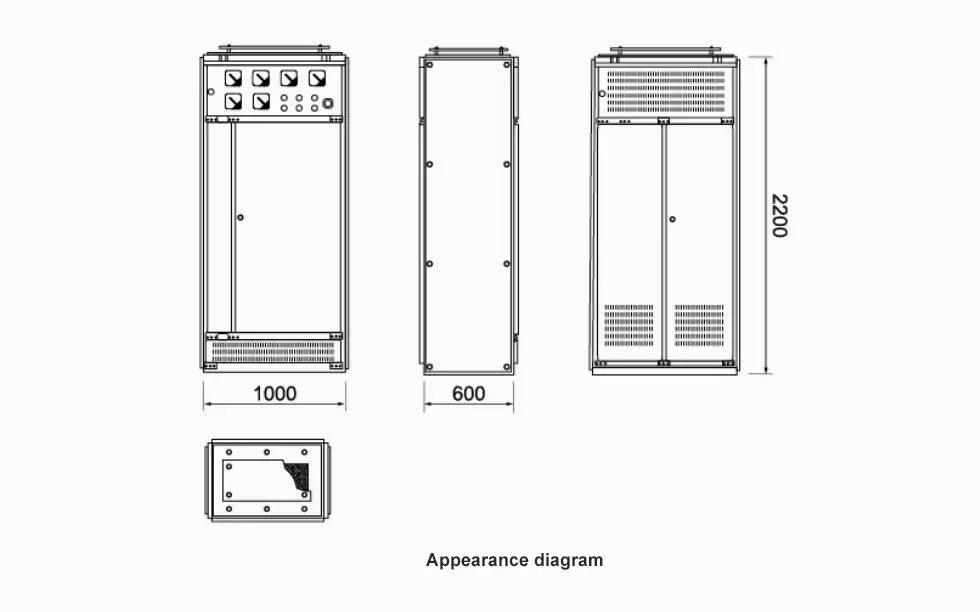

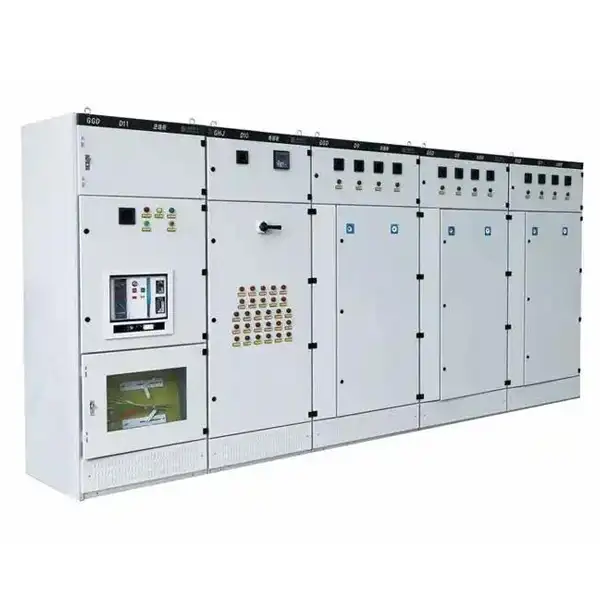

Utseende och installationsinstruktionsdiagram
